Алмазная цепь для бензопилы по бетону

Пила для резки бетона

Устройство и назначение

Бензорезы применяют при демонтажных работах.

Ручная пила для резки бетона позволяет значительно облегчить обработку железобетонных, каменных, композитных, кирпичных и монолитных конструкций при проведении всевозможных строительных работ. Как правило, для резки железобетона применяют стенорезные машины с алмазными дисками, однако их применение не всегда доступно.

Дело в том, что вес и габариты таких машин достаточно велики, а потому они не могут быть использованы в труднодоступных местах, ограниченных пространствах, при высотных работах в промышленном альпинизме и прочих подобных областях. Ручные дисковые пилы не позволяют производить рез на достаточную глубину.

Стенорезы зачастую слишком громоздки и тяжелы.

Поэтому при производстве работ с применением стенорезов и прочей тяжелой техники всегда применяют ручные цепные пилы

Сабельная конструкция режущей гарнитуры позволяет работать на достаточную глубину реза – 30 – 40 см, кроме того, она дает возможность торцевого входа пилы и реза с поворотом на 90 градусов, что важно при сооружении проемов и ниш

Ленточная пила по пенобетону позволяет выполнять рез на достаточную глубину.

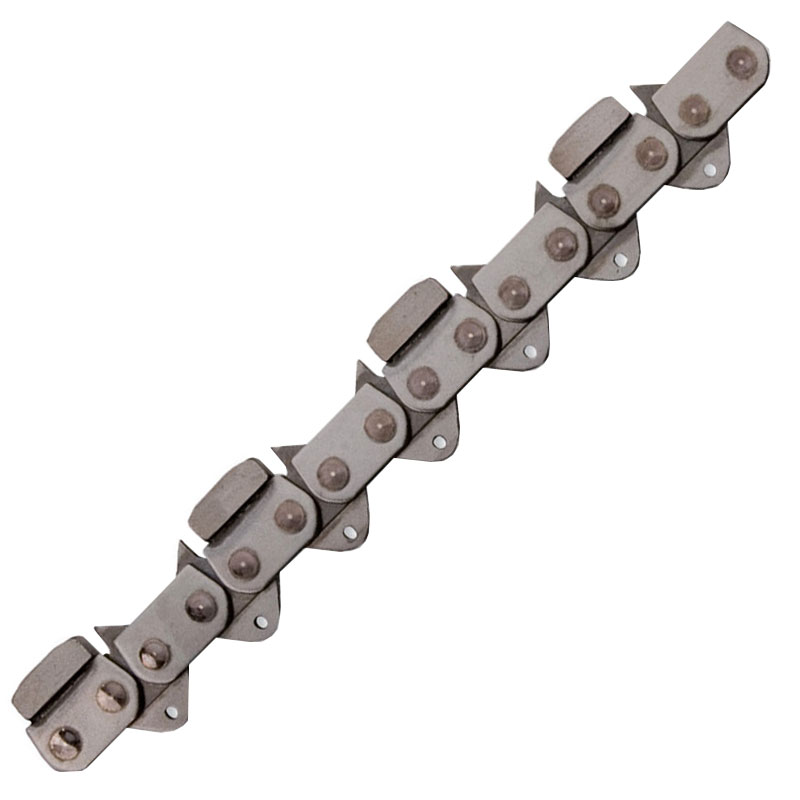

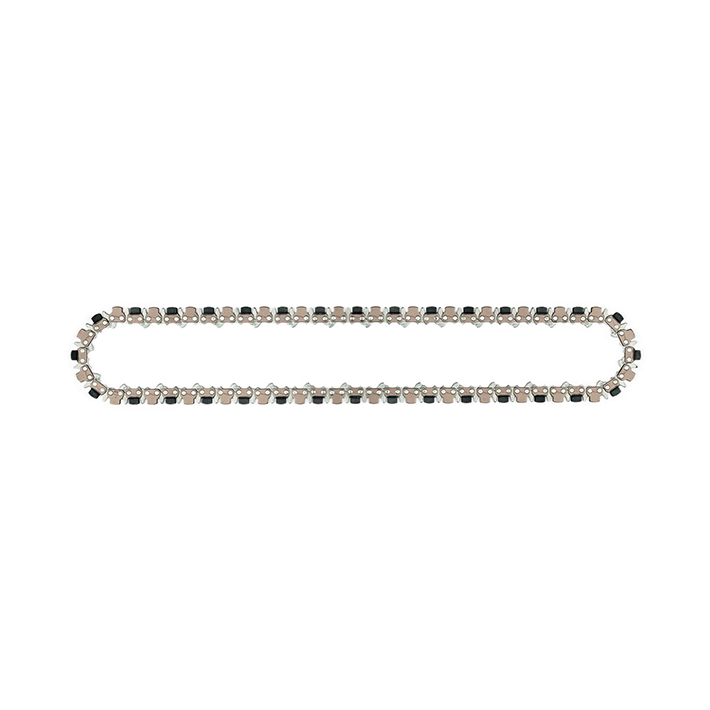

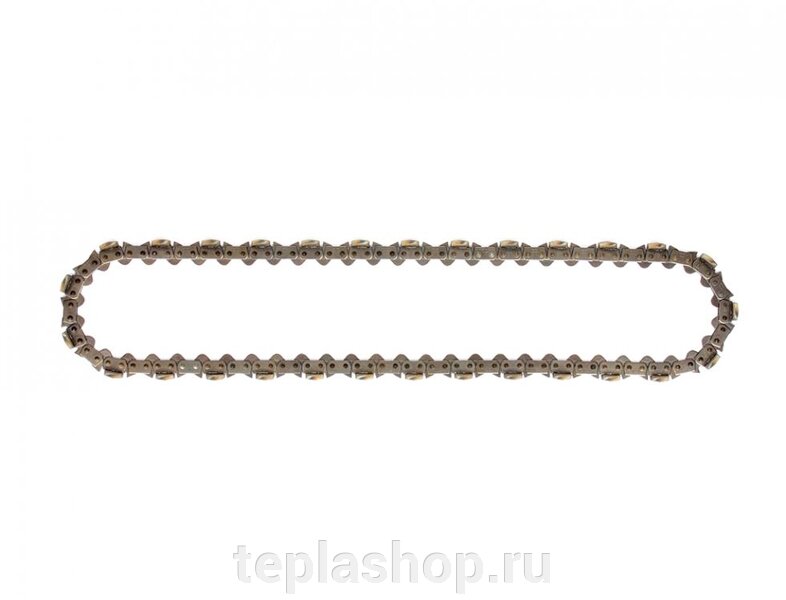

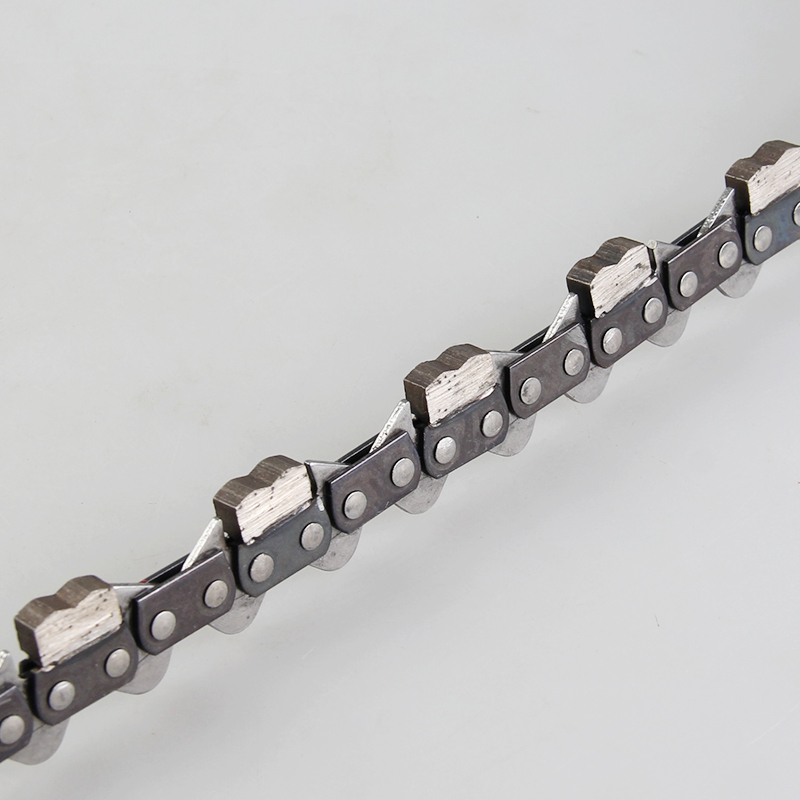

Основной режущий инструмент устройства – алмазная цепь, натянутая на специальную шину, которая приводит в движение и направляет цепь. Цепь для бензопилы по бетону имеет специальные напайки в виде сегментов с алмазным напылением, что делает ее более прочной и эффективной.

Шина с цепью отсоединяется от пилы наподобие гарнитуры, что упрощает мероприятия по уходу за инструментом и его ремонту.

Аппарат имеет силовой агрегат – бензиновый или электрический двигатель.

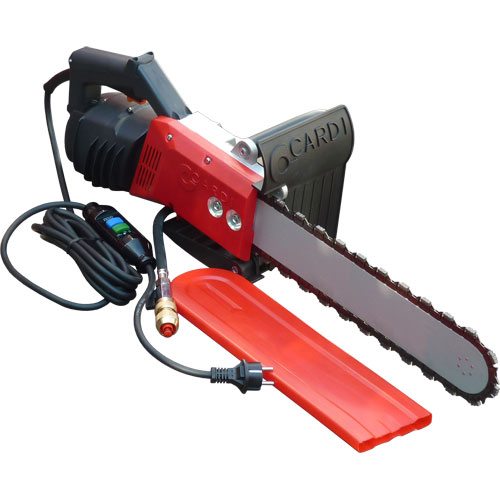

Цепная электропила по бетону.

Бензиновый агрегат, как правило, имеет двухтактный принцип работы и защиту от влаги и пыли. Крутящий момент передается цепи с помощью муфты сцепления или редуктора, чаще всего на современных инструментах установлено автоматическое центробежное сцепление, которое позволяет обездвижить цепь на холостых оборотах или остановить ее при заклинивании и прочих аварийных режимах.

Шина бензореза по камню отличается от шины обычной бензопилы по дереву. Она устроена сложнее за счет каналов, по которым к цепи поступает вода. Вода необходима для охлаждения режущей ленты и удаления бетонно-песчаного шлама и стружки, без которого цепь долго работать не сможет.

Шина и цепь снимаются с аппарата.

Если инструмент оснащен электрическим двигателем, то это, как правило, щеточный однофазный агрегат на переменном токе 50 Гц и 230 В. Мощность электродвигателя может составлять от 1 до 3 кВт, иногда встречаются и более мощные машины

Особое внимание в конструкции электропил уделяется защите двигателя от воды и пыли

Область применения

Пила по пенобетону в работе.

Электропилы и бензорезы по бетону можно применять для резки таких материалов:

• Ячеистые бетоны, в том числе пенобетон, газобетон, газосиликат, пеногазобетон и им подобные материалы;
• Легкие бетоны, в том числе керамзитобетон, пемзобетон, перлитобетон, полистиролбетон, арболит, костробетон и им подобные;
• Плотные и тяжелые бетоны на портландцементе, асфальте, шлаковом цементе, полимерном вяжущем и других видах вяжущего. Тяжелые бетоны можно резать при слабом армировании;
• Силикатный и керамический кирпич, клинкер, строительные блоки из вспененного бетона и других материалов;
• Натуральный камень;
• Керамогранит и другие виды искусственного камня;
• Гипс, гипсокартон, мел, известняк;
• Всевозможные композитные и сложные строительные материалы из твердых субстанций.

Наиболее часто такие пилы применяют в следующих областях:

1. Демонтажные работы по сносу стен, перегородок, перекрытий, колонн, диафрагм, ригелей и прочих элементов ограждающих и несущих строительных конструкций;
2. Работы по перепланировке квартир;
3. Сооружение дополнительных оконных или дверных проемов в стенах, а также корректировка существующих при капитальном ремонте;
4. Доводка углов после работы дисковых машин;
5. Вырезание ниш, отверстий и проемов;
6. Прокладка штроб и резка ниш для подрозетников, прокладка различных каналов и коммуникаций, а также вентиляционных отверстий и каналов;
7. Нарезка строительных материалов, таких как бетонные блоки, ЖБИ и камень, кирпич, пенобетон и прочие.

Особенно удобно вырезать проемы.

Так как работа с инструментом производится своими руками, важно помнить о технике безопасности и средствах защиты – перчатках, очках и каске. Хотя аппарат относительно безопасен, цена пренебрежения этими правилами может быть слишком высокой

Факторы, определяющие долговечность оснастки

Срок службы алмазных цепей, даже от проверенного производителя, не может гарантироваться. Основным обстоятельством считается неравномерная твёрдость бетона: она делает невозможным точное прогнозирование срока службы цепи. Есть и другие причины:

• Габариты стальной арматуры – чем больше диаметр армирующих стержней, тем больше нагрузка на цепной бензорез.
• Качество бетона: с повышением его твёрдости сопротивление срезу увеличивается.
• Опыт оператора: неправильный выбор и эксплуатация алмазной цепи для бензопилы по бетону сокращает срок службы.

Практические рекомендации, способствующие продлению срока жизни алмазной цепи, сводятся к следующим:

1. При резке всегда следует использовать направляющую планку с внутренней подачей воды. Это снижает трение, и улучшает отвод частиц бетона из зоны реза.
2. Затяжка цепи должна быть чуть меньше, чем стандартно рекомендуемая производителем.
3. Давление подаваемой воды не следует принимать выше 140 кПа.
4. Первичное внедрение инструмента в бетонную поверхность стоит производить медленно, но со значительным усилием. В результате обороты упадут на 25…30%, но это для двигателя некритично.
5. Усилие подачи желательно держать постоянным.
6. В процессе реза рекомендуется медленно покачивать штангу и цепь в створе, используя для этого переднюю ручку.
7. Амплитуду движения рук рекомендуется максимально уменьшить: держать бензорез ближе к телу; всегда резать пилой между плечами и коленями, желательно на уровне талии.
8. Если пила начинает отклоняться от намеченной линии реза, процесс прекращают, извлекают бензорез из пропила, и лишь потом возобновляют резку.

Обзор лучших вариантов

Пока не так много производителей выпускают твердосплавные цепи. Самые распространенные – от Stihl и Oregon.

Picco Duro 3 Stihl

Низкопрофильная победитовая цепь швейцарского производства. Зубцы выполнены полностью из твердого сплава, без напайки медью.

С толщиной звена в 1,3 мм, полотно рассчитано на инструмент средней мощности. Используется в полупрофессиональных и бытовых пилах. Согласно отзывам, может работать без заточки в 4-5 раз дольше, чем обычная.

Количество звеньев – до 55.

Стоимость – 1600-2000 руб.

Stihl 325″ Rapid Duro 3 (RD3) 1,5 мм

Победитовая цепь с толщиной звена в 1,5 мм. С такой толщиной обычно работают профессиональные инструменты. Зубцы покрыты сплавом путем электролитического хромирования, что обеспечивает высокую прочность соединения основания и напайки.

Количество звеньев – от 60 до 72.

Стоимость – 2250-2600 руб.

Stihl 3/8″ Rapid Duro 3 (RD3) 1,6 мм

Твердосплавное полотно со звеньями толщиной в 1,6 мм. Такая толщина делает цепь более прочной и устойчивой к растяжению. С шагом в 3/8 дюйма полотно отлично подходит для пил, в которых ведущая звездочка представляет собой единую конструкцию со сцеплением.

Количество звеньев – 60 или 66.

Стоимость – 2500-3000 руб.

Stihl 3/8″ Rapid Duro Rescue (RDR) 1,6 мм

Прочная цепь для работы в сложных условиях. На всю поверхность режущего полотна напаян карбид вольфрама. Таким полотном пользуются спасатели и пожарные. Легко перепиливает дерево, небольшие металлические элементы, бронированное стекло и некоторые композитные материалы.

Соединительные зубцы оснащены тремя выступами, с помощью которых рабочая часть звеньев попадает конкретно в паз реза. За счет этого уменьшается риск повредить твердосплавную напайку.

Количество звеньев – 72.

Стоимость – 9300-11000 руб.

Производитель заявляет, что цепь продолжает эффективно работать даже при низкой температуре воздуха.

Oregon M91VXL057CR 3/8″ 1,3 мм

Победитовая цепь с хромированными пластинами. Толщина звена – 1,3 мм. Цепи американского производства. Кроме этого, производитель предоставляет большой выбор полотен с любой толщиной звеньев, для любых размеров шин и звездочек.

Стальная основа у такого полотна несколько мягче, чем у цепей Stihl. Из-за этого они быстрее затупляются и растягиваются, но поддаются ручной заточке.

Согласно отзывам, такие цепи несколько слабоваты для профессионального использования, но идеально подходят для бытовых нужд.

Количество звеньев – от 50 до 57.

Стоимость – 950-1300 руб.

Oregon M75LPX072CR 3/8″ 1,6 мм

Твердосплавная цепь с хромированными пластинами. Толщина – 1,6 мм. Увеличенное количество и толщина звеньев позволяют использовать полотно с мощными двигателями. Широко используются для работы с обгоревшей древесиной, которая становится тверже под воздействием огня.

Затупляется несколько быстрее, чем Штиль, но зато ее можно точить самостоятельно, без использования дорогих инструментов.

Количество звеньев – от 60 до 72.

Стоимость – 2500-3250 руб.

Угловые параметры пильных цепей

Спадающая под углом назад спинка режущего зуба образует задний угол верхнего лезвия (рис. 4.19), который обеспечивает врезание лезвия в древесину.

Сужающаяся назад лопатка зуба образует задний угол для торцового лезвия (рис. 4.20), обеспечивающий срезание стружки со стенки пропила.

Край торцового лезвия к поверхности скольжения режущего зуба образует передний угол (рис. 4.21).

Для разных пильных цепей рекомендуемая величина переднего угла различна и колеблется от 60° до 80° с градацией через 5. Задний угол верхнего лезвия представлен на рис. 4.22, он характеризует наклон верхнего лезвия назад и измеряется по отношению к поверхности скольжения режущего зуба. Для разных пильных цепей он составляет от 50° до 60°.

Угол заточки (заострения) верхней кромки определяется измерением от верхней режущей кромки к перпендикуляру относительно пильной шины (рис. 4.23).

Величина этого угла у разных пильных цепей варьируется в пределах от 10° до 35°. При выборе угла заточки следует учитывать, что чем он больше, в указанном диапазоне, тем лучше реализуется подводимая к цепи мощность в мягкой древесине.

Уменьшать этот угол следует при работе с твердой (замерзшей) древесиной. Выбор неоптимального угла ведет к увеличению вибрации и снижению долговечности цепи. При поперечной распиловке угол заточки должен находиться в пределах 25—35°. Меньшая величина угла — для цепей для продольной распиловки.Передний угол, угол заточки и угол верхнего лезвия можно изменять путем заточки зубьев цепи, так же как и высоту ограничителя подачи (рис. 4.24).

Ограничитель подачи (глубины) находится на каждом режущем зубе, перед лопаткой. Превышение верхнего лезвия над ограничителем подачи задает толщину снимаемой стружки, иначе говоря, в терминах теории резания древесины — подачу на
зуб.

В свою очередь, подача на зуб влияет на величину удельной работы резания и в конечном итоге на потребную на пиление
мощность.

С каждой заточкой высота верхнего лезвия снижается из-за наличия заднего угла верхнего лезвия (см. рис. 4.19), поэтому высоту ограничителя подачи надо периодически уменьшать. Как уже отмечалось, на зубьях пильных цепей STIHL нанесены сервисные маркировки, помогающие определить правильные углы заточки и степень износа зубьев (рис. 4.25).

При достижении маркировок 1 и/или 4 цепь выбраковывается как полностью выработавшая свой ресурс. Следует иметь в виду, что при правильной эксплуатации цепи наблюдается пропорциональный износ и маркировки достигаются почти одновременно.

Особенности использования

Чтобы цепь служила максимально долго, при ее использовании важно соблюдать некоторые правила:

• Обрабатывая вторичную или проблемную древесину, нужно подавать пилу в намеченное место гораздо медленнее, чем при работе с обычным инструментом.
• Скорость подачи в пропил можно увеличивать по мере нагревания пилы.
• Ее нельзя смазывать средствами, содержащими серу – она вступает в реакцию с кобальтом, который есть в составе любой твердосплавной цепи.

Мнение эксперта
Кузнецов Василий Степанович

Если очевидно, что предстоит работа с древесиной разной твердости, лучше для ее обработки взять старое полотно, которое не жаль выбросить – внезапные твердые участки могут раскрошить победит.

Соединительные звенья твердосплавной цепи изготавливают из обычной стали, поэтому износиться она может гораздо раньше, чем затупятся зубцы. Самая распространенная проблема – растяжение цепи. Временно вернуть полотно в рабочее состояние поможет расклепка и удаление пары звеньев.

Нужно учитывать, что использование укороченной цепи приводит к быстрому износу звездочки, повышению риска разрыва цепи и потере плавности хода.

Какую победитовую цепь выбрать для дома

Однако с недавних пор в продаже появились новые цепи с твердосплавными резцами, которые у нас всегда называли и будут дальше называть победитовыми. Причём, именно для бытовых и полупрофессиональных бензопил. Это цепи Rapid Duro 3, производятся фирмой STIHL в Швейцарии. Цепи без напаек, всё режущее звено целиком выполнено из твердого сплава.

Конкретно, это цепи:

• STIHL 63PD-56E длиной 16 дюймов, толщина 1,3 мм.
• STIHL 63PD-50E длиной 14 дюймов, толщина 1,3 мм.
• STIHL Picco Duro 3/8-1,3-57 — первый в мире твердосплавный вариант низкопрофильной цепи.

Несмотря на то, что эти цепи появились совсем недавно, уже есть опыт их использования. Эти цепи сегодня стоят в 4-5 раз дороже обычных, от 1600 до 2000 руб. По отзывам, они служат без заточки примерно во столько же раз дольше обычных.

О правилах подбора твердосплавной (победитовой) цепи для конкретной бензопилы смотрите в следующем видео:

Сфера применения

Твердосплавная цепь хорошо подходит, а иногда и просто незаменима для распиловки твердой и сверхтвёрдой древесины. Например:

• мореного дуба;
• запаренной древесины, по плотности схожей с костью;
• древесины твердых пород первого реза (от пня), комля, особенно сухого и свилеватого (с перекрученными волокнами);
• сухой древесины с мощными суками;
• древесины со льдом на поверхности или с загрязнениями песком или почвой.

Бензопилы с твердосплавными цепями используют при резки льда для любых нужд, в том числе и для создания ледяных скульптур.

Бригады спасателей МЧС штатно используют только такую режущую гарнитуру, даже когда приходится разбирать завалы из обычной древесины. В экстремальных ситуациях некогда следить за сохранностью цепи. Часто случаются касания режущей кромкой камня, земли, попадание в дереве металла. Обычная цепь мгновенно выйдет из строя и потребуется замена, а при ЧП на это нет времени.

Особенности эксплуатации цепей с победитовыми напайками

Область применения победита — это те материалы, работа с которыми вызывает ускоренный износ и затупление режущих кромок обычных цепей

Все обладатели бензиновых агрегатов знают, что очень трудно и долго работать с:

• Мёрзлой древесиной (кристаллики льда делают волокна очень твёрдыми).
• Загрязнёнными деревьями — пеньками и стволами (частицы грунта и песка действуют на цепь как абразив, против которого обычная сталь бессильна).
• Твёрдыми включениями в массив дерева (это могут быть гвозди и шурупы, скрытые в толще старых досок).

Победитовые наплавки на режущих звеньях позволяют успешно распиливать указанные материалы практически без потери скорости и перегрузки двигателя. Благодаря твёрдости зубцы полотна легко проникают в твёрдый массив, разрезая его. Благодаря свойствам, твердосплавные цепи используются помимо пил в бензорезах, которые служат для раскроя таких материалов, как камень и бетон.

Благодаря высоким качествам реза, зубья с победитовыми напайками не нужно так часто точить. Если обычная цепь может тупиться через два-три бачка бензина, то твердосплавной хватает на срок, больший в пять или шесть раз. Однако есть и обратная сторона медали: в случае затупления режущие пластинки невозможно заточить обычным напильником. Это делается либо алмазным надфилем, либо специальным кругом на заточном аппарате. Кстати, алмазный диск стоит весьма недёшево.

Какая цепь установлена на Вашей бензопиле?

СтандартнаяПобедитовая

Из-за неудобства заточки распространение победитовой цепи не такое уж широкое

Пользователь обращает внимание на фактор стоимости. К тому же, нужно помнить, что цепь с наплавками, несмотря на крепость, всё же не предназначена для пиления гвоздей и саморезов в массиве древесины

Она хоть и поможет одолеть больше старых метизов, рано или поздно затупится, ну а о проблемной заточке уже сказано выше.

Приобретение цепи с победитовыми напайками оправдано в том случае, если бензопилой часто выполняются специфические работы: рез мёрзлых дров, валка деревьев твёрдых пород. При активном использовании необходимо наличие специального инструмента: алмазного надфиля или соответствующего заточного круга для станка.

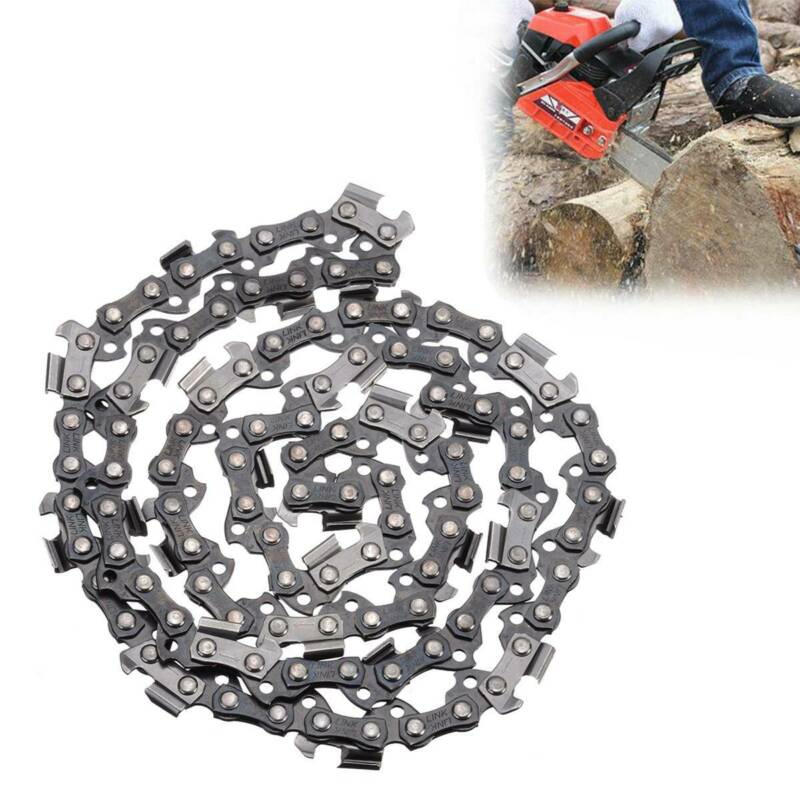

Цепи для бензопилы с победитовыми напайками

Производительность распиловочных работ в значительной степени зависит от потерь рабочего времени, которое расходуется на замену или заточку режущих элементов штатной гарнитуры. Победитовая цепь для бензопилы лишена этого недостатка, тем не менее, профессиональные пильщики используют такое оборудование в случае крайней необходимости.

Пильные цепи для бензопилы с победитовыми напайками не получили спроса и в любительской практике, поскольку основные преимущества цепного ассортимента с повышенным ресурсом не компенсируют его недостатков.

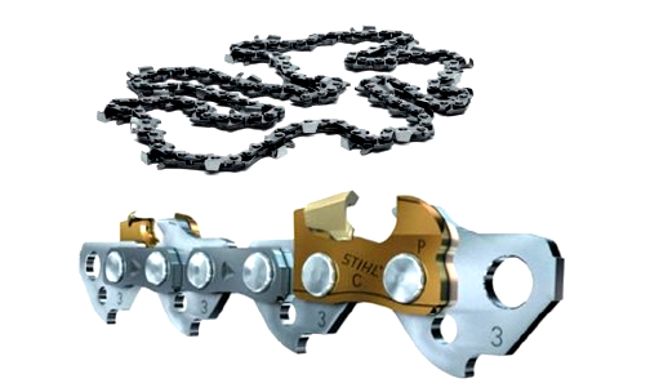

Фото: победитовая цепь

Твердосплавные цепи — первое знакомство

Победитом называется чрезвычайно прочный сплав, который по прочности превосходит стекло. Именно из этого материала делают режущие элементы бытовых стеклорезов.

В победите высокая твёрдость сочетается с хрупкостью, на рабочие кромки режущих зубьев пильной цепи дорогой в производстве композит, наплавляется достаточно тонким слоем.

Для изготовления специального цепного ассортимента требуется дорогое и сложное оборудование, поэтому цепи для бензопил с победитом входят в перечень продукции ведущих производителей качественной бензопильной техники.

Преимущества и недостатки

Ресурс победитовой цепи больше срока службы стандартного аналога в несколько раз. Модификации с твёрдосплавными покрытиями отлично справляются с распиловкой твёрдой и мёрзлой древесины. В аварийно-спасательных работах специальные гарнитуры с победитовыми цепями применяются для резки бетона и металлической арматуры.

Использовать преимущества таких цепей с полной отдачей можно только на бензопилах полупрофессионального или профессионального класса, с двигателями, имеющими достаточный резерв мощности и вращательного момента.

• Специальная цепь для бензопилы с напайкой из победита или другого аналогичного по характеристикам материала даёт существенный выигрыш по времени при работе с проблемной древесиной, при заготовке ледяных блоков и выполнении других трудоёмких и затратных по времени работ.
• Режущие звенья победитовой цепи стабильно держат заточку при распиловке грязных брёвен, менее чувствительны к абразивным свойствам попавшего в распил песка.

Пользовательские отзывы подтверждают целесообразность и эффективность применения цепей с твёрдосплавными напайками для распиловочных работ повышенной сложности.

На этом в перечне основных преимуществ можно поставить точку. В частности, соединительные звенья победитовых цепей производятся из стандартной стали, поэтому изнашиваются и вытягиваются победитовые цепи нередко ещё до полной выработки назначенного ресурса.

• Цена победитовой цепи в 4-5 раз выше стоимости качественного аналога. Простой подсчёт показывает, что суммарный ресурс пяти фирменных цепей существенно выше срока службы дорогостоящего изделия с твёрдосплавными режущими кромками.
• Расклепка растянутой цепи с последующим удалением нескольких звеньев даёт кратковременный эффект. Также следует учитывать ускоренный износ приводной звёздочки, что неизбежно сопровождается потерей плавности хода, рисками разрыва цепи и образованием травмоопасных моментов.
• В домашних условиях заточить цепь для бензопилы с напайкой невозможно. Для этой работы требуется специальное оборудование, которое имеется не в каждом сервисном центре. Цена заточки в ряде случаев сопоставима со стоимостью новой цепи стандартного образца.

Из сказанного, несложно сделать вывод о целесообразности применении победитовых цепей в распиловочных работах специального профиля. В частно-хозяйственном и фермерском секторе уникальные свойства такого оборудования находят применение только при крайней необходимости.

Особенности технологии

Резка алмазным канатом осуществляется с помощью стального троса, на котором зафиксированы кольца, которые стирают бетон и арматуру в пыль за счёт синтетического алмаза. Канат опоясывает конструкцию по отметке будущего реза и приводится в движение двигателем. Перлины (так называются алмазные кольца) «протирают» материал по заданной траектории. По сравнению с дисковыми пилами и другими способами резки бетонных конструкций, использование каната исключает большинство ограничений в работе:

• Толщина конструкции практически не имеет значения.
• Не образуются паразитные резы — канат не повреждает материал за пределами демонтируемого элемента.
• Возможно получение непрямолинейных резов.
• Разрезаемый объект может состоять на 100% из железа.
• При формировании ниш и приямков возможно получение всех пяти резов, т. е. абсолютно безударно.

Установку можно использовать на значительном удалении от зоны резания. Это делает возможным резку в ограниченном пространстве, под водой или в толще грунта.

Перед началом резки по углам проёма выполняется алмазное сверление. Через полученные отверстия заводится режущий канат. Технический алмаз относят к одному из самых прочных материалов, которому под силу прорезать не только бетон и кирпич, но и монолитные армированные конструкции и, даже, чистое железо.

Технология резки канатом применяется в случаях, когда пиление дисками затруднено или невозможно. Она легко и быстро справляется с конструкциями значительных размеров, а также глубинами вырезаемых отверстий/проемов. При этом канатная резка имеет все достоинства присущие алмазным технологиям: безударный характер работы и высокая производительность
