Бензиновый керноотборник. контроль качества асфальтобетона

Цены на услуги

№ п/пИзмеряемый показатель испытываемой продукцииСостав работ, входящих в испытание продукцииНормативный документСтоимость, руб., в т.ч. НДС 18%
Испытание асфальтобетона
1Отбор проб из конструкции (кернов) (1 проба)— Подготовка оборудования — Выбуривание керна — Распиловка до стандартных размеров — Оформление акта отбора пробыГОСТ 12801-983000
2Испытание асфальтобетонных кернов на прочность (1 серия)— Подготовка оборудования — Испытание образцов — Обработка результатов — Оформление протоколовГОСТ 12801-981200
3Определение зернового состава асфальтобетонной смеси (1 проба)— Отбор и подготовка аналитической пробы — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-982800
4Определение характеристик сдвигоустойчивости (1 проба)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-981050
5Отбор проб асфальтобетонной смеси из смесителя или автосамосвала (1 проба)— Отбор лабораторной пробы — Контроль за качеством отбора пробГОСТ 12801-98600
6Формование образцов (1 образец)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-98200
7Определение средней плотности асфальтобетонной смеси (1 серия)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-983200
8Определение средней плотности минеральной части (остова) (1 проба)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-984750
9Определение водонасыщения асфальтобетонной смеси (1 серия)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 10181-20141000
10Определение набухания (1 проба)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-981800
11Определение предела прочности при сжатии при t=20 °С (1 серия)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-981200
12Определение предела прочности при сжатии при t=50 °С (1 серия)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-981200
13Определение предела прочности при сжатии при t=0 °С (1 серия)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-981200
14Определение водостойкости (1 проба)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-981900
15Определение водостойкости при длительном водонасыщении (1 проба)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-982850
16Определение водостойкости ускоренным методом (1 проба)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-981450
17Определение коэффициента уплотнения смесей в конструктивных слоях дорожных одежд (1 серия)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-98500
18Определение устойчивости щебеночно-мастичных смесей к расслаиванию по показателю стекания вяжущего (1 серия)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-984800
19Определение коэффициента сцепления (1 км)ГОСТ 12801-984200
20Определение трещиностойкости (1 проба)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-981900
21Определение толщины слоев дорожной одежды (1 слой)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-98200
22Определение глубины вдавливания штампа при испытании литых а/б смесей (1 образец)— Подготовка оборудования — Проведение испытания — Обработка результатов — Оформление протоколовГОСТ 12801-983000
23Комплексное испытание смеси с вырубкой керна на объектеГОСТ 12801-98от 10000

В указанную стоимость услуг не входит оплата выезда специалистов на объект для отбора проб. Цены на срочные заказы рассчитываются в индивидуальном порядке.

Сделать заказ

Отбор проб

Пробы асфальтобетона отбирают согласно с уставом ГОСТа (п. 2.3):

  1. Вырубают или высверливают небольшую прямоугольную форму (диаметр писаного образца 50 мм, с крупными вкраплениями 100 мм, с мелкими вкраплениями 70 мм).
  2. Для отбора проб не используют остатки образцов из керна, подвергшийся тестированию. Исключение распространяется на переформированные высушенные части асфальтобетона.

Также образцы изготавливают тремя способами:

  • Уплотняют с помощью пресса под высоким давлением с подогревом форм (по методу Маршала);
  • Уплотняют с помощью вибровальной машины, в отдельных формах.

Вид составаТемпературный режим
ТеплыйОт 120 до130 C
ХолодныйОт 100 до 120 C
ГорячийОт 100 до 110 C

Плотность асфальтобетонной смеси

Общая плотность асфальтобетонного состава устанавливается двумя способами:

Расчетным методом.

На основании средних показателей от общей массы минеральной части состава и других содержащихся веществ в асфальтобетоне рассчитывают общую плотность по формуле:

\

Средний показатель двух образцов, с расхождением не более 0,01 г. на куб. сантиметр вносят в результат теста.

Пикнометрическим методом.

В первом случае обработанные пробы погружают в сосуд с водой и смачивателем, заполненным на 1/3. Полученную смесь размешивают и помещают в вакуумный прибор. Выдерживают при температуре 20 градусов Цельсия, доливают дистиллированную воду и вынимают через 30 минут. Плотность находят по формуле:

\

Подготовительные работы

Испытания асфальтобетона по ГОСТ проводятся в несколько этапов, первый из которых предполагает отбор образцов и их подготовку. С этого мы и начнем.

Отбор проб и приготовление смеси

При рассмотрении данного вопроса, мы будем руководствоваться требованиями ГОСТ 12801-84. В процессе подбора состава, смесь готовится в специальной лабораторной мешалке, которая оборудована устройством обогрева.

Песок, щебень и минеральный порошок предварительно высушивают, а после помещения в емкость — нагревают до определенной температуры. В последнюю очередь добавляется вяжущее, также в нагретом виде.

Температура, до которой следует нагревать материал, зависит от вида смеси (горячие, теплые, холодные). Она должна соответствовать значению, указанному в таблице 1.

Лабораторные испытания асфальтобетонного покрытия: требования к температуре нагрева сырья для смеси разного вида:

Вид асфальтобетонной смесиТемпература минерального сырьяТемпература вяжущегоТемпература смеси в процессе изготовления образца
Холодная100-12080-9018-22
Горячая100-11080-9090-100
Теплая120-130100-120120

Перемешивание сырья производится в течение 3-6 минут, точное время, как правило, устанавливают опытным путем. Смесь считают готовой в случае, если минеральный наполнитель полностью покрыт вяжущим и в растворе отсутствуют сгустки. На последнем этапе производится формовка.

Уплотнение будущих образцов, которые будут испытываться на прочность, набухание и водонасыщение, производят несколькими методами, которые зависят от процентного содержания щебня в растворе.

Варианта может быть два:

  • Содержание щебня – менее 35%. В этом случае прессование производят под давлением в 40 МПа;
  • В случае, если щебня – более 35%, уплотнение производят путем вибрирования, а в последующем при помощи прессования под давлением в 20 Мпа.

Уплотнение образца, взятого из холодной смеси, который будет в последующем испытан на слеживаемость, производят под значительно меньшим давлением, составляющим всего 0,5 Мпа. Образцы, отобранные из смеси, должны быть изготовлены в течение первых 30 минут.

При контроле качества готового покрытия, образцы изымают путем вырубки или высверливания. При этом применяют пневмомолоток (вырубка) или буровую установку (высверливание).

Изготовление образцов

Как уже говорилось выше, испытания физико-механических свойств асфальтобетона проводят на образцах цилиндрической формы, которые получают посредством уплотнения раствора в специальных формах. Также могут использоваться образцы-вырубки или керны.

Уплотнение прессованием производится следующим образом:

  • Пресс может быть механическим или гидравлическим. Он должен обеспечивать давление до 40 Мпа;
  • Пресс оборудуется специальным приспособлением, которое позволяет одновременно готовить 3 образца-цилиндра;
  • Формы располагаются в коробке, которая оборудована механизмом подогрева;
  • Для извлечения образцов подобное оборудование для испытания асфальтобетона оснащено упорным устройством;
  • В случае, если мощности пресса недостаточно для одновременного изготовления трех образцов, в нем располагают только одну форму;
  • Электродвигатель включают, давление доводят до 40 Мпа. На последнем этапе готовые образцы извлекаются.

Пресс для испытаний

Уплотнение посредством комбинированного метода подразумевает следующее:

  • Уплотнение производится при помощи вибрирование с последующим уплотнением;
  • Изготовление образцов происходит в одиночных формах;
  • Форма заполняется смесью и отправляется на виброплощадку, на которой закрепляется;
  • Вибрирование длится в течение примерно 3-х минут, затем образец отправляют на доуплотнение под давлением в 20 Мпа. Время воздействия – такое же;
  • При помощи выжимного устройства образец извлекают.

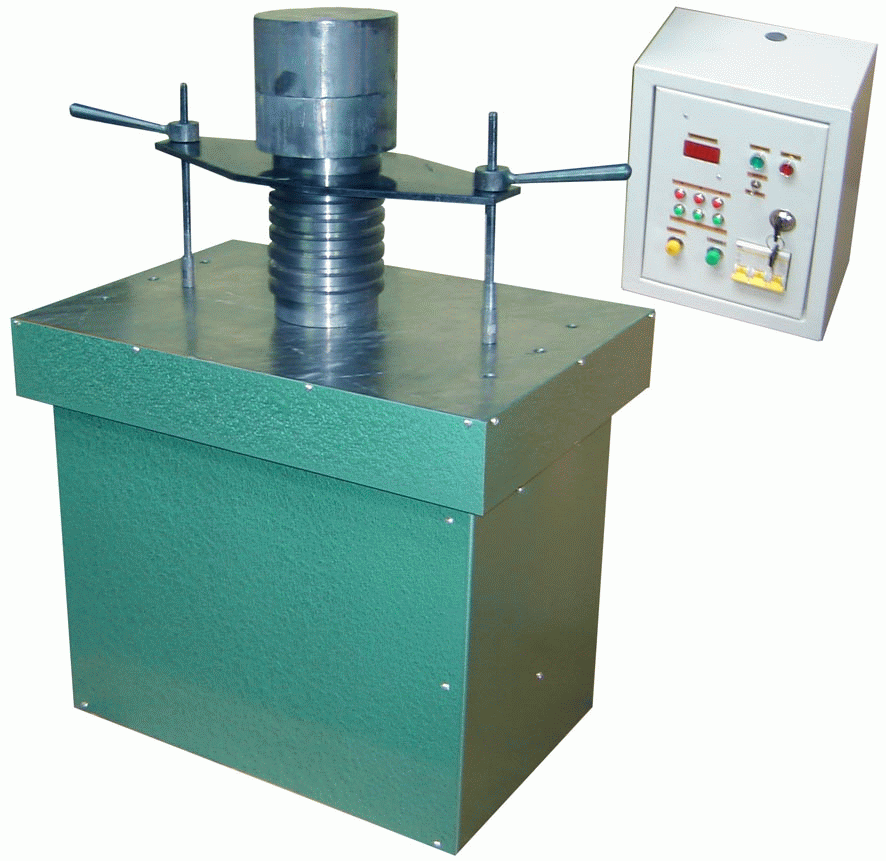

Виброплощадка для уплотнения асфальтобетона

Образцы, изготавливаемые их холодной смеси, которые будут в последующем проверены на слеживаемость, готовят следующим образом:

  • Смесь подогревается до температуры, указанной в таблице 1:
  • Раствор заливают в форму;
  • На верхний вкладыш устанавливается груз, способный обеспечить давление в 0,5 Мпа;
  • Время воздействия – те же 3 минуты;
  • В последующем образец выдерживают еще около четырех часов.

Размер образца и количество необходимой смеси также установлены ГОСТ и зависят от свойства, которое будет испытываться.

Методы уплотнения

Чтобы уплотнить асфальтобетонное покрытие, используются 3 способа обработки:

  • укатывание;
  • трамбование;
  • вибрация.

Укатка асфальта


Машина с помощью своего веса создает нагрузку для увеличения плотности покрытия. Это процесс движения барабанного агрегата или пневмокатка по поверхности дорожного полотна, которое нужно уплотнить. Под влиянием массивной машины асфальтобетон приобретает остаточную деформационную кондицию. Деформация материала при увеличении плотности бетона уменьшается и перед завершением процесса устремляется к нулевому значению. Чтобы дальше увеличить плотность покрытия, нужно добавить нагрузку на валы укатывающей машины.

Трамбование

Этот способ уплотнения асфальтобетонного покрытия состоит в поднятии предмета с большой массой на определенную высоту и последующее свободное падение на поверхность монолитного материала. Следует отметить, что перед применением этого метода проводится уплотнение асфальта гладковальцовыми катками на пневмошинах или вибрационными машинами.

Вибрирование

Метод основан на передаче асфальтобетону вибраций, частота которых совпадает с внутренним колебанием монолитного покрытия. Колебания агрегата имеют амплитуду в пределах от 0,2 до 0,8 мм, частоту — 25—58 Гц. Величина этих показателей зависит от мощности уплотняемого слоя. Когда он тонкий, то амплитуда небольшая, если толстый — работы выполняются при вибрациях большей интенсивности. Вибрационные агрегаты должны двигаться в начале со скоростью 3—5 км/ч, далее — 4—6.

Испытание согласно ГОСТ

Испытание согласно Гост 12801-84 «Смеси асфальтобетонные и аэродромные, дегтебетонные дорожные, асфальтобетон и дегте бетон. Методы испытаний» утвержден 23.02.1984 года Государственным комитетом Совета Министров СССР по делам строительства. Опубликован в России в 1987 году и распространяется на:

  • Выявление средней плотности асфальтобетона;
  • Общей плотности асфальтобетона;
  • Выявление средней и общей пористости состава;
  • Выявление составной части асфальтобетонного покрытия;
  • Выявление сцепления вяжущей части с минеральными элементами состава;
  • Выявление водонасыщения состава;
  • Выявление плотности бетонной смеси;
  • Выявление слеживаемости состава.

Цели, объекты и задачи экспертизы дорожного покрытия

Итак, как перед заказчиками, так и перед исполнителями стоят определенные цели. К ним относятся:

  1. Установление объемов произведенных работ по сооружению дорожного полотна, пешеходного тротуара и т.п., их стоимости;
  2. Определение их качества, соответствие нормам и проектной документации;
  3. Изучение документов по проекту и смете для проверки на соответствие фактически выполненных работ.

Экспертиза дорожного полотна направлена на изучение и исследование следующей документации:

  1. Проектно-сметной, которая составлялась для заинтересовавшего участка дороги;
  2. Исполнительной, характеризующей ход выполнения работ;
  3. Отчетной, в соответствие с которой принимались и оплачивались те или иные виды работ.

Для справки! Отчетную документацию составляют акты и журналы выполненных работ, бухгалтерские бумаги, которые подтверждают объемы уложенного, отремонтированного асфальта и т.п.

Кроме того, такая экспертиза основывается на данных, полученных в ходе лабораторных исследований. Для этого берутся образцы строительных материалов, а также фрагменты асфальтного покрытия.

Экспертиза дороги преследует следующие задачи:

  1. Обнаружение нарушений установленных требований проектно-сметной и другой документации (нормативной, исполнительной);
  2. Выявление некачественных материалов, которые применялись в установлении или ремонте дорожного покрытия;
  3. Изучение водоотводных сооружений для выявления их качества;
  4. Изучение поперечных профилей покрытия для выявления их характеристик и параметров;
  5. Выявление нарушений при проведении строительно-монтажных работ, проводимых при устройстве слоев дорожного покрытия.

Кроме того, рассматриваемый вид экспертизы направлен на анализ:

  • проектно-сметной документации по объекту;
  • актов приемки и других отчетных документов.

При этом эксперт должен установить:

  1. Толщину всех слоев дорожного покрытия, их наличие;
  2. Их уплотнение;
  3. Характеристик установленного полотна, его геометрических параметров.

Верхние слои асфальтобетона

Дорожная одежда включает в себя несколько слоев асфальтобетона различной плотности. В первую очередь укладывается более пористая асфальтовая смесь, а затем менее пористая и более прочная, рассчитанная на сопротивляемость износу, а также повышению шероховатости покрытия для обеспечения сцепления автомобильных колес с дорогой.

Также плотный верхний слой асфальта препятствует попаданию влаги во внутренние слои дорожного полотна, что повышает срок службы сооружения. Если вода попадет во внутренние слои покрытия, при ее замерзании будет происходить расширение, которое способно разрушить покрытие изнутри. Это особенно актуально для нашей страны, так как в течение года неоднократно происходят перепады температур от плюсовых к минусовым, и обратно.

Основные разновидности асфальтобетона по составу:

  • Песчаный;
  • Гравийный;
  • Щебеночно-мастичный.

Песчаный асфальт

обладает наиболее низкими из данного списка эксплуатационными характеристиками, поэтому подходит для устройства только тех типов покрытия, на которые не будет оказываться серьезного внешнего воздействия. Это могут быть пешеходные зоны или какие-то частные территории.

Гравийный асфальт

имеет более высокие физико-механические характеристики, и может использоваться для устройства покрытия автомобильных дорог высоких категорий. Однако в настоящее время данная разновидность асфальтобетона практически полностью вытеснена щебеночно-мастичными смесями.

Щебеночно-мастичный асфальт (ЩМА)

является лидером данного списка по своим эксплуатационным характеристикам. Может использоваться, в том числе, для дорог I категории с повышенной транспортной нагрузкой. Твердые горные породы в составе ЩМА формируют прочный каркас покрытия, а добавление специальных целлюлозных волокон предотвращает растекание битумного вяжущего.

Обратите внимание

. Цена укладки асфальта будет отличаться в зависимости от материала, так как более прочный асфальтобетон стоит дороже. Однако за счет высоких физико-механических характеристик и длительного срока службы использование высококачественного асфальта более чем оправданно.

Основные разновидности асфальтобетона по технологии укладки:

  • Горячий;
  • Холодный;
  • Литой.
МатериалОписание
Горячий асфальтГорячий асфальт обладает высокими эксплуатационными характеристиками, поэтому дорожная одежда с использованием данного асфальтобетона может использоваться для строительства дорог любых категорий. При укладке смесь необходимо разогреть до 110-130°C, а температура воздуха должна быть не менее +5°C.
Холодный асфальтХолодный асфальт имеет более низкие физико-механические характеристики, поэтому не подходит для устройства покрытия на загруженных автомобильных дорогах. Однако преимущество холодного асфальта в другом – набор прочности происходит за счет испарения углеводородных соединений. Благодаря этому данный материал не нужно разогревать перед укладкой, а работы могут проводиться даже в холодные сезоны. Чаще всего холодные смеси используются для ямочного ремонта, что особенно актуально, когда привести покрытие в норму нужно в кратчайшие сроки.
Литой асфальтЛитой асфальт можно отнести к горячим смесям, так как перед укладкой его разогревают до 190-250°C. Как и горячий, литой асфальтобетон обладает высокими эксплуатационными характеристиками, и может укладывать при температуре воздуха от +5°C. Основной особенностью литых смесей является отсутствие необходимости в уплотнении после укладки. Данный материал имеет жидкую консистенцию, а набор прочности в процессе остывания обеспечивает остаточную пористость в пределах 2%. Может использоваться для дорог любой категории.

Характеристики асфальтобетона

Экспертиза асфальтобетона, контроль асфальта и последующий протокол покажут качество асфальтового покрытия. Основные составляющие такого материала — это щебень, песок, битум и минеральный порошок. Асфальтобетон имеет вид уплотнённой смеси. Одно из прямых предназначений — это обустройство и укладка дорожных и других полотен.

Асфальтобетон характеризуется:

  • видом крупного заполнителя (может быть преобладание щебня, гравия или песка);
  • уровнем твёрдости и вязкости битумов;
  • размером гранул щебня/гравия;
  • основным назначением.

Для чего применяется и почему нужны лабораторные испытания асфальтобетона и дорожного полотна? У каждого типа есть своё назначение. Дорожными покрывают магистральные улицы, тротуары и проезды. Аэродромными обустраивают и производят укладку взлётно-посадочных полос и площадок. Промышленными асфальтобетонами устилают гаражи и кровли промышленных сооружений. Существуют также декоративные. Их используют, чтобы декорировать городские площади, покрыть разделительные полосы.

Геосетка или георешетка

Геосетка или георешетка – специальный материал из прочных синтетических нитей и волокон, в процессе скрепления которых формируется сетчатая структура. Имеет высокую прочность и длительный срок службы, а также может иметь различную гибкость. Геосетка под щебеночным слоем выполняет армирующую функцию, за счет чего вся дорожная одежда становится более устойчивой и долговечной. Геосетка является разновидностью георешеток, однако имеет более плоскую форму, тогда как георешетки делаются объемными.

Помимо повышения прочности, геосетка также воспринимает вертикальную нагрузку от проезжающих транспортных средств, превращая ее в горизонтальную и распределяя на большую площадь. За счет этого воздействие на более глубокие слои значительно снижается.Таким образом, геосетка имеет три основных свойства:

  • Армирование с повышением прочности;
  • Перераспределение нагрузки;
  • Разделение конструктивных слоев.

Если бы не геосетка, щебень бы попросту вдавливался в песок, из-за чего дорожная одежда быстро бы приходила в негодность за счет нарушения конструкции.Однако дорожная одежда с геосеткой имеет и другие преимущества:

  • Сокращение расхода щебня на 40%;
  • Сокращение экономических и трудовых затрат;
  • Увеличение продолжительности срока службы.

Порядок проведения экспертизы асфальтового покрытия

  • Определяются цели и задачи экспертизы. Специалисты лаборатории изучают проектно-строительную документацию объекта, сметы.
  • Выполняется визуальное обследование дороги. Дефекты фиксируют на фотокамеру. При необходимости измеряют неровности основания или покрытия.
  • Осуществляется вырубка кернов, которые используют в качестве образцов для исследования в лаборатории.
  • В ходе проверки устанавливают толщину слоёв дорожного покрытия, определяют прочность, водонасыщение асфальта и другие показатели.
  • Во время испытаний ведётся протокол, а после завершения исследований составляется заключение, которое передаётся заказчику услуг.

Для оперативного проведения экспертизы используется мобильная лаборатория, установка для алмазного бурения асфальтобетона, вакуумное устройство для измерения показателя водонасыщения и другое оборудование.

Методы оценки качества бетона

Асфальтоанализатор предназначен для определения содержания битума в асфальтобетоне.

Современная оценка качества бетона может проводиться вне лабораторных условий (ранее такой возможности не было). Контроль над качеством осуществляют специальное переносные приборы – плотнометры. Техника прямо на месте определяет уровень плотности покрытия, уровень устойчивости к нагрузкам и водонасыщение.

Лаборатория все еще остается востребованным методом проверки качества. Здесь могут дать более развернутую информацию обо всех возможных факторах и свойствах. Испытание асфальтобетона занимает несколько дней. Для проведения анализов берется несколько проб асфальта. Затем образцы подвергаются воздействиям разного характера, чтобы проверить качество и устойчивость материала.

Определение состава

Перед укладкой дорожного полотна состав проектируют в соответствии с нормами эксплуатации. Проектировка помогает заранее определить будущие свойства бетона, менять их, в соответствии с нужными функциями. В первую очередь, при проверке состава, смотрят на соотношения битума и минеральных веществ. Их соотношение влияет на однородность материала и, соответственно, на качество. Образцы тестируются и проверяются лабораторно.

Состав определяют в асфальтоанализаторах (они разработаны в Европе). Процесс длится не больше часа. Бетон разделяют на составные части:

  • каменная;
  • минеральная;
  • битум.

Битум и твердые материалы не разрушаются и подвергаются дальнейшим исследованиям. Проводят испытания песка и каменных масс. Температура распада составляет 80 °C.

Оценка устойчивости в колееобразованию

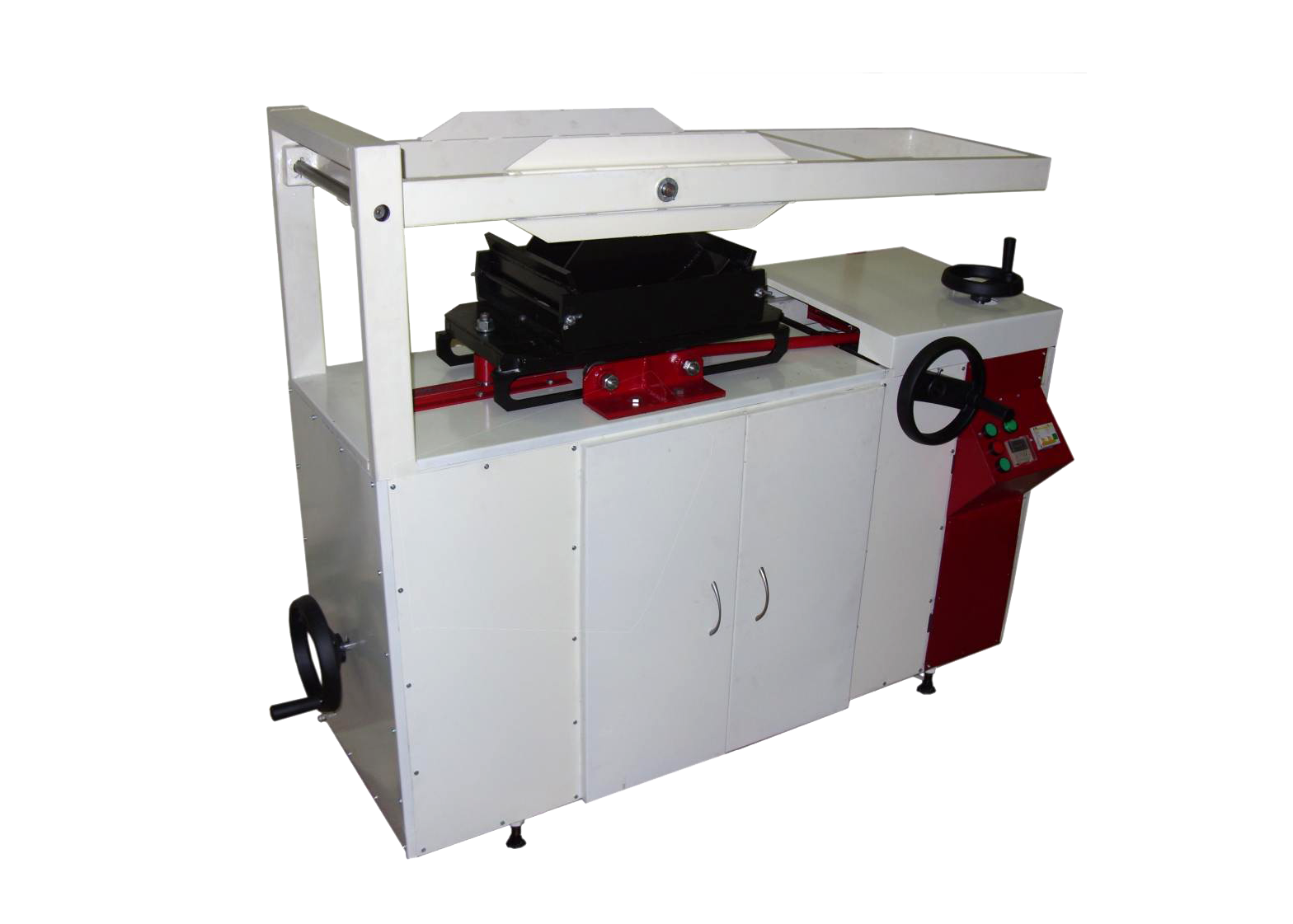

Установка для проведения испытаний на колееобразование .

В каждой стране действуют ГОСТы для регламентации устойчивости бетонных растворов к сдвигам и разрушениям. Существует метод прогнозирования (достаточно давно используется в странах Европы и Америки). Таким образом можно оценить колею, которая продавлена колесом.

Устройство, используемое для прогнозирования – секторный уплотнитель. С его помощью можно приготовить бетонную смесь, которая будет максимально похожа на ту, которую используют для дорожного покрытия. Полученные образцы погружают в установку уплотнителя. В нем происходит имитация механических повреждений материала. После эксперимента моделируются специальные графики колееобразования, которые учитывают:

  • глубину впадин;
  • приблизительные условия эксплуатации;
  • граничные сроки использования дорожного полотна;
  • качества и устойчивость к деформации асфальтобетона.

Испытания в условиях отрицательных температур

Низкие температуры меняют вязкостные характеристики асфальтобетона. По сути, меняются свойства асфальтовой смеси. Состав становится более хрупким, не выдерживает динамическое напряжение, становится менее устойчивым. Из готовый смеси делают балку, которую помещают в специальные климатические камеры (перепады температур до -40°C).

Тесты, которые проводятся в климатических камерах:

  • Температуру понижают примерно до -40°C. Образцы, которые помещены в камеру, тянут до состояния разрушения.
  • Температуру постепенно понижают, но никаких действий над балкой не производится. Появляется напряжение в балке, его контролируют и изучают. После серий понижения температуры, балка разрушается окончательно.
  • Балку начинают нагружать специальными материалами, затем резко снимают груз. Рассчитывают время напряжения и расслабления материала.
  • Выставляют постоянную температуру, при которой материал растягивают с поступательной интенсивностью. Измеряют деформацию бетона, фиксируют возможные параметры нагрузки. В результате получаем значения эластичности и вязкости асфальта.

Подобные испытательные системы стремительно набирают популярность. Производители разрабатывают более новое и качественное оборудование , чтобы завоевать рынок.

Динамические испытания асфальтобетона

Испытания асфальтобетона нужны для того, чтобы оценить некоторый перечень свойств бетона. Из материала формируют балку либо цилиндр. Образцы кладут в специальное оборудование. Во время тестов меняется режим нагрузок, усиливается или понижается давление и т.д. После испытаний, устанавливают ряд характеристик:

  • жесткость;
  • устойчивость к механическим повреждениям;
  • сроки использования;
  • водонасыщение.

Оборудование, которое проводит испытания, формирует индивидуальные программы для каждого клиента. Вы задаете параметры, которые хотите узнать и специально для вас составляют программу исследований

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
