Некоторые моменты исполнения самодельных устройств
Как бы хорошо не была сделана циркулярка, отдельные ошибки могут привести к тому, что ее работоспособность окажется ограниченной. Это касается, на первый взгляд, вроде бы мелочей. Начнем с подшипников для вала. Установка обычных оправдана, если станок используется время от времени. Для самодельного устройства с постоянным применением лучше установить самоустанавливающиеся подшипники. Они состоят из двух рядов шариков, регулируются подтягиванием зажимной гайки. Установить крышку для защиты от пыли, стружки обязательно.
На рабочей поверхности наносим шкалу с шагом в сантиметр. Это намного облегчит работу по дереву при определении ширины разреза. Многие пренебрегают установкой защитного щитка над диском, а зря – лечение от попадания стружки в глаз или в более серьезных ситуациях обходится дороже.
При работе с различными материалами часто требуется регулировать обороты циркулярной пилы. Самодельная конструкция, как правило, не обладает возможностями регулирования числа оборотов двигателя. Выход один – применение шкивов различного диаметра. Их устанавливают на валу двигателя. Если беретесь заказывать шкивы у токаря, сразу делайте сплошной шкив с двумя–тремя разными диаметрами.
Многие желают установить на распиловочный станок трехфазный электродвигатель, не имея 380 В. Понадобятся конденсаторы, рассчитанные на минимальное рабочее напряжение 600 В бумажного или масляно-бумажного типа.
Емкость конденсаторов рассчитываем, исходя из мощности электродвигателя: на 1 кВт – 100 мкФ для рабочего конденсатора Ср. Емкость пускового Сп берем вдвое большей. Пусковое устройство SB – это кнопка, которая сама возвращается в исходное положение. Запуск простой: включается SQ, на пару секунд нажимается SB. После запуска кнопка отпускается, как только двигатель наберет обороты, можно пилить.
Обзор моделей
На сегодняшний день существует множество популярных и производительных моделей маленьких циркулярных пил. Они пользуются большой популярностью, так как отличаются функциональностью и небольшими габаритами. Стоит рассмотреть небольшой рейтинг наиболее популярных моделей.
Под маркой Skil выпускаются неплохие инструменты бюджетного класса. Они отличаются посадкой в 10 мм и пилящим диском большого диаметра (89 мм). Этот популярный инструмент может беспроблемно выдерживать внушительные нагрузки, поскольку отличается высочайшим качеством исполнения.
Продукты Skil можно смело сравнивать с дорогостоящими экземплярами от более известных и крупных брендов. Они ориентированы не только на бытовое, но и на более серьезное применение.
Многие мебельщики обращаются к таким инструментам, поскольку они показывают высочайшую производительность и не требуют постоянного ремонта.
Одной из самых популярных моделей бренда Skil является экземпляр с маркировкой 5330. Этот инструмент идеально подходит в качестве профессионального.
Однако он имеет и такие минусы, как:
- внушительный вес;
- не самая лучшая эргономика;
- высокая стоимость на определенные – даже за самую простую пилу придется выложить не меньше 2 тыс. руб.
Ручная
Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.
Используя их, допустимо выполнять следующие задачи:
- распиливать дерево, двигаясь вдоль волокон;
- пилить дерево поперек волокон;
- раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
- разрезать металл с тонкой и мягкой структурой.
Подобные инструменты отличаются следующими характерными признаками:
- они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
- отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
- как правило, эти модели имеют небольшую мощность;
- размер распилочного диска в ручных пилах небольшой;
- глубина пропила данного инструмента также не отличается большой глубиной.
Инструмент с подобными перечисленными свойствами и особенностями рекомендуется покупать, чтобы распиливать тонкое дерево, а также мягкий металлопрофиль. Для этих материалов подобное приспособление подойдет идеально. Что же касается более плотного сырья – маленькая ручная циркулярка с ними вряд ли справится и может получить серьезные повреждения.
Настольная
Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.
Работать с этими устройствами удобнее, поскольку при этом не устают руки. Мастер может на протяжении длительного времени распиливать необходимые ему детали, не подыскивая опору.
Достоинства самодельного инструмента
В хозяйстве очень часто появляется необходимость распилить доску, ДСП, ДВП, фанеру и другие подобные материалы. Удобнее всего выполнять такие манипуляции, используя для этого стационарный станок, который в народе получил название циркулярка. На таком станке можно даже пилить дрова, поэтому о рациональности его изготовления долго думать не приходится.
Углошлифовальная машинка или болгарка получила широкую популярность, так как это универсальный инструмент для резки металла, камня, бетона, пластика и даже дерева
Однако с обработкой дерева нужны не только особые навыки, но еще и осторожность. Ведь именно при обработке древесины возникает такой эффект, как обратный удар
Именно поэтому специалисты рекомендуют использовать инструмент только в качестве циркулярки, что позволяет исключить вероятность возникновения обратного удара, а также повысить эффективность применения электроинструмента.
Изготовление стационарного станка из болгарки для распиливания древесины имеет ряд преимуществ:
- Экономия на покупке стационарного станка, который состоит из станины и мощного электродвигателя. Стоимость такого станка составляет не менее 10 тысяч рублей, в то время как из болгарки можно сделать циркулярку без дополнительных вложений
- Простота изготовления — для создания станка понадобится только электроинструмент и основание, изготовить которое можно из деревянного верстака или досок
- Высокая эффективность — УШМ развивает частоту вращения свыше 9000 оборотов в минуту, что положительно влияет на скорость и качество пиления материала
- Возможность в любой момент воспользоваться УШМ, сняв ее со станка
Если попали на сайт, значит, наверняка задаетесь вопросом и целью изготовления самодельной циркулярки из болгарки. В рациональности такой задумки сомневаться не приходится, а как сделать стационарный станок для пиления древесины, выясним далее.
Пошаговая сборка
Изготовить своими руками стационарную циркулярную пилу можно из болгарки и ручного резака без внесения каких-либо изменений в конструкцию рабочего инструмента. Основание выполняется из пиломатериалов, что позволяет существенно упростить изготовление, избавляя от необходимости применять сложное сварочное оборудование. Пошаговая инструкция:
- Основание выполняется из бруса с размерами 40 на 40 миллиметров и листов фанеры.
- Столешница изготавливается из лакированной или ламинированной фанеры. В центре столешницы выполняется пропил, в который будет входить режущий диск.
- Снизу при помощи болтов или другого крепления фиксируют дисковую пилу.
- Устанавливается выключатель, который позволяет включать пилу без поднятия столешницы. Также можно выполнить циркулярку без включателя, для чего рабочую пилу переводят в режим «Включено», и в последующем останется только подать напряжение на инструмент.
- Из мебельных направляющих можно сделать передвижной упор, который крепится уголками к противоположной от выключателя стенке циркулярки. Наличие такого упора позволяет существенно упростить распил древесины.
- Продольный упор выполняется из металлического уголка, а его перемещение осуществляется за счет ослабления болтов. Фиксирующие болты находятся в небольших, расположенных параллельно друг другу, пропилах столешницы.
- Останется провести пробный запуск инструмента и при необходимости выполнить его регулировку.
Такой вариант изготовления циркулярной пилы станет отличным выбором в случае необходимости инструмента для распила досок толщиной до 3 сантиметров. Если же требуется изготовить мощный и многофункциональный аппарат для дома, то используют электродвигатели с мощностью в 5 кВт и более, которые позволяют обрабатывать и распиливать доски толщиной в 5−8 сантиметров.
Некоторые мастера изготавливают более сложный инструмент, подразумевающий использование мощных электромоторов, клиноременной передачи и пильных дисков большего диаметра. При наличии каких-либо сложностей в сети можно найти тематические видео, рассказывающие о том, как сделать циркулярку своими руками.
Originally posted 2018-04-18 12:27:28.
Круглопильный станок из ручной циркулярки
Устройство круглопильного станка
Чтобы обеспечить максимальную безопасность при работе с круглопильным станком, стол рекомендуется привинтить к полу. Столешница должна быть как можно толще. Для увеличения степени прочности можно обшить ее тонкими металлическими листами. Это же увеличит скольжение заготовок, сделает работу более комфортной. Главное отличие станка от настольного типа конструкции — крепление болгарки производится не над столом, а под его поверхностью.
Для надежной фиксации используются саморезы, хомуты и другие специально заготовленные детали. Щель в столешнице тоже должна составлять порядка 4 мм от каждой стороны циркулярного диска. При необходимости можно оборудовать станок направляющими элементами из бруса, закрепленными саморезами.
Из болгарки сделать циркулярку очень просто
Важно соблюдать правила безопасности. Станок желательно оборудовать защитным оргстеклом
Заготовки подавать другими заготовками. Помнить, что нижняя часть диска должна вращаться по направлению к мастеру. Нельзя становиться при работе на одной линии с кругом, так как при очень высоких оборотах он может соскочить. Во время работы мастер обязан быть максимально бдительным и осторожным.
Схема проверки работоспособности циркулярной пилы
Видео по теме: Циркулярка из болгарки
Публикации по теме
Создание фрезерно-копировального станка в домашних условиях
Варианты изготовления фрезера из болгарки своими руками
Технологии изготовления отрезного станка из болгарки своими руками
Параллельный упор для циркулярки своими руками

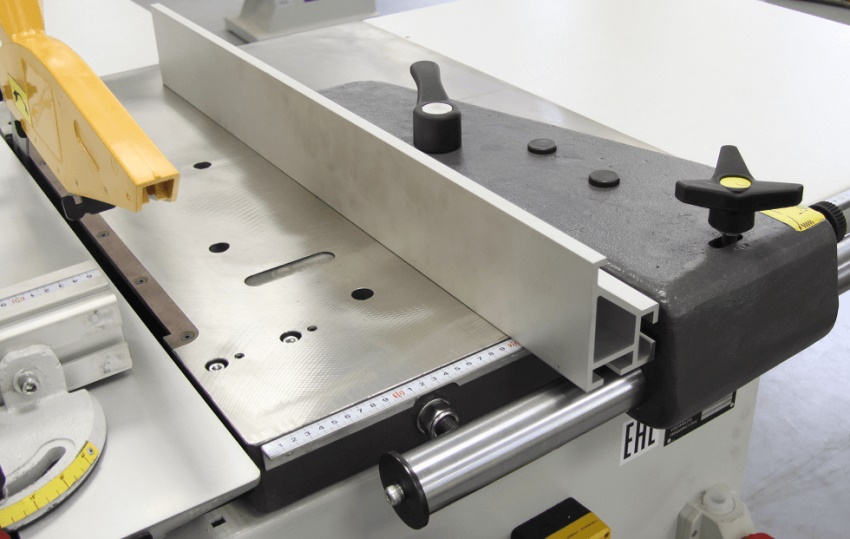

Параллельный упор – обязательное приспособление на циркулярном столе, без него выполнить ровный срез практически невозможно. Изготовить его самостоятельно можно следующим образом:
- Из трех полос ламинированного ДСП следует выполнить U-образный профиль, внутрь нужно поместить и зафиксировать вставки, которые придадут жесткости. В итоге получится квадратное сечение.
- Из двух параллельно расположенных реек делается направляющий канал, который болтами прикручивается к торцу стола в перпендикулярном пильному диску положении.
- Затем из МДФ выполняется перевернутая Т-образная конструкция, которая прикручивается к упору и вставляется в канал.
Параллельный упор для циркулярки можно изготовить самостоятельно
Для фиксации упора изготовленной своими руками самодельной циркулярки удобно использовать оригинальные слоты. В качестве механизма блокировки подойдут болты с резьбой, гайки и деревянные шайбы, понадобится отверстие в нижней плоскости упора. Затягивание болта способствует надежному прижиму упора к столешнице. Такая конструкция позволяет быстро и без проблем устанавливать необходимые размеры пропилов.
Деревообрабатывающий станок – капитальное изделие для дома
Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.
1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.
Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.
Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.
Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.
Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:
- отпускаем гайки на стойках;
- крутим винт, который нажимает на упор, поднимая или опуская стол;
- затягиваем гайки шпилек;
- выполняем аналогичную регулировку для второй половины рабочей поверхности.
Многофункциональный станок для деревообработки
Техника безопасности
При подготовке заготовок из ДСП или толстой фанеры неизбежно использование той самой циркулярной пилы, которая в дальнейшем станет составной частью формируемого торцовочного станка. Вся потенциальная опасность проведения работ по изготовлению станка своими руками связана именно с этим инструментом.
Желательно проводить работы на профессиональном верстаке, но если по каким-то причинам это невозможно, то следует внимательно следить, чтобы зубья пильного диска случайно не касались какой-нибудь поверхности, ну, и конечно же, ни в коем случае не задели какую-нибудь часть вашего тела. Режущий инструмент – предмет повышенной опасности для пользователя.
Механические неисправности
Симптомы таких неисправностей могут проявляться по-разному, но почти всегда работа сопровождается посторонним шумом. Это может быть свист, скрежет или щелчки. Сейчас, пока двигатель и редуктор еще в сборе, необходимо установить, что из них неисправно. Попробуйте покрутить двигатель за вал. Он должен вращаться довольно тяжело, но равномерно, т.е. не должен подклинивать.
Компановка циркулярной электропилы.
Если вал двигателя не вращается или вращается рывками, неисправен двигатель. Разбирайте его и смотрите подшипники. Первый стоит в корпусе двигателя, другой на его роторе. С полной уверенностью можно считать, что виноват один из них. Хорошо бы первый, его поменять довольно легко.
Если же виноват подшипник на якоре двигателя, можете смело нести его в ремонт. Снять его самостоятельно без специального приспособления практически невозможно. Кроме того, все попытки сделать это могут привести к повреждению якоря. В мастерскую придется нести не всю пилу, а только ротор. Это легче и обойдется дешевле.
Основной неисправностью редуктора является износ зубьев шестерни. В этом случае она подлежит замене
Также следует обратить внимание на шлицы якоря. Они тоже не должны иметь повреждений
Алгоритм сборки самодельной циркулярной пилы
Сборку деревообрабатывающего станка по приведенному ранее чертежу выполняют в такой последовательности:
- из уголков делают прямоугольную раму;
- к ней приваривают четыре ножки по углам нужной высоты;
- на высоте около 200 мм от их нижнего края делают обвязку из уголков;
- на верхней раме монтируют вал;
- фиксируют на одной его стороне ведомый шкив, а на другой – диск;
- изготавливают и прикрепляют к станине стол с подъемным механизмом;
- на нижней раме делают площадку из уголков или листового металла под электродвигатель;
- на валу мотора фиксируют ведущий шкив;
- надевают ремень на шкивы;
- на боковой панели агрегата монтируют кнопки включения и отключения и электрощит;
- с помощью проводов подходящего сечения соединяют элементы электрической цепи оборудования (двигатель, кнопки, защиту);
- подводят питание к станку от стационарной сети.
Заключительным этапом является проверка работоспособности собранного оборудования. Для начала стоит убедиться в свободном вращении всех подвижных деталей: для этого достаточно просто покрутить ведущий шкив рукой. После чего можно запустить агрегат в тестовом режиме. Если обнаружится сильная вибрация, то нужно будет проверить надежность болтовых соединений и фиксации диска.
Сделать циркулярную пилу можно со столом, состоящим из двух половин или цельным. В последнем случае в нем понадобится вырезать прямоугольную прорезь под диск. Конструкция станка со столом, состоящим из двух половин, показана в ролике далее. Также в данном видео продемонстрировано устройство подъемного механизма к этим частям.
Пошаговое руководство
Разберем последовательность действий при переделывании циркулярки в торцевую пилу. Особенностью «паркетки» является ее характерный ход. Двигать ею нужно вдоль поверхности разрезаемого материала, но никак не вертикально. Поэтому станок будет представлять их себя базис, который во-первых, позволит позиционировать и крепить заготовку, а во вторых, на нем есть основание с ограничителями, вдоль которого будет перемещаться циркулярная пила в устройстве (паркетка).
Подготовка основания
Основанием торцовки из циркулярки является прямоугольный лист толстой фанеры или ДСП, не деформированный. К основанию в дальнейшем будет жестко прикрепляться полка для движения циркулярной пилы.
В листе основания (в столе) нужно сделать прорезь для свободного прохождения пильного диска. Диск должен полностью разрезать заготовку, позиционированную на поверхности стола, поэтому пильные зубья должны заходить глубже его поверхности, но при этом диск должен свободно вращаться. Рекомендуется даже сформировать стол из двух листов ДСП или фанеры, прикрепленных друг к другу плашмя: тогда в верхнем листе нужно будет сделать сквозную поперечную прорезь для свободного движения пильного диска.
Определение высоты полки для поперечного движения
Если работающий на станке правша, то полка для циркулярной пилы должна быть расположена по правой кромке стола, чтобы была возможность закрепить на столе заготовку.
Следует отрегулировать выступ на циркулярной пиле на максимум и замерить, на какой высоте над столом нужно расположить полку для поперечного движения циркулярки, чтобы зубья ее пильного диска не задевали стол. Этот замер фактически определит максимальную толщину заготовок.
Конструирование полки
На поверхность стола относительно прорези следует закрепить саморезами фрагменты ДСП или толстой фанеры, нарастив их, прикручивая друг к другу, до ранее замеренного уровня высоты позиционирования циркулярной пилы.
Следует учесть, что на самом последнем уровне пойдет слой ДСП, который будет формировать полку для движения циркулярной пилы. Так что, наращивая высоту, следует помнить о толщине ДСП последнего слоя.
Полка для движения циркулярки состоит из двух частей, симметрично расположенных относительно линии пропила для свободного хождения диска. Фактически должны получиться 2 «моста», выставленных параллельно друг другу через пространство для пильного диска и правой кромке стола в самой правой части этого стола.
Выставление ограничителей
Когда полка для циркулярной пилы сформирована, то следует спозиционировать на ней эту самую пилу и разметить так, чтобы зубья диска попадали в вырез под них, но и при этом ничего не задевали. Следует отметить габариты корпуса на полках – именно по этим отметкам в дальнейшем нужно будет выставлять ограничители для движения циркулярной пилы.
Эти ограничители следует сделать из обрезков ДСП или толстой фанеры. Шириной они должны быть не менее 5 см. Их главная особенность – максимально ровная кромка, вдоль которой будет происходить перемещение циркулярной пилы. Ограничители следует выставлять так, чтобы циркулярная пила ходила вдоль них плотно и ровно, без какого-либо люфта.
Для этого рекомендуется выставить их изначально на клей, и пока он не схватился, протестировать хождение торцующего прибора. Если все выставлено верно, то ограничители (или направляющие) следует зафиксировать саморезами, прикрутив их к полкам. Так как направляющие имеют ширину 5 см, то ширину полок рекомендуется брать не менее 10 см.
Выставление направляющих для заготовок
Это должна быть полоска из ДСП или толстой фанеры, только здесь шириной уже не менее 10 см, так как у нее будет гораздо большая длина – направляющая должна быть длиннее стола на 20%, чтобы всегда была возможность закрепить ее струбциной в двух местах. Она устанавливается ближе к передней кромке стола под нужным углом к прорези для пильного диска, и закрепляется струбцинами.
Фиксировать на саморезы направляющую не нужно вовсе, так как в этом случае пропадет возможность корректировать угол отреза в случае необходимости. Направляющая для заготовок, естественно, должна быть одна, так как вторую просто невозможно будет закрепить струбциной в 2 местах. При работе на такой торцовке, заготовку нужно плотно прижимать к предварительно зафиксированной направляющей одной рукой, а другой (правой) производить отрезание заготовки циркулярной пилой.
Выбор инструмента
При выборе циркулярной пилы следует обращать внимание и учитывать особенности аппарата. Необходимо представить, для каких целей он приобретается и, зная их, изучить параметры конкретной модели. От внешнего диаметра модели зависят практически все остальные параметры циркулярки
От внешнего диаметра модели зависят практически все остальные параметры циркулярки.
Глубина пропила, её максимальный размер под прямым углом — одна из характеристик пилы. Манёвренностью отличаются модели с пропилом от 50 мм до 65 мм. Они идеально подходят для основных операций. Для работы на них не нужно обладать исключительными физическими качествами.
Работать с небольшими заготовками из тонких материалов удобно на инструменте с малыми габаритами и низким порогом. Выпускаются аппараты с параметрами пропила 130 мм и более, это профессиональные модели. В таких случаях стационарная установка будет оптимальным вариантом для комфортной работы.
Мощность инструмента также связана с внешним диаметром диска. Чем он больше, тем мотор мощнее. При работе двигателя дисковая пила испытывает большие нагрузки, поэтому необходимо, чтобы машина имела запас мощности. Если его не будет, то это не только повлияет на качество работы, но и сам аппарат из-за перегрева выйдет из строя.
Почти у всех моделей вертикальное положение пильного диска. Угол наклона варьируется от 90 до 45°. Это осуществляется при помощи специального механизма, который оснащён градуированной шкалой.
Более жёсткая с хорошим сроком эксплуатации — это литая подошва. Многие предпочитают такое основание у инструмента, а не из штампованного металла.
При выборе модели хороши бы опробовать её в работе, что даст возможность правильно оценить товар.
Как сделать из болгарки “циркулярку” по дереву своими руками?
Циркулярная пила полезна, а иногда — просто необходима для домашнего мастера. Владельцы частных или дачных домов постоянно что-то ремонтируют, создают, перестраивают. Основным материалом является древесина или ее производные — фанера или ДСП, которые необходимо кроить, резать на заготовки или детали.
Приобретение ручной дисковой электропилы требует расходов, а создание стационарной циркулярки своими руками невозможно без рабочего вала и электродвигателя. Удачным выходом из положения станет использование в качестве приводного механизма болгарки, которая снабжена посадочным местом под пильный диск, имеет собственный электродвигатель. Понадобится лишь создание внешней оснастки, превращающей обычную УШМ в разновидность дисковой (циркулярной) пилы.
