Что лучше виброплита или вибронога

Вибротрамбовки

Первоначальное название вибротрамбовки для уплотнения грунта – «вибронога». В отличие от виброплиты, которая обеспечивает поверхностное уплотнение, вибронога работает «в глубину» и способна утрамбовать слои грунта толщиной до 70 см.

Небольшая площадь стального основания (до 10 см²) предназначена для нанесения мощных точечных ударов по рабочей поверхности. Двигатель передает толчкообразные колебания высокой амплитуды на поршень, который приводит в действие стальную пластину. В процессе работы сила ударов по поверхности заставляет вибротрамбовку подпрыгивать на высоту до 60 см, из-за чего ее еще называют «прыгающей ногой».

Вибронога – оптимальный виброуплотнитель грунта на участках, труднопроходимых для другой техники: в узких траншеях, вдоль фундаментов и дренажных колодцев, при прокладывании кабелей и трубопроводов.

Несмотря на свои достоинства, вибротрамбовка не используется при уплотнении асфальта или тротуарной плитки: эти покрытия могут пострадать от сильных ударов. По производительности вибротрамбовки уступают другим видам виброоборудования. Поэтому на больших участках лучше выполнять уплотнение грунта виброплитой или виброкатком.

Как и виброплиты, вибротрамбовки бывают дизельные, бензиновые и электрические. Выбор агрегата по типу двигателя осуществляется по аналогии с виброплитами.

Эффективность работы вибротрамбовок определяется:

• ударной силой;
• площадью основания;
• рабочей частотой;
• весом (возможные варианты – от 50 до 80 кг);

Площадь и тип рабочей поверхности

При одинаковых показателях веса и вибрационного усилия большее давление на материал будет осуществлять та виброплита, которая имеет меньшую площадь поверхности. С другой стороны, агрегат с рабочей поверхностью большей площади будет более эффективным при необходимости провести работы на большом участке, но и мощность должна быть более высокой. Все это обязательно стоит учитывать при выборе, взвешивая особенности проводимых работ.

Рабочая поверхность выполняется из чугуна или стали. Оба материала одинаково хороши, так как способны выдерживать солидные вибрационные нагрузки.

Рейтинг лучших: 5 проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

• Ремонт дорожного покрытия.
• Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

• Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
• Ручной стартер для запуска.
• Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
• Виброплита оснащена топливным баком на 3,6 литра.
• Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

• Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
• Прекрасно заводится в мороз;
• Легко перемещается вручную (не требует много усилий);
• Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

• Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
• Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
• Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
• Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
• Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

• Большой моторесурс у двигателя.
• Высокое качество материалов, из которых изготовлен аппарат.
• Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

• Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
• Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
• Оснащена мягкой рукояткой, которая гасит вибрации.
• В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
• Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

• Простая в управлении.
• Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

• Двигатель виброплиты этой модели установлен на усиленной раме.
• Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
• Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
• Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
• Есть оросительная система с баком на 10 литров.
• Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
• В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

• Легко заводится.
• Неплохое качество сборки.
• Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

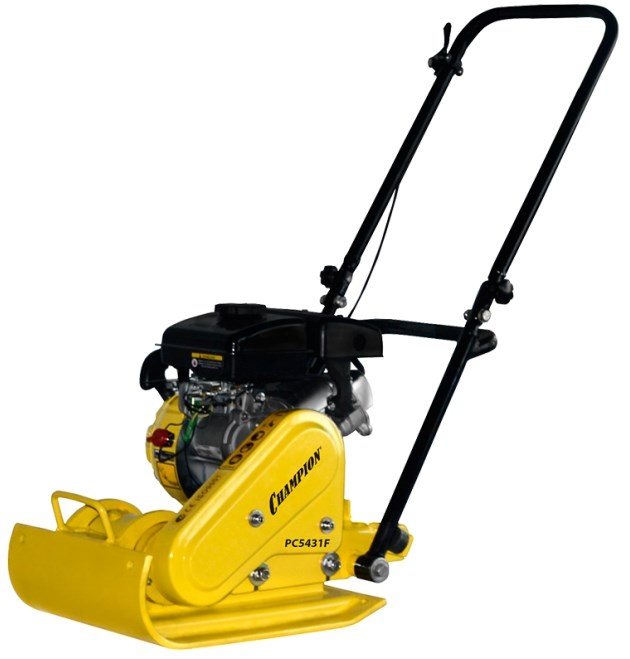

CHAMPION PC5431F

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

• Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
• Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
• Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
• Есть датчик уровня масла в двигателе.
• Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

• Компактная и легкая виброплита, удобна в использовании и перевозке.
• Отлично выполняет свою работу.

Техобслуживание и уход за виброплитами

Вне зависимости от типа оборудование, осуществляющее трамбовку для уплотнения грунта, нуждается в правильном обслуживании. Выделим основные рекомендации:

• На этапе подготовки необходимо проверить масло и долить его, залить топливо (бензин, солярку). При выборе технических жидкостей необходимо следовать рекомендациям завода-изготовителя. В дальнейшем проверка смазки должна осуществляться каждый день.
• Новая техника требует обкатки в течении пяти часов без повышенной нагрузки с последующим обслуживанием систем и сменой масла.
• Периодически необходима замена фильтров, в которые попадают посторонние элементы и забивают изделие. Отказ от выполнения такой работы может привести к поломке.
• Ходовую часть необходимо периодически чистить, удалять следы грязи и смолы. Для этого можно использовать бензин / керосин.
• При наличии водного бака необходимо периодически его проверять на факт протечек и повреждений.

Также в процессе обслуживания необходимо проверять детали на факт повреждений, контролировать работу управляющих элементов и т. д. Подробные инструкции по обслуживанию дает завод-изготовитель.

Как выбирать?

Подбор типоразмера рассматриваемого оборудования производится по следующим критериям:

1. По площади уплотнения: если она относительно невелика – до десятка квадратных метров, то применение виброноги технологически целесообразно.
2. По характеру уплотняемого материала – вибронога хороша для заделки и уплотнения битумом трещин, имеющихся в бетоне, трамбовки щебня, грунта, но неприемлема для керамической дорожной плитки и прочих штучных покрытий, которые изготовлены из малопластичных материалов. При этом площадь плиты значения не имеет.
3. По наибольшей глубине зоны уплотнения. Обычно отскок виброноги во время обратного хода составляет до 600 мм при трамбовке на воздухе, и до 150 мм – на основании.
4. Тип привода, который может быть бензиновым или дизельным. В последнем случае развивается повышенная мощность, но устройство становится более тяжёлым для перемещения, и издаёт больше шума при эксплуатации. Есть недостатки и у бензинового привода – по соображениям техники безопасности им недопустимо работать в плохо проветриваемых пространствах.
5. По частоте вибраций (эксцентриситету кулачкового механизма). С ростом вибрации снижается время, необходимое для уплотнения, однако одновременно уменьшается и долговечность механизма, который постоянно работает в условиях значительных знакопеременных нагрузок. Поэтому обычно ищут компромисс между частотой и амплитудой вибраций. Оптимум в большинстве случаев находится в диапазоне частот 300…700 мин-1: в таком случае и производительность процесса достаточно высока (до 3 м2/мин) и условия работы оператора неплохие.

1. От состава грунта: если уплотняемый материал обладает повышенной влажностью, то его сцепление со смежными поверхностями корпуса и сильфона увеличивается. Как следствие, возрастают нагрузки, а сильфон, изготавливаемый из полиуретана низкого давления, может треснуть. Поэтому виброногу следует использовать на материалах с малой влажностью.
2. По допустимому усилию уплотнения в конечный момент соприкосновения плиты с материалом. Для бензиновых виброног этот параметр находится в пределах 750…1350 кг.

Изготовление ручной трамбовки

Существует множество вариантов изготовления трамбовщика своими руками. Кто-то изготавливает массивные конструкции, полностью состоящие из железа, однако в этом случае потребуется выполнит сварку. Другие предпочитают обойтись подручными материалами. Рассмотрим оптимальный вариант изготовления ручной трамбовки для уплотнения грунта, песка и гравия.

Для этого потребуется стандартный брус квадратного сечения на 100 — 150 мм. Он не должен быть гнилым или расслоившимся.

Полезно! Некоторые используют круглые бревна, но при помощи таких трамбовщиков невозможно полноценно уплотнять основание в углах.

Также нужно будет подготовить:

• Стальную пластину толщиной не менее 2 мм.
• Круглую палку длиной около 450 мм (она будет выполнять роль ручки будущей трамбовки). Для этого можно использовать ненужный черенок от лопаты.
• Шурупы и столярный клей.

Делаем заготовки

Конструкцию будем готовить по чертежу, показанному ниже.

После подготовки всего необходимого, отпилите торцы бруса под прямым ровным углом, согласно размерам. После этого необходимо при помощи рубанка выровнять плоскость нижнего торца бруска и снять с ребер заготовки фаски размером порядка 5 мм.

Чтобы в процессе работы не получить многочисленные занозы, рекомендуется зашкурить и отшлифовать поверхность бруска.

Изготавливаем «башмак»

Следующий этап создания трамбовочного инструмента своими руками — изготовление металлического «башмака» из листа стали. Для раскройки пластины используем следующий шаблон.

Либо, можно просто установить брус нижним торцом на лист металла и обвести его карандашом.

После этого необходимо:

1. Вырезать заготовку, как на картинке, при помощи специальных ножниц по металлу или используя болгарку.
2. Снять с «башмака» металлические заусенцы. Для этого удобнее всего зажать заготовку в тисках и удалить лишнее напильником.
3. Не снимая «башмака» из тисков, высверлить отверстия для шурупов, по ранее отмеченным точкам.
4. Зачистить поверхность наждачкой.
5. Согнуть «крылья» заготовки и установить брус в «башмак». Если заготовка оказалась чуть шире, необходимо подбить «крылья» при помощи молотка.
6. Поместить сверло в отверстия для шурупов и просверлить дерево с небольшим наклоном.
7. Зафиксировать винты со всех сторон.

Устанавливаем ручку

Отступив 100 мм от верхнего края бруска, необходимо наметить центр будущей ручки. Для этого необходимо сначала замерить диаметр черенка от лопаты. Допустим он составляет 36 мм. Для того чтобы ручка не болталась, нужно использовать сверло, диаметр которого будет на несколько мм меньше диаметра рукоятки. При этом стоит учитывать, что наружная часть отверстия в бруске будет чуть больше внутреннего диаметра, поэтому в процессе работы необходимо периодически вставлять ручку в брус и проверять насколько плотно она садится.

Если рукоятка не входит в отверстие, ни в коем случае не стоит пытаться забить ее молотком. В противном случае брус может треснуть и изготовление трамбовщика для земли, песка и гравия своими руками придется начать заново. Намного проще немного обстругать черенок до требуемого диаметра.

После того, как отверстие будет готово, необходимо нанести на его стенки клей и установить ручку. Излишки клеевого состава можно удалить тряпкой. Для того чтобы ручка держалась плотно, нужно зафиксировать ее при помощи длинного шурупа, который необходимо вкрутить с одной из сторон бруса.

Когда клей наберет прочность, можно начинать использовать трамбовщик. Хранить самодельный инструмент лучше всего в сухом месте, либо можно предварительно покрасить заготовку, чтобы она прослужила дольше. При необходимости стальную насадку можно легко заменить на новую.

Виды виброплит и рекомендации по их выбору

В строительстве используют самые различные виброплиты, которые могут отличаться друг от друга:

• массой;

• способом питания и мощностью;

• вибрационным усилием;

• размерами подошвы;

Кроме того, работа каждой виброплиты характеризуется и другими важными техническими параметрами, например:

• мощностью;

• расходом горючего или электроэнергии;

• частотой и амплитудой вибрации;

• скоростью движения и пр.

Масса

Масса виброплит является одним из самых важных ее технических характеристик. По этому параметру их делят на:

1. Легкие (до 75 кг).

2. Универсальные (от 75 до 90 кг).

3. Среднетяжелые (до 200 кг).

4. Тяжелые (от 200 кг).

Легкие и универсальные агрегаты чаще всего используются при обустройстве территорий, прилегающих к загородным коттеджам/домам, например, при укладке тротуарной плитки. В сельском хозяйстве их применяют, если нужно утрамбовать слой грунта толщиной не более 25 см.

Примечание: для укладки тротуарной плитки дополнительно понадобится специальная насадка с резиновым или полиуретановым ковриком. При этом общий вес виброплиты не должен превышать 170 кг

Среднетяжелые виброплиты хорошо зарекомендовали себя при уплотнении крупнофракционных грунтов и укладке асфальта. Они эффективно уплотняют слой грунта до 30 см и кроме того используются при укладке асфальта и осуществлении ландшафтных работ.

Ремонт и укладка дорожного полотна, засыпка траншей и уплотнение грунтов толщиной до 85 см требуют применения тяжелых, массой более 500 кг, вибромашин.

Двигатели

Серийно выпускаемые виброплиты комплектуются тремя видами двигателей:

1. Бензиновыми.

2. Дизельными.

3. Электро.

Самые тяжелые виброплиты комплектуются дизельными моторами мощностью порядка от 3,0 до 24,5 кВт. При этом масса таких машин может достигать одной тонны. По заверениям их производителей они могут заменить каток весом порядка 7-ми тонн.

Внимание! Виброплиты с дизельными моторами не рекомендуется применять в условиях отрицательных температур.

Наиболее востребованы при проведении различных работ виброплиты с бензиновыми двигателями. Они отличаются простотой управления и, кроме того, беспроблемно работают в любое время года. Бензиновые двигатели при этом имеют мощность от 1,8 до 9,8 кВт.

Виброплиты с электромоторами встречаются редко. Связано это с тем, что радиус их работы ограничен длиной шнура электропитания, да и мощность их сравнительно невелика – от 0,25 до 2,2 кВт. Однако для работы в помещениях они подходят больше, чем агрегаты с двигателями внутреннего сгорания – ведь у них полностью отсутствуют выхлопные газы.

Вибрационное усилие

Еще один важный параметр виброплиты – величина вибрационного усилия. От него зависит степень трамбования. При этом, выбирая между одинаковыми по массе виброплитами, предпочтение нужно отдавать агрегату с более высоким вибрационным усилием. Например, виброплиты с величиной вибрационного усилия до 10 кН не подходят для укладки асфальта. Да и при укладке тротуарной плитки потребуются машины с вибрационным усилием порядка 16-20 кН.

Площадь подошвы

Производительность виброплиты определяется ее весом и площадью рабочей поверхности. При этом, чем тяжелее будет эта деталь и чем больше будут ее размеры, тем производительней будет и сам агрегат. Поэтому, выбирая виброплиту из числа одинаковых по габаритам и мощности агрегатов, предпочтение следует отдавать более тяжелому.

Однако, если важна не производительность, а качество уплотнения поверхности, то при одинаковой массе и вибрационном усилии лучше выбрать машину с меньшей площадью подошвы. В этом случае чем меньше будет площадь рабочей плиты, тем сила удара будет распределяться равномернее и уплотнение поверхности будет качественнее.

Как устроена вибронога

Привод виброноги может быть электрическим или от двигателя внутреннего сгорания. Учитывая, однако, степень погружения устройства во влажную среду, а также требования к автономности применения, виброноги производят только с бензиновым приводом.

Поскольку устройство используется для локального утрамбовывания материала, например, под основания колонн, столбы, дренажные колодцы и пр., оно должно быть компактным и удобным для применения. В отличие от виброплит, виброноги имеют пониженную вертикальную устойчивость, а потому требуют от исполнителя более высоких физических усилий. Кроме того, локальное виброуплотнение часто востребовано при неотложных ремонтно-восстановительных работах, а потому соответствующая техника входит в комплект оборудования, которое используется службами по чрезвычайным ситуациям.

Устройство виброноги:

1. Кулачково-эксцентриковый механизм.
2. Вал.
3. Двигатель с бачком.
4. Возвратная пружина.
5. Шатун с поршнем.
6. Корпус с ручками.
7. Уплотняющая плита.
8. Сильфон.
9. Система управления.

Площадь трамбующей плиты виброноги небольшая, и не превышает 500…600 мм2. Это обеспечивает устройству повышенную стабильность, снижает вес, и при одной и той же мощности привода позволяет генерировать вибрации с увеличенной амплитудой. Повышенная частота вибраций приводит к увеличению кинетической энергии и способствует улучшению качества трамбовки. Вместе с тем, это не позволяет производить уплотнение при реверсном перемещении поршня.

Особые требования предъявляются к двум узлам виброноги – раме и плите. Они испытывают значительные динамические нагрузки, а плита, кроме того, ещё и сопротивление уплотняемого материала, которое стремится оторвать плиту от поршня при его перемещении вверх. Поэтому, данные детали изготавливают из штампованного проката средне- и высокоуглеродистых сталей, и подвергают нормализации – процессу термообработки, который снижает перепад напряжений в различных частях деталей.

Применение высокопрочных сплавов в некоторых конструкциях виброног (преимущественно малых размеров) себя не оправдывает: масса устройства действительно уменьшается, но одновременно возрастают и инерционные усилия на ручки, из-за чего управление виброногой усложняется. Падает и долговечность уплотняющей плиты.

Что предлагает профильный рынок?

Ведущими производителями виброног являются торговые марки Masalta (Япония), Biedronka (Польша), Scheppach (Германия). В последнем случае предусмотрена инновационная система гашения колебаний, в результате чего полностью вся вибрация кулачково-эксцентрикового механизма на ручки не передаётся. Остальные производители ограничились лишь применением виброгасительных материалов на ручках. Цена указанной продукции – от 60 тыс. руб. до 120 тыс. руб., в зависимости от производительности и мощности виброноги.

Газовый генератор для дома с автозапуском. Цена и устройство

Циклёвочная машина. Обновляем старый паркет

Лучшие виброплиты с электрическим приводом

Электрические плиты удобны для обустройства дорожек в саду или возведения небольших подсобных помещений с последующей заливкой бетонных полов. Они менее шумные, чем их топливные аналоги, и совсем не выделяют дыма. Вам нужно только позаботиться об удлинителя с достаточным сечением. Вот лучшие модели, которые пользуются повышенным спросом.

Zitrek CNCJ 72 FW-E

Рейтинг: 4.9

Возглавил категорию аппарат с мощностью электрического двигателя 4 кВт. Это высокий показатель, обеспечивающий достойную производительность, но содействующий увеличению расхода электроэнергии. Подключается модель к сети 380 В и совершает 680 ударов в минуту. Прямоугольная рама с изогнутой дугой для захвата оператором обеспечивает защиту двигателя, если агрегат случайно выпадет из рук. Глубина трамбовки виброплиты составляет 40 см, поэтому с ней можно не только класть тротуары, но и создавать отмостки. За счет вибрации строительное приспособление способно перемещаться до 12 м в минуту.

Среди электрических виброплит товар выделяется повышенной силой удара 13.7 кН. Это позволяет утрамбовывать грунт быстрее и качественнее. Узкая конфигурация делает агрегат лидером по проходимости в ограниченных местах. Еще это один из самых легких строительных агрегатов — вес виброплиты составляет 30 кг и ее можно поднять усилием одного здорового человека.

Достоинства

• компактные габариты;
• малый вес 30 кг;
• отменная мощность 4 кВт;
• воздействует на грунт с усилием 13.7 кН.

• при постановке нужно обо что-то опереть;
• необходимо подключение к сети 380 В;
• повышенный расход электроэнергии.

Zubr ZVPE-5 G

Рейтинг: 4.8

Электрическая виброплита подключается к бытовой сети 220 В и генерирует удар с силой 5 кН. Ее можно эксплуатировать на даче или даже в полевых условиях от бензогенератора для уплотнения почвы под заливку пола или кладку дорожек из плитки ФЭМ. Мощность 550 Вт обеспечивает глубину трамбовки до 20 см и при этом экономно расходует электроэнергию. Весит техника 40 кг и ее не сложно погрузить в машину двум пользователям. Для направления прямоходного аппарата предусмотрена выносная стойка из квадратной трубы с перпендикулярными обрезиненными ручками. На раме есть крючки для намотки удлинителя, поэтому провод не будет болтаться на корпусе во время транспортировки или валяться рядом в период хранения.

Подошва с габаритами 44х41 см имеет высоко загнутые края и легко перескакивает через мелкие камни и комки грунта. Благодаря такому форм-фактору она способна прямым ходом пройти 450 м² за час

На товар стоит обратить внимание, если на участке много неровностей.

Достоинства

• подключается к бытовой сети 220 В;
• удобная рукоятка с антискользящими накладками;
• прочная сварная рама;
• экономное энергопотребление;
• есть крючки для намотки удлинителя.

• подходит лишь для создания небольших дорожек;
• нет колес.

ВИБРОМАШ ВУ-11-75

Рейтинг: 4.7

Завод “Вибромаш” предлагает электро виброплиту под одноименным названием с индексом “ВУ-11-75”. Это аппарат с огромной рабочей подошвой размерами 800х500 мм, и весом 80 кг. Он способен трамбовать землю до 30 см в глубину. Чтобы перевозить по месту большое устройство, предусмотрены колеса. Переставить виброплиту через препятствие не проблема, поскольку спереди есть дополнительная П-образная рукоятка. Основная ручка закреплена на двух вертикальных стойках и наделена антискользящими накладками. Производитель заявляет, что ресурс вибратора достигает 900 рабочих часов.

Виброплита электрического типа примечательна соотношением мощности и силы удара. При потреблении 550 Вт/ч строительный аппарат генерирует воздействие с силой 11.3 кН. Конечно, у электрических трамбовщиков есть и большие показатели, но там двигатели в несколько раз мощнее. Если нужно утрамбовать грунт под заливку бетоном для создания полов или надежного фундамента, то среди бытовых виброплит — эта самая оптимальная.

Достоинства

• подключается к сети 220 В;
• сила воздействия 11.3 кН;
• трамбовка до 30 см в глубину;
• колеса для легкого перекатывания по месту;
• вспомогательная ручка для переноса через препятствия.

Примеры лучших доступных по цене виброплит

Patriot VT-60LB — модель американской торговой марки. Предназначается для уплотнения различных грунтов. Небольшой вес аппарата (66 кг), малые габариты плиты (40×40 см) вкупе с транспортировочным комплексом колес позволяют мобильно перемещать аппарат между строительными объектами. У модели достойные показатели частоты вибраций (93.9 Гц) и мощности мотора (5.5 л.с.), которые дают возможность проводить уплотнение на глубину до 15 см. Мотор 4-тактный бензиновый. В стандартный комплект поставки входит бак для воды. Стоимость аппарата 31-32 тысячи рублей.

Champion PC9045F – аппарат китайского бренда из категории универсальных виброплит для профессионального использования. Инструмент весом 90 кг и габаритами плиты 45×50 см способен в течение часа уплотнять до 416 м2 на глубину до 30 см. Двигатель здесь бензиновый 4-тактный мощностью 6.5 л.с. Основание плиты закруглено для повышения качества уплотнения вблизи углов, бордюров и столбов.

Средняя стоимость модели 32500 рублей.

Wacker Neuson DPS 1850 Basic – аппарат немецкой марки. Работает на дизельном топливе. Весит виброплита 110 кг и способна за час работы уплотнить до 660 м2 площади. Может применяться в строительстве и асфальтировании дорог, поскольку качество подшипников вибрационного механизма рассчитано на работу при высоких температурах. Производитель предусмотрел систему снижения уровня вибрации ручки, чтобы управляющему устройством оператору было относительно комфортно работать. Стоимость этой модели около 195 000 рублей.

Виды и характеристики виброплит

Основные характеристики виброплит:

• тип двигателя и его мощность;
• масса;
• вибрационное усилие;
• размер рабочей поверхности.

По типу двигателя и виду топлива виброплиты делятся на:

• бензиновые, работающие на бензине. Применяются для уплотнения в полевых условиях и на открытых участках.
• дизельные, работающие на дизельном топливе. Это мощная техника для работ в промышленных масштабах.
• электрические, работающие от источника переменного тока. Применяются в подвальных помещениях, в местах с повышенной пожароопасностью и т.д.

Наиболее востребованными являются бензиновые виброплиты. Виброплиты с двигателем внутреннего сгорания обладают высокой мощностью, могут работать автономно, но из-за выделяемых выхлопов такую технику нельзя использовать в помещениях. Недостатком дизельной виброплиты является ее цена, электрической – ограничение длины электрического шнура или невозможность выполнения работ при отсутствии источника питания. Однако, при одинаковых характеристиках, электрическая виброплита будет стоить на порядок дешевле виброплиты с бензиновым или дизельным двигателем, также она более легкая, с низким уровнем шума.

Следует отметить, что бензиновые виброплиты с гидравлическим приводом намного надежнее и долговечнее виброплит с механическим приводом.

По весу виброплиты делятся на:

• легкие (до 75 кг);
• универсальные (от 75 до 90 кг);
• среднетяжелые (от 90 до 140 кг);
• тяжелые (от 140 кг).

Эффективность применения виброплиты на 70% зависит от правильности подбора ее веса. Остальные 30% определяет вибрационное усилие, размер поверхности и тип двигателя.

Легкие виброплиты отлично подойдут для мелкого дорожного ремонта и ландшафтных работ, трамбовки мелких грунтов толщиной до 15 см, для укладки тротуарной плитки.

Универсальные виброплиты применяются для ландшафтных работ, ямочного ремонта дорожного покрытия из асфальта, ремонта дорожных покрытий после прокладки инженерных коммуникаций, для трамбовки грунта толщиной до 25 см.

Среднетяжелые и тяжелые виброплиты применяются для трамбовки оснований возводящихся дорог, уплотнения обратной засыпки траншей по периметру фундамента, для ремонта дорожного покрытия из асфальта, трамбовки грунта толщиной от 25 до 60 см.

Вибрационное усилие (ударная сила) – показатель мощности толчков, передаваемых от вибратора к плите. Чем больше этот показатель, тем более плотные материалы она сможет утрамбовать. К примеру, для утрамбовки асфальта рекомендуется приобретать модели с вибрационным усилием примерно в 15 кН, а для укладки тротуарной плитки хватит и модели с ударной силой в 10 кН.

Мощность двигателя определяет возможность двигаться по вязкой поверхности, находящейся под уклоном. В процессе работы виброплита сама тянет себя вперед, если показатель мощности низкий, плита будет утопать в грунте и зарываться на подъемах. Т.е. чем больше мощность двигателя виброплиты, тем лучше она будет справляться со своей задачей и тем меньшее усилие приложит для этого оператор.

По способу перемещения виброплиты делятся на:

• прямоходные (или нереверсивные), в которых перемещение осуществляется только в одном направлении – вперед;

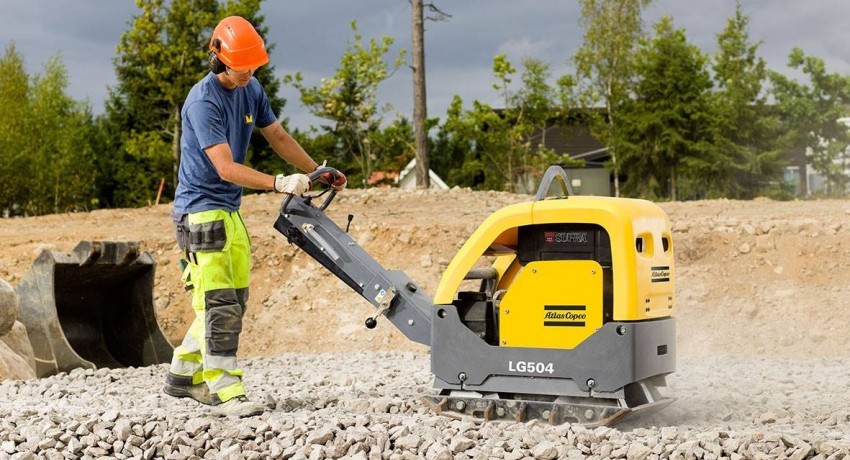

• реверсивные – могут двигаться как вперед, так и назад.

Основное преимущество реверсивной виброплиты в том, что она имеет задний ход, и нет надобности ее разворачивать. Такое удобство уменьшает время выполнения работ и физические затраты на них. Реверсивные модели незаменимы при выполнении работ для трамбовки в труднопроходимых местах, на ограниченной площади, в траншеях, котлованах, фундаментах малоэтажных зданий, там где невозможно развернуться.

Глубина уплотнения (воздействия на материал) для виброплиты колеблется в среднем от 15 до 40 см. Хотя многие производители и указывают точную глубину уплотнения для своих виброплит, доверять этому параметру не стоит. Он сильно зависит не только от конкретной модели, но и от условий работы, а также от материала, который вы собираетесь утрамбовать. При подборе виброплиты для разных видов работ лучше ориентироваться на ее вес и ударную силу.

Производительность виброплиты – это площадь обрабатываемого пространства в единицу времени, она может составлять от 100 до 900 кв.м в час.

Вибротрамбовка Кентавр ВТ95

Технические характеристики этого украинского «башмака» несколько уступают зарубежным. Он выдает всего 12 кН ударной мощи, с невысокой частотой 270 биений за минуту времени. Для асфальта его использование непрактично, так как хорошего уплотнения не будет. Зато для земляных работ – это лучшая вибронога по хорошей цене, уплотняющая на 4 см вглубь.

Плюсы:

• Недорогой и неприхотливый инструмент отечественного производства для земляных работ на стройке;
• Мотор отлично защищен от проникновения пыли и влаги;
• Снижение компрессии на старте облегчает запуск тросом;
• Узкая ударяющая поверхность на 27 см – незаменима для прокладки трубопроводов, стоков кабелей;
• Прочная рукоятка с антивибрационными прокладками.

Минусы:

Среднее качество материалов и сборки.
