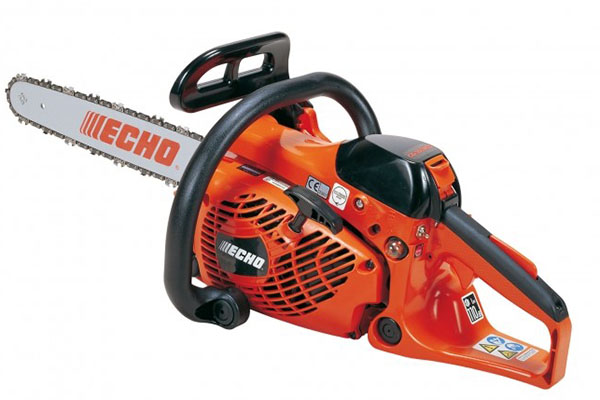

Echo CS 353ES: обзор бензопилы, характеристики, отзывы, инструкция

Недостатки

Судя по отзывам владельцев, существенных изъянов в конструкции пилы не обнаружено. Значительная часть отказов и неисправностей является следствием плохого обслуживания и неоправданной экономии на качестве топлива и смазочных материалов.

Многие пользователи сходятся во мнении, что для экономной, но полноценной смазки цепи лучше использовать несложную встроенную автоматику.

Несмотря на профессиональный статус, стоимость бензопилы Эхо 353ЕС варьируется в доступном ценовом диапазоне. В центральных регионах страны купить новый инструмент можно в среднем за 13800-14200 рублей.

Стоимость инструментов категории б.у. определяется техническим состоянием и уровнем износа. В информационном рекламном поле имеются предложения по продаже подержанных моделей стоимостью 6-8 и более тысяч рублей.

Значительную часть импорта бензопил бытового и профессионального класса составляет продукция ведущих зарубежных брендов. В перечне рейтинговых моделей — популярные бензопилы Makita EA3203S40B, Hitachi CS33EB, Husqvarna 135, Stihl MS 180 и ряд других идентичных по эксплуатационным параметрам разработок.

Пилы отечественного производства из ближнего зарубежья на рынке представлены доступной по стоимости продукцией брендов Зубр, Калибр, Энергомаш, Кедр и Партнер.

Цепная пила Эхо версии CS-350WES

Бензопила Echo CS-350WES – это профессиональный инструмент для бытовых нужд. Его можно использовать как для распиливания стройматериалов, срезов сучков и веток, так и для валки небольших деревьев в саду или загородном доме. Грамотное распределение веса по корпусу, эргономичные рукоятки и система антивибрационного гашения позволяют пользователю комфортно работать длительное время. Бензопила оснащена двухтактным двигателем с рабочим объёмом 35,8 см 3 и воздушным охлаждением. Мощность инструмента составляет 1,48 кВт, благодаря чему максимальная скорость вращения цепи достигает 13500 об/мин.

Рекомендуется использовать бензин марки 89 или с большим октановым числом. Нельзя заливать топливо, в котором больше 10% этилового спирта.

Запускается бензопила Эхо 350 электронным зажиганием CDI и системой «Лёгкий старт» с праймером. Для быстрого запуска пилы с холодным двигателем, на корпусе есть ручка, регулирующая заслонку подачи воздушно-топливной смеси на карбюратор. Так же, как и у предыдущей модели инструмента, цепь смазывается маслом автоматически, но есть возможность регулирования интенсивности его подачи. При максимальной нагрузке расход топлива за 1 час оставляет 1,12 л. Для безопасности пила оснащена защитным щитком перед рукояткой и инерционным тормозом пильной цепи. Натяжение цепи производится с помощью бокового регулирующего винта.

Технические характеристики бензопилы марки Echo версии CS-350WES:

длина пильной поверхности – 40, 30 и 35 см;
шаг пильной цепи – 9,53 мм;
вместительность бачка для масла, смазывающего цепь – 230 мл;
вместительность топливной ёмкости – 370 мл;
размеры (ДхШхВ) – 39,2х23,3х24,2 см;
уровень мощности звука – 110 дБ.

Вес цепной пилы CS-350WES равен 3,6 кг, но без учёта пильной цепи, шины, и расходных материалов (бензин и масло). Чтобы курок газа не был случайно нажат, на инструменте есть блокиратор. Для защиты рук от разорвавшейся или слетевшей цепи на пиле установлен уловитель цепи и защитный щиток задней рукоятки. На глушителе бензопилы Echo CS-350WES-14 предусмотрен кожух, который предохраняет пользователя от случайного ожога при соприкосновении с ним.

В комплекте с инструментом идёт пильная цепь с шиной и чехлом, руководство по ремонту и эксплуатации, Т-образный ключ (10х19 мм) и маленькая отвёртка.

Сравнительная таблица с характеристиками бензопил 350WES и 353ES:

http://benzopilu.com/benzopily/benzopila-echo-cs-350wes

http://glav-dacha.ru/benzopila-marki-echo/

Еще несколько отличительных особенностей

«Легкий пуск» Бензиновые пилы ECHO оборудованы праймером для подкачивания топлива и системой легкого запуска , именуемой «EZ-Start». Есть возможность регулировать подачу масла насосом, а сам насос изготовлен из высокоуглеродистой стали. Многим известно, что у дешевых некачественных бензопил нужно несколько раз тянуть ручку стартера, чтобы , наконец, запустить холодный двигатель. Понятно, что при этом детали системы запуска изнашиваются очень быстро. С целью предотвращения подобных казусов, у бензиновых пил ECHO установлена ручная помпа. Если нажать на нее два-три раза, то двигатель запускается моментально, с полуоборота.
У всех бензопил ECHO смазка режущей цепи происходит автоматически.
Специалисты фирмы ECHO применили эффективную систему амортизации. Если учесть еще и удобную ручку, то становится ясно, почему человек, работающий пилой ECHO, почти не чувствует нагрузки на плечи, спину и предплечья. Таким образом, повышается производительность труда.
Часто пилы, особенно бытовые, оснащены системой фронтальной натяжки пильной цепи. Это очень сложно и неудобно. У японских бензопил ECHO, для большего удобства использования, применяется эксклюзивное расположение механизма натяжки режущей цепи – сбоку. Такой профессиональный боковой натяжитель облегчает повседневную работу.
Облегченное снятие крышки. Крышка цилиндра японских бензопил ECHO фиксируется пружинными зажимами из прочного пластика. Стоит лишь легко нажать на защелку – и крышка открывается. По сравнению с выкручиванием болтов и шурупов, как у других бензопил, это очень легко и просто. Незначительным движением руки вы получаете доступ к основным узлам цилиндро-поршневой группы, требующей регулярного ухода: очистки воздушного фильтра, замены свечей, очистки ребер цилиндра.

Ознакомиться с подробными техническими характеристиками качественных профессиональных бензопил ECHO вы можете в интернет-гипермаркете садовой техники «С торгом» — официальном дилере японской компании ECHO.

CS-510

Данная модель создана как полупрофессиональное устройство повышенного уровня. Ее отличает большой резерв крутящего момента, возможность надежной работы в тяжелых условиях. Основные характеристики:

цилиндр с используемым объемом 49,3 см³;
мощность двигателя 3,5 л.с.;
3 ступени очистки воздуха;
таймер для запуска;
декомпрессионный клапан;
возможность настроить каналы цилиндра;
система запрета от случайного включения;
переключатель для разных температур, обеспечивающий запуск пилы с холодным двигателем;
боковое устройство для натяжения цепи;
меняющаяся производительность маслонасоса;
подогрев топлива;
мгновенная аварийная остановка пильного механизма.

Среди основных достоинств модели:

картер двигателя повышенной прочности из металла;
легкая замена приводной звездочки пильного гарнитура;
повышенная прочность элементов шатунно-кривошипного узла;
внутреннее покрытие цилиндра износостойким материалом.

Агрегат справляется со стволами деревьев диаметром до 35 см. Сфера применения: строительство и лесозаготовки на профессиональном уровне.

Доступные регулировки

Среди регулирующих операций доступны натяжение цепи и регулировка карбюратора.

Алгоритм окончания регулировки цепи классический: цепь по шине перемещается свободно и при этом не провисает. Стоит отметить, что регулировочный винт находится со стороны кожуха сцепления, а не со стороны шины, как у некоторых моделей бензиновых пил. На наш взгляд, такое расположение – самое удобное.

Регулировка карбюратора позволяет настроить состав смеси на высоких и низких оборотах и частоту холостого хода

Обратите внимание – возможность регулирования качества смеси на разных оборотах – серьезный приятный сюрприз! Что касается холостого хода, то всё как обычно – это минимальные обороты, при которых цепь стоит на месте и не передвигается по шине. Алгоритм же настройки качества смеси основан на достижении плавности перехода бензопилы с низких на высокие частоты и наоборот

Распиловочное оборудование

Этот узел состоит из направляющей шины размером 350 мм и 52-звенной пильной цепи со стандартным шагом 3/8 дюйма. Такое сочетание позволяет работать с древесиной диаметром до 300 мм.

Изготовленная с применением износостойкого сплава шина имеет рабочий паз в 1,3 мм, обеспечивающий фиксацию цепи при выполнении сложных, в том числе горизонтальных распилов.

В рабочем режиме смазка цепи производится подачей масла из резервуара емкостью 0,26 литра. Ее натяжение осуществляется с помощью бокового рычага. При разрыве цепь блокируется штатным улавливателем, исключающим образование травматических ситуаций.

Конструктивные особенности

Бензопилы ЭХО — это воплощение высокого производственного потенциала с классическими конструкторскими решениями.

Экземпляры с малым и средним литражом любители охотно применяют для ухода за деревьями в саду, в частном строительстве.

Японская бензопила ECHO отличается:

Силовым приводом, обеспечивающим экологичность и экономный расход материалов.
Простыми подготовительными работами, быстрым запуском.
Многоступенчатой системой очищения воздуха.
Исключением травмоопасности при работе с электрооборудованием в любых условиях.
Простым техническим обслуживанием.
Оптимальным соотношением длины шины и мощности двигателя.
Мощностью минимум 2 л.с., эксплуатационным периодом — тысячи моточасов.
Возможностью интенсивных работ по распиловке в течение всего дня без опасности перегрева оборудования или выхода его из строя.

Производитель позаботился об удобстве оператора, предусмотрев большую мощность, которая быстро справляется с деревьями диаметром 30 см в считанные минуты. Эффективная антивибрационная система позволяет работать с оборудованием весь день без усталости. Вес пилы рационально распределен между всеми основными узлами, исключая большую нагрузку на работника.

Бензопилы — конкуренты

У каждого серьёзного производителя в любой сфере есть конкуренты и соперники. Сфера деревообработки — не исключение! Ниже приведены несколько наиболее крупных конкурентов, которые сопоставимы с Echo по характеристикам:

Stihl — немецкая фирма, которая так же занимает первые места в топах продаж. Находится на первом месте в списке конкурентов, так как имеет большой ассортимент продукции и продаётся почти в каждом магазине. Бренд раскручен и не нуждается в , хотя характеристики некоторых моделей и качество бюджетных бензопил весьма посредственные.
Рысь — сильный конкурент из Белоруссии, который может похвастаться качеством и доступной ценой. Уступает только в мощности, хотя имеет профессиональные модели, которые с лёгкостью обходят любого представителя из списка.
Viper — американская фирма, которая производит удачные копии популярных моделей. Характеристики совпадают один в один, а цена ниже. Качество остаётся под вопросом, тем не менее, продукцию покупают, даже ввиду отсутствия рекламы.
Husqvarna — шведская фирма, производящая качественный товар за большие деньги. Вполне может конкурировать с Echo, но не имеет такой яркой рекламы, ещё не наладила поставки в остальные страны мира и не производит большого количества «любительских» моделей, поэтому пока что известна только в узких профессиональных кругах.

Изучив торговые площадки и дискуссии на форумах, можно прийти к выводу, что отзывы в основной массе положительные. Как правило, хвалят вес (средний вес бензопилы Echo — 3 кг), скорость работы, долговечность. Ругают за сложные конструкции и отсутствие интуитивной системы управления (быстрый запуск, защита от аварии, прочее.) Вот некоторые из отзывов:

Виктор, 31 год:

Всем привет! Приобрёл пилу ECHO CS-260TES-10 для заготовки дров на отопительный период. По началу я думал, что продавец лукавил, ведь пила была очень лёгкая и никакой мощи она не внушала. Тем не менее, после пары часов работы я привык к ней и заметил, что практически вся работа, запланированная на день, выполнена на 2 часа раньше. Разрез ровный и без засечек, отслоений и соскоков нет. Очень и очень неплохо. Брал новую в магазине. денег не жалел, так как планирую передавать следующим поколениям, как память и качественный инструмент.

Олег, 40 лет:

Доброго времени суток, гости форума! Создаю ветку с целью расставить все точки над «и». Купил модель ECHO CS-510-15 на рынке. То ли новая, то ли б/у, не ясно. Цена почти как у новой. Принёс в гараж, распаковал, посмотрел пару минут, запаковал назад. Ничего не понятно (раньше была пила SHTIL с одним рычагом — вот там всё просто ? ). Через пару месяцев начался сезон рабочий, пришлось осваивать бензопилу. С горем пополам запустил, начал работать. Скажу, что навороченная конструкция полностью оправдывает результат — работается легко и быстро, в руке сидит как влитая. Пользуюсь уже 3 года, полёт нормальный, всем советую.

Модельный ряд бензопил Echo

Бензопила Echo cs 361 wes

Echo cs 361 wes. Бензопила отличается компактными размерами и небольшим весом (3,8 кг). Владельцы инструмента отмечают отличную эргономику и сбалансированность корпуса, который выполнен из качественного пластика. Агрегат оборудован мощным, экономичным двигателем на 2,26 л.с, который развивает до 14 000 оборотов в минуту. Echo cs 361 wes идеально подойдет для заготовки и распиловки дров, выполнения других работ по хозяйству.

Бензопила Echo CS 270WES

Echo cs 270 wes. Еще одна компактная и легкая пила, относящаяся к бытовому классу. Инструмент поможет вам справиться с любыми видами хозяйственных работ, пригодится на рыбалке или во время загородного пикника. Бензопила приводится в движение мотором, мощностью 1,24 л.с, и комплектуется шиной на 30 сантиметров. Отметим наличие функции легкого пуска двигателя, эффективной системы виброгашения и отличной эргономики корпуса.

Бензопила Echo CS-3700ES

Echo cs 3700 wes. Полупрофессиональная пила с двигателем средней мощности (2,04 л.с). Инструмент предназначен для использования в домашнем хозяйстве. При помощи этой пилы вы сможете и дрова на зиму заготовить, и сарай отремонтировать, и садовые деревья обрезать. Агрегат комплектуется шиной на 40 сантиметров, что значительно расширяет его возможности. Модель производится на заводе в Японии.

Echo cs 251 tes. Новинка в модельном ряду компании, самая легкая (до недавнего времени) в своем классе бензопила, ее вес всего 2,3 килограмма. При этом необходимо отметить внушительную, как для такого веса, мощность двигателя – 1,5 л.с. Модель имеет эргономичный корпус и компактные размеры (277x233x214), что позволяет использовать ее не только в домашнем хозяйстве, но и на рыбалке, на охоте, при выезде на загородные пикники. Немаловажным преимуществом этой бензопилы является то обстоятельство, что она собирается в Японии.

ECHO CS 251 1TES-

Echo cs 360 tes. Модель предназначена для бытового использования, оснащена двигателем на 2,2 л.с. и комплектуется 30-ти сантиметровой шиной и пильной цепью на 47 звеньев. Бензопила оборудована всеми вспомогательными функциями, которые повышают производительность инструмента, обеспечивают комфорт и безопасность оператора при работе.

Echo cs 4200 es. Полупрофессиональная модель приводится в движение двигателем, мощностью 2,57 л.с, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Бензопила имеет усовершенствованную систему виброгашения на шести резиновых амортизаторах. Расход бензина уменьшается благодаря использованию системы очистки воздуха G-Force, а его запуск мотора упрощается благодаря функции ES-старт. Модель Echo cs 4200 es производится на заводе в Японии.

Бензопила Echo CS-680

Echo cs 680. Профессиональная бензопила, предназначенная для интенсивного использования. При ее помощи можно проводить валку деревьев среднего диаметра, распиливать бревна, производить строительные и ремонтные работы. Агрегат оснащен мощным двигателем на 4,7 л.с, который позволяет использовать направляющую шину, длиной в 45 сантиметров. Стоит отметить достаточно внушительный вес этой бензопилы – 8,11 килограммов.

Echo cs 510. Эта полупрофессиональная модель отлично подойдет как для сельского жителя, так и для использования в коммунальном хозяйстве. Бензопила оснащена достаточно мощным двигателем (3,54 л.с), имеет усовершенствованную систему амортизации, комплектуется 38-ми сантиметровой шиной и цепью на 64 звена. Отметим наличие на этой модели модернизированной системы очистки воздуха с армированным нейлоновым фильтром.

Бензопила ECHO CS-452ESX-15″

Echo CS-452ESX-15″. Высокопроизводительный инструмент, предназначенный для выполнения различных хозяйственных задач. В том числе заготовки больших объемов дров. Владельцы бензопилы отмечают ее надежность, выносливость и длительный срок службы. Агрегат приводится в движение двигателем средней мощности (3,07 л.с), комплектуется 38-ми сантиметровой шиной и пильной цепью на 66 звеньев.

Echo cs 352 es. Бытовая бензопила, предназначенная для использования в частных подворьях. Инструмент имеет относительно небольшой вес (4 кг. без пильной гарнитуры) и достаточно мощный двигатель (1,78 л.с). В настоящее время модель снята с производства.

Echo cs 550. Профессиональная модель, первая в линейке бензопила, которая оснащена дополнительной продувкой двигателя для увеличения его мощности и уменьшения количества вредных выбросов.

Описание бензопилы

Устройство имеет небольшие размеры и массу, что позволяет применять его в домашнем хозяйства в разных направлениях (от использования в строительстве до простых бытовых нужд), а также возить с собой, поскольку пильная гарнитура небольшая и бензопилу можно погрузить в багажник машины или в лодку, чтобы использовать в путешествии.

Аппарат имеет мощный двигатель, топливо расходует медленно, применяет особую систему очистки воздуха, что повышает сроки эксплуатации.

Особенности

Бензопила имеет ряд особенностей:

Встроенный пружинно-демпферный виброгаситель.
Низкий уровень шума.
Прицеливание при помощи метки.
Эргономичный корпус.
Блокировка курка газа.
Комфортное расположение частей управления и регулирования.

Автоматическая смазка пильной гарнитуры.
Подтяжка рабочей цепи рычажного типа.
Безопасная конструкция.
Простой доступ к воздухоочистителю и карбюратору (удобная крышка с фиксатором).
Стабильные рабочие характеристики.

Применяемые и отличительные технологии

ECHO CS-353ES-14 использует технологию G-FORCE, которая обеспечивает подачу в цилиндр двигателя очищенного воздуха, а также оперативную замены фильтра без необходимости использования специального оборудования.

Наличие у устройства аварийного тормоза и уловителя цепи позволяет безопасно выполнять распиловочные работы любой степени сложности.

Применение

Бензопила обладает широким спектром возможностей.

Пила применяется в распиловочных работах такого типа, как:

Разделка строительной древесины.
Валка деревьев.

Заготовка дров.
Создание древесного декора для оформления ландшафтов.

Инструмент можно использовать и в садоводстве для придания кронам деревьев определенных форм.

Ремонтопригодность

Согласно отзывам и заверениям производителей, бензопила обладает высокой степенью ремонтопригодности. Все ее части можно найти в специализированных магазинах. Цена аналогична стоимости таких же запчастей для схожих устройств.

Непродолжительное время можно использовать для смазки цепи моторное масло SAE 10 в зимний и SAE 30 в летний период.

Достоинства и недостатки

Поскольку технология изготовления пилы — японская, то для создания аппарата применялись только качественные и долговечные материалы. Это положительно отражается на возможностях бензопилы.

Достоинства:

Надежность.
Конструкция позволяет снизить утомляемость при работе.
Низкая степень шума.
Можно использовать в разных погодно-климатических условиях.
Для работы с инструментом не требуется иметь специальную профессиональную квалификацию.
Управление легко осваивается.
Высокая ремонтопригодность.
Расходные материалы взаимозаменяемы с продуктами других брендов.

Недостатки:

Нестандартный тип цепи.
Отсутствие окна для возможности определения количества оставшегося масла и топлива.
Неудобно заправлять устройство.
Достаточно большой вес для пилы, применяемой для бытовых нужд.

Модификации

ECHO CS-352ES

Ближайшей схожей моделью того же производителя является ECHO CS-352ES. И серия 353 является модифицированной версией.

В отличие от прародителя ее снабдили:

Металлическим маслонасосом.
Толстыми шпильками шины.
Нейлоновым фильтром.
Заслонкой зима-лето в крышке цилиндра.

Топливным праймером.
Эргостартом.
Боковым натяжением цепи.

Аналоги

Основной аналог бензопилы ECHO CS-353ES-14, приближенный по характеристикам и пользующийся спросом — это Stihl ms 180. Устройства схожи по параметрам и свойствам, но последний инструмент проигрывает в цене (дороже).

Также аналогами по свойствам и стоимости можно назвать:

Oleo-Mac 937-16

А какую бензопилу посоветовали бы Вы?

У вас есть 2 варианта ответа

Husqvarna 140

Общий балл

–

Husqvarna 435 II

Общий балл

–

Oleo-Mac 937-14

Общий балл

–

Oleo-Mac 937-16

Общий балл

–

Бензопила ECHO CS-353ES-14 — достойный представитель инструментов такого типа. Она имеет хороший набор функций при невысокой цене, удобна в использовании, неприхотлива, имеет разнообразные органы управления.

Устройство карбюратора

Карбюратором называют механизм, который отвечает за подготовку смеси из топлива и воздуха, подающейся затем в цилиндр двигателя. У большинства бензопил карбюраторы очень похожи, поэтому и настройка их проходит одинаковым способом.

Главные конструктивные детали карбюратора на бензопиле:

Алюминиевый корпус. Алюминий выбирают в качестве материала из-за его низкого веса. Бензопилы — инструмент, который постоянно нужно держать в руках и переносить, поэтому снижение веса инструмента — очень важная задача, стоящая перед производителем.
Диффузор и воздушная заслонка, которые расположены на входе карбюратора.
Жиклеры — клапаны, которые обеспечивают дозировку топлива, которое подается в карбюратор.
Распылитель, который отвечает за впрыск топлива в камеру.
Топливная камера.

Как настроить максимальные обороты бензопилы?

Чтобы изменить максимальные обороты, нужно взаимодействовать с винтом Н. Если закручивать винт, обороты будут становиться выше, а если откручивать — ниже. Как правило, наибольшее допустимое число оборотов двигателя колеблется в диапазоне 11500-15000 в минуту. Если попытаться работать с еще большим числом, начнется проблема с зажиганием. В таком случае, винт слегка откручивают.

Регулировка холостого хода

В первую очередь, нужно отыскать положение, в котором будут самые высокие холостые обороты, поворачивая винт L. Когда вы, с помощью тахометра, найдете это положение, нужно повернуть винт низких оборотов (L) на четверть (1/4) против направления часовой стрелки. Цепь бензопилы при этом может вращаться. Если это происходит, нужно откручивать винт холостого хода (Т) против направления часовой стрелки, пока цепь полностью не перестанет двигаться.

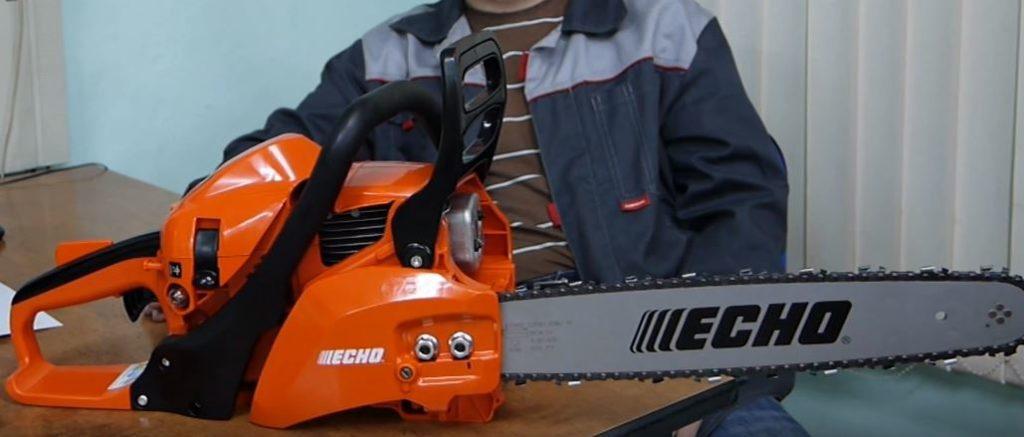

Сборка, подготовка и эксплуатация

Сборка, как и для большинства бензопил, простая и состоит в установке направляющей шины с цепью путем снятия и последующей установки кожуха сцепления.

Для приготовления топливной смеси мы использовали отечественный бензин марки АИ92 и 2т масло Husqvarna HP в ранее указанной пропорции.

Восемь нажатий на праймер и со второго рывка рукояткой стартера бензопила завелась. Наши тестовые образцы неизменны: стволы свежеспиленной сосны и сухого дуба диаметром 24-25 см. Сосна поддавалась полному распилу в среднем за 8 секунд, дуб – за 15. Эти цифры вполне сравнимы с аналогичными показателями для профессиональных бензопил. Вибрации не ощущались ни в работе, ни на холостом ходу – антивибрационная система справляется отлично. Несмотря на то, что заявленный уровень шума выше среднего для бензопил значения, мы этого не почувствовали. Видимо при измерениях производители выбрали самую строгую методику измерений. Тормоз цепи срабатывал мгновенно. И главное – бензопила Echo 353 хорошо справлялась со своими задачами на оборотах, далеких от максимума. Вот разгадка использования “холодной” свечи!
