Естественная вентиляция в ванной комнате
Данный тип не случайно называют естественным. Он закладывается еще на этапе строительства дома или жилой квартиры. В ванной и некоторых других комнатах размещаются каналы вентиляции. Чаще всего они выкладываются кирпичом. Возможен и другой вариант, когда для создания естественной вентиляции берутся пластиковые трубы.
Используете естественную вытяжку? Воспользуйтесь следующими советами – и эффективность ее работы повысится:
- Железное правило гласит: для каждого отдельного помещения устанавливается свой воздуховод. Лучше, если он будет вертикальным.
- Объединение помещений допускается только в случае их расположения на одном этаже. То есть, объединение вытяжки ванной/туалета вполне допускается.
- Также допустимо объединение вытяжек в один канал из перечисленных выше помещений. Не объединяйте системы на чердаке, если две вентилируемые комнаты расположены достаточно далеко друг от друга.
- Не забывайте, что стандартная система вытяжки по факту является малонапорной. Чтобы она работала оптимально, поверхность воздуховода лучше сделать гладкой. Рекомендуем избегать любых резких поворотов. Конечно, бывают ситуации, когда это невозможно. В таком случае, делайте изгиб плавным, с радиусом 10 см или больше.
- Если у вас дом одноэтажный, вытяжку реально монтировать прямо в потолке. В этом случае, влажный воздух на крышу будет уходить через чердак.
Виды установок для принудительной вентиляции
Система вентиляции с рекуперацией.
Принудительная вентиляция делается с учетом всех условий эксплуатации. Можно приобрести системы следующих моделей:
- с рекуперацией;
- с кондиционерами.
Системы с рекуперацией позволяют не только освежить воздух в помещении, но и обеспечить его нагрев. В этом случае на системах отопления получается довольно эффективно сэкономить, так как в помещение поступает не только свежий, но и уже теплый воздух. В летнее время такие системы работают на охлаждение: в доме создается комфортная и приятная обстановка.
Отработанный воздух выходит наружу через специальную установку. Тепло отдается прохладному свежему воздуху, который подается с улицы. В летнее время установка работает по тому же принципу, только наружный воздух охлаждается до необходимой температуры.
Сегодня для дома можно установить системы с рекупераций такого типа, как:
- пластинчатого;
- с роторами;
- с промежуточными специальными теплоносителями.
Роторный тип считается одним из самых эффективных. А вот пластинчатый – дешевый, но не менее эффективный.
Схема рециркуляционной принудительной вентиляции.
Рециркуляционная принудительная вентиляция отличается от предыдущей более низкой стоимостью, так как нагрев или охлаждение воздушных масс происходит при смешивании отработанного и свежего воздуха. У вентиляции есть и свои отрицательные стороны:
- при отрицательных температурах подобная система работает крайне не эффективно;
- нельзя монтировать установки для помещений, где есть вредные вещества, опасные газы, взрывоопасные пары и прочее.
Система принудительной вентиляции, которая охлаждает поступающий воздух, монтируется в помещениях, где хранятся продукты питания.
Схема вентиляции дома при помощи кондиционирования.
Сегодня кондиционеры используются для различных помещений, они могут иметь в комплектации:
- тепловые специальные насосы;
- различные фильтры для очищения воздуха, который поступает внутрь.
Вентиляция в ванной комнате, кухне, жилом помещении может быть различной
Важно с самого начала определить требования к этой системе, возможности ее установки, условия работы. Принудительная вентиляция в ванной может включать только вентилятор
Вентиляция в ванной комнате — как сделать своими руками: особенности монтажа
В условиях современной квартиры (дома) устройство принудительной вентиляции – вопрос, практически не подлежащий обсуждению. В этом можно убедиться самостоятельно, проведя «спичечный» тест. К вентиляционному отверстию поднесите зажженную спичку – при нормальной интенсивности вентиляции поток воздуха должен потушить огонь.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Soler&Palau TDM-200 1 980 руб. | 40 | 25 | 200 | |
Blauberg Sileo 125 2 860 руб. | 32 | 17 | 197 | |
Electrolux EAFM – 150 1 900 руб. | 32 | 25 | 320 |
Подготовка и организация вентиляции в ванной комнате и туалете начинается с выбора типа вентилятора:
Канальный – монтируется в воздуховоде (воздушном канале), достаточно мощный и производительный, подходит для больших санузлов, оптимально устанавливать при проведении ремонта.
Радиальный – монтируется непосредственно на вентиляционном отверстии, достаточно прост в установке. В нем устанавливается обратный клапан, предотвращающий возврат удаленного воздуха назад в помещение.
1
3
Выбирая вентилятор, особое внимание следует уделить следующим характеристикам:
Производительность – естественно, она напрямую зависит от объема помещения. Приблизительно мощность можно рассчитать по формуле: для ванной – объем комнаты, умноженный на 7, для туалета – объем умножить на 8. При этом следует учесть и пропускную способность вентиляционной шахты: если она невелика, то вентилятор не сможет «продавить» большой объем воздуха, будет работать шумно, с перегрузкой, в худшем случае грязный воздух начнет поступать к соседям.
| Площадь ванной/высота потолка | 2,5 | 2,7 | 3 | 3,2 | 3,5 | 4 |
|---|---|---|---|---|---|---|
| 6 | 234 | 253 | 281 | 300 | 328 | 374 |
| 7 | 273 | 295 | 328 | 349 | 382 | 437 |
| 8 | 312 | 337 | 374 | 399 | 437 | 499 |
| 9 | 351 | 379 | 421 | 449 | 491 | 562 |
| 10 | 390 | 421 | 468 | 499 | 546 | 624 |
| 11 | 429 | 463 | 515 | 549 | 601 | 686 |
| 12 | 468 | 505 | 562 | 599 | 655 | 749 |
| 13 | 507 | 548 | 608 | 649 | 710 | 811 |
| 14 | 546 | 590 | 655 | 699 | 764 | 874 |
| 15 | 585 | 632 | 702 | 749 | 819 | 936 |
Формула расчета объема воздуха для полного воздухообмена
Безопасность – степень защиты от попадания в корпус влаги, что может вызвать короткое замыкание и выход вентилятора из строя плюс возможность возгорания проводки.
| Модель | Звуковое давление, дБ | Мощность двигателя, Вт | Производитель-ность, м3/час | Дизайн |
|---|---|---|---|---|
Maico ER 60 18 732 руб. | 26 | 21 | 62 | |
Вентс ЦФ 100 3 248 руб. | 38 | 29 | 122 | |
Blauberg — Valeo 60 13 764 руб. | 45 | 30 | 320 |
Функциональность – определяется в основном возможностью подключения вентилятора. Он может иметь отдельный выключатель или быть совмещенным с осветительными приборами – вентилятор начинает работать одновременно с включением света и продолжает функционирование еще некоторое время после его отключения. Более современные модели (особенно рассчитанные на установку в ванной) имеют датчики влажности, автоматически включающие вентилятор при достижении заданного уровня влажности.
Обустраивая вентиляцию в санузле, следует учитывать несколько факторов:
Вытяжку необходимо устанавливать по возможности максимально высоко, под самым потолком – именно там скапливается теплый и богатый водяным паром воздух.
Вентиляцию необходимо располагать максимально высоко под потолком или непосредственно на нем
Установку вентилятора можно выполнить своими руками, но лучше предоставить это специалистам
Периодически необходимо проводить чистку вентиляционной решетки
Даже несмотря на то что современные вентиляторы имеют достаточную защиту от попадания влаги, размещать их стоит подальше от источников воды, чтобы свести к минимуму вероятность короткого замыкания.
Вытяжку необходимо устанавливать напротив входной двери, которая в ванной (туалете) является главным источником поступления воздуха в помещение. При монтаже вентилятора для ванной на одной стене с входной дверью циркуляция воздушных потоков нарушается и существенно ослабевает. Чтобы обеспечить стабильную вентиляцию санузла, следует отказаться от плотно закрываемых дверей, выбирая один из вариантов – оставить щель внизу либо дверь с отверстиями.
Для эффективного воздухообмена вытяжные отверстия лучше оборудовать напротив двери

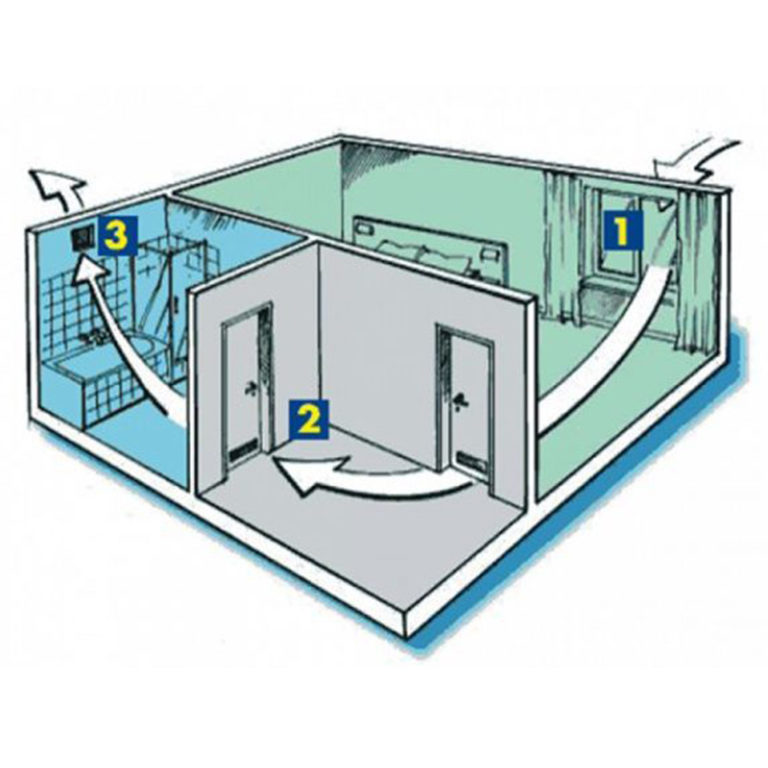

Схема монтажа вентиляции в объединенном санузле
При правильной установке вытяжки весь ее рабочий корпус оказывается утоплен в шахту, на стене остается заметной только декоративная решетка.
Прокладка из силиконового герметика между стеной и основанием прибора (декоративной решеткой) снизит шум от вибрации работающего вентилятора.
Огромный ассортимент вентиляционных решеток поможет подобрать наиболее подходящий вариант для вашего интерьера
1
4
Правила установки дополнительной вентиляции
Очень важно, чтобы и пассивная и искусственная вентиляции были правильно расположены в ванной комнате. Прежде всего, следует отметить, что вентиляция должна располагаться как можно выше
Оптимальным вариантом будет найти для неё место под самым потолком.
Также нужно учесть, чтобы она разместилась как можно дальше от источников воздуха (напротив двери, или окна). В противном случае вентиляция не сможет охватывать всю комнату, и другие её части (в особенности дальние углы) совсем не будут вентилироваться. А всё потому, что свежий воздух, поступающий через двери, будет сразу же уходить в вентиляцию. Для того чтобы избежать таких неприятностей, как короткое замыкание, электрический вентилятор нужно устанавливать как можно дальше от воды и её источников.
Пример вытяжки в ванной.
Застройщики утверждают, что установка дополнительной вентиляции в таком помещении, как ванная комната совершенно не вызывает дополнительных трудностей. Но лучше всего, если вы подумаете об установке до окончания ремонтных работ. Это позволит вам скрыть проводку внутри стен, что значительно улучшит внешний вид вашей ванной.
Правильная дверь в ванную
Как ни странно, но выбор двери тоже оказывает большое влияние на эффективность вентиляции в ванной комнате. Чтобы циркуляция воздуха была на соответствующем уровне, дверь должна быть не слишком плотной. У нее также должны быть специальные отверстия в нижней части конструкции, чтобы в ванную комнату мог поступать свежий воздух.
Данные отверстия часто выполняют в круглой форме, но они также могут быть прямоугольными вентиляционными решетками, подобными тем, которые установлены под потолком. При отсутствии проемов стоит немного порезать дверь, чтобы внизу образовался небольшой зазор.
Вытяжка ванной комнаты и туалета
Высокая влажность воздуха в ванне требует его постоянный отток. Если сразу это не сделать, то влажная среда создаст прекрасные условия для процветания плесени, грибков и мокриц.

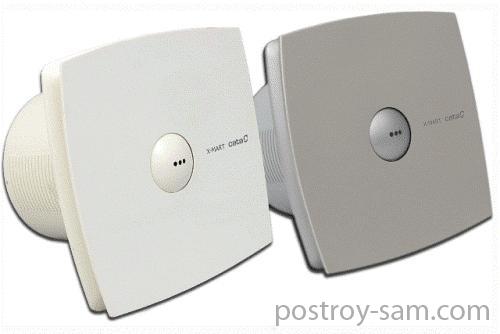

Для ванных комнат и туалетов устанавливаются вытяжные вентиляторы. В вытяжное отверстие просто вставляется такое устройство, а выключатель выводится отдельно от включения света. Существую выключатели с таймерами. Они обеспечивают полное проветривание помещения после водных процедур, и не требуют внимания к себе.
К их конструктивным особенностям относится устойчивость их электродвигателя и изоляции к влаге. Для кухни также существуют вытяжки с автоматическим отключением. Для недопущения задувания воздуха обратно в вытяжку, канал вентилятора снабжается клапаном.
Виды вентиляторов
Сегодня ассортимент вентиляторов поражает своим разнообразием, чтобы не запутаться, надо разобраться с их основными разновидностями.
С точки зрения конструкции вентиляторы бывают:
- Осевые. Основу его механизма составляет электродвигатель, на оси которого расположены лопатки. При вращении они затягивают воздух и выводят через вентиляционную шахту. Осевые вентиляторы больше подходят для установки в стене или форточках окон.
- Диаметральные. Мощность такого вентилятора крайне мала. В основе конструкции – колесо барабанного типа.
- Центробежно-осевые. Именно этот вентилятор наилучшим образом подойдет для ванных комнат, даже если ее площадь будет 15 кв. м и более. По габаритам они не больше осевых, но по производительности превосходят в несколько раз, что достигается благодаря перпендикулярному направлению входящего потока воздуха относительно выходящего.
- Центробежно-радиальные. КПД и срок службы данного вентилятора выше, чем у остальных, но, правда, бесшумным его точно назвать нельзя.
В зависимости от способа установки различают:
- Канальные вентиляторы: устанавливается непосредственно в самом воздуховоде.
- Радиальные вентиляторы: они располагаются на выходе из воздушного канала.
Необходимыми требованиями к вентилятору являются:
- бесшумность его работы. Уровень шума — не выше 30 дБ;
- безопасность во время использования. Для ванной комнаты предпочтение стоит отдать низковольтным моделям;
- достаточная мощность. Этот показатель напрямую зависит от площади ванной комнаты. Для начала надо найти объем помещения, перемножив значения длины, ширины и высоты. Полученную величину увеличиваем как минимум в 5 раз, а то в 8, если санузлом пользуются 5 человек и более. Результат этих простых арифметических действий – необходимая производительность вентилятора. Рекомендуется добавить к ней еще 20%, для большей свежести в ванной комнате.
В доме
Качественная механическая вентиляция в доме – важное условие комфорта загородной недвижимости. Строительный проект многоквартирных домов изначально включает спрятанные в стенах воздуховоды вентиляции
А для загородных коттеджей они часто рассматриваются как отдельный дополнительный элемент комфорта. Наличие чердачного помещения открывает множество возможностей для вентилирования частного дома, позволяя выбирать вариант любой сложности по средствам:
- Комбинированная система. Сочетание принудительной вытяжки и естественной подачи воздуха внутрь помещения. Отличается простотой монтажа и обслуживания, но часто приводит к повышенным энергозатратам на охлаждение или обогрев поступающего воздуха.
- Принудительная приточная вентиляция с охлаждением. Подразумевает установку кондиционера на входе, осуществляющего подачу сразу охлажденного воздуха. Повышает комфорт проживания в доме во время летней жары.
- Принудительная приточная система с подогревом. Вентиляционные каналы модернизируются теплообменником или рекуператором, которые помогают уравнять температуру поступающего воздуха с исходящим. Эффективный, экономный и комфортный, но достаточно дорогой вариант из-за высокой стоимости рекуператора.
- Приточно-вытяжная установка с рекуперацией воздуха. В ней используется особый блок приточно вытяжной вентиляции, способный нагревать или охлаждать поступающий газ за счет подмешивания воздуха, исходящего из помещения. Благодаря теплообмену температура свежего воздуха приближается к оптимальной, позволяя экономить на обогреве или охлаждении до комфортных значений.
- Система кондиционирования. Эффективный, но дорогой вариант, при котором приточный воздух подается и обслуживается кондиционером. В зависимости от мощности и набора функций устройства, поступающие воздушные массы могут охлаждаться, нагреваться, подвергаться ионизации, очищаться от пыли, бактерий, качественно улучшаться другим необходимым пользователю способом.
Самым простым и недорогим устройством вентиляции в частном доме является приточный клапан. Устройство состоит из заслонки с воздушным фильтром и легко устанавливается самостоятельно.
Выбирая оптимальный вариант вентиляции, учитывайте, что качественный газообмен не только помогает создать комфортную атмосферу в доме. Он предотвращает появление плесени, пыли, бактерий внутри комнат, сохраняя здоровье жителей и нормальные эксплуатационные характеристики самой недвижимости.
Какой должна быть правильная вентиляция в квартире и частном доме
Важно помнить, что в частном доме необходимо провести конструирование таким образом, чтобы приток свежего воздуха был во все комнаты, независимо от того жилые они или технические. При этом учесть функциональное назначение каждой площади и исходя из этого оборудовать естественную или принудительную вентиляцию
Нужно обеспечить приток свежего воздуха в размере 6-7 м3/час на каждый кубометр ванной комнаты и порядка 8-10 м3/час — для туалета или совмещенного санузла.
В общем, необходимо учесть следующие особенности в частном доме:
Пространство, организуемое под полом (погреба, чуланы, кладовые комнаты) должны обязательно иметь вентиляцию. Это позволит избежать возникновения сырости при отсутствии солнечного света. Так же не будет скапливаться затхлый запах и прорастать плесень. При обустройстве этих площадей, необходимо организовать проемы для вентиляции – диаметр должен быть не менее 12 см. В случае прямоугольного отверстия габариты обеих сторон не должны быть менее 10 см. К тому же, они обязательно располагаются над уровнем пола не ниже чем на 30 см.
В частных домах при наличии двух и более этажей, проблематичным участком является лестница, которая служит естественным вентиляционным каналом. Но если воздух по ней будет двигаться беспрепятственно, с нижних этажей будет попадать на верхние, что будет способствовать резкому перепаду температур на разных этажах дома. Для этого рекомендуется каждую комнату на втором и последующих этажах снабжать закрывающейся плотно дверью. А вот в мансардном помещении ставят принудительную вентиляцию. Это необходимо сделать потому, что малая высота вентиляционного канала не обеспечит нужной силы тяги.
Для кухонного помещения обязательно необходимо делать отдельные вентиляционные каналы с выводной трубой, расположенной достаточно высоко над уровнем крыши
Это обеспечит достаточную интенсивность тяги, чтобы избавить помещение от всех накопившихся паров, продуктов распада газа и прочих вредных веществ, скапливаемых здесь.
Необходимо обратить внимание, что для кухни оборудуют вытяжку из стальной трубы. Причем, внутренняя поверхность должна быть предельно гладкой
Это будет способствовать меньшему оседанию сажи, копоти и других жирных паров.
Чтобы очистить кухню, как можно более эффективно, от всех неприятных запахов, паров и других взвешенных частиц, организуют принудительную вентиляцию в виде вытяжки. Ее эффективность, особенно в момент приготовления пищи, неоспорима.
Специалисты рекомендуют организовывать вентиляцию, производительность которой на 20% больше требуемого объема в м3/час.
Особенности оборудования вентиляций, как в частном доме, так и в квартирах:
- Кухня – это то место, к оборудованию вентиляцией которого, необходимо подойти крайне ответственно. Причем, помимо вентканала необходимо учесть и кухонное оборудование. Кухня общим объемом 8 м3 допускает установку плиты с 2 конфорками.
- При кубатуре 12 м3 можно уже использовать 3 конфорки.
- И только с превышением 15 м3 можно позволить полноценную плиту с четырьмя конфорками.
- Необходимо учесть, что в жилых комнатах в квартире не предусмотрены специальные вентиляционные шахты. Именно по этой причине, желательно, поставить пластиковые окна со специальным клапаном, позволяющим осуществить дополнительный приток воздуха.
- На кухне при грамотном планировании, на этапе строительства, всегда будет предусмотрено два отверстия – один для естественной вентиляции помещения, второй для вывода трубы от газового котла или колонки.
- Чаще всего ванную комнату, туалет или совмещенный санузел оборудуют специальным вентилятором соответствующей мощности. Без него здесь будет скапливаться влага, образовываться грибок и появляться затхлый запах.
Организация принудительной вентиляции подразумевает установку вытяжного вентилятора.
Эксплуатация вытяжной системы
Человеку следует выполнять следующие обязательные процедуры
- Очистку от загрязнений. Различный мусор и посторонние частицы нарушают нормальное функционирование общей системы. Если в ванной комнате появился затхлый сухой запах, значит канал требует незамедлительной чистки.
- Протирку от влаги. Лопасти прибора нередко покрываются каплями воды. Своевременное протирание всей поверхности позволит исключить неприятные последствия в виде замыкания, полноценной остановки работы оборудования.
- Профилактику. Регулярный осмотр вентиляционной системы – залог комфортного пребывания в ванной комнате. Если нет времени на осмотр приборов, то лучше доверить это мероприятие профессионалам.
Принудительная приточная вентиляция своими руками
Для удобства сборки и крепления придется заменить оконный стеклопакет, выходящий на балкон. Новый должен быть на 20 см ниже, а получившуюся дыру закрываем вставкой из ППУ.
- Аккуратно врезаем в ППУ ниппель на 125. Если сделать это правильно, даже не придется уплотнять место врезки.
- Подальше от вставки из ППУ устанавливаем фильтр ФВК или ФВ на 125. В качестве воздушного клапана послужит окно на лоджии.
- Соединяем фильтр с электронагревателем типа НК с помощью полужесткого шланга. Расстояние между фильтром и нагревателем может быть любым. Нагреватель следует разместить вдали от горючих поверхностей или заизолировать его корпус. Корпус может нагреваться до 70 градусов, а крышку придется периодически снимать.
- На расстоянии 250 мм от электронагревателя закрепите вентилятор. Чтобы сделать его работу бесшумной, вставьте в коробку и залейте монтажной пеной. Перед этим укрепите два отрезка воздуховода и предусмотрите подключение электропитания.
- Далее в квартире своими руками крепим прямой воздуховод для принудительной вентиляции, где воздушный поток будет выравниваться, и устанавливаем шумоглушитель. Достаточно будет и 60 см, но если место есть лучше 90 см. Общая длина системы принудительной вентиляции, своими руками собранной, будет около 150 см.
- Подача воздуха в комнаты будет по воздуховодам, в которые врезаются решетки 10 х 15 см, не меньше трех на всю систему принудительной вентиляции в квартире. Если длина воздуховода более 5 м, следует воспользоваться оцинкованной трубой.
- Автоматизируем систему принудительной вентиляции в квартире. Для этого по схеме подключаем регулятор температуры, используя трехжильный кабель. Все электрооборудование снабжено схемами, которыми и нужно пользоваться. В средней части воздуховода, не ближе 1,5 метров от электрообогревателя устанавливается канальный термодатчик. Запитывается аппаратура от стандартной электрической розетки.
Сделать принудительную вентиляцию в доме, как видите, не слишком сложно. Представленная нами схема подойдет для двухкомнатной квартиры. Правильно сделанная принудительная вентиляция будет работать при открытой форточке или хорошей вытяжке. В качестве вытяжки достаточно вмонтировать в вентиляционную решетку санузла бытовой вентилятор, мощностью равный приточному.
Монтаж
- Всё начинается с подготовки отверстия, куда будет устанавливаться оборудование. Если это отверстие в шахту многоэтажки, его нужно очистить и сверить размеры с диаметром прибора. Если же планируется канальная конструкция – её сооружают согласно выбранной схеме и расчетам.
- К отверстию подводится электропроводка (пропускать провода лучше под трубой, вплотную к ней, а не внутри, чтобы не было препятствий для монтажа оборудования).
- Далее с вентилятора снимается крышка, прибор примеряется. Находятся отверстия для проводов (иногда нужно выломать подготовленные пластиковые ушки).
- На стену вокруг отверстия и на корпус прибора, в месте примыкания к стене, наносится клей «жидкие гвозди». Его должно быть достаточно, чтобы закрепить прибор, но не много, чтобы не вылез по бокам.
- Вентилятор вставляется на свое место и прижимается в течение нескольких минут, пока схватывается клей.
- Подключается электропитание (в коробке прибора есть клеммы). Распространённая схема подключения – через выключатель. Общая фаза лампочки и вентилятора идёт на выключатель (можно сделать свет и вентиляцию отдельно двухклавишным выключателем). Ноль лампочки и вентилятора также делается общим. Заземление – обязательное условие во влажном помещении!
- Устанавливается противомоскитная сетка.
- Крышка прибора закручивается на своё место, обычно четырьмя саморезами.
Если нужно поставить вентилятор с таймером или гигрометром, нужно пустить дополнительную жилу фазы, которая будет постоянно подключена к вентилятору, минуя выключатель.
Расчет принудительной вентиляции
Качественный принудительный воздухообмен невозможно обеспечить без предварительного математического расчета. Расчет механической вентиляции включает обязательные вычисления, которые помогают выяснить:
- Оптимальную производительность системы.
- Количество и минимальную эффективную мощность вентиляторов.
- Вид, необходимость и производительность вспомогательных элементов.
- Сечение вентиляционных каналов.
- Уровень шума работающей конструкции.
Главным показателем при проведении вычислений является расчет по кратности. Кратность – число, отображающее, сколько раз за час воздух в помещении полностью поменяется. Опираясь на него, вычисляется необходимая производительность рабочих элементов механического воздухообмена. Для каждого помещения в квартире установлены свои минимальные нормы кратности, уточнить которые несложно, используя таблицы СНиП.
Порядок проведения монтажа вентилятора
Как и при любом строительстве, сначала необходимо спроектировать систему вентиляции. Это лучше всего сделать в начале ремонта ванной комнаты, чтобы все коммуникации можно было спрятать в стенах и под потолком.
Если это плоская ванная комната с отверстием в стене для общего вентиляционного канала, то достаточно заменить систему естественной вентиляции на принудительную. Для этого достаточно указать тип вентилятора и схему его электрического подключения.
Исключение составляют квартиры, где вентиляционная шахта соединена с комнатой в отдельном санузле, где необходимо построить воздуховод.
В отдельно стоящем доме обычно приходится строить установку с нуля, выводя вентиляционную трубу через крышу или, реже, через стену. В этом случае необходимо не только все продумать, но и составить план-схему, по которой будет удобно рассчитывать необходимые материалы и производить монтаж.
Если в существующем дымоходе нет естественной тяги, вы также можете вызвать коммунальную компанию для его очистки. Для эффективного воздухообмена лучше всего установить вытяжку у двери или заслонку потока, если таковая имеется.
Следующий шаг – запастись всем необходимым. Его стоит приобрести заранее, даже если он будет установлен к концу ремонта, так как другая модель вентилятора может не подключиться к уже подведенному воздуховоду.
После того как вы решили, как подключить купленный вентилятор, и выбрали схему вентиляции, можно приступать к ремонту ванной комнаты.
При отделке стен и потолков проложите провода в гофрированных изоляционных трубках, при необходимости постройте вентиляционный канал и отрегулируйте размер отверстия для вентилятора. Проводка и установка выключателей также выполняются на этом этапе.
Альтернативный вариант, который доступен только в частных домах, – установка канального вентилятора. При установке к стене прикручивается только специальная пластина, а корпус с мотором защелкивается в боковые крючки.
Сам вентилятор устанавливается после завершения работ. Процедура установки выглядит следующим образом:
- Убедитесь, что питание вентилятора отключено.
- Снимите переднюю панель, вставьте корпус в отверстие и отметьте маркером точки крепления на пластине.
- Просверлите отверстия керамическим сверлом и вставьте дюбели. Этот шаг можно полностью пропустить или использовать только некоторые из предусмотренных креплений. Пластиковые вентиляторы весят немного, и для их крепления обычно достаточно жидких гвоздей или пластикового клея.
- Даже при использовании саморезов не забудьте покрыть периметр корпуса вентилятора силиконом или другим полимером для поглощения вибрации и предотвращения шума.
- Вставьте корпус в отверстие, выровняйте его (для моделей с квадратным торцом) и плотно прижмите до застывания герметика.
- Подсоедините провода к клеммам устройства и закрепите их так, чтобы не оставалось открытых участков.
- Включите вентиляцию и проверьте, что она работает во всех предусмотренных режимах.
- Установите переднюю панель.
Эта процедура является универсальной и подходит для всех моделей вентиляторов поверхностного монтажа. Также не имеет значения, монтируется ли вентилятор в стену или в потолок – различается только способ монтажа для канальных моделей.
Некоторые модели имеют панель управления, которая позволяет установить режим работы для ванной или туалета, а также задать таймер
Если вентилятор оснащен таймером, гигрометром, переключателем режимов или другими устройствами, не забудьте настроить их перед установкой декоративной панели.
Часто на заводе-изготовителе установочный винт таймера повернут на минимум – поэкспериментируйте, чтобы найти правильное время работы.
Также может быть переключатель режимов, который выглядит как 3 или 4 металлических штырька с заменяемой перемычкой на двух из них.
В режиме ‘WC’ вентилятор запускается, как только включается свет, и работает в течение времени, установленного таймером. В режиме для ванной комнаты свет выключается, как только включается вентилятор, так что вы можете расслабиться в душе, не беспокоясь о шуме или сквозняке.
После регулировки и настройки не забудьте закрыть отверстия в крышке пластины влажности, если это предусмотрено конструкцией.
Встроенный гигрометр можно настроить на определенный уровень влажности, при котором включится вентилятор.
Устройство вентиляции
Искусственная вентиляция отличается от естественной возможностью принудительно создавать и контролировать движение воздушных потоков требуемой интенсивности. К данной категории относятся и обычные бытовые вентиляторы для вытяжных отверстий, и дорогие сложные системы кондиционирования.
Выбирая оптимальный вариант системы, следует учитывать, что ее эффективность зависит от условий эксплуатации. Недорогие виды бытовой механической вентиляции обычно предназначены для установки на типовые вентканалы. Для более сложных систем требуется создавать отдельные воздуховоды, повышающие не только эффективность, но и общую стоимость.
Устройство бытовой принудительной вентиляции достаточно простое. Она является совокупностью различных элементов, активирующих или повышающих качество воздухообмена. Классическими элементами системы являются:
- Защитные решетки для вентиляционных каналов. Они защищают вытяжные отверстия от попадания внутрь мусора, насекомых, мелких грызунов, но не препятствуют движению воздуха.
- Воздушные фильтры. Оборудованная воздушным фильтром принудительная система вентиляции позволяет защитить помещение от мелкой пыли, летучего мусора. Существует огромное разнообразие фильтров различной степени очистки.
- Воздушные клапаны. Помогают регулировать воздушный поток, попадающий с улицы через воздухозаборник. Обеспечивают дополнительную защиту элементов вентиляции в холодное время года.
- Механический вентилятор. Основной нагнетающий элемент каждой принудительной системы, от которого зависит показатель производительности вентиляции.
- Звукопоглотители. Позволяют понизить уровень шума во время работы системы.
- Калорифер или рекуператор. Помогают уравнять температуру между поступающим и исходящим воздушными потоками. Использование рекуператора снижает энергозатраты на обогрев помещения.
- Воздуховоды и вентиляционные каналы. Трубы воздуховодов – обязательный элемент любой вентиляционной системы. По ним осуществляется подача свежего воздуха извне, регулировка движения по зданию и его отвод из помещений.
- Автоматические устройства климат-контроля. Отличаются разнообразием, стоимостью и набором функций. Например, компактный и недорогой приточный бризер tion о2 позволяет забыть о проветривании квартиры или офиса, обеспечивая круглосуточную свежесть при закрытых окнах.
Принудительная система нужна, когда естественная вентиляция не справляется. Самостоятельно проще всего организовать механическую вытяжку. Но наилучшим вариантом остается использование автоматических устройств климат-контроля. Они позволяют контролировать целый спектр параметров поступающего воздуха при любых погодных условиях.
Оптимальный выбор оборудования для создания качественной принудительной системы вентиляции зависит от типа помещения, в котором оно будет использоваться. В гараже не нужен ионизатор воздуха или система круглосуточного поддержания оптимальной температуры. Типовой квартире редко нужен отдельный рекуператор. Но он помогает заметно снизить расходы на отопление дома. Для каждого помещения существует рекомендованный набор устройств.
Принудительная вентиляция
Принудительная вытяжка в ванной производится в тех случаях, когда естественная вентиляция не обладает нужной тягой и воздухообмена не происходит. Также принудительную систему рекомендуется устраивать при малоэффективной естественной вентиляции. Зачастую принудительная система монтируется, когда естественная полностью выходит из строя. Логично предположить, что ремонт естественной системы не оправдывает себя, гораздо легче сделать новую, наиболее эффективную систему воздухообмена.
Принудительная вытяжка в ванную
Хорошо прибегать к помощи такого типа вентиляции в случаях, когда планируется в ванной комнате устроить парильню или даже сауну. Естественный воздухообмен в этом случае не справится с поставленной задачей, а вот принудительный ее осилит. Для того чтобы добиться хорошего результата, необходимо прибегнуть к помощи вентилятора, разновидностей которых сегодня немало, так же, как и вариантов вытяжек. Стоит отметить, что принцип работы вне зависимости от модели устройства не меняется. Меняются лишь внешний вид и габариты изделия.
Заключение
Основная сложность, которую предполагает установка любого вида принудительной вентиляции – довольно высокая стоимость наиболее эффективных и производительных компонентов. Совершенно несложно превратить любую малопроизводительную естественную вентиляцию в высокоэффективную принудительную систему газообмена. Главный выбор, который сегодня стоит перед пользователем – экономия или качество.
Сэкономить можно всегда. А вот альтернативой подобной экономии является предложение установить оборудование, позволяющее комфортно ощущать себя в любом помещении вне зависимости от погодных условий. Правда есть и третий вариант – настенные бризеры, обеспечивающие высокий уровень комфорта и одновременно помогающие сэкономить на монтаже дорогостоящей системы вентилирования.
