Гидравлический дровокол своими руками. видео и чертежи

Реечный дровокольный станок

Намного проще сделать реечный дровокол. В его основе лежит мощная станина, к которой прикреплен клиновидный нож, электромотор и редуктор. Данный прибор состоит из следующих составных частей:

Узел зубчатой передачи.
Привод бензиновый.
Шкив ременной передачи.
Шестеренка с зубьями.
Вращающийся шкив.
Рейка с толкателем.
Рукоять.
Режущий колун.
Рама с желобами.
Редуктор.

Принцип действия: кладут бревно в специальное углубление, и за счет работы шкива оно подталкивается к рабочему ножу и распиливается.

Основные плюсы самодельного реечного дровокола:

Имеет простую конструкцию сборки.
Довольно долговечен.
Может работать от привода 220 В и выше.
Может расколоть любую древесину.
Экономичен в эксплуатации, потребляет мало электроэнергии.
Высокая производительность.
Ни чем не уступает гидравлическому дровоколу.

Из недостатков можно отметить несоответствие устройства европейским стандартам безопасности. Но при грамотной эксплуатации риск получить травму минимален.

Чтобы ваша работа была выполнена качественно, необходимо правильно выбрать чертеж. В глобальной сети представлено множество вариантов дровокола реечного типа. Вы с легкостью подберете подходящий.

Как выбрать дровокол особенности изделия

Выбор модели устройства зависит от предназначения при использовании. Изготовленный своими руками инструмент окажется бюджетным вариантом, а купленный на рынке сэкономит время и имеет гарантию. Цена на мощные модели дровоколов в магазинах может составлять до 100 тысяч рублей.

Изготовленный самостоятельно инструмент можно использовать по прямому предназначению. Возможность добавить или убрать функции, может значительно сэкономить бюджет при производстве. Единственным крупным отличием будет внешний вид, так как изготовленное самостоятельно устройство не столь аккуратно и гармонично.

Для использования на производствах или коммерческих целях лучшим вариантом будет покупка готового агрегата. На рынке существуют модели с различным типом двигателей и вариантов распила чушки.

Что понадобится для изготовления ручного дровокола

По большому счету, для того, чтобы самостоятельно изготовить простой ручной мини дровокол, понадобится не так уж и много – в первую очередь, это умение пользоваться сварочным аппаратом. Если у вас таких навыков нет, расстраиваться не нужно – всегда есть друзья и приятели, которые за теплую и душевную компанию смогут помочь вам в этом вопросе. В таком случае вам понадобится только собрать все необходимое и самостоятельно сделать заготовку. Для всего этого понадобятся следующие вещи.

Лист толстого металла 7-10 мм. Кусок сравнительно небольшой – если говорить о фрагментах, то нужна будет полоса металла шириной порядка 100м. Из нее нужно вырезать один кусок длиной 300 мм и два куска длиной по 150 мм. В принципе, если вы планируете рубить поленья большого диаметра, то длину этих пластин нужно будет увеличить.
Пластина металла для основания дровокола. Здесь можно взять железо тоньше – миллиметров пять в толщину вполне будет достаточно. Размер пластины, если исходить из указанных выше деталей, примерно составляет 300 на 300 мм.
Металлический прут круглого или квадратного сечения – как вариант, подойдет и труба, но прут лучше. Дровокол будет подвергаться неслабым ударным нагрузкам, и труба может долго не протянуть. Сечение прута как минимум 20 мм в диаметре или в стороне квадрата. Сколько понадобится прутка? Ориентировочно около 3 метров.

В принципе, это все – если вы, конечно, не относитесь к разряду эстетов и не захотите украсить ручной колун для дров различными коваными финтифлюшками и выставить его на всеобщее обозрение. Не стоит смеяться, есть и такие люди – они просто любят коллекционировать необычные вещи ручной работы. Также не следует забывать и об инструментах – кроме , еще понадобится болгарка и электроточило, электроды и прочие мелкие инструменты типа зажимов, молотка и так далее. Чтобы лучше понимать, что придется изготавливать, можно посмотреть приложенное видео, в котором показан один из вариантов такого приспособления для колки дров.

Электрический винтовой дровокол

Данный дровокол является наиболее простым среди электрических дровоколов. Из-за этого он приобрел в последнее время популярность.

Принцип действия основан на раскалывании полена конусным винтом с крупной упорной резьбой. Данный винт ввинчиваясь в дерево раскалывает его.

Винтовой конус дровокола

Чертеж винтового конуса дровокола.

У винтового дровокола есть существенные недостатки. Он энерго затратный. Требует наличия электроэнергии. По сравнению с лом-колуном и дровоколом на пружине сложный в изготовлении. Для его изготовления необходим конусный винт с резьбой, электродвигатель, редуктор, цепь со звездочками или ремни со шкивами. Очень травмоопасный

При неосторожной работе с ним может привести к сильным травмам. Существует вероятность заклинивая винта в полене из-за нехватки крутящего момента

Выбираем двигатель и увеличиваем крутящий момент.

Данный вид дровокола можно изготовить с несколькими конструктивными решениями. Самое главное добиться большого крутящего момента на винте. Это можно сделать нескольким способами:

поставить мощный электродвигатель 5-7квт.

Использовать тяжелый маховик. Маховик затруднит пуск двигателя, но с ним меньше шансов, что винтовой конус заклинит в дереве. Так как при раскрутке маховика он набирает большую кинетическую энергию, и чтобы его остановить нужно создать большое усилие. В паре с маховиком можно использовать электродвигатели небольшой мощности 2-3квт. Маховик необходимо устанавливать на валу электродвигателя, а не на промежуточных валах цепной или ременной передачи. Только на электродвигателе обороты будут максимальные, а значит набранная кинетическая энергия маховика тоже будет максимальная.

Винтовой дровокол с маховиком.

Использовать редуктор, ременную или цепную передачу для снижения числа оборотов на конусном винте и увеличения крутящего момента. Цепная передача предпочтительнее ременной так как исключает пробуксовку цепи и звездочки. В данном случае можно использовать электродвигатели небольшой мощности, но с большими оборотами около 3000. Уменьшая обороты с помощью редуктора или цепной передачи в 5 раз тем самым, увеличиваем крутящий момент на винтовом конусе в столько же раз.

Цепную или ременную передачу нужно подобрать таким образом, чтобы число оборотов на конусном винте было примерно 500-700 об\мин. На слишком больших оборотах полено может вырвать из рук.

Высота от кончика конуса до стола должна быть 7-10см. Если сделать выше или ниже, то поленья будут тяжело колоться.

Под конусом необходимо приварить пластину, она предотвратит проворачивание полена.

Конусный дровокол с ременной передачей.

Техника безопасности при работе с электрическим винтовым дровоколом.

Работать с винтовым дровоколом необходимо без перчаток. В них работать нельзя, так как винт может зацепить перчатку и затянуть руку. С одежды не должно свисать никаких ремней и шнурков, которые могут попасть на винт.

Для аварийной остановки винтового дровокола нужно предусмотреть педаль экстренной остановки или большую аварийную кнопку. Причем недостаточно выключить питание с электродвигателя, так как вал после отключения питания будет еще крутиться по инерции. Особенно это заметно на станках с маховиком. Поэтому для быстрой аварийной остановки вала электродвигателя, на станке необходимо установить электромагнитный тормоз в нормально замкнутом состоянии. То есть без подачи электроэнергии тормоз находиться в сжатом состоянии, при подаче электроэнергии тормоз отпускает вал. Следовательно, если выключить электроэнергию тормоз сработает и остановит вал электродвигателя.

Поленья к конусному клину следует подавать только вертикально.

Схема демонстрирует почему поленья нельзя подавать горизонтально.

Принцип работы и типы

Принцип действия подобного устройства очень прост: его основной рабочий орган (часто называемый «морковкой») – это конус с небольшим уклоном, на который нанесена глубокая косая резьба. При помощи электрического двигателя на данный конус передается вращение. Во время касания боковой грани деревянной колоды и вращающегося конуса, последний вкручивается внутрь древесины и разрывает ее на части. Полученные таким образом крупногабаритные чурки можно аналогичным образом расколоть на небольшие поленья.

Задумавшись над тем, как сделать винтовой дровокол своими руками, стоит помнить, что выделяют 3 основных типа таких устройств:

дровокол с «морковкой», насаженной прямо на вал электромотора;
дровокол с конусом, приводимым в движение через редуктор (либо при помощи мотор-редуктора);
дровокол с ременной передачей.

Механический колун первого типа распространен меньше всего, поскольку подобная конструкция является самой небезопасной. Безусловно, в сети можно найти множество рекомендаций, как собрать винтовой дровокол подобного типа своими руками, чертежи устройств и даже прочитать советы по установке «морковке» в вал перфоратора. Но отметим еще раз: подобная схема – самая небезопасная. Она может привести к крайне тяжелым последствиям. Для нее подойдут только электромоторы, имеющие мощность не менее 3 кВт и частоту вращения вала не более 500 об./мин. Как можно догадаться, подобные двигатели встречаются крайне редко и, как правило, рассчитаны на 380 В.

Иногда можно встретить схемы того, как собрать конусный дровокол с маховиком своими руками. Такой агрегат также имеет прямую посадку, но приводится во вращение малооборотистым маломощным двигателем 220 В, для усиления эффективности которого и применяется маховик. По этим причинам (малодоступности подходящих двигателей и низкой безопасности) лучше остановиться на двух других вариантах.

Дровоколы с редуктором и ременной передачей практически не различаются по своему принципу работы, но последние встречаются чаще из-за большей доступности деталей. Именно поэтому рассмотрим процесс их изготовления.

Самостоятельное изготовление

Процесс самостоятельного создания дровокола из подручных материалов достаточно сложен. До начала работ необходимо определиться, по какому принципу будет работать будущая конструкция. Часто отталкиваться приходится от материалов, которые есть в наличии. Очень хорошо, если после смены техники или ремонта оборудования остался мощный бытовой двигатель. Тип питания может быть любым, одинаково хорошо подойдут и электрические, и бензиновые моторы. Очень хороши в работе гидравлические аппараты. Но если ничего из вышеперечисленного оборудования нет, то можно сделать дровокол механический. Он будет работать медленнее, но это проще, чем заготавливать дрова ручной пилой или топором. Самый простой вариант для самостоятельного изготовления – конусная конструкция. Винтовой дровокол не требует особых навыков и умений в работе и при изготовлении. Его можно собрать из подручных материалов. Единственная деталь, которую необходимо сделать на токарном станке – винтовой конус по типовым чертежам.

Чертеж винтового конуса

Для создания эффективного и безопасного в работе оборудования, винтовой дровокол должен соответствовать следующим основным требованиям:

конструкцию необходимо сделать так, чтобы расстояние от пола до поверхности с конусом было около 80 см;
винтовой конус должен иметь заостренный кончик, чтобы обеспечить легкий вход в дерево с последующим вкручиванием;
материал для изготовления конуса должен соответствовать высокому уровню прочности, оптимально подойдет твердая сталь;
также очень важно обеспечить твердую посадку вала на двигатель или редуктор;
чтобы процесс протекал легче и быстрее, необходимо уменьшить шаг резьбы, так винтовой конус лучше будет входить в древесину на больших оборотах;
для качественной работы будущей установки необходимо подобрать мотор с мощностью от 2 кВт и более.

Техник изготовления аппаратов для заготовки дров существует много. Но все они сводятся к следующим принципам:

Каркас конструкции. В качестве основы для дровокола можно использовать металлический стол или стойку от старого столярного или слесарного оборудования. Но в большинстве случаев основу варят заново из металлического уголка, а после красят для защиты от ржавчины.
Изготовление конуса. Эту деталь можно заказать у знакомого токаря или приобрести в специализированных магазинах, но такая покупка обычно бывает дорогостоящей. Форма и размеры конуса при изготовлении могут изменяться в зависимости от объемов работ и мощности двигателя. Но, как правило, морковка имеет основание в 70 мм и постепенно вытягивается в конус по длине 300 мм

Важно помнить, что конус должен иметь технологические отверстия в основании для крепления к валу, а шаг резьбы необходимо выбирать минимальным, чтобы обеспечить легкость вхождения в древесную основу.
Сбор конструкции. Для безопасной работы необходимо обеспечить качественное закрепление всех элементов между собой и на каркасе установки.

После окончания сборки очень важно правильно подобрать место, где будет производиться распил. При выборе стоит исключить тесные помещения: гаражи и сараи

Щепки могут разлетаться на расстояния нескольких метров, поэтому работы лучше проводить в просторных помещениях или на улице. До начала работ необходимо освободить окружающее пространство и подготовить место для складирования дров. Хранить оборудование, напротив, лучше в помещении с ограниченным доступом влаги, чтобы детали не подверглись коррозии.

Пружинный вариант

Как своими руками сделать дровокол пружинного типа? Для его сборки потребуются некоторые материалы и инструменты. Чертеж здесь не нужен, так как конструкция очень простая. Итак, для сборки надо:

Металлические уголки и пара кусков швеллера.
Пружина с достаточной мощностью. Можно брать от легковых автомобилей, к примеру.
Потребуется острая пластина, играющая роль ножа.
Шарнирный узел.
Кусок трубы с диаметром, который несколько меньше, чем диаметр, выбранной пружины.
Утяжелитель.

После того, как все перечисленные элементы будут собраны, можно приступать к сборке.

Один из швеллеров используется в качестве основания. К нему же приваривается и второй, но уже перпендикулярно по отношению к первому. Далее необходимо подготовит площадку для монтажа пружины. К основанию приваривается труба и распорки, в качестве которых используются уголки. Далее необходимо на балке сделать небольшой вырез, при помощи которого можно будет прикрепить элемент к основанию. Далее балка приваривается и навешивается другая, с шарнирным узлом. После этого следует установка пружины и фиксация ножа на подвижной трубе. Утяжелитель фиксируется при помощи сварки сверху валуна. После этого можно считать, что конструкция готова. Желательно ее покрасить, чтобы избежать ржавчины.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части. У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

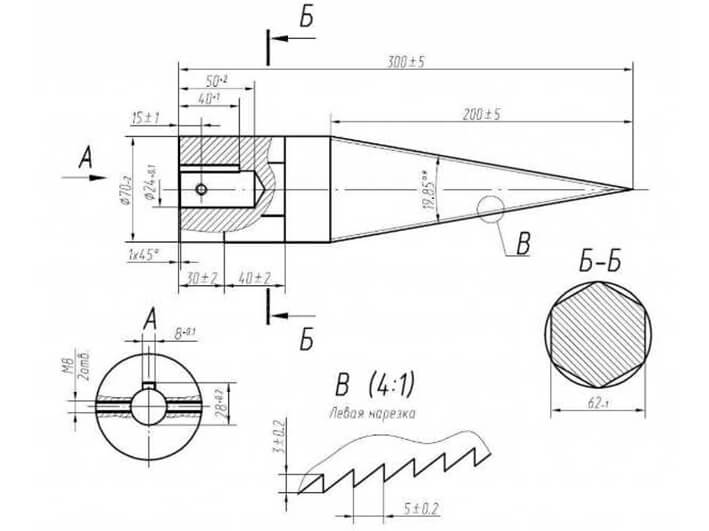

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

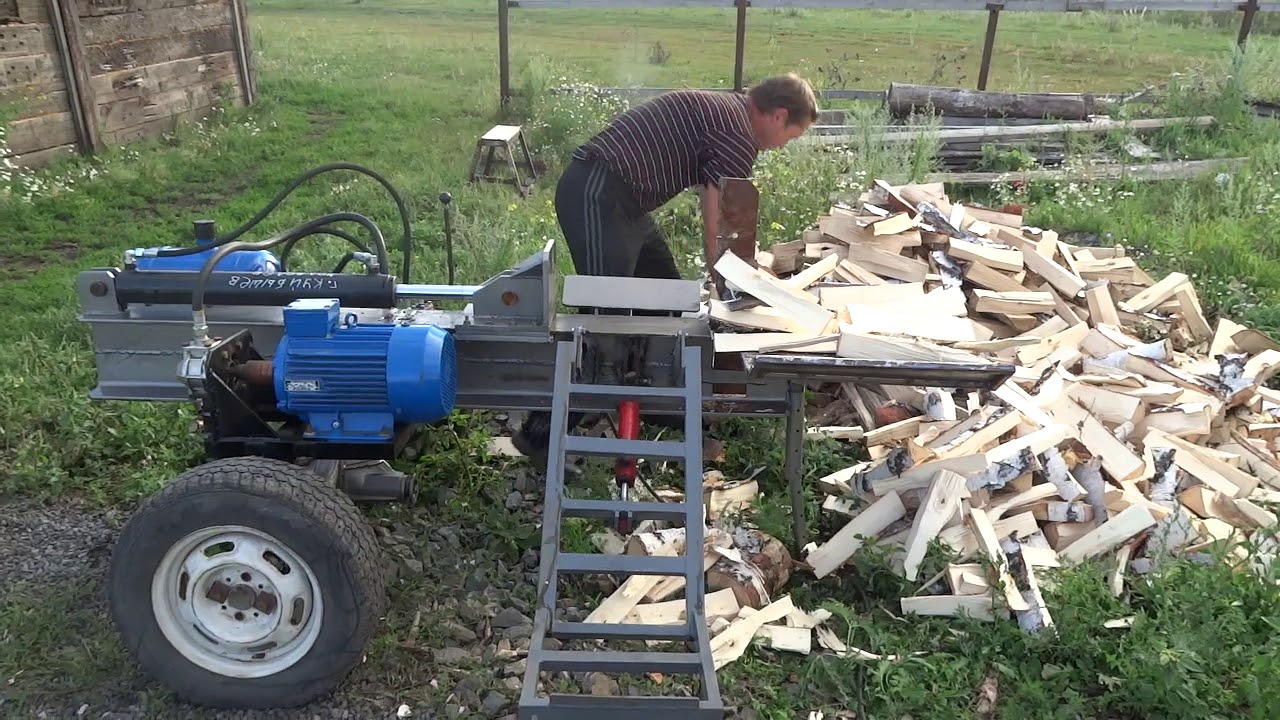

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

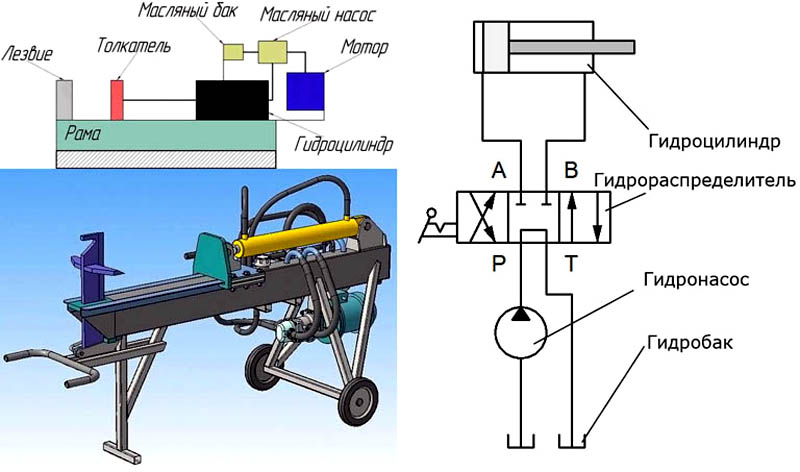

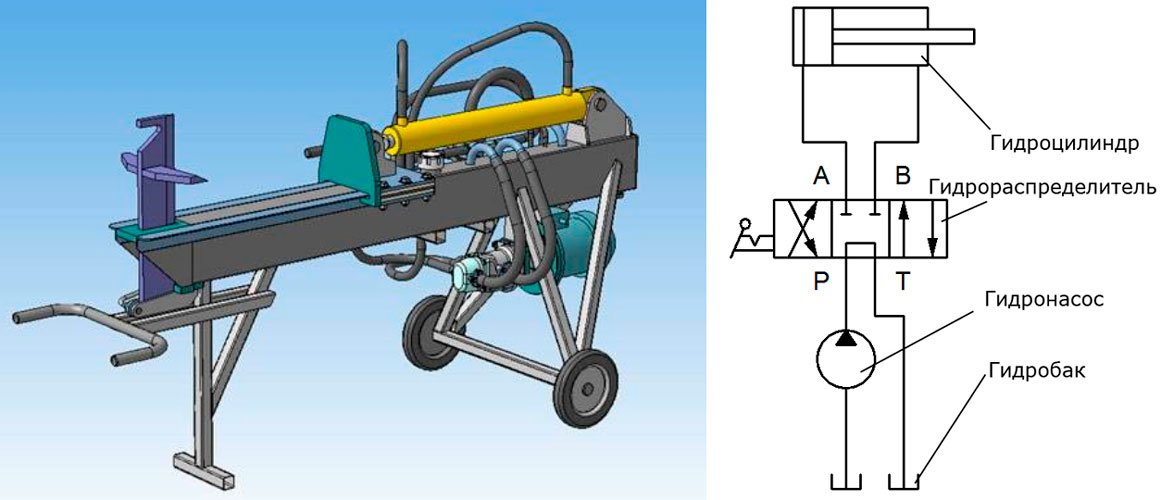

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

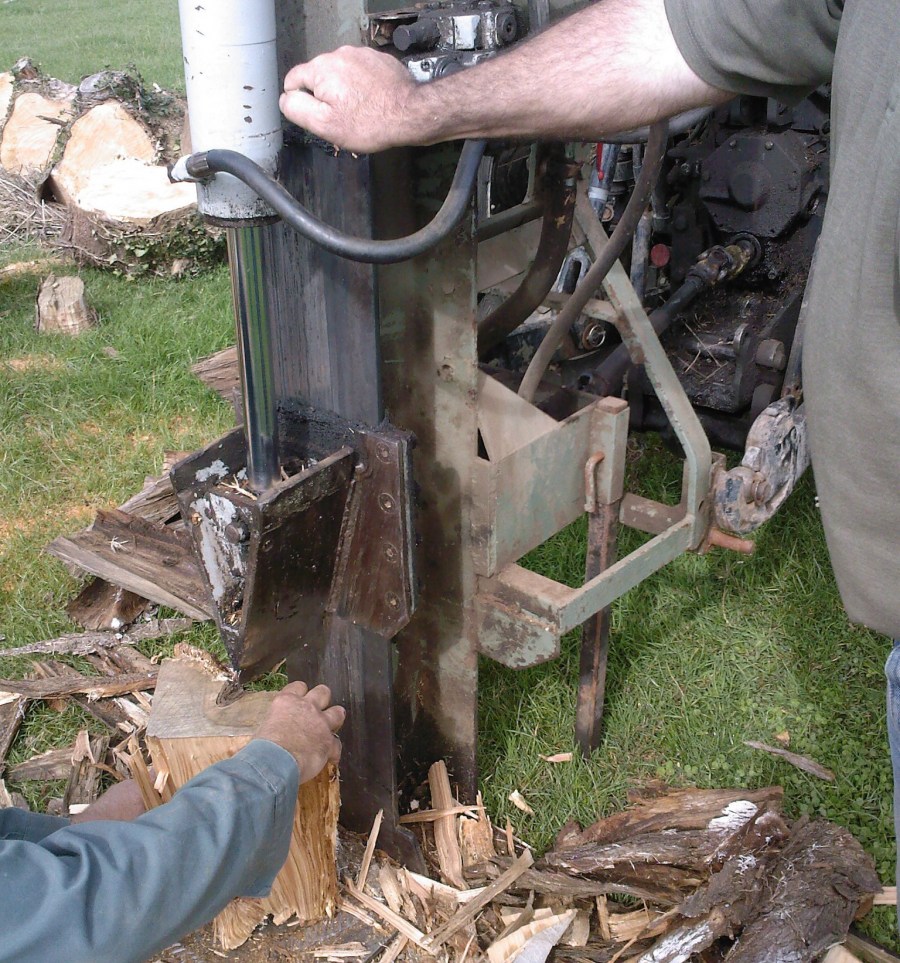

Дровокол инерционный вертикальный

Ручной вертикальный дровокол, механизм которого состоит из металлической трубы, связанной шарниром с опорой, способствует быстрой колке дров. На конце трубы устанавливается режущий элемент для расколки, усиливающий силу груза.

Самоделка данного типа дровокола работает за счет резкого опускания трубы вниз, которая под воздействием груза, колит древесину. Преимуществом станка является доступность составных материалов, которые можно найти при своем или соседнем гараже.

Инерционный вертикальный дровокол

Недостатком считается повышенный вес режущего устройства, продолжительное время человеку не удастся проработать по причине усталости.

Классификация по положению в пространстве

В зависимости от способа укладки бревна выделяют вертикальные, горизонтальные устройства.

Разберем их отличия и особенности.

Горизонтальный

Этот тип бытового назначения, используется для колки дров в домашних условиях, на колесах, поэтому его удобно перемещать по участку.

Больше подходит для самостоятельного изготовления.

Вертикальный

Применяются чаще в промышленных целях. Поручать работу на нем рекомендуется профессиональным кольщикам.

Отличается высокой производительностью и мощностью.

Для большинства электрических моделей нужна трехфазная сеть 380 вольт.

По безопасности оборудование в разы уступает горизонтальному, поскольку зона раскола круговая. Во избежание получения травмы рабочий должен быть в плотных защитных перчатках, очках, одежде.

Виды ручных дровоколов

Самыми популярными являются ручные дровоколы (их также называют кинетическими), работающие за счет простых физических принципов и не требующие специальных физических возможностей. Вот основные типы приспособлений:

лом-колун (полено, на которое устанавливается колун, колется при резком поступательном движении при помощи специального стержня-лома);

Дровокол-лом

пружинный (имеется рычаг силы, применяется способ утяжеленного рабочего элемента);

Пружинный ручной дровокол, сделанный своими руками

с ручным приводом (есть специальная тумба, на ней находится лезвие, ориентированное вверх. Полено ставится на лезвие и легко раскалывается надвое с помощью, например, кувалды);
реечный (присутствует специальная рейка с зазубринами, являющаяся толкающим элементом).

Самодельный реечный дровокол
Инструмент для колки дров с ножной педалью

Если вы часто топите дровами, то уже неоднократно сталкивались с проблемой их заготовки. Чтобы максимально упростить процесс, можете использовать ручные мини-дровоколы – такие как Greenween, «Стрела», Kolundrov. Подобные приспособления помогут быстро и качественно расколоть самые «сложные» поленья, а орудовать ими могут даже женщины (в том числе пожилые).

Удобно пользоваться такими вот мини-дровоколами
Пользоваться таким дровоколом смогут даже женщины

Greenween

Приспособление имеет базовую и многофункциональную модификации. Но устройство в обоих случаях идентично: на раме закреплено широкое лезвие, выполненное из высокопрочной стали. На краях лезвия наплавлены ребра – специальные жесткие пластины, разделяющие на части треснувшее полено.

Фото дровокола Greenween
Дровокол GreenWeen

Базовая модель отличается от многофункциональной диаметром чурок, которые можно колоть. С помощью второй версии приспособления можно справиться даже с самыми толстыми чурбанами. У нее есть специальная полукруглая пластина, в которую упирается свободный конец полена.

Основным преимуществом дровокола Greenween является его безопасность

Базовая же модификация оснащена сплошным металлическим кольцом, выступающим в роли боковой опоры. Внутренний диаметр кольца указывает, какова максимальная толщина чурок. Дровокол Greenween тщательно проработан и эргономичен, а потому работать с ним легко и не утомительно. Весит он 5,7 кг, его высота – всего 35 см. Многофункциональный вариант инструмента весит еще меньше – 4,8 кг.

У базовой модификации дровокола имеется сплошное металлическое кольцо

«Стрела»

Это ручной инструмент, что-то среднее между строительным ломом и топором-колуном. Вследствие этого может применяться для многих целей, а не только для колки дров. Например, для сбивания льда или наледи, для взрыхления замерзшей или плотной почвы во время строительства.

Ручной дровокол «Стрела»

Конструкция инструмента телескопическая, есть рабочий элемент (длинный стержень с ручкой) и ударный (остроконечный конус в нижней части). Ручки резиновые, поэтому инструмент не соскальзывает во время эксплуатации. Сам принцип работ прост: стержень поднимается и падает на полено, в результате чего то раскалывается.

Этот инструмент многофункциональный

С помощью «Стрелы» можно раскалывать очень тяжелые и толстые поленья. Работать с инструментом легко, он отлично справляется с деревом мягких пород. Что касается других преимуществ, то к таковым можно отнести:

небольшие размеры;
уменьшение прикладываемой физической силы во время работы;
универсальность (об этом мы рассказали выше).

«Стрела» может раскалывать самые тяжелые и толстые поленья
Дровокол имеет небольшие размеры

Но есть минусы, среди которых:

непривлекательный внешний вид;
нагрузка на поясницу (это никуда не девается);
высокий риск получить травму (клин может соскользнуть с чурки – как правило, малого диаметра, еще щепки или само полено могут отскочить);
появление мозолей (даже невзирая на то, что рукоятки резиновые).

При работе с дровоколом есть риск получить травму

Kolundrov

Это альтернатива «Стреле», но более безопасная в применении. Kolundrov имеет высокую производительность, выглядит вполне симпатично и безопасен в эксплуатации. Нижняя часть стабильна, она имеет отверстия для крепления, благодаря металлическому кольцу сверху щепки и раскалываемые поленья не отлетают в стороны, а значит, не могут поранить человека.

Ручной дровокол Kolundrov

С помощью заостренных ножей легко разбиваются даже сучковатые и влажные чурбаны.

Таблица. Среднерыночные цены на популярные ручные дровоколы в 2019-2020 гг.

Наименование дровокола	Средняя стоимость, руб.
Greenween	5 650
«Стрела»	1 690
Kolundrov	5 800
