Выравнивание фундамента по горизонту
Чтобы проверить ровность уже залитого фундамента своими руками, необходимо воспользоваться водяным уровнем в следующем порядке:
Изготавливают базу для закрепления прибора. Для этого потребуется взять две доски и два бруска. Доски располагаю горизонтально, а бруски прикрепляют к ним перпендикулярно, размещая примерно посередине
Важно выровнять угол между досками и брусками: если он не будет равен 90 градусам, измерения могут быть неточными. Выравнивание можно провести строительным угольником
Один из вариантов крепления гидроуровня для отбивки фундамента.
Далее на заготовку закрепляют концы трубки гидроуровня. Лучше всего пользоваться только трубкой. В магазинах продаются готовые приборы, которые помимо трубки включают в себя емкость с измерительной шкалой и крепежные приспособления. Пользоваться такими можно, но из-за разницы в толщине трубки и отверстия в мерной емкости, жидкость в процессе измерений будет очень долго выравниваться. Для увеличения скорости работ своими руками рекомендуется пользоваться простейшим уровнем, состоящим только из трубки. После установки прибора на один из углов фундамента дают жидкости выровняться и делают на приборе отметку горизонта воды. Отметить можно обычной ручкой. Это будет базовая отметка или «ноль». Затем концы трубок зажимают. Следующим этапом становится проверка отклонений одного угла фундамента относительно другого. Для этого один конец трубки с доской переносят на проверяемый угол. Разжимают концы прибора и дают жидкости выровняться относительно горизонта. Снимают показания. Для этого понадобиться линейка. По ней измеряют отклонения уровня воды относительно ноля (первой отметки).
Измерение разности высот углов фундамента.
Вычисления выполняют методом разности. Для этого из отклонения в базовой точке вычитают отклонение в проверяемой
При этом важно учитывать знаки отклонений. Если водяной столбик опустился ниже базовой отметки, то значение берут со знаком минус, и наоборот
Например, после переноса уровня на необходимую точку фундамента, отклонение воды от отмеченного горизонта на базовом углу составило минус 3 мм, а на проверяемом минус 7 мм. (-3 — (-7) = 4 мм). Это означает, что проверяемый угол выше базового на 4 мм. Если получается отрицательное значение, то угол расположен ниже горизонта принятого ноля. Таким же способом проверяют все углы фундамента, на которые хватает длины гидроуровня. Чтобы обеспечить проверку всех точек, в качестве базовых можно взять два диагонально расположенных участка.
Важно пользоваться именно методом разности, поскольку при движении трубки по земле, уровень жидкости в ней меняется, трубка изгибается. поджимается — от этого меняется внутренний объем. Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой
Для предотвращения погрешностей нужно пользоваться именно относительными изменениями
Если вернуть прибор в первоначальную точку, то вода в гидроуровне будет находиться на одной отметке, но она не совпадет с базовой пометкой. Для предотвращения погрешностей нужно пользоваться именно относительными изменениями.
После того, как выполнены измерения, необходимо проверить соответствие конструкции нормам
При строительстве важно выровнять обрез фундамента по горизонтали. Предельные отклонения указаны в пособии к СНИП «Нормативные требования к качеству строительных и монтажных работ» и СП «Несущие и ограждающие конструкции». Все отклонения указаны для отметок по высоте
Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича
Все отклонения указаны для отметок по высоте. Если Измеренные величины не укладываются в необходимые рамки, качество выполнения работ считается неудовлетворительным, необходимо выровнять поверхность. Для частного домостроения выравнивание можно провести при кладке цоколя из кирпича .
Как правильно пользоваться водяным уровнем?
Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке. Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров. Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.
Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях. Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов. Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.
Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: ковшик, а лучше маленькая лейка, для наполнения уровня водой; небольшая воронка; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление. Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.
Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.
Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.
Для чего он нужен?
Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости. Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.
При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнить пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях. Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.
Кладка стен
Чтобы начать возведение ограждающих конструкций, необходимо определить самый высокий угол опоры под кладку. Если выполнена проверка по предыдущему пункту, то можно пользоваться предыдущими измерениями и, проанализировав их, выбрать наиболее возвышенную точку.
Начало работы по укладке кирпича или газоблоков с высокого угла позволить вывести стену на один горизонтальный уровень. Чтобы выровнять обрез ограждающей конструкции по одному уровню, в нижних точках укладывают более толстый слой кладочного раствора.
Для определения необходимой точки необходимо пользоваться гидроуровнем также как и в предыдущем пункте. Вычисляют отметки всей поверхности конструкции относительно базовой и определяют нужный участок для начала выполнения кладочных работ.
Плюсы и минусы устройства
Гибкий шланг обеспечивает легкую работу в труднодоступных местах. Гидроуровень можно использовать с различных углов здания, где нет прямой видимости объекта. Пользоваться водяным уровнем одному человеку трудно. К другим минусам устройства специалисты относят:
- длинные шланги сложно заправлять водой;
- систематическая смена воды;
- работать с инструментом должны 2 человека, исключением является лазерный тип прибора;
- уровень требует изоляции на 2 метра от горячих и отопительных устройств;
- работа осуществляется только в горизонтальной плоскости.
Чтобы воспользоваться гидроуровнем, понадобится ёмкость, маркер, рулетка, скотч, краситель для воды. Предварительно инструмент промывается мыльным раствором. В таком случае грязь не повлияет на точность его работы. Специалисты выделяют 2 способа правильно пользоваться водяным уровнем.
Гидроуровень работает только на горизонтальной плоскости
Первый метод:
- расправляется шланг, чтобы отсутствовали заломы;
- в емкость набирают воду;
- сосуд устанавливают на возвышенности;
- один конец инструмента помещают на дно емкости;
- жидкость подтягивается через другое отверстие шланга.
Можно пользоваться гидроуровнем, придерживаясь другой методики: конец с колбой опускается к земле, вставляя воронку в отверстие другого конца. Вливается в инструмент жидкость. Аналогичным способом наполняется устройство водой из-под крана. Но в этом случае в сосуд проникают воздушные пузырьки, что затрудняет регулировку потока жидкости. Так как в кипяченой воде меньше кислорода, специалисты заливают её в сосуд.
Для окраски жидкости потребуется:
- Приложить емкости друг к другу.
- Обеспечивается равный уровень жидкости в сосудах.
- Найденное значение обозначается фиксатором, что называется нулевым уровнем.
- Когда аппарат наполнится водой, колбы фиксируют, краны на них перекрывают.
Гидроуровни
Они предназначены для нанесения точной горизонтальной разметки на объектах, которые находятся на некотором расстоянии друг от друга. Такие приборы являются оптимальными, когда осуществляется установка потолка, определяется высота будущего пола, возводится фундамент и производится ряд других строительных задач в одной плоскости.
Особенности конструкции
Гидроуровни выполнены в виде двух колб, которые объединены между собой гибкой прозрачной трубкой. На каждом из сосудов имеется шкала в сантиметрах. Для комфортности эксплуатации лучше отдавать предпочтение инструменту с наличием прямоугольных емкостей, чтобы они плотно прилегали к поверхности. Помимо этого оптимально также выбирать уровень с трубкой крупного диаметра (6-8 мм), благодаря чему жидкость будет быстрее перетекать по ней.
Перед использованием прибор требуется наполнить водой, которая должна занять около 2/3 объема емкости. Кроме этого необходимо не допускать возникновения пузырей воздуха внутри трубки, а также исключать ее перегиба, чтобы жидкость легко проходила по ней. После заливания в систему воды нужно совместить сосуды друг с другом и чтобы в каждой из ампул ее было одинаковое количество. В таком виде прибор готов к применению по прямому назначению. Протяженность гидроуровня может достигать от 5 до 25 м.
Преимущества и недостатки гидроуровней
К достоинствам этих приборов, из-за которых им нередко отдается предпочтение, относятся следующие качества:
- Доступная стоимость.
- Для использования гидроуровня не нужно обладать особыми навыками.
- Имеют охват крупной площади.
- Инструментам не страшны падения и удары.
- Они не нуждаются в калибровке.
Их же недостатки являются следующими:
- Для применения гидроуровня в большинстве случаев нужен помощник.
- Недостаточно комфортно заполнять прибор водой, из-за чего часто не получается исключить образование пузырьков воздуха и приходится выполнять процедуру повторно несколько раз.
- Возможность использовать исключительно в горизонтальной плоскости.
- Они предназначены для применения лишь при плюсовой температуре, поскольку в мороз происходит замерзание присутствующей в сосудах воды.
С учетом всех вышеуказанных качеств отдавать предпочтение гидроуровню следует лишь в особых случаях, поскольку в отличие от пузырьковых моделей его сфера использования значительно более ограничена, особенно если прибор приобретается домой для простых задач.
Как устроен?
Устройство данного вида уровня основано на законе Паскаля об уровне жидкости в сообщающихся сосудах. Используют устройство только для разметки на горизонтальных поверхностях. Из-за определенной конструкции при применении гидроуровня необходимо двое людей, хотя, в принципе, можно работать и в одиночку, но это более сложно. Первую емкость нужно держать на нужном уровне, сделать карандашом или маркером отметку и зафиксировать показатель устройством, держа его неподвижно, можно прикрепить скотчем. Вторую колбу необходимо переместить ко второй точке, при этом нужно следить, чтобы не было перегиба трубки, и отрегулировать нужный уровень.
При совмещении обоих уровней вымериваемые участки располагаются в одинаковом горизонтальном положении. В качестве вспомогательных материалов для работы с жидким уровнем также нужны: скотч, маркер, рулетка, емкость и краситель для воды. Чтобы получить более точные замеры, стоит перед работой промыть инструмент теплым мыльным раствором от возможной грязи и затем хорошо ополоснуть водой. Заправить жидкий уровень можно двумя способами, при использовании первого нужно:
- хорошо выпрямить шланг;
- в ведро налить жидкость и поставить на любое возвышение;
- один конец трубки опустить на дно емкости с водой;
- через противоположное отверстие подтянуть жидкость.
Второй способ заключается в том, что одну часть вместе с колбой опускают на землю, а в другое отверстие с помощью воронки вливают жидкость. Таким же способом можно в инструмент залить воду из-под крана, хотя при таком варианте в трубку попадает довольно много пузырьков воздуха, которые снижают точность показателей. Стоит знать, что в кипяченой и отстоянной воде воздушных пузырей гораздо меньше, поэтому специалисты рекомендуют использовать именно ее для заправки инструмента. Чтобы избавиться от пузырьков воздуха, можно пальцами постучать по трубке, так они начнут двигаться вверх. Также шланг в месте появления пузырей зажимают пальцами, и проводя ими вдоль трубки, прогоняют воздух вверх.
Основные принципы работы гидроуровня:
- подходит для работы вдвоем;
- используется только при горизонтальных измерениях;
- не используют при температуре ниже 0°С при заполнении водой;
- точность показателей зависит от наполнения трубки.
Использовать воду в инструменте при низких температурах не имеет смысла, она замерзает. Поэтому в холодное время необходимо заливать антифриз или тормозную жидкость, можно также в воду добавлять спирт или соль. Кроме того, ватерпас идеально подходит в качестве рабочего инструмента каменщика, ведь позволяет:
- выполнять работы на улице;
- делать замеры с разных углов;
- измерять в малодоступных местах;
- проводить работы по выравниванию точек, располагающихся друг от друга на некотором расстоянии.
Колба
Когда определились с корпусом, далее нужно обратить внимание на колбу. Пузырек должен быть большим и иметь расстояние между рисками около 1мм
Это позволяет производить замеры с большей точностью. На дешевых моделях такого не наблюдается и некоторые умельцы при помощи шприца самостоятельно увеличивают размеры пузырька.
Колба извлекается из рейки. Прокалывается боковая пробка и инсулиновым шприцем (у него очень тонкая игла), отсасывается некоторое количество подкрашенной спиртосодержащей жидкости.
Зачастую это этанол. Он не замерзает при минусовых температурах и благодаря низкой вязкости, позволяет воздушному пузырьку быстро перемещаться внутри глазка уровня.
После откачки части жидкости, воздушный пузырь увеличивается в размерах. Таким способом его можно догнать по величине под самые риски.
Образовавшаяся дырочка в визире, в последствие заклеивается термоклеем. Если переборщили с размером, то обратно этим же шприцем закачиваете жидкость во внутрь капсулы. Пузырек уменьшается.
Сама колба может быть вклеена или иметь регулировку при помощи винтов. Какой способ крепления лучше, однозначного ответа нет. Оба метода крепежа имеют как свои плюсы, так и минусы.
У дорогостоящих экземпляров, зачастую инструмент идет без регулировочных винтов — например Kapro. Зато у этой марки присутствует пожизненная гарантия на целостность колбы, причем сделанной из акрилового стекла.
Кроме того, если уровень Kapro спустя какое-то время стал врать, его обязаны поменять на новый, естественно при условии отсутствия механических повреждений профиля. Отзыв с Youtube:
Следующий параметр выбора — количество колб. В подавляющем большинстве случаев вам будет достаточно всего двух штук — горизонтальной и вертикальной.
Те из них, которые показывают угол в 45 градусов, могут вам вообще ни разу не понадобиться за весь цикл ремонтных работ.
Если вы регулярно занимаетесь ремонтами, причем не только у себя дома, то с учетом всех вышеперечисленных требований, стоимость уровня под ваши нужды может оказаться вполне недешевой.
Ознакомиться с текущими ценами и подобрать себе строительный уровень «по вкусу и цвету» можно здесь.
Самый главный параметр от которого больше всего будет зависеть цена — это его допустимая погрешность.
Дешевые, имеют погрешность до 5мм на 1 метр, дорогие 0,01мм на метр. И эту погрешность никак не настроить и не исправить.
Когда же строительный уровень нужен для разовых работ, то вовсе не обязательно тратить на него несколько тысяч рублей. Для таких целей вполне можно обходиться и более бюджетными моделями.

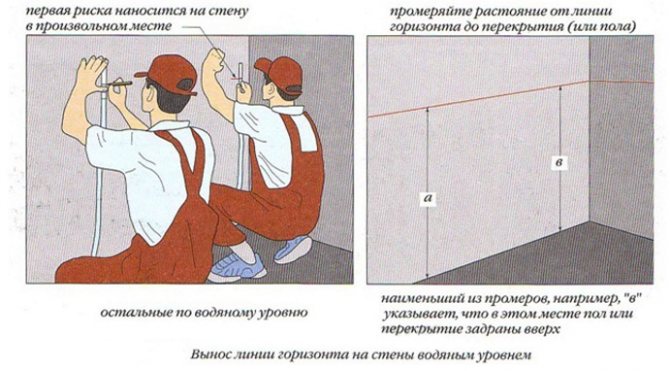

Как правильно использовать гидроуровень
В основе работы строительного приспособления лежит главный принцип взаимодействия сосудов сообщенных между собой. При идеальном совпадении уровня воды в каждой из колб предметы расположены относительно поверхности земли на одинаковой высоте. Использование строительного водяного уровня требует участие двух людей. Каждый будет управлять одной из колб. Вместе они осуществляют параллельные слаженные действия:
- Колбу держат на требуемом уровне возле одного из объектов.
- На поверхности делают отметку карандашом. Фиксируют идеальный показатель жидкости гидроуровня. И остаются в неподвижном положении.
- Вторую колбу должен взять помощник и переместиться к следующей требуемой точки.
- Обязательно смотрят за тем, чтобы не было перегибов шлангов.
- Карандашом делают отметку.
- Для того чтобы сделать третью точку, необходимо одну колбу гидроуровня перенести к сделанной, а вторую колбу к планируемому месту новой отметки.
- Далее действуют по уже описанной схеме.
- Опорными точками называют те, которые отмечают. С помощью линейки их соединяют в единую прямую.
- Проводят перпендикулярные прямые линии вверх или вниз на требуемую величину. Для этого используют линейку и рулетку. Таким же образом соединяют их конечные метки.
- Для выравнивания всех предметов в помещениях достаточно использование одного уровня.
- Гидроуровень при работе обязательно прикладывается к поверхностям только в вертикальном виде.
Если вы планируете работать в одиночку, то рекомендуется приделать крепление к одной из колб, например как крюк. Или попробуйте примотать к реки конец шланга. После следует тщательно зафиксировать край уровня винтами или скотчем к заданному месту.

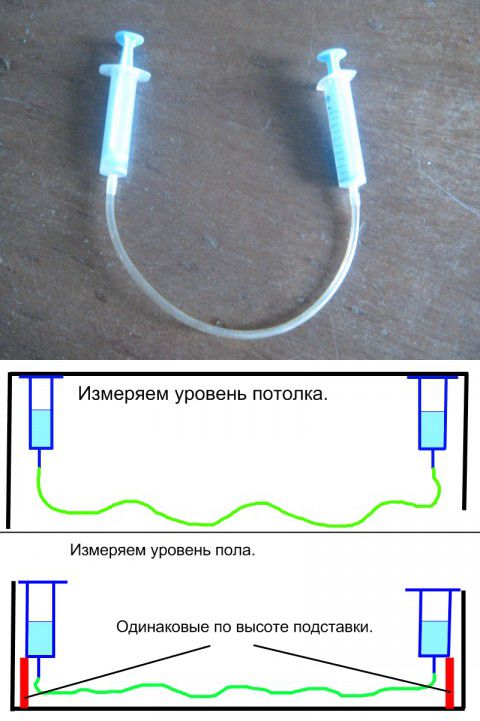

Самостоятельное изготовление
Для изготовления устройства из подручных материалов потребуется трубка, диаметр которой равняется 8-10 мм. Дополнительно потребуются шприцы. Длина шланга зависит от площади помещений. Пошаговая сборка гидроуровня:
- пропуск через шланг мыльного раствора, что позволяет избавиться от остатков производственного масла;
- обрезка поршней от шприцев ножом;
- расширение отверстий шприца до диаметра шланга;
- установка иглы в соответствующие трубки.
Другой способ сборки инструмента заключается в применении прозрачного шланга и отказа от колб. На кончиках шланга выполняется сантиметровая разметка маркером. Чтобы устройство работало правильно, выпускают воздух из шланга. Система заполняется водой. Концы шланга поднимают вверх. На трубку надавливают ногой в месте, куда поднялись пузырьки.
Это интересно: как пользоваться строительным уровнем.
Отметки соединяют ниткой. Предварительно её натирают мелом либо грифелем. Её оттягивают в центре на 1 сантиметр, а затем отпускают. Нитка должна оставить ровный и прямой след. Специалисты советуют заливать в гидроуровень чистую воду, в которой содержится незначительное количество пузырьков. Если система используется при минусовой температуре, применяют незамерзайку. По завершении работ жидкость сливается.
Чтобы сделать отметки точно, применяют карандаш, заточенный хорошо. При выполнении работ нужно избегать перегибов. Рекомендуется переносить устройство в открытом состоянии для предотвращения разрывов. Шланг хранят вдали от солнца.
Специально для вас:
Электробур для земляных работ: преимущества современных устройств
Станок для производства профнастила и прокатки профлиста
Обзор станков по изготовлению сетки-рабицы на рынке и как сделать станок своими руками
Как сделать ручной бур для земли своими руками
Приспособления для кладки кирпича своими руками
Строительный уровень: как правильно пользоваться инструментом
Подготовка гидроуровня к работе
Для того, чтобы показания было лучше видно, заливайте в сосуд окрашенную жидкость
Перед тем, как пользоваться гидроуровнем, в него необходимо набрать жидкость. Чаще всего ей является вода, только для четкости измерений ее подкрашивают.
Казалось бы, водяной уровень – довольно простое устройство, но при некоторых недочетах, допущенных в момент подготовки прибора к эксплуатации, все измерения в дальнейшем могут иметь большую погрешность.
Примером такого случая являются пузыри воздуха в пластиковой трубе. Чтобы предотвратить их появление, следует воду (заранее подкрашенную) набирать из емкости, расположенной на высоте (опустив туда трубку уровня). Соответственно 2 колба должна находиться, как можно ближе к поверхности земли.
Как только вы заметите, что в пластиковой трубке предостаточное количество воды, следует один конец вынуть из емкости, расположенной на высоте, и зажать пальцами, чтобы воздух туда не попадал. Только после этого можно подсоединять колбу.
Для проверки правильностей показания устройства 2 колбы необходимо сопоставить вместе на одном уровне, они должны показывать одинаковое значение на шкале. Если вся процедура проведена успешно, то дальнейшая эксплуатация водяного уровня должна быть беспроблемной.
Вместе с тем, многие строители настоятельно рекомендуют покупать водяные уровни с крепежными зажимами или резинками. О секретах работы с девайсом смотрите в этом видео:
Узнав, как правильно пользоваться гидроуровнем и подготавливать его к эксплуатации, можно смело приступать к различным строительным работам. Водяной уровень вам послужит надежным помощником во всех начинаниях и не подведет вас никогда, так как это достаточно простой и надежный измерительный прибор.
Одним из самых первых измерительных инструментов, которым начали пользоваться строители и каменщики, является гидроуровень. Это простейший и примитивный прибор, предназначенный для выявления уровня горизонтальной поверхности, располагающейся на соответствующем расстоянии. Этот измеритель хотя и имеет простую конструкцию, работающую по принципу уравновешивания, но часто у новичков возникают сложности с его применением. В материале описано, как пользоваться гидроуровнем разными способами, а также принцип работы и особенности самостоятельного изготовления инструмента.
Как научиться пользоваться третьей колбой на уровне
Трудности эксплуатации пузырькового уровня возникают, когда пользователь пытается понять, для чего нужна третья колба на приборе, и как ею пользоваться. Чтобы научиться правильно пользоваться уровнем с тремя колбами, нужно понимать, что она предназначена для проверки наклона поверхности и прочерчивания линии под необходимым углом к горизонтальной или вертикальной плоскости. Если простыми словами, то она является угломером.
Если на приборе имеется третья колба, тогда можно узнать угол отклонения измеряемой поверхности. На дешевых моделях измерителей можно измерить или «отбить» угол 45 градусов (так как устройства не регулируются), а если на инструменте установлен поворотный механизм с градировочной шкалой, то можно узнать произвольный показатель наклона.
Принцип работы такого механизма следующий:
- Колба поворотная устанавливается на нужный показатель, что осуществляется путем ослабления винтов
- Чтобы установить колбу на нужный показатель, необходимо ориентироваться на градуированную шкалу. При перемещении колбы, каждый шаг фиксируется защелкой для точности показаний
- Прибор прикладывается к поверхности, угол которой нужно определить. При этом положение пузырька говорит о том, соответствует ли эта плоскость необходимому углу или нет
Это интересно! По стандарту на регулируемых и нерегулируемых уровнях установлен угол, равный 45 градусам.
Как нужно пользоваться рассматриваемыми приборами, подробно показано в видео инструкции ниже.
https://youtube.com/watch?v=VTYRiHffCYQ%3F
Как видно, научиться пользоваться инструментом совсем не трудно. Главное, что необходимо выполнить перед применением — это проверить и настроить при необходимости уровень. Многие этого не знают, поэтому после применения инструмента, визуально видно, что закрепленная полочка, картина или выложенная стена имеют отклонения. Это происходит по причине того, что мастер перед применением инструмента не проверяет его на точность
Следите за тем, что покупаете, и чем пользуетесь, что особенно важно для измерительных инструментов
