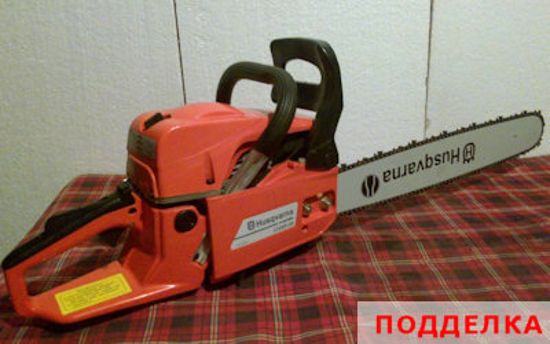

Чем отличается китайская подделка от оригинала?
Ответ на этот вопрос однозначен – всем. Владелец новой бензопилы Husqvarna 372 XP ждёт от него заявленных производителем характеристик. У китайских копий похож лишь внешний вид. Мощность двигателя китайской пилы Хускварна 372 XP едва дотягивает до 2 кВт. Это означает, что шина на 18 дюймов бесполезна, нужна более короткая. Корпус дребезжит, болты выкручиваются. Пила сильно дымит и шумит. Количество оборотов двигателя намного меньше, чем заявлено. Воздушный фильтр практически не защищает мотор. Он быстро забивается и нуждается в постоянной очистке. Корпус раскрашен в бледно оранжевый цвет, краска быстро слезает. Картер изготовлен из металла очень низкого качества.

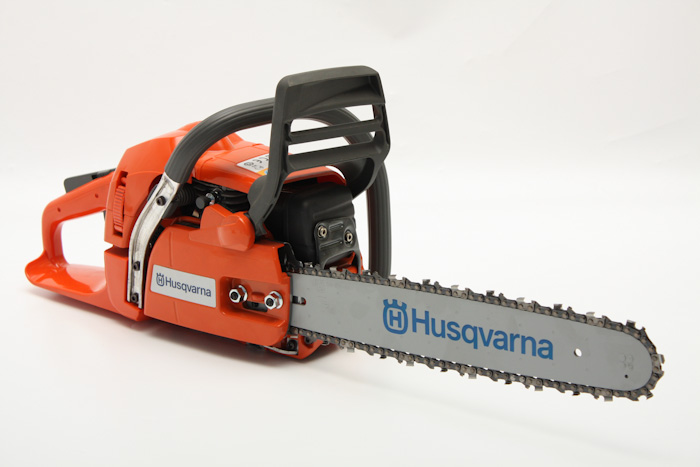

Покупать китайскую подделку не надо. Бензопила Husqvarna 372 XP рассчитана на продолжительную работу с разными породами древесины. Оригинал с легкостью выполнит все задачи, чего не скажешь о клоне. Максимум на что способна китайская копия – это работа в саду.
Инструкция по эксплуатации
В эксплуатационной инструкции собрана основная информация о цепной бензопиле “Хускварна” 240, которая поможет владельцу техники в короткие сроки освоиться с инструментом и пользоваться им для своих нужд соблюдая правила безопасности.
Устройство бензопилы Husqvarna
Оригинальное эксплуатационное руководство к бензопиле Husqvarna 240 можно прочесть здесь: Ваш браузер не поддерживает фреймыСкачать Руководство по эксплуатации бензопилой Husqvarna 240
Основные пункты эксплуатационного руководства:
- Знакомство с устройством цепной бензопилы Husqvarna 240.
- Этапы сборки бензоинструмента в рисунках и с описаниями.
- Знакомство с техническими характеристиками модели 240 цепной пилы “Хускварна”.
- Требования безопасности при работе с цепной бензопилой.
- Знакомство с правильными приемами работы, способами пиления.
- Порядок действий, подготавливающий бензопилу Husqvarna 240 к работе.
- Сведения об обкатке и приработочном периоде.
- Описание приготовления качественной смеси для двухтактного мотора бензопилы.
- Порядок запуска пилы.
- Обслуживающие и регулировочные работы.
- Неисправности, их причины и способы выявления.
- Комплектность цепной пилы “Хускварна” 240.
Безопасность при работе с цепной бензопилой Husqvarna 240:
- приступать к работе только изучив инструкцию;
- пользоваться защитной одеждой, защитными очками, перчатками и другими средствами;
- не производить разборку пилы и другие ремонтные работы при работающем моторе и подсоединенном высоковольтном проводе;
- нельзя запускать или работать с бензоинструментом в помещении;
- заправка производится на расстоянии не менее 5 м от места проведения распиловочных работ;
- не курить в рабочей зоне;
- пилить всей шиной, а не ее концом — это может привести к травме в результате возникновения отдачи;
- исключить посторонних из зоны проведения работ.
Первый запуск и обкатка
Алгоритм действий:
- Сборка инструмента, монтаж пильной гарнитуры, натяжка цепи.
- Приготовление смеси моторного масла (2Т) и неэтилированного бензина (АИ-92) в необходимых пропорциях (50/1).
- Заправка бензопилы топливной смесью и маслом для смазки цепи.
- Проверка надежности креплений, затяжка крепежей.
- Запуск цепной пилы.
- Проверка работоспособности, настройка, корректировка: холостого хода; цепного тормоза; масляного насоса.
- Приработка двигателя.
Приработка (обкатка) бензопилы Husqvarna 240 длится не менее 10 часов. Этого времени вполне достаточно для того, чтобы все движущиеся части инструмента притерлись друг к другу в щадящих условиях пониженных нагрузок.
Техническое обслуживание
Обслуживание бензопилы Husqvarna 240 сводится к следующим действиям:
- Очистка бензоинструмента от опилок, масляных и бензиновых пятен и других загрязнений
- Работы по очистке или замене свечи зажигания, ведущей звездочки.
- Замена или заточка цепи.
- Настройка холостого хода.
- Ремонт тормозной системы.
Основные неполадки и способы их устранения
Бензопила совсем не заводится, возможные причины:
- топливный бак пуст;
- в топливо попала вода;
- качество топлива низкое;
- не соблюдена процедура запуска;
- карбюратор сбился с настроек или загрязнен;
- не очищен воздушный фильтр;
- засорены топливопроводы;
- поршневая группа изношена, кольца стерлись, нет компрессии;
- заклинило поршень;
- нет искры;
- зажигание не срабатывает;
- обрыв высоковольтного кабеля;
- проблемы со свечей.
Силовая установка работает, цепь не вращается:
- цепь перетянута;
- цепь ослабла.
Греется пильная гарнитура, масло не поступает:
- засор каналов по которым подается смазка;
- пустой масляный бачок.
Бензопила “Хускварна” 240 глохнет при увеличении нагрузки, причины:
- сбился карбюратор;
- неправильно работает система зажигания;
- требуется очистка или замена фильтра;
- свеча зажигания не отвечает (подмокла, закоптилась или сгорела).
Пуск бензопилы в работу
Перед пуском бензиновой пилы необходимо заполнить маслом для смазки цепи предназначенный для этого бак и приготовить топливную смесь. Она смешивается в соотношении, рекомендованном изготовителем. Для различных моделей бензопил Хускварна оно составляет 1:40 или 1:50. Это значит, что в каждый литр бензина АИ-92 доливают с интенсивным перемешиванием 25 или 20 мл специального масла для двухтактных двигателей.
После заполнения топливного бака проверяется сила натяжения цепи. Она не должна провисать или перемещаться с избыточным усилием. На практике для проверки ее оттягивают вверх в районе средней части шины. При этом цепь может выйти из паза на 2-3 мм. Необходимая регулировка выполняется специальным ключом.
Чтобы завести пилу Хускварна, ее располагают на чистой от посторонних предметов горизонтальной площадке. Последовательность действий будет следующей:
- активируется тормоз цепи перемещением вперед защитного щитка в районе передней рукоятки;
- нажимается кнопка декомпрессии цилиндра;
- при холодном двигателе полностью выдвигается регулятор воздушной заслонки, при разогретом этого делать не обязательно;
- корпус пилы фиксируется нажатием правой ноги на заднюю рукоятку и удерживанием левой рукой передней рукоятки;
- резкими рывками ручки стартера добиваются кратковременного подхвата двигателя, после чего он самопроизвольно заглохнет;
- регулятор воздушной заслонки утапливается в корпус, затем вновь приводится в движение стартер до пуска мотора;
- пила берется обеими руками в рабочее положение, а ручка тормоза цепи переводится в рабочее положение;
- перед началом работы под нагрузкой рекомендуется убедиться в работоспособности системы смазки цепи, для этого нажатием на дроссель увеличивают до максимума скорость ее вращения, тогда капельки масла должны разбрызгиваться в районе дальнего конца шины.
Аналоги

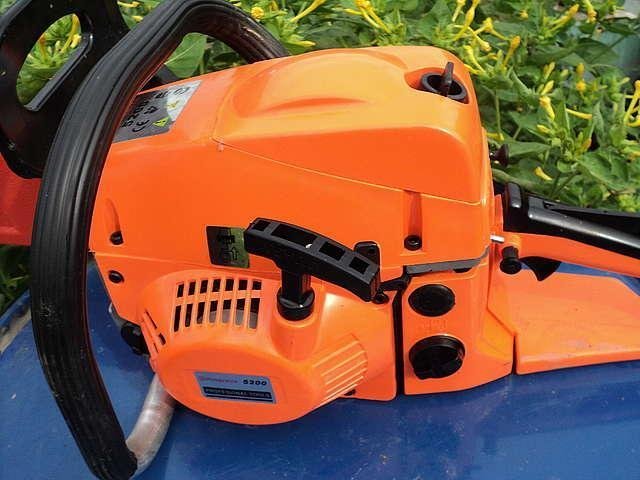

Даже в статусе подделки бензопила Хускварна 365 ХР способна конкурировать с равными по мощности бюджетными моделями , CubCadet CC 3352 и . Одно из немногих преимуществ этих машин — это предоставление торговыми организациями гарантийных обязательств и развитая сеть сервисных служб.
Бензопила Husqvarna 365 XP – это одна из наиболее спорных моделей на современном рынке садовых инструментов. С одной стороны, это – китайский аналог бензопилы Хускварна 5200, не имеющий практически ничего общего со шведским брендом. С другой – этот факт не мешает 365-ой модели пользоваться спросом среди покупателей, ведь бензопила обладает такими важными качествами, как надежность, долговечность и высокая производительность.
В конструкцию китайской бензопилы входят те же элементы и механизмы, которые можно встретить в любой пиле европейского производства. Помимо них, бензопила Husqvarna 365 XP получила несколько дополнительных опций, которые позволяют ей выгодно выделиться на фоне других садовых инструментов. Среди конструктивных особенностей бензопилы Husqvarna 365 XP следует выделить:
- Наличие прочного магниево-алюминиевого картера позволяет бензопиле успешно справляться со своими задачами даже при длительной работе под экстремально высокими нагрузками;
- Бензопила Хускварна 365 оборудована качественным масляным насосом, функция которого заключается в распределении смазочного материала на цепь инструмента. При необходимости, объемы подаваемого масла можно отрегулировать;
- Наличие свободного доступа к винту натяжения пильной цепи – благодаря этому оператору не потребуется каждый раз снимать защитный кожух;
- Клапан декомпрессии в устройстве отвечает за понижение давления в цилиндре бензопилы Хускварна 365;
- Рукоятка расположена под углом для удобства при эксплуатации бензопилы. Органы управления находятся на боковой крышке, что существенно упрощает регулировку работы модели Husqvarna 365 XP.
Помимо всего прочего, китайский производитель оборудовал бензопилуХускварна эффективной системой облегченного запуска, наличие которой в разы продлевает сроки эксплуатации мотора и других узлов модели.
Особенности
- Картер из сплава магния и алюминия. Прочный картер двигателя выдерживает работу на высоких оборотах и создан с учетом активного профессионального использования бензопилы, обеспечивая длительный срок службы
- Кованый коленчатый вал из трех частей обладает исключительной прочностью и долговечностью
- LowVib (Антивибрационная система). Эффективные антивибрационные элементы (демпферы) поглощают вибрацию, защищая руки и кисти пользователя от негативного воздействия
- Регулируемый масляный насос облегчает регулировку смазки цепи в соответствии с вашими потребностями
- Установленный сбоку на корпусе натяжитель цепи. Боковое натяжение цепи делает ее регулирование быстрым и легким
- Эргономичный захват. Расположенная под углом передняя рукоятка обеспечивает лучший захват и естественное рабочее положение кистей рук
- Эффективный тормоз цепи приводится в действие силами инерции
- Быстросъемная крышка воздушного фильтра экономит время при чистке или замене свечи зажигания
- Air Injection (Система очистки воздуха). Центробежная система очистки воздуха для снижения износа и увеличения промежутков между чистками фильтра
- Быстросъемное крепление воздушного фильтра. Существенно облегчает чистку и замену воздушного фильтра
- Smart Start (Система легкого запуска). Двигатель и стартер обеспечивают быстрый и легкий запуск. Сопротивление шнура стартера снижено на 40%
Наша цель — обеспечить Вам самый быстрый доступ к руководству по эксплуатации устройства Husqvarna 365, 372XP . Пользуясь просмотром онлайн Вы можете быстро просмотреть содержание и перейти на страницу, на которой найдете решение своей проблемы с Husqvarna 365, 372XP .
Для Вашего удобства
Если просмотр руководства Husqvarna 365, 372XP непосредственно на этой странице для Вас неудобен, Вы можете воспользоваться двумя возможными решениями:
Руководство по эксплуатации Husqvarna 365, 372XP
Advertisement
Advertisement
Печатная версия
Многие предпочитают читать документы не на экране, а в печатной версии. Опция распечатки инструкции также предусмотрена и Вы можете воспользоваться ею нажав на ссылку, находящуюся выше — Печатать инструкцию . Вам не обязательно печатать всю инструкцию Husqvarna 365, 372XP а только некоторые страницы. Берегите бумагу.
Резюме
Ниже Вы найдете заявки которые находятся на очередных страницах инструкции для Husqvarna 365, 372XP . Если Вы хотите быстро просмотреть содержимое страниц, которые находятся на очередных страницах инструкции, Вы воспользоваться ими.
Sorry, manual briefs data are unavailable at this moment.
Скачавание инструкции
# | Руководство по эксплуатации | Категория | Скачать |
1 |

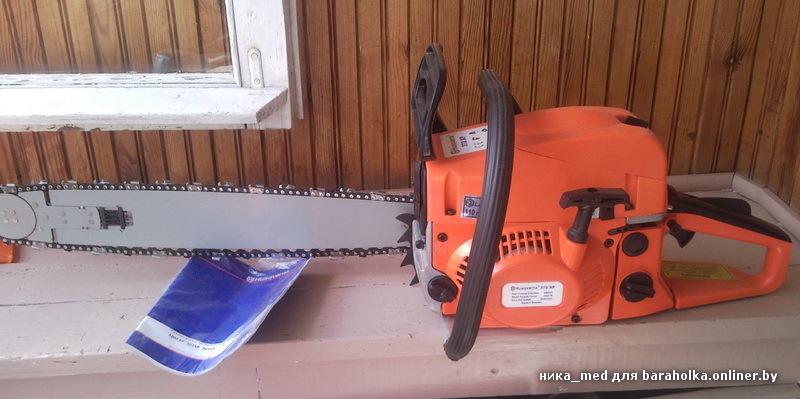

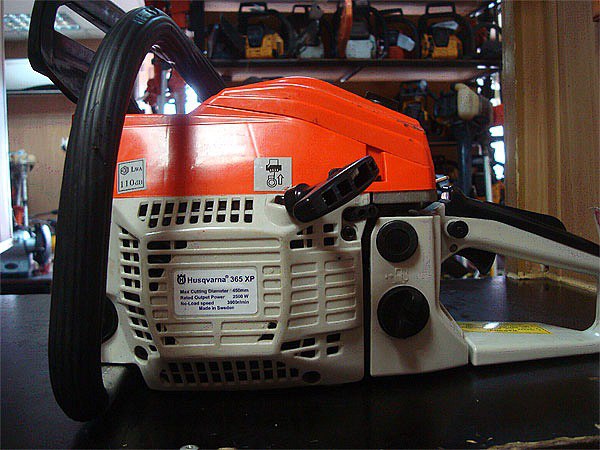

Бензопила Husqvarna 365 XP не имеет никакого отношения к модельному ряду фирмы Husqvarna AB. Это очередная китайская подделка, вроде бензопилы Хускварна 5200. Эти две пилы похожи, как две капли воды. Разница только в названии на наклейке.
Название модели очень похоже на одну из оригинальных пил. Все отличие кроется в одной букве – XP
(китай),SP (оригинал).Настоящие бензопилы Husqvarna 365 выпускаются только в двух модификациях: 365 SP, 365 H . В крайнем случае, название может состоять только из цифр, без букв.
Совершая покупки через интернет – магазины нужно быть очень бдительным. Некоторые, недобросовестные продавцы, выкладывают технические характеристики и фотографии оригинальной бензопилы, а на самом деле продают всего лишь китайскую подделку. Чтобы не столкнуться с подобными продавцами, рекомендуем совершать покупки только в проверенных интернет – магазинах.
Базовая комплектация: пила, шина, цепь, инструкция, спецключ
ХР Руководство по эксплуатации ш Прежде чем приступить к раб…
Руководство по эксплуатации
- Изображение
- Текст
362ХР/365/372ХР
Руководство по эксплуатации
ш
Прежде чем приступить к работе с бензопилойвнимательно прочитайте инструкцию иубедитесь, что вам все понятно.
101 90 66-56
362ХР/365/372ХР Условные обозначения на бензопиле: Другие указанные на машине символы отвечают специальным требованиям сертификатов на соответствующих рынках.
Условные обозначения в руководстве:
УСТРОЙСТВА БЕЗОПАСНОСТИ БЕНЗОПИЛЫ
- 1 Термез цепи и рукоятка тормоза цепи
2 Блокирующий рычаг газа
3 Уловитель цепи
4 Защита для правой руки
5 Система виброгашения
6 Выключатель
7 Глушитель
ОСМОТР, УХОД И ОБСЛУЖИВАНИЕ ЗАЩИТНЫХ ПРИСПОСОБЛЕНИЙ БЕНЗОПИЛЫ
- 1 Тормоз цепи и защитная ручка 1 Проверка износа тормозной ленты
2 Проверка ручки тормоза
3 Проверка автоматического тормоза
4 Проверка предохранителя тормоза
2 Блокировочный рычаг ручки газа
3 Уловитель цепи
4 Приспособление для защиты правой руки
5 Система виброгашения
6 Выключатель
- ПИЛЬНЫИ МЕХАНИЗМ 5 ОСНОВНЫХ ПРАВИЛ
1 Особенности конструкции пильного механизма для уменьшения риска отдачи Б) Цепь пилы
В Некоторые термины и понятия, используемые при описании пильного полотна и цепи
Пильное полотно
Цепь пилы
2 Заточка цепи и регулировка снижения высоты ограничителя резания
- А Общие сведения по заточке режущих зубьев
с Общие рекомендации при установке занижения высоты ограничителя резания
О Установка занижения высоты ограничителя
3 Натяжение цепи
4 Смазка пильного механизма
- A Масло для цепи
B Заправка маслом
с Проверка смазки цепи
О Смазка звездочки пильного полотна.
Е Смазка подшипника блока сцепления
Р Проверка износа пильного механизма Пильная цепь
О Звездочка привода цепи
H Пильное полотно
КАК ИЗБЕЖАТЬ ОТДАЧИ
Что такое отдача?
Общие правила
ОБЩИЕ МЕРЫ БЕЗОПАСНОСТИ
ОБЩИЕ РАБОЧИЕ ИНСТРУКЦИИ ВАЖНАЯ ИНФОРМАЦИЯ
1 Основные правила безопасности
2 Базовая техника пиления
3 Техника валки дерьевьев
- А Безопасная дистанция
B Направление падения
- с Очистка ствола и подготовка пути к отходу
НАПРАВЛЯЮЩИМ ПОДПИЛ
ОСНОВНОМ ПРОПИЛ
Е Обрезка сучьев
Р Распилка ствола
4 Освобождение неправильно поваленного дерева = очень рискованный случай А Освобождение «захваченного дерева»
В Обрезка веток и сучьев, находящихся в напряжении Подготовка:
что ЕСТЬ ЧТО?
Порядок монтажа пильного полотна и цепи
- Установка опоры для коры
Подготовка топливной смеси
- Бензин
Масло для двухтактных двигателей
Смешивание
Цепное масло
Заправка
Запуск и остановка
- Холодный двигатель
Теплый двигатель
Запуск
Остановка
Карбюратор Работа, предварительная регулировка, точная регулировка
Работа
Установка основных параметров и обкатка
Точная регулировка
Условия
Винт регулировки низких оборотов L
Точная установка оборотов холостого хода Т
Игольчатый винт низких оборотов Н
Правильно настроенный карбюратор
Стартер
- Замена поврежденного или изношенного шнура стартера
Натяжение возвратной пружины
Замена сломанной возвратной пружины
Сборка стартера
Воздушный фильтр
Свеча зажигания * •
Глушитель
Техническое обслуживание игольчатого подшипника
Регулировка масляного насоса
Система охлаждения
Центробежная очистка воздуха
«Air Injection»
Электрический подогрев карбюратора (362XPG/372XPG)
Работа в зимних условиях
- Температура -5oC (23oF) или ниже
Ежедневное техническое обслуживание
Аналоги
Основные конкуренты бензопилы Хускварна 365 — бензопилы ведущих европейских и азиатских брендов. На отечественном рынке представлены модели — ECHO CS-501SX-15, Oleo-Mac 962/18, STIHL MS 291-16 и другие, идентичные по мощности и назначению варианты, или более дорогой сегмент Stihl ms 660 цена которой более 50 тысяч.
Заявленные производителем рабочие и прочие характеристики 365-й Хускварны получили подтверждение на практике. Машина способна отработать полную рабочую смену с минимальными остановками для пополнения баков топливной смесью и маслом. Более того, опытные пильщики при низких, до -30 градусов температурах практикуют заправку бензопил на холостом ходу. Профессионалы уважают Хускварны за высокую ремонтопригодность. Используя запчасти от списанного инструмента, в полевых условиях удалось за одну ночь восстановить пилу, вдавленную в плотный снег упавшим деревом. Илья Петрович
После 9-летней эксплуатации бензопилы Хускварна 365 разобрал инструмент для профилактического ремонта. Порадовало отличное состояние зеркала цилиндра и поршневой группы, удобный демонтаж венца ведущей звездочки цепи, рабочее состояние стартера и маслонасоса. По состоянию инструмент способен отработать еще 6-8 лет. Надеюсь, что к тому времени стоимость новых моделей останется на доступном для массового пользователя уровне. Сергей
После 180-го Штиля новая Хускварна показалась тяжелой и менее прикладистой, но после нескольких часов работы небольшой дискомфорт исчез. Управление продумано до мелочей, работа по-настоящему комфортная и даже доставляет массу положительных эмоций. Зимой холодный запуск реализуется после 3 или 4-й попытки, горячий двигатель «хватает» с пол-оборота. Фирменная цепь вне критики, но такая же сменная — нуждается в частой заточке. Брал на рынке, поэтому не исключаю приобретения некачественной подделки. Николай Васильевич
Инструкция по эксплуатации
Инструкция несет ознакомительную функцию, знакомит владельца бензопилы с возможностями и особенностями инструмента:
- Этапы сборки, устройство “Хускварны”.
- Безопасность.
- Комплектность.
- Таблица с характеристиками.
- Способы работы.
- Подготовка бензопилы к работе, приработка.
- Техобслуживание.
- Неисправности.
Устройство бензопилы
Техника безопасности при работе бензопилой:
- использовать средства защиты: очки. перчатки, удобную одежду и обувь, беруши и т. д.;
- не курить возле бензопилы;
- заправлять инструмент вдали от рабочей зоны;
- убрать из рабочей зоны посторонних;
- не пилить неисправной пилой;
- не разбирать включенный инструмент.
Особенности конструкции
Для своей мощности пила довольно лёгкая — без шины и цепи она весит всего шесть килограмм, а в полностью снаряжённом состоянии, с полностью заправленными баками — не больше семи с половиной.
Двигатель
Картер сделан из качественного сплава магния и алюминия. Это даёт выдающиеся прочностные характеристики и при этом относительную лёгкость по сравнению со сплавами на основе стали. Два поршневых компрессионных кольца, развитые рёбра охлаждения для работы даже в самый жаркий сезон, умеренное потребление масляно-бензиновой смеси — всё это говорит о профессиональной сфере применения. Трущиеся поверхности — цилиндр и поршень — сделаны с использованием высокоточного оборудование, которое даёт идеальную шлифовку.
В камере сгорания предусмотрен декомпрессионный клапан, который делает значительно меньшими усилия, необходимые для прокручивания коленвала.
Карбюратор
Имеет широкий диапазон регулировок. Благодаря пружинной амортизации от двигателя этот узел испытывает меньшие нагрузки по сравнению с карбюраторами обычных пил. Благодаря этому он не только имеет увеличенный ресурс службы, но и намного реже требует регулировки.
Фильтрация
Прежде, чем попасть в воздушный фильтр, всасываемый через вентиляционные отверстия атмосферный воздух вихрем закручивается вокруг маховика, крыльчатка которого имеет оригинальную конфигурацию, как и внутренние стенки корпуса. Это помогает использовать от крупных опилок, щепок и другого тяжёлого мусора уже на этапе всасывания. Сам воздушный фильтр достаётся без усилий. В ранних версиях крышка цилиндра крепилась на барашке, в современных — на клипсах, которые можно откинуть за секунду. Прочистка нейлонового фильтра труда не представляет.
Удобство
Даже тяжёлая работа должна быть удобной — так считают инженеры Хускварны. Для этого они не оставляют попыток сделать свою технику как можно более удобной. Скажем, самое опасное последствие при работе пилой для профессионалов — это развитие заболеваний опорно-двигательного аппарата в связи с постоянной вибрацией, которую даёт мощный двухтактный двигатель.
Чтобы минимизировать эту опасность вибрации, шведская компания сделала так, что двигатель ни в одной точке на прикасается к рукояткам напрямую — только через мощные стальные пружины с большим ходом. Гашение вибрации позволяет работать с пилой дольше без усталости и угрозы здоровью.
Пуск пилы также облегчён. Этому служит полуавтоматическое управление воздушной заслонкой, маховик стартера особой конструкции. Даже без праймера пила уверенно заводится после трёх-четырёх плавных рывков тросика.
Механизм натяжения цепи сделан сбоку, доступ к нему можно получить через боковую крышку. При этом исключена возможность травматизма о пильное полотно.
Двойной зубчатый упор сделан из твёрдой стали, с агрессивными крупными зубцами. Его точно не загнёт даже на самых тяжёлых участках работы. Используя его, можно оказывать дополнительное усилие на распиливаемый материал.
Китайская бензопила Хускварна 5 200
В последние годы китайцы все чаще стали практиковать создание подделок известных брендов, и одни подделки удается сделать приемлемыми, другие являются полным провалом. Именно бензопила модели 5 200 является чем-то средним на российском рынке, ведь вроде и подделка, но не совсем плохая и вполне себе работает несколько лет.
Отличить бензопилу от оригинальной предельно просто, если вы хоть раз видели качественную фирменную модель (не обязательно Хускварна), вы увидите разницу в качестве материалов, в том числе пластика. Если вы покупатели китайскую бензопилу Хускварна несколько лет назад, то тогда еще можно было работать инструментом довольно долго. Нынешние подделки вовсе ухудшились по качеству, через пару недель вполне возможно сломаются шестерни, так как внутренние детали очень плохого качества. А цена на нынешние подделки еще больше упала. Поэтому будьте предельно пристальны, если вам предлагают купить Хускварна 5200 за 3-5 тыс. рублей.
Интересным также является тот факт, что модели 5 200 в линейке шведского бренда не существует. Они вообще не выпускают бензопилы с таким длинным цифровым обозначением. В последние годы люди поняли, что модель 5 200 является полной китайской подделкой без надежды на существование, поэтому сейчас продают копии под названием Husqvarna 365 XP. Также популярна Хускварна 372 китайская и с аналогичным низким качеством.
Технические характеристики вполне простые, по указанным китайским производителем комплектуется бензопила Хускварна 5 200 бензиновым двигателем с объемом 52 см3 и мощностью в 3,7 л.с. Работает благодаря смеси бензина и моторного масла. Дешевый двигатель получил существенный для России недостаток — высокая чувствительность к качеству топлива, если залить плохой бензин, двигатель может полностью сломаться через пару дней.
Также указано, что бензопила получила неплохой вес в 5,5 кг и емкость топливного бачка равная 550 мл. Для распиловки древесины предусмотрена среднего качества пильная гарнитура, в основе лежит шина длиной 52 см, подача масла на цепь происходит стандартным для всех бензопил способом. Для этого предусмотрен масляной бачок объемом 320 мл, тоже вполне неплохо для Китая.
О безопасности позаботились, укомплектовав устройство Хускварны 5 200 аварийным тормозом цепи. Положительной стороной является и то, что пильную гарнитуру на китайскую подделку подобрать не составит труда, можно использовать продукцию других брендов. Если вы взяли не самый плохой вариант подделки, вам будет предоставлена инструкция в комплекте, где указано как настроить бензопилу к работе.
Найти бензопилу сегодня вполне реально, новые экземпляры до сих пор продаются, и цена на них варьируется в пределах 3-5 тысяч рублей. Разумеется, гарантии и других документов на бензопилу вам не дадут, будете пилить и надеяться на обещания продавца.
