Как определить длину цепи бензопилы

Почему стоит использовать оригинальные цепи Husqvarna

Husqvarna с момента основания делал ставку на высокое качество всей своей продукции. Надо признать, добился в этом успехов. Поэтому этот бренд заслуженно пользуется уважением в России, где много леса, длинные зимы и много работы для бензопил.

Есть несколько причин, по которым для бензопил Husqvarna лучше использовать только качественные оригинальные цепи. Некачественная сведет на нет все преимущества хорошей бензопилы. Уровень качества должен соответствовать уровню бензопилы.

Нужно помнить, что в конечном итоге древесину пилит именно цепь. От её качества зависят:

скорость реза, количество времени и усилий, потраченные на работу, производительность труда;
расход топлива;
нагрузка на все узлы бензопилы, срок их службы.

То есть, пользователь платит хорошие деньги за бензопилу Husqvarna совсем не за тем, чтобы с плохой цепью она работала как дешевая и некачественная бензопила.

Хорошие цепи от других производителей могут подходить к бензопилам Husqvarna по всем размерам, но не идеально. Все нюансы может учесть только производитель бензопилы. А именно:

свойства сплавов, из которых сделана цепь и ведущая звездочка, их взаимодействие между собой;
максимальная точность подгонки размеров шага цепи и зубьев звездочки;
специфику каждой модели по тяге и оборотам.

Даже микронное несоответствие шага неоригинальной цепи и звездочки может ускорить их износ, повысить шум при работе и ухудшить тягу.

Какая существует маркировка пильных цепей по шагу?

Режущее звено является наиболее сложным из элементов пильной цепи и фактически состоит из двух частей – режущего сегмента ( с контурным углом Г-образной формы для резания) и ограничителя глубины пропила.

Главным параметром маркировки принято считать шаг. Он представляет собой дистанцию между соседними зубьями инструмента. Шаги бывают 0,325; 0,375; 0,404 дюйма. Каждый из этих типов имеет свое предназначение. В инструкции пилы обычно указывается, какая цепь подойдет для конкретного инструмента. Однако некоторые полупрофессиональные и профессиональные пилы могут работать сразу со всеми видами цепей.

Цепь для мотопил с шагом 0,325 самая распространенная. Она подходит для пил с малой удельной мощностью (0,325-3,5 л.с.) В случае если вы используете бензопилу для обрезания мелких сучков, данный тип подойдет лучше всего.
Цепь с шагом 0,375 пользуется меньшей популярностью, нежели 0,325. Ее рационально использовать на бензоинструментах с мощностью 4 л.с. Данный вид цепи уместно использовать, если вы работаете с тонкой древесиной. Для полупрофессиональных пил шаг 0,375 признан лучшим.
Цепь для бензопилы с шагом 0,404 нужно использовать только в тех случаях, если вы работаете с мощными мотопилами. Мощность инструмента должна быть более 5 л.с. Бензопилы, изготовленные под цепочку 0,404, обычно имеют повышенный крутящий момент.

Существует правило: чем меньше шаг гусеницы, тем меньше продуктивность. Кроме того, шаги пильной цепи влияют на параметр, который называют “агрессивность”. Он подразумевает легкость управления во время работы. Проще говоря, с увеличением шага пильная цепочка сильнее врезается в древесину и начинает ее “рвать”. Следовательно, сила, которую должен приложить человек, должна тоже увеличиться. Еще с увеличением шага будут возрастать габариты звеньев. Это приведет к тому, что рез будет шире. Поэтому можно сделать вывод: для маломощных и бытовых электропил не подойдут цепи с большим шагом.

Соответствие мощности двигателя и расстояния между режущими зубьями цепи бензопилы

На основе данных, полученных опытным путем, рекомендуется производить выбор бензопилы, рассматривая соотношение мощности привода и расстояния между режущими кромками. Известно, что чем выше шаг, тем больше силы нужно приложить для вращения приводной звездочки и тем больше должен быть максимальный крутящий момент, развиваемый бензиновым двигателем.

Чтобы правильно подобрать нужную конфигурацию инструмента, необходимо использовать данные минимальных значений мощности для каждого из трех типовых шагов цепей.

Критические показатели мощности бензиновых двигателей, вращающих привод:

Значение шага цепи.

шаг 0.325” – мощность не менее 1.8 л.с. (1.47 кВт);
шаг 3/8” – мощность не менее 3 л.с. (2.21 кВт);
шаг 0.404” – мощность не менее 4.5 л.с. (3.31 кВт).

Если мощность приводящего двигателя будет меньше указанных значений, то при процессе роспуска возможны следующие явления: заклинивание цепи в дереве, снижение скорости вращение привода, приводящее к перегреву мотора, увеличению времени распиловки и повышенным эксплуатационным расходам на топливо.

Использование мощных моторов с цепью, имеющих небольшой шаг, нецелесообразно, так как это также увеличит время на роспуск и увеличение затрат на топливо. Однако данное сочетание допускается при потребности совершать точные работы с древесиной.

Указанные минимальные значения характеристики приводов показывают способность уверенной работы оборудования, но не показывают время его беспрерывного использования в профессиональной среде. Скорее, эти значения приведены как рекомендации для осуществления эпизодических работ или для условий эксплуатации инструмента с длительными перерывами. Для долговременного использования оборудования, которое подразумевает профессиональный режим, требуются следующие соответствия технических данных:

шаг 0.325” – мощность 2.5 л.с (1.84 кВт);
шаг 3/8” – мощность 4 л.с. (2.94 кВт);
шаг 0.404” – мощность 6 л.с. (4.41 кВт).

И если она, к примеру, будет использоваться эпизодически или для проведения дачных работ, то такой выбор является нецелесообразным.

Как подобрать пильную шину

Обычно в процессе эксплуатации «срабатываются» примерно 3–4 цепи, и только тогда встает вопрос о замене шины. Подбор типоразмера пильной шины производится по рекомендациям производителя и типоразмеру пильной цепи. Шина должна иметь аналогичные характеристики: шаг цепи, толщина хвостовика и длина режущей системы. Если говорить об оригинальных аксессуарах Husqvarna, то код цепи и код шины имеют аналогичное окончание, указывающее на одинаковое количество хвостовиков. Например, для типоразмера бензопил для частного использования с объемом двигателя до 40 куб. см, с шагом цепи 3/8” mini, шириной хвостовика 1,3 мм, длиной 14”/ 36 см – код цепи 5854042-52, а код шины 5019592-52. При этом информация о коде и характеристиках режущей системы выгравирована на шине заводским методом.Такая гравировка даст вам все сведения, необходимые для подбора шины и цепи Помните, что под длиной шины все производители подразумевают лишь ту ее часть, которая выступает от корпуса пилы до края ведомой звездочки установленной пильной шины!Что интересно, в Европе и России разные предпочтения в выборе режущих систем. В европейских странах и частники, и профессионалы предпочитают более «короткие» режущие системы. В этом есть практический толк: выше угловая скорость цепи, сам инструмент легче, заточка происходит быстрее, топлива тратится меньше.В России считают, что чем длиннее шина, тем производительнее работа. Если вы хотите подобрать к своей цепной пиле длинную режущую гарнитуру, ориентируйтесь на характеристики и рекомендации, описанные выше. В некоторых случаях Husqvarna предоставляет уникальные решения по выбору режущих систем. Например, для аккумуляторных цепных пил пользователь может сам выбрать, приобрести и заменить аксессуары в зависимости от рода выполняемых работ:

с шагом цепи 1/4” – для обрезки ветвей и сучьев либо для художественной резки древесины;
с шагом цепи 3/8” mini – для эффективного реза древесины диаметром до 20 см;
с шагом цепи 0,325” mini – для эффективного реза древесины диаметром до 40 см и с практически отсутствующей вибрацией в процессе пиления.

Вы можете дополнить пилу аксессуарами в зависимости от типа работ, которые собираетесь выполнять

Электрические и бензомоторные цепные пилы: выбор и эксплуатация
Ручные электропилы, их виды и особенности
Как выбрать дисковую пилу

Основные характеристики

Как и весь инструмент и садовая техника, связанные с непосредственным контактом режущего элемента с материалом, цепь бензопилы требует постоянной заточки, смазки и замены

При покупке новой расходной детали следует обращать внимание на совместимость. Чтобы не прогадать и не ввести покупателя в заблуждение, производители мировых брендов используют установленные повсеместно нормы маркировки технических параметров цепей бензопил

К основным параметрам относятся:

углы заточки зуба режущего элемента цепи;
форма (геометрия) режущих зубьев;
высота зубьев относительно ограничителя реза (профиль).

Кроме параметров режущих зубьев, цепи имеют различные размеры, толщину и длину. Они различаются по:

расстоянию между режущими элементами (шаг цепи);
полной длине цепи (количеству звеньев);
толщине направляющих хвостиков относительно шины бензопилы.

Далее подробно рассмотрим все параметры, от которых зависит выбор цепи.

Как выбрать цепь для бензопилы

Чтобы правильно выбрать гарнитуру – необходимо учитывать назначение, интенсивность использования прибора. Пилы комплектуются разными шинами, оснастка должна соответствовать ее размерам. На производительность влияет шаг бензоцепи, а от толщины хвостов и типа прорезывающего звена зависит характер распиловки. Выбирать инструмент нужно с учетом всех этих характеристик.

Назначение

Производители выпускают бытовые и профессиональные пилы, рассчитанные на разную интенсивность использования и производительность. Комплектоваться инструмент должен расходниками соответствующего назначения. Для работы с твердыми породами дерева лучше выбрать модель с твердоплавным режущим элементам. Распускать доски быстро и с высоким качеством реза поможет продольная цепь для бензопилы, чипперы которой отличаются специфическим углом заточки.

Шаг цепи

Чем больше расстояние между тремя соседними заклепками, тем выше производительность. Для валки леса, распиловки бревен на дрова в большом объеме лучше подобрать расходники с шагом 0,375 или 0,404 дюйма. Такая оснастка поможет увеличить продуктивность, но за счет особенностей конструкции повысится вибрация. При небольшом объеме распиловки лучше выбрать низкопрофильную модель с шагом 0,325 дюйма. Такой режущий элемент обеспечит плавность работы, аккуратный рез. Инструмент, укомплектованный такой гарнитурой можно применять на стройплощадке при вырезании пазов.

Толщина хвостов

По толщине хвостов можно судить о прочности. На данный элемент приходится основная нагрузка во время распила. Хвосты, толщиной 1-1,3 мм, не предназначены для интенсивных и тяжелых нагрузок. Такие бензоцепи подходят для работы на приусадебном участке при обрезке деревьев. Толщина 1,4-1,5 – наиболее распространенная. Хвосты этого типа выдерживают высокую нагрузку, режущий инструмент может применяться на строительной площадке или специалистами коммунальных служб. Для валки леса в тайге лучше использовать гарнитуру с хвостами 1,8-2,0 мм, способными выдержать самые тяжелые нагрузки.

Тип режущего звена

От формы профиля зависит сфера применения, особенность реза. Квадратный зуб имеет большую площадь кромки, отличается простотой обслуживания, максимальной скоростью распиловки. Гарнитура с таким углом атаки не выходит из строя после случайной встречи с мелкими гвоздями. Минусом профиля является неаккуратный рез. Круглый зуб обеспечивает плавную работу, распил получается ровным, без зазубрин. Пользователь может легко перейти с вертикали на горизонталь и выполнить сложный вырез. Правка геометрии сложная, но требуется крайне редко. Минус – низкая производительность.

Материал

Рейтинг цепей для бензопил традиционно возглавляют модели с победитовыми напайками на зубьях и с режущими элементами из тугоплавких сплавов. Это связано в повышенной устойчивостью к износу, критическим температурам. Гаджеты реже требуют обслуживания, а это положительно влияет на продуктивность труда.

Лучшие дисковые пилы

Шаговые характеристики пильной цепи

Чтобы правильно подобрать цепь, она должна совпадать с шиной по ее длине, ширине и другим конструктивным элементам.

Бытовая техника чаще всего комплектуется цепями с шагом 3/8 “. Они отличаются плавным ходом и достаточной степенью надежности и безопасности.

Модели профессионального класса с большой скоростью реза и повышенной мощностью используют звено большего шага — 0, 404“.

Попытка подобрать такую шину к бытовой бензопиле скорее всего приведет к ее перегрузке, повышенному износу и быстрому выходу из строя деталей двигателя и трансмиссии.

Как узнать

Чтобы определить шаг цепи, используемой на вашей бензопиле, обычно используют один из следующих способов:

Снять шину и прочесть маркировку на хвостовике. Кроме искомого параметра, там в обязательном порядке обозначают длину гарнитуры, ширину паза между щеками, а также модуль звездочки.
Если осталась упаковка, то можно посмотреть на ней. Ведущие производители печатают на ней не только шаг, но и тип зуба, ширину, номер напильника для затачивания.
Измерить штангенциркулем расстояние между двумя соседними деталями звеньев. Это могут быть основания зубьев, их хвостовые части, центры роликов. Для роликов нужно взять ТРИ соседних.

От шага напрямую зависит производительность инструмента, поэтому у профессиональных моделей он больше. Категорически не рекомендуется приспосабливать к мощным бензопилам шины с небольшим шагом. Недогруз двигателя также приведет к ускоренному износу его деталей и сокращению ресурса высококачественной производительной бензопилы.

Для каждого класса операций лучше подобрать отдельную бензопилу, максимально соответствующую ему по характеристикам.

Во время выбора пазов и выпиливания внутренних разрезов приходится работать самым концом шины. При этом высока вероятность отбоя (или отскока) пилы. Это еще один довод за приобретение двух пил: мощной высокопроизводительной для массовых операций и распила толстых бревен или брусьев, и небольшой модели с короткой гарнитурой и маленьким шагом для доработки фигурных пропилов, пазов и других тонких деталей.

Как заточить цепь для бензопилы

В большинстве случаев заточку цепей пильщики производят самостоятельно, имея ручное заточное устройство или просто круглый напильник, не снимая цепи с шины. Плюс прямоугольный для регулировки ограничителя глубины реза. Существенный изъян при этом увеличение неравномерности износа зуба.

Мне же больше импонирует заточной станок, который как раз этот изъян устраняет. Мне часто отдают цепи в заточку именно потому, что нужно сравнять величину износа зубьев на станке. А потом снова вручную точат и затем все повторяется.

Конечно же для «лесников» важно иметь отдельную мастерскую для профессиональной и быстрой заточки и ремонта пильных элементов

Для повышения эффективности работы бензопилы необходимо следить за системой смазки, следуя поговорке моего тестя, который всю жизнь проработал в лесу. Он говорил: «Девки любят ласку. Машина любит смазку». Это очень актуально, если Вы имели перерыв в работе — день неделю или больше.

И перед тем как заводить пилу нужно подумать о том, какой была последняя остановка двигателя: принудительной или пила выработала бензин. В любом случае не поленитесь и до лейте масла до полного бачка, и так с каждой заправкой.

Если даже один раз Ваша пила застряла в бревне, стоит при смене цепи проверить ведущую звёздочку. Также соблюдайте натяжение цепи согласно инструкции. И уж конечно не нужно заменять масло М-8 другими, более низкого качества.

Опираясь на вышеизложенную информацию, всегда стоит помнить, что приобретая новую цепь, принимайте решение сами, чью цепь покупать — китайскую или от известного производителя.

Обзор цепей с победитовыми напайками

В отличие от пильных дисков, до сегодняшнего времени цепи с победитовыми напайками не получили широкого распространения. Ни в бытовом применении, ни в индустрии лесозаготовки. Даже мощные цепи для харвестеров — лесозаготовительных машин, от лесоповальных до сучкорезов — чаще всего не имеют победитовых вставок.

Важно, что не стоит путать цепи по дереву с цепями для бензорезов для других целей. Например, сегодня в продаже есть цепи с алмазным напылением, конструктивно, по размеру и внешне схожие с цепями по дереву. Они предназначены для резки кирпича, бетона и даже металла

Но к бензопилам они не подходят по шагу, толщине и длине, и дерево резать не могут. Дерево просто дымит и горит от трения, как при сверлении его победитовым сверлом

Они предназначены для резки кирпича, бетона и даже металла. Но к бензопилам они не подходят по шагу, толщине и длине, и дерево резать не могут. Дерево просто дымит и горит от трения, как при сверлении его победитовым сверлом.

Маркировка пильных цепей штиль

1. Введение, 2. Конструкция, 3. Определяющие параметры, 4. Шаг цепи, 5. Толщина ведущих звеньев, 6. Типы пильных цепей. Основные типы. Виды исполнения. Систематика обозначения.

Введение

Фирма STIHL производит подходящую пильную цепь для почти каждой древесной породы и любой толщины дерева, а также для каждой модели мотопилы и любой производительности. Фирма STIHL имеет в своей программе правильную цепь для любого случая применения. Пильные цепи фирмы STIHL оснащены запатентованной системой смазки STIHL Oilomatic, повышающей срок службы цепи. Каждая изготовленная фирмой STIHL пильная цепь является «пильной цепью Oilomatic». В соответствии с шириной паза направляющих шин фирма STIHL изготовляет пильные цепи с толщиной ведущих звеньев 1,1; 1,3; 1,5; 1,6; и исключительно для лесозаготовительных машин (Harvester) — толщиной 2,0 мм.

Конструкция

Пильные цепи STIHL — это трехзвеньевые пильные цепи, сконструированные всегда по одному и тому же принципу. Они различаются между собой лишь профилем режущих зубьев (тип цепи) и размерами отдельных звеньев цепи (шаг и толщина ведущих звеньев). На нижеследующей иллюстрации изображены отдельные детали пильной цепи Oilomatic.

Ведущее звено,
левый режущий зуб,
правый режущий зуб,
соединительное звено с закатанными заклепками,
соединительное звено,
бугорчатое ведущее звено,
трехбугорчатое соединительное звено.

Средний ряд звеньев состоит из одинаковых звеньев цепи, ведущих звеньев (1). Приводная мощность двигателя посредством ведущих звеньев передается от цепной звездочки на пильную цепь. Одновременно ведущие звенья, движущиеся в пазу шины, направляют пильную цепь сбоку на направляющей шине. Передняя боковая сторона ведущих звеньев в направлении движения закруглена и служит одновременно в качестве пазового пространства.

Оба внешних ряда зубьев состоят из расположенных попеременно режущих зубьев (2, 3) и соединительных звеньев (4, 5). Режущие зубья (2, 3) являются, собственно говоря, рабочими элементами пильной цепи. Форма и состояние лезвий оказывают решающие влияние на результат резания. На противоположной стороне режущих зубьев и во впадинах между режущими зубьями расположены соединительные звенья (4, 5). Соединительные звенья и режущие зубья образуют совместно плоскость скольжения, по которой скользит пильная цепь, направляемая направляющей шиной. У пильных цепей с особенно слабой отдачей перед каждым режущим зубом имеется бугорчатое ведущее звено (6) или на противоположной стороне вместо обычного соединительного звена имеется специальное соединительное звено с тремя бугорками (7). Эти звенья содействует особенно мягкому врезанию режущего зуба в древесину и без отдачи (см. Пильные цепи со слабой отдачей).

В соответствии с конструктивным принципом фирмы STIHL за каждым вторым ведущим звеном следует один режущий зуб, поочередно — один правый, затем один левый.

У пильных цепей специального исполнения Full-Skip (1) и Semi-Skip (2) впадины между режущими зубьями имеют или увеличенные или соответственно разные размеры. У цепи с двойным зубом (3) режущие зубья располагаются непосредственно друг за другом, поочередно -справа и слева.

Все звенья цепи соединены между собой соединительными заклепками, причем средний ряд звеньев (ведущие звенья) подвижен относительно обоих внешних рядов (режущие зубья и соединительные звенья). Каждое звено пильной цепи подвергается нагрузке. Соединительные заклепки и ведущие звенья должны передавать полное тяговое усилие двигателя при соответствующем полном сопротивлении резанию. Это усилие распределяется пополам на режущие зубья и на соединительные звенья.

Определяющие параметры

Пильная цепь определяется, в основном, тремя признаками:

шаг пильной цепи служит основой при выборе определенного типового ряда моторных пил (класс по мощности);
толщина ведущих звеньев пильной цепи определяет выбор направляющих шин с определенной шириной паза;
длина цепи определяется длиной направляющей шины и задается посредством числа ведущих звеньев.

Шаг цепи

Размеры отдельных звеньев цепи находятся в жесткой зависимости друг от друга. Параметры режущих зубьев и остальных звеньев цепи определяются шагом цепи.

Для установления шага цепи измеряется расстояние между серединами первой и третьей соединительных заклепок и этот размер делится пополам. Полученный результат — шаг цепи в мм. Однако, в большинстве случаев, шаг цепи задается в дюймах (например, 9,32 мм = 3/8’‘). Расстояние между серединами первой и третьей соединительных заклепок измеряется потому, что расстояния между отверстиями ведущих звеньев и режущих зубьев или соединительных звеньев могут различаться по величине.

Толщина хвостовика ведущего звена

Наряду с шагом и количеством звеньев, которые определяют длину, есть такой параметр, как толщина цепи. Она также очень важна, потому что соответствие пары «шина — цепь» должно строго коррелироваться. Если хвостовик будет слишком толстым, он будет заклинивать в пазу шины либо вообще туда не поместится. Слишком тонкая цепь будет свободно вибрировать в пазу. Это увеличит риск соскакивания и травматизма. Пытаясь компенсировать колебания, неопытный пользователь перетянет цепь, что приведёт к ускоренному износу пильной гарнитуры.

Легче всего измерить хвостовик штангенциркулем. Однако делать это нужно лишь на мало работавшей цепи — сильно потрёпанные экземпляры вырабатываются и стачиваются, и значение может быть снято неверно. Лучше залезть в интернет и почитать характеристики или проконсультироваться в магазине.

Толщина ведущего звена также давно стандартизирована и представлена следующими значениями

Ширина, мм	Ширина, дюймы	Маркировка	Область применения
1,1	0,043	1	Компактные решения, мини-пилы, одноручные варианты с маломощным двигателем
1,3	0,050	3	Большинство бытовых и некоторые полупрофессиональные агрегатов, рассчитанных на длину шины до 40 см и мощностью двигателя до 2,5 лошадиных сил
1,5	0,0578	5	Некоторые бытовые и большинство профессиональных пил с двигателем увеличенной мощности и длиной шины 38 — 50 см
1,6	0,063	6	Профессиональные инструменты различного назначения и мощности
2,0	0,080	Тяжёлые мощные пилы исключительно для валки леса

Как подбирать цепь под свои задачи

С 2016 года Husqvarna постоянно расширяет спектр новых пильных цепей серии X-Cut собственного производства. Они прочные, менее требовательны к заточке, дольше сохраняют стойкость к растяжению, гарантируют высокую эффективность пиления.Например, Husqvarna X-Cut SP21G – пильная цепь с уникальными характеристиками, аналогов которой нет: шаг цепи – 0,325” mini, ширина хвостовика – 1,1 мм (верхняя конфигурация «трамплин») и форма зуба типа «полудолото». Комплектуется с профессиональными аккумуляторными цепными пилами 500-й серии, имеет тонкий пропил, чистый рез и практически отсутствие вибрации при пилении.Цепь Husquarna X-Cut SP21GHusqvarna X-Cut S93G – пильная цепь с шагом 3/8” mini, шириной хвостовика 1,3 мм (верхней конфигурацией «трамплин») и формой зуба «полудолото». Идеально подходит для бензопил с объемом двигателя до 40 куб. см для частных пользователей.Цепь Husqvarna X-Cut S93GHusqvarna X-Cut SP33G – пильная цепь с шагом 0,325”, Pixel (узкий пропил), шириной хвостовика 1,3 мм, (верхней конфигурацией «трамплин») и формой зуба типа «полудолото». Она идеально подходит для использования с бензопилами для частного использования и универсальными полупрофессиональными бензопилами с объемом двигателя 40–60 куб. см.Цепь Husqvarna X-Cut SP33GДля каждого типоразмера цепей поставляются оригинальные заточные комплекты, в состав которых входят два круглых напильника требуемого диаметра (для моделей пильных цепей SP21G и S93G – 4 мм; для SP33G – 4,8 мм; для С85 – 5,5 мм), плоский напильник, универсальная рукоятка и комбинированный шаблон, с помощью которого можно заточить режущие зубья и снизить ограничитель подачи для разных условий пиления – в зависимости от сезона и породы дерева.

Цепи бывают нескольких типов

1. Цепь для односкоростных велосипедов (Single-speed)

Как видно из названия стоит на односкоростных городских велосипедах без переключения передач, на детских и подростковых велосипедах, а так же у велосипедов с планетарной втулкой. У этих велосипедов на заднем колесе одна звездочка, а переключение скоростей происходит внутри задней втулки.

Single-speed цепь при грамотной эксплуатации практически не изнашивается до полной «смерти» и «живет» столько же, сколько и сам велосипед. Это обусловлено тем, что цепь на односкоростном велосипеде представляет собой прямую линию от передней к задней звезде и не испытывает нагрузок на поперечный изгиб как в случае с многоскоростными велосипедами.

Их изготавливают из более толстых и соответственно прочных и жестких пластин, подвергают термической и химической обработке для увеличения износоустойчивости.

Обратите внимание, что зубцы односкоростных звезд захватывают звено цепи на всю высоту ролика и более крепко ее держат. Нагрузка на ролик равномерная и постоянная

Это одна из причин, почему они практически не растягивается, в отличие от многоскоростной велоцепи

Это одна из причин, почему они практически не растягивается, в отличие от многоскоростной велоцепи.

Ширина Single-speed (сингл-спид) цепи, измеряемое как расстояние между пластинами внутреннего звена, от 8.7 до 11.0 мм.

Кстати, эффективность педалирования на прямой цепи выше, чем на перекошенной многоскоростной — нет потерь энергии на преодоление трения, возникающее при её изгибе.

2. Цепь для многоскоростных велосипедов

Многоскоростная велоцепь предназначена для велосипедов с переключением скоростей. Отличается от односкоростной наличием зазора между пластинами звена. Он позволяет цепи изгибаться вбок (см. на рисунке выше). Еще они обычно меньше по ширине, так как толщина звезд кассеты велосипедов с переключением скоростей меньше чем на односкоростных моделях.

Обратите внимание, что зубцы звезд кассеты и передних звезд на многоскоростных велосипедах захватывают звено цепи не на всю высоту ролика, а приблизительно на половину. Их зубцы ниже, так как цепь при переключении передач перескакивает с одной звезды на другую

Из-за этого нагрузка на ролики цепи не такая равномерная, как на односкоростных моделях

Из-за этого нагрузка на ролики цепи не такая равномерная, как на односкоростных моделях.

В статье «Что такое передачи (скорости) у велосипеда и как их переключать» уже упоминалось о рекомендуемых и не рекомендуемых вариантах включения передач. Они обусловлены сильным перекосом цепи, что ведет к быстрому износу не только её самой, но и задних (на кассете) и передних (в системе) звезд. Приведем эти варианты еще раз:

Цепь многоскоростного велосипеда практически всегда имеет перекос, что снижает эффективность педалирования и приводит к износу элементов трансмиссии: цепи, передних и задних звезд.

Так же как и предыдущий тип состоят из внутренних и внешних звеньев.

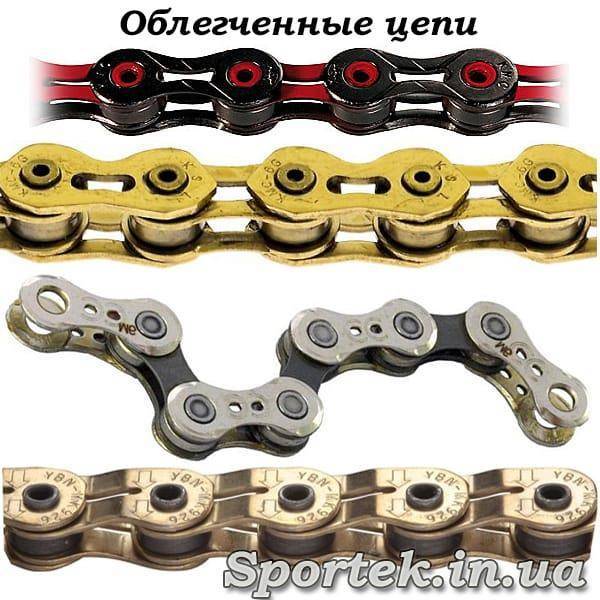

3. Облегченные велосипедные цепи.

У них пустотелые пины и с перфорация в пластинах.

Они часто легче своих стандартных собратьев на 20-25 процентов, однако и дороже при меньшей прочности. Используются велосипедистами, которые борются за каждый грамм лишнего веса. В основном это гонщики.

В силу конструктивных особенностей такие велоцепи больше растягиваются и в целом не такие крепкие, как рассмотренные выше виды.

4. Велосипедные цепи Халфлинк (Half-link)

Цепи с одним повторяющимся звеном называются Халфлинк цепи (по английски Half-link, где half — половина, link — звено).

Здесь особенность в том, что у них нет внутренних и внешних звеньев, а все звенья одинаковые. При этом длина звена составляет 1/2″ (12,7 мм.). Их легче подгонять под нужную длину, т.к. можно укорачивать по одному звену. Однако опыт эксплуатации показывает, что из-за особенностей конструкции, они чаще рвутся и сильнее растягиваются.

Шаг цепи бензопилы. Таблица

С учётом величины шага, на сегодняшний момент цепи разделяются не несколько подтипов:

Как видно из таблицы шаг цепи обозначается как обычное число (3/4) и десятичное – «0,375». Подобное разделение вызвано схожестью десятичных значений – «0,325» и «0,375», поскольку разница в одну цифру создавала путаницу при подборе пилы. Поэтому в своё время было принято решение об установлении двух разных обозначений: десятичными и обычными дробями.

Шаг выштамповывается в области специального ограничителя глубины распила на каждом зубе.

К плюсам цепей с большим шагом можно отнести:

высокий уровень производительности за счёт широкого пропила;
возможность выполнения сложных работ (валка крупных деревьев).

Но следует учесть, что широкий пропил требует использования более мощного двигателя, что в свою очередь значительно увеличивает сопротивление.

Преимуществами цепей с малым шагом являются:

низкий уровень вибрации;
плавные движения при пропиле;
чистота реза.

Достигаются преимущества за счёт большого количества зубьев и малого расстояния между ними.

Вся известная классификация цепей основывается на особенностях их маркировки в зависимости от шага, который предназначен для определённых потребностей и производится под конкретную мощность электрооборудования. Для лучшего понимания каждого типа шага, их следует рассмотреть по отдельности.

Шаг и его размеры

Шаг – это промежуточное расстояние между тремя заклёпками, которые располагаются рядом. Для правильного вычисления шага цепи следует произвести замер расстояния между осями трёх заклёпок, размещённых вблизи друг друга. В виде формулы это выглядит следующим образом:

L=S/2

Где, L – это величины длины шага, которая в бензопилах характеризует степень удалённости двух зубьев по отношению друг к другу;

S – значение промежутка между двумя крайними заклёпками из трёх.

Величина шага может быть также равна длине расстояния между двумя соседними хвостовиками.

Закономерность: чем больше будет расстояние между режущими зубцами, тем глубже они будут входить в распиливаемый материал

Путём увеличения размера шага цепи становится возможным повышение производительности бензопилы. Однако, в подобном случае изменяется степень прилагаемого усилия для осуществления вращения приводной звёздочки. И чем выше шаг цепи, тем большей должна быть мощность двигателей и больше физических сил затрачивается для её протяжки при распиловке материалов.

Как узнать какая гарнитура на бензопиле

Определить тип цепи, которая установлена на бензопиле, можно несколькими способами. Если пила новая, только купленная, то тип и размер цепи указываются в документах (руководстве пользователя, в разделе характеристики). Если пила уже успела поработать и не известно, менялась ли гарнитура за время эксплуатации, то определить тип цепи можно проведя следующие действия:

Снять гарнитуру и посчитать количество звеньев.
При помощи штангенциркуля померить ширину хвостовика.
Визуально определить тип режущего зуба. Острые боковые грани — чизельный, плавные грани — чипперный.
Линейкой или штангенциркулем померить шаг цепи.

Важно! Неправильно снятые размеры могут привести к тому, что новая цепь не установится в шину бензопилы или будет иметь шаг отличный от шага звездочек, поэтому при проведении замеров нужно быть более внимательным. Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя

Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично

Еще один вариант определить размеры, который не требует использования измерительного инструмента — это посмотреть маркировку. Ширина хвостовика указывается с наружной стороны зубца ограничителя. Значения ширины на зубце показано без единицы, т.е. если на зубце стоит цифра 3, то ширина хвостовика 1,3 мм, остальные размеры аналогично.

Некоторые производители, например, Орегон, на хвостовик своей продукции наносят номер модели. Зная номер, можно без труда определить характеристики цепи, найдя информацию о модели в каталоге.
