Регулировка карбюратора бензопилы Хускварна

Конструкция простейшей бензопилы

Первый патент США № 780 476 на «бесконечную цепную пилу» был предоставлен Самуэлю Дж. Бенсу из Сан-Франциско 17 января 1905 года. Это была огромная статическая пилорежущая машина по дереву. В основном Бенс разработал принцип функционирования пилы, но в новом изобретении не был указан источник её питания. К пиле прилагался любой внешний источник — паровой или газовый двигатель. Только 16 лет спустя, в 1921 году, он подал ещё один патент No 1617565 на переносную цепную пилу с автономным источником питания.

Устройство и внутреннее строение бензопилы с тех пор особо не изменилось. Она имеет две основные части: режущий диск, встроенный в цепочку, обёрнутый вокруг длинного металлического направляющего стержня, и небольшой бензиновый двигатель с одним цилиндром (иногда это электрический двигатель, питаемый от электросети или аккумуляторной батареи). Цепь немного похожа на цепь велосипеда, бегущую вокруг звёздочек — шестерни, предназначенной для поворота цепи, только с 30 острыми зубьями (изготовленными из закалённого стального сплава), размещённых с интервалом.

Принцип работы пилы заключается в том, что она превращает химическую энергию бензина в механическую энергию, которая приводит в движение цепь. Обычно резервуар для бензина вмещает всего 0, 5 литра. Бензин подаётся через карбюратор, где смешивается с воздухом. Воздушно — бензиновая смесь переходит в цилиндр, который работает так же, как и в двигателе автомобиля, но с простым двухтактным циклом вместо более сложного четырехтактного, используемого в автомобиле.

Внутри цилиндра воздушно-топливная смесь зажигается искровой свечой, бензин высвобождает свою энергию и толкает поршень вперёд. Поршень в бензопиле обычно имеет диаметр около 45 мм и ход около 33 мм. Кривошипно-шатунный механизм преобразовывает возвратно-поступательное движение поршня к вращательному движению звёздочки, на которую насажена цепь.

Центробежная муфта соединяет двигатель и цепь. Механизмы несут мощность от сцепления до звёздочки, которая удерживает цепь. Цепь вращается вокруг края длинноствольной пластины, называемой направляющей штангой.

Устройство бензопилы Хускварна 137

Модель Husqvarna 137 выделяется отличным качеством комплектующих, что делает ее одной из наиболее популярных на современном рынке. В ее заводскую основу вложен фирменный двигатель с кованым поршнем, чей ход был увеличен для большего запаса крутящего момента, а также хромированным цилиндром, чей объем составляет 36,3 см3. Пуск мотора выполняется путем вытягивания тросика ручного стартера. Для заправки топливной смесью в устройстве двигателя предусмотрен топливный бак, объемом 370 мл, а для заливки масла – резервуар, емкостью 190 мл.

За обогащение топливной смеси и ее непрерывную подачу в цилиндр мотора пилы в ее фирменным устройстве производителем предусмотрен качественный японский карбюратор марки Walbro. Для более плавного запуска холодного ДВС компания Husqvarna укомплектовала пилу насосом для предварительной подкачки горючего.

Бензопила Husqvarna 137 оснащена инновационной системой подавления вибрации и шума. Шесть равномерно расположенных демпферов гасят колебания работающего мотора, а толстостенный глушитель снижает шум при эксплуатации садового инструмента. Благодаря этой особенности уровень звукового воздействия при работе двигателя под максимальными нагрузками составляет всего 108 дБ.

Рабочие органы 137-ой модели бренда Husqvarna представлены пильной гарнитурой, за эффективную и безопасную работу которой отвечает масляный насос с автоматической подачей смазки. Фирменная 38-сантиметровая шина садового инструмента изготовлена из закаленной стали, защищенной от коррозии и выдерживающий интенсивный нагрев. Фирменная цепь бензопилы имеет стандартный шаг 0,325 » и, при нажатии курка газа, вращается на шине со скоростью 16 м/с. В случае попадания цепи на гвоздь, проволоку или любой другой твердый посторонний предмет, в устройстве пилы срабатывает инерционный тормоз, защищающий оператора от обратного удара.

Чтобы выполнить ремонт неисправных деталей пильной гарнитуры и системы ее смазки, производитель предусмотрел в устройстве пилы свободный доступ к расходным элементам механизма. Благодаря этому замена звездочки и других деталей может выполняться без использования ручных инструментов.

Все внутренние детали и механизмы бензопилы Husqvarna защищены надежным корпусом, изготовленным из ударопрочного пластика. В задней его части расположены все нужные для работы кнопки и переключатели, что значительно упрощает эксплуатацию садового инструмента в условиях ограниченного пространства.

КАК на бензопиле Партнер-350 НАСТРОИТЬ карбюратор. Описание и технические характеристики

Бензопила Partner 350 является примером отличной мастерской пилы, пригодной для осуществления различного рода работа на приусадебном участке, заготовки дров и т. д. Если сравнивать с , то Partner 350 является очень необходимой если речь идет о периодической сфере использования при небольших уровнях нагрузок.

Важно отметить, что агрегат имеет хромированную внутреннюю поверхность рабочего цилиндра, что позволяет в разы продлить эксплуатационный срок прибора. Эта бензопила имеет хорошую систему очищения воздуха, маркировки CCS

Иными словами будет сказано, в агрегате задействована система воздухоочистки, за основу которой взят принцип обычной центрифуги.

После очистки подготовленный к работе воздух попадет через особые фильтра в карбюратор. Если вас интересует настройка карбюратора бензопилы партнер 350, то сообщаем, что разобрать и прочистить его можно легко своими силами. Чтобы отрегулировать карбюратор просто добавляйтев систему воздуха и дайте ей минутку поработать в пустую. Потом погазуйте несколько раз подряд, но не спеша. Посмотреть

Если наблюдаются «провалы» вдинамичной работе, тогда нужно будет открутить Л-винт L на ¼ его оборота и заново все перепроверить. Как видите, регулировка карбюратора бензопилы партнер 350 своими руками возможна и е представляет собой особой сложности.

Устройство бензопилы партнер 350 достаточно простое для понимания. Если Вы новичок, и не знаете как пилить деревья бензопилой перейдите .Чтобы окончательно вникнуть в схему работы данного агрегата, предлагаем детально ознакомиться с инструкцией пользователя.

Бензопила партнер 350 характеристики:

Пила бытового типа;
Оснащена двухтактным двигателем одноцилиндрового типа;
Удельная мощность системы равна1,8 л.с. (1,3 кВт);
Кубический объем движка – 36 см;
Тип старта – ручной;
Топливный объем – 400мл;
Масляный объем – 200 мл;
Тип охлаждающей системы – воздушный;
Характерны максимальные холостые обороты до 4000 об в минуту;
Рабочая длина шины – 0.4 м;
Цепной шаг – 3/8;
Вид используемого для работы топлива – масло + бензин;
Номинальный вес около 4.7 кг.

Принцип работы карбюратора пилы (обобщённо):

Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Если этот баланс не соблюдается, то в работе ДВС (бензинового двигателя) происходят сбои. Несоответствующая норме смесь, может быть либо сверхнасыщенной (когда возрастает количество горючего по отношению к воздуху) либо обеднённой (когда воздуха больше чем положено, а горючего меньше).

Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
Открытие заслонки регулирует количество подачи горючего и воздуха;
Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
Смесь, образованная в итоге этого, поступает через впускной коллектор в камеру сгорания (цилиндр).

О производителе Husqvarna

Фирма под названием «Husqvarna»была основана в 1687 году. «Husqvarna» (Хускварна) – это лидер на рынке производственной и садовой техники. Входит в шведский концерн, объединяющий в себе несколько компаний. Производящих различные виды техники, начиная от компактных швейных машинок и заканчивая внушительными квадроциклами.

«Хускварна» предлагает своим покупателям максимально расширенный ассортимент специализированной техники и оборудования. В последние годы компания увеличила число запатентованных инноваций. «Husqvarna» твердо стоит на страже прогресса.

Выпускаемая продукция данной марки превращает тяжелый труд (см. как спилить дерево бензопилой) в простое занятие, которое не несет вреда ни человеку ни окружающей среде.

Бензопила «Хускварна 137» относится к технике, выпускаемой под категорией «Лесные профессионалы». Наряду с данной моделью производитель выпускает также универсальные профессиональные бензопилы, воздуходувы и высоторезы. Вся выпускаемая техника отличается компактными размерами и удобством управления. Все бензопилы «Хускварна» отличает три особенности – возможность поглощать излишние вибрации, улучшенная система для фильтрации воздуха, высокая мощность.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

Т – регулирование холостого хода;
L – регулирование минимальных оборотов;
H – регулирование максимальных оборотов;

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. Производитель «разрешает» потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Если октановое число понижено – то для его увеличения выполняется поворот винта, справа-налево (откручиваем). Таким образом можно увеличить мощность и обороты.

Если октановое число повышено – то для его понижения выполняется поворот винта в обратную сторону (закручиваем). Это позволит уменьшить обороты двигателя.

Винты регулируют в таком порядке: L – Н – Т.

Как правильно провести регулировку? Универсального способа нет. Эта процедура, у всех чем-то отличается. Однако процесс регулировки любой бензопилы, можно условно поделить на 2 этапа.

Базовый (проводится с выключенным двигателем);
Окончательный (проводится с прогретым, не менее 10 минут, рабочим движком).

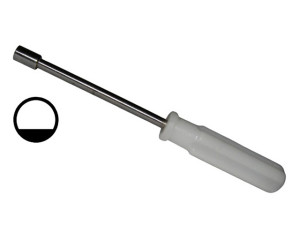

Ключ (отвёртка) для регулировки винтов карбюратора

Многие производители применяют фирменные ключи. Пользуйтесь ими, не теряйте. Найти в продаже такой специнструмент довольно не просто. Например, вот такой, как на фото справа…

Обязательно соблюдайте правила ТБ прописанные в инструкции бензопилы.

Свечи

Используйте оригинальные и меняйте своевременно. По крайней мере, раз в год это следует делать. Хотя, если посмотреть шире, то всё зависит от объёма выполняемых работ. Кто-то работает чуть ли не каждый день, а кто-то — 1 раз за летний сезон.

Состояние воздушного фильтра

Обязательно проверяется его состояние, поскольку он испытывает большую нагрузку при интенсивной работе. Мельчайшая древесная пыль находится повсюду. По завершении рабочего цикла, рекомендуется его снять и очистить (промыть).

Если это полимерная (нейлоновая) сеточка, то используется нейтральный мыльный (не вспененный) раствор. Промывку делают под струёй воды и сушат на открытом воздухе (только при «плюсовой» температуре).

Если «воздушник» поролоновый, реально промыть керосином, очень хорошо выжать и просушить (хотя керосин полностью не испарится). Бывают фильтры из материала, похожего на бархатную сетку. Такой фильтр ополаскивают в обычной тёплой воде, не применяя моющие средства. Затем сушат.

Новый абсорбирующий элемент (он же фильтр) должен быть такой же, как и отработанный.

Топливная смесь

Следует применять масло, рекомендованное производителем и в требуемых пропорциях. Иначе, есть риск лишится преждевременно гарантии. В крайнем случае, учитывайте степень форсирования движка (т.е. соотношение мощности и объёма двигателя, а косвенно – максимальное число оборотов). Помните, что недостаток или переизбыток масла в составе смеси ведёт к раннему износу ДВС.

Напоследок скажу следующее: если регулировка карбюратора бензопилы выполнена правильно, то:

При работе на холостом ходу, цепь должна быть неподвижна (при отжатом тормозе);
При нажатии на «газ», с холостых до максимальных, движок быстро, резво и легко набирает обороты. Если цепь наточена хорошо, то любое бревно бензопиле нипочём;
Звук работающего двигателя стабильный, без завываний и самопроизвольных ускорений. Прямо хочется творить, как на фото…

Анекдот в тему: Вдруг из маминой из спальни, Весь в крови, с одной ногой,

Выбегает мамин хахаль… И отец с бензопилой…

На этом всё. Буду рад, если информация пошла на пользу. Подписывайтесь в блоге на обновления, дальше будет интересней!

Удачи во всех делах и безотказной работы Вашей бензопиле, тем более сезон уже не за горами! Пока!

Цитата мудрости: Никто не богат настолько, чтобы выкупить собственное прошлое (Оскар Уилс).

Описание

Бензопила Хускварна 137 — легендарная модель от шведского производителя цепных пил, ставшая бестселлером в своей нише и покорившая не одного владельца набором своих технических характеристик. В настоящее время бензопила снята с производства, компания выпускает аналоги, как более мощные, так и аналогичные по мощности. Основной причиной успеха модели стало идеальное сочетание функциональности, мощности, легкого веса, небольшого размера, надежности комплектующих, а также минимальном проценте поломок и, соответственно, низком проценте случаев ремонта.

Бензопила Husqvarna 137

Двигатель бензопилы Хускварна 137 — карбюраторный, двухтактный, мощность его составляет 2,2 л.с. Работа двигателя пилы осуществляется на смеси масла и бензина. Особенностью модели является лучший в своем роде карбюратор Walbro. В зимнее время бензопила будет заводиться так же легко, как и летом. Данный процесс обеспечивает система электронного зажигания.

Эта модель отличается высокими техническими показателями, хорошей заводской регулировкой карбюратора.

Карбюратор для бензопилы Husqvarna 137

Основное назначение бензопилы Хускварна следующее:

обрезка веток и сучьев;
распил крупных бревен и досок;
прочие работы с древесиной в бытовых объемах.

Бензопила Husqvarna 142 — особенности эксплуатации и обслуживания

Бензопила Хускварна 142 применяется для работ в саду и на дачном участке, она является превосходным вариантом, как для валки деревьев, так и для заготовки дров. Бензопила Husqvarna 142 имеет технические характеристики, обуславливающие максимальную производительность и безопасность. Обороты мотора достигают девять тысяч единиц в минуту. Размер цилиндра номиналом 40,2 см³. Резервуар топливного бака объемом 410 мл, а бак для масла – 200 мл. Стоит учитывать, что уровень шума составляет 118 Дб. Масса агрегата составляет 4,6 килограмм. Длина шины от 33 до 38 сантиметров, шаг цепи – 0,83 сантиметра.

Преимущества модели

Относительно небольшой вес бензопилы Хускварна 142 и эргономичный дизайн в совокупности с передней рукоятью изогнутой формы делают эксплуатацию оборудования максимально комфортной.
Антивибрационная система позволяет не ощущать усталости длительное время.
Предусмотрено наличие щитка и цепного тормоза, для обеспечения безопасности пользователей.
Мощность бензопилы Husqvarna 142 увеличена посредством кованого коленчатого вала, состоящего из трех секций.

Возможные неисправности бензопилы Хускварна 142

Как и любые другие устройства, эксплуатация которых связана с интенсивными нагрузками и сложными условиями, бензопилы хускварна 142 могут выходить из строя, при этом причины неполадок можно условно разбить на две группы:

Поломка двигателя или поршневой группы. Проблемы с топливной, выхлопной или системой зажигания.
Неполадки, возникшие в механических узлах – шине, системе сцепления, тормозной или смазочной.

Двигатель

Поломка двигателя является одной из самых распространенных и трудоемких. Проявляется данная неприятность такими факторами:

Неустойчивая работа на холостых оборотах.
Не заводится.
Не хватает мощности, или же бензопила Хускварна 142 заводится и глохнет, как только начинает набирать обороты.

Прежде чем приступить к ремонту бензопилы Хускварна 142, рекомендуется провести полную диагностику оборудования для точного определения причин неполадок.

Причина, почему не заводится бензопила Хускварна 142

Если не заводится бензопила хускварна 142, причин может быть несколько. Из наиболее распространенных можно выделить следующие:

Повреждение свечей – чтобы понять, исправна ли свеча, нужно ее выкрутить и провести осмотр. В том случае, если изолятор из фарфора дал трещину, вы видите сгоревший или поврежденный электрод, стоит незамедлительно заменить свечу. Кроме того, проработав несколько сезонов, бензопила Хускварна 142 требует осмотра запчастей. Свечи также вырабатывают свой ресурс, и чтобы обезопасить работу пилы, смените их на новые.
Засор карбюратора – в процессе работы, постепенно, испарения топлива оседают на внутренних стенках, образуя липкую консистенцию, которая способна засорить карбюратор, предотвращая запуск двигателя. Потребуется прочистить его специальным моющим средством. Ремонтируя бензопилу Хускварна 142, регулировка карбюратора всегда проводится с прогретым двигателем и прочищенными системами.
Неисправность катушки зажигания – прежде чем вы решите произвести замену данной детали, убедитесь в том, что свечи соответствуют требуемому техническому состоянию.

Как отрегулировать карбюратор бензопилы Хускварна 142

Настройка карбюратора бензопилы Хускварна 142 должна производиться при прогретом двигателе

Обратите внимание на состояние воздушного фильтра, который при необходимости потребуется почистить и убедиться в том, что он не забит. Регулировка карбюратора бензопилы Хускварна 142 своими руками выполняется при помощи трех винтов:

L – для низких оборотов двигателя.
H – для высоких оборотов мотора.
T – для оборотов холостого хода.

Поворачивая по часовой стрелке контрольные винты низких и высоких оборотов, переведите их до предела, и после того как будет достигнут пик, прокрутите их в обратном направлении, на один с половиной оборот. При работе на холостых оборотах, цепь для бензопилы Husqvarna 142 должна быть неподвижной. Проверяйте на максимальных оборотах.

Избежать большинства неисправностей и дорогостоящего ремонта, можно соблюдая инструкции и рекомендации производителя, а также используя оригинальные запчасти для бензопилы Хускварна 142.

comments powered by HyperComments sadovij-pomoshnik.ru

Бензопила Husqvarna 137 Неисправности

Неисправности бензопилы Хускварна 137

Вопрос: С бензопилой Husqvarna 137 случилась стандартная неувязка (уплотнитель импульсного канала). После подмены у пилы появилась неизвестная неисправность.

Заводится хорошо, на холостом ходу работает стабильно, но после 5 минут работы падает мощность, пила начинает работать на повышенных оборотах и забуханкаываться. Предполагаю, что проблема в настройке карбюратора, но что именно регулировать не знаю.

Самому регулировать не стоит, для этого манометр нужен, если обедните смесь, то выкинете поршневую. Смотрите крепление карбюратора, при нагреве пилы, где то начинает подсасывать воздух.

Снял карбюратор, разобрал, промыл-продул. результатов 0.

Разобрал пилу полностью обнаружил что протерлась резиновая трубка, которая соединяет карбюратор и гильзу (маленькая), группа нормальная, зазор в кольце тоже, есть люфт в подшипниках (более заметен со стороны зажигания так как на маховику отломан 1 лепесток, думаю от этого и люфт) собрал, заводиться только на подсосе, работает 3-5 сек и глохнет.

Открывая заслонку, стает сразу, после нескольких попыток свеча и поршень становятся мокрыми. В чем может быть причина? может быть подсос воздуха из-под сальников? переливает карбюратор?

READ Бензопила Echo Cs 3500 Как Натянуть Цепь

Надеюсь, трубку заменили. Была разборка карбюратора, выворачивались ли винты холостого хода и качества смеси? Если сосут сальники, то будет обеднение смеси, и свечу по идее заливать не должно. То что лепесток на крыльчатке сломан, крайне плохо. Дисбаланс при 11000 оборотов жуткий будет, подшипник будет разносить прилично.

распространенная проблема хусварны 137

/142 .

Что сделано: Заменили свечу на новую Bosch. Результат. ноль. Сняли топливный фильтр. ноль. Поставили обратно. Разобрали. собрали карбюратор. (Винты ни разу не трогали). Мембраны целые. Скоро придет комплект мембран, хотим заменить на всякий случай. Меняли топливо.

Переставили катушку зажигания со 142-й пилы. Результат. заводится, но перед заводкой нужно много раз качнуть гашеткой. И если завелась, что двигатель работает, только если дергать гашеткой. Т. е. прерывисто. На полном газу не работает, на холостом ходу. тоже. Что еще проверить?

Я вытягивал это устройство, где вставляется наконечник насоса, продул его, и никаких результатов. Проволочкой прочищал пластмассовую трубочку, где происходит, я так думаю, чтобы воздух попадал в бачок, и никаких результатов. Что делать?

READ Как Заправить Бензопилу В Раст

И шестерня должна свободно ходить, без малейшего заедания. Шестерня имеет свое место или положение, в ней есть выемка, которая должна совпасть со шплинтом.

Проверить работу на холостом в вашем случае элементарно: соберите пилу и запустите с установленной шиной и цепью. Карбюратор не забудьте отрегулировать, если его разбирали.

Сначала проверьте зажигание, на свече сделайте зазор 0,7 мм и дерните стартер, если искра на свободном воздухе проскакивает, то зажигание в порядке. Если искры нет, меняйте модуль (свечу тоже надо проверить). Но думаю по вашему описанию, виноват карбюратор.

После уже займитесь с рабочими оборотам. Они похожие пилы, думаю и карбюратор одинаковый. Я когда регулирую, то сразу отворачиваю на три оборота обе винты. Дальше по обстоятельству (отворачиваю, заворачиваю). Но вам посоветовал по инструкции.

Как снять карбюратор и нужно ли это делать перед настройкой

В том случае, если бензопила не развивает обороты либо, напротив, работает на излишне высоких, карбюратор можно настроить, не снимая.

Но если бензопила не заводится, обороты зависают на одном уровне или она работает нестабильно. Настройка карбюратора бензопилы не изменит ситуацию. Его необходимо снять для прочистки или замены деталей. Действовать при этом необходимо в следующем порядке:

Открутив удерживающие крепления, снимаем верхний кожух пилы.
Снимаем прокладку и часть воздушного фильтра, открутив болты либо отщелкнув крепления.
Справа на карбюраторе находится топливный шланг. Снимаем его вместе с тягой управления воздушной заслонкой.
Снимаем карбюратор с удерживающих его креплений.

Разборка карбюратора выполняется в соответствии с поставляемой в комплекте инструкцией

При разборке с особой осторожностью необходимо складывать детали на заранее подготовленную ткань. Из-за малых габаритов есть риск потерять компоненты при разборке и промывке

Все полученные таким образом детали промывают в специальной жидкости, сушат и протирают тканью, не оставляющей ворса.

Каналы, трубки и жиклеры продувают сжатым воздухом, по возможности, предварительно промыв их в ультразвуковой ванне.
