Как пила сделать своими руками

Достоинства и минусы самоделок

Достоинства:

1. Создание такой пилы своими руками сэкономит финансы. К примеру, на дорабатывание шлифмашинки затрачено приблизительно 500 рублей. Цена подходит для большей части мастеров.
2. Главные характеристики выбираются под свои нужды.
3. Сделав инструмент самостоятельно, мастер легко отыщет причины возникших проблем и ликвидирует их.

Минусы:

• Заводские изделия имеют запас прочности и гарантию, а самодельные конструкции обыкновенно делают из каких-либо ненужных вещей.
• Торцовки собственного изготовления редко бывают достаточно мощными, так как для лучшей их работы необходимы качественные запчасти.
• Порой деньги, сэкономленные на покупке заводских агрегатов, расходуются на доработку, починку самоделок.
• Специалисты зачастую подвергают свою жизнь опасности, так как, экономя, не снабжают устройство охранными конструкциями.
• Заводские варианты имеют шкалу, детально показывающую угол разреза древесины. На собственном устройстве такой прибор сделать трудно.

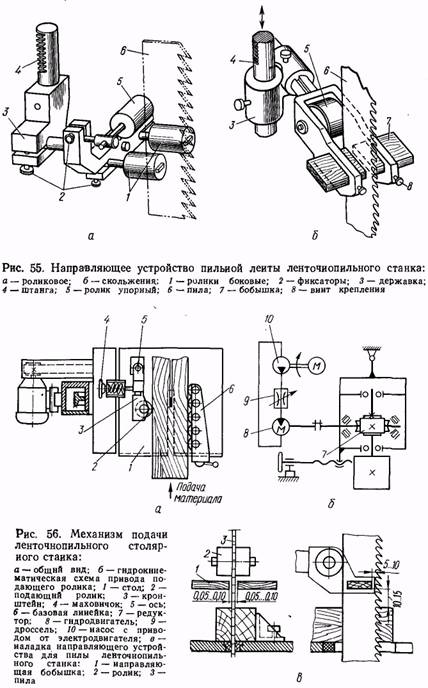

Монтаж направляющих полотна

На следующем этапе необходимо закрепить направляющие ленточной пилы под углом 90 градусов. Это предотвратит получение неровных и неправильных заготовок с кривыми концами или дефектами.

Наиболее простым решением является прикручивание к брусу 3 подшипников: 1 фиксирует плоскую сторону, а остальные предназначены для крепления ленты по бокам.

Важным этапом монтажной работы ленточной пилы своими руками является выравнивание направляющих по отношению точки фиксации опоры. В противном случае даже маленькие отклонения приведут к большим дефектам и деформациям.

В качестве альтернативы для 2 подшипников можно использовать ограничители из дерева. Еще следует закрепить ряд направляющих под столом

Важно крепить их таким образом, чтобы они размещались поближе к заготовке, а еще лучше — на дистанции 3-4 см от бревна

При желании работать с разными по толщине материалами рекомендуется предусмотреть возможность регулировки высоты направляющих.

Разновидности пилорам

Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:

• Шинная.
• Ленточная.
• Дисковая пилорама.

https://youtube.com/watch?v=XR_TrDiAqQU

Дисковые установки

Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.

Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.

Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.

Пилорама ленточного типа

Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.

Для изготовления пилорамы ленточного типа потребуется следующее:

• Шкивы.
• Швеллер.
• Металлические уголки.
• Трубы с различным диаметром и размером.
• Металлоконструкции для изготовления шпал.

Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.

Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.

К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.

https://youtube.com/watch?v=MVx1lq1COng

Шинные пилорамы

Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.

Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.

Пила Струна Своими Руками

Пила струна на дому

Проволочная пила Джигли

Ручная проволочная пила джигли, была придумана ещё в далёком 1894 году, итальянским медиком – гинекологом Леонардо Джильи. В 1-ый раз её применили, при хирургической операции, в свое время приёма родов, она послужила для распиливания костей. Позже, благодаря своей многофункциональности, проволочная пила начала применяться не лишь только в медицине (при ампутации конечностей), но и в остальных областях, как в туризме, так и в свое время 2-ой мировой войны. Имеются официальные подтверждения, о её применении сокрытыми английскими лазутчиками.

Пила Джигли, является одной из самых незаменимых вещей, в свое время отдыха на лоне природы. Она совсем подступает для самостоятельного использования, кемпинга, охоты, выживания в экстремальных аспектах, но так же хороша и как средство самообороны. На неё не нужно лицензии, при помощи проволочной пилы, есть вариант с лёгкостью оградить себя от нападения собак, не лишь. Данная пила является неплохим заменителем объёмных, и тяжёлых аналогов благодаря своей компактности. Её длина, в полном объёме составляет около 60 см, где 50 см составляют рабочую часть. Одним из основных положительных параметров, проволочной пилы является её небольшой вес порядка 20 гр

Она представляет из себя железной жгут, который свит в целое проволоками разной толщины, неважно какая там обмотана сверху наиболее узенькой проволочкой. На её концах имеются два кольца поперечником около 3,5 см, они были приспособлены для удобства в процессе применения

Торцовка из циркулярки

Когда приобрести такой инструмент сложно из-за недостатка финансов, его можно сделать собственноручно.

Для монтажа понадобится:

1. Утолщенный лист металла.
2. Уголки из стали для прижима (используйте старую кровать).

Сварочник используют для резки в листе стали отверстия, а его торцы обрабатывают напильником.

Особо мощный электрический мотор для использования инструмента не требуется, хватит 0,9 кВт. Его монтируют на основу добавочной пружиной, исполняющей стабилизирующую задачу. Для вращения агрегата необходимо приделать ручку, в результате получится достичь постепенного передвижения пилы. Характеристики следующие:

• 0,2 м – диаметр режущего диска;
• 1500 об/мин – скорость вращения.

Это позволит при помощи инструмента, сделанного собственноручно, легко обрабатывать древесину толщиной до 0,07 м. Позаботьтесь о настраиваемых стойках и опорах. Для маятниковых стояков берите швеллер, крепящийся на основание из металла. В результате наш инструмент станет прочнее и тяжелее, однако торцовочные работы благодаря ему будут производиться с легкостью. Можно взять трехфазный электрический двигатель (2,3 кВт) и качающуюся на шарнирах плиту.

Надеть ремень на шкив электродвигателя. Маятник можно закрепить на основании материала каркаса. Для удобной работы с деревом диаметр пилы обязан быть 0,42 м, а скорость вращения – от 2800 об./мин. Прорезаем щель под диск.

Как видим, качественный инструмент возможно не только приобрести, но и сделать своими руками. Вот что у нас получилось:

Как сделать пилораму из бензопилы своими руками

С началом ремонта жилья или строительства подсобных помещений у владельца возникает необходимость покупки главного стройматериала – ровных и гладких досок. Однако приобретение древесины почти всегда связано с затратами на погрузку, доставку и разгрузку. Чтобы избежать их, любой желающий владелец бензопилы может собрать самодельную пилораму. Это простое приспособление поможет регулярно получать практически неограниченное количество досок разных форм и размеров, а их качество практически ничем не будет уступать древесине, подготовленной в фабричных условиях.

Преимущества и недостатки самостоятельного изготовления

Собственноручно собранная пилорама для активной заготовки древесины изначально обладает несколькими достаточно важными преимуществами, которые выгодно выделяют ее на фоне заводских аналогов.

К плюсам самоделки относятся:

• небольшие физические габариты и сравнительно скромный вес – это позволяет двум взрослым мужчинам быстро перенести конструкцию с одного участка на другой;
• производительность – по этому параметру самодельные пилорамы из бензопилы практически ничем не уступают более крупному фирменному оборудованию;
• невысокий расход топливной смеси – во время непосредственной эксплуатации заводские пилорамы нуждаются в сравнительно больших объемах горючего. По сравнению с ними самоделка потребляет в 2–2,5 раза меньше топлива, демонстрируя довольно высокую скорость заготовки досок;
• эффективность при роспуске бревен из любой древесины – при сравнительно небольших физических размерах мини-пилорама успешно справляется с роспуском наиболее твердых бревен, включая старые стволы дуба, ясеня, вяза и крупной акации.

Недостатки собственноручного изготовления пилорамы связаны с необходимостью оператора обладать навыками в эксплуатации дрели, болгарки и оборудования для сварочных работ. Не лишним будет и умение правильно пользоваться токарным станком – возможность самостоятельно выточить металлические детали позволит укомплектовать пилораму качественными и долговечными комплектующими.

Как подготовиться к сборке пилорамы?

В первую очередь, конструктор самоделки обязан досконально изучить чертежи . Они не только помогут сориентироваться в процессе изготовления, но и подскажут размеры любой из используемых деталей.

Как создают самоделки из бензопилы?

Все возможности бензопилы в своем самодельном устройстве можно реализовать посредством разных насадок и дополнительных приспособлений. Основу любого самодельного прибора, сделанного на основе бензопилы, составляет обычный принцип отбора мощности его двигателя, нужное вам устройство присоединяется к выходному валу. Бензопила как инструмент для создания устройств своими руками подходит как нельзя кстати, ведь она обладает такими характеристиками:

• мощный мотор;
• компактность;
• относительно небольшой вес;
• автономность;
• возможность применения в любых условиях.

Также огромное значение имеет и отличная конструкция муфты сцепления, поскольку она способна защищать системы пилы и узлы от возможных перегрузок и поломок. Любой инструмент из бензопилы, сделанный своими руками, отличается герметичностью, что делает его пригодным для использования независимо от положения.

Какие устройства можно собрать из бензопил своими руками?

Все самодельные приспособления на основе бензопил делятся на простые и сложные.

К простым устройствам относят следующие:

• насосы;
• болгарки;
• лодочные моторы;
• велосипеды и мопеды;
• ледобуры;
• мотоблоки;
• лебедки.

В числе сложных механизмов и приспособлений, которые можно собрать своими руками:

• пилорамы из бензопилы;
• снегоходы и снегоуборочные приспособления;
• вертолеты;
• электростанции;
• аэросани;
• ножи цельнокованые.

В основе перечисленных устройств могут быть применены любые марки бензопил, все зависит от требуемой мощности для корректной работы устройства, которое вы собираете своими руками. Наиболее часто для пилорам из бензопил и прочих устройств используют изделия следующих марок:

• «Урал»;
• «Штиль»;
• «Дружба».

Другие типы конструкции

Самодельная пилорама из дерева

В целом изготовление пилорамы из бензопилы из дерева ничем принципиально не отличается от монтажа устройства из металлического профиля или труб. Разница заключается в том, что вместо них используют дерево. Главные плюсы такой конструкции – простота и быстрота сборки, более низкая стоимость материалов, а также отсутствие необходимости наличия сварочного аппарата.

Что касается срока службы деревянной пилорамы, то он достаточно высок при условии, что она будет укрыта от дождя и других атмосферных осадков.

Мобильная

Для изготовления мобильной пилорамы собирают только прямоугольную насадку-ограничитель из металлического профиля. Ее фиксируют на пластине бензопилы, где крепится цепь. Насадку опускают на прочно зафиксированное бревно и проводят пилу вдоль него. В результате срезается доска.

Мнение эксперта

Куликов Владимир Сергеевич

Если вы решили собирать мобильную пилораму, то лучше в верхней части насадки-ограничителя приварить ручку. Это существенно облегчит и сделает более эффективным использование устройства.

Главное достоинство мобильной пилорамы из бензопилы в том, что ее можно взять куда угодно, а также в быстрой сборке и разборке.

Но есть у нее и один весьма существенный недостаток – поскольку во время работы ее необходимо постоянно держать в руках, очень легко ошибиться и получить неровную доску с разной толщиной в разных местах.

Пилорама из болгарки или дисковой пилы

Для изготовления пилорамы можно использовать не только бензопилу, но и болгарку. Собирается устройство точно так же. Единственное отличие заключается в том, что в конце основании по центру крепят болгарку с соответствующей насадкой или ручную дисковую пилу.

Следует помнить, что в силу конструкции болгарки и дисковой пилы тележка пилорамы должна быть смонтирована иначе.

Циркулярка из «болгарки»

Этот электроинструмент есть в арсенале любого уважающего себя мастера. Вместо отрезного или шлифовального диска можно установить зубчатый диск от пилы.

«Болгарку» необходимо надежно прикрепить к краю стола, обеспечив параллельность оси к столешнице. Только после этого допускается монтаж на УШМ стального зубчатого диска.

Циркулярка из болгарки

Так же, как и в случае с дисковой пилой – необходимо продумать выносное пусковое устройство. Если «болгарка» оснащена защитой от пропадания напряжения в сети – придется вносить изменения в конструкцию выключателя.

Если конструкция простая – достаточно установить розетку с выключателем, а пусковую клавишу УШМ зафиксировать в положении «ВКЛ».

Все вышеописанное относится к простым способам обработки деревянных заготовок, то есть «параллельно» и «перпендикулярно». Если необходимо выполнять сложные столярные работы, циркулярка требует доработки.

Настройка циркулярного станка для точной работы

Понятно, что не в каждой домашней мастерской есть микрометры и часовые индикаторы. Научимся обходиться без высокоточных измерительных приборов.

Проверка ремня и шкивов

Сначала проверьте, расположены ли шкивы ременной передачи на одной линии, приложив к ним линейку. Если это сделать невозможно в силу конструкции привода, закройте один глаз и оцените точность выравнивания визуально. Для устранения неисправности ослабьте стопорный болт и сдвиньте шкив.

Проверьте натяжение ремня, надавив пальцем на середину. Допустимый прогиб при среднем усилии – не более 6 мм. Для натяжения ремня ослабьте болты подвески.

Подверните регулировочный винт на нужное количество оборотов и зафиксируйте крепеж электродвигателя.

Настройка наклона диска

Для начала следует убедиться, что пильный вкладыш находится заподлицо с поверхностью стола, положив поверх него правило или чертежный угольник.

Скорректируйте положение вставки регулировочными винтами, при их отсутствии подложите шайбы или тонкие пластины. Опустить вкладыш можно подточив с нижней стороны часть материала.

 Выполнив настройки, проверьте плоскость угольником в нескольких местах.

Поднимите полностью пильный диск, вращением рукоятки наклона до упора выставьте угол в 90° и проверьте его угольником.

Настройте шестигранником через отверстие в столе точное перпендикулярное положение.

Вращайте маховик в противоположную сторону до крайней позиции и убедитесь в точности настройки упора в 45°. Отрегулируйте положение пильного диска при необходимости.

Отрегулировав поворотные упоры, проверьте шкалу наклона и поправьте указатель, ослабив винт.

Проверка упоров пильного стола

Распилы на циркулярном станке будут безупречными когда пильный диск параллелен пазу поперечного упора и продольному упору. В противном случае неизбежны прижоги, не прямоугольность и грубые края заготовок.

Проверьте параллельность паза и диска простым приспособлением, состоящим из закрепленного на упоре ровного обрезка с ввернутым шурупом. Установите импровизированный щуп до касания зуба полотна и зафиксируйте струбциной. Затем продвиньте приспособление по пазу к дальнему краю диска – сохранение плотности касания шурупа говорит о строгой параллельности частей станка.

Для изменения положения стола в циркулярных станках плотницкого типа предназначены четыре винта по углам корпуса. В бытовых моделях параллельность обычно регулируется сдвигом мотора, для чего нужно открутить гайки снизу станка.

Совет. Излишне свободное перемещение углового упора по пазу можно попробовать исправить, сделав кернером лунки на боковых гранях. Не помогает – придется приобрести новый или изготовить самодельный хотя бы для точно распила под прямым углом.

Закончив со столом, проверьте продольный упор плотно входящим в паз бруском, вставляя его с обоих сторон.

Выполните необходимые для настройки упора действия согласно инструкции к пильному станку и отрегулируйте его шкалу.

Устройство циркулярной пилы

Устройство циркулярной пилы, как и большинство стационарных станков, состоит из таких основных частей:

• Станина или основание;
• Двигатель – чаще всего это асинхронный электродвигатель;
• Ременная передача — шкивы и передаточный ремень;
• Рабочий вал циркулярной пилы;
• Рабочий стол;
• Устройства безопасности;
• Электрооборудование.

Вся схема компоновки устройства основана на массивной станине или основании. Это может быть цельная деталь отлитая из алюминия чугуна, или иметь вид рамы — корпуса, собранного из обрезков труб или уголков. Самодельный станок, предпочтительнее сделать из обрезков профильных труб, например, можно использовать квадратные профильные трубы 25х25 мм или прямоугольный профиль 20х40 или 25х50.

Шпиндель для крепления дисковой циркулярной пилы используется в виде резьбы на валу. Зажим пилы в таком случае делается при помощи гайки. Узел шпинделя можно сделать и по-другому, так как у ручной циркулярной пилы – просверлить отверстие в валу, нарезать внутреннюю резьбу и зажимать диск болтом. Но как показывает практика первый вариант лучше – циркулярная пила зажимается надежнее, да и толщину полотна можно подбирать разную.

Рабочий стол необходим для того чтобы заготовка во время работы была в одной плоскости. Стол циркулярки делается по возможности широким, так, чтобы можно было спокойно опереться деталью о его плоскость.

Чтобы деревообрабатывающий циркулярный станок был безопасным, обязательно устанавливаются устройства, обеспечивающие безопасность работы. Это может быть защитный кожух, толкатель для работы с небольшими деталями, параллельный упор.

Одним из вариантов собрать простой бюджетный станок для домашней работы выступает вариант переделки ручной циркулярки в стационарную, добавив к фактически готовому устройству станину и широкую рабочую поверхность.

Простая циркулярка из болгарки или дисковой пилы своими руками

Схема простого станка из ручной циркулярной пилы или болгарки позволяет использовать уже готовые инструменты с узлом крепления диска и двигателем. Здесь не нужна ременная передача, а значит, и количество технологических операций будет меньше. Большим плюсом этой модели будет то, что в конструкции будет использован готовый подъемный механизм для циркулярной пилы, это позволит регулировать глубину пропила заготовки.

Одновременно эта схема имеет и ряд недостатков. Так дисковый пильный круг в инструменте на основе болгарки будет иметь большую скорость вращения, порядка 7000 оборотов в минуту, с одной стороны, это большое преимущество, поскольку высокая скорость позволяет делать работу более качественно. Но с другой стороны, при работе с твердыми породами дерева или в случае заклинивания пилы велика вероятность того, что мотор просто сгорит. Кроме этого, необходимо учитывать, то, что вал болгарки не получится вынести ближе к рабочей плите, будет мешать редуктор, поэтому глубина пропила в таком инструменте будет небольшой.

Но есть и положительные стороны — корпус редуктора болгарки имеет  готовые отверстия под ручки и при использовании их в качестве посадочных отверстий под крепления к корпусу станка. В таком случае переделывать болгарку,  внося изменения в конструкцию инструмента, будет не нужно, достаточно сделать кронштейны и зафиксировать их на корпусе.

Также можно поступить и с кнопками включения – при помощи изоленты просто зафиксировать их во включенном положении, а провод подключить к разъему пускателя. В качестве основной кнопки можно использовать старый выключатель с большой клавишей, это позволит сэкономить время при сборке станка повысить безопасность — в случае экстренной остановки инструмента большую клавишу легче найти.

Zerkalov Studio

» data-medium-file=»https://i2.wp.com/zerkalov.pro/wp-content/uploads/2014/11/DSC_4795.jpg?fit=199%2C300″ data-large-file=»https://i1.wp.com/zerkalov.pro/wp-content/uploads/2014/11/DSC_4795.jpg?fit=599%2C900″ data-lazy-srcset=»https://i1.wp.com/zerkalov.pro/wp-content/uploads/2014/11/DSC_4795.jpg?zoom=2&resize=599%2C300 1198w, https://i1.wp.com/zerkalov.pro/wp-content/uploads/2014/11/DSC_4795.jpg?zoom=3&resize=599%2C300 1797w» data-lazy-sizes=»(max-w />

Опубликовано Февраль 1, 2014 at 1:50 пп by Михаил Зеркалов / 18 комментариев

» data-medium-file=»https://i2.wp.com/zerkalov.pro/wp-content/uploads/2014/11/50916_full.jpg?fit=300%2C119″ data-large-file=»https://i0.wp.com/zerkalov.pro/wp-content/uploads/2014/11/50916_full.jpg?fit=550%2C219″ > У лучковой пилы в классическом ее исполнении из дерева гораздо больше возможностей при правильной работе. Это и фигурные резы, и нарезка глубоких шипов, и распил вдоль (например, распилить доску толщиной 50 мм на две по 25 мм), при необходимости можно использовать полотна разной длины, меняя при этом только размер опорной планки. Лучковая пила необходима в мастерской даже если у вас есть ленточная пила в качестве станка, поскольку бывают ситуации, когда только ручной инструмент может справиться с какой-то работой. Деревянные лучковые пилы, которые мне удалось найти не понравились своим исполнением…грубо да и цена сильно уж неадекватная. Поэтому как и водится в таких случаях попробовал сделать сам. Прототипом послужила пила, которую делают парни из Нью-Йорка под маркой Gramercy Tools. На их сайте есть в свободном доступе чертежи 1:1 в pdf. Общий вид взял у них, а размеры использовал свои, доработав шаховки. Материал дуб 30 мм. Раскроил с запасом.

Строгал в ширину шаблона, который изготовил из картона.

До вырезания стоек пилы просверлил отверстия для ручек (шаховки) и стамеской сделал углубление для шипа распорной планки. Все неровности после лобзика убрал стругом.

Затем ручным рубанком сделал сужение верхних частей стоек, разметив предварительно центр для ориентира.

Внизу поработал рашпилем и напильником в районе отверстий для ручек, а потом стругом сделал сужение к нижней части. Получилось вот так.

Больше всего пришлось повозиться с ручками. Поскольку токарным станком не располагаю, то из ситуации выходил при помощи лобзика. На 4 стороны бруска нанес профиль, а потом запиливал со всех сторон до линии разметки. Стамеской сбил получившийся гребешок. Ровнял углы рашпилем. Сверлил отверстия для болтов до этой процедуры.

Покрывал пилу водной морилкой «под старый дуб» и тиковым маслом. Тетива у меня из почтового шпагата.

В качестве шаховок использовал мебельный болт диаметром 7 мм, в котором сделал пропилы для крепления полотна со штифтом. В полотне просверлил отверстие, а в качестве штифта использовал проволоку из нержавейки диаметром 1 мм.

Торцы распорки (средника) скруглил, выпилив предварительно шип, а в месте стыковки у стойки рашпилем сделал углубление. Получился своего рода сустав.

Полотно использовал от обычной ленточной пилы шириной 6 мм. Есть несколько обрезков с разной частотой зуба 4 и 6 tpi буду пробовать. Первые испытания с полотном на 6 tpi показали, что полотно требует переточки поскольку угол зуба слишков агрессивный и пилить не просто, но вполне возможно. На малых радиусах пила отлично пилит. Рез нельзя назвать чистым, но это кому как может показаться.

Циркулярная пила из болгарки или дисковой пилы

Если необходимости в работе с массивными деревянными заготовками нет, можно изготовить малогабаритную стационарную пилу из готового электроинструмента.

Дисковая пила

Ручная дисковая пила — это готовый и достаточно безопасный инструмент.

Ручная циркулярная пила на направляющих

Есть два варианта стационарного применения:

1. Можно просто закрепить пилу снизу стола таким образом, чтобы диск выступал над поверхностью на необходимую высоту. Сложность в том, что выключатель будет недоступен. Следовательно, необходимо его блокировать и дублировать пусковое устройство или выносить штатный переключатель из корпуса дисковой пилы. Это эффективно, но небезопасно.
2. Еще один вариант – скользящая станина. Из двух параллельных металлических направляющих монтируется основа. На нее устанавливается станина с роликами и закрепленной дисковой пилой.

Заготовка неподвижна, а циркулярка, перемещаясь по направляющим на каретке, делает пропилы под нужным углом. Этот несложный в изготовлении станок на самом деле может творить чудеса с заготовками небольших размеров.

Как применить дисковую пилу в качестве циркулярки вы можете увидеть в этом видео

Пила из различного металлолома

Это достаточно увесистый инструмент на столе из металла. Дабы работать с ним, необходимо приложить определенные старания. Но в итоге торцевание происходит постепенно, без толчков, легко.

Теххарактеристики:

1. Мощность электрического двигателя — 2,3 кВт.
2. Скорость вращения — 2800 об./мин.
3. Высота пропила 0,08 м.

Что нужно для сборки:

• электрический мотор 0,9 кВт;
• лист;
• уголок;
• швеллер;
• шарниры;
• сильная пружина;
• напильник;
• сварочный аппарат;
• шлифовальная машина.

Станина исполнена из направляющих, уголка, стоек от кровати. Плоскость для работы — лист металла: в нем сверлим отверстие, торцы зачищаем напильником. Маятниковую стойку варим из швеллера, поставленного на металлический лист, ее высота приблизительно 0,8 м. Подставка для электрического двигателя выполняется в виде плиты, поставленной на шарниры.

При установке мотора используют пружину как стабилизирующее устройство. Можно не задействовать маятник и ремни. Последние контролируются обыкновенным болтом, маятник же изготавливается из металла. В качестве режущего инструмента ставят диск 0,42 м. Торцовка — довольно опасный агрегат, делая ее собственноручно, нужно заботиться о защищающих устройствах, так как ошибок при работе самодельного станка намного больше.

Цепи для продольного пиления

Форма зуба любого режущего полотна для продольной и поперечной резки древесины отличается. Тоже касается и цепей бензопил. У ножовки или двуручной пилы для обычного, поперечного пиления зуб расположен прямо, под 90 градусов (по своей оси) к полотну.

У полотен для продольного пиления зуб наклонен вперёд. У цепей бензопил для продольного пиления другой угол заточки. В продаже можно найти такие цепи. Но требуются они достаточно редко, поэтому большого выбора их в свободной продаже нет. Приходится искать. К тому же среди разнообразия цепей для разных моделей и брендов подобрать подходящую цепь ещё труднее.

Пилить вдоль волокон (продольно) цепи с обоими (30 и 5 градусов) углами заточки будут примерно с одинаковой скоростью. Но при более остром угле для поперечного пиления в 30 градусов цепь склонна находить в древесине места с наименьшим сопротивлением между волокон и непредсказуемо уводить пропил в эту сторону. В итоге шина может выгибаться, делать кривой срез или заклинить.

Стационарная установка

Станок, похожий на заводские модели, нуждается в грамотном отношении в процессе сборки, поэтому нужно заблаговременно позаботиться обо всех мелочах. Настольный вариант «циркулярки» отличается от стационарного лишь высотой станины, что определяется особенностями работы и размерами будущих заготовок. Разовую обработку можно произвести и с помощью обыкновенной настольной пилы, которую после работы можно с легкостью убрать в кладовую или сарай. А вот мастеру, который постоянно имеет дело с древесиной, потребуется стационарная установка. Следовательно, ему нужно сделать стол для циркулярной пилы своими руками.

Циркулярный станок имеет следующие преимущества:

• Такое оборудование позволяет делать более качественные и глубокие распилы.
• Станок гораздо удобнее ручного оборудования.

Из вышесказанного можно сделать вывод, что циркулярные пилы, изготовленные самостоятельно, обладают вполне понятной и простой конструкцией, а чертежи, которые можно отыскать на просторах Всемирной паутины, значительно упростят процесс сборки оборудования. Перед самостоятельным изготовлением «циркулярки» следует по отдельности рассмотреть все необходимые элементы, чтобы понимать нюансы функционирования и установки самодельного оборудования.
