Как поменять масляный насос на бензопиле партнере

Что делать, если подачи масла нет?

Как мы уже выяснили, нужно провести дополнительную диагностику. Для этого разбираем смазочную систему. Учтите, что в некоторых моделях пил это возможно при полной разборке инструмента. Так что, на всякий случай, вооружитесь соответствующими инструментами для ремонта. Если опыта по разбору пилы у вас нет, доверьте это дело профессионалу.

Когда смазочная система будет разобрана, вы сможете обнаружить одну из таких поломок:

оборван масляный шланг (порой видно невооруженным взглядом при предварительном изучении этой части узла), который нужно заменить;
нет резьбы вала, где размещен масляный насос (нужно прикрепить, заменить);
испорченная резьба главной шестерни насоса (устанавливается новая);
нет штопора основного вала (частенько проблема эта наблюдается у бензопил марки Homelite), что можно решить установкой на месте оригинального штопора, гвоздя (идеального по размеру, если есть необходимость его подрезают);
забитая магистраль, это решают продувкой (механически или с помощью сжатого воздуха, иногда помогает проволока);
забит фильтрующий элемент (очищаем или заменяем).

Обратите внимание на то, что у некоторых силовых агрегатов фирмы Штиль (например, у модели MS 180) насос разобрать нельзя, но он будет периодически засоряться. В данном случае его промывают бензином или по необходимости полностью заменяют. Китайские пилы часто «страдают» от срезанных пазов главной шестеренки, через которую и происходит передача усилия

Китайские пилы часто «страдают» от срезанных пазов главной шестеренки, через которую и происходит передача усилия.

Другая распространенная проблема, опять же таки, характерная для продукции марки Stihl, заключается в разгерметизации магистрали. Проблему искать нужно в той точке, где маслопровод, который идет от резервуара, входит в корпус оборудования. На такую поломку указывают подтеки масла внизу силового агрегата. Для того чтобы исправить ситуацию, рукоятку демонтируют, шланг вынимают, очищают и обезжиривают, затем посадочное место обрабатывают герметиком и снова устанавливают шланг. После этого смазочная система должна начать работать нормально.

Ремонт масляного насоса на бензопиле

Хоть какого владельца веселит не плохая техника, испытанная в деле и не раз себя оправдавшая. Новая техника всегда поражает и настораживает своими чертами, превосходящими свойства очень старенькой техники, состоящей пока ещё в использовании у многих.

Одни мастера всегда стараются приобрести для собственного дела технику обширно узнаваемых компаний определённого бренда и склоняют к этому собственных друзей и знакомых, другие ориентируются на стоимость и приобретают себе только драгоценное, а фирма их не интересует.

Где же гарантия того, что неважно какая приобретаемая нами техника на сто процентов соответствует тому сертификату свойства, под которым она продаётся? Где обещанная производителем долговечность, если мы эксплуатируем ихнюю технику в наших критериях, а более того, ‘кормим’ её нашим топливом и по нашим рецептам?

В наше время сильно много техники, которая в различных торговых точках может продаваться по разной стоимости. Никто не произнесет, где и кто собирал ту бензокосу либо бензопилу, которую Вы заполучили. Узнаваемый бренд, а сборка может проводиться в примыкающем гараже по комплектующим, может быть, даже и кустарным методом.

READ Как Работать Циркулярной Пилой

Многие обладатели бензопил замечали масляное пятно на месте, где отдыхала либо хранилась их бензопила

. Масло под пилу начинает подтекать не сходу. А при нехороший сборке, поточнее, при плохой сборке бензопилы, масляное пятно может показаться сразу после заправки.

Исключая механические повреждения масляного бачка и системы подачи масла, обстоятельств подтекания масла мало.

Не плотное соединение подающей масляной магистрали с входным каналом масляного насоса бензопилы и слабенькая плотность меж отверстием масляного бачка и магистралью.
Техническое соответствие размеров плунжера и нагнетательной камеры масляного насоса.
Не плотное соединение подающей магистрали с выходным каналом масляного насоса к месту смазывания пильной цепи.
Нарушение плотности плунжерной камеры масляного насоса.

На последнем варианте остановлюсь подробнее, потому что конкретно в случае утраты плотности плунжерной камеры и подтекает масло, а в конструкциях пил, где масляный бачок по уровню размещается выше масляного насоса, масло вытекает за пару дней простоя бензопилы.

Убрать подтекание масла из масляного насоса бензопилы

можно и всё это происходит стремительно, если кто отлично обладает отвёрткой и гаечными ключами. Если у Васбензопила прошла маленькой рабочий ресурс, то неувязка решается просто. Как я упоминал ранее, гарантия неотказной работы Вашей бензопилы обеспечивается не только лишь соблюдением для неё хороших критерий эксплуатации и внедрением советов производителя, она также обеспечивается подходящим качеством девайсов деталей, а больше всего само́й высококачественной сборкой.

Схожий масляный насос плунжерного типа, устанавливаемый на большая часть моделей бензопил экономного варианта, прост по конструкции. Принцип его работы не отличается от работы неких плунжерных масляных насосов других категорий бензопил.

Я кратко обрисую своими словами механизм работы масляного насоса плунжерного типа схожих моделей, что бы малость понятнее было при ознакомлении с моим способом исправления течи масла через масляный насос бензопилы.

Диагностика

Диагностику следует начинать с осмотра и проверки маслоприемника (фильтра) пилы Stihl 180. Обычно, если фильтр очень загрязнен, подача масла может закончиться.

Дальше, нужно снять барабан звездочку, и проверить состояние ведущей шестерни.

Резьба на ней должна быть верно выраженной, не зализанной и не иметь каких-то других изъянов, также при снятой шестерне, нужно проверить проволочный рычаг.

Он должен плотно обжимать шестеренку и не проворачиваться, в неприятном случае, шестерня стоит на месте и не передает усилие на насос, в итоге чего подача масла прекращается.

Если все перечисленные выше методы найти и убрать неисправности не дали результатов, нужно использовать последние меры, т. е. демонтировать насос.

Масляный насос – где находится?

Для воплощения ремонта масляного насоса пригодится набор отверток, ветошь и гаечные ключи.

Сперва нужно снять цепь и открутить болты, с помощью которых направляющая цепь крепится к корпусу пилы. Снятие и подмена диска на циркулярной пиле; Как снять диск поменять старенькый круг на.

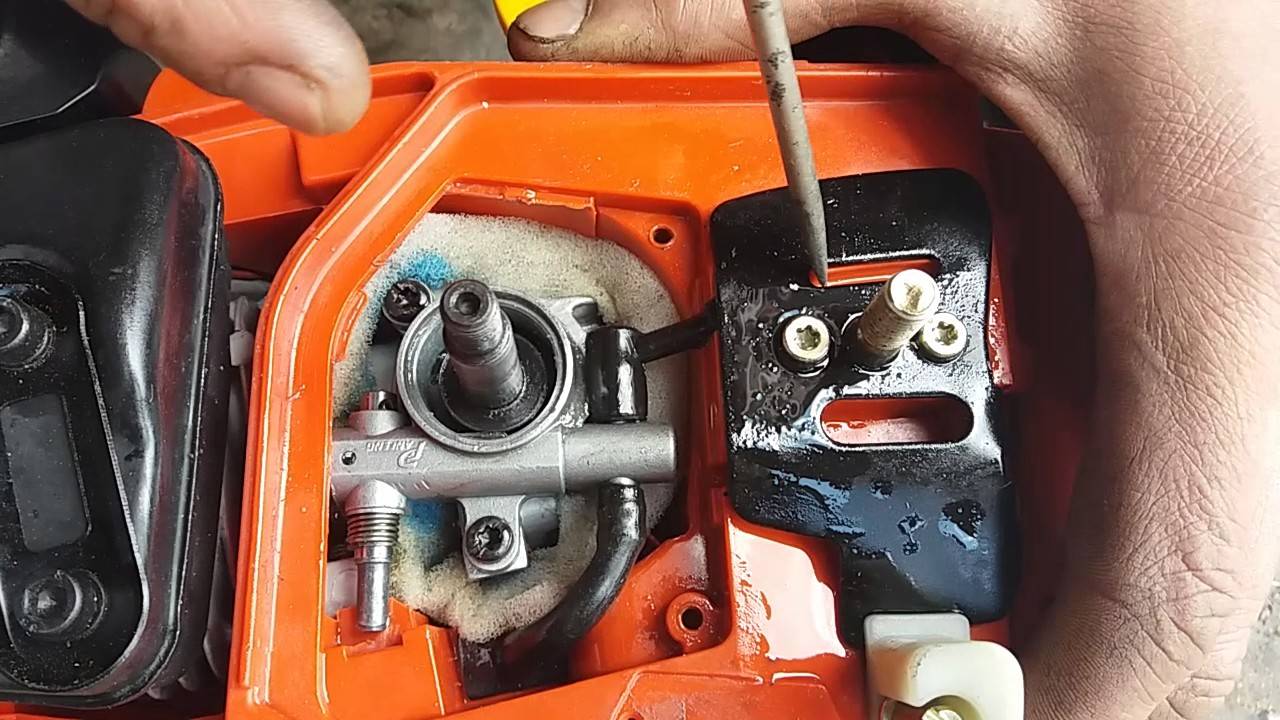

После чего снимается конкретно насос. Его размещение обозначено стрелкой на изображении ниже.

Проверка топлива

1-ый признак того, что в цилиндр не поступает горючее, это сухая свеча зажигания. Найдя сухую свечу, последующее что нужно сделать для более четкого определения неисправности, это испытать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, менее 5 мл бензина. Если бензопила после чего не запускается, то скорее всего, в ней нет компрессии или её недостаточно для воплощения пуска мотора. Предпосылки:

износ ЦПГ;
термические забияки цилиндра либо поршня;
забияки из-за попадания в ЦПГ постороннего тела.

Если после того как под свечу залили бензин, пила завелась, то неувязка в карбюраторе либо топливной магистрали Напарника 350. Необходимо проводить полную диагностику топливной системы.

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

заклинивает движение цепи;
произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

вывернуть свечу и оценить ее внешний вид;
уточнить расстояние между магнитами и катушкой (до 0,2 мм);
проверить искру.

Как Заменить Масляный Насос На Бензопиле Партнер

Неисправности и ремонт бензопилы 350 собственных рук партнера

Chainsaw Partner 350. одна из самых распространенных бензиновых пил. Очень часто их владельцы задают вопросы о том, как ремонтировать Partner 350. После прочтения статьи вы узнаете ответы на вопросы о том, как диагностировать проблемы в Партнере, а также как их решать самостоятельно.

ВАЖНЫЙ. Опытный электрик налил в сеть секрет, как платить за электричество вдвое меньше, законным путем. Прочитайте больше

Диагностика бензопилы Partner 350

Правильное определение неисправности, это уже более половины ремонта. В случае неисправностей из-за того, что пила не начинается, суть диагноза. проверить искру и наличие топлива в цилиндре, поскольку в бензопиле нет ничего, чтобы сжечь или ничего не поджечь ,

Проверка искры

Чтобы проверить искру, необходимо отвинтить свечу зажигания, установить ее в колпачок высоковольтного провода и прикрепить к цилиндру (на свечи должна быть масса)

Затем потяните стартер несколько раз, осторожно глядя на свечу. Искры не будут, если в бензопиле Partner 350 такие сбои, как:

дефектная свеча (исключается только путем замены ее известным благом);
сломанные провода в системе;
неисправность кнопки управления зажиганием;
неисправная катушка зажигания;
отсутствие зазора между катушкой и маховиком;
поломка ключа между коленчатым валом и маховиком.

Тестирование топлива

Первый признак того, что цилиндр не получает топлива, представляет собой сухую свечу зажигания. Открыв сухую свечу, следующая вещь, которую вам нужно сделать, чтобы более точно определить неисправность, заключается в том, чтобы попытаться запустить 350 сопел партнера в цилиндр через отверстие для свечи, не более 5 мл бензина. Если бензопила не запускается, то, скорее всего, в ней нет сжатия или недостаточно запустить двигатель. Причины:

износ процессора;
тепловой захват цилиндра или поршня;
Кусание из-за проникновения инородного тела в GPG.

Если после того, как свеча была заполнена бензином, пила была запущена, тогда проблема в карбюраторе или топливной линии партнера 350. Необходимо провести полную диагностику топливной системы.

Диагностика подшипников

Проведя диагностику бензопилы, необходимо проверить подшипники коленчатого вала на наличие игры. Для этого маховик должен быть выдвинут вверх и вниз. Если есть какая-либо игра, подшипники необходимо заменить.

Также не забудьте проверить ход коленчатого вала коленчатого вала. Для этого поршень должен быть зафиксирован в верхнем положении и постепенно толкать маховик влево вправо, имитируя его естественное движение. Если есть какая-либо игра, необходимо заменить коленчатый вал Partner 350.

инструменты

Чтобы разобрать партнер 350, потребуется несколько специальных инструментов:

Ключ сцепления (можно купить или изготовить из подходящей головки).
Поршневая остановка.
Набор шестигранников Torx.
Мягкий металлический молоток.

Для удобства разборки партнеру 350 понадобятся пинцет и медицинский зажим. Из обычных инструментов вам нужно иметь отвертку или беспроводную дрель с набором насадок, молоток.

Алгоритм и описание процесса разборки

Если вам нужно полностью разобрать бензопилу Partner 350, первым делом начать разборку. это очистка пилы компрессором. Затем цепные пилы удаляются в следующем порядке:

цепной тормозной колпачок и пильный комплект;
верхняя крышка;
ручка пилы;
стартер.

Ремонт системы подачи масла

При отсутствии подачи масла для смазки цепи, необходимо провести диагностику всей системы и определить причину, по которой масло не подается. Основных причин может быть несколько:

Засор масляного фильтра или масленой системы;
Отсутствие резьбы на червячной передаче маслонасоса;
Засор или неисправность самого насоса;
Разгерметизация масляной системы (на днище бензопилы будут иметься подтеки масла).

Для проверки резьбы на червячном приводе маслонасоса, потребуется снять ведущую звездочку бензопилы и раскрутить сцепление. Для этого выкручивается свеча зажигания и на её место устанавливается стопор поршня, тем самым обеспечивается надежная фиксация коленчатого вала инструмента от проворачивания.

Далее снимается крышка со стороны шины бензопилы Штиль 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.

Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы Штиль 180 проводится в обратной последовательности.

В случае если шестерня в нормальном состоянии, продолжается разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя рукоятка и отсоединяется тяга управления дроссельной заслонкой, после чего блок рукояток снимается с амортизаторов при помощи мощной шлицевой отвертки.

Снять рукоятки необходимо для обеспечения доступа к днищу в месте установки масляного насоса.

На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.

Далее масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.

После ремонта, сборку бензопилы Stihl 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.

Устройство и принцип работы

Масляная помпа устанавливается на боковой поверхности картера двигателя ближе к шестерне привода цепного инструмента. Насос представляет собой пластиковый или металлический корпус, внутри которого расположен цилиндр с плунжером.

Вращение передается от ведущей шестерни цепи или непосредственно от носка коленчатого вала двигателя. Если используется передача от звездочки, то насос работает только во время движения цепи. На холостом ходу масло на трущиеся поверхности не подается. Если привод помпы установлен на коленчатый вал, то смазка подается непрерывно, вне зависимости от частоты вращения.

При работе двигателя часть крутящего момента передается на плунжер, который представляет собой стальной стержень. Часть детали, установленная внутри цилиндра, имеет фрезерованную лыску. На корпусе цилиндра выполнены 2 отверстия, служащие для забора масла из бачка и последующего нагнетания в канал. Также на теле плунжера имеется скошенная канавка, которая контактирует с неподвижным штифтом на картере. За счет взаимодействия узлов обеспечивается поступательное движение плунжера.

В устройство плунжера входит приводная шестерня, изготовленная из металла или пластика. В конструкции привода одна из шестерен изготовлена из мягкого материала. При заклинивании узла зубья срезаются, предохраняя другой элемент от повреждений.

При вращении детали происходит попеременное перекрытие отверстий на стенке цилиндра. При этом возникают колебания давления. За счет снижения давления происходит забор порции масла в полость цилиндра, которое потом выталкивается в смазочную магистраль. Поскольку частота вращения коленчатого вала составляет 5-12 тыс. об./мин., то пульсации потока смазки сглаживаются, подача становится непрерывной.

В профессиональных пилах применяется насос с регулируемой подачей, который отличается формой зубьев приводной шестерни и дополнительной поджимной пружиной. Конструкция позволяет изменять величину хода плунжера в цилиндре.

Особенности конструкции бензопилы

Эта бензопила укомплектована двигателем, работающим на бензине, мощностью в тысячу триста ватт. Отличительной чертой устройства является облегчённый запуск аппарата, осуществляемый с помощью системы зажигания электронного типа и топливным насосом уникальной конструкции.
В бензопилу производитель предусмотрительно поставил защитную систему, которая прекращает вращение цепи с помощью инерционного тормоза в случае возникновения нештатных ситуаций. Кроме того, агрегат снабжён устройством, которое смазывает цепь бензопилы автоматически, без усилий владельца.
Праймер топлива позволяет с лёгкостью осуществить запуск изделия как в тёплый, так и в холодный сезон года. Крыльчатка на стартере даёт возможность без проблем очистить его барабан от пыли и грязи.
Разработчики бензопилы позаботились о том, чтобы мотор служил вам продолжительное время без поломок, поэтому снабдили его фильтром, оснащённым системой CCS, с помощью которой можно не допустить попадания в двигатель абсолютного большинства остаточных частиц из окружающего воздуха. Благодаря этому владельцы агрегата могут экономить топливо из-за низкого его расходования устройством.
На стенки цилиндров бензопилы нанесён хром, что позволяет увеличить срок, в течение которого инструмент будет надёжно служить вам.
