Как правильно смазать редуктор триммера

Электрический триммер вибрирует

Многие пользователи косилок заметили, что через некоторое время после того, как устройство начало работать, оно начинает сильно вибрировать. На некоторых триммерах, главным образом в более дорогих моделях, установлена антивибрационная система в виде амортизаторов, расположенных между двигателем и штангой. Но в некоторых случаях даже это не спасает от сильных вибраций. Причиной сильной вибрации в триммере может быть небольшое количество или полное отсутствие масла на жестком или гибком валу, расположенном внутри стержня устройства.

Замена жесткая смазка вала это выглядит так:

Откручиваем редуктор, расположенный внизу планки;

Сняв коробку передач, вы увидите конец вала, который нужно потянуть, чтобы снять деталь;

После снятия вала его необходимо смазать большим количеством специального масла «CV Joint-4» или обычного. «Litol-24»;

Нанесите небольшое количество масла на вал и смажьте его равномерно по всей длине детали, включая пазы на концах стержня (если они работают вместе, вал необходимо будет заменить);
После смазки снова вставить вал в шток и заменить коробку передач.

Гибкая смазка вала выполняется следующим образом:

Откручиваем и снимаем косилочную головку;
Снимите шток с двигателя, открутив пару болтов;
Вытянуть гибкий кабель из штанги;
Смажьте трос по всей его длине.

READ Сборка Бензинового Триммера

Это делается следующим образом: сначала нужно смазать конец кабеля, а затем вставить его в стержень, затем, двигаясь внутри трубы, смазать деталь и равномерно распределить ее по поверхности. Затем вставьте гибкий мотор в мотор и закрепите его.

Смазка для редуктора триммера. Чем и как смазать?

Иногда, в разгар интенсивных работ по скашиванию травостоя, ваш триммер начинает издавать неприятные, скрежещущие звуки. Это жалуется на отсутствие смазки редуктор – наиболее интенсивно нагруженный узел устройства. А вскоре за этими «предупреждениями» может последовать и заклинивание привода…

Какую смазку следует использовать для редуктора триммера?

В процессе работы механическая часть триммера нагружается контактными усилиями на зубья, реакциями сопротивления от налипшей травы (иногда – с грязью), динамическими, ударными нагрузками вследствие постоянно изменяющегося крутящего момента. Смазка для редуктора триммера должна в полной мере учитывать эти особенности, поэтому подбор марки должен быть строго индивидуальным.

В расчёт принимаются следующие факторы:

Бренд производителя. Каждая торговая марка небезосновательно ориентируется на смазки собственного изготовления (о дешёвых китайских изделиях можно поговорить позже). Это касается таких производителей, как Husqvarna, Stihl, Huter, Makita и др. Исключение составляют триммеры отечественного производства: например, Калибр в инструкции пользователя вообще не указывает марку смазки…
Вязкость смазки. Как известно, все смазочные составы подразделяются на три группы – высоковязкие (коллоидные системы, содержащие различные присадки), пластичные компаунды универсального применения и твёрдые смазки, размягчающиеся при работе.
Хорошая адгезия к поверхности деталей редуктора, в результате которой смазка не выдавливается в зазоры или наружу узла.
Интенсивность потребления смазки редуктором. Здесь приходится ориентироваться на собственный опыт и рекомендации специалистов, поскольку некоторые производители триммеров, уповая на наличие собственных сервис-центров, вообще не дают чётких рекомендаций относительно периода работы редуктора между двумя смазываниями.

Расход смазочного материала зависит также от температуры, при которой он сохраняет свою смазочную способность. При нагреве редуктора до 40°С считается, что условия его работы – удовлетворительные, и смазки достаточно.

Считается, что универсальной смазки для редуктора триммера не существует, однако это не совсем так. На самом деле подходящим смазочным составом будет тот, в котором присутствуют следующие компоненты:

Противоизносные добавки, в составе которых отсутствует токсичный свинец;
Твёрдые смазки с присутствием графита или дисульфида молибдена (последнее предпочтительнее, поскольку при этом смазочная способность полностью сохраняется для большого диапазона оборотов вала);
Только минеральные (неорганические!) масла, с высокой степенью очистки.

Упомянутым требованиям в полной мере отвечают литиевые смазки Gear Grease OREGON или Champion EP-0, отечественные композиции Олео-Мас, Литол -24, либо Азмол 158, а также те, что рекомендуются производителем конкретной модели триммера.

Как смазывать редуктор триммера?

В верхней части корпуса, там, где установлен блок шестерней, имеется технологическое отверстие, которое при эксплуатации триммера заглушено винтом. Этот винт выкручивается, и в отверстие при помощи носика, имеющегося на тюбике, вводится 1,5…2 мл смазки. Если смазка была приобретена в другой расфасовке, то для данной операции подойдёт и обычный одноразовый медицинский шприц.

После этого винт устанавливается на прежнее место. Эту процедуру, независимо от рекомендаций пользователя, стоит выполнять через каждые 10…15 часов эксплуатации триммера в рабочем режиме. Иными поводами к обновлению или замене смазки редуктора являются самостоятельное выполнение мелких регламентных работ (например, очистка и промывка шестерней редуктора перед началом летнего сезона), ремонт узла, консервирование триммера на зимний период и т. д.

Если узел редуктора разобран, рекомендуется полностью удалить с поверхности деталей остатки прежней смазки, даже в том случае, если она не имеет следов окисления и загрязнения. И только потом наносить новую смазку. После нанесения смазочного материала рекомендуется несколько раз провернуть вал вручную, и убедиться, что смазка равномерно распределяется по всем деталям редуктора.

Минеральное и синтетическое масло

Минеральные составы должны иметь низкую вязкость (плотность). Это, к примеру, универсальное масло Yuko или другие продукты из очищенной нефти-сырца. Они недорогие и безопасные для техники и человека. Синтетическое масло похоже на минеральное. Но при его производстве нефть перегоняют по особым технологиям и добавляют в нее присадки. Такие составы выпускает, к примеру, компания XADO.

Продукты на основе нефти:

равномерно распределяются по поверхности рабочих деталей;
легко проникают в узкие, труднодоступные места и вымывают из них грязь;
качественно очищают и смазывают поверхности.

Смазки на основе силикона и вазелина

Силиконовая смазка — универсальный состав, который есть в «арсенале» почти любого мастера по ремонту. Ее изготавливают из полидиметилсилоксана — гипоаллергенного материала, подходящего для ухода за электрическими приборами. Отличается она вязкостью. Ее можно определить по маркировке ПМС — 100, 200 и т.д. Чем больше число, тем выше плотность. Показатель не должен быть слишком большим.

Силиконовые смазочные составы можно долго хранить — они не загустеют и не потеряют свойств. Это удобная в использовании смазка, не вызывающая кожных раздражений, предохраняющая металл от коррозирования. Ее можно считать оптимальной альтернативой специальным маслам.

Смазочные материалы на основе вазелина можно найти в аптеках. Если они слишком густые (так часто бывает), их можно разбавить бензином, используемым в зажигалках. Вазелиновую смазку наносят на лезвия с помощью масленки или шприца без иглы. Машинку перед обработкой тщательно очищают от волос щеточкой.

Штанга и привод рабочего органа

Рис. Штанга мотокосы Штанга имеет две очень важные функции: первая — образует жёсткий каркас всей конструкции, вторая — внутри металлической полой штанги проходит вал, который соединяет рабочий орган с двигателем. По внешнему виду штанги можно определить класс инструмента, если штанга изогнута — это удобно для работы, но в этом случае приводом служит гибкий вал, который не может передать большой крутящий момент. Если штанга прямая, внутри проходит жесткий металлический стержень, намного надежнее и крутящий момент он может передавать больше. Поэтому профессиональный инструмент имеет всегда прямые штанги.

Необходимые инструменты и материалы

Для технического обслуживания редуктора понадобятся следующие инструменты и материалы:

Шестигранный ключ для открытия отверстия смазки редуктора

Обычно, такой ключ идёт в комплекте с мотокосой или триммером.

Медицинский шприц объёмом 10 мл

Следующий инструмент – обычный медицинский шприц объёмом 10 мл. Именно с помощью шприца смазка попадает в редуктор.

Кроме того, понадобится сама смазка

Рекомендуется использовать фирменную смазку от производителя мотокосы. В крайнем случае, можно воспользоваться любой смазкой для смазывания вращающихся механизмов, например, Литол 24.

Действие №1 Открываем редуктор

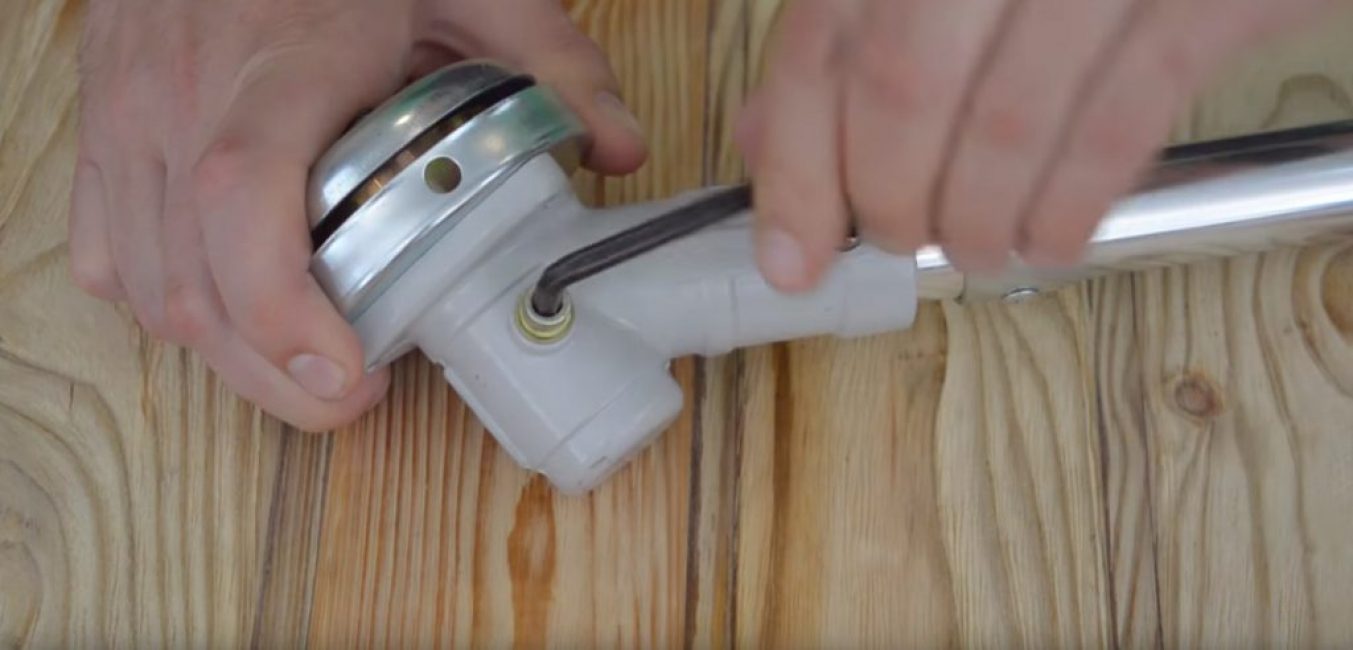

Откручивание болта редуктора

Для того, чтобы получить доступ к редуктору, его следует открыть. Сделать это достаточно просто – нужно при помощи шестигранного ключа открутить редукторный болт. Этот болт у всех мотокос находится в одном и том же месте – непосредственно возле рабочего органа.

Вид открытого редуктора

Действие №2 Заправка шприца маслом

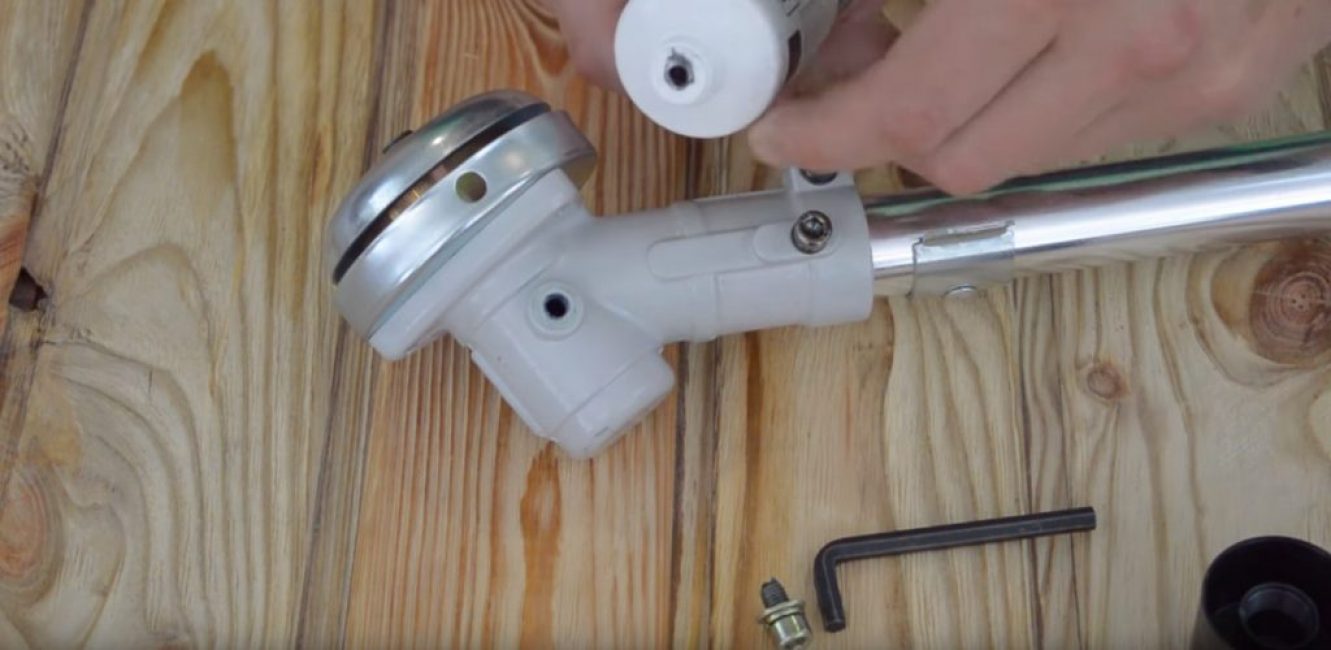

Диаметр тюбика со смазкой не соответствует диаметру редуктора

Чтобы без проблем помесить смазку в редуктор, необходимо использовать шприц.

Из шприца извлекают поршень

Вначале из шприца извлекают поршень.

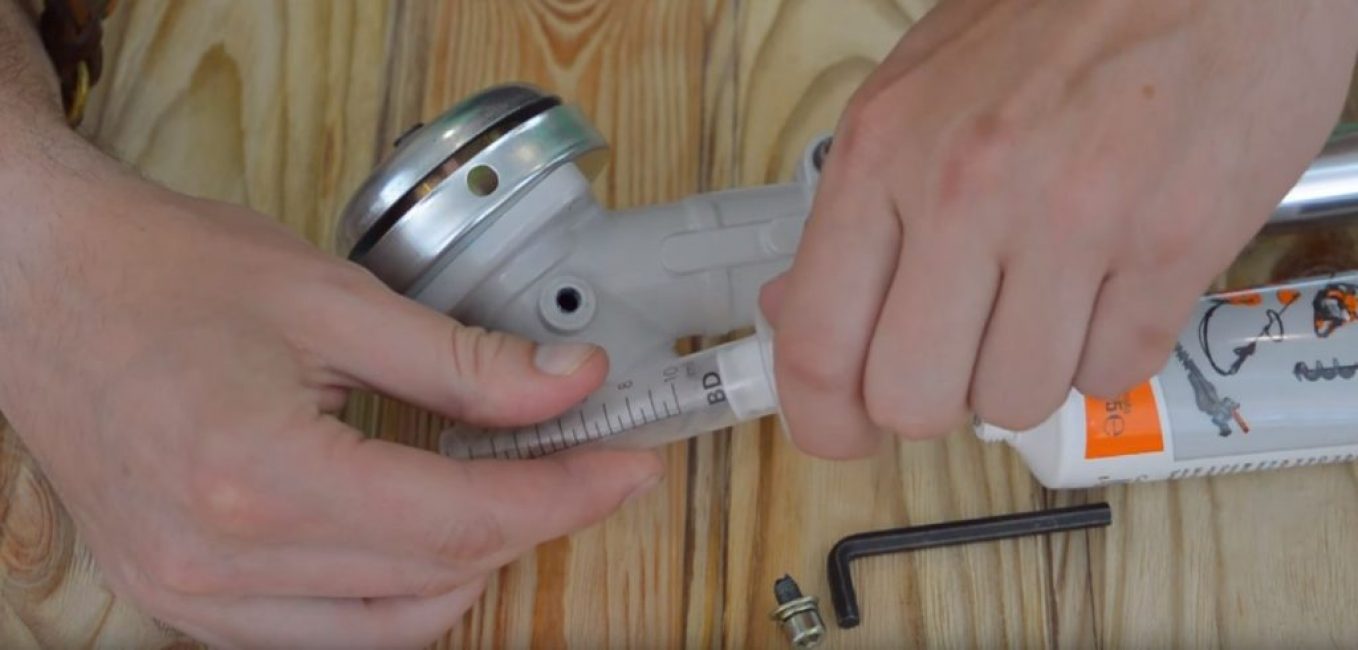

Смазкой из тюбика наполняют шприц

Затем смазкой из тюбика наполняют шприц.

Поршень снова вставляют в шприц

После чего поршень снова вставляют в шприц. Шприц готов к заправке смазки в редуктор.

Действие №3 Заправка смазки в редуктор

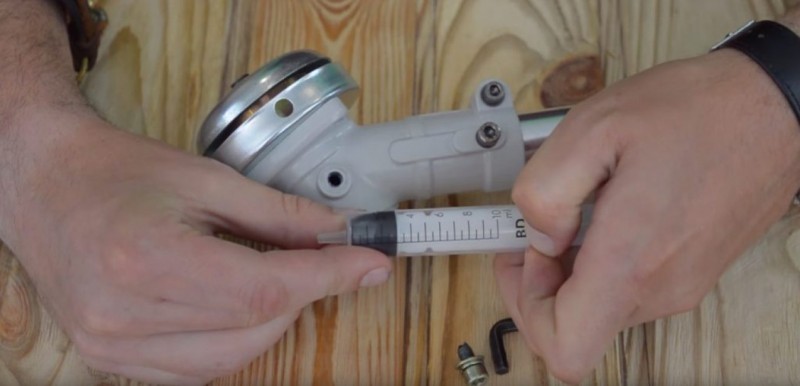

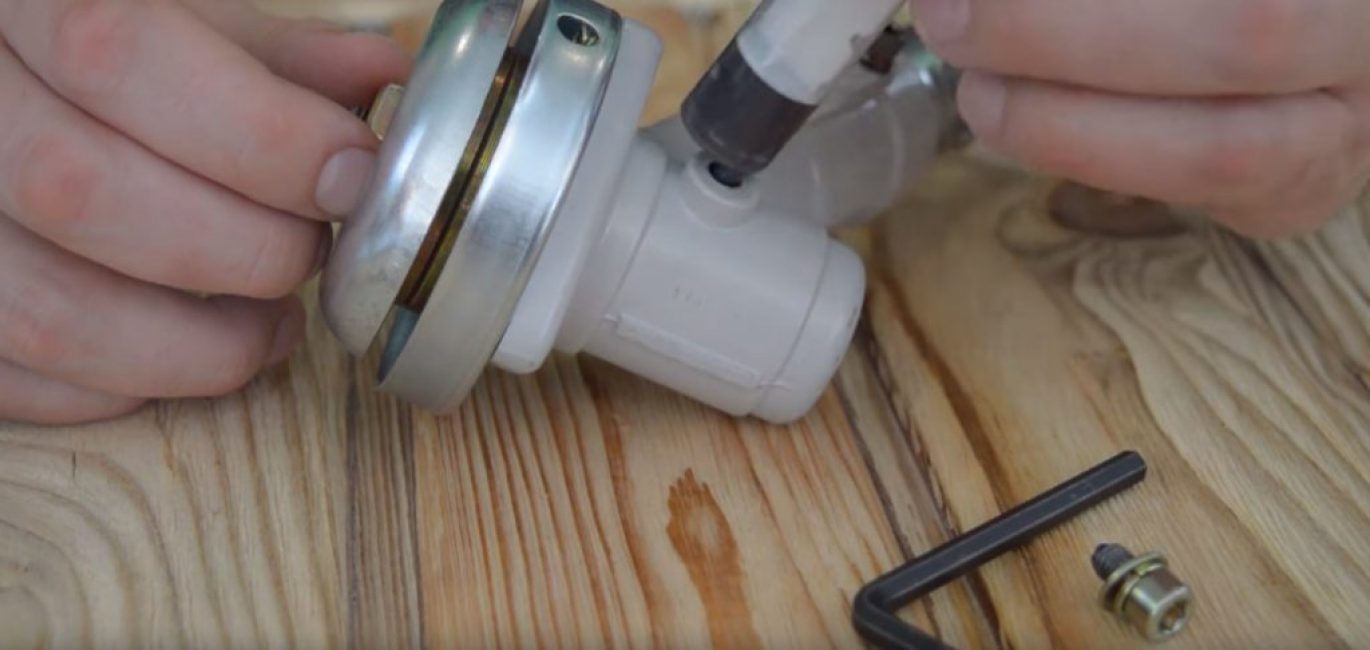

Шприц вставляется в отверстие редуктора

Сначала шприц вставляется в отверстие редуктора.

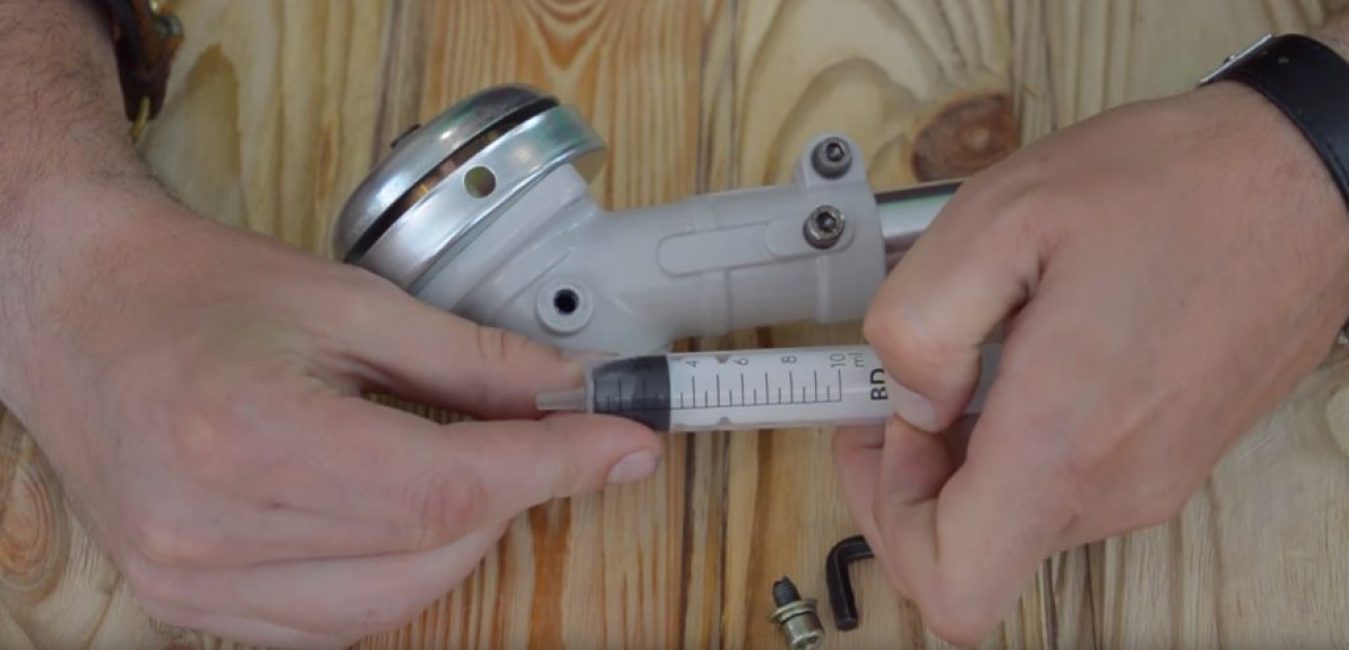

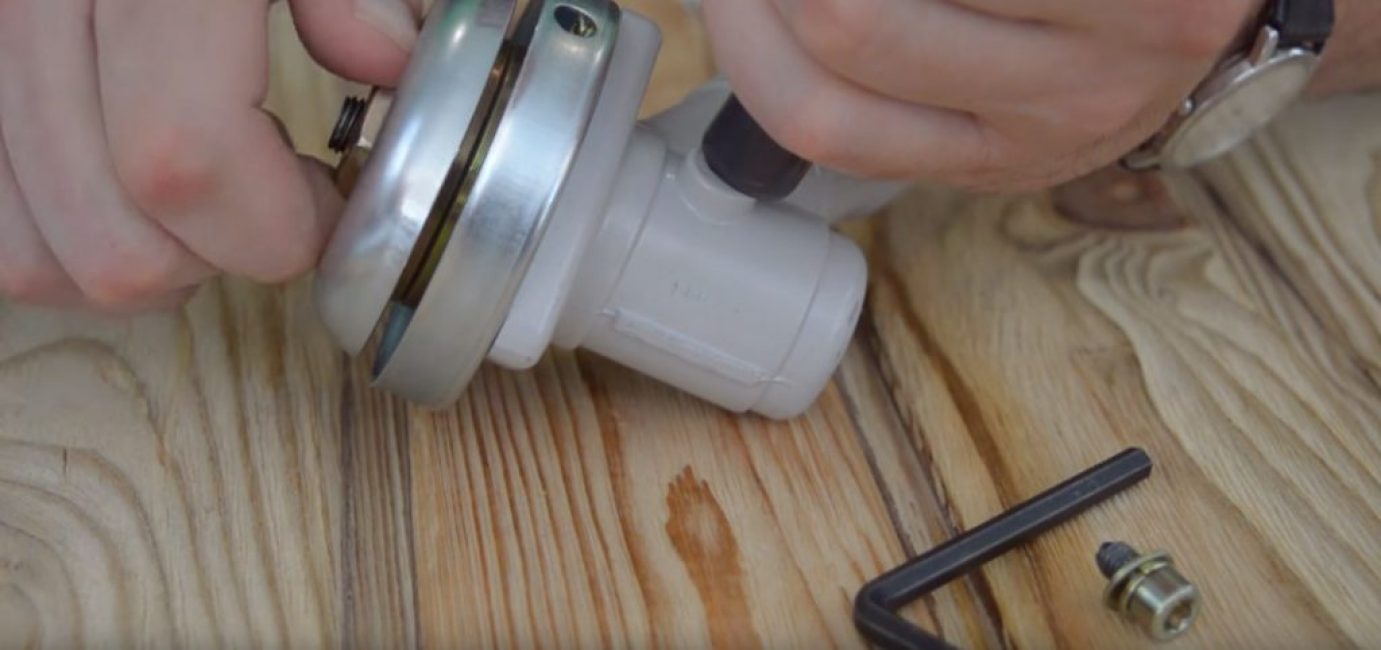

Выдавливание в редуктор немного смазки и поворот его примерно на четверть оборота

Затем нужно выдавить в редуктор немного смазки и повернуть его примерно на четверть оборота.

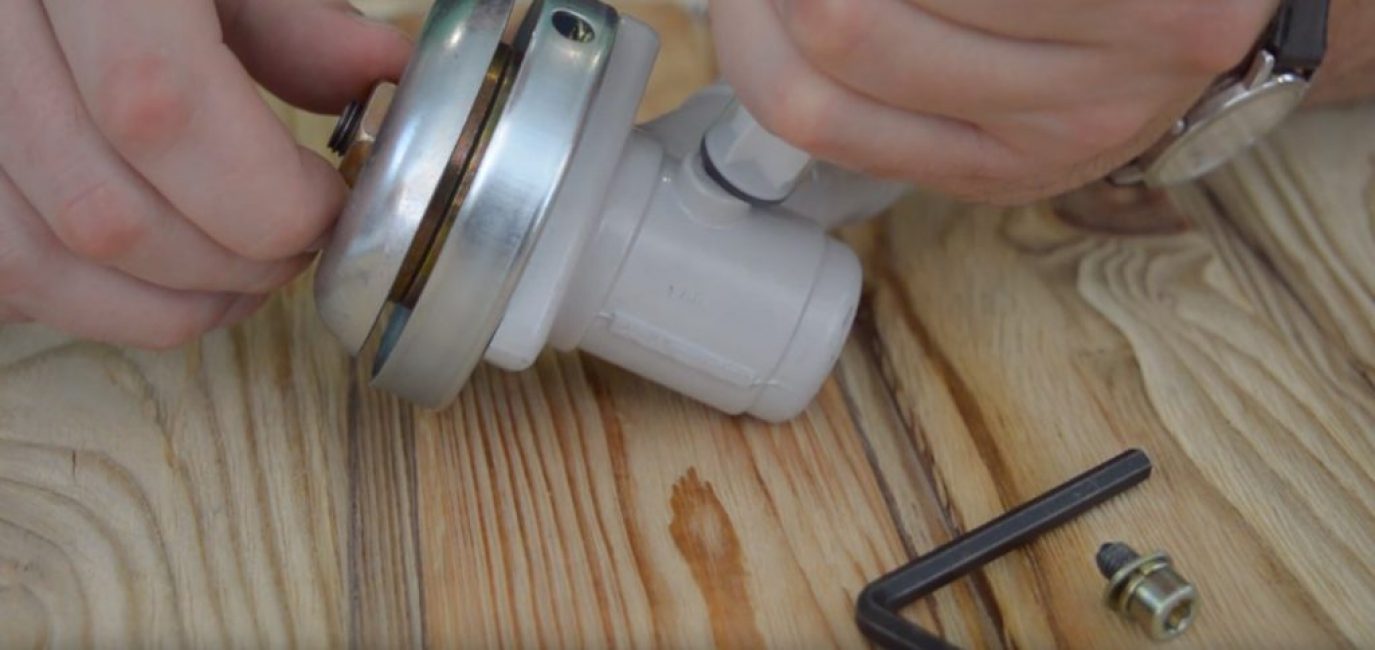

Когда будет выдавлена вся смазка, процесс можно считать завершенным

Смазка заправляется небольшими порциями. После каждой подачи смазки редуктор проворачивается на 1/3 – 1/4 оборота. Желательно подобрать количество смазки при каждой заправке таким образом, чтобы редуктор в процессе смазки совершил полный оборот.

Действие №4 Герметизация редуктора

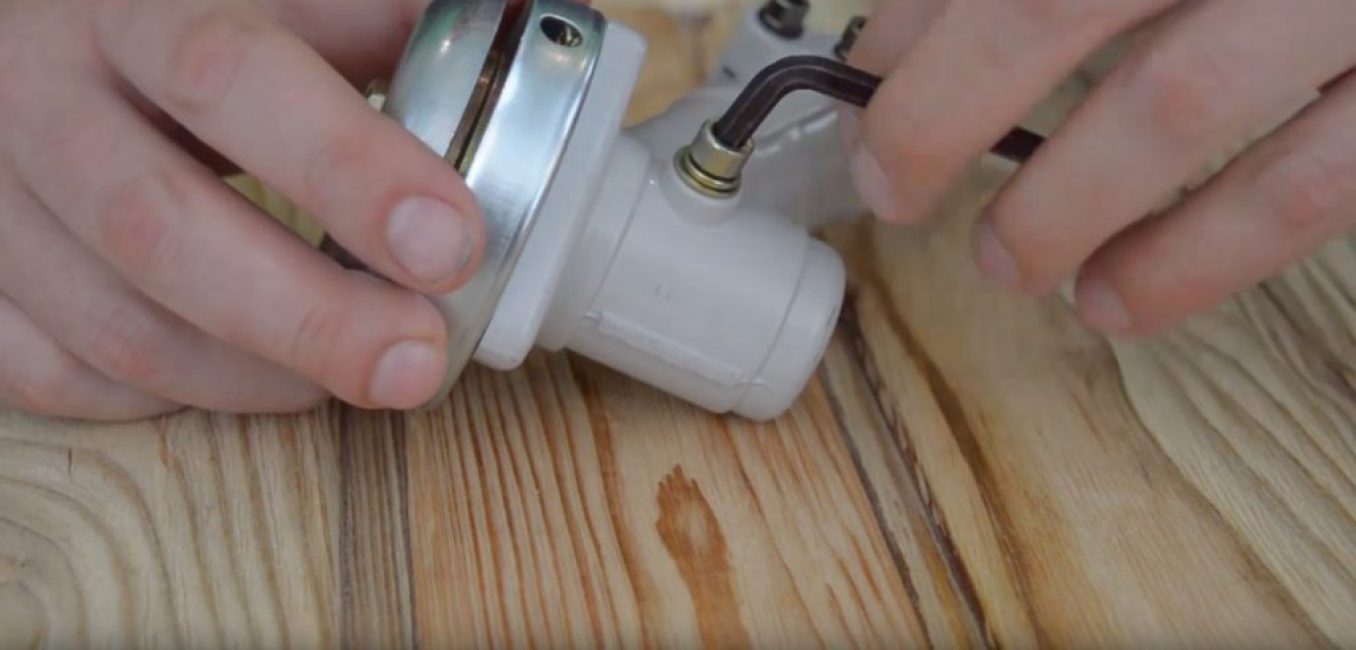

Закручивание болта редуктора

После того, как редуктор будет наполнен смазкой, закручивают болт редуктора и хорошо его зажимают.

Как смазать редуктор мотокосы (самый простой способ)

Как смазывать редуктор триммера или мотокосы: правильный уход за садовым инвентарем | (Фото & Видео)

10
Total Score

Как смазать редуктор мотокосы

Была ли Вам полезна наша статья?

Рейтинг пользователей: 5 (1 vote)

Какие бывают триммеры и мотокосы

Возможности триммера или мотокосы определяет в первую очередь установленный на них двигатель. Вариантов тут всего два: электрический или бензиновый, а разновидностей – три: электромотор может получать питание или от сети, или от аккумулятора. От мощности двигателя зависит и «весовая категория» аппарата.

Самые простые – электрические триммеры. Поскольку двигатель расположен внизу, вес его не может быть чересчур большим: держать будет неудобно. Это модели с мощностью в пределах 300-600 Вт, диаметром лески 1,2-1,6 мм. Назначение – в основном уход за газонной травой.

Триммер в режиме кромкореза. Опорное колесо в этом случае – огромное подспорье

В бурьяне расход лески сильно увеличится, но, если не запускать, можно косить и «мягкие» молодые сорняки. Бензиновых триммеров не бывает – вес слишком велик.

У электрических мотокос мощность больше, леску можно использовать толстую – 2 мм и более диаметром. На многие реально поставить и диск. Работать просто, ограничение одно – косить только в радиусе нескольких десятков метров «от розетки», к тому же придется контролировать провод удлинителя. Мощность – порядка 1,0-1,3 кВт, большую может не выдержать электросеть или удлинитель.

Аккумуляторные триммеры и мотокосы появились на рынке относительно недавно, но направление это весьма перспективное. Современные никель-кадмиевые и литий‑ионные аккумуляторы способны работать на одной зарядке по нескольку десятков минут, этого достаточно для обкашивания площадей, исчисляющихся несколькими сотнями квадратных метров. Для небольшого приусадебного участка – вполне достаточно.

Аккумулятор располагается на верхней части триммера, так что двигатель может быть как маленьким, так и довольно мощным, как у небольших мотокос. Обычно двигатель ставят внизу, чтобы не тратить энергию на вращение вала, но есть и модели с «мотокосной» компоновкой. Удобство – независимость от сетевого кабеля, недостаток – пока еще довольно высокая цена. Впрочем, их стоимость постепенно падает, а многие производители выпускают целые линейки садовой техники, способной работать от одного и того же аккумулятора, так что на его покупке можно сэкономить.

Электрические модели интересны и тем, что среди них (особенно триммеров) больше всего разнообразных дизайнерских решений. Продукция ориентирована в значительной степени на «слабый пол», тут одинаково важны удобство, легкость и красота.

Выбор в категории бензокос еще более велик, хотя вопросы дизайна отходят на второй план: бензокосы в общем куда более похожи друг на друга. При сравнимой мощности электрических и легких бензиновых мотокос вес их примерно одинаков, но верхняя граница мощности бензиновых моделей – 34 л.с. Впрочем, в быту такие не нужны, это косы для продолжительной профессиональной работы. Наиболее популярное значение мощности мотокос – примерно 1 кВт для электрических и 1 л.с. (0,7 кВт) для бензиновых. Фактически, это сходные по мощности косы: у электрических моделей указывается потребляемая, а у бензиновых – выходная мощность.

Устройство редуктора триммера

Вне зависимости от производителя и модели современный триммер оснащен редуктором для изменения угла передачи механической энергии между приводным валом и головкой с леской. Наибольшее распространение в бензокосах получили конические зубчатые передачи, так как в отличие от прямозубых, шестерни с винтовыми зубьями способны нести выдерживать огромные скорости, имеют более плавное зацепление и обладают повышенной несущей способностью.

Основные детали редуктора триммера

В дюралевом корпусе (1) расположен вал-шестерня (2) и зубчатое коническое колесо (3), запрессованное на ведомый вал (4). Для уменьшения сил трения при вращении, на опорных точках валов установлены подшипники качения (5). Любая зубчатая передача – это высоконагруженный механизм, длительность работы которого, бесшумность и надежность которого зависит в первую очередь от смазочного материала. Потому, кроме основных перечисленных выше составляющих устройство редуктора триммера включает в себя специальное отверстие, посредством которого можно без разборки узла смазать подшипники и шестерни.

Виды редукторов на триммер

Волновые.
Цилиндрические.
Планетарные.
Червячные.
Спироидные.
Конические.
Комбинированные.

Стоит отметить, что базовыми компонентами цилиндрических механизмов являются зубчатые цилиндры. Большинство триммеров оснащаются червячными редукторами, но многое зависит от решения производителя и прочих особенностей.

Особенностью планетарного типа передач является соосное расположение валов, тогда как конические объекты имеют перекрещивающееся размещение. Зубчатая передача актуальна только для тех агрегатов, которые используются в определенных температурных условиях. Более того, для них любое механическое повреждение может стать фатальным.

Извлечение и смазка верхнего вала триммера

В первую очередь извлекаем нижнюю часть штанги из соединительной муфты, а затем муфту отсоединяем от верхней части штанги (здесь речь идет о муфте, соединяющей две половины штанги).

Триммер PRORAB-8406 с отсоединенной муфтой и нижней частью штанги

Теперь самое интересное: на некоторых видео, как на этом, удерживая клещами соединительную муфту вала, торчащую из верхней части штанги снизу, выбивают ее ударами по клещам из штанги вместе с подшипником качения (здесь речь идет о муфте, соединяющей верхний и нижний валы). У некоторых бензокос с разборной штангой, как на видео, муфта, соединяющая верхний и нижний валы, впрессована в подшипник качения.

С нашим триммером PRORAB-8406 и ему подобными такой номер не пройдет. У них нет подшипника качения, а соединительная муфта (втулка) является продолжением вала верхней штанги. В верхней части этого вала установлено стопорное кольцо, которое предварительно необходимо снять.

Место крепления верхней части штанги к корпусу муфты сцепления

Отворачиваем центральный винт полностью. Он фиксирует верхнюю часть штанги, частично входя в просверленное в ней отверстие. Ослабляем боковые зажимающие винты и извлекаем штангу из корпуса муфты сцепления.
Выдвигаем вал из верхней части штанги на себя, сколько позволяет люфт, чтобы добраться до стопорного кольца и снять его. Может понадобиться специальный съемник*. Извлекаем стопорное кольцо.

Стопорное кольцо на верхнем валу мотокосы

Без стопорного кольца верхний вал легко извлекается из штанги с противоположной стороны. Смазываем** его, не забывая про шлицы во втулках (муфтах) на валу штанги и на валу сцепления.
Смазанный вал устанавливаем на место в верхнюю часть штанги и фиксируем стопорным кольцом. Вставляем штангу в отверстие крышки муфты сцепления и совмещаем отверстие на штанге с резьбовым отверстием фиксирующего винта.
Вкручиваем фиксирующий винт и закрепляем верхнюю часть штанги триммера боковыми винтами в крышке муфты сцепления.
Очищаем соединительную муфту штанги от мусора и устанавливаем снизу на верхнюю часть штанги.

* У меня съемника нет, а для извлечения стопорного кольца использую две большие канцелярские скрепки. Предварительно их нужно распрямить, с одной стороны сделать полукольца для пальцев рук, а с другой – согнуть небольшие крючки.

** На многих видео мастера рекомендуют использовать смазку для шрус, это лучший вариант. При ее отсутствии, для смазки вала штанги бензокосы можно использовать литол-24, который ориентирован на температуры до +130°С. А вот солидол, обладающий худшими смазывающими свойствами и работающий при температурах до +70°С, использовать не рекомендуется.

Однако, если срочно нужно смазать вал штанги мотокосы, а подходящих материалов нет, тогда солидол или даже обычное моторное масло будет лучше, чем совсем ничего.

Какую смазку следует использовать для редуктора триммера?

В расчёт принимаются следующие факторы:

Бренд производителя. Каждая торговая марка небезосновательно ориентируется на смазки собственного изготовления (о дешёвых китайских изделиях можно поговорить позже). Это касается таких производителей, как Husqvarna, Stihl, Huter, Makita и др. Исключение составляют триммеры отечественного производства: например, Калибр в инструкции пользователя вообще не указывает марку смазки…
Вязкость смазки. Как известно, все смазочные составы подразделяются на три группы – высоковязкие (коллоидные системы, содержащие различные присадки), пластичные компаунды универсального применения и твёрдые смазки, размягчающиеся при работе.
Хорошая адгезия к поверхности деталей редуктора, в результате которой смазка не выдавливается в зазоры или наружу узла.
Интенсивность потребления смазки редуктором. Здесь приходится ориентироваться на собственный опыт и рекомендации специалистов, поскольку некоторые производители триммеров, уповая на наличие собственных сервис-центров, вообще не дают чётких рекомендаций относительно периода работы редуктора между двумя смазываниями.

Противоизносные добавки, в составе которых отсутствует токсичный свинец;
Твёрдые смазки с присутствием графита или дисульфида молибдена (последнее предпочтительнее, поскольку при этом смазочная способность полностью сохраняется для большого диапазона оборотов вала);
Только минеральные (неорганические!) масла, с высокой степенью очистки.

Как заменить редуктор триммера: алгоритм действий

Чтобы заменить редуктор аналогичной деталью от такого же производителя, его необходимо вначале разобрать и снять со штанги. Действуют при этом по следующему алгоритму:

ослабляют стяжные болты, расположенные под передаточным механизмом;
используя круглогубцы, снимают два штопорных кольца;
применяя съемник, стягивают подшипники с ведомого и ведущего валов;
затем собирают механизм, в обратном порядке устанавливая все запчасти.

Разобранный передаточный механизм показан на фотографии ниже.

Разобранный редуктор

Если съемника нет под рукой, то можно попробовать аккуратно сбить подшипники. Когда они прикипели и не сдвигаются с места совсем, можно нагреть их с помощью промышленного фена (при температуре 600°С) и снять.

Собирать передаточный узел легче, чем разбирать его. Может понадобиться только легонькое постукивание молоточком для посадки деталей на место. После сборки обязательно нужно проверить, чтобы ведомый вал проворачивался от руки.

Когда есть необходимость замены передаточного узла неоригинальной деталью, тогда следует учитывать их взаимозаменяемость. При этом следует учитывать:

диаметр штанги (данный параметр часто составляет 25,4 либо 26 мм);
параметры приводного вала — форму стыковочного места и диаметр (распространенная величина его составляет 8 мм);
вариант закрепления защиты.

Если рассмотренные параметры совпадают, то можно будет установить деталь от других моделей.

Своевременная смазка редуктора обеспечит продолжительную его эксплуатацию без проведения ремонтов. Кроме того, современные материалы хорошо защищают металл от коррозии, повышают его износостойкость. Предпочтение при выборе следует отдавать смазке, рекомендуемой производителем эксплуатируемого триммера. Если такие составы приобрести нет возможности, то следует применять рассмотренные либо другие подходящие по свойствам аналоги. Когда необходимо разобрать механизм при проведении ремонта, делать это следует аккуратно, чтобы не повредить отдельные детали.

Правила выбора смазки

Многие компании, производящие садовый инструмент, например, Stihl и Husqvarna, самостоятельно выпускают смазку для своих изделий. В этом случае рекомендуется использовать именно такую продукцию — она лучшим образом уменьшает износ техники. Если же для триммера недоступна оригинальная смазка, при выборе состава стоит учитывать несколько факторов:

качество продукции бренда, выпускающего смазывающий материал;
вязкость состава — на этот параметр влияет вращающий момент вала;
адгезия к поверхности составляющих узла;
расход смазывающего покрытия — нужно принять во внимание температуру воздуха, тип и объем проводимых работ.

По консистенции смазки могут быть жидкими и полужидкими, с содержанием различных добавок и присадок, а также пластичными и твердыми. Пластичные являются самыми распространенными, а твердые представляют собой их первоначальное состояние. Наиболее популярными по составу считаются:

графитовые смазки, уменьшающие трение и улучшающие движение шестерней;
литиевые составы, обладающие высокими антикоррозийными свойствами и добавками, снижающими износ металла;
универсальные вещества, содержащие минеральные масла и добавки, повышающие эксплуатационные свойства редуктора.

К самым распространенным смазочным материалам относятся: Литол-24, Champion EP-0, Азмол 158, а также состав производства .
