Как правильно установить зажигание на бензопиле

Причины проблем

Когда бензопила не запускается с первого раза, рекомендуется оглядеть провода, которые связны с катушкой. Так вы сможете найти:

Принципиально! Повреждение внутренней изоляции при осмотре нельзя идентифицировать.

Если при первичной оценке катушки все в порядке, необходимо находить причину поломки в тумблере (необходимо отсоединить модуль от проводов). Не понимаете, как проверить зажигание на бензопиле? Для начала:

• оценивают состояние электрода (он может выйти из строя из-за износа), инспектируют целостность изолятора из керамики;
• осматривают съемный клапан, который должен прилегать плотно (не во всех моделях он снимается);
• карий налет на керамике обмотки показывает на прогуливающую искру;
• отыскивают трещинку в свече (трескается время от времени колпачок).

READ Система Смазки Цепи Бензопилы Stihl 180

Пристально осмотрите катушку на наличие следов горючего. Свеча должна быть сухой (присутствующие следы отложений обязаны иметь светлый цвет). Если вы отыщите избытки горючего, то неувязка может быть в карбюраторе, который, подавая огромное количество бензина, заливает свечу. Не считая того, налет может указывать и на изменение геометрии таких составляющих бензопилы как поршень и цилиндр.

Конструкция и принцип действия системы зажигания бытовой бензопилы

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя

В связи с этим проверке этой важной части инструмента нужно уделить особое внимание

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

• магнето;
• свечи зажигания;
• клавиши, отключающей мотор;
• проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

Схема зажигания хозяйственной бензопилы, оснащенной бесконтактным базовым магнето, основана на действии катушки управления. Она выполняет функции регулятора потока напряжения. Устройство электронного блока такой системы зажигания дополнено конденсатором, диодом и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения. Во время открытия тиристора начинает разряжаться конденсатор, тем самым, создавая ток внутри витков базовой первичной обмотки.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.

Бензопила – настройка зажигания вместе с «Коси Коса»

А при работе с бензиновыми пилами они рано или поздно возникнут. Ведь их причина кроется в нагрузках, которые испытывает в своей работе любая бензопила. Настройка зажигания – это только одна из неисправностей вашей пилы, с которой помогут справиться наши специалисты. Они прекрасно знакомы как с конструкциями, представленными у нас моделями бензопил, так и с особенностями их работы.

Если говорить о работе зажигания, то мы поможем вам:

• Настроить оптимальное зажигание на пиле, исходя из особенностей условий, в которых она работает;
• Установить правильный угол зажигания, чтобы оно включалось не слишком рано и не слишком поздно;
• Выставить оптимальный зазор, чтобы сгенерированная искра обладала наибольшей мощностью для воспламенения топлива в цилиндрах.

В заключение отметим, что у нас вы также можете приобрести запчасти к своему инструменту, в частности, у нас вы сможете купить цепь для бензопилы.

Ремонт бензопилы Чемпион 137, 138

Вопрос: Купил и работаю бензопилой Чемпион 137 и в первый день начались проблемы.

После 10 минут работы пилой (средняя нагрузка) пила перестала набирать обороты.

При прогазовке пила задыхается. После диагностики в с. ц. проблема повторилась. Холостые обороты держит нормально. В чем может быть причина?

Ответ: Больше всего похоже на грязь в карбюраторе или дефекты изготовления/сборки.

Вопрос: Проблема с бензопилой Champion 137-16, в горячий карбюратор не поступает бензин.

Симптомы — в кнопке подачи топлива (она же соска) только воздух. Если завести горячую пилу (много тычок соски), то пила заработает и бензин будет поступать.

Как бак кончится или пилу остановить на пару минут то опять нет бензина с карбюратора. На холодной все качает и все поступает. чистил все фильтры.

Процесс сборки

Существует несколько направлений модернизации бензопилы своими руками. При правильном подходе самодельная выхлопная система будет действовать эффективно, не снижая мощность агрегата.

Самым простым способом избавиться от грохота является использование гибкого пластикового воздуховода и емкости с водой. Шланг через теплоизоляционные прокладки прикручивается к выхлопной трубе, другой его конец опускается в воду и жестко фиксируется на резервуаре.

Постепенно остывая и теряя скорость, выхлоп свободно выходит из двигателя. Контакт с воздухом нейтрализуется за счет воды. Чтобы сделать подобный глушитель на бензопилу, потребуется не менее 3 м гибких труб и ведро емкостью 10-12 л. Такая конструкция подходит для работы на ровном открытом месте без передвижений по участку. Используется для распила дров или бруса во дворе дома.

Падение мощности прибора и громкие звуки на низких оборотах могут быть вызваны засорением глушителя. Проходя через сузившееся отверстие, выхлопные газы издают сильный грохот. В некоторых случаях инструмент издает громкие звуки, напоминающие выстрелы.

Решить данную проблему можно такими способами:

1. Разобрать агрегат в соответствии с прилагаемой инструкцией. Извлечь выхлопную систему, удалить из нее нагар, твердые отложения смыть растворителем или бензином. Детали обезжирить и поставить на место. В смазке элементы не нуждаются, т. к. она сгорает при соприкосновении с выхлопными газами.
2. Прочистить выхлопную систему механическим способом. Предварительно ее следует просушить строительным феном, т. к. липкая субстанция плохо счищается. Удаление нагара проводится ершом с жестким пластиковым ворсом. Использовать стальные приспособления не рекомендуется, т. к. они царапают металл, что приводит к ускоренному износу изделия.

Предотвратить быстрое засорение глушителя можно путем приготовления топливной смеси из качественного бензина и масла, которые нужно смешивать в указанной изготовителем пропорции.

Работа проводится в следующей последовательности:

1. Изготавливается лекало для гибки труб из жести. Необходимо сделать две заготовки. Одна должна быть равной выхлопному отверстию. Вторая вытачивается с сечением на 2-2,5 см больше. Для такой цели лучше использовать мелковолокнистую древесину твердых пород.
2. Лист нержавеющей стали нарезается на заготовки нужной длины и ширины. Проводится их оборачивание вокруг вальцов. Делается это с помощью мускульной силы и молота. Чтобы упростить процесс, один край заготовки жестко крепится на вальцах гвоздями или шурупами.
3. Края согнутых труб выравниваются и свариваются между собой. На широкой заготовке шов выравнивается и полируется. Это необходимо для безопасности мастера и придания изделию презентабельного вида. Без этого тюнинг бензопилы будет неполным.
4. В тонкой трубе высверливается множество отверстий диаметром 3 мм. Делать их можно в любом порядке с интервалом не менее 5 мм.
5. Поверх просверленной заготовки наматывается металлическая шерсть, базальтовый шнур и алюминиевая проволока. Фиксация должна быть плотной, чтобы наполнитель не выдувало газами под давлением.
6. Сверху полученного изделия натягивается внешняя труба. Выполняется их скрепление с помощью болтов или шурупов. Передний фасад заваривается стальной шайбой.
7. Готовый глушитель присоединяется к выхлопной трубе бензопилы. Фиксацию лучше выполнить заклепками.

Назначение и принцип работы

Катушка зажигания позволяет конвертировать низковольтный электроимпульс, поступающий от источника тока, в высоковольтный импульс, без которого нереально получить искру. Она может иметь от 1 до 3 лепестков в затворе электронного пробоя. Зависимо от технических черт силовой установки, зазор пробоя может находиться в границах 0,4−1,1 мм.

Чтоб обеспечить уверенное зажигание, напряжение электронного импульса должно составлять минимум 10 кВ. При всем этом следует держать в голове о вероятном падении напряжении в проводниках и потому катушка должна производить импульс в 12−20 кВ.

Такое напряжение может представлять суровую опасность для людей и в особенности это касается тех, кто мучается разными сердечными недугами

Выполняя проверку неисправной катушки, нужно проявить наивысшую осторожность, ведь даже стандартные резиновые перчатки не могут гарантировать полную безопасность

Механизм работы этого элемента припоминает автотрансформатор. Для сотворения первичной обмотки употребляется медный провод, покрытый изоляционным лаком. В большинстве случаев количество витков составляет 100−200. Вторичная обмотка состоит из более узкого проводника, но имеет 2000−3000 витков.

Во время работы силовой установки крутится кулачковый механизм, расположенный в трамблере. Основной задачей этого элемента является размыкание контактов. Когда происходит куцее размыкание, через первичную обмотку проходит ток большой силы. Это приводит к возникновению индукции во вторичной обмотке, и высоковольтный импульс передается на зазор свечки.

Такая схема зажигания использовалась в автомобилях долгое время. Главным ее недочетом можно считать подгорание контактов из-за прохождения через их огромного тока. Часто обладатели автотранспортных средств дополняли заводскую схему обычным электрическим усилителем.

Сейчас ситуация поменялась и производители интенсивно употребляют заместо прерывателей более надежные устройства, к примеру, датчик Холла. Если юзеру необходимо знать, как проверить катушку зажигания бензопилы мультиметром, то эта процедура проводится аналогично той, что производится для тестирования авто свеч.

Возникает вопрос, что тогда делать?

Приведём некоторые распространённые случаи:

1. Бензопила не заводится;
2. Если и заводится, то работает с перебоями;
3. Недостаточная мощность для правильной работы.

Смотрите так же

Основным в этой группе неполадок является двигатель.

Зажигание

один из основных элементов влияющий на безотказную работу инструмента. Поэтому первым рассмотрим именно этот блок.

Прошло то время, когда управлением зажигания занимался прерыватель с кулачками и движущимися контактом, который подавал искру на свечу.

Это была не очень надёжная система по причине множества элементов, которые влияли на работу двигателя. Бензопила при не видимых неисправностях могла просто перестать заводится. Газонокосилка эталон самоходная причина блокировки колес. И мы могли наблюдать картину постоянного дёрганья за шнурок заводки. На сегодняшний день производители перешли на системы бесконтактного зажигания.

Видео рассказывает о простоте регулировки

зазора магнето с помощью стенки пластиковой бутылки. Ремонт.

Не заводится или плохо заводится бензопила.Причина и как устранить.

Почему не заводится бензопила

.Причина.Как устранить.

У них меньше движущихся частей и отсутствуют контакты, которые надо периодически выставлять, часто выходившие из строя. Причина поломки электродвигателя газонокосилки. Катушка, применяемая на современной бензопиле, проработает до конца службы вашего инструмента. Бензопила стала намного надёжней и проще в обслуживание.

Как проверить катушку зажигания бензопилы?

Существует несколько эффективных способов проверки заводской катушки зажигания. Первый из них – визуальный. Для этого оператор должен аккуратно извлечь магнето из конструкции пилы, предварительно отключив все подсоединенные к нему контакты. После этого нужно осмотреть деталь.

Чаще всего ее неисправности заключаются в:

• повреждении штатной изоляции, изначально вызванной постепенным или резким перегревом, повышенной вибрацией, а также скачками напряжения в созданной электрической сети. Все это приводит к короткому замыканию в заводских обмотках катушки;
• нарушение целостности штатных высоковольтных проводов – результатом этому становится перегрузка и обрыв электрических проводов.

В любом из этих случаев потребуется немедленно заменить электронное зажигание бензиновой цепной пилы.

Второй способ проверки катушки заключается в испытании мультиметром .

Для этого необходимо:

1. Подключить прибор к положительным и параллельным отрицательным заводским контактам, предварительно настроив его в режим постоянного измерения образуемого сопротивления;
2. Прозвонив встроенную катушку, нужно посмотреть на прибор. В бытовых бензопилах разных производителей значения сопротивления могут отличаться друг от друга. Как правило, средние показатели составляют около 0,4–2 Ом. Если на используемом мультиметре отображено нулевое сопротивление, значит в ее штатной обмотке произошло случайное короткое замыкание. В немногих случаях прибор может показать бесконечность – тогда оператору потребуется найти обрыв цепи.

Каждый из способов позволяет получить информацию об исправности и стабильности работы заводской системы зажигания бензиновой пилы. В некоторых моделях садовых бензоинструментов производители предусматривают возможность замены только неисправной катушки. В остальных случаях владельцы бензопил обязаны заменить всю систему зажигания целиком.

Что такое глушитель?

Это специальный агрегат, который предназначается для снижения уровня шума от работы двигателя автомобиля, бензопилы и иного оборудования подобного характера. Иными словами глушитель способен снизить шум, который сопровождает работу двигателя. Но как сделать его своими руками? Для этого можно использовать подручные материалы. Из инструментов вам понадобиться сварочный аппарат, дрель, сверла разных размеров, наждачная бумага, тонкая проволока, нержавеющая шерсть и базальтовое волокно.

Снижаем шум своими руками

Для этого выполняем следующие действия:

1. Взять лист нержавеющей стали, толщиной 1 мм, и покрутить его на вальцах. В итоге вы должны получить трубу круглой формы, но ее далее нужно довести до формы овала. Если есть уже готовая труба с параметрами, подходящими под параметры ваше бензопилы, можно использовать ее;
2. Сварить стык и немного придавить, дабы получить овальную форму;
3. Варим трубу меньшего диаметра, чем глушитель, и выполняем в ней множество отверстий, чтобы труба получилась перфорированной;
4. Перфорированные трубы обматываем нержавеющей шерстью, чтобы не дать выдуть набивку глушителя;
5. Остается максимально прочно и надежно наматать поверх нержавеющей шерсти базальтовое волокно. Используйте для этого прочную проволоку тонкого диаметра;
6. Заполняем внутренность будущего глушителя перфорированными трубами, обмотанными нержавеющей шерстью;
7. Тщательно затираем, а затем и полируем швы при помощи мелкодисперсной наждачной бумаги;
8. Подсоединяем полученный агрегат к бензопиле максимально надежно.

Зачем нужен глушитель

Длительное воздействие чрезвычайно громких шумов, несомненно, опасно и может привести к потере слуха. Бензопилы могут быть очень громкими — от 80 до 120 децибел. Для сравнения, нормальный разговор составляет в среднем около 60 децибел.

Чем дольше и чаще вы подвергаете себя воздействию громких шумов, и чем ближе вы находитесь к источнику, тем больше вреда будет получать ваш слух.

Давайте посмотрим на некоторые данные и временные рамки:

1. Звуки до 70 дБ безопасны, и вы можете слушать их в течение продолжительных периодов времени.
2. Звуки на 85 дБ опасны, если вы слушаете их более 8 часов.
3. Звуки при 111 дБ чрезвычайно опасны и могут привести к потере слуха менее чем за минуту.
4. Звуки около 200 дБ приводят к летальному исходу.

Интересно, что громкий шум от бензопил опасен не только для ваших ушей. Громкие шумы создают еще больший риск для здоровья. Они могут привести к:

• расстройству желудка;
• повышенному кровяному давлению;
• увеличению частоты сердечных сокращений.

После недолгой работы с бензопилой, вам может потребоваться как минимум 18-часовой перерыв для восстановления слуха.

Устройство стартера

Нередко, производители бензопил оборудуют свои агрегаты стартерами, работающими практически по одинаковому принципу, а именно: в пазе корпуса пилы расположена ручка, сквозь которую пропущен шнур. При резком поднимании ручки вытягивается и шнур, что приводит в зацепление барабан храпового механизма. Таким образом, в действие приводится барабан со шпицами, который располагается на валу. В это время коленчатый вал делает несколько оборотов, приводящих к сжатию топливной смеси, которая в этот момент находится между головкой цилиндра и поршнем. При опускании ручки, наоборот, храповик и шпицы теряют свой контакт, что приводит к остановке вала.

При увеличении мощности бензопилы повышается количество топливной смеси, которая при запуске бензопилы должна воспламеняться. В таком случае для запуска двигателя необходимо увеличить количество рывков шнура стартера. Для ускорения возврата барабанного механизма производителями используется специальная стальная возвратная пружина стартера, обладающая отличной упругостью.

В случае поломки пружины необходимо: извлечь обойму механизма, вытащить пружину, зафиксировав верхнюю ее часть пальцем и немного оттянув в сторону ручку стартера

Затем, намотать новую деталь, избегая при этом перегибов и перекручивания нового пружинного элемента, далее — осторожно зафиксировать обойму

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

• Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
• Заметно упала мощность бензопилы;
• При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
• Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
• Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

• Выкрутите свечу, наденьте на нее кабель зажигания;
• При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
• Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Проверяем зазор между модулем зажигания и магнитопроводом маховика. Он должен составлять не более 0,3 – 0,4 мм.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

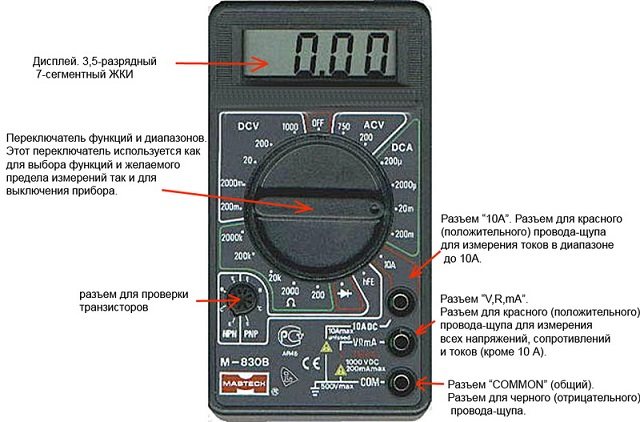

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

• Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
• Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
• Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
• Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
• Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

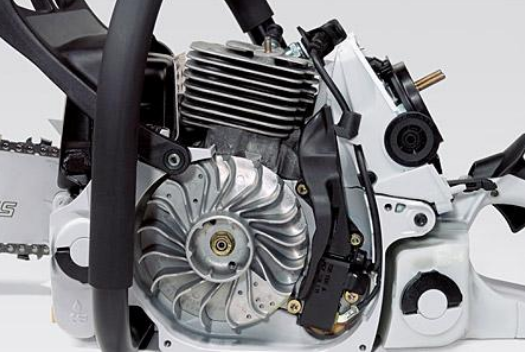

Устройство и принцип работы системы зажигания бензопилы

Система зажигания современных бензопил состоит из перечня важных деталей. Основными элементами конструкции являются:

• Свеча зажигания;
• Маховик-магнето;
• Проводка;
• Кнопка включения.

В устройство системы зажигания также входит катушка зажигания, прерыватель и конденсатор. Катушка отвечает за включение сердечника и обмотку трансформатора. Свечи в конструкции узлов состоят из бокового и центрального электродов, внешнего корпуса и изолятора.

Прерыватель и обмотка катушки в конструкции соединяются последовательно. Выключение прерывателя происходит за счет наличия кулачка на коленчатом валу бензопилы. Магнето системы зажигания расположено слева от картера и крепится посредством гайки и двух шпилек.

В процессе запуска бензопилы при помощи магнитов маховика образуется магнитное поле, которое пересекает катушку. При условии, что контакты первичной обмотки находятся в замкнутом состоянии, в системе зажигания образуется слабый ток. Если контакты находятся в разомкнутом состоянии, то магнитное поле не образуется, что приводит к появлению высокого напряжения во вторичной обмотке. Впоследствии ток подается на свечу, которая поджигает топливо для запуска бензопилы.

Угол опережения зажигания

Механическое устройство и заводская установка магнето обеспечивают совпадение времени разряда свечи с оптимальным положением движущегося поршня. Для четырехтактных бензиновых двигателей проскок искры должен происходить еще до прихода поршня в верхнюю мертвую точку — это объясняется тем, что процесс полного возгорания топливовоздушной смеси занимает определенное время. Скорость движения деталей двигателя сопоставима со скоростью воспламенения топлива, поэтому поршень с момента проскока искры до момента создания горящими газами экстремально высокого давления успевает пройти некоторый путь.

Для каждого двигателя существует угол опережения зажигания. Он равен выраженному в градусах повороту кривошипа с момента пробоя в межэлектродном пространстве свечи зажигания до момента, когда поршень окажется в верхней мертвой точке. Этот показатель зависит от многих параметров, включая конструктивные особенности двигателя и свойства топливной смеси.

На практике при массовом изготовлении двигателя на заводе индивидуальная регулировка зажигания каждого изделия не производится, а выставляются соответствующие метки на вращающихся деталях, которые должны быть совмещены при монтаже.

• не заводится двигатель;
• мотор работает, но с заметными перебоями;
• наблюдается снижение мощности инструмента.

В этих случаях не следует торопиться обращаться в сервисный центр. Попробуйте сначала отрегулировать зажигание самостоятельно.

Выставление зазора катушки зажигания.

В большинстве современных моделей бензопил и триммеров не требуется выставлять угол опережения зажигания. Он задается специально определенными местами для проточек на маховике и хвостовике коленвала под шпоночное соединение этих двух деталей. В месте соединения этих деталей нередко возникают следующие неисправности:

• • • разбиваются посадочные места под шпонку на маховике и коленвале
    • шпонка изнашивается и коленвал проварачивается на шпонке

В результате обе детали (в зависимости от состояния) в случае неисправности потребуется заменить. К таким проблемам нередко приводит и слабо затянутая гайка, удерживающая маховик на коленвале.

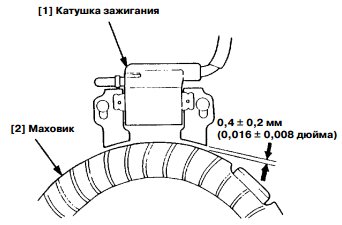

Необходимо лишь правильно выставить зазор между маховиком и катушкой зажигания. В зависимости от модели инструмента величина зазора может быть разной. Обычно он составляет 0,2-0,4мм

Важно
: зазор устанавлливается со стороны магнитов и модулем зажигания. Поскольку маховик круглый, то обычный автомобильный щуп для этих целей не подойдет

Технически грамотно было бы выставлять зазор по специальному шаблону. Но не всегда есть возможно его приобрести. Покупать столь недешовый шаблон для одноразового применения неразумно. Вместо фирменного шаблона можно использовать полоску от пластиковой бутылки из-под воды. Вырезайте полоску из бутылки в том месте, где нет рельефного тиснения. Можно использовать и пластиковую карту (не слишком толстую).
Далее действия по выставлению зазаора примерно одинаковые как для бензопил, так и для триммеров:

1. Ослабьте болты крепления зажигания.
2. Подведите магниты на маховике к катушке зажигания
3. Зажав между маховиком и катушкой пластину затяните крепежные болты.
4. Удалите полоску
5. Прокрутите маховик на 360 градусов несколько раз, контролируя, чтобы он нигде не цеплял за катушку.

Все. Зазор между катушкой и маховиком выставлен. Перед сборкой проверните маховик и убедитесь, что он нигде не цепляет.

Замечание: не используйте в качестве шаблона бумагу. Она не обладает должной упругостью, при затяжке обязательно деформируется и зазор будет неверным.

Ремонт катушки зажигания невозможен и нецелесообразен. Ниже приводится список катушек зажигания, которые можно купить на нашем сайте.

Проверьте состояние и при необходимости замените на новые

– на удивление нужный инструмент, с помощью которого можно выкосить не только лишь маленькую поляну перед домом, да и целый газон больших размеров. К огорчению, в этом мире нет ничего нескончаемого, а поэтому вы сможете столкнуться с тем, что триммеры бензиновые
не заводятся.

Как проверить катушку зажигания бензопилы мультиметром?

Точно определить поломку системы зажигания бензопилы поможет специальный прибор – мультиметр. Он даст возможность определить, есть ли пробои катушки и других элементов узла. Порядок действий выглядит следующим образом:

1. Для начала потребуется выставить мультиметр так, чтобы стрелка прибора располагалась на отметке в 200 Ом;
2. После этого нужно открыть инструкцию по эксплуатации бензопилы и изучить указанное там оптимальное сопротивление для первичной обмотки катушки зажигания. Как правило, этот показатель колеблется в пределах от 3 до 5 Ом;
3. Далее нужно подключить к прибору первичную катушку зажигания. Если показатели этой части катушки находятся в норме, начинаем проверять ее вторичную обмотку;
4. Снова изучаем инструкцию по эксплуатации, и смотрим указанные для вторичной обмотки оптимальные показатели сопротивления. Стоит отметить, что эта часть элемента обладает большими показателями, поэтому мультиметр следует настроить так, чтобы его стрелка располагалась рядом с показателем 20K;
5. Далее подключаем прибор к отверстию катушки, в которое вставляются провода. Если мультиметр показывает нормальные показатели, значит, катушка полностью исправна. Однако если сопротивление на дисплее прибора далеко от указанных производителем параметров, то катушку придется менять.

Как устроено и как работает зажигание бензопилы

Устройство карбюраторного мотора не находится в зависимости от модели инструмента. Потому можно гласить о стандартной системе зажигания бензопилы. Состоит она из последующих частей:

• Магнето. Является генератором переменного тока. Нужен для снабжения свечки зажигания электронным током. Снаружи данная деталь смотрится как недвижная обмотка катушки индуктивности и неизменного магнита, который зафиксирован на маховике. Последний крутится сразу с коленвалом мотора.
• Свечки зажигания.
• Электронного кабеля, который соединяет 2 прошлых элемента.
• Кнопки отключения устройства.

READ Не Прокручивается Стартер Бензопилы

Схема зажигания бензопилы ординарна. После старта инструмента благодаря движению маховика и коленвала появляется крутящееся магнитное поле. Оно в имеющейся обмотке делает двигающуюся силу, которая трансформируется в напряжение. Этого потенциала хватает для образования искры.

Отличия у разных моделей бензопилы могут заключаться только в том, контактной либо бесконтактное магнето употребляется. В первом случае один вывод обмотки идет к свече, а 2-ой — поначалу на кнопку отключения, а потом через нее на землю. Во 2-м случае в устройстве имеется конденсатор, который при разряжении образует ток.

Как Проверить Катушку Зажигания Газонокосилки

Как проверить катушку зажигания газонокосилки

Запчасти для бензопил и триммеров с доставкой почтой Рф по всей стране наложенным платежом. СДЭК, ПЭК, Деловые полосы по предоплате

• Запчасти для бензопил
• Цилиндро-поршневые группы бензопил
• Карбюраторы бензопилы
• Стартеры для бензопил
• Катушки зажигания бензопил
• Крышки тормоза цепи бензопил
• Натяжители цепей
• Сцепление бензопил
• Маслонасосы
• Коленвалы бензопил
• Маховики бензопил
• Подшипники бензопил
• Сальники и прокладки бензопил
• Рессоры бензопил
• Остальные узлы и детали бензопил
• Пробки (крышки) баков бензопил
• Глушители бензопил
• Запчасти для триммеров
• Цилиндро-поршневые группы триммеров
• Карбюраторы для триммеров (бензокос)
• Стартеры для триммеров (бензокос)
• Катушки зажигания триммеров (бензокос)
• Сцепление триммеров (бензокос)
• Маховики триммеров (бензокос)
• Редукторы триммеров (бензокос)
• Коленвалы триммеров (бензокос)
• Элементы штанги и ручки
• Сальники и прокладки триммеров
• Глушители триммеров (бензокос)

Отбор по моделям

• Бензопилы
• Запчасти на китайские бензопилы 45, 52 куб.см
• Запчасти на китайские бензопилы 38 куб.см
• Запчасти на китайские бензопилы 25 куб.см
• Запчасти на китайский Штиль 660
• Запчасти на Партнер 350, 351, 352, 371
• Запчасти на Партнер 340S, 350S, 360S
• Запчасти на Хускварна 137, 142
• Запчасти на Хускварна 230, 235, 236, 240
• Запчасти на Хускварна 365, 372
• Запчасти на Штиль 180
• Запчасти на Штиль 210, 230, 250
• Запчасти на Штиль 290
• Запчасти на Штиль 361
• Триммеры
• Запчасти на китайский триммер 33, 43, 52 куб.см
• Запчасти на китайский триммер 26 куб.см
• Запчасти на Хускварна 125, 128
• Запчасти на Фаворит Т283, Т284

Катушка зажигания (магнето). Проверка исправности и выставление зазора.

Нередко сталкиваемся с ситуациями, когда юзеры инструмента приходят с неисправным зажиганием. Часто оно вправду оказываются неисправными, но нередко катушка зажигания к поломке инструмента дела не имеет. Ниже описаны деяния по проверке исправности катушки зажигания.

Оценка текущего состояния катушки.

Перед тем как заняться катушкой зажигания стоит проверить исправность всей цепи. Сделать последующее:

• зрительно оценить отсутствие трещинок и видимых изъянов на корпусе катушки
• загрязенность токопроводящих частей и узлов
• исправность и изолированность высоковольтных проводов, контакты проводов, надежность их крепления, отсутствие ржавчины в местах крепления
• проверить состояние свечного колпачка: нередко его отрывают от высоковольтного провода и пробуют вернуть «подручными» способами. Помните: любые «сопли» в этом месте понижают качество электронной дуги свечки
• проверьте исправность свечки. Качество нашего бензина не позволяет свече «длительно жить»
• проверьте исправность выключателя цепи. В особенности животрепещуще для китайских пил и триммеров.

Смысл данных действий заключается в том, чтоб исключить из списка вероятных дефектов все элементы цепи, не считая катушки. Если все в порядке движемся далее.
