Как рассчитать количество витков статора болгарки

Устройство болгарки

Схема подключения коллекторного двигателя.

Она имеет три главных узла:

• якорь;
• статор;
• редуктор.

Якорем является вращающаяся деталь, имеющая обмотки, чтобы создавать нужный крутящий момент, который передается редуктору электродвигателя. Такие же обмотки имеет статор, который поделен на несколько частей. Электрический ток приходит на обмотку через угольную щетку и поступает к якорю. Затем ток приходит на следующую щетку и так далее, пока не будут задействованы все сектора статора.

В этой статоре установлен якорь. Этот элемент конструкции болгарки считается самым сложным, так как в нем запрессованы практически все обмотки.

Статор электродвигателя имеет одинаковый внешний вид. Характерными отличиями являются:

• габариты магнитопровода;
• число оборотов провода;
• сечение провода.

Когда электричество пробегает через якорные обмотки, возникает магнитное поле, постоянно взаимодействующее с таким же полем статора. Такое взаимодействие запускает в работу электродвигатель. Иногда в состав статора входят постоянные магниты. К примеру, такие детали имеет электродвигатель стеклоочистителя легкового автомобиля. Каждый коллекторный электродвигатель способен работать от любого вида напряжения. При изменении ее величины имеется возможность настроить нужное количество оборотов.

Характерными неисправностями статора считается:

• разрыв обмотки;
• межвитковое короткое замыкание;
• сгоревшая обмотка;
• пробой изолирующей поверхности.

Схема проверки коллекторного двигателя.

Редуктор поддерживает определенные обороты и нужную скорость. Ремонт болгарки вполне доступен в бытовых условиях. Нужно только предварительно разобрать приспособление.

Для того чтобы сдвинуть кожух, нужно открутить винт, крепящий пластмассовую пластинку. Все детали будут на виду, кроме редуктора, который скрывает металлический колпак. Он не позволяет редуктору иметь сильный нагрев. Для снятия редуктора нужно открутить четыре винта. Таким образом обнажатся все механические детали болгарки.

Когда устройство включается в розетку и разгон диска происходит на повышенных скоростях, это значит, что обмотка статора получила витковое замыкание. Статор требует ремонта, чаще всего требуется его перемотка.

Кажется, что перемотка статора – это работа повышенной сложности. Бытует мнение, что проводить такие работы в домашних условиях практически невозможно. Ведь порой даже опытные обмотчики электродвигателя отказываются от такой работы. Однако, имея соответствующий опыт и определенные технические знания, можно обыкновенный трехфазный статор отремонтировать за несколько часов со всеми подготовительными работами.

Перед началом ремонта и перемотки статор нужно очистить от грязи и удалить из пазов старую обмотку. Эта работа делается с помощью стальных щеток. Кроме того, удаляется поврежденная изоляция. Для облегчения очистки от изоляции статор опускают в нагретое трансформаторное масло, которое размягчает оставшуюся изоляцию.

Как проверить якорь на болгарке?

Правила визуального осмотра

Стандартная диагностика предполагает зрительный анализ устройства. Нужно проанализировать целостность провода и подачу тока на коллектор мотора. При нормальной подаче питания следует осмотреть болгарку изнутри. Разобрать устройство не составит большого труда. Лучше всего при разборе сфотографировать расположение основных модулей устройства. После разборки провести зрительную проверку якоря на такие свойства:

• ход якоря должен быть свободным;
• отсутствие черных пятен и запаха, которые могут говорить об оплавлении обмотки, изоляционный лак которой оставляет следы;
• отсутствие скомканных витков и остатков припоя, что приводит к короткому замыканию;
• на контактах ламели не должно быть выгорания, иначе следует проверить связывание петушка ламели и шинки обмотки;
• отсутствие изношенных или выгоревших пластинок;
• пространство между ламелями не должно содержать графитовые остатки от щеток.

Если при зрительном осмотре не выявлены недостатки, то необходимо провести проверку приборами. Якорь на болгарке можно проверить как при помощи тестера, так и воспользовавшись обычной лампочкой.

Осмотр с помощью тестера

Мультиметр выставляется в положение омметра. Задается сопротивление 200 Ом. Щупы подсоединяются к ламелям, находящимся рядом друг с другом. Если значение на приборе меньше 1 Ом, то присутствует короткое замыкание. При значении больше среднего возможно наличие обрыва витков. При высоком значении сопротивления или отсутствии какого-либо значения (в случае применения цифрового прибора) также можно судить об обрыве.

Бывают ситуации, когда обрыв не обнаруживается. Тогда делается пробой на массу. При максимальном сопротивлении один из щупов ставится на вал, а другой перемещается по пластинкам. Если значение нулевое, то повреждения нет. Потом мультиметром таким же образом проверяется ротор. Щуп в этом случае перемещается по ламелям. При невозможности выполнить проверку тестером применяется лампочка.

Контроль при помощи лампочки

При отсутствии под рукой прибора многих интересует вопрос, как проверить болгарку на возможные поломки якоря. Подающий питание провод разрывается, и в место разрыва одного провода помещается лампочка. Затем вращается вал. По смене яркости лампочки можно судить о замыкании между витками. В случае отсутствия горения, возможны такие выводы:

• расположение щеток не соответствует работающему положению, вследствие срабатывания подпорной пружины;
• разрыв питающего контура;
• замыкание либо разрыв в обмотке статора.

Можно прозвонить индикатором коротко замкнутых витков и прибором проверки якорей. Это может сделать опытный человек.

Как проверить обмотку статора УШМ в домашних условиях разными способами

Существует большое количество различных электрических приборов с помощью которых можно произвести диагностику статора. Однако в домашних условиях применяется ограниченное количество технических средств. Некоторые представлены в нижеследующих видео.

Проверка якоря/ротора и статора мультиметром/тестером

В следующем видео в качестве инструмента для диагностики ротора и статора электропривода используется прибор мультиметр или как чаще в обиходе называемый тестером. Применяется для измерения различных электрических параметров: сопротивления, силы тока, напряжения. Для определения неисправностей в виде обрыва проводов, пробоя обмотки на корпус используется режим «омметр», то есть выставляется определенное значение сопротивления, которое сопоставимо с имеющимся в проверяемой цепи. В данном случае с пределом 200 Ом.

Пробой статора на корпус определяется прикладыванием индикаторных щупов к его корпусу и одному из концов обмотки. Наличие на индикаторе какой-либо величины сопротивления показывает о наличии дефекта в виде пробоя обмотки на корпус. При диагностировании обрыва обмотки индикатор прибора не будет ничего показывать при совмещении щупов с выводами обмоток.

Более сложные манипуляции следует провести при проверке обмоток ротора электропривода. Обрыв обмотки может быть в любом соединении с отдельно взятой ламелью коллектора. Поэтому необходимо проверить сопротивление между всеми ламелями коллектора, прикладывая к ним поочередно индикаторные щупы. При отсутствии обрыва сопротивление будет иметь во всех случаях одно и то же небольшое значение. Любые отклонения свидетельствуют о наличии обрыва. Пробой обмотки на корпус проверяется щупами при контакте их с коллектором и «железом» из набора листов из электротехнической стали. Шкала индикатора не должна реагировать на данное действие.

Однако мультиметром невозможно определить межвитковое замыкание. Здесь применяется прибор носящий название индикатор коротко замкнутых витков (ИКЗ). Более подробно о нем в нижеследующей информации.

На межвитковое замыкание, индикатором

Принцип действия прибора для определения межвиткового замыкания показан в следующем видео. Прибор в проверяемой обмотке индуцирует магнитное поле. При наличии в обмотке коротко замкнутых витков ток короткого замыкания вызывает повышенное противодействие генерируемому прибором электромагнитному полю. Регулировкой ИКЗ выполняется настройка, по достижении которой срабатывает световой сигнал (индикаторная лампочка изменяет цвет с зеленого на красный) или раздается звуковое сопровождение. В дополнение к основному применению, автор показывает способ определения мест подсоединения проводов обмотки к ламелям коллектора, при отсутствии визуально просматриваемых контактов.

Макита, без приборов

В одной из моделей Макита в следующем видео во время работы пошел дым, что является верным признаком сгоревших ротора или статора. Для определения причин автор выполнил полную разборку болгарки, дающую возможность хорошо выполнить внешний осмотр подозреваемых в неисправности узлов болгарки. Если на роторе признаков последствий от задымления обнаружено не было, то на статоре несколько мест подгоревшего электроизоляционного лака четко просматривались.

Мультиметр – автомат: быстро и качественно выполняет измерения

Мультиметр, который представлен в следующем видео удобен в работе и позволяет снимать показания без лишней суеты, когда у прибора, не обладающего такой опцией «скачут» измеряемые величины. Показан способ определения погрешности измерения, связанный с сопротивлением индикаторных щупов. Дано ориентировочное значение сопротивления обмотки, где отсутствуют неисправности.

Чтобы проверить статор и ротор на межвитковое замыкание мультиметром, не потребуется много времени. Дольше придется разбирать двигатель. Болгарка, дрель, перфоратор – каждый инструмент можно отремонтировать, определив неисправность. Проверку лучше разбить на несколько основных этапов, и последовательно не спеша выполнять действия.

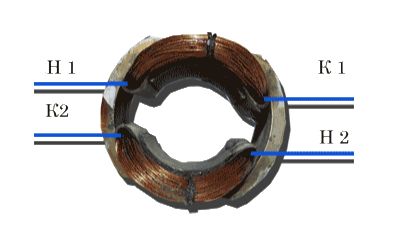

Схема обмотки, как подобрать толщину провода

Статоры болгарок имеют очень похожую конструкцию и отличаются размерами деталей, в которых формируется магнитный поток, количеством витков в обмотках и диаметром провода. Стандартная схема подключения болгарок показана на следующем рисунке.

Здесь L1 и L2 обозначают катушки статора.

Важно: катушки после перемотки следует устанавливать согласно представленной выше схеме, где начало и концы обмоток располагаются по диагонали, как показано на рисунке:

Сгоревшую обмотку удаляют, при этом необходимо собрать информацию о старых катушках: определить количество витков, диаметр проволоки, начало, конец обмотки и требуемое направление при перемоточных работах. Количество витков определяется прямым счетом проволочек после разрезки вышедших из строя катушек.

Диаметр проволоки должен максимально близко соответствовать заменяемым обмоткам. Поэтому в качестве измерительного инструмента наиболее пригодным является микрометр с точностью измерения до 0,01 мм. Измерение проводить на зачищенной от изоляционного покрытия поверхности проволоки сгоревшей катушки.

Вероятные предпосылки

Причины, вызывающие выход статора из строя:

• скачок напряжения;
• попадание воды;
• перегрузка и вызванный ею перегрев;
• резкое выдергивание шнура из розетки.

Признаки, по которым конечно осознать, что неисправен статор:

1. Возникает запах подгоревшей изоляции.
2. Перегревается корпус.
3. Возникает дым.
4. Вращение вала замедляется либо прекращается.
5. Самопроизвольно раскручивается вал, инструмент резко набирает наибольшие обороты.

Провода обмотки покрыты защитным слоем изоляционного лака. При перегреве он подгорает и разрушается. Это и вызывает куцее замыкание

витков. Лак при всем этом издает специфичный запах. Замыкание всего учебника из проводов на сто процентов выводит из строя болгарку.

Правила, помогающие избежать перегрева мотора УШМ:

1. Выключать устройство после работы на пониженных оборотах не сходу, а приблизительно через одну минутку.
2. Во время работы под нагрузкой на пониженных оборотах делать нередкие перерывы.

Нередко вы избежите смены неисправного статора, перемотав его обмотку. Перемотку испорченной катушки статора болгарки

выполняют самостоятельно, однако рекомендуется все таки поручить эту работу спецу.

В каких случаях вы можете сохранить якорь и восстановить его своими руками

Если повреждение клапана установлено с гарантированной точностью, деталь необходимо снять с двигателя

Снимайте двигатель с особой осторожностью после снятия щеток и отсоединения силовых клемм. Ротор снимается вместе с упорными подшипниками и колесом охлаждения двигателя, они образуют вместе с ним. Если большая часть проводки повреждена в якоре и в результате перегрева нарушается баланс, лучше заменить его полностью

На дисбаланс указывает повышенная вибрация и неравномерный гул во время работы механизма

Если большая часть проводки повреждена в якоре и в результате перегрева нарушается баланс, лучше заменить его полностью. На дисбаланс указывает повышенная вибрация и неравномерный гул во время работы механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, и проблема заключается только в поврежденных обмотках, то такую ​​якорь можно восстановить независимо, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Чтобы перемотать якорь самостоятельно, вам понадобится:

• Провод для новой обмотки. Используется медный сердечник с диаметром, который точно соответствует старому проводнику;
• Диэлектрическая бумага для изоляции обмотки от сердечника;
• Лак для заливки рулонов;
• Паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно подсчитать количество витков провода в обмотке и намотать такое же количество новых проводников на катушках. Процесс перемотки состоит из следующих этапов:. Процесс перемотки состоит из следующих этапов:

Процесс перемотки состоит из следующих этапов:

Разборка старых обмоток. Они должны быть аккуратно удалены, не повредив металлический корпус анкера. Если на корпусе обнаружены заусенцы или повреждения, их следует гладить или шлифовать. Иногда, чтобы полностью очистить организм от токсинов, мастера предпочитают сжигать его с помощью горелки.

Подготовка коллектора к подключению нового провода. Не нужно снимать коллектор. Необходимо осмотреть планки и измерить контактное сопротивление мегомметром или мультиметром относительно корпуса. Оно не должно превышать 0,25 МОм.

Снятие старой проводки к коллектору

Осторожно удалите остатки проводов, прорежьте пазы в контактах. Впоследствии концы проводов катушки будут вставлены в канавки

Установка рукавов для анкера

Рукава изготовлены из диэлектрического материала толщиной 0,3 мм, такого как электрокартон. Отрежьте несколько рукавов и вставьте в пазы очищенного анкера.

Rewind. Конец нового проводника прикреплен к концу ламели и наматывается последовательными круговыми движениями против часовой стрелки. Эта настройка называется «правильная установка». Повторите намотку для всех катушек. Пропустите провода возле коллектора толстой нитью из хлопчатобумажной ткани (нейлон запрещен, поскольку при нагревании плавится).

Проверка качества обмотки. По окончании укладки всех обмоток с помощью мультиметра проверьте отсутствие межпольных поломок и возможных поломок.

Украшение Покройте законченную катушку лаком или эпоксидной смолой, чтобы обеспечить намотку. На заводе пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — для пропитки наносить быстросохнущие лаки, нанося покрытие в несколько слоев.

Что чаще всего ломается на болгарках разных марок

Практически не имеет никакого значения, какой марки ваш инструмент DeWalt или Intertool. Рано или поздно наступит необходимость приступить к ремонту болгарки, выполнить который можно легко и быстро, если правильно определить поломку. Главная причина возникновения поломок УШМ заключается не в качестве этого инструмента, а в том, что мастера в большем числе их неправильно эксплуатируют. Как можно неправильно эксплуатировать угловую шлифмашинку?

По предназначению различают два типа углошлифовальных машинок:

• Бытовые — категория электроинструмента, главное назначение которого заключается в применении их по дому. Они не подходят для постоянных и продолжительных нагрузок, так как детали изготовлены из низкопрочных материалов. Работать бытовыми углошлифмашинками можно не больше 10 минут непрерывно, после чего нужно сделать паузу на аналогичный промежуток времени, чтобы дать остыть двигателю и прочих составляющим. Естественно никто не засекает время, сколько он работает агрегатом. Когда возникает необходимость, мы берем в руки инструмент и выполняем поставленную задачу до конца. Продолжительность работы агрегатом при этом может составлять от 10 минут до 1 часа, посредством чего в результате и возникают поломки УШМ. Бытовые болгарки могут служить намного дольше профессиональных, но при условии их правильной эксплуатации. Если понадобится ремонт бытовой болгарки своими руками, то специалисты рекомендуют лучше сразу купить новый инструмент
• Профессиональные — особый вид электроинструмента, главное назначение которого заключается в продолжительности работы прибором. Их составные детали изготавливают из прочных и качественных материалов, поэтому они выносливы и устойчивы к продолжительным нагрузкам. Работать профессиональными болгарками можно непрерывно по 40-50 минут, и не переживать о том, что может перегреться двигатель. Они на это рассчитаны, поэтому если вы сталкиваетесь с ситуацией, когда ваш бытовой агрегат часто выходит из строя, то значит надо перейти на профессиональные модели. Особенно это касается мастеров, которые в целях экономии покупают бытовые модели, но при этом работают ними по стройке, эксплуатируя по 8-10 часов в сутки

Зная отличие между бытовыми и профессиональными моделями, облегчается выбор электроинструмента. От выбора электроинструмента и его применения зависит, как часто понадобится выполнять своими руками ремонт болгарок.

Разберемся в вопросе о том, что же чаще всего ломается на болгарках. Чаще всего встречаются следующие признаки неисправностей:

1. Не включается прибор — при очередной необходимости воспользоваться УШМ, обнаруживается, что она не работает. Причинами такой неисправности могут выступать такие факторы: отсутствие питания в розетке, поврежден сетевой провод, отошли контакты, сломалась кнопка или стерлись щетки. Зачастую, как показывает практика, изнашивается на угловых шлифмашинках место входа сетевого кабеля в конструкцию корпуса. Именно здесь и надо искать место, где повредился контакт
2. Ток в прибор поступает, но двигатель не работает — это означает, что с высокой долей вероятности из строя вышла кнопка. На болгарках кнопки неремонтируемые, поэтому после небольшой проверки, ее следует просто заменить
3. Искрение агрегата во время работы и возникновение запаха гари — это значит, что пришла пора заменить графитовые щетки. Они имеют соответствующий ресурс, поэтому признаки искрения в области расположения щеток означают, что они стерты и качество контакта низкое
4. Появление посторонних звуков после запуска мотора — треск и звонкий звук являются признаками износа подшипников или шестерней. Чтобы выяснить точную причину гула инструмента, его понадобится разобрать и осмотреть механические детали

Это основные виды неисправностей, выявить которые может даже новичок. Подшипники и щетки принадлежат к категории расходных деталей, поэтому не удивляйтесь, если через полгода эксплуатации агрегата возникнет необходимость их замены. С простыми видами поломок на болгарках все понятно, но часто бывает так, что все вроде проверено, а инструмент не работает. Что же делать в такой непростой ситуации? Для этого нужно углубиться в тематику ремонта болгарок, и попытаться понять, что же является причиной. Часто в таких случаях помогает «метод тыка», но мы на него не будем опираться, чтобы не пострадать. Рассмотрим все виды дефектов и поломок на болгарках, а также особенности их выявления и устранения.

Как производить ремонт

Если болгарка не запускается при включении пусковой кнопки, то имеются основания полагать, что здесь причина не столь серьезная, и несложно выполнить ремонтные работы самостоятельно. Всего несколько рекомендаций по выполнению ремонтных работ, чтобы начинать с простого и заканчивать более сложным.

При разрыве электрической цепи устройства УШМ 1100 Э следует произвести снятие защитного кожуха и проверить тестером на предмет наличия напряжения в пусковом механизме. Если отсутствует пусковой ток, то проблема заключается в неисправности электропровода. В этом случае необходимо заменить провод на новый. Так будет произведен простейший ремонт в устройстве 1100 Э.
Если при включении кнопки «пуск» ток есть, а далее ток в устройство не поступает, то сама проблема заключается именно в кнопке, поэтому следует заменить ее на новую. Не нужно спешить в этом деле, для начала следует произвести разборку механизма, поочередно маркируя детали, чтобы при сборке не допустить ошибки. Для замены забракованного элемента можно подобрать другой, подходящий по параметрам

Особое внимание необходимо уделить контактам: если они неправильно будут подключены, то, возможно, перегорела обмотка или заклинило якорь.
Если при полной исправности провода и пусковой кнопки ток не поступает на щетки, то следует произвести зачистку пластин щеткодержателей. Если механизм 1100Э не работает и дальше, то необходимо произвести замену старых щеток на новые.

О том, как подключить техническое устройство, в том числе угловую машинку, можно прочитать в инструкции по эксплуатации или в интернете.

Как найти межвитковое замыкание

Замыкание витков легко определить, для этого есть несколько методов

Во время работы электродвигателя обратите внимание на неравномерный нагрев статора. Если одна его часть нагрелась больше, чем корпус двигателя, то необходимо остановить работу и провести точную диагностику мотора

Существуют приборы для диагностики замыкания витков, можно проверить токовыми клещами. Нужно измерить нагрузку каждой фазы по очереди. При разнице нагрузок на фазах надо задуматься о наличии межвиткового замыкания. Можно перепутать витковое замыкание с перекосом фаз сети питания. Чтобы избежать неправильной диагностики, надо измерить приходящее напряжение питания.

Обмотки проверяют мультиметром путем прозвонки. Каждую обмотку проверяем прибором отдельно, сравниваем результаты. Если замкнуты оказались всего 2-3 витка, то разница будет незаметна, замыкание не выявится. С помощью мегомметра можно прозвонить электромотор, выявив наличие замыкания на корпус. Один контакт прибора соединяем с корпусом мотора, второй к выводам каждой обмотки.

Если нет уверенности в исправности двигателя, то необходимо произвести разборку мотора. При разборе нужно осмотреть обмотки ротора, статора, наверняка будет видно место замыкания.

Наиболее точным методом проверки замыкания между витками обмоток является проверка понижающим трансформатором на трех фазах с шариком подшипника. Подключаем на статор электромотора в разобранном виде три фазы от трансформатора с пониженным напряжением. Кидаем шарик подшипника внутрь статора. Шарик бегает по кругу – это нормально, а если он примагнитился к одному месту, то в этом месте замыкание.

Можно вместо шарика применить пластинку от сердечника трансформатора. Ее также проводим внутри статора. В месте замыкания витков, она будет дребезжать, а где замыкания нет, она просто притянется к железу. При таких проверках нельзя забывать про заземление корпуса двигателя, трансформатор должен быть низковольтным. Опыты с пластинкой и шариком при 380 вольт запрещаются, это опасно для жизни.

Ремонт: Устранение пробоя изоляции

Если пробой изоляции был небольшой и вы его нашли, необходимо очистить это место от нагара и проверить сопротивление. Если его значение нормальное, заизолируйте провода асбестом. Сверху капните быстросохнущим клеем типа «Супермомент». Он просочится через асбест и хорошо заизолирует провод.

Если вы так и не нашли место пробоя изоляции, то попробуйте аккуратно пропитать обмотку пропиточным электроизоляционным лаком. Пробитая и непробитая изоляция пропитается этим лаком и станет прочнее. Высушите якорь в газовой духовке при температуре около 150 градусов. Если и это не поможет, попробуйте перемотать обмотку или поменять якорь.

Пайка пластин коллектора

Ламели установлены на пластмассовую основу. Они могут быть стёрты до самой основы. Остаются только края, до которых щётки не достают.

Стёртые ламели

Такой коллектор можно восстановить методом пайки.

Из медной трубы или пластины нарежьте необходимое количество ламелей по размерам.
После того как зачистили якорь от остатков меди, припаивайте обычным оловом с паяльной кислотой.
Когда все ламели припаяны, сделайте шлифовку и полировку. Если нет токарного станка, воспользуйтесь дрелью или шуруповёртом. Вставьте вал якоря в патрон. Сначала отшлифуйте напильником. Потом отполируйте нулевой наждачной бумагой. Не забудьте прочистить пазы между ламелями и измерить сопротивление.

Бывают не до конца повреждённые ламели. Чтобы их восстановить, необходимо провести более тщательную подготовку

Слегка проточите коллектор для очистки пластин.

Место под пластиной нужно расширить бормашиной осторожно, чтобы не снять большой слой изолятора.

Найдите два куска медного провода такого размера, чтобы они плотно улеглись в образовавшийся паз. Очищенные провода уложите в паз и облудите.

Сделайте заготовку ламели из меди

Она должна плотно входить в паз и быть выше существующих ламелей, чтобы легче паять.

Облудите заготовку так, чтобы было много припоя. Она плотнее будет сидеть в пазу. Уложите заготовку в паз и приложите к ней паяльник. Держите его, пока припой не расплавится.

Лишнее сточите напильником, отшлифуйте и отполируйте.

Если коллектор был изношен полностью, то после пайки его хватит не более, чем на месяц активного использования. А не до конца повреждённые пластины после такого ремонта выдерживают несколько замен щёток и не выпаиваются.

Гальваническое наращивание пластин коллектора

Восстановленная медь очень твёрдая. Срок службы коллектора как у нового. Гальваническим наращиванием можно восстановить как полностью стёртый коллектор, так и частично повреждённые пластины.

Полностью изношенный коллектор

Качество восстановления будет одинаковым.

Повреждены отдельные пластины

• Хорошо зачистьте всю поверхность коллектора, включая изолятор между ламелями.
• Намотайте оголённый медный провод диаметром около 0,2 миллиметра.
• Обмотайте скотчем вал якоря, а коллектор с торца намажьте пластилином, чтобы медь не разрасталась там, где не надо. И чтобы на железо не попал электролит.
• Для ванночки отрежьте пол пластиковой бутылки. На вал намотайте изоленту так, чтобы она плотно держалась в горлышке бутылки. Вставьте якорь в бутылку.
• Возьмите кусок медной шины. Её размер в два раза больше наращиваемой поверхности. Сверните её спиралью и поместите в бутылку.

• Подключите источник питания минусом к восстанавливаемой поверхности, а плюсом к шинке. Полтора ампера тока на один квадратный дециметр раствора. Если коллектор отделён от вала, обмотайте его проволокой и подвесьте в банке на какой-нибудь перекладине, чтобы электролит касался только изношенной части ламелей. Подключите последовательно лампочки разной мощности, чтобы регулировать силу тока и предотвращать короткое замыкание на сосуде. Через 24 часа получается восстановленный коллектор.





















• Коллектор необходимо проточить и разделить пластины бормашиной или ножовочным полотном. В конце протестируйте коллектор на отсутствие замыканий между пластинами.

Составные части электролита:

Медный купорос — 200 г.
Серная кислота 1,84 — 40 г.
Спирт — 5 г. Его можно заменить тройным количеством водки.
Кипячёная вода — 800 мл.

Устройство электрической части болгарки

Чтобы разобрать угловую шлифовальную машину или УШМ она же болгарка для ремонта или обычной смазки деталей, стоит знать, как устроен инструмент.Электросхема болгарки включает в себя следующие элементы:

1. коллектор;
2. редуктор;
3. держатели;
4. ротор, он же – якорь;
5. графитовые электрощётки;
6. статор;
7. блок регулирования оборотов;
8. кабель для подключения к сети.

Устройство электрической части УШМ

Коллектор

Эта деталь электрической части болгарки первой бросается в глаза после снятия крышки корпуса ввиду большого размера и полированной поверхности пластин. Коллектором называется площадка на роторе, к ламелям которой подсоединяют все силовые и управляющие кабели. Главная задача коллектора – передавать по обмоткам сигналы на двигатель и блок управления.

Коллектор – по центру

Ротор

Якорем или ротором в электрической схеме болгарки называется вал, на котором закреплены обмотки и коллектор. Вращаясь в магнитном поле статора, якорь передаёт вращательные движения на редуктор. За счёт этого движутся режущие абразивные круги инструмента. Чем большие обороты развивает ротор, тем большей будет скорость вращения режущих кругов и мощность УШМ.

Строение ротора

Графитовые электрощётки

Графитовые электрощетки в электрической части болгарки обеспечивает подачу тока на кабель питания. Через решётку вентиляции двигателя, что располагается на корпусе УШМ, легко проверить состояние щёток. Лёгкое свечение говорит о нормальной работе, а искрение либо полное отсутствие света указывает на то, что графитовые щётки требуют замены.

Графитовые щетки для болгарки

Редуктор

Элемент первой важности в электрической конструкции УШМ. Именно он передаёт энергию движений ротора абразивным кругам, и обеспечивает выполнение болгаркой работ

То есть, только редуктор влияет на увеличение или снижение скоростных и мощностных показателей шлифовальной машины.

Редуктор

Статор

Статор в электрической части болгарки выглядит как большая катушка со строго определённым количеством витков, в соответствии с требованиями электротехники. Обмотка статора создаёт мощное магнитное поле, при взаимодействии с которым обмотки ротора начинают вращаться. Если статор выходит из строя, потребуется перемотка катушек. Такая операция в домашних условиях мало кому под силу, поэтому обращаются к мастерам.
