Как сделать болгарку с протяжкой

Область применения отрезных станков

Отрезные дисковые станки широко используются в металлообработке, машиностроении, на предприятиях деревообрабатывающей и мебельной промышленности. Агрегаты нашли своё применение и в домашнем хозяйстве: они используются в качестве удобного инструмента для выполнения различных работ в мастерской и гараже. Отрезной станок удобно использовать для решения целого ряда задач:

• разделение металлопрофиля на отрезки необходимой длины;
• раскрой листового металла;
• получение большого количества однотипных заготовок в короткие сроки;
• резка керамической плитки;
• разрезание деталей под любым углом, получение пропилов необходимой длины, глубины и так далее.

  С помощью самодельного отрезного станка можно решить широкий круг задач

Благодаря относительно низкой стоимости, универсальные агрегаты имеют быструю самоокупаемость, поэтому их выгодно использовать на небольших производствах и в маленьких цехах.

В домашнем хозяйстве отрезной станок используется нерегулярно, поэтому покупка инструмента заводского изготовления нерациональна. Лучше смастерить специальную станину для угловой шлифмашины. Это увеличит универсальность болгарки, превратив её в малогабаритный отрезной станок.

Самое простое решение своими руками

1. В качестве основания берут лист ДСП толщиной 20 мм и вырезают две заготовки размером 500х400 мм.
2. Заготовки совмещают и скручивают вместе саморезами, чтобы получилась плита толщиной 40 мм.
3. Берут узкую сторону и, отступив от края посередине на расстояние 100 мм, вырезают электролобзиком квадрат 40х40 мм.
4. Берут стальную профильную трубу сечением 40х40 мм и длиной 500 мм. Один край трубы намазывают эпоксидным клеем и вставляют в квадратный пропил в основании.
5. Когда стойка хорошо приклеится к основанию, отступив от верхней части трубы 100 мм, сверлят сквозное отверстие диаметром 8 мм параллельно короткой стороне.
6. Берут отрезок профильной трубы длиной 400 мм и сечением 30х30 мм и, отступив от края 50 мм, сверлят сквозное отверстие диаметром 8 мм – это маятниковая консоль.
7. Подвижную деталь скручивают со стойкой так, чтобы она свободно ходила, но без люфта в горизонтальном направлении.
8. Болгарку фиксируют к консоли при помощи стальных хомутов. Ручка болгарки будет служить элементом управления.

https://youtube.com/watch?v=UYVsvE8CYV8

Необходимые инструменты и материалы

Приступая к изготовлению отрезного станка, следует понимать, что точность его работы напрямую связана с устойчивостью конструкции. Поэтому выбор материала определённой толщины продиктован не столько требованиями к прочности корпуса, сколько необходимостью в его жёсткости.

Прежде чем приступить к работе, надо приготовить:

• трубу профильную «квадрат» (25х25х2,5 мм);
• трубу профильную «прямоугольник» (40х20х2,5 мм);
• лист металлический толщиной 4–5 мм;
• подшипники шариковые № 202, 203 или 204 – 2 шт.;
• пруток калиброванный с толщиной, которая равна диаметру отверстия внутренней обоймы подшипника (до 100 мм);
• пруток диаметром 8–10 мм;
• шину металлическую (20х4 мм);
• болты и гайки c резьбой M8 или M.

Из инструментов понадобятся:

• угловая шлифмашина;
• дрель или сверлильный станок, набор свёрл;
• набор плашек для нарезания метрической резьбы;
• ключи рожковые;
• сварочный аппарат.

Для изготовления станка лучше выбрать болгарку известного производителя

Основным узлом отрезного станка является угловая шлифмашина. Не рекомендуется использовать «малую» болгарку, рассчитанную на отрезные диски диаметром до 125 мм с мощностью до 500–600 Вт. Помните, что чем больше диаметр режущего круга, тем универсальнее и надёжнее будет станок.

Тщательность выбора электроинструмента обусловлена ещё и большим разнообразием конструкций болгарок, присутствующих на рынке. Поскольку подобное оборудование не унифицировано, то отрезной станок строится под определённую модель и размер УШМ. Если оборудование будет ненадёжным, то при выходе из строя будет сложно установить другую болгарку на его место без необходимости переделки креплений и маятника. Вот почему лучше выбирать продукцию от проверенных производителей — Makita, Bosch и так далее.

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Картинка № 4. Маятниковая дисковая пила Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

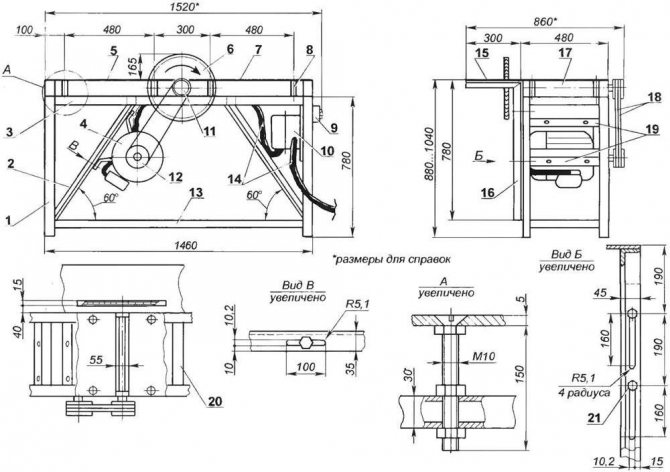

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Материалы и приспособления чтобы изготовить насадки для болгарки

Колеса и диски углового шлифовального станка могут быть изготовлены из ряда материалов. Однако, в общем случае алмазный диск будет обеспечивать максимальную точность и полировку. Колеса доступны в диапазоне уровня истирания (или песка). Используйте аксессуар с более высоким истиранием для более шероховатых поверхностей полировки.

Однако, несмотря на все это, многие люди все еще решают создавать комплектующие к болгарам своими руками. Если вы решите самостоятельно создавать приспособы на рабочую болгарку для, то перед началом работы вам необходимо подготовить необходимые инструменты:

1. Электрическую дрель, желательно.
2. Набор сверл.
3. Диски должны быть выбраны с диаметром 125 мм.
4. Деревянные заготовки.
5. Металлический уголок.
6. Пластина из стали.
7. Самонарезающие винты.

Когда необходимо использовать болгарку для конкретных задач, в этом случае многие мастера делают выбор в пользу готовых приложений. Их можно купить без проблем в строительном супермаркете. Стоимость устройств не очень дорогостоящая.

Что может понадобиться для изготовления станины

Чертёж станины из металла

Прежде, чем начать делать станину для болгарки, следует определиться, какие виды работ будет выполнять этот станок. Стойка для УШМ, своими руками изготовленная, может быть намного более функциональна, чем промышленные изделия. Большое значение имеет вид крепления УШМа на станине – вертикальный или горизонтальный. От этого во многом зависит глубина резания. Вид крепления зависит также от характера выполняемых работ.

Для резки материалов на стационарном рабочем столе болгарка крепится на маятниковом кронштейне из уголков или профилированных труб. Если необходимо резать большие листы стали, текстолита, фанеры, то УШМа крепится на подвижной каретке, передвигающейся по направляющим, сделанным из уголков или швеллеров. Определившись с конструкцией, следует заранее подготовить необходимый инструментарий и материалы.

Инструменты:

• болгарка;
• сверлильная машина;
• сварочный аппарат;
• шлифовальный круг;
• плоскогубцы;
• набор отверток;
• набор ключей;
• измерительные инструменты.

Материалы:

• уголок стальной 40×40;
• уголок стальной 50×50;
• швеллер 5У или 6.5У (для направляющих движущейся каретки);
• обрезки водопроводных труб;
• профильные трубы 15×15, 20×20, 25×25;
• подшипники;
• метизы;
• жестяная обрезь;
• текстолит.

Простая и безотказная стойка с протяжкой для болгарки

Список материалов:— квадратные профильные трубы;— 8 подшипников для каретки;— резьбовые стержни, болты, гайки, шайбы;— уголок;— краска;— фанера для основания.

Процесс изготовления самоделки:

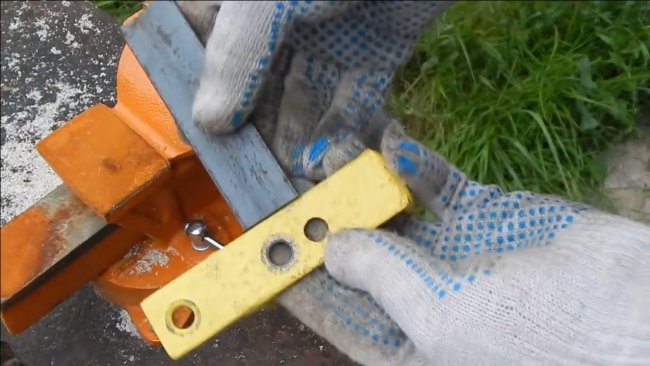

Шаг первый. Заготовки для кареткиНарезаем заготовки для каретки, ее мы будем делать из не сильно толстой квадратной трубы. Нам понадобится 4 отрезка одинаковой длины. Сверлим в отрезках отверстия, чтобы потом собрать каретку на болтах. Само собой, отверстия должны быть просверлены на одинаковых расстояниях. Ну а в качестве роликов автор использует радиальные подшипники.

Шаг третий. Сборка кареткиПеред сборкой каретки подготовим «рельсу», которая будет двигаться по каретке, в качестве такой «рельсы» автор также использовал кусок квадратной трубы. На конце трубы сверлим отверстия, сюда мы будем крепить кронштейн, в котором закреплена болгарка.

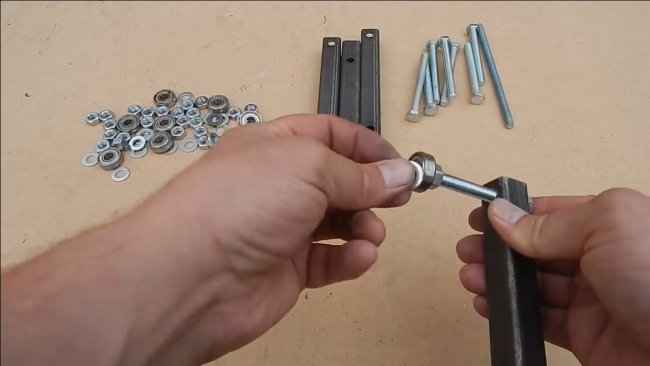

Каретку собираем на болтах, гайках и шайбах. В качестве роликов ставим радиальные подшипники. Шайбы подбираем так, чтобы рельса двигалась в каретке с минимальными люфтами. Чтобы точно все отрегулировать, можно применять гайки с пластиковым фиксатором.

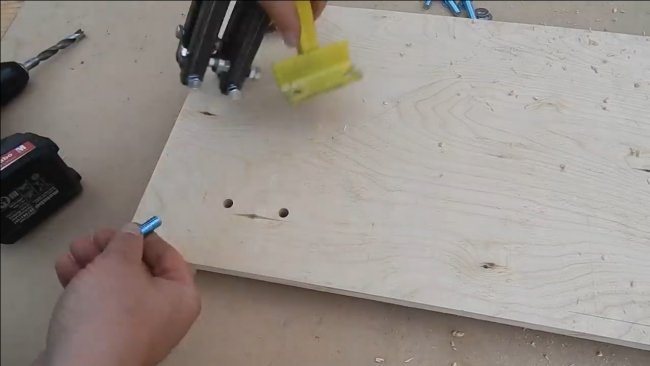

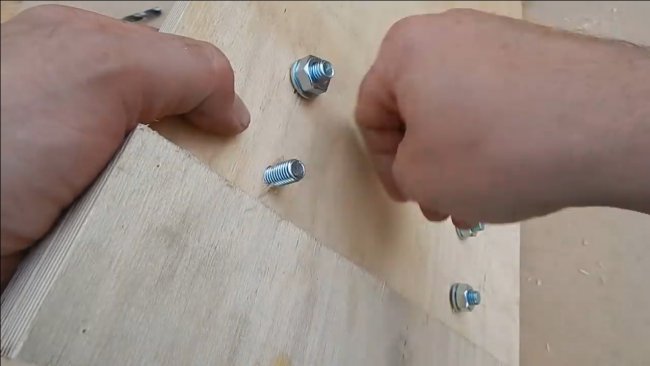

Шаг пятый. Сборка и испытанияСобираем самоделку, ставим стойки на основу, автор использовал лист фанеры, а можно закрепить стойку и прямо на столе. Перед установкой стоек, не забудьте накрутить стойки на ось каретки.

К рельсе прикручиваем кронштейн для болгарки, а уже на кронштейн ставим саму болгарку. На болгарку автор установил хомут для крепления канализационных труб, в этот хомут упирается регулировочный болт.

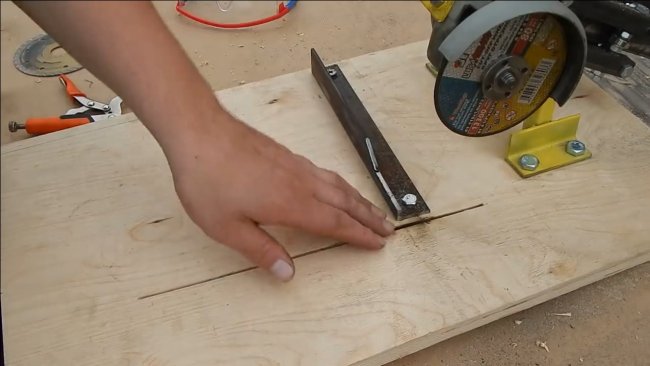

Все готово, регулируем диск при помощи угольника и можно резать. Автор легко работает на станке по стали, в качестве упора он использовал стальной уголок, а щель в основе под диск прорезал болгаркой. Если на машину проставить диск по дереву, можно легко резать доски, фанеру и другие материалы. Автор также режет при помощи станка кирпич, установив на болгарку диск по бетону.

На этом проект завершен, надеюсь, вам самоделка понравилась, и вы нашли для себя полезные мысли. Удачи и творческих вдохновений, если решите повторить подобное. Не забывайте делиться с нами своими идеями и самоделками!

Источник

Стойка для болгарки своими руками. Чертежи +19 фото

Здравствуйте, дорогие читатели! Сегодня мы поговорим о том, как проектируется и создается стойка для болгарки своими руками.

Углошлифовальная машина (УШМ, также «болгарка») — незаменимый электроинструмент для каждого мастера и любителя. С её помощью можно распиливать металл, камень, дерево и многое другое до необходимого размера, шлифовать.

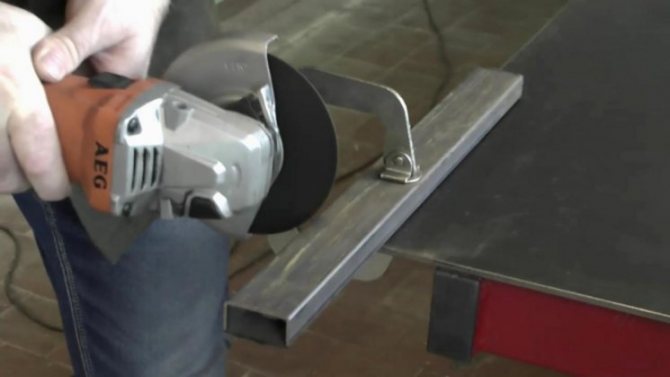

Например, при разрезки профильных труб вполне обыденной является задача сделать их одинаковой длины. При этом вдобавок еще необходимо, чтобы торцы отрезков были идеально ровными.

В этом нам поможет стойка для болгарки своими руками.

При разделке керамической плитки или кирпичей соблюсти перпендикулярность реза, удерживая болгарку вручную, становится ещё труднее.

Тонкий материал при малейшем отклонение болгарки в сторону от линии реза может привести к ее заклиниванию и поломке, а также, что самое страшное — травмам.

Для таких операций накладно покупать целый станок. Поэтому на помощь придет стойка для болгарки своими руками. Она обеспечит ровный рез на необходимую длину, а также уменьшит риск травмирования.

Как своими руками сделать простейшую стойку для УШМа

С помощью самых обычных инструментов и с использованием подручных материалов может быть изготовлена простая стойка для УШМ своими руками. Чтобы закрепить болгарку на станине, понадобятся уголки, металлические или текстолитовые пластины. Если используются две металлические пластины, то можно заменить винты сварным соединением. Пластина, служащая передвижной платформой, выполняется из стального листа или дюралюминия толщиной до пяти миллиметров.

Самодельная стойка для УШМ

Если вместо металлического листа использовать текстолит, то заготовка должна быть толщиной до десяти миллиметров. Вторая пластина обязательно должна быть металлической, так как она служит упором. Для изготовления используется сталь толщиной пять миллиметров, так как основная нагрузка прикладывается именно на нее. Более тонкий металл использовать нельзя из-за вибраций и возможной деформации, что делает работу с устройством небезопасной.

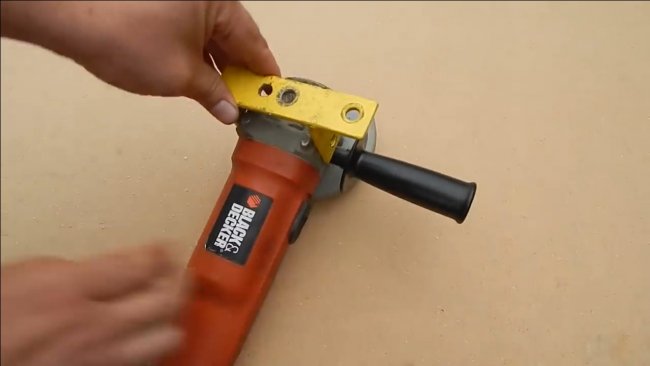

Для надежной фиксации на платформе на одной половине пластины просверливаются несколько сквозных отверстий диаметром в пять миллиметров. Вторая половина пластины размечается так, чтобы затем в центре ее просверлить отверстие диаметром восемь миллиметров. Все отверстия, просверливаемые в платформе, рассверливаются с тыльной стороны для головок потайных винтов. Допускается вместо второй пластины поставить уголок, просверлив его соответствующим образом.

Если сварку использовать нельзя, уголок или пластину прочно крепят винтами к платформе так, чтобы расстояние от края устройства до отрезного диска было не менее пяти миллиметров. Уголок при этом должен быть согнут по отношению к стойке на 60°. Для исключения проворачивания болта и вибрации УШМа фиксируется в верхней части болтом с шайбой Гровера или контргайкой.

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

• Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
• Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
• Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Где приобрести

Стойки и штативы для таких машин продаются в специализированных магазинах, а также на соответствующих интернет-порталах. Искать данный товар необходимо в разделе вспомогательный инструмент или дополнительные устройства для электрооборудования. Средняя стоимость стоек колеблется в диапазоне 1500−2000 рублей за штуку.

Чтобы купить товар, сначала нужно выбрать необходимое устройство, отобрать его в корзину. Перейти туда и оформить заказ. Указать все необходимые данные, включая контактные сведения, способы оплаты и доставки. Продавец свяжется с вами для уточнения по товару и времени его доставки.

Кроме того, данные стойки в больших количествах имеются на строительных рынках. Плюсом покупки в данных местах состоит в том, что есть возможность приобрести качественную и недорогую стойку, которая имеет высокую степень надежности и принесет соответствующую пользу. Также, приобретая стойку на рынке, вы можете очень подробно расспросить продавца о характеристиках изделия и как его применять.

Преимущества использования

Штатив для УШМ является практичным и удобным инструментом. Если необходимо резать болгаркой металлические изделия в больших объемах, то штатив становится незаменимым. Благодаря ему обычная болгарка становится настоящим станком в виде монтажной пилы. Получающаяся конструкция позволяет надежно зафиксировать углошлифовальную машинку. Это дает более высокую точность при обработке деталей и ускоряет процесс производства изделия.

Среди преимуществ, которые позволяют отнести покупку штатива для ушм к выгодным приобретениям, выделяют:

Обрабатываемая деталь максимально точно размещается на стойке

Это очень важно, особенно для отрезания детали определенного размера.
Повышается общий уровень безопасности при работе с инструментом. За счет этого обеспечивается точность движения диска.
Темп работы благодаря устройству становится более быстрым

Увеличивается давление на обрабатываемую деталь, что позволяет изготовить ее более качественно.

В результате получается очень интересный и удобный многопрофильный станок, с помощью которого можно обрабатывать и резать детали в достаточных для массового производства объемах. Станок для углошлифовальной машины является незаменимым инструментом в работе различных строительных компаний, в том числе на масштабных стройках.

Выбор материала для станины

Чтобы резать металлические, деревянные, пластиковые листы больших размеров, следует установить болгарку на движущуюся каретку, перемещающуюся по направляющим. В качестве направляющих этом случае целесообразно использовать металлические уголки.

Станина для болгарки

Стойка для угловой шлифовальной машины может иметь множество вариантов исполнения. Для ее изготовления могут быть использованы самые различные материалы и узлы. Рекомендовать какую-то определенную конструкцию не имеет смысла, так как каждый владелец УШМа будет приспосабливать болгарку под свои требования.

В качестве исходных материалов для устройства можно использовать профилированные трубы, как наиболее прочные и надежные для такого вида работ. Для направляющих можно использовать уголки, швеллеры 5У или 6.5У.

Для сложных конструкций понадобится сварочный аппарат, но проще обойтись винтовыми соединениями. Если работы не требуют особой точности, то болгарку можно использовать просто как переносной инструмент.

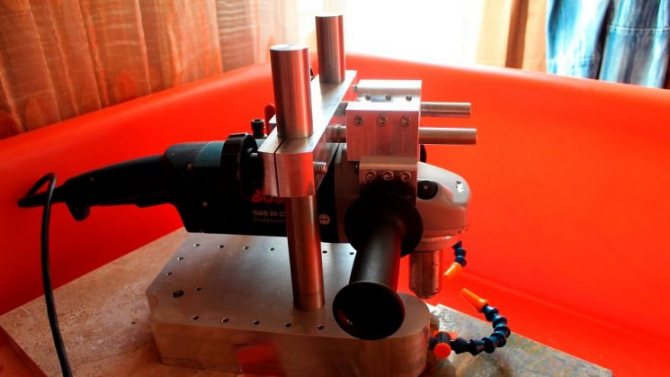

Для выполнения точных работ, например, со шлифовальной насадкой, может понадобиться стационарное приспособление – стойка для болгарки УШМ (своими руками можно собрать простой разборной станок, который после использования будет сложен и спрятан в отведенное для него место). Такая станина иногда изготавливается также из дерева. Деревянную станину целесообразно сделать, если не предполагается частое и продолжительное использование УШМа.

Простой отрезной станок

Существует приспособление и простые чертежи, для болгарки, которые могут создаваться своими руками. Подставка для болгарки очень полезна в цехе металлообработки, а также на деревянных работах.

Используемые детали:

1. Металлическая опорная плита.
2. 3 «C- Угол сечения секции 2 шт.
3. 1 «L- Угол сечения секции 4 шт.
4. Дверной кронштейн.
5. Жесткая пружина.
6. Гайки и болты.
7. Металлические изделия.

Как сделать:

• Шаг 1: Создайте базу подставки. Первым шагом создания отрезного станка своими руками является его основание. Весь стенд будет сделан из металла. Базовая плита и L-образные металлические части будут использованы для изготовления основания. Требуемая толщина плиты основания является 3 мм, для лучшей работы стенда. Прежде всего необходимо вырезать L-секцию в четыре части, равных четыре стороны базовой пластины. После этого склейте опорную плиту и L-образную секцию. Позаботьтесь о том, чтобы шов был совершенным и точным.
• Шаг 2: C- секция для удержания угловой шлифовальной машины. Удерживающая способность канала C-секции очень высока. Металлический кусок сваривается с этим C-образным сечением, чтобы удерживать угловую шлифовальную машину болтом или ручкой углового шлифовального станка.
• Шаг 3: — Другая часть C-секции. Сваривается металлическая деталь в конце C-секции.
• Шаг 4: — Прикрепление обоих частей C-секции.
• Дверной кронштейн используется для крепления обеих частей C-секции.
• Шаг 5: — Прикрепите пружины и всего узла. Теперь вся эта сборка прикреплена к основанию двумя болтами. После этого прикрепите пружину.
• Шаг 6: — Удержание заготовки.

Простой отрезной станок

Это последний шаг изготовления угловой шлифовальной машины. Можно использовать длинный болт и канал L-секции, чтобы сделать удерживающее устройство заготовки. Два болта с шестигранной головкой используются для крепления канала L-секции с основанием.

Как Закрепить Болгарку К Столу

Закрепить

болгарку к столу

То, что болгарка либо угловая машинка, является инвентарем полезным и многосторонним, знает кто. Её применение стало так различным, что иногда мы и даже не знаем, куда способен Этот расхожий слух инструмент. Болгарку эффективно употребляют для резки металла, камня, плитки и, шлифовки поверхностей.

Однако во время работы с болгаркой, 1-ая степень удобств в эксплуатации, также безопасность, начинается при жёстком закреплении обрабатываемой детали. При таком закреплении и рез выходит лучше и увеличивается степень безопасности.

Но если закрепить

саму болгарку, к разным приспособлениям, то её способности расширяются, возрастает точность, увеличивается практичность и улучшается безопасность её эксплуатации.

В магазинах уже возникают разные приспособления, но поиск готового станка, соответственного вашим запросам, редко гарантирует фуррор. По большей части сдерживает стоимость, также хлюпкость конструкцию, которая должна агрессивно фиксировать болгарку а не телепатся в свое время работы. Такие приспособления изготовлены из дюрали, что не даёт неплохой прочности. Потому после покупки, приходиться эти приспособления всячески усовершенствовать, или переделывать. Как нам известно, переделка чужого – это более непростая задачка, чем изготовка собственного.

READ Как Резать Керамогранит Болгаркой Без Сколов

Все же, если проявить находчивость и некие слесарные способности, то болгарку конечно перевоплотить в стационарный отрезной станок. Причём такое приспособление может

быть сделано с наименьшими затратами и за период некоторого времени. Одно из конструктивных решений, это длинноватая железная, вы, квадратная, труба, которая является и каркасом, и ручкой. С конца трубы приваривают поперечную железную планку, имеющую два отверстия под крепеж болгарки.

?Полезная самоделка для ОБЫЧНОЙ БОЛГАРКИ из ОБЫЧНОЙ ПРОФИЛЬНОЙ ТРУБЫ

Сейчас я покажу Для вас нереально крутую самоделку из обыкновенной болгарки/Наилучшие самоделки для гаража своими.

Считается простейшее решение, это когда болгарка крепиться к заавеси, через планку, к деревянному столу, в качестве пружины, используется резина. Трубу укрепляют к маленькому кусочку уголка на подвижном валу, а уголок прикручивают либо к сделанной станине либо к столу. Принципиально чтоб Этот расхожий слух рычаг имел пружину для поднятия и возвращения всей конструкции в верхнее положение.

READ Каким Диском Пилить Дерево Болгаркой

Последующий метод крепления болгарки

к столу, припоминает нам наждак. После производства не сложного каркаса из квадратной трубы, крепим болгарку через отверстия для ручек и устанавливаем её на край стола. При таковой установке, используя толстые диски,болгарка хотя преобразуется в наждак либо заточной станок, тогда как с тонкими дисками она отлично делает рез. Вероятен и последующий вариант крепления болгарки, когда она может делать функции циркулярной пилы, если на неё установить дисковую пилу. Для этой цели болгарку прикручивают под столом. При всем этом приспособление может иметь и механизм подачи ввысь по другому вниз, что будет оказывать влияние на глубину пропила.

При таком использовании болгарки, надо знать, что применение пил с победитовыми напайками, очень небезопасно, потому что они не рассчитаны на огромные обороты и напайки конечно отлетать, становясь летящими осколками.

Источник

Простая конструкция

Простая стойка для болгарки, изготовленная своими руками имеет ряд основных узлов. К ним относятся:

• нижняя часть рамы, прикрепляющаяся к основанию платформы;
• верхняя часть рамы, где крепится болгарка;
• ось, которая соединяет обе рамы и делает их подвижными по отношению друг к другу;
• пружина, фиксирующая верхнюю часть в исходном положении;
• передвигающаяся струбцина.

Для создания точных разрезов понадобится стойка для крепления болгарки. Такой станок значительно упростит технологический процесс, обеспечит дополнительную безопасность работника.

• Ремонт компрессоров своими руками: основные виды неисправностей и способы их устранения (видео и 90 фото)

• Ковка своими руками: лучшие идеи, стильные варианты, нюансы, секреты и хитрости применения (75 фото и видео)

• Удивительные изобретения своими руками: 105 фото, варианты изобретений и схемы изготовления в домашних условиях

Как видим, работа по его изготовлению не является сложной. Ее можно выполнить самостоятельно, при минимальных физических и временных затратах.

Важно помнить, что в будущем использование этой конструкции значительно упростит деятельность человека

Простая конструкция

Простая стойка для болгарки, изготовленная своими руками имеет ряд основных узлов. К ним относятся:

• нижняя часть рамы, прикрепляющаяся к основанию платформы;
• верхняя часть рамы, где крепится болгарка;
• ось, которая соединяет обе рамы и делает их подвижными по отношению друг к другу;
• пружина, фиксирующая верхнюю часть в исходном положении;
• передвигающаяся струбцина.

Для создания точных разрезов понадобится стойка для крепления болгарки. Такой станок значительно упростит технологический процесс, обеспечит дополнительную безопасность работника.

• Ремонт компрессоров своими руками: основные виды неисправностей и способы их устранения (видео и 90 фото)

• Ковка своими руками: лучшие идеи, стильные варианты, нюансы, секреты и хитрости применения (75 фото и видео)

• Удивительные изобретения своими руками: 105 фото, варианты изобретений и схемы изготовления в домашних условиях

Как видим, работа по его изготовлению не является сложной. Ее можно выполнить самостоятельно, при минимальных физических и временных затратах.

Важно помнить, что в будущем использование этой конструкции значительно упростит деятельность человека

Вариант 1 — простой способ сделать из УШМ отрезной станок

Простой способ изготовления самоделки предусматривает изготовление основания, на котором крепятся неподвижные соединители для подвижной пластины. Итак, более подробно о том, как сделать станок из УШМ:

1. Берется стальная пластина размером 15х15 см и толщиной не менее 2 мм. Такой большой размер нужен для того, чтобы закрепить ее к верстаку болтовыми соединителями. Если верстак (стол) железный, то основание можно к нему приварить сваркой, поэтому в этом случае можно использовать более короткую пластину 10х10 см
2. К основанию перпендикулярно приварить две прямоугольные пластины, расположенные на расстоянии друг от друга 5-8 см. Толщина пластин также должна быть не менее 2 мм. Их дина зависит от размеров электроинструмента, но обычно для стационарных станков применяются маленькие или средние болгарки, поэтому длина пластин составляет 8-10 см
3. У основания пластин проделать прямолинейное отверстие, в которое установлен соединительный болт. Диаметр отверстия 6-8 мм, что не столь принципиально
4. На следующем этапе понадобится изготовить подвижное основание, к которому будет крепиться болгарка. Для этого понадобится взять стальную пластину длиной не менее 20-30 см, что зависит от размера электроинструмента. Ширина этой станины должна быть чуть меньше расстояния между выступами прямоугольных пластин, приваренных к основанию
5. С обратной стороны подвижной пластины нужно приварить круглую продолговатую гильзу, в которую будет помещен соединительный болт
6. К получившейся подвижной пластине необходимо закрепить инструмент, используя для этого хомуты, стяжки и прочие способы. Количество крепежей должно быть более 2, а лучше не менее трех для большей безопасности
7. Закрепив получившуюся конструкцию к верстаку, можно испытать его работу

Для удобства работы к подвижной планке можно приварить ручку, а также установить пружину автовозврата, которая будет возвращать инструмент в исходное положение, то есть перемещать его вверх. Ниже на фото показана готовая установка для отрезания из болгарки. Как видно на примере, для ее изготовления понадобится минимум усилий и материалов, а в итоге получается стационарное устройство для резки разных материалов.

Это интересно! В завершении понадобится прорезать соответствующего размера полосу в верстаке, в которую будет «заходить» вращающийся круг в патроне инструмента при резке материалов.

При сооружении устройства не забывайте о том, что безопасная эксплуатация зависит от того, как закрепить болгарку. Она должна надежно фиксировать в 2-3 точках, что исключит ее перемещение во время работ, а также «слетание» с подвижной станины. При установке инструмента на подвижную станину, необходимо чтобы положение болгарки было строго под прямым углом, то есть круг должен располагаться строго в вертикальном положении.

Полученное устройство подходит для обработки разных материалов от древесины до прочного камня. При работе инструментом не забывайте использовать защитные очки, перчатки, а также спецодежду. Вместо верстака, можно использовать деревянную или стальную раму, на которой реализовать задумку.

Это интересно! Аналогичные простейшие станины для болгарок изготавливаются в заводских условиях, поэтому при наличии лишних 2-3 тысяч рублей, можно приобрести уже готовое основание, и пользоваться им прямо сегодня. Однако в самостоятельном изготовлении нет никаких трудностей, поэтому решать необходимо в каждом индивидуальном случае самостоятельно, что лучше.

Где приобрести

Стойки и штативы для таких машин продаются в специализированных магазинах, а также на соответствующих интернет-порталах. Искать данный товар необходимо в разделе вспомогательный инструмент или дополнительные устройства для электрооборудования. Средняя стоимость стоек колеблется в диапазоне 1500−2000 рублей за штуку.

Чтобы купить товар, сначала нужно выбрать необходимое устройство, отобрать его в корзину. Перейти туда и оформить заказ. Указать все необходимые данные, включая контактные сведения, способы оплаты и доставки. Продавец свяжется с вами для уточнения по товару и времени его доставки.

Кроме того, данные стойки в больших количествах имеются на строительных рынках. Плюсом покупки в данных местах состоит в том, что есть возможность приобрести качественную и недорогую стойку, которая имеет высокую степень надежности и принесет соответствующую пользу. Также, приобретая стойку на рынке, вы можете очень подробно расспросить продавца о характеристиках изделия и как его применять.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.
