Зверский протектор для мотоблоков, самодельной техники
Всем доброго времени.
Сегодня автор с YouTube канала «Павлов Владимир» подробно расскажет, как он смастерил отличный протектор на колёса своими руками. Все колёса для своей техники, автор сделал по этому принципу. Данная самоделка увеличивает проходимость и тяговую способность техники.
По словам автора, колеса с таким протектором зарекомендовали себя с не плохой стороны, например на мотоблоке, такие колёса в эксплуатации уже более 10 лет.
Мастер использовал для своей самоделки. МАТЕРИАЛЫ:
Листовой металл, толщина 10 мм Колесный диск Газель R16 Покрышка (не от грузового авто) Мебельные болты М8 длина — 40 мм и 50 мм. Шайбы М8 двух видов Гайки М8 Клиновидный ремень.
ИНСТРУМЕНТЫ:
Маркер Линейка Старые куски ДВП. (Для изготовления шаблонов) Лобзик электрический УШМ с отрезным кругом по металлу Гаечные ключи Тиски Электрическая дрель Сверло 10 мм Зенкер Электроды и сварочный аппарат. И так поехали! Первым делом автор сделал шаблон, для изготовления внутренней части колёсного диска.
Таким образом, чтобы он закрыл все отверстия на диске.
После по шаблону, из листового металла выточил фланец.
С разболтовкой 10 на 4.
И ещё два отверстия для крепления грузов.
Затем готовый фланец, мастер в варил в диск.
Далее он сделал ещё один шаблон. Для разметки ремня и отверстий в нём под болты.
Затем размечает ремень по шаблону.
И разрезает его на сегменты.
Размеры ремня: Ширина — 50 мм.
Высота — 25 мм.
Длина — 190 мм.
Совет от автора: резать лучше электрическим лобзиком. Есть специальные пилки по резине, от них получается чистый и ровный срез, но много дыма.
Можно и пилкой по дереву, от неё много резиновых опилок и сильная вибрация на руки.
Затем сделал разметку под отверстия.
После сделал отверстия сверлом по дереву диаметром 10 мм.
После сверления, автор с обеих сторон убрал заусенцы (появившиеся от сверления) зенкером.
Затем прочистил каждое отверстия от остатков резины, чтобы в дальнейшем они не затрудняли сборку.
Далее автор сделал в шайбах просечку под ус или квадрат, в зависимости от болта. Под ус просечку делать проще, а с квадратом получается надёжнее.
Шайбы имеют внешний диаметр 30 мм, это необходимо, чтобы болт не вырвало из покрышки, а ещё, для большей площади опоры болта, во избежание проворачивания самого болта во время закручивания гаек. Так как, шайбы изготавливаются методом штамповки, одна из её сторон закруглённая, а вторая с заусенцами, чтобы не повредить камеру мастер при сборке будет устанавливать шайбы заусенцами к покрышке, а так же, со слов автора, это улучшит сцепления с покрышкой. Болты в центральные отверстия нужны 40 мм, а в боковые 45 мм или ещё лучше 50 мм. Как говорит автор лишнее можно обрезать, а вот если они будут короткие, то придётся изрядно попотеть, чтобы установить на них гайки во время сборки.
Далее мастер будет делать разметку на покрышке. Расчёт разметки автор делал так: покрышка у автора с размерами 205 на 55 длина её окружности, составляет 1960 мм. Для того, чтобы мотоблок (для которого автор и делает данную резину) не прыгал на твёрдом грунте, расстояние между ремнями не должно превышать «пятно контакта». Опытным путём, рассчитав данное расстояние, оно получилось 100 мм плюс ширина ремня 50 мм, итого получается, между центральными отверстиями расстояние равно 150 мм. Длину окружности он делит на 150 мм и получает 13 равноудалённых друг от друга меток.
После разметки сверлом на 10 мм делает центральные отверстия. Почему сверлом на 10 мм, а не на 8 мм? Можете спросить вы. Всё очень просто, больший диаметр сверла нужен, для более лёгкой установки болтов, так как сверло не высверливает корт, который в свою очередь очень затрудняет процесс установки.
Далее устанавливает болты 40 мм длиной, с большими шайбами.
После сегмент из ремня.
Потом шайба, диаметр которой 24 мм.
И фиксирует данный «бутерброд» гайкой.
Зафиксировав ремни, автор делает боковые отверстия, сначала с одной стороны, затем устанавливает болты М 8 длина которых 50 мм, и наживляет гайки, а затем то же самое делает с другой стороны.
После затянул все гайки до упора и установил дополнительно по второй гайки на каждый болт.
Получились такие вот шипы, для лучшего сцепления в зимний период.
Лишнюю резьбу, автор удалил с помощью УШМ.
Теперь завершающий этап. Сборка и накачивания колеса.
Тест.
Автору, большая благодарность за такую полезную самоделку. А на этом у меня всё. Всем большое спасибо и до новой встречи! Источник Доставка новых самоделок на почту Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Удлинители колес для мотоблока
Удлинители осей позволяют существенно расширить колёсную базу мотоблока. С их помощью мотоблок будет более устойчив при любой ширине колеи, а также существенно увеличивается балансировка. Можно добавить дополнительные колеса с каждой стороны, что увеличит проходимость или создаст ее там, где она практически невозможна.
Удлинители
Кроме этого, удлинители еще выполняют такие важные функции, как:
- осуществление трудных работ и на тяжелых видах грунта;
- технику, оборудованную удлинителями можно применять на неровных участках и на любом виде рельефа, в том числе холмистом, сильно пересеченном рельефе, овражистом, ямах и так далее;
- мотоблок не будет буксовать и заваливаться при тяжелом навесном оборудовании, как это часто бывает с узкими колесами или без дополнительного оборудования удлинителями;
- проходимость и маневренность сильно повышается благодаря удлинителям;
- удлинители незаменимы для установки на мотоблок дополнительно грунтозацепов, железных и пневмоколес.
Изготовление своими руками в домашних условиях
Делается это следующим образом:
- необходимы две трубы равной длины с диаметром от 2 мм и выше диаметра оси мотоблока;
- в каждой из них делается резьба для вкручивания на ось мотоблока;
- с обратных сторон каждой из труб делаются отверстия двумя миллиметрами тоньше, чем в дисках на колёсах, при необходимости трубы можно подпилить;
- после этого колеса фиксируются на удлинителях стальными пластинами и укрепляются болтами.
Автомобильные колеса на мотоблок: советы по установке
Для большинства фермеров мотоблок является незаменимым устройством в хозяйстве. Его универсальность позволяет упростить множество работ на земельных участках. Однако, современные модели комплектуются колёсами, которые не отличаются высокой надёжностью и хорошими ходовыми качествами. Многие из них не способны полноценно отработать даже один сезон. Боковина покрышек лопается при постоянных нагрузках, а во влажную погоду агрегат вязнет в грязи.
И всё же есть выход. Стандартные диски на устройстве вполне можно заменить обычными автомобильными. Сделать это под силу каждому, если учитывать некоторые нюансы и придерживаться рекомендаций приведённых ниже.
Колеса для окучивания на мотоблок
При постановке для мотоблока такой задачи, как окучивание, потребуется специальный вид колес. Колеса для окучивания, в народе известные также как окучники, используются как для посадки, так и для окучивания различных сельскохозяйственных культур, таких, например, как картофель, морковь, свекла, брюква, редька, репа. Чаще всего используются четыре вида моделей колес для окучивания:
- листерные – их легко можно изготовить собственными руками. Они имеют ряд разновидностей, среди них нерегулируемый тип, состоящий из двух пластин, расположенных зеркально и расходящихся под углом с общим ребром жесткости. А также регулируемый тип, с помощью которого возможно менять как ширину, так и глубину обработки почвы;
- дисковые – принцип их работы построен на том, что диски захватывают почву и затем засыпают ею же места роста растений;
- пропеллерные – представляют собой тип пропеллера. Ценны тем, что из-за зубчатой формы лопастей агрессивны к сорнякам и отлично вычесывают их из почвы, благодаря чему являются идеальными для прополки. Данный тип окучника также возможно изготовить своими руками, индивидуально для строго поставленных для него задач;

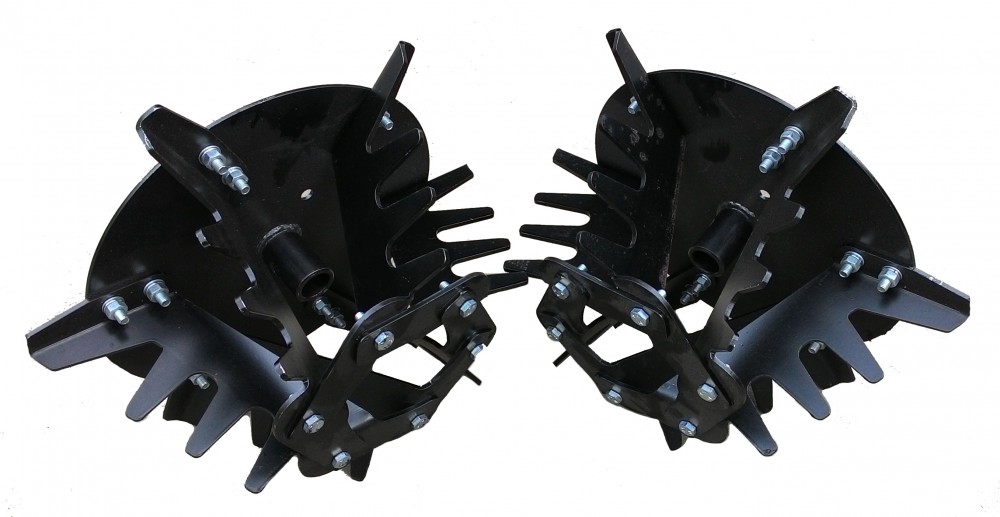

Пропеллерный тип окучника
с переменной шириной захвата – его использование позволяет идеально регулировать ширину междурядий, что делает данный тип окучника просто незаменимым при обработке грядок.
Мотоблок в работе
Как видно, вариантов для мотоблока существует достаточное количество, предназначенных при этом под самые различные задачи, виды работ и типы почв. Часть из них можно купить, часть установить от другой авто и мототехники, а что-то можно сделать и своими руками. Всем, кто выбирает и подбирает нужные ему колеса для мотоблока, – удачного выбора, легкой работы и высокого урожая!
Плюсы и минусы автомобильных колёс на мотоблок
Для начала следует привести перечень достоинств и недостатков такой переделки.
Плюсы:
- Надёжность. Легковые покрышки рассчитаны на более внушительные нагрузки, чем родные шины мотоблока.
- Долговечность. Покрышки с легковой машины даже в состоянии б/у прослужат на значительно больше.
- Проходимость. Благодаря повышению дорожного просвета, а также более внушительному рисунку протектора автомобильных покрышек, мотоблок сможет проезжать препятствия более уверенно.
- Хорошее сцепление с дорогой из-за большего контакта шины с землёй.
- Повышение скорости как следствие от увеличенного диаметра.
Минусы:
- Необходимость в демонтаже арок или их переделывание.
- Незначительно ухудшается управляемость устройства.
В целом других недостатков у мотоблока на колёсах от легковой машины нет.
Одноколесный
Мотокультиватор одноколесный считается одним из наиболее простых вариантов для самостоятельного выполнения. Одно устройство может быть как пневматическим тяговым, так и грунтозацепом. Используется такой вариант техники для проведения простых сельскохозяйственных работ, например, для окучивания или копки картофеля. На мотоблоке устанавливается одно устройство, которое также является опорным.
Во время работы на опорную зону идет значительное давление, что требует его большого размера. Если элемент на одноколесном мотоблоке будет иметь небольшой диаметр, то могут возникнуть проблемы с проходимостью, даже в условиях хорошей почвы.
Как сделать спаренные колеса самостоятельно?
Особый интерес у фермеров снискал простой и даже немного грубоватый, но действенный способ:
Для начала следует подыскать подходящие колеса с шинами;
- Затем желательно вырезать на них небольшие протекторы;
- Следующий шаг состоит в том, что люди покупают полосу стали 5х50мм, сваривают квадратики со стороной 250мм и вставляют их в обод;
После приваривания наставляют второй обод колеса и получают объекты, смахивающие на вазы;
По завершению на полученные ободки одеваются шины и спаренные колеса готовы к эксплуатации.
Получить такие полезные приспособления несложно, главное определиться, какие именно варианты необходимы и подобрать все необходимые «ингредиенты».
Как своими руками установить ходовую часть на культиватор
Рассмотрим, как сделать колеса для мотоблока. Народные умельцы предлагают следующие самоделки:
- Для непроходимой местности (болотистый район, заснеженный грунт) подойдут железные грунтозацепы. Можно использовать автомобильные, вездеходные и снегоходные изделия. Зимний вариант на мотоблок Нева позволит использовать агрегат для перевозки снега, очистки от снежного покрова дачного участка, транспортировки грузов на разные расстояния.
- Оптимальным вариантом модификации считаются жигулевские колеса на мотоблок. Они имеют достаточный диаметр дисков, а переделка проводится с помощью сварочного аппарата, который прост в использовании. Тем более что жигулевские покрышки подходят лучше, чем пневмоколеса для мотоблока. Последние достаточно сложно найти на модель, которая была снята с производства на заводе-изготовителе, а заказывать новые через интернет дорого и непрактично.
- Изделия самостоятельно можно собрать и из нескольких дисков, создав новую модификацию с утяжелителями.
- Можно поставить колеса для мотоблока Нева, которые отличаются большими размерами, отличной проходимостью, высоким сроком эксплуатации.
Ходовая часть от Жигулей обладает рядом преимуществ:
- Не изменяется под влиянием выполняемых работ, поэтому ее можно использовать долго и практически постоянно.
- На внутренней части устанавливается полуось для большей маневренности. Эту деталь надо приварить к пластине, в которой необходимо проделать отверстия для болтов. Они понадобятся для соединения оси с направляющими, которые устанавливаются на изделия.
- На наружной стороне устанавливается специальный защитный колпак.
- Хорошее сцепление обеспечит зимний вариант резины. Использовать при этом можно только покрышки от Нивы без камер.
Такие большие колеса на мотоблок своими руками установить несложно, а если надо, то можно снять и прикрепить на вездеход или маленький трактор, который часто применяют в сельском хозяйстве фермеры. Чтобы улучшить ход машины, на ее ходовую часть устанавливаются утяжелители или грузы. Благодаря этому значительно повышается уровень сцепления с почвой.
Для работы на сложных грунтах надо подобрать изделия, которые обеспечат устойчивость культиватора и его высокую производительность.
Выручат грунтозацепы, которые представляют по конструкции особый тип, обладающий максимальным сцеплением с почвой. Достигается это через установку шипов, которые глубоко всаживаются в почву. Подобные изделия делаются самостоятельно. За основу можно взять ходовую часть от Жигулей или Невы.
Процесс переделки проходит в несколько этапов:
- Приделать полуось.
- Снять покрышки, поскольку для зацепов резина не понадобится.
- Наварить металлические зубы-шипы, которые будут отвечать за сцепление с почвой. Устанавливаются они в виде планок, которые привариваются по диагонали, или в виде шипов, расположенных в несколько рядов. Между зацепами расстояние не должно быть меньше чем 15 см.
- Прикрепить конструкцию к ободу при помощи болтов.
- Поменять диски, для чего надо открутить крепления.
https://youtube.com/watch?v=7D99z2z3AZE
Для создания грунтозацепов на мотоблок нужны такие детали, как:
- старые колеса от машины, можно и без резины;
- уголок из стали, из которого надо изготовить зубья-зацепы;
- болты;
- стальные толстые квадраты;
- для создания грунтозацепов лучше всего подойдут металлические или тяговые колеса.
Если возникает необходимость использовать на даче не только культиватор с улучшенной ходовой частью, но мини-трактор, то нужно создать специальный каркас. Для этого на мотокультиватор устанавливаются изделия побольше, а также ставится опорное колесо для мотоблока. В домашних условиях можно создать экономный вариант небольшого вездехода, на котором будут стоять изделия от автомобиля ВАЗ или пара сдвоенных жигулевских изделий с грунтозацепами. Подобная машина будет легко ездить по бездорожью, работать в полевых условиях, на болотах. При этом ходовая часть мотоблоков-вездеходов должна быть оборудована не только большими широкими изделиями, но и специальными обвесами. Каркас техники необходимо приподнять, чтобы на мотокультиваторе было удобно передвигаться. Для этого и стоит устанавливать большие колеса.
Выбор колес для мотоблока и замена своими руками
Приобретая в хозяйство мотоблок, люди делают упор на мощность двигателя и производительность техники. Однако на производительность агрегата прямое влияние оказывают колёса для мотоблока. Ходовая часть позволяет агрегату передвигаться по приусадебному участку.
Заводские модели обычно оснащены подходящей колёсной парой. Но учитывая нагрузки на этот элемент конструкции, колёса часто ломаются. Соответственно фермеру приходится самостоятельно покупать вышедшую из строя деталь.
Мы посоветуем, как подобрать подходящие колёса, и подскажем варианты изготовления ходовой части своими руками.
Критерии выбора
Любое садовое оборудование выпускается в нескольких вариациях. Ходовая часть для мотоблока не стала исключением из этого правила. Если ознакомиться с ассортиментом любого магазина, который занимается продажей запчастей для мотоблоков, можно увидеть, что существует три разновидности колёс:
- Пневматические. Такие изделия имеют резиновую покрышку и камеру.
- Резиновые. Монолитная конструкция, которая состоит из обода и прочной резины.
- Грунтозацепы. Металлические элементы, нацеленные на повышение проходимости техники.
Сложность выбора заключается в определении условий эксплуатации техники. Например, для обработки глинистого участка или влажной почвы, рекомендуется использовать грунтозацепы.
Мотоблок, оснащённый обычными резиновыми колёсами, не покажет хорошей производительности в сложных условиях
Кроме того, следует акцентировать внимание на радиусе колеса и рисунке протектора
Какие колеса можно поставить на мотоблок? Здесь многое зависит от целевого применения техники. Если агрегат нужен для посадочных и уборочных работ, можно остановиться на пневматических колёсах.
Такие изделия оптимально подходят для работы на мягкой земле. Рекомендуемый радиус – около 40 сантиметров. При этом рекомендуем выбирать колёса с глубоким протектором, что позволит повысить манёвренность и проходимость.
Литое колесо
Для первичной обработки целины и почвы с повышенным содержанием камней, лучше использовать литые колёса. Они практически не получают механических повреждений ввиду отсутствия внутренней камеры.
Однако такие элементы обладают повышенным весом, поэтому устанавливаются на средние и тяжёлые мотоблоки.
Грунтозацепы не только повышают проходимость техники, но и увеличивают её производительность. Зубья входят в почву, что создаёт дополнительное усилие для продвижения агрегата в заданном направлении.
Колеса-грунтозацепы
Такие элементы используются в основном для пахотных работ на больших участках земли. Пользоваться грунтозацепами на небольшом приусадебном участке нецелесообразно.
Сделай сам
Теперь поговорим о том, как самостоятельно сделать колёса к мотоблоку. Сразу уточним, что создание пневматических и литых колёс в домашних условиях в принципе невозможно.
Да и зачем изобретать колесо, если можно оснастить садовую технику покрышками от легкового автомобиля или мотоцикла. Нужно только установить подходящую ступицу и можно приступать к работе.
Другое дело, если речь идёт о грунтозацепах. Такие самодельные колёса на мотоблок действительно можно изготовить самому. Вот элементарная схема сборки:
Берём старые диски от автомобиля
Обратите внимание, что нужен только обод. Диаметр колёс зависит от мощности мотоблока, учитывая, что конструкция получится цельнометаллическая, вес будет немалый.
К дискам привариваем металлические пластины
Края пластин должны касаться края обода. Это важный элемент конструкции, поэтому пластины приваривают по всему внешнему радиусу, можно для повышения надёжности зафиксировать их болтами.
К металлической пластине привариваем зубья. Их можно сделать из уголка, предварительно разрезав его на куски нужной длины. Обратите внимание, что расстояние между зубьями не должно превышать 15-20 сантиметров. Иначе эффективность таких колёс будет сведена к нулю.
Ввариваем в диск полуоси, дополняем конструкцию подшипниками и устанавливаем ходовую часть на мотоблок.
Можно сделать грунтозацепы из старого газового баллона. В этом случае, нужно вырезать два обода, шириной около 6-7 сантиметров, и дальше действовать по приведённой выше схеме.
Вообще, грунтозацепы можно сконструировать из любого подручного материала, который имеет форму круга. Главное, проявить желание и приложить немного умения.
РАССКАЖИ ДРУЗЬЯМ
Источник
Колеса для мотоблока — разновидности, изготовление, видео
Колеса для мотоблока являются одной из важнейших его составляющих. Именно от их качества, размера и разновидности будет зависеть проходимость, маневренность и функциональность мотоблока в целом.
Для того, чтобы определится с выбором оптимальных колес на мотоблок, перед их покупкой или изготовлением следует ознакомиться с их разновидностями и особенностями.
Тяговые колеса
Предназначены для эксплуатации мотоблока в разных условиях. Отлично справятся с нагрузкой при транспортировке тяжестей, пригодятся просто для езды по дорогам и ровным поверхностям.
Благодаря особенному рисунку протектора типа «елочка» пневматические тяговые колеса также с легкостью могут быть использованы для более тяжелых работ – вспашка, культивация, окучивания и т. д. Данный тип протектора позволяет без особого труда работать на вязкой или рыхлой почве, не опасаясь того, что агрегат застрянет.
- Обычно этот тип колес имеет достаточно широкие шины (более 20 см) и большой диаметр дисков (40 см и более).
- Особыми разновидностями тяговых колес к мотоблоку являются цельнолитные и грунтозацепы.
- Цельнолитные колеса отличаются повышенной прочностью и более мощным протектором.
Грунтозацепы – особый вид колес, состоящих из стальных ободов и специальных зубьев, которые по форме напоминают тот же протектор «елочку». Хотя данный вид колес и не обладает большими размерами, их вес и конструкция позволяют выполнять работы даже на самых сложных грунтах.
Спаренные колеса
- Конструкция этих колес от мотоблока предусматривает соединение (спаривание) воедино двух идентичных ободов и размещение данных приспособлений по обе стороны агрегата.
- Этот вид шин для мотоблока значительно увеличивает проходимость мотоблока, исключает риск пробуксовки и переворачивания техники, повышает скорость на ровной поверхности.
Опорное колесо
Особенный вид колеса к мотоблоку, отвечает за уменьшение нагрузки на оператора, перебирая на себя нагрузку от мотора и всего корпуса агрегата. Несмотря на маленькие размеры, полезно еще и тем, что повышает устойчивость мотоблока в нерабочем состоянии, облегчает его транспортировку.
Конструкцией многих современных моделей мотоблоков предусмотрено такое колесо или опорная лапка, что также очень удобно.
Удлинители колес для мотоблока
- Для того, чтобы увеличить ширину колеи, сделать мотоблок устойчивей и выносливей, можно изготовить такое несложное приспособление, как удлинители колес.
- Сделать данный девайс своими руками можно по такому алгоритму:
- Приобретите 2 трубы из металла. Их диаметр должен быть примерно на 1 – 1,5 мм меньше, чем диаметр оси.
- Для крепления трубы к оси нарежьте резьбу и прикрутите удлинитель к мотоблоку.
- Другой конец трубы нужно как можно четче подогнать под отверстие в дисках. При необходимости изделие можно обточить. Если после подгонки удлинителя между ним и диском останутся зазоры – в них будет забиваться мусор и грязь, что негативно скажется на работе мотоблока.
- Болтами к диску крепятся стальные пластины, которые и соединят удлинитель с дисками.
Предлагаем ознакомиться с видео, на котором подробно показано процесс изготовления удлинителя для оси мотоблока:
Колеса для мотоблока своими руками
Сделать колеса на мотоблок самостоятельно не такая уж сложная задача
Важно иметь лишь подходящие заготовки и инструменты. В качестве заготовок идеально подойдут старые колеса от мотоцикла
Также можно сконструировать колеса к мотоблоку из автомобильных дисков.
Следует заранее учесть размеры – колеса должны быть достаточно широкими и массивными, с хорошим протектором, диаметром около 20 дюймов. Также позаботьтесь про удлинитель для увеличения ширины колеи (процесс изготовления удлинителя описан в предыдущем разделе).
Изготовление самодельных колес из автомобильных дисков следует производить по такому алгоритму:
- Возьмите 4 диска от автомобиля. Их размеры должны полностью совпадать.
- Отшлифуйте диски напильником, очистив их от задиров и сколов.
- Приварите диски сваркой друг к другу выпуклой стороной.
- На данные заготовки наденьте заранее подобранные шины для мотоблока, накачайте их и прикрепите на ось.
Процесс изготовления спаренных колес проходит так же, с одним небольшим отличием. Между будущими спаренными колесами нужно приварить квадрат соответствующих размеров, сваренный из полос металла.
Изготовленные таким образом колеса идеально подойдут к мотоблокам моделей Нева, Агро, Крот и других известных производителей.
Самостоятельное изготовление
Для того чтобы сделать грунтозацепы к мотоблоку, в первую очередь требуется найти чертежи, которые будут ориентиром в процессе работ. Проще всего изготовить самодельные грунтозацепы из дисков от автомобиля. При помощи аппарата для сварки на них закрепляют металлическую полосу, на которой в дальнейшем крепятся пластины-грунтозацепы.
Далее, для того чтобы сделать грунтозацепы, необходимо изготовить зубья, для которых используют стальную пластину достаточной толщины. Длина зубьев выбирается в зависимости от модели мотоблока, а прикрепляются они по ободу с шагом в 15-17см. Такие грунтозацепы для мотоблока отлично справляются со своими функциями и при качественном изготовлении не разочаровывают своих владельцев.
Другой способ сделать самостоятельно грунтозацепы для мотоблока – это использовать отработанный газовый баллон. В этом случае из него необходимо вырезать два диска, которые станут ободами, ширина которых должна быть от 6 до 10см. Высота их будет 30см. Далее на них, так же как и в случае с автомобильными дисками, устанавливается металлическая пластина, к которой монтируются зубья. Длина их не должна составлять менее 15см. При необходимости ее можно увеличивать на свое усмотрение, но главное – не перестараться.
