Существуют ли способы продлить ресурс существующей звездочки?
Основные способы продлить рабочий ресурс ведущей звездочки бензопилы:
- использовать несколько цепей (желательно — три). Такой способ самый щадящий и удобен для владельца бензопилы тем, что не нужно постоянно подтягивать изношенную интенсивной работой цепь. Эксплуатация поочередно трех цепей позволит сохранить ресурс звездочки и отсрочить ее замену;
- качественное техническое обслуживание подшипника ведущей звездочки. Эта деталь играет важную роль в функционировании как приводной звездочки, так и двигателя. Для смазки рекомендуется использовать специальный смазочный материал. Подшипник звездочки задействуется не постоянно, а только на холостых оборотах, поэтому нуждается в периодическом смазывании. Можно использовать смазку для носа шины, например, стандартную смазку от Repsol или Husqvarna.
Алгоритм самостоятельной замены барабана сцепления со звездочкой
Снимаем цепь
Как и в случае с любым другим инструментом, бензопилы требуют внимательного ухода за собой. Нужно постоянно проверять подачу масла на цепь, натяжение цепи, работу тормоза, системы зажигания и прочего. К счастью, практически любые неисправности можно решить в домашних условиях самостоятельно.
- демонтаж гарнитуры и воздушного фильтра;
- установка в свечное отверстие фиксатора поршня;
- муфта сцепления и выполненный заодно с барабаном зубчатый привод снимаются посредством съемника, открутить звездочку можно только по часовой стрелке.
При выявлении большого износа сепаратора, поломок пружин центробежного механизма и кулачков рекомендуется заменить весь комплект.
Если состояние снятых деталей не вызывает сомнений, весь механизм собирается в обратной последовательности. Для надежной фиксации сцепления на коленчатом валу достаточно вывернуть стопор поршня, вытянуть шнур штатного стартера и вернуть его в исходное положение.
Следует предостеречь самодеятельных мастеров от упрощения требований ремонтной технологии и экономии средств на установке относительно дешевых китайских комплектующих.
Качество сделанной работы гарантируется вниманием, аккуратностью, соблюдением последовательности всех демонтажных и сборочных операций
Принцип конструкции барабана сцепления у агрегата
Бензопила — это агрегат, который оснащен ведущей звездочкой, и является единым комплексом, имеющий корзину сцепления. На подобные агрегаты устанавливают сцепления с центробежным типом, которые срабатывают автоматически, исходя из того какое количество оборотов имеет двигатель.
Барабаны, которые являются основой подобных сцеплений на механизме агрегата, считаются неотъемлемыми частям систем цепного привода. Такие детали по форме схожи со звездой, в результате чего они получили такое название. Исходя из того какая бензопила рассматривается, эти детали подразделяют на профессиональные и бытовые. Поскольку профессиональные бензопилы применяются чаще бытовых, то и замена ведущей звездочки в инструменте должна происходить более часто. Рассматривая бытовые инструменты, стоит отметить, что на частоту замены деталей влияют объемы выполняемых работ и нагрузок, которые воздействуют на цепь агрегата.
Но в любой ситуации основная причина замены звездочки — это изношенные зубцы, на которые воздействует цепь. При наличии в приспособлении монолитного барабана, цепь прорезает его фактически насквозь, и поэтому он нуждается полной замене. Если же в агрегаты устанавливаются барабаны, у которых сменные венцы, то достаточно только выполнить замену самого венца.
Как правило, если необходимо снять звездочку с бензопилы, многие владельцы инструмента пользуются услугами специализированных сервисных центров, но для экономии семейного бюджета, такая замена может быть выполнена самостоятельно. Реализация данной задачи не является сложной, но для ее выполнения необходимо наличие нужных деталей и инструментов. Замена звездочки для каждой модели бензопилы осуществляется аналогичным образом.
Как снять звездочку с бензопилы в 2019-2020 году
Использование техники всегда тесно связано с ее обслуживанием и ремонтом и бензопилы здесь не стали исключением. Одной из распространенных задач является замена звездочки на бензопиле – элемента одного из ключевых узлов. Износ может быть естественным, связан с неверно выбранной шиной или низким качеством детали.
Каждому владельцу такого инструмента полезно знать, как снять звездочку с бензопилы правильно и произвести ее замену. Ремонт своими руками позволяет сэкономить и время, и деньги. А также быстро привести инструмент в рабочее состояние, ведь для этого не нужно ждать приема в сервисе, достаточно приобрести необходимые детали.
Как снять звездочку с бензопилы: самостоятельная замена
Сегодня практически каждый житель загородного дома или дачника имеет собственную бензопилу. Без обычной рубки, садоводства и коммунальных работ не обойтись. Спрос на бензопилы не падает, а даже растет, потому что эти устройства не требуют больших знаний и навыков. Единственное, что вам нужно делать регулярно, это проводить технические осмотры.
Как и любой другой инструмент, бензопилы требуют тщательного ухода за собой. Необходимо постоянно проверять подачу масла в цепь, натяжение цепи, работу тормоза, систему зажигания и прочее. К счастью, практически любую проблему можно решить дома самостоятельно.
Решение проблем
Как ни крути, поломки все же случаются
Но важно не просто отремонтировать устройство, но и определить первопричину
Наиболее распространенные проблемы:
- Утечка масла из-за нарушения целостности масляного шланга или его уплотнения в точках крепления.
- Масло не попадает в контур из-за забивания питающих каналов пылью и стружкой.
- Двигатель не запускается и не запускается и сразу останавливается из-за нерегулируемого / неисправного карбюратора, забитого сопла, воздушного фильтра, глушителя.
- Цепи клиновые из-за дефектов звездочки.
- Двигатель имеет коричневый цвет из-за неисправности карбюратора и высокой подачи топлива.
Заменить звездочку на бензопиле

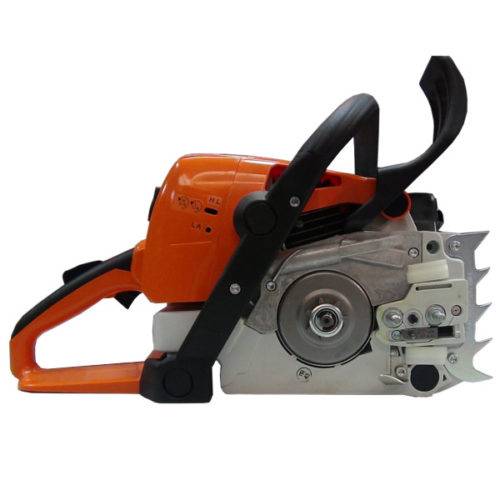

В процессе нормальной работы бензопилы звезда, показанная на фотографии, испытывает большую нагрузку, и поэтому она часто выходит из строя
Звездочка или иным образом барабан сцепления является важной и неотъемлемой частью цепной пилы, которая передает энергию вращения от привода к цепи
Учитывая безопасность приводных звездочек и бензопил, есть два способа работы:
- Использовать только одну цепь
- Используйте две или более цепей по очереди.
В первом случае цепь может контролироваться до полного истирания. Однако есть ряд неудобств. Используя только одну цепь, сложно следить за ее состоянием при интенсивной работе. Удар по гвоздям или другим металлическим деталям заставляет вас редактировать цепочку, но поскольку она одна, работа замедляется.
Во втором случае чередование цепей позволяет равномерно носить звездочку и цепи.
Помимо износа самой звездочки, не стоит забывать и о ее подшипнике, который работает на холостых оборотах. Поэтому очень часто они не обращают на это внимания и забывают смазывать.
Обычно при замене ведущей звездочки они сразу же пытаются заменить и подшипник, и цепь. Это делается путем изменения шага схемы в результате интенсивной работы.
Конструкция ведущей звездочки бензопилы
В конструкции бензопилы имеется не только ведущая, но и ведомая звездочка. Ведущая звездочка бензопилы находится в конструкции инструмента, а ведомая расположена на конце шины. Предназначение ведомого устройства заключается в выравнивании натяжения и направления перемещения цепного устройства.
Ведомая звезда на шине инструмента
Ведущие устройства бывают цельными и сборными. Цельные изделия состоят из ступицы с напрессованным зубчатым венцом. При замене демонтируется весь механизм в сборе, так как зубчатая конструкция является неразъемной. С завода цельными шестернями оснащаются бензопилы многих известных марок.
Как выглядит цельная шестерня на бензопиле
Разборные изделия являются более совершенными, так как процесс их замены упрощается посредством простейшей конструкции механизма. Меняется только один венец, стоимость которого в 2 раза меньше, чем сборной механизм. Определить соответствующий износ зубьев шестерни можно по следующим признакам:
- Наличие больших радиусов в местах перехода зубьев
- Неравномерная ширина зуба
- Обнаружение сколов и стружки металла на верхней части зубьев
- Задиры и риски на внутренней поверхности отверстий в ступице
- При запуске инструмента обнаруживается подклинивание цепи
При износе ведущего устройства нужно обязательно произвести его замену. Сделать это можно самостоятельно, для чего первоначально разбирается инструмент, и определяется вариант установленного устройства. Если даже на инструменте установлена неразборная шестерня, то вместо нее можно установить сборной механизм, что является более рациональным.
Разборной тип шестерни для бензопилы
Различают две разновидности установки ведущих звезд на бензопилах. Первый способ предусматривает расположение шестерни с наружной стороны. Такие конструкции являются наиболее распространенными на бензопилах марки Stihl. Конструкция такого устройства отображена на фото ниже.
Изделие неразборного типа на инструменте
Второй вариант присущ для инструментов китайского происхождения. Зубья шестерни располагаются не с внешней, а с внутренней стороны, то есть, устройство расположено наоборот.
Конструкция звезды на китайской бензопиле
В зависимости от конструкции инструмента, будет отличаться процесс демонтажа рассматриваемых изделий.
Это интересно! Чтобы продлить срок службы ведущей шестерни бензопилы, нужно обязательно пройти обкатку инструмента, и при работе не перегружать его, что зависит от предназначения (бытовая, полупрофессиональная или профессиональная). Бытовым инструментом можно спилить дерево, однако пила для этого не предназначена, и частое ее применение с перегрузками приведет к износу составных деталей.
Как поменять звезду на бензопиле?
Если цепь начинает вибрировать даже слабых оборотах, бензопила эксплуатируется долгое время без замены деталей – требуется
проводить диагностику и при необходимости менять составляющие пильной гарнитуры. Для плановой замены потребуется новый барабан сцепления либо венчик в зависимости от конкретной модели, базовый набор инструментов:
- свечной ключ;
- тросик длиной до 15 см или стопор поршня;
- заводской ключ для снятия муфты;
- разводной или гаечный ключ.
Рисунок 3 – Необходимые инструменты для замены звезды
Рекомендуется иметь круглый надфиль, плоскогубцы, тиски и нож для устранения недочетов в конструкции с цепной гарнитуры (если требуется только коррекция зубьев).
Как открутить?
Снять и заменить данную деталь несложно самостоятельно. Технология работы:
- Закрепить поршень в цилиндре пилы. Для начала снять защитную крышку на корпусе, воздушный фильтр и открутить свечу зажигания. В образованное отверстие установить специальный стопор поршня – вместо него можно использовать плотным нейлоновым шнуром или проводом длиной до 15 см. Если поршень мешает, можно слегка прокрутить звездочку или подвигнуть цепь по часовой стрелке.
- Открутить болты на крышке, которая крепит шину, снять защитный кожух. Ослабить натяжение цепи или снять пильную гарнитуру. Одновременно с этим можно провести чистку от пыли, грязи и опилок.
- В зависимости от модели звездочка выступает элементом барабана сцепления или встраиваться отдельно. При втором варианте снять эту деталь, заменить на новую. Цельная конструкция сложна в ремонте – требуется разбирать узел. Для этого выкрутить муфту по часовой стрелке, снять барабан. Проверить детали конструкции на уровень износа и деформацию.
Рисунок 4 – Замена звезды на новую
Как собрать?
Сборку сцепного механизма следует проводить в обратной последовательности. Сначала установить звездочку на игольчатый подшипник, после чего надеть барабан, шайбу, прокладку и саму муфту. Закрутить против часовой стрелки, легким движением зафиксировать поршень.
Если в бензопиле есть пружина масляного привода, она может быть встроена в ведущую звездочку. В большинстве моделей правильное расположение этого элемента отмечено специальным цветом или надсечкой. Чтобы попасть в нужное положение, звездочку повернуть до характерного щелчка.
Последний этап сборки – установка пильной шины. Во время этого процесса требуется ослабить ручной тормоз, а затем проверить, чтобы зубья цепи попали в соответствующие пазы. После установки монтировать цепь бензопилы до рабочего состояния. В конце убрать стопор, вкрутить свечу зажигания и поставить на место фильтр. Финальный шаг ремонта – закрепление защитной крышки корпуса.
Основные причины замены ведущей звездочки
Универсальный ключ – основной инструмент, который потребуются при замене звездочки.
Наиболее часто встречающимися причинами, которые вынуждают проводить ремонт инструмента, связанный с заменой ведущей звездочки являются:
- заклинивание цепи из-за возникновения дефектов в процессе работы агрегата;
- высокий износ звездочки в результате длительной эксплуатации агрегата.
При регулярном использовании приспособления происходит повышенный износ ведущей звездочки в результате оказания на нее повышенных нагрузок в процессе проведения распиливания древесины. Существует два способа эксплуатации устройства:
- использование одной пильной цепи;
- использование нескольких пильных цепей попеременно.
При применении первого способа эксплуатации, цепь эксплуатируется до полного износа. Этот способ имеет несколько недостатков. Основным из них является проблема с проведением контроля износа при проведении интенсивной эксплуатации агрегата.
При использовании в процессе двух и более цепей можно добиться равномерного износа цепей и звездочки, что позволяет продлить период функционирования устройства до проведения ремонта, заключающегося в замене звездочки. Помимо износа звездочки не следует забывать о подшипнике, который установлен в звездочке. Этот элемент конструкции работает при любых оборотах двигателя. При замене звездочки следует одновременно менять и подшипник.
Муфта в комплекте со звездочкой должна заменяться своевременно. При несвоевременном проведении ремонтных работ в процессе функционирования у инструмента возникает повышенная вибрация, которая приводит к увеличению износа подшипников установленных в двигателе внутреннего сгорания на полуосях коленвала. Предельная глубина износа зубьев звездочки не должна превышать 0,5 мм. Срок службы звездочки вдвое длиннее срока эксплуатации одной цепи, поэтому в процессе работы следует использовать две цепи. После выработки ресурса цепей следует провести одновременную замену цепей и ведущей звездочки.
Замена Ведущей Звездочки На Бензопиле Партнер
Как снять и поменять звездочку с бензопилы?
Многих хозяев бензиновых цепных пил после поломки устройства тревожит вопрос о том, как снять звездочку бензопилы.
При проведении подмены звездочки, все работы должны проводиться аккуратненько и с осторожностью. Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания
В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки
Конструкция устройства бензопилы представляет собой классический механизм, который приводится в действие при помощи двигателя внутреннего сгорания. В конструкции агрегата употребляется один из более обычных одноцилиндровых двухтактных карбюраторных движков, которые работают на бензине. Простота устройства мотора и конструкции бензопилы в целом является залогом неотказной и надежной работы приспособления в томных критериях эксплуатации. Эксплуатация бензопилы не просит от оператора огромного объема познаний и умений. Единственным условием долгого и бесперебойного использования устройства является воплощение постоянного технического осмотра и обслуживания приспособления. В процессе работы с устройством требуется часто проводить подмену изнашивающихся узлов. Для уменьшения износа инструмента следует держать под контролем качество смазывания пильной цепи, ее натяжение, степень износа цепи и степень износа ведущей звездочки.
До того как проводить ремонт бензопилы, следует изучить ее конструкцию. Чтоб выполнить подмену 1-го из главных частей конструкции устройства — ведомую звездочку — требуется изучить принцип работы сцепления агрегата.
Конструкция сцепления агрегата
Бензопилы являются агрегатами, которые оснащаются ведущими звездочками, представляющими из себя единый комплекс с корзиной сцепления.
Сцепление срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.
На агрегатах устанавливается сцепление центробежного типа, которое срабатывает в автоматическом режиме, зависимо от количества оборотов мотора.
При работе мотора агрегата на холостых либо малых оборотах, элементы корзины сцепления, имеющие фрикционные накладки, владеют определенным уровнем свободы в круговом направлении. Наличие свободы перемещения приводит к тому, что под действием пружин элементы притягиваются к центру вала вращения и не производят передачи вращательного движения на барабан звездочки. При повышении оборотов мотора аппарата центробежная сила превосходит усилие пружин, что приводит к смещению частей с фрикционными накладками. Эти элементы под действием центробежной силы прижимаются к внутренним стенам барабана. За счет такового контакта происходит передача вращательного движения на барабан и звездочку, которая приводит в движение пильную цепь инструмента. Звездочка бензопилы может размещаться или снаружи инструмента, или под специальной крышкой, которая защищает механизм от повреждения, а оператора устройства от получения травм.
Основное достоинство такового типа сцепления состоит в том, что при появлении заклинивания пильной цепи происходит проскальзывание частей имеющих фрикционные накладки, что защищает бензиновый двигатель от суровых поломок.
Устройство ведущей звездочки бензопил
Звездочка или центробежный механизм – деталь, по форме напоминающая звезду. Она принимает на себя крутящий момент двигателя и передает его на направляющую и пильную цепь. Это гарантирует вращение режущей гарнитуры и сам процесс пиления. Она срабатывает в автоматическом режиме, что зависит от величины двигательных оборотов.
Барабан сцепления может локализоваться как снаружи бензопилы, так и с ее внутренней стороны – под отдельной крышкой. Она выполняет защитную функцию не только в отношении материала, из которого изготовлена звездочка, но и для оператора, который может пораниться ею в ходе работы. Кроме функции вращения цепи ведущая звезда пилы препятствует появлению неисправностей моторной системы в тех случаях, когда цепь заклинивает или перестает вращаться.
