Как сверлить толстый металл дрелью

Материалы и подходящие для них типы сверл

Материал	Тип сверла	Примечание
Металл	Сверло HSS (из быстрорежущей стали) Из кобальтовой стали Ступенчатое сверло Кольцевая пила из HSS	Предпочтительно кобальтовые сверла для нержавеющей стали или твердой стали
Дерево	Плоское сверло Винтовое сверло Кольцевое сверло Ступенчатое сверло Сверло HSS	Сверла HSS для отверстий малого и среднего размера, если больше ничего не доступно, но используйте низкую скорость сверления
Пластик	Винтовое сверло Сверло HSS Ступенчатое сверло	Сверла HSS следует использовать на низкой скорости, чтобы не допустить плавления краев отверстия
Каменная кладка	Вольфрамовое сверло по камню Алмазная кольцевая коронка	В идеале для сверления больших отверстий используйте сверло SDS и дрель с патроном SDS.
Стекло и плитка	Сверло копьевидное Алмазная коронка	Используйте воду для охлаждения и смазки

Обзор материалов и подходящих сверл

Назначение операции

Сверление — это необходимая операция, если требуется получить отверстие в металлическом изделии. Чаще всего для сверления имеется несколько следующих причин:

• требуется создать отверстие под нарезание резьбы, зенкерование, развертывание или растачивание;
• необходимо разместить в отверстиях электрические кабели, крепежные элементы, продеть через них анкерные болты и т. д.;
• отделение заготовок;
• ослабить разрушающиеся конструкции;
• в зависимости от диаметра отверстия, его можно использовать даже для закладки взрывчатки, к примеру, при добыче природного камня.

Данный список можно продолжать еще долго, но уже можно сделать вывод, что операция сверления — это одна из наиболее простых и в то же время довольно нужных и распространенных вещей.

Особенности работы с перилами из нержавейки

Сложности работы с подобной конструкцией обуславливаются круглой формой поручней, а иногда и присутствием специальных хромированных покрытий, затрудняющих ту же центровку. Задача мастера будет заключаться в надежной фиксации трубы посредством тисков, а также в особой тактике сверления.

Как работать с перилами из нержавейки? В первую очередь обозначается точка реза. Это делается кернением и молотком. Легким ударом намечается ямка, от которой будет обрабатываться материал. Затем берется любое мелкоформатное сверло.

На этом этапе важно лишь слегка углубить точку на малых оборотах. Причем конец сверла обязательно смазывается машинным маслом. Затем уже полноформатной кобальтовой насадкой в два прохода формируется отверстие нужной величины

Затем уже полноформатной кобальтовой насадкой в два прохода формируется отверстие нужной величины.

Способы сверления отверстий в каленом металле

Обычную сталь или любой другой металл сверлить несложно, для этого применяются стандартные сверла из быстрорежущего материала. Другое дело – просверлить каленую сталь: здесь нужно потрудиться. После закаливания заготовка приобретает необычайную прочность, и возникает вопрос, как просверлить отверстие в каленом металле, ведь обыкновенное сверло в этом случае уже мало чем может помочь.

Специалисты рекомендуют делать отверстия в деталях до того момента, как произошла закалка. Еще можно попробовать отпустить сталь, затем произвести сверловку и снова закалить материал. Если это экономически оправдано и технически исполнимо, то следует так и сделать, но в некоторых случаях просто невозможно поступить иначе, как приступить к получению канала по уже закаленной поверхности.

Есть несколько способов, которые позволяют просверлить в каленом металле отверстия любого диаметра. Эти методы с большим успехом можно реализовать как на производстве, так и в домашней мастерской.

Как правильно сверлить металл дрелью

Нормы времени на сверление отверстий в металле

Особенность сверления металла дрелью заключается в том, что необходимо вручную удерживать инструмент, придавать ему правильное положение, а также обеспечивать требуемую скорость резания.

После разметки обрабатываемой детали следует накернить центр будущего отверстия. Это предотвратит смещение сверла от заданной точки. Для удобства работы заготовку следует зажать в слесарных тисках или положить на подставку так, чтобы она заняла устойчивое положение. Сверло устанавливается строго перпендикулярно поверхности, которую нужно просверлить

Это важно, чтобы избежать его поломки

При сверлении металла на дрель не нужно оказывать большого давления. Наоборот, оно должно уменьшаться по мере продвижения. Это предотвратит поломку сверла, а также уменьшит образование заусенцев на выходной кромке сквозного отверстия. Следует следить за удалением стружки. Если произошло заедание режущего инструмента, его освобождают, предав обратное вращение.

Выбор режима резания

Когда используется инструмент из быстрорежущей стали, можно ориентироваться на частоту вращения согласно данным таблицы. При работе с твердосплавными сверлами допустимые значения в 1,5…2 раза выше.

Диаметр сверла, мм	до 5	6…10	11…15	16…20
Частота вращения, об/мин	1300…2000	700…1300	400…700	300…400

Сверление металлических изделий нужно вести с охлаждением. Если его не использовать, велика вероятность потери инструментом режущих свойств из-за перегрева. Чистота поверхности отверстия при этом будет достаточно низкой. В качестве охлаждающей жидкости для твердых сталей обычно используют эмульсию. В домашних условиях подойдет машинное масло. Чугун и цветные металлы можно сверлить без охлаждающей жидкости.

Особенности сверления глубоких отверстий

Отверстия считаются глубокими, если их размер больше пяти диаметров сверла. Особенность работы здесь заключатся в трудностях, связанных с охлаждением и удалением стружки. Длина режущей части инструмента должна быть больше глубины отверстия. В противном случае тело детали перекроет винтовые канавки, по которым удаляется стружка, а также поступает жидкость для охлаждения и смазки.

Сначала отверстие сверлится жестким коротким сверлом на небольшую глубину. Эта операция необходима для задания направления и центрирования основного инструмента. После этого делают отверстие необходимой длины. По мере продвижения нужно время от времени извлекать металлическую стружку. Для этой цели используют охлаждающую жидкость, крючки, магниты или переворачивают деталь.

Как сверлить отверстия большого диаметра

Когда требуется сделать отверстия большого диаметра в металле, нужно использовать инструмент подходящий для этой цели.

• Предварительно нужно сделать отверстие меньшего диаметра. Можно использовать несколько сверл постепенно увеличивая диаметр отверстия. Таким способом сверлам будет легче проходить металл, особенно толстый.
• Использование ступенчатого сверла. Такие сверла могут называть конусными.
• Применение специальных коронок по металлу. Высверливание отверстий большого диаметра коронками дается очень легко за счёт сверления только наружного диаметра отверстия. Коронка состоит из центрирующего сверла, которые вначале просверливает металл в центре и в дальнейшем направляет коронку. Сверление коронкой нужно производить на очень малых оборотах.

Один из лучших способов-использование коронок по металлу. Минусом этого метода, является не регулируемый диаметр коронки(продаются и регулируемые коронки, но такие покупать не советуем из-за их плохого качества). Под каждый диаметр отверстия нужно иметь разные коронки.

Методы сверления в зависимости от типа отверстия

Грамотная подготовка и правильный подбор оборудования поможет просверлить отверстия в металле высокого качества. Кроме того, на эффективность операции влияет надежность сверл и используемого оборудования.

Рассмотрим основные виды отверстий и методы их обработки:

1. Сквозные. Данный тип характеризуется полным проходом через обрабатываемую заготовку. В процессе выполнения работ необходимо внимательно следить за подачей сверла: при выходе из отверстия сопротивление материала уменьшается. Если ничего не менять, инструмент резко опустится, что может привести к его заклиниванию или поломке. Чтобы этого не произошло, используют специальные методы защиты столешницы или верстака. Это может быть многослойная подкладка из дерева и металла или обычный брусок со сквозным отверстием. При использовании станков на финальной стадии процесса токари рекомендуют переходить на ручную подачу. Для обработки тонкостенных конструкций используют перьевые сверла, поскольку классический спиральный инструмент может повредить кромки детали.
2. Глухие. Сложность получения подобных отверстий заключается в необходимости контроля глубины. Современные станки оснащены системой контролируемой подачи. Это позволяет получать отверстие заданной глубины без использования вспомогательных инструментов. Альтернативным способом является использование втулочного или регулируемого упора. Можно воспользоваться линейкой или специальным глубиномером. Последний вариант не пользуется популярностью, поскольку он требует вывода сверла и удаления стружки для измерения глубины, что влияет на производительность работ.
3. Сложной формы. Если возникает необходимость в сверлении отверстия, расположенного у края детали, мастеру следует подготовить вторую заготовку с аналогичными размерами. Две детали соединяют между собой, зажимают в тисках и приступают к работе.

К сложной обработке относят сверловку цилиндрических поверхностей. При выполнении подобных работ обязательно используют древесную или пробковую прокладку.

1. С уступами. Сверловка выполняется с помощью двух техник: рассверливанием или уменьшением диаметра. В первом случае используют несколько сверл, от меньшего к большему. Во втором случае проход выполняют с помощью инструмента, обладающего наибольшим диаметром. Затем используют сверла меньшего размера с постепенным углублением в заготовку.
2. Большого диаметра. Эта процедура считается очень трудоемкой. При обработке заготовок, толщина которых не превышает 8–10 мм, используют конусно-ступенчатые сверла. Данный инструмент позволяет выполнить проход диаметром 40–50 мм. На металлообрабатывающих предприятиях используют специальные биметаллические коронки. С их помощью можно получить отверстие диаметром до 100 мм. Кольцевое сверление выполняют на низких оборотах. Данную процедуру считают менее трудоемкой.

Особенности выполнения глубоких отверстий будут рассмотрены ниже.

Мощность и обороты при работе с металлом

Немаловажным фактором, является выбор инструмента, а именно перфоратора, дрели или шуруповерта, которым буду выполняться отверстия в металле. Если вы будете пользоваться дрелью с мощностью до 700Вт у вас не получится сделать сразу большого отверстия. Ручная дрель мощностью до 700Вт лучше всего использовать для высверливания отверстий диаметром до10-13мм.

Важно правильно выбрать обороты дрели или шуруповерта. Ведь при высоких оборотах, ваше сверло просто-напросто сгорит

Так вы его испортите.

Чем больше диаметр сверла, с которым вы работаете, тем меньшую скорость нужно выбирать.

Как правильно сверлить металлические изделия

Одним из самых важных параметров с высверливании отверстия является острота сверла. Если вы приобрели одно из самых дешевых сверл, оно может оказаться тупым и вовсе из мягкого металла, который не даст вам сделать и пару отверстий.

Насколько быстро будет срезаться и тупиться наконечник сверла, зависит скорость сверления, твердость металла, усилия прилагаемого на сверло, и охлаждения.

• При сверлении больших отверстий, предварительно нужно сделать отверстия меньшего диаметра. Так процесс будет намного быстрее, и сверла не будут так быстро тупиться.
• Для точной центровки отверстия, нужно воспользоваться керном, и накернить центр отверстия перед сверлением.
• Для охлаждения рабочей части сверла, нужно воспользоваться машинным маслом. Просто опустите рабочую часть сверла в емкость с маслом. Периодически повторяйте эту операцию. Можно использовать мыльную воду для охлаждения(за счёт снижения силы трения).
• При высверливании глубоких отверстий периодически доставайте сверло и освобождайте его от стружки.

Как сверлить листовой металл

При работе с листовым металлом особых трудностей возникнуть не должно, даже при высверливании отверстий большого диаметра. Единственное, нужно под место сверления подкладывать деревянный брусок, он поможет снять стружку. Когда вы чувствуйте, что почти просверлили металлический лист-уменьшите давление на сверло, это так же поможет уменьшить вероятность возникновения заусенец.

Как правильно делать отверстия в трубах

Основной проблемой при высверливании отверстий в круглых трубах, является сложность перпендикулярного сверления. Это означает, что отверстие с которого началось сверление, не соответствует выходному. Что бы решить эту проблему, нужно применять сверлильный станок, или специальные направляющие, которые можно сделать самому или приобрести готовые.

Как сверлить алюминий

Кто работал с алюминиевыми деталями, знает, что это мягкий металл. Основная проблема при сверлении алюминия, заключается в обильном обертывании стружкой сверла. Из-за этого сверло перестает сверлить и застревает в металле. Что бы избежать этого, нужно чаще доставать сверло из отверстия и снимать стружку.

Как сверлить нержавейку (нержавеющую сталь)

Нержавейка относится к легированной стали, выполнять сверление который не простое дело. Для того, что бы сверление было комфортное, желательно выбирать сверла с кобальтовым наконечником. Сверлить нержавейку нужно на минимальных оборотах, а именно 100-200 оборотов в минуту. Такие обороты дают нужную скорость реза нержавейки и хорошее качество. Если на вашем инструменте нет регулировки оборотов вращения, стоит нажимать кнопку периодически на секунду-две, что не даст быстро разогнаться сверлу.

Если нужно сделать отверстие большого диаметра, нужно применять коронки по металлу, которые дают возможность сверлить только по наружному диаметру отверстия.

Проведение работ

При выполнении обработки сверлением необходимо соблюдать следующие рекомендации:

1. Постоянный контроль за усилием на инструмент. При увеличении нагрузки на металле могут проявляться дефекты в виде трещин и раковин. В результате поломки сверла мастер может получить травму.
2. В процессе обработки не допускается перегрев. Повышение температуры заготовки приведет к изменению структуры металла, в результате чего он становится хрупким.
3. Предварительно перед сверлением подготавливают поверхность детали, кернится место сверления.
4. Если диаметр отверстия превышает 10 мм, то необходимо применить набор инструмента. Начинают с малого диаметра постепенно добиваясь нужного.

В результате соблюдения технологии механической обработки чугунных деталей мастер может добиться отверстий высокой точности.

Обработка заранее подготовленных отверстий

Механическая обработка внутренней поверхности предварительно сделанных отверстий выполняется зенкерованием. Для достижения высокой точности размеров и уменьшения коэффициента шероховатости внутренней поверхности глубоких отверстий эта рабочая операция может производиться многократно.

Наилучшие результаты обеспечивает высокоскоростное зенкерование на растяжение, когда оправка для закрепления зенкера нагружается осевым растягивающим усилием. Оно значительно уменьшает вероятность возникновения вибрационных колебаний, которые могут влиять на отклонение рабочего инструмента от заданного положения. В этом случае количество отдельных рабочих операций значительно сокращается, а качество и точность обработки поверхности улучшаются.

Рассверливание

Рассверливание отверстия является подвидом обычного сверления. По своей сути – это расширение размера отверстия, проделанного ранее. Рассверливание отверстий также делают сверлами.

Во время литья образуется окалина. При ковке и штамповке в различных местах металлической заготовки возникает неоднородное внутреннее напряжение. Это приводит к тому, что во время обработки сверло подвергается постоянно меняющимся нагрузкам. А это способно вызвать смещение оси сверла или и вовсе его поломку.

Если обрабатывать отверстия подобным методом (сверление и рассверливание), то можно добиться X квалитета (измерение точности). Шероховатость после сверления у стенок отверстия возможна в рамках показателя не более Rz 80.

Как засверлиться в нужном месте?

Если немного подумать над этим вопросом, то ответ должен посетить вашу голову даже без подсказки. Ну мне так кажется по крайней мере. Но если думать неохота, то читайте.

Для этого дела потребуется керн. Это инструмент из прочной стали, имеющий цилиндрическую форму и острие на конце.

Приставляем острие к желаемому месту сверления и ударяем по крену с другой стороны молотком несколько раз.

Теперь, когда вы закернились, приставляете к полученной на поверхности неровности сверло и начинаете сверлить — кончик никуда не убежит.

Как измерить диаметр сверла

Вы можете видеть размер сверла в виде штампа или гравировки на хвостовике. Но так как эта маркировка размещается близко к окончанию хвостовика, она со временем стирается. У вас накопится несколько сверл, размер которых уже нельзя определить. Приблизительно можно это сделать при помощи измерительной ленты или линейки, но гораздо точнее это получится электронным штангенциркулем (нониусом).

Прибор пригодится и для промера толщины слоя, размера отверстия. Его разрешение 0,05 мм. В продаже есть и механические штангенциркули со шкалой нониус. Электронный прибор сразу отправит данные на ЖК шкалу, где вы его увидите, также вы можете переключиться между дюймовой и метрической системами, а показание измерительных губок можно обнулять, чтобы исправить смещение или износ.

 Pixabay.com

Вверху – механический штангенциркуль, внизу – электронный штангенциркуль

Neiko calipers.

Электронный штангенциркуль с разрешением 0,01 мм и тремя режимами измерения

Технология и оснастка для сверления отверстий большого сечения

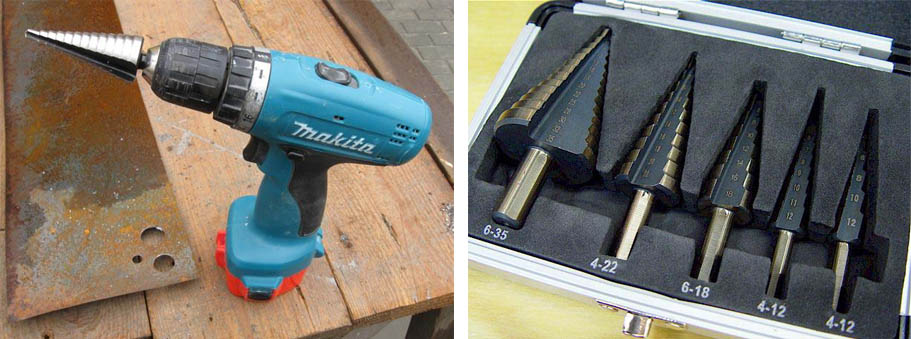

Конусные сверла

Представляют собой инструмент, выполненный в виде совокупности постепенно уменьшающихся к острию цилиндрических участков, соотношение диаметров между которыми принимается таким образом, чтобы снизить усилие при переходе от меньшего диаметра к большему. Сверла обычно изготавливаются двухзаходными, поскольку не предназначены для применения в толстолистовом металле: рекомендуемая толщина заготовки в месте сверления не превышает 2-5 мм, причём последнее касается пластиков.

Конические сверла

Номенклатура конических сверл ограничивается диапазоном 6-30 мм, поскольку при снижении данного размера острие быстро тупится, а обработка более крупных отверстий приводит к резким увеличениям нагрузок на привод (для станка) или на руки работающего (если используется ручной электроинструмент).

Особенность конструкции конических сверл состоит в том, что они выпускаются с двумя исполнениями хвостовиков – круглым и шестигранным. Последний вариант более предпочтителен, поскольку при постоянно возрастающих усилиях инструмент с круглым хвостовиком может проскальзывать в патроне. Это увеличивает опасность поломки, и снижает производительность операции. Вместе с тем такие сверла имеют и ряд преимуществ:

1. Сделать отверстие можно постепенно, без образования заусенцев и острых кромок.
2. Наличие цилиндрических площадок позволяет получать несколько отверстий различного диаметра, используя только одно сверло: достаточно контролировать величину осевой подачи. Это затруднительнее сделать для ручного электроинструмента, поэтому, применяя данный способ, стоит запастись ограничителями перемещения инструментальной головки или патрона.
3. При сверлении конической ступенчатой оснасткой сила резания растет постепенно, поэтому стойкость сильно не снижается. Иное дело – применение гладких конических сверл: они, хотя и проще конструктивно, но требуют (при ручной подаче) значительных усилий.
4. Инструмент пригоден не только для того, чтобы просверлить большое отверстие в металле, но и для производства таких операций как рассверливание, растачивание или зенкование.
5. Поскольку боковые поверхности конических сверл имеют пазы, их можно применять для получения сквозных пропилов в металлических заготовках.

Корончатые сверла

Относятся к оснастке универсального назначения, ибо для установки такого сверла подойдут обычная дрель или шуруповерт. Корончатое сверло состоит из следующих частей:

• Торцевой центровочной насадки, которая производит предварительное сверление отверстия. Опираясь на него, коронка начинает свое действие.
• Хвостовика.
• Собственно коронки.
• Крепежных болтов.

Из-за сборной конструкции корончатые сверла могут использоваться для получения отверстий разного диаметра: достаточно снять одну коронку, и установить другую

Важно, чтобы конечное значение вращающего момента и осевого усилия не превышало тех границ, на которые рассчитана оснастка и оборудование

Корончатые сверла отличаются не только высокой производительностью, но и повышенной долговечностью. Они достаточно жесткие, концентраторы напряжений в них отсутствуют (нет спиральных канавок), а нагрузка распределяется только по кольцевой линии реза металла.

Последовательность получения отверстия с применением корончатого сверла заключается в том, что вначале необходимо сделать центровочное отверстие, а затем – основное. Поэтому рабочий ход шпинделя несколько увеличивается.

Описанный специальный инструмент отличается высокой ценой, причем наибольшим доверием пользователей пользуется оснастка, производимая торговой маркой Bosch. Гнаться за китайскими поделками, привлекающими своей более низкой стоимостью, крайне не рекомендуется.

Как не затупить сверла?

Сверла по металлу становятся тупыми, если во время работы они чересчур сильно нагреваются, из-за чего теряют свою прочность. Нагрев происходит из-за трения. При этом чем быстрее оно крутится, тем больше греется.

Отсюда очевидное правило — нужно сверлить на низких оборотах дрели. Они должны составлять не более 1000 в минуту. Но кто же это измерит во время работы? Поэтому просто не давите кнопку пуска на полную. Правильную скорость можно оценить так: глаз должен видеть вращение сверла. То есть имеющиеся на нем канавки не должны для зрения сливаться в одно целое.

При работе с толстыми заготовками не обойтись без дополнительного охлаждения. Его обеспечивают специальные смазки или пасты, которые добавляют в место сверления, либо в них окунают сверло. Кроме того, они не только охлаждают, но и смазывают наконечник, благодаря чему трение становится меньше.

В бытовых условиях иметь специальные смазки и пасты нет необходимости. Можно обойтись обычным машинным маслом.

Таким образом, используйте керн, сверлите на низких оборотах и добавляйте смазку или масло, и тогда это дело покажется вам легкой прогулкой.

Ну и еще несколько советов по этой теме.

Можно ли шуруповертом сверлить бетон — Строительство и ремонт

Во время многих строительных процессов возникает потребность в сверлении бетона. Инструмент, который может справиться с подобной задачей — шуруповерт.

Чем сверлить бетон: дрелью, коронкой, шуруповертом

Каждый человек, который хоть раз сталкивался с необходимостью сделать в стене отверстие определенного размера, задавался вопросом о том, какие же инструменты необходимо для этого использовать.

Действительно, не так-то просто сделать даже самое небольшое отверстие вручную, не имея достаточных знаний о том, чем сверлить бетон, и что для этого нужно использовать.

Правильно выбранный инструмент и исходный материал в этом деле очень важен, ведь от него зависит исход всего процесса. Наша статья поможет вам понять, как сверлить бетонную стену.

Если вы собрались просверлить отверстие в бетонной стене, вам предстоит как следует подготовиться к работе. Я советую начать с выбора инструмента. В такой ситуации имеется лишь два возможных варианта – ударная дрель или же перфоратор. Естественно, перфоратор будет более предпочтительным решением, ведь первоначальная функция данного инструмента – это пробивать бетон или камень, создавать отверстия различного диаметра.

Особенность инструмента – возможность создавать отверстия большого диаметра, в то время как стандартная дрель не может перешагнуть порог сверления отверстий с диаметром более чем двенадцать сантиметров. Если же речь заходит о таком нестандартном материале, как пенобетон, стоит отдать предпочтение дрели, так как стена будет безвозвратно повреждена, если воздействовать на нее перфоратором.

Безударная дрель будет совершенно бесполезна для таких работ, мало того, в процессе инструмент может быть сломан.

Конечно же, если сверление нескольких отверстий – это такая большая необходимость, то при отсутствии перфоратора можно обойтись и дрелью, которая позволит вам просверлить бетонную стену при определенных навыках. Однако, если предполагаются долгосрочные работы, то все же стоит приобрести нужный инструмент.

Таким образом, вы сэкономите массу времени и сил, ведь не придется долго возиться с тем, чтобы просверлить стену устройством, не рассчитанным на такие большие нагрузки. Если все же вам пришлось по какой-то причине использовать дрель, то стоит запомнить одну особенность работы с ней – используйте только победитовое сверло по бетону, у которого наконечник покрыт напылением, созданным на основе твердых сплавов.

Есть такие мастера, которые умеют делать отверстие в бетоне шуруповертом. Это вполне реально, если выбрать подходящий инструмент, например, Милуоки 2604. При должной сноровке такой аппарат обеспечит вам и сверление с ударом, и вкручивание. Он вполне пригоден для всяких мелочей, но для выполнения большого объёма работ по бетону не подойдет.

Полезные приемы при сверлении

Для работы с каленой сталью могут применяться самые различные технологии. Наиболее распространенные технологии характеризуются следующими особенностями:

1. Обработка поверхности кислотой. Эта технология характеризуется длительным применением, так как для снижения твердости поверхности требуется довольно большое количество времени. Для травления может применяться серная, хлорная или другая кислота. Процедура предусматривает создание бортика, который будет сдерживать применяемое вещество в зоне резания. После длительного воздействия металл становится более мягким, можно будет провести сверление при использовании обычного варианта исполнения.
2. Можно использовать сварочный аппарат для достижения поставленной цели. При воздействии высокой температуры металл становится более мягким, что значительно упрощает процедур.
3. Чаще всего применяется специальное сверло. В продаже встречаются варианты исполнения, которые можно применять для обработки каленой стали. При их изготовлении используется металл с повышенной устойчивостью к износу и воздействию высокой температуры. Однако, сложность изготовления и некоторые другие моменты определяют то, что стоимость специального инструмента довольно высока.

Кроме этого, для достижения поставленной цели часто приобретается пробойник. С его помощью можно сделать небольшой отверстие, что упростит дальнейшее сверление.
