Как устроен регулятор оборотов дрели

Возможные неисправности

Если работа дрели стала ухудшаться, стоит провести ее диагностику. Сначала необходимо проверить привод на различные повреждения. Также в первую очередь проверяется наличие напряжения в сети, от которой питается прибор.

Аккумуляторные модели можно продиагностировать при помощи специального прибора – тестера. Напряжение, которое указывается производителем, должно соответствовать значению, выдаваемому тестирующим прибором.

При меньшем напряжении следует заменить аккумуляторную батарею. Самые часто встречаемые неисправности дрели:

проблемы, возникающие при неисправности механизма кнопки;
поломка двигателя;
износ щеток.

Если знать, как осуществляется подсоединение кнопки инструмента, можно легко справиться с поломкой, связанной с этой деталью. Также следует помнить, что множество проблем, которые возникают при работе дрели, связаны с запыленностью прибора. Его следует чистить после каждого использования. В противном случае инструмент прослужит намного меньше.

Работа инструмента без кнопки

Дрель можно подключить напрямую, минуя блок управления. Кроме плоской и крестовой отвёрток дополнительно понадобятся изолента с канцелярским ножом. Для более капитального подключения можно привлечь паяльник.

Аккуратно извлекаем пусковой блок по инструкции, указанной выше. Отсоединяем провода, подключённые к кнопке, и соединяем их между собой. Если предполагается активное использование инструмента, то жилы необходимо спаять. Для разовых работ достаточно обычного скручивания и изоляции. Спайку лучше закрывать кембриком.

Обмотка включает в себя две пары проводов. Те жилы, которые идут по диагонали (от катушек), подключаем к щёткам и изолируем места соединений. Другую пару подсоединяем к кабелю питания.

Переделка шуруповерта своими руками

Рассмотрим вариант с выносным блоком питания

Использование блока питания от персонального компьютера. На радиорынке за небольшую стоимость можно приобрести старый блок питания от персонального компьютера. Нужен вариант формата «АТ», который нужно было выключать клавишей после выхода из операционной системы.

Пользователи со стажем помнят такие системные блоки. Преимущество такого БП еще и в том, что там указана честная мощность. Если написано 300W – значить можно смело снять с 12-вольтового выхода 15-16 ампер (снова обращаемся к закону Ома). Этого вполне достаточно для питания среднего шуруповерта.

Такие блоки имеют в комплекте кнопку включения. Еще одно преимущество – наличие вентилятора охлаждения и продвинутой системы защиты от перегрузки. Если вы будете прятать источник питания в красивый корпус – не забудьте оставить отверстие для вентиляции.

Подключение очень простое. Черный провод (-), желтый провод (+12V).

Ограничения – шуруповерт с напряжением питания выше 14 вольт, работать не будет.

Использование зарядного устройства для автомобильного аккумулятора. Принцип тот же, что и с использованием компьютерного блока питания. Надо приобрести старый блок заряда для стартерных батарей. Современная мода на компактные импульсные зарядники оставила за бортом аналоговые линейные приборы, с ручной регулировкой напряжения и тока заряда. Поэтому такой прибор можно приобрести на автомобильном рынке за символическую стоимость.

Хорошо, если напряжение можно регулировать плавно – в таком случае, ваш импровизированный блок питания подойдет к любому шуруповерту. Переделка его на сетевой инструмент сводится к подключению входа электромотора к силовым клеммам зарядного устройства.

Изготовление самодельного блока питания. Если вы знакомы с принципами построения электрических схем – можно самостоятельно изготовить блок питания. Схема, дающая общие понятия – на иллюстрации.

Трансформатор можно подобрать от старого лампового телевизора, или другой бытовой техники. Мощность по 220 вольтам 250-350W. Главное, блок питания – донор не должен быть импульсным.

Напряжение на вторичной обмотке 24-30 вольт. Вторичная обмотка выполняется из провода соответствующего сечения. Впрочем, если ток выходной обмотки будет не менее 15 ампер (см. спецификацию трансформатора) – беспокоиться не о чем. После потерь на диодном мосту (1-1,5 В на диоде) вы получите требуемое значение на выходе.

Если вы имеете электротехническое образование – произведите расчет самостоятельно. Или практическим способом: подключив в качестве нагрузки лампу накаливания 220 вольт 100W, замерьте напряжение на выходе. Если оно превышает потребности шуруповерта – уменьшите количество витков вторичной обмотки трансформатора.

Простейший регулятор оборотов электродвигателя своими руками

Изготавливая различные самоделки, приходится сталкиваться с рядом проблем и поиском их решений. Так и в случае с различными приспособлениями, которые имеют в своей конструкции коллекторный электродвигатель.

Очень часто нужно сделать так, чтобы двигатель имел регулируемые обороты. Для этих целей используется регулятор (контроллер) оборотов двигателя, который можно собрать своими руками.

Представленный ниже регулятор для электродвигателей позволяет не только обеспечить плавный пуск мотора и степень регулировки оборотов, но и защитить двигатель от перегрузок. Работать контроллер может не только от 220 Вольт, но и от пониженного напряжения, вплоть от 110 Вольт.

Как отсоединить старую кнопку?

Для ее отсоединения понадобится тонкая шлицевая (прямая) отвертка и булавка. Отверткой откручиваем имеющиеся болты, которые зажимают кабеля, идущие от сетевой вилки.

Огромный выбор электроинструмента и бензотехники по низким ценам. Бесплатная доставка до вашего региона. Оплата при получении либо онлайн.

Остальные провода закреплены пружинным зажимом. Для их отсоединения нужно в углубление, где находится клемма, продеть острие булавки. Благодаря такому действию происходит расжатие клеммы и провод вынимается вместе с булавкой.

При отсоединении советую вам оставить на месте провода, идущие от конденсатора, чтобы не забыть, к каким контактам он крепится. Поскольку он кроме как к клеммам кнопки больше никуда не прикреплен, их можно извлечь вместе и в таком виде нести в магазин, чтобы купить новый экземпляр. После покупки первым делом воткните конденсатор на новое место, после чего о нем можно не думать.

Налаживание

Несмотря на наличие нескольких подстроечных элементов, проблем при наладке не бывает. Сначала переводят тумблер SA2 в замкнутое положение. Движки подстроечных резисторов R5 и R6 устанавливают в среднее положение.

Движки переменных резисторов R2 и R3 устанавливают в положение, соответствующее минимальному сопротивлению. Уменьшая сопротивление подстроечного резистора R4, добиваются устойчивой работы РЧВ. В некотором положении движка R4 наступает срыв работы задающего генератора и РЧВ, поэтому движок возвращают немного назад, чтобы иметь запас устойчивости.

Проверяют работу РЧВ и при максимальном сопротивлении резисторов R2 и R3. К сожалению, конденсаторы типа МБМ не обладают долговременной стабильностью емкости и имеют не очень хорошую термостабильность. Поэтому если электроинструмент будет использоваться не в помещении, то в качестве С1 лучше сразу поставить К73-17.

Далее движки резисторов R5 и R6 устанавливают в такое положение, при котором в режиме стабилизации оборотов (контакты SA2 разомкнуты) дрель устойчиво работает и на малых и на больших оборотах. Неправильно настроенная схема приводит к “рывкам” при работе дрели, особенно на малых оборотах.

Регулировка резисторами R5 и R6 имеет определенную взаимозависимость, поэтому может понадобиться повторение процедуры настройки. Конечно, после наладки подстроечные резисторы R4-R6 лучше заменить постоянными, так как при вибрации дрели контакты движков со временем начнут сбоить.

Из-за вибрации необходимо повышенное качество сборки РЧВ. Наилучший вариант, когда РЧВ расположен как можно ближе к самой дрели для оперативной регулировки оборотов.

Многолетняя эксплуатация данных РЧВ совместно с дрелями разных типов и мощности подтвердила их высокую надежность и удобство в работе. Особенно ценным оказался режим стабилизации оборотов при выполнении отверстий большого диаметра.

А.Г. Зызюк. г. Луцк, Украина. Электрик-2004-11.

Литература:

Зызюк А.Г. Стабилизация сетевого напряжения на се-ле//Рад’юаматор. – 2002. – №12. – С.20.
“Радиоаматор” – лучшее за 10 лет (1993-2002). – К.: Радіоаматор, 2003. – С.226-228.
Титов А. Стабилизированный регулятор частоты враще-ния//Радио. – 1991. – №9. – С.27.
Силовые трансформаторы типа ТС//Электрик. – 2003. -№11. – С.19.
Зызюк А.Г. Об индуктивности тороидальных катушек на ферритовых сердечниках//Электрик – 2004. – №. – С.

Симисторный регулятор

За обороты установки во время включения дрели отвечает симисторный регулятор, находящийся в кнопке запуска. Монтируется данный регулятор в корпусе кнопки и располагается на подкладке, выполненной из текстолита. Плата обустроена так, что обладает незначительными габаритами, это и позволяет полностью расположить ее в пространстве курка. После задействования кнопки включения в регуляторе аппарата происходит немедленный разрыв, в этот момент замыкание цепи осуществляется за мизерный промежуток времени. И регулятор не способен повлиять на вариацию напряжения, однако при этом подвергается изменению среднеквадратичный уровень напряжения.

Рисунок 2. Запчасти дрели.

Параллельно с этим на управляющий электрод симистора поступает напряжение синусоидальной формы. В период, когда его уровень оказывается больше напряжения функционирования симистора, последний открывается, что указывает на замыкание цепи, в этот момент ток поступает через нагрузку.

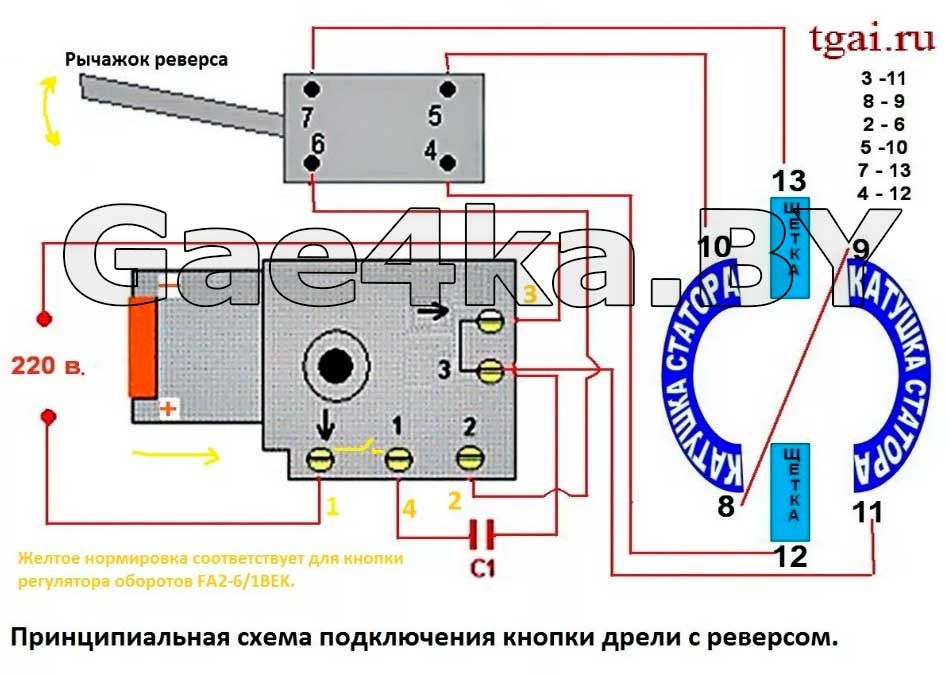

Схема подключения проводов и подключение кнопки установки в различных моделях от разных заводов-производителей способны отличаться. Наиболее упрощенная из всех схем и та, что лучше всего показывает принцип работы, приведена на рис. 3. Один провод из шнура питания подсоединяется к регулятору оборотов. На представленном рисунке видна электрическая схема аппарата, где «рег. обор.» — регулятор оборотов, «1-я ст. обм.» — первичная статорная обмотка, «2-я ст.обм.» — соответственно, вторичная, «1-я щет.» — первая щетка.

Для того чтобы не запутаться, следует помнить, что регулятор оборотов и система управления реверсом представлены совершенно разными составляющими инструмента, которые в некоторых моделях даже обладают отдельными корпусами.

Рисунок 3.Типовая схема регулятора оборотов дрели.

К регулятору оборотов подходят лишь 2 провода. А тот, что выходит из регулятора оборотов, подсоединяется к началу первички статора. При отсутствии реверса концовка первички спрягалась бы со щеткой ротора, а вторая щетка была бы сопряжена с началом вторички статора. Концовка вторички проходит ко второму проводу шнура, от которого запитывается дрель во время работы.

Ротор начинает работать в другом направлении в момент, когда конец первички подсоединяется ко второй щетке. В системе реверса подобное подключение и осуществляется, по этой причине щетки ротора сопрягаются с обмотками статора посредством него. На рис. 4 изображена схема подключения реверса аппарата. Провода в количестве 4 шт. идут к щеткам ротора, те из них, что обладают серым цветом, уходят к концу первички и началу вторички.

Система корректировки оборотов аппарата предполагает наличие конденсатора и подсоединение к регулятору проводов, которые исходят от розетки. Если брать в расчет установку из примера, то применяются исключительно два контакта, которые располагаются снизу. Система при этом полностью лишена конденсатора, а второй провод шнура подсоединяется непосредственно к статорной обмотке.

Электрическая дрель является одним из самых распространенных инструментов в домашнем хозяйстве. И очень плохо, когда она вдруг перестает работать. В таких случаях очень хочется провести ремонт дрели своими руками.

Конструкция дрели или перфоратора достаточно проста. Разные модели инструмента в основном отличаются только различием в компоновке деталей и качестве их изготовления. Универсальность используемого принципа работы и конструкций позволяет произвести самостоятельный ремонт дрели в большинстве случаев неисправностей.

Как заменить щетки: работа за пару минут

Но дрель может не работать и из-за банальных неисправностей – например, из-за щеток внутри двигателя. А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая – вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны. К слову, существуют модели, корпус которых можно не разбирать – в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки.

Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток

Важно, чтобы вы не дожидались полного износа щеток – проверяйте их время от времени. А все за счет того, что возникает риск образования зазора между щетиной и коллектором

В итоге эта деталь начнет перегреваться и со временем отпадет – значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Читать также: Стол для торцевой пилы своими руками

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
диэлектрическая бумага для изоляции обмотки от сердечника;
лак для заливки катушек;
паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Детали

Резисторы R2 и R3 могут быть любого типа (регулировочная характеристика А), но лучше использовать повышенной надежности, ведь крутить их приходится часто. Автор использовал ПП2-12, ППБ-2А, ППБ-3. Резисторы R1 и R8 типа МЛТ-2, R7 – МЛТ-0,125.

Резисторы R9, R10 могут быть любого типа и исполнения, важно, чтобы они выдерживали режим максимальной мощности электроинструмента: Р=I2R, где I – максимальный ток, потребляемый дрелью, а R – сопротивление параллельной пары R9, R10. Стабильность их сопротивления гарантирует и стабильность числа оборотов РЧВ

Автор использовал как ПЭВ-7,5 (2 шт. по 9,1 Ом для дрели мощностью 350 Вт), так и С5-35, С5-36, С5-37 и др. Хорошо себя зарекомендовали и самодельные резисторы, изготовленные из кусков нихромового провода, намотанные на негодном резисторе ПЭВ.

При эксплуатации дрели удобно, когда в схеме установлены два переменных резистора R2 (1,5 кОм) и R3 (6,8 кОм). Неизвестный фабричным РЧВ режим стабилизации оборотов таит в себе скрытые возможности его применения (например, точная установка требуемого числа оборотов на валу двигателя при увеличении механической нагрузки).

Плата (рис.2) рассчитана на установку подстроечных резисторов типа СП3-1б или СП3-27а, б, конденсаторов типа МБМ (С1, С3), К50-16 (С2), К73-17 на напряжение 63 В (С4).

Рис. 2. Печатная плата для схемы регулировки частоты вращения двигателя электродрели 220В.

Диоды VD1-VD4, VD6 можно заменить другими выпрямительными, например КД105 (с любым буквенным индексом), КД102, КД104 (с обратным напряжением более 100 В). Хорошо подходят импортные малогабаритные 1N4004-1N4007.

В данной схеме транзистор КТ117 своим биполярным вариантом (КТ315+КТ361, КТ3102+КТ3107) не заменялся, поэтому рекомендаций в этом плане автор не дает.

У многих возникали вопросы из-за неверной цоколевки КТ117, которая приведена в схемах телевизора 3-4УСЦТ, поэтому на рис.1 приведена правильная цоколевка. Транзистор VT2 можно заменить любым биполярным структуры n-p-n кремниевым с икэ.макс>15 В и h21 >50.

Импульсный трансформатор намотан на ферритовом кольце М2000НМ1 типоразмера К20х10х5. Наматывать его двойным проводом стоит только в том случае, если используется провод с двойной изоляцией, например, ПЭЛШО 00,25…0,3 мм. Для обычного эмальпровода (ПЭЛ, ПЭВ и др.) лучше, если обмотки хорошо изолированы между собой.

Сначала наматывают одну обмотку, затем прокладывают несколько слоев лакоткани, и только тогда – вторую обмотку. Обе обмотки содержат по 100 витков. О расчете тороидальных катушек на ферритовых сердечниках рассказано в .

Устройство угловой шлифовальной машины

Для понимания работы механизма и почему возможны поломки, нужно иметь представление, хотя бы схематичное, об основных составляющих инструмента.

Независимо от модели, производителя и технических характеристик, любая болгарка имеет такие детали:

Подвижная часть электродвигателя, она называется якорем, или, что будет технически верно, ротором. Как правило, этот элемент совмещён с рабочим валом, передающим крутящий момент.
Контакты коллектора, являющегося коммутационной платой, через которые снимается напряжение с токосъёмников.
Щётки, прижимающиеся к нему, обеспечивают электрический контакт. При слабом нажатии они начинают сильно искрить.
Внутренняя неподвижная обмотка — статор. Вращение в ней якоря достигается за счёт электромагнитной индукции.
Механический понижающий редуктор для регулировки скорости.
Прочие компоненты: корпус, обычно пластмассовый, рукоятки, пусковая кнопка, питающий кабель.

Как рабочий инструмент, УШМ подвергается высоким нагрузкам и повышенным временем непрерывной эксплуатации. Внутрь корпуса, несмотря на максимальную герметичность, периодически попадает пыль, мелкие осколки обрабатываемых материалов, окалина. Это негативно влияет как на механические детали, так и на электрическую часть.

Вследствие этого происходит загрязнение токопроводящих частей и постепенное выгорание ламелей коллектора из-за его перегрева. В свою очередь, это приводит к разрушению токосъёмных щёток, о чём просигнализирует повышенное искрение.

Когда пора менять щетки

При выполнении бытовых работ срок эксплуатации щеток достигается в среднем 80-120 часов. Однако вести счет работы дрели бессмысленно, поэтому будет актуально использовать специальный индикатор износа щеток, это в случае если инструмент не оснащен автоматическим отключением при износе.

Понять, что щетки износились можно и при использовании топовой модели. Первая причина – это большое количество искр при работе возникающих в области коллектора. Также снижается мощность дрели, инструмент просто не набирает обороты, и качество работы теряется.

Если вынуть щетки, то можно заметить износ невооруженным взглядом, при этом щетки для дрели заменяются обе, даже если они износились неравномерно. Замена щеток предполагает тщательную очистку коллектора от нагара и графитовой пыли, осевшей в процессе работы. Очищение проводится бензином или этиловым спиртом. Чтобы уменьшить искрение необходимо притереть щетку к коллектору, для этого используется мелкозернистая наждачная бумага, которая сглаживает неровности на поверхности щетки.

При замене щеток нужно учитывать степень твердости щетки и самого коллектора. Если коллектор жесткий, то нецелесообразно на него ставить мягкие угольные щетки, которые слишком быстро износятся. Поэтому лучше всего приобретать щетки от самого производителя инструмента.

Особое внимание стоит уделить узлу щеткодержателя, который состоит из контакта, прижимного устройства и профиля. Если состояние пружины прижимного устройства выглядят ненадежно, лучше их заменить

Слабость прилегания пружины может привести к искрению, что повлечет износ коллекторных пластин, а также если она отскочит, то может привести к серьезным ремонтным работам электроинструмента.

Заменить щетки самостоятельно или прибегнуть к помощи специалиста – дело сугубо индивидуальное. Однако обслуживание дрели в сервисном центре не дешевое удовольствие, поэтому многие мастера приловчились заменять щетки самостоятельно.

Использование дрели в качестве станка

Рисунок 1. Типовая схема регулятора оборотов дрели.

Ручная дрель может применяться нестандартно. На ее основе делают разнообразные станки: сверлильный, шлифовальный, циркулярный и другие

В таких станках функция регулирования оборотов является очень важной. У большинства бытовых дрелей обороты регулируются кнопкой пуска аппарата

Чем сильнее она нажата, тем выше обороты. Но фиксируются они только на максимальных значениях. Это в большинстве случаев может оказаться существенным недостатком.

Можно выйти из данной ситуации путем самостоятельного изготовления выносного варианта регулятора оборотов. В качестве регулятора вполне можно применить диммер, который обычно применяют для регулировки освещенности. Схема регулятора довольно проста и представлена на рис. 1. Для его изготовления нужно к розетке присоединить провода разной длины. Длинный провод другим концом присоединяется к вилке. Остальное собирается по схеме. Рекомендуется использовать дополнительный автоматический выключатель, который отключит устройство в случае аварии.

Самодельный регулятор оборотов готов. Можно выполнить пробный пуск. Если он работает нормально, можно поместить его в подходящего размера коробку и закрепить на станине будущего станка в удобном месте.

Устройство и описание ДПТ

Конструктивно электродвигатель постоянного тока устроен по принципу взаимодействия магнитных полей.

Самый простой ДПТ состоит из следующих основных узлов:

Двух обмоток с сердечниками, соединенных последовательно. Данная конструкция расположена на валу и образует узел, называемый ротором или якорем.
Двух постоянных магнитов, повёрнутых разными полюсами к обмоткам. Они выполняют задачу неподвижного статора.
Коллектора – двух полукруглых, изолированных пластин, расположенных на валу ДПТ.
Двух неподвижных контактных элементов (щёток), предназначенных для передачи электротока через коллектор до обмоток возбуждения.

Рисунок 1. Схематическое изображение простейшего электродвигателя постоянного тока. Рассмотренный выше пример – это скорее рабочая модель коллекторного электродвигателя. На практике такие устройства не применяются. Дело в том, что у такого моторчика слишком маленькая мощность. Он работает рывками, особенно при подключении механической нагрузки.

Статор (индуктор)

В моделях мощных современных двигателях постоянного тока используются статоры, они же индукторы, в виде катушек, намотанных на сердечники. При замыкании электрической цепи происходит образование линий магнитного поля, под действием возникающей электромагнитной индукции.

Для запитывания обмоток индуктора ДПТ могут использоваться различные схемы подключения:

с независимым возбуждением обмоток;
соединение параллельно обмоткам якоря;
варианты с последовательным возбуждением катушек ротора и статора;
смешанное подсоединение.

Схемы подключения наглядно видно на рисунке 2.

Рисунок 2. Схемы подключения обмоток статора ДПТ

У каждого способа есть свои преимущества и недостатки. Часто способ подключения диктуется условиями, в которых предстоит эксплуатация электродвигателя постоянного тока. В частности, если требуется уменьшить искрения коллектора, то применяют параллельное соединение. Для увеличения крутящего момента лучше использовать схемы с последовательным подключением обмоток. Наличие высоких пусковых токов создаёт повышенную электрическую мощность в момент запуска мотора. Данный способ подходит для двигателя постоянного тока, интенсивно работающего в кратковременном режиме, например для стартера. В таком режиме работы детали электродвигателя не успевают перегреться, поэтому износ их незначителен.

Ротор (якорь)

В рассмотренном выше примере примитивного электромотора ротор состоит из двухзубцового якоря на одной обмотке, с чётко выраженными полюсами. Конструкция обеспечивает вращение вала электромотора.

В описанном устройстве есть существенный недостаток: при остановке вращения якоря, его обмотки занимают устойчивое. Для повторного запуска электродвигателя требуется сообщить валу некий крутящий момент.

Этого серьёзного недостатка лишён якорь с тремя и большим количеством обмоток. На рисунке 3 показано изображение трёхобмоточного ротора, а на рис. 4 – якорь с большим количеством обмоток.

Рисунок 3. Ротор с тремя обмотками

Рисунок 4. Якорь со многими обмотками

Подобные роторы довольно часто встречаются в небольших маломощных электродвигателях.

Для построения мощных тяговых электродвигателей и с целью повышения стабильности частоты вращения используют якоря с большим количеством обмоток. Схема такого двигателя показана на рисунке 5.

Рисунок 5. Схема электромотора с многообмоточным якорем

Коллектор

Если на выводы обмоток ротора подключить источник постоянного тока, якорь сделает пол-оборота и остановится. Для продолжения процесса вращения необходимо поменять полярность подводимого тока. Устройство, выполняющее функции переключения тока с целью изменения полярности на выводах обмоток, называется коллектором.

Такой же принцип коммутации питания обмоток используются во всех коллекторах, в т. ч. и в устройствах с большим количеством ламелей (по паре на каждую обмотку). Таким образом, коллектор обеспечивает коммутацию, необходимую для непрерывного вращения ротора.

В современных конструкциях коллектора ламели расположены по кругу таким образом, что каждая пластина соответствующей пары находится на диаметрально противоположной стороне. Цепь якоря коммутируется в результате изменения положения вала.

Как подбирать запчасти для замены

Отсутствие сопротивления указывает на обрыв. Подключение кнопки электродрели О принципе работы регулятора оборотов читайте в статье устройство дрели. Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов. На ней видно имеющийся регулятор оборотов электрдвигателя с регулятором обратного хода ротора, реверсом. Этот узел забивается пылью при проведении работ.

В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку. Статор выполнен из электротехнической стали высокой магнитной проницаемости.

Бывает много случаев когда по параметрам кнопки совпадают а при установке в корпусе дрели просто не подходят.

При выполнении замены кнопки следует учитывать, что схема может иметь довольно простое устройство, а может быть выполнена с реверсом. При износе этих узлов, понижающая пара редуктора испытывает повышенные нагрузки.

А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Дрели разные по типу, по мощности кстати покупая новую кнопку дрели, надо учитывать мощность инструмента, иначе кнопка долго не прослужит. Исключить этот пробел поможет данная статья. ВЕС без токоподводящего кабеля, патрона и доп. А что внутри

Ремонт дрели своими руками – типовые электрические неисправности

Для получения доступа внутрь, необходимо снять половинку корпуса. Верхней считается та часть, со стороны которой расположены головки крепежных винтов. На нижней части останутся закрепленные механизмы и электропроводка.

Электрическая схема дрели проста, и не требует отдельного рассмотрения.

Исключение составляют варианты с электронным переключателем реверса и регулятором оборотов. Эти узлы выполнены в виде отдельных модулей, и меняются целиком. Поэтому с точки зрения ремонта их можно рассматривать как единую деталь.

Сетевой провод

Если дрель не включается вовсе, или питание пропадает при изменении положения инструмента – это контактная проблема. Возможно, внутри резиновой оболочки оборвался один из проводов. Целостность кабеля проверяется тестером или цепью из лампочки с батарейкой.

А после подсоединения тестера, как раз необходимо подергать и посгибать провод для поиска скрытого обрыва. После локализации повреждения, часть кабеля обрезается, заново разделываются контакты, и производится подключение.

Если обрыв произошел в середине провода – его следует заменить. Можно восстановить место обрыва с помощью пайки, обеспечив надежную изоляцию места ремонта.

Ремонт кнопки дрели

При всей простоте конструкции – неисправная кнопка может механически препятствовать включению. Клавиша перемещается в колодце, и с помощью пальца-толкателя замыкает контактную группу выключателя.

Этот узел забивается пылью при проведении работ. В какой-то момент перемещение клавиши может быть заблокировано, и контакты не будут замыкаться. Блок можно продуть сжатым воздухом, или разобрать и вычистить кистью.

Если это не помогло – производим ремонт выключателя дрели. Для доступа к контактам снимите боковую стенку узла. Это можно сделать с помощью тонкой плоской отвертки.

В первую очередь проверьте целостность контактных групп – возможно один из контактов отломится от клеммы. Осмотрите накладку контакта – она может стереться или обуглиться. При необходимости зачистите ее, намотав на жало отвертки мелкую наждачную бумагу.

При критических повреждениях блок подлежит замене.

Щеточный узел

Питание на ротор электродвигателя подается с помощью токосъемных щеток. Они выполнены из графитовых составов, и устойчивы к истиранию. Тем не менее, у всего есть свой ресурс.

При критическом износе (определяется визуально), щетки перестают выполнять свою задачу и подлежат замене. Это несложная и стандартная процедура под силу даже домохозяйке.

Если износ небольшой, но в дрели искрят щетки электродвигателя – проверьте состояние коллектора ротора.

Для обслуживания ротора двигателя, его необходимо аккуратно извлечь из статора.

Если контакты обуглены или загрязнены окалиной – прочистите их наждачной бумагой по ходу вращения двигателя. Причиной обгорания может быть загрязнение мелкой пылью или длительная работа не предельных нагрузках.

Прозвоните сопротивление между соседними ламелями. Оно должно быть одинаковым.

Затем следует проверить обмотки на предмет электрического замыкания с корпусом магнитопровода.

При наличии проводимости – следует перемотать неисправную обмотку. То же самое относится к обрыву проводки. Перемотку можно заказать в профильном сервисе или осуществить самостоятельно.

Для этого не обязательно иметь схему двигателя (хотя это не проблема). Достаточно посчитать количество витков обмотки и замерять диаметр проволоки.

Ремонт статора

При перегреве может расплавиться лак, изолирующий витки основной обмотки, и произойдет межвитковое замыкание. Обмотка перегорит, и двигатель перестанет работать. Проверка, как в предыдущем описании. Прозваниваем обмотки (их может быть две или три), при необходимости перематываем.
