Как выкрутить сломанный болт?

Подготовка перед выворачиванием обломка

Но не торопитесь сразу приступать к вывинчиванию. Перед этим необходимо принять меры, которые облегчат ваши прилагаемые усилия.
Перво наперво сбрызнем проникающей смазывающей жидкостью место слома. Это может быть любой «жидкий ключ», WD-40. Немного подождем.
Далее, чтобы немного снять внутренние напряжения, газовой горелкой хорошенько прогреем обломок и место вокруг.
Ну а далее перейдем непосредственно в вывинчиванию обломка шпильки или болта.

Первый способ: плоская отвертка и молоток

Это самый простой способ, но он не всегда подходит. Примерно в половине случаем шпилька обламывается с торчащим осколком, за который как раз и можно зацепиться.
Берем плоскую отвертку, упираем её в осколок и ударными движениями под углом в сторону вывинчивания резьбы аккуратно поворачиваем обломок.
Такой метод подходит если не требуется большого усилия для вывинчивания. Если усилия не достаточно, то переходим ко второму способу.

Способ второй: пробуем вывинтить зубилом

Этот способ похож на первый, только вместо отвертки берем зубило. Точно также упираем в оскол и ударными движениями производим выворачивание.
Зубило дает возможность создать большее усилие по сравнению с отверткой.

Третий способ: керн и молоток

Если обломок болта не имеет осколов, или даже обламывание произошло чуть ниже конечной поверхности резьбы, то тут можно попробовать воспользоваться керном.

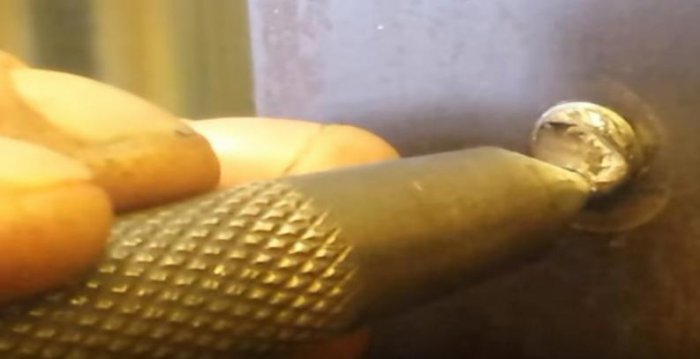

Упираем керн в поверхность обломка со смещение и ударами под углом производим выворачивание, пока обломок нельзя будет зацепить плоскогубцами или другим инструментом.

Четвертый способ: привариваем гайку сваркой

На мой взгляд это самый действенный и быстрый вариант, но при наличии у вас сварочного аппарата. Суть его состоит в том, чтобы наварить сверху гайку на обломок болта.
Итак, чтобы это сделать берем гайку, но не такого же размера, а на пару единиц больше. То есть, если сломанный болт был на 10, то берем гайку на 12. Нужно это для лучшего и большего места приваривания.
Удерживая гайку кусачками, ставим ее на обломок, но не по центру, а со смещением. Электродом свариваем шпильку с гайкой к одной стороне внутри гайки.
Далее после остывания вывинчиваем обычным гаечным ключом.

Пятый способ: вывинчиваем шпильку экстрактором

Тут также потребуется специализированный инструмент, специально предназначенный вывинчивания сломанных шпилек и болтов — экстрактор.

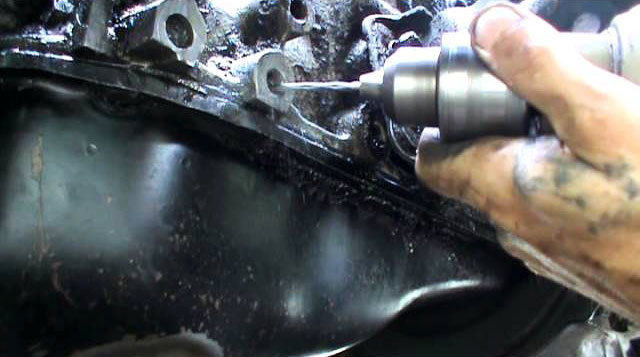

Керним центр шпильки, чтобы сверло не бегало при начале сверления.

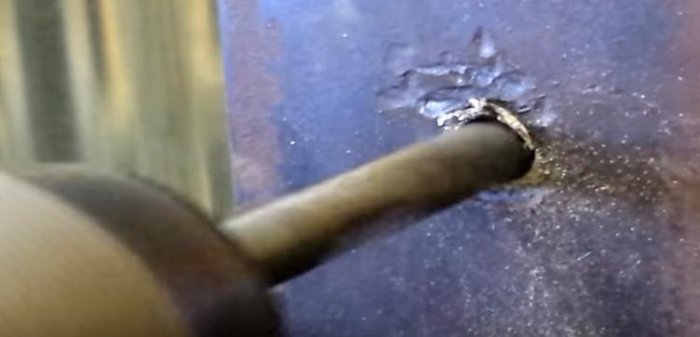

Сверлим отверстие соответствующего диаметра под экстрактор.
Вставляем экстрактор в отверстие и вывинчиваем ключом.

Шестой способ: высверливаем обломок

Способ состоит в том, чтобы подобрать сверло по нижнему диаметру резьбы шпильки и высверлить ее. Очень тяжелый способ, требует сноровки.
Сначала проходимся сверлом меньшего диаметра.
Затем сверлим максимально близким.
Осколки и остатки шпильки выбиваем плоской отверткой.
Такой способ удаления не всегда оправдывает усилия, но вполне заслуживает вашего внимания.

Плоская отвертка и молоток

Доступный метод, эффективный в том случае, если излом произошел выше резьбы и поверхность имеет неровный край. Тогда для извлечения понадобится простой набор инструментов, который найдется в любом гараже.

Очищенную поверхность внимательно изучаем и находим самый большой выступ на площади излома. Плоскую отвертку размещаем под углом, упирая в выбранное место. Для более надежной опоры можно воспользоваться керном, с помощью которого неровность углубляется. После этого несильными ударами аккуратно пытаемся провернуть резьбу. Если сразу сделать этого не получится, силу нужно постепенно увеличивать.

Однако стоит относиться крайне осторожно к этому методу, так как, во-первых, поверхность должна быть достаточно доступной для работы молотка. А во-вторых, нужно аккуратно рассчитывать силу удара, чтобы исключить момент повреждения соседних деталей

Как выкрутить сломанный болт, не повредив резьбу в отверствии :: SYL.ru

Довольно часто при использовании такого крепежа, как болт возникают ситуации, когда головка изделия отламывается, а сам метиз остается внутри. При этом возникает необходимость удалить этот остаток, не повреждая резьбы, чтобы отверстие можно было бы эксплуатировать и далее. Учитывая это, тема о том, как выкрутить сломанный болт, очень популярна и требует более детального рассмотрения.

Виды изломов

Обычно подобный крепеж ломается на месте окончания резьбы, хотя могут быть и исключения. В итоге сам метиз может быть углублен в отверстие, выступать над поверхностью или же сровняться с ней

Исходя из этого, решать, как выкрутить сломанный болт, нужно, обращая внимание именно на этот момент

Поверхностный обрыв

К данному типу поломки относится тот вариант, когда часть метиза выступает над поверхностью. Можно считать, что подобную задачу решить проще всего, не используя радикальные меры. Однако прежде чем производить любое выкручивание сломанного болта, стоит обработать место керосином, чтобы устранить нагар и ослабить контакт поверхностей.

• Если выступ довольно большой, то проще всего использовать инструменты типа плоскогубцев, клещей или струбцины, при помощи которых можно захватить деталь и вывернуть ее по резьбе.
• Некоторые специалисты, отвечая на вопрос, что делать, если сломался болт, который очень плотно сидит в отверстии, рекомендуют использовать сварочный аппарат. С его помощью можно приварить к метизу рычаг, что в результате позволит получить большое плечо для вращательного движения.
• Также можно использовать сверло диаметром немного меньше самого болта. Сверлом проделывают отверстие по центральной оси болта на всю глубину. После этого остатки крепежа извлекают при помощи крючка, стараясь выкручивать резьбу с самого низа.

Обрыв заподлицо

Считается, что данная поломка самая сложная, поскольку порой очень трудно определить диаметр отверстия, особенно если крепеж был срезан. Поэтому для того чтобы определить, как высверлить сломанный болт такого типа, сначала стоит произвести зачистку поверхности, определяя зазоры.

Довольно часто место обрыва имеет очень неровные формы, которые при таком расположении очень трудно выправить. Сверлить же в таком состоянии изделие не получится. Именно поэтому сначала применяют керн, которым подготавливают место по центру для работы сверлом.

Дальнейшие действия, описывающие как высверлить сломанный болт, описаны в пункте о поверхностном обрыве. После проделывания отверстия остатки резьбы просто удаляют крючком.

Обрыв ниже поверхности

Подобное повреждение довольно сложное, особенно если сама деталь изготовлена из мягкого металла. Поэтому нужно решить проблему, как выкрутить сломанный болт и при этом не повредить резьбу в отверстии.

Прежде всего с использованием керна намечают центр метиза. При этом лучше всего использовать тонкий инструмент из прочного металла, чтобы случайно не повредить деталь.

На следующем этапе стоит приобрести метчик с обратной резьбой. Его диаметр должен быть меньше, чем у самого болта.

После этого в самом метизе сверлят отверстие под метчик, но не сильно углубляют его. Далее достаточно установить инструмент для нарезки резьбы и проворачивать его по ходу, что приведет к выкручиванию. Если же этого не произошло, то инструмент используют как обычный болт, но не следует прилагать слишком больших усилий, чтобы не сломать и его.

Экстрактор

Самым правильным ответом на вопрос, как выкрутить сломанный болт, считается тот, в котором предлагают использовать специально созданный для этого инструмент. Его называют экстрактором и продают в виде набора из изделий разного диаметра. Внешне он напоминает метчик, но без продольных прорезей и с конической насечкой для нарезки.

Чтобы использовать экстрактор, достаточно просверлить отверстие по центру с диаметром, позволяющим зайти инструменту на несколько витков. Затем начинают проворачивать его до упора, а потом и до полного выкручивания.

Вывод

Существует несколько вариантов извлечения поломанных болтов из отверстия, которые можно использовать при определенных типах повреждения. Однако лучше всего заранее приобрести набор экстракторов, которые можно считать самыми лучшими инструментами для таких задач.

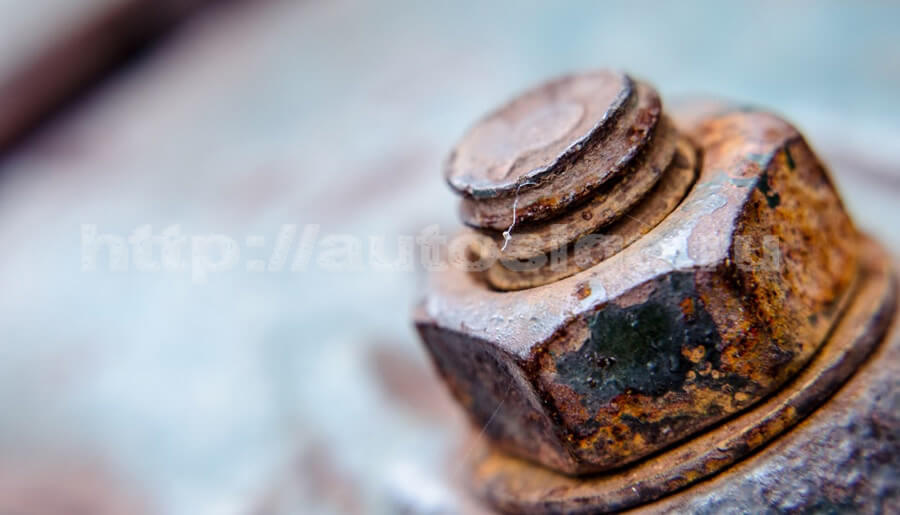

Смазка и накидной ключ

Если всё не слишком запущено, можно попробовать такую методику:

• Щёткой по металлу зачистить поверхность резьбового соединения.
• Нанести бензин, керосин или смазку наподобие WD-40 на высвобождаемые гайку и болт. Можно обмотать их пропитанной указанным составом ветошью и оставить так минут на 20-30.
• По прошествии некоторого времени пробуем открутить гайку накидным ключом, только без фанатизма. Грани и так уже сорваны, ключ может соскочить. Для того чтобы накипь из ржавчины отошла, можно легонько обстучать соединение молотком, только не промахивайтесь мимо гайки и не бейте по резьбе.

Альтернативные способы выкрутить болт с сорванными гранями

Приваривание гайки, как способ выкрутить болт без граней

Этот старый испытанный способ выводил из тупика во время ремонта многих.

Конкретный случай. Сломался болт крепления рычага передней подвски на старенькой Suzuki Ignis. Причём расстояние между проушинами кронштейна рычага не позволяло ни забить ни вкрутить экстрактор в обломок.

Сварка в этом случае оказывается самым эффективным средством открутить сломанный болт.

Суть приёма заключается в следующем.

Подбираем гайку подходящего диаметра, надеваем на сломанный болт и привариваем. Если болт сломался вровень с поверхностью детали, максимально точно фиксируем гайку по центру болта. Варим

Осторожно, без рывков, выкручиваем сломанный болт за гайку

Важно!

Отсоедините клеммы АКБ! Обеспечьте сохранность проводки, шлангов, пластмассовых изделий от расплавления и возгорания!

Допустим, что экстрактор и сварка Вам недоступны. Тогда, если болт сломался в резьбе, применяем

Высверливание – отличная возможность окрутить болт без граней

Прежде всего, рассчитаем диаметр сверла. Формула для стандартной резьбы проста – из диаметра болта (резьбовой части) вычитаем величину шага резьбы.

Следующий важный момент – как избежать увода сверла в сторону? Для предотвращения такой неприятности существуют кондукторы. Кондуктор (упрощённо) это пластина с отверстиями.

В отверстиях перпендикулярно закреплены направляющие втулки (гильзы), соответствующие диаметру сверла. Кондуктор фиксируется на детали, гильзы совмещаются с отверстиями со сломанными болтами.

Можно сверлить! Именно гильза будет препятствовать отклонению сверла.

Кондуктор незаменим, если необходимо удалить сломанный болт из алюминиевой детали. Особенно если ею будет головка блока цилиндров двигателя.

Выбивание остатков металла

Можно также сочетать высверливание с выбиванием остатков сломанного болта при помощи выколотки.

Такой приём используют в случае, если резьбовые отверстия сквозные. Начиная со сверла наименьшего диаметра, сверлим обломок. Когда ”стенка” его достаточно ослабнет, удаляем её выколоткой. Затем зачищаем резьбу метчиком.

Таким способом можно, например, избавиться от обломков шпилек крепления приёмной трубы к выпускному коллектору на ВАЗ2114-15 не снимая последний с двигателя.

Нагревание для того, чтобы вывернуть болт с сорванными гранями

Рассмотрим и такую ситуацию – нет экстракторов, сварки, кондуктора и хороших свёрел. Как вытащить болт, если он сломался?

Решить задачу можно (и иногда очень успешно) можно путём нагревания деталей докрасна. После остывания они станут податливей и вполне могут выкрутится зубилом, кернером и т.д.

Описанные способы выкручивания сломанных болтов не являются исчерпывающим, универсальным ответом на задачи такого рода.

Спасибо за внимание!

Полностью высверлить болт

Четвертый способ — полное высверливание. Ключ к успеху в том, чтобы действовать постепенно и сделать первое отверстие по центру. Если отверстие будет смещено в какую-либо сторону, то приблизившись к резьбе, придется часть ее также высверлить.

После этого резьба будет испорчена. Если же отверстие будет строго в центре болта, тогда стенки его будут истончаться равномерно и резьбу можно будет сохранить в целости и сохранности.

Высверливают болт, начиная с тонкого сверла. Это самый важный этап. Именно здесь закладывается точность. Нужно постараться сделать это первое отверстие в центре болта, например, с помощью какого-нибудь шаблона или приспособления, которое будет удерживать сверло в нужном положении и не даст ему возможности соскакивать.

Вот так можно решить проблему со сломанным болтом. Ничего невозможного в этом нет. Причем способов достаточно, чтобы выбрать в каждом случае наиболее подходящий из всех.

Вкручивая болт, многие из нас порой сталкиваются с тем, что у болта отламывается шляпка, даже если мы имеем дело с качественным крепежным элементом. И когда такая неприятность случается, не все знают, как выкрутить обломившийся болт без повреждения деталей, которые он соединяет. Есть несколько стандартных вариантов такой ситуации и алгоритмы действий при их возникновении тоже будут стандартными.

Если болт сломался ниже поверхности

• Для первого способа понадобится дрель с очень тонким сверлом. Дрелью необходимо высверлить три отверстия на одной плоскости, после чего соединить их в одну линию. Этим вы создадите отверстие для отвертки — теперь нужно просто вставить её в самодельный паз и выкрутить.
• Второй способ более сложный и трудоёмкий. Для него потребуется дрель, метчик и терпение. С помощью дрели вам нужно просверлить по центру застрявшего болта отверстие. Затем с помощью метчика аккуратно нарезать в этом отверстии левую резьбу. В эту новую резьбу вы будете вкручивать винт с левой резьбой. После того как винт будет полностью закручен, начнёт выкручиваться старый болт.
• Извлечь стержень можно также с помощью высверливания. Это самый трудоёмкий и опасный метод, так как есть риск повреждения резьбы. Для высверливания используется дрель с тонкими свёрлами. Чтобы просверлить отверстие в болте высокого класса прочности, лучше использовать кобальтовое или победитовое сверло.

Тонким сверлом по центру просверливается отверстие

Очень важно просверлить первое отверстие точно по центру, чтобы не было перекосов при дальнейшей работе! Сверло нельзя перегревать, поэтому сверлить нужно на небольших оборотах и постоянно охлаждать его в воде или в масле

После этого берётся сверло потолще, затем следующее, и весь процесс повторяется до тех пор, пока от остова практически ничего не останется. В получившееся отверстие можно вбить специальный экстрактор с обратной резьбой и выкрутить остатки стержня. Если же экстрактора под рукой нет, то необходимо максимально высверлить внутреннюю часть. И когда стенки станут достаточно тонкими, попытаться сломать их с помощью пинцета или заточенной проволоки. Будьте очень аккуратны проводя эту процедуру, чтобы не сорвать резьбу.

Если же не удалось не задеть резьбу, то придётся нарезать новую, причем новая резьба будет больше предыдущей. Если диаметр предыдущей резьбы болта был М10, то новая резьба будет уже минимум диаметра М12.

Если болт сломался выше поверхности

В этой ситуации сначала можно попробовать открутить болт пассатижами или разводным ключом. Если таким способом выкрутить не получилось, то можно болгаркой немного разрезать болт так, чтобы получилось отверстие под плоскую отвертку и уже потом отверткой выкрутить болт, иногда отверстие под отвертку можно сделать зубилом.

Так же, если есть такая возможность, можно приварить с торчащему куску болта другой болт или какой-нибудь изогнутый металлический прут и за него открутить. Некоторые даже не приваривают, а приклеивают агрессивным клеем, но этот вариант не всегда срабатывает.
