Как сделать циркулярную пилу своими руками?
Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.
Рекомендуем: Причины и этапы перемотки статора болгарки своими руками — советы профессионалов
Настольная циркулярная пила
Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.
В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.
В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.
Полноценная стационарная минициркулярка
Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.
Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.
Следующий этап – просверливание дырок в рабочей плите:
посередине; на краю рамки.
В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.
Изготовление ручки для циркулярной пилы
Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.
В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.
Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.
Подъёмный механизм включает в себя:
рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.
Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.
Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.
Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.
Этапы изготовления
Для примера работ взят случай, когда основанием для станка послужил старый стол. Если такого нет, то перед далее описанными работами, нужно изготовить еще основу. Используются бруски одинаковой длины для ножек, конструкция усиливается поперечными элементами. Основание должно получиться прочным и устойчивым, чтобы выдержать активную эксплуатацию. После этого начинаются работы со столешницей.
Этап первый
В соответствии с ранее подготовленными габаритами вырезается рабочая поверхность. Кстати, можно применять даже старую столешницу с, например, кухонного стола. Главное, чтобы материал был прочным и выдерживал все механические нагрузки.
Важная характеристика – толщина столешницы. Столяры говорят, что лучше всего, когда толщина 2 см. Такая столешница будет прочной, из какого материала она не была бы сделана, и оставит большую рабочую поверхность пилы. Проще говоря, чем больше диск «торчит» из станка, тем глубже он сможет пилить.
Кромки доски при возможности стоит отфрезеровать и отшлифовать
Это важно не только для красивого внешнего вида конструкции, а и для ее долговечности и комфорта работы. Да и заноз никому не хочется
Этап второй
В столешнице делается отверстие для циркулярной пилы. Помним, что оно должно соответствовать размерам диска. Также на поверхности столешницы нужно начертить место установки и крепления пилы.
Этап третий
Проделываются отверстия в рабочей поверхности для ее закрепления к основанию. Столешница переворачивается. Чтобы прочно соединить эти две части станка применяют саморезы и стальные уголки. Кстати, чтобы потом удобнее был процесс установки пилы, столешницу можно сразу не закреплять.
Этап четвертый
Обустраивается система электропитания и включения аппарата. Конструкция предусматривает, что пила будет всегда включенной, поэтому нужны хомуты для фиксации соответствующей кнопки. Запуск и остановка станка будет контролироваться включением и выключением электропитания. Поэтому потребуется обычный выключатель, кабель, и розетка.
Внутри устанавливается розетка, от нее выводится шнур питания для выключателя. Именно выключатель и будет запускать или останавливать станок, поэтому он должен быть под рукой, чтобы в случае аварийной ситуации мастер мог одним нажатием быстро выключить пилу. Подключается все это к ближайшей розетке в рабочем помещении.
Этап пятый
Изготавливается каркас для удобной работы с поперечным распилом. Сделать такую каретку можно из тонкого основания и двух невысоких стенок. Для этого подойдет дерево и фанера. Чтобы конструкция была подвижной, подготавливаются направляющие для стола. Это могут быть небольшие части стальной трубы с сечением 2×1 см. Монтируются отрезки труб в пазы, которые предварительно вырезанные фрезером. Такая простая конструкция значительно повысит возможности и комфорт станка.
Этап шестой
Точность работ важна, поэтому стан обязательно оснащают разметочной линейкой. При помощи фрезера делается небольшой паз для установки линейки. Если такого инструмента нет, то паз можно подготовить стамеской. Поверхность столешницы тщательно обрабатывается шлифовочной машинкой и наждачной бумагой. Линейку зафиксировать удобнее всего при помощи самонарезных болтов. Эта модификация позволит делать распил материала с точностью до миллиметра.
Дополнительные улучшения конструкции
Для удобного пользования станком проводятся улучшения конструкции. Часто устанавливают емкость под сбор стружки, стойка с пылеотводом для более чистой работы. Рабочую поверхность можно сделать раскладной, что экономит пространство, и даже подъемной, что обеспечит быстрый доступ к пиле.
Некоторые умельцы снимают кожух с инструмента, из-за чего доступна большая рабочая поверхность диска пилы. Подготавливается и специальный брусок для толкания досок
Это важно для безопасности. Чтобы не потерять этот брусок, под него делается специальная подставка или выдвижной ящик
Технология изготовления стола для циркулярной пилы
Из фанеры 20 мм выполняют заготовку столешницы по выбранным размерам. Размечают фанерный лист с помощью карандаша и столярной линейки, распиливают с помощью электролобзика и фрезеруют кромки. Полученную заготовку зашкуривают.Выполняют с нижней стороны столешницы разметку для циркулярной пилы. Для этого переворачивают заготовку столешницы, устанавливают пилу без диска на предполагаемое место и размечают габариты подошвы. Ручным фрезером выбирают в столешнице углубление 8-10 мм по размеченному посадочному месту.
Примеряют пилу, корректируют при необходимости, после чего размечают места ее крепления и прорезь для зубчатого диска. Если вы планируете выполнять распил материала под разным углом, учтите это при разметке прорези – она будет иметь сечение в виде трапеции вершиной вниз.
С нижней стороны столешницы с помощью карандаша и линейки выполняют разметку для ребер жесткости, к которым позже будут крепиться ножки стола. Ребра жесткости выполняют из доски 50х100 мм и располагают по периметру на расстоянии 7-10 см от краев стола. Прикладывают доску к столешнице и обводят ее с обеих сторон, после чего по линейке размечают ее центральную лини, а на ней отмечают расположение саморезов – в 5 см от края каждого ребра и через 15-20 см по всей его длине. Просверливают отверстия по разметке насквозь.
Выполняют разметку досок для продольных ребер жесткости и распиливают их. Крепят к столешнице на столярный клей, поджав струбцинами. После этого по месту размечают боковые ребра жесткости, распиливают и клеят аналогичным образом.
После склеивания не снимая струбцин протягивают конструкцию саморезами по выполненным отверстиям, предварительно рассверлив их с внешней стороны, чтобы шляпки саморезов были полностью утоплены в столешнице.
Стягивают ребра жесткости между собой на два самореза 50 мм с каждой стороны. Снимают струбцины. Готовая столешница выглядит так.
Ножки для стола выполняют из доски 50х100 мм. Высота ножек должна обеспечивать удобство работы, в среднем это 100-110 см. Доску срезают вдоль продольной оси под небольшим углом с одной стороны. Примеряют их к столешнице так, чтобы при установке они стояли слегка враспор. Крепят ножки с внешней стороны ребер жесткости на болты. Для повышения устойчивости можно сделать стяжки из бруска 50х50 мм.
-
Устанавливают ручную циркулярную пилу в подготовленный паз с нижней стороны столешницы, закрепляя подошву на болты, зубчатый диск при этом вставляют в прорезь.
- На стол можно нанести разметку, облегчающую распил материала. Сам стол в целях защиты от влаги и облегчения скольжения пиломатериала рекомендуется покрыть лаком в несколько слоев.
Осталось решить вопрос с включением и отключением пилы. Если вы обладаете достаточными знаниями в электротехнике, вы можете зашунтировать клавишу включения и вынести кнопки управления на внешнюю поверхность переднего ребра жесткости. Если эта схема кажется вам слишком сложной, достаточно будет просто стянуть клавишу с помощью проволоки и включать и отключать пилу с помощью сетевого шнура.
- Приведенная конструкция стола довольно простая, и с его изготовлением способен справиться любой. Если вы хотите расширить функционал стола для циркулярной пилы, увеличить его безопасность, можно сделать конструкцию более сложной, как показано в видео.
Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками – это простая задача, которая под силу любому дачнику.
Советы
Данным инструментом абсолютно не трудно пользоваться, необходимо лишь учесть некоторые правила:
Стусло для циркулярной пилы
При использовании обычного стусла, выполните на материале ручные разметки и уложите материал в лоток таким образом, чтобы необходимый угол совпадал с требуемой отметкой. Далее закрепите материал одним из удобных способов и распилите его с помощью ручной ножовки.
- Применяя поворотное стусло, следует действовать следующим образом: зафиксируйте плинтус на доске с помощью специальных элементов и отметьте место распила. Закрепите нижнюю часть по отметке и приступайте к распиливанию.
- На электрическом стусле доска крепится на специальной поверхности, далее вручную делается разметка с использованием инструментов для чертежа. Установите угол для распила и приступайте к работе.
Если на протяжении всего процесса изготовления вы строго следовали технологии, стусло выполненное своими руками не будет уступать по качеству магазинному инструменту. Кроме того, вы сможете сделать не один такой инструмент, чтобы облегчить работы с различными материалами и элементами.
Особенности
Конструкция стола состоит всего лишь из двух элементов:
- ножек;
- столешницы.
По желанию, мастера могут дополнить изделие:
- выдвижными ящиками;
- полками;
- стеллажами.
Важно: циркуляционная пила крепится под столом, на столешнице располагается только ее диск. Отверстие для пилы должно быть слегка больше диска
Таким образом, опилки не будут засорять механизм. Такой мебельный предмет должен быть достаточно прочным и надежным. Имейте в виду, чем больше мощность пилы, тем выше будет нагрузка на поверхность стола.
К преимуществам самодельного стола для циркуляционной пилы также можно добавить:
- комфорт и удобство в работе;
- экономию денежных средств;
- высокую производительность труда;
- возможность сделать изделие, исходя из личных потребностей и особенностей мастерской.
Ручная конструкция циркулярки
Наиболее простым и относительно недорогим способом изготовление стационарного станка для распила древесины с помощью дисковой пилыбудет переделка ручной монтажной дисковой пилы в стационарную. Суть переделки заключается в создании для промышленно изготовленного образца стандартной модели стационарной станины и рабочего стола.
Такая доработка позволит прикрепить пилу вверх станиной инструмента, закрепить ее на рабочем столе, и таким образом, использовать в качестве небольшой циркулярки. Направляющая для распила планок делается из стального уголка 25х25 мм, она крепится на рабочий стол.
Сама станина сваривается из уголков 25х25 мм, учитывая, что наибольший стандартный размер дисковой пилы составляет 230 мм, то такой станины достаточно для создания легкой, переносной но стационарной пилы, основное применение которой небольшие работы, не требующие долгого напряжения электродвигателя.
Такой вариант использования реализован в некоторых моделях отечественных и зарубежных производителей электроинструмента, в котором в качестве основы станка используется любая твердая поверхность, а сама монтажная пила крепится к основанию с помощью струбцин.
Общие требования к столу для циркулярной пилы
Шипорезное приспособление на циркулярном столе.
Стол для рабочей пилы должен соответствовать нескольким основным требованиям:
- жесткость опоры;
- устойчивость;
- ровность.
Помимо этих требований, есть несколько необходимых условий, которые надо учесть при создании станка под циркулярную пилу.
- Безопасность и надежность крепления пилы.
- Ограждение для диска пилы, что очень часто остается невыполненным.
- Свободный доступ к кнопке включения и выключения.
Дополнительный набор функций приспособлений зависит от требований самого мастера и его квалификации. В этот набор входят приспособления, которые:
- помогают выполнять ровный продольный распил;
- такой же качественный поперечный распил.
Конструкция циркулярной пилы.
Стандартный стол, который можно приобрести вместе с циркулярной пилой, изготавливается, как правило, из нержавеющей стали. Само распиловочное устройство крепится вверх ногами, примерно посередине выполняется надрез или щель для помещения в него диска самой пилы. Его ширина должна соответствовать ширине, используемых пильных дисков. Нельзя допускать, чтобы эта щель была слишком широкой. В таком случае стружка и другой рабочий мусор будет часто засорять прибор, выводя его из строя.
Что касается технических параметров пилы, которая будет использоваться для станочной распиловки, то мощность ее двигателя может быть больше, чем у обычной ручной пилы. Но все же не превышать 1200 Вт, специалисты считают неоправданным такой риск. Ведь чем мощнее пила, тем более прочный и надежный стол нужен.
Промышленные станки изготавливаются, как уже упоминалось, исключительно из металла, но их опора очень часто заливается цементом для более надежного крепления прибора.
Подбор инструментов и материалов
В начале работы нужно позаботиться о том, чтобы под рукой всегда было все нужное сырье, а также набор инструментов, которые пригодились бы на протяжении всех действий. Для создания стола вам нужны следующие материалы:
- фанера толщиной около 2-3 сантиметров либо идентичный кусок ЛДСП;
- деревянные бруски размером 40х40 миллиметров;
- строительные уголки из металла – 12-15 штук;
- саморезы разной длины и болты разных классификаций;
- клей, использующийся в столярных работах;
- средства обработки изделия от влаги и ржавчины;
- наружная розетка;
- кабель;
- выключатель.
Этот набор материалов необходим для стандартной конструкции обычных габаритов площадью чуть больше одного квадратного метра. Работать на таком столе можно практически любой ручной дисковой пилой, кроме инструментов с маленькими дисками, так как во время прикрепления к столешнице проседает глубина резки, в среднем на 1-2 сантиметра.
Для работ вам пригодятся следующие инструменты:
- маркер или толстый карандаш;
- рулетка, металлическая линейка, угол;
- лобзик;
- шуруповерт;
- шлифовальная машина;
- дрель;
- наждачка.
Стол для ручной циркулярной пилы своими руками
Большинство людей, кто профессионально работает с деревом, хотели бы иметь в своем распоряжении все необходимые станки. Но к сожалению, не всегда это возможно. Одним не позволяет площадь мастерской, другим, и я думаю, большинству – деньги. Любой, даже самый примитивный станок стоит довольно дорого.
Но ведь что мешает его просто сделать самому? Нет ничего невозможного для человека с интеллектом. Для каждого плотника циркулярная пила является главным инструментом. Но случается, что в наличии есть только ручная пила, а это не всегда удобно при больших объемах работ. Чтобы не приобретать отдельный инструмент, можно самому сделать мини пилу стационарной для удобства работы – изготовить под неё распиловочный стол (подставку).
Установка пилы в самодельный стол
Чтобы установить циркулярку от Интерскол или любого другого производителя, необходимо заранее сделать в столешнице крепежные отверстия. После этого надо перевернуть стол, чтобы не пришлось заниматься подъемом пилы и креплении на весу. Когда конструкция будет перевернута, нужно положить пилу на столешницу таким образом, чтобы совпали крепежные отверстия. Теперь можно прикрутить инструмент к столу.
Людям, которые регулярно работают с древесиной, рано или поздно понадобится столки для циркулярки. Некоторые предпочитают изготавливать его самостоятельно. Однако прежде чем сделать это, надо разобраться с нюансами создания таких изделий.
Подготовка к изготовлению стола
Всевозможные виды таких столов можно найти в строительных магазинах, от самых дешёвых до крупных профессиональных, однако, существуют ситуации, когда приобрести этот товар не представляется возможным. Именно в таких случаях следует изготовить самодельный верстак для такого инструмента.
Прежде всего, в процессе изготовления стола вам нужно учесть несколько важных пунктов:
- выбор удобного свободного места для установки стола;
- обязательная установка крепления для стационарного размещения инструмента;
- размеры обрабатываемых материалов для удачного их размещения;
- тип и габариты самой торцовочной пилы, которая будет установлена на столе.
Следующим этапом будет анализ и выполнение перечисленных выше пунктов, так как от этого напрямую зависит успешное изготовление стола. После изучения инструкции по сборке стола, подготовки чертежей, а также нужных строительных материалов можно смело начинать основную часть всей работы.
Как выполнить поперечные распилы?
Стусло для циркулярной пилы.
Для выполнения поперечных распилов чаще всего используют планку, которая похожа на маленький стол. Он перевернут, имеет 2 параллельные основы и щель, через которую может проходить диск пилы. Если все углы были соблюдены, распил будет строго перпендикулярным.
Решением для поперечного направления распиливания может еще один интересный вариант. На фанеру (чуть большую, чем стол) крепятся брусья с нижней стороны. Они должны быть расположены четко на ширине стола. С верхней части доски крепятся 2 параллельные пластины, которые выше пильного диска и имеют щели для его прохождения. Результат тот же, но такое решение более легко осуществить.
Кроме того, крышка стола может быть оснащена линейками по обеим направляющим.
Правила безопасности при работе
Любые станочные работы требуют минимальной подготовки специалиста, который должен понимать опасность обращения с режущими электрическими инструментами, работающими на большой скорости оборотов.
Необходимо соблюдать чистоту на рабочем месте, которое должно быть свободно от лишних предметов. Полезно выполнять большое количество работ в защитном респираторе и перчатках.
Периодически надо проверять устойчивость конструкции и надежность фиксации диска.
В мастерской всегда должна быть аптечка с необходимыми медикаментами, для оказания первой помощи при травмах.
Имея минимальные навыки в столярном деле и необходимые инструменты, каждый желающий может самостоятельно изготовить столярный стол для циркулярной пилы самостоятельно, а также обустроить его различными полезными для работы приспособлениями.
Сначала изготовьте панели для платформы
1.
Выпилите по указанным в «Списке материалов» размерам верхнюю и нижнюю панели А. Разметьте центры четырех отверстий с цековками для фланцевых гаек на нижней стороне верхней панели (рис. 1и 2).Сделайте цековки и просверлите отверстия, затем вставьте фланцевые гайки М6.
Пользуясь комбинированным угольником, измерьте высоту столика торцовочной пилы, стоящей на ровной поверхности.
2.
Для определения ширины боковых опор-ручек В измерьте высоту столика торцовочной пилы (фото А).В нашем случае этот размер
равен 90 мм. Затем выпилите опоры-ручки указанной длины и придайте им ширину в соответствии с измерениями.
3.
Чтобы сделать в опорах-ручках прорези 25 x 190 мм, разметьте центры 25-миллиметровых отверстий (рис. 1).Сверлом Форстнера сделайте отверстия, подложив снизу обрезок для предотвращения сколов. Завершите формирование прорезей, выпилив лишний материал между отверстиями электролобзиком. Затем отфрезеруйте 6-миллиметровые скругления по краям прорезей с обеих сторон.
4.
Приклейте боковые опоры-ручки В к верхней стороне верхней панели А (рис. 2).Просверлите отверстия и вверните шурупы.
Согнув визитные карточки вокруг обоих концов трубы, прижмите среднюю направляющую рейку С и прикрепите ее шурупами к панели А.
5.
Выпилите трубные направляющие С. Приклейте две из них к верхней стороне нижней панели А, выровняв по краям (рис. 1),зафиксируйте струбцинами, просверлите монтажные отверстия и вверните шурупы. Для крепления средних и внутренних направляющих подготовьте отрезки 3/4-дюймовых труб (для расширений) длиной 1085 мм. Используя трубы и прокладки из тонкого картона (подойдут визитные карточки), расположите и установите средние направляющие (фото В)и проделайте то же самое для монтажа внутренних направляющих. Прокладки обеспечат зазор, необходимый для свободного скольжения труб между направляющими.
6.
Нанесите клей на верхнюю сторону трубных направляющих С и прижмите струбцинами верхнюю панель А/В к нижней А/С, выровняв их края.
Как сделать стол для циркулярной пилы
Создание стола состоит из нескольких этапов:
Создание проектного плана. Нужно размерять место, и выбрать подходящий размер конструкции. Покупка материалов. В этом же шаге выбирается необходимая пила. Поэтапная сборка конструкции. Все делается согласно сделанным чертежам.
Материалы и инструменты
Нам понадобятся следующие материалы и инструменты:
Лист древесно-стружечной плиты или фанеры, 20 мм в толщину. Инструмент с диском-лезвием. Брусок 5х5 см для создания ножек. Сечение может быть меньше, если планируется создание пилы слабой мощности. Лак или грунтовка. Растворы для защиты дерева от воды. Клей для дерева. Саморезы. Дрель и набор сверл. Шуруповерт. Лобзик. Машинка для проведения фрезерных работ. Струбцины. Рулетка и маркер для разметки. Рубанок. Наждачка.
Замеры и чертежи
Работа начинается с создания проектных чертежей. На этом шаге измеряется ширина и длина стола, который создается. Среднее значение – 120 см в ширину и 120 см в длину. Идеальными для создания основы станут следующие материалы:
Фанера. ДСП. ОСП. МДФ. ЛДСП.
Мы не рассматриваем металлическую основу, поскольку материал стоит дороже, а вес конструкции увеличится в несколько раз. Из всех материалов, самым худшим считается пластик, и эксперты его не рекомендуют.
Перед началом сборки, все деревянные элементы нужно обработать растворами, которые защищают от влаги и гниения. После высыхания материала, можно начинать работу.
Важные моменты при работе
Существует некоторые требования к безопасности. Они помогут избежать получения травм на рабочем месте. Требования следующие:
Перед тем, как включать пилу, нужно проверить надежность фиксаторов. При необходимости подкручиваем крепления. Очень часто причиной получения травмы является большое количество ненужных вещей на месте работы. Необходимо проверять правильность работы и крепления всех частей системы. Если где-то есть проблема, ее нужно немедленно устранить. Нельзя держать материал близко к месту, которое распиливается. Это опасно, поскольку сучки и стружка могут попасть на неприкрытые части тела, а также в глаза. Поэтому в процессе работы обязательно нужно использовать очки и одежду с рукавами.
Назначение и применение торцовочных пил
Чтобы вручную распилить материал под углом, да ещё и ровно, нужно приложить немало усилий и использовать специальные приспособления. Для облегчения этого процесса изобрели электрические торцовочные пилы. Они дают возможность распиливать заготовки точно под требуемым углом и наклоном. То есть, изменять угол можно как в горизонтальной плоскости, так и в вертикальной. Инструмент нашёл применение у монтажников, столяров и отделочников. Торцевые пилы используются для производства мебели, дверей, плинтусов, окон, укладки полов и много другого. Инструментом можно распиливать не только дерево, но также пластиковые и металлические уголки и трубы.
Торцовочной пилой работать удобно, легко и быстро.
Сборка стола для циркуляционной пилы
Доски, подготовленные для ножек, отрезают по длине под небольшим углом с сужением книзу.
Верхние торцы тоже скашивают, чтобы конструкция стояла с небольшим распором. Ножки крепятся к раме столешницы болтами через высверленные отверстия. Для лучшей прочности соединения в стяжку можно включить квадратные бруски, вклеенные во внутренние углы рамы.
В циркулярную пилу остается установить рабочий механизм. Ручная циркулярная пила монтируется к столешнице станка снизу. Диск вставляется в вырезанную прорезь, устройство крепится с помощью винтов, головки которых должны быть утоплены сверху в фанерный лист заподлицо.
В качестве защитного слоя для материала и улучшения скольжения заготовок столешницу и другие деревянные детали станка покрывают лаком в несколько слоев. На поверхность столешницы можно нанести разметку для обрезки торцов плинтусов или наличников, которые подготавливаются к стыковке «на ус».
Схема монтажа стола для циркулярной пилы.
В другом варианте рабочая плоскость станка изготавливается из двух металлических пластин.
Они крепятся к раме болтами с оставлением зазора под диск. Отверстия под болты зенкуются сверху для заглубления головок. Планка для контроля размера распиливаемого материала может крепиться струбцинами.
Более удобный упор для распиливаемой детали изготавливается из стального уголка с полками 60 и 80 мм. Длина его должна быть больше длины стола.
Концы узкой полки отрезаются, а широкая загибается на столешницу. В ушках высверливаются отверстия и нарезается резьба под зажимные болты. Направляющая планка из уголка устанавливается по шаблону заготовки и фиксируется болтами к торцу столешницы.
При постоянном использовании станка стол лучше изготовить из стальных уголков с помощью сварки.
Кнопку включения можно закрепить на раме столешницы или установить ее на стене мастерской, используя для подключения станка удлиненный кабель. Клавишу включения на корпусе пилы можно зашунтировать или просто зафиксировать хомутом. Доступ к отключающему станок устройству должен быть безопасным.

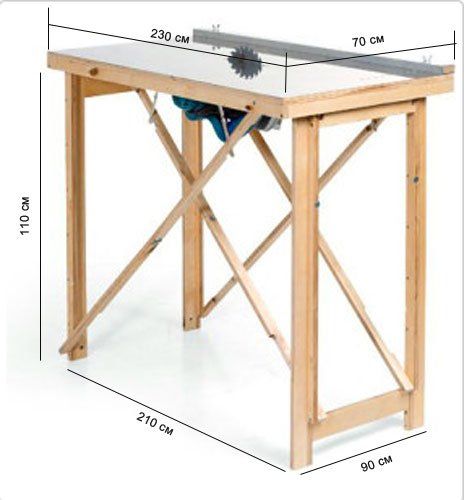

Стол для циркулярной пилы своими руками: чертежи и пошаговая инструкция
После того, как определены и вычерчены основные детали и узлы конструкции, можно приступать к заготовке материалов и подготовке инструмента, необходимого для работы.
К столу можно крепить практически любые модели циркулярных пил, кроме оснащенных слишком малыми дисками, так как они проседают по глубине и плохо справляются с резкой широких досок.
Материалы и инструменты для работы
Для сборки стола и крепления механизма дисковой пилы потребуются следующие инструменты:
- мягкий карандаш или тонкий маркер, нужный для разметки;
- измерительные приборы в виде рулетки, линейки и уголка;
- лобзик или ножовка для нарезки деталей из дерева;
- шлифовальная машинка с запасом наждачной бумаги;
- шуруповерт с дрелью и молоток;
- рубанок, который пригодится при сборке столешницы из нестандартной доски.
Стол можно изготовить из фанеры, брусков, досок, толщиной не менее 21 мм, или ЛДСП, а в качестве покрытия подойдут стальные или алюминиевые листы.
После сборки деревянной конструкции, ее стоит обработать антисептическими препаратами, которые защитят материал от влажности и других вредных воздействий.
Из соединительных деталей потребуются: шурупы, болты с гайками, металлические уголки, в количестве около 10 штук. Для прочности соединений можно использовать столярный клей.
Из элементов оборудования надо заготовить механизм циркулярной плиты и электрический выключатель с коробкой.
Установка циркулярной пилы в стол
Распиленный по длине брусок идет на сборку каркаса рабочего стола. Между собой элементы соединяются с помощью столярного клея, который должен высохнуть под давлением струбцин.
Затем ножки и каркас столешницы дополнительно соединяют саморезами и металлическими уголками, которые придадут изделию прочность и устойчивость.
Верх столешницы собирается из фанеры или досок, которые крепятся на корпус из брусков. Перед этим отмечают размер отверстия для диска циркулярной пилы и вырезают его лобзиком. При необходимости, выровненную поверхность стола покрывают листовым металлом.
Крепление механизма пилы к столешнице производят снизу, с внутренней части, предварительно просверлив отверстия для болтов.
Чтобы работающая дисковая пила была правильно закреплена на столе, необходимо использовать специальные лемешные винты, которые отличаются потайными шляпками. Это надо для получения гладкой поверхности в рабочей зоне, где болты должны быть погруженными в подошву основания механизма и не выпирать из нее.
Перед окончательным прикручиванием дисковой пилы важно правильно отрегулировать ее наклон, иначе результат работы не будет достаточно точным. Выравнивание производится с помощью небольших брусочков, подложенных под сторону нижнего перекоса
С боковой части стола надо закрепить коробку с выключателем, закрепленным с помощью болтов и распорок. Под столом выключатель соединяется с электрическим двигателем пилы отрезком кабеля.
При желании выполняются продольные упоры, изготовленные из 2-х досок, отрезанных по длине стола. Их углы надо закруглить и закрепить на столе с помощью мебельных рельс, чтобы менять габаритные размеры материала.
