Как заменить шнур стартера бензопилы

Какие еще виды стартеров подходят к мотоблоку?

• Пружинный стартер. Он считается не только легкоустанавливаемым, но и быстрозапускаемым, ведь устройство сразу же заведется после сдвига ручки мотоблока. Благодаря полуавтоматической работе пружины происходит разгон двигателя. Причем на замену ручного стартера механическим уйдет не более 2х часов;
• Электростартер для мотоблока. Указанный тип получает питание от аккумуляторной батареи. Естественно, именно этот автономный источник и будет определять уровень мощности электростартера и продолжительность его работы. Но стоит отметить, что далеко не все модели мотоблоков с ручным запуском могут приспособиться под указанный, поэтому перед началом работ по замене следует предусмотреть этот момент и внимательно изучить возможности имеющего механизма.

Каждый владелец мотоблоков должен понимать, что поначалу абсолютно все стартеры отлично функционируют и могут радовать своих собственников подобным положением дел около года. Но без периодичной смазки деталей, их проверки и соизмеримой силы рывка, подобная радость продлится недолго. Ухаживайте за стартером, и он ответит вам высокой производительностью и долгим сроком службы.

Замена стартера

Порядок действий при замене стартера бензопилы:

1. Снять узел с корпуса инструмента.
2. Открутить крепежные болты и демонтировать боковую крышку.
3. Открутить крепежный винт, с помощью которого прикреплен стартер.
4. Убрать зажим и пружинный механизм системы запуска.
5. Демонтировать шкив со шнуром.
6. Заменить все износившиеся и поврежденные элементы.
7. Выполнить обмотку шкива.
8. Установить новый стартер.
9. Установить на место шкив со шнуром, зажим и пружину.
10. Прикрутить боковую крышку и установить узел на корпус бензопилы.

Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

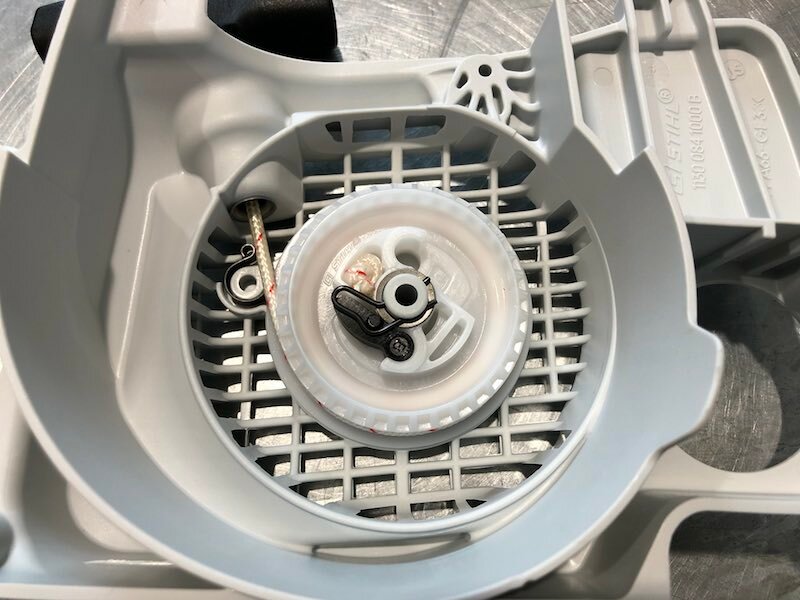

Как собрать стартер на бензопиле?

После замены неисправных элементов стартера приходит очередь его обратной сборки. При этом нужно соблюдать максимальную точность, так как малейшее несоответствие может привести к поломке пускового механизма. Сборка узла должна выполняться в такой последовательности:

1. Штатный тросик потребуется заправить в заводское отверстие катушки. Шнур, при этом, наматывать не нужно;
2. Далее потребуется вставить катушку на ее базовое место. На этом этапе многие новички допускают типичную ошибку. На поверхности катушки есть 2 шлица. В один из них должен попасть штатный зацеп спиральной пружины. Для этого катушку потребуется установить таким образом, чтобы она плотно встала на свое изначальное место, а имеющийся зацеп попал точно в шлиц. Правильность монтажа нужно проверить путем прокручивания катушки по ходу стрелки часов до появления сопротивления;
3. Затем нужно установить устройство облегченного запуска бензопилы. При этом выступ последнего должен расположиться в выемке установленной катушки;
4. После этого потребуется винт и шайбу для фиксации устройства;
5. Далее второй конец шнура нужно заправить в специальное выпускное отверстие;
6. На следующем этапе потребуется заправить тросик в пусковую рукоятку. С этой целью на конце шнура потребуется завязать узел среднего размера. Если он будет слишком малым, то тросик будет проскальзывать, из-за чего быстро намотается на барабан пускового механизма;
7. Затем потребуется выпустить петлю внутрь стартера. Сразу после этого следует начать вращение пускового механизма по ходу стрелки часов. При этом шнур наматывать не нужно. Далее катушку потребуется зафиксировать рукой, и вытянуть петлю за ручку наружу;
8. После этого нужно проверить работу пускового механизма;
9. Если узел работает исправно, останется установить его на инструмент, и прикрепить тремя винтами.

Замена сальников

Как отремонтировать бензопилу Штиль 180, если требуется замена сальников? Необходимо провести разборку двигателя, для чего сначала потребуется снять его с бензопилы. Снятие производится по алгоритму, описанному в пункте: «Сломалась клавиша управления бензопилы Штиль 180 — как устранить».

После того как двигатель снят, раскручиваются 4 винта крепления поддона двигателя, после чего он снимается. Таким образом, сняв поддон, мы получаем доступ к сальникам и подшипникам коленчатого вала.

Важным моментом при замене сальников, является обратная установка и герметизация поддона.

Чтобы провести её качественно, необходимо очистить и обезжирить поддон и место его установки на цилиндре пилы, а после промазать герметиком и установить поддон затянув крест-накрест до необходимого усилия.

В момент установки поддона, важно не перепутать расположение и установить таким образом, чтобы литье для удержания корпуса масляного насоса, было расположено в противоположную от маховика сторону, иначе поставить двигатель обратно в корпус пилы, будет невозможно. Сборка бензопилы после ремонта проводится в обратной последовательности

Сборка бензопилы после ремонта проводится в обратной последовательности.

Конструкция ручного стартера на мотоблок

Состоит устройство из:

• корпуса, изготовленного в виде барабана;
• большой и малой пружины;
• язычков и шайбы;
• катушки и шнура;
• деталей крепления.

Сам шнур фиксируется на катушке, установленной в центральной части барабана. Особая большая кольцевая пружина размещается в барабане вокруг оси и способствует возращению катушки в начальное состояние после прокрутки. Как видите, собрать подобный механизм довольно просто.

Что касается рабочего процесса, то здесь все еще проще: после того, как человек резким движением дергает ручку стартера, сам механизм происходит в действие и передает начальное вращение двигателю. Для лучшего разгона следует 2 раза рвануть ручку.

Но, как это обычно бывает, ничто не работает вечно и даже такие надежные устройства иногда выходят из строя. Как бы там ни было, расстраиваться не стоит, ведь все неполадки можно исправить.

Правила эксплуатации

Как утверждают эксперты, большая вероятность испортить пружину

появляется при неправильной эксплуатации. как заправить Как согнуть пружину на стартере бензопилы? Бензопила Carver Promo PSG 45-15. Уметь грамотно работать с ручным стартером многого стоит.

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

Бензиновый двигатель

– это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу.

Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу

: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

• ручными;
• электрическими.

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Можно ли ремонтировать пилу своими руками?

Это самый первый вопрос, возникающий перед владельцем бензопилы Штиль 180, которая по каким-то причинам перестала нормально функционировать. Ответить на который однозначно не получится. Правильным будет сказать: можно, но нужно ли? Производить ремонт бензопилы в сервисном центре конечно дороже, чем попробовать исправить неполадки своими руками, но пользуясь услугами специалистов, вы получаете гарантии и уверенность в том, что бензопила будет правильно настроена и отрегулирована. В общем, выбор за вами.

Еще один маленький нюанс, касающийся выбора ремонтировать самостоятельно или нет, это то, что для диагностики бензопилы и её дальнейшей разборке и ремонта, необходимо иметь некоторые специфические инструменты и определенные знания конструкции пилы. В противном случае у вас не получится даже открутить и снять маховик, не повредив при этом.

Проводя самостоятельный ремонт пилы, очень часто обламывают алюминиевые лопасти вентилятора, расположенные на маховике. Это происходит потому, что при разборке не используют специальный стопор коленвала, а пытаются зафиксировать путем установки отвертки между корпусом пилы и лопастями маховика, что приводит к печальным последствиям. Гайка маховика имеет серьезный момент затяжки, а лопасти хрупкие и не способны выдержать подобного усилия.

Как отремонтировать стартер на триммере

Ремонт стартера бензинового триммера может потребоваться в самый неподходящий момент. При этом решить проблему можно двумя способами: заменить сломавшуюся деталь либо поменять весь узел. Последний вариант обойдется дороже. Чтобы отремонтировать устройство своими руками в большинстве случаев понадобится из инструментов только отвертка с соответствующим наконечником. Ремонтные работы не займут много времени и не требуют наличия специальных знаний. Достаточно знать устройство, принцип работы, нюансы сборки-разборки стартера на триммере, чтобы добиться нужного положительного результата.

Ремонт системы подачи масла

Если нет масла для смазки цепи, необходимо диагностировать все, что позволяет вести бухгалтерский учет (программное обеспечение) и отыскать причину, по которой масло не поставляется. Есть несколько главных событий, которые для вас понравятся:

• Забитый масляный фильтр, другими словами, жирная система учета;
• Отсутствие резьбы на червячный редуктор масляного насоса;
• Блокировка либо неисправность самого насоса;
• Разгерметизация системы учета масла (на деньке бензопилы будут утечки масла).

Чтоб проверить резьбу на червячном поводу масляного насоса, необходимо будет снять ведомую звездочку бензопилы и открутить сцепления. Для этого для вас вывернута свеча зажигания, на ее место установлено поршневую пробку, обеспечивает надежную фиксацию коленчатого вала инструмента от поворота.

Потом снимается крышка незнакомых шин бензопилы Stihl 180, а крепежное кольцо, которое держит ведомую звездочку, снимается при помощи отвертки, потом снимается сама звездочка.

Таким макаром, при желании также заменяется звездочка бензопилы Stihl 180.

Муфта раскручивается с девятнадцать головой и ручкой. Открутите сцепление по часовой стрелке, так как резьба левая. По муфтой установлена ​​светоотражающая пластинка, ее также необходимо снять. Еще одна деталь. Это червячный привод масляного насоса. Осмотрев и найдя отсутствие пластмассовой нити, можно смело выкинуть деталь и установить заместо нее новейшую, так как ее восстановление нереально. Сборник бензопилы Stihl 100 восемьдесят проводится в оборотном порядке.

Подмена шнура стартера бензопилы Stihl 180.

Чтоб проверить зазор, необходимо повернуть маховик и проверить, контакты катушки не касаются его.

READ Карбюратор До Бензопилы Штиль Видео

Как разобрать, отремонтировать и собрать бензопилу Штиль

Чтобы отремонтировать устройство, его нужно сначала разобрать. Требуется снять боковую крышку, цепь пилы и шину. Потом очистить инструмент, продуть компрессором и прочистить кисточкой все узлы. Затем снимают рукоятку. Для этого удаляют заглушки с амортизаторов с помощью отвертки. После этого снимают амортизаторы и ручку.

Потом снимают стартер. Убирают крышку корпуса и откручивают винты стартера. Извлекают деталь. Потом снимают маховик, открутив гайку, которая его удерживает, откручивают гайку маховика. Крутить нужно влево. Снимают маховик. Затем демонтируют сцепление, привод маслонасоса и карбюратор.

После этого снимают и разбирают мотор. Он держится на 4 винтах на днище пилы. Нужно их раскрутить и вынуть мотор. Затем разбирают сам двигатель. Раскручивают винты картера, снимают его. Потом демонтируют коленвал, сальники, подшипники и поршневые кольца. По окончании разборки производят ремонт и устранение неполадок.

После ремонта инструмент нужно будет собрать обратно. Для этого устанавливают поршень на шатун. Стрелка на нем должна смотреть по ходу цепи, а слева от поршня будет находиться сторона коленвала, в которую требуется монтировать маховик. Ставят поршень в цилиндр. Устанавливают подшипники, сальники и стопорное кольцо в цилиндр. После этого обезжиривают место фиксации картера и устанавливают его на свое место. При сборке следует соблюдать обратную последовательность демонтажа.

Как снять сцепление

Перед тем как открутить сцепление, нужно снять ведущую звездочку. Снимают штопорную шайбу и убирают звездочку и игольчатый подшипник. Откручивают сцепление. Снимают отражающую пластину и насос.

Как снять и заменить звездочку

Замена звездочки на бензопиле нужна в тех случаях, когда:

• заклинивает движение цепи;
• произошел износ ведущей звездочки.

Для замены нужно снять звездочку бензопилы. Зубья звездочки не должны отклоняться от необходимых размеров, иначе работа пилы будет сопровождаться вибрацией, что приведет к поломке коленвала и подшипников. Срок эксплуатации звездочки в 2 раза превышает рабочий ресурс цепи. Используют 2-3 цепи до истирания их режущей поверхности. После этого меняют звездочку. Она расположена за муфтой сцепления. Снимают крышку узла сцепления.

Удаляют шину, цепь и муфту. Но прежде надо зафиксировать коленвал. Потом съемник помещают в отверстие муфты и поворачивают по часовой стрелке. Снимают муфту. За ней расположена звездочка. Теперь ее демонтируют. Если она неисправна, ее заменяют.

Ремонт и замена масляного насоса

Рассмотрим, как поменять масляный насос. Если элемент протекает, то следует обновить прокладку между двумя его частями. Если эта деталь маслонасоса не повреждена, то ее надо протереть и поставить на место. Теперь проверяют шланг. На нем не должно быть трещин. Если шланг поврежден, его заменяют. Потом прочищают компрессором выходные каналы.

Замена поршневой

Рассмотрим, как осуществляется диагностика и замена поршневой группы. Нужно проверить состояние цилиндра и степень износа поршня. После демонтажа мотора откручивают поддон, вынимают коленвал с поршнем из цилиндра. Откручивают стопоры поршневого пальца. Если поршень неисправен, его надо заменить. Стопорные кольца фиксируют разрезом вниз. Перед установкой в цилиндр поршневой группы смазывают поршень маслом. Перед монтажом картера обезжиривают его поверхность и наносят герметик.

Как выставить зажигание

Надо выставить зажигание на бензопиле. Регулировка зажигания осуществляется так:

• вывернуть свечу и оценить ее внешний вид;
• уточнить расстояние между магнитами и катушкой (до 0,2 мм);
• проверить искру.

Устройство и принцип работы стартера на триммере

Бензиновый двигатель – это, в принципе, основная деталь мотокосы Его мощность лежит в диапазоне 0,5-2,5 л.с. Движение от него передается валу, находящемуся внутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске или ножу (рабочему органу).

Также у бензокосы имеются следующие элементы:

• кожух защитный;
• рукоятка;
• ремень, предназначенный для удобства пользования устройством;
• стартер, служащий для запуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фотографии далее.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен отдельно на двух фото ниже.

Стартерные механизмы различных моделей бензокос работают по одинаковому принципу: во время запуска ДВС выступы, отмеченные на фотографии выше цифрой 1, входят в зацеп с собачками 3. Когда двигатель начинает работать, они возвращаются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль выполняют также проволочки 2.

Процесс возврата в исходное положение элементов механизма происходит из-за наличия пружины, накрученной вокруг оси. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время пуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодняшний день бензиновые мотокосы оснащают стартерными механизмами двух типов:

• ручными;
• электрическими.

Первый вариант встречается гораздо чаще.

Стартер на триммере может функционировать без поломок продолжительное время. Однозначно указать срок безотказной работы нельзя. Все определяется первоначальным качеством устройства и соблюдением правил обращения с ним.

Распространенные поломки Штиль 180

К распространенным неисправностям на бензопиле штиль можно отнести:

• Обрыв шнура стартера;
• Износ ведущей звездочки;
• Протечки в системе подачи масла для смазки цепи;
• Износ червячной шестерни маслонасоса;
• Подсос воздуха через сальники в картер двигателя;
• Отсутствие искры на свече зажигания;
• Отсутствие подачи топлива при неисправностях в карбюраторе (на них мы не будем останавливаться, так как ремонт и регулировка карбюратора бензопилы, вопрос достаточно широкий и будет рассмотрен в отдельной статье);
• Обламывание проушины посадочного места под рычаг управления двигателем.

Теперь рассмотрим неисправности подробнее и начнем с ремонта масляного насоса.

Блок собачек стартера в Хускварна 128р -сделай сам! Фотоотчет

5 / 5 ( 15 голосов )

В данной статье хотим рассказать об альтернативном варианте установки блока собачек стартера от китайского триммера на бензокосу Хускварна 128р. При наличии некоторого инструмента (сверло 10,5мм, метчика м12*1,75, метчикодержатель) и свободного времени можно изготовить своими руками.

Самое важное — определить какая именно неисправность в системе запуска. Два самых частых случая — облом пружины легкого запуска (расположена в стартере), тогда при попытке завести бензокосу — стартер будет «прокручивать» и неисправность блока собачек стартера

Два самых частых случая — облом пружины легкого запуска (расположена в стартере), тогда при попытке завести бензокосу — стартер будет «прокручивать» и неисправность блока собачек стартера.

В любом необходимо снять стартер (3 винта крепления) и осмотреть блок собачек и сам стартер.

Заводской вариант блока собачек стартера Хускварна 128р (артикул)

Выполнен довольно качественно, неплохой срок службы.

Для того, чтобы снять блок собачек стартера необходимо стопором заблокировать движение поршня в цилиндре в верхней мертвой точке.

И открутить блок собачек трещоткой с головкой на 10мм.

При обломе «усиков» собачек завести косу уже не получится.

Печальный факт, но купить можно только узел целиком, отдельно собачки не продаются.

Ценник весьма не дешевый…

Решили попробовать приспособить китайский храповик от бензокос объемом двигателя 26-33см³ (производители разные — Champion, Redverg, Huter, Patriot, Forward и пр.)

Артикул например компании Champion: 026161600.

В любом магазине запчастей можно купить данную деталь, стоимость весьма демократичная (100-150 руб)

Металлические собачки платы внушают доверие. Собачки на такую плату можно купить отдельно (обычно продается комплект из двух собачек, двух пружинок и двух стопорных колец)

Все бы ничего, но на данной плате резьба — М8, а на оригинальном храповике Хускварна — м6.

Взять и просто поставить китайский «девайс» не получится, придется доработать.

Честно говоря, решение пришло случайно… На глаза попалась мебельная «футорка», которые использовали раньше при производстве мебели (кто разбирал старые шкафы наверняка поймут о чем идет речь). Она идеально подходит под заданную цель -имеет внутреннюю резьбу м6, удобное литье под шестигранник для установки.

Наружняя резьба — м12*1,75.

Осталось только приспособить ее в плату собачек.

При наличии дрели, сверла Ø 10,5мм и метчика м12*1,75 — вопрос нескольких минут.

Рассверливаем отверстие китайской платы собачек сверлом по металлу Ø 10,5мм

Рассверливаем отверстие китайской платы собачек сверлом по металлу Ø 10,5мм

Получилось довольно неплохо.

Далее нарезаем резьбу метчиком №1, затем №2. Главное нарезать резьбу ровно и без перекосов.

После этого вкручиваем мебельную футорку в плату шестигранным ключом 6мм.

Теперь резьба соответствует — м6, как и на коленвале Хускварна 128р.

Для проверки создадим имитацию двигателя Хускварна 128р (соберем коленвал с поршневой на картер)

Далее накручиваем плату собачек на коленвал используя шестигранный ключ 6мм

При наличии разъемного резьбового фиксатора можно «капнуть» на резьбу для лучшей фиксации.

Прикручиваем стартер к картеру.

Осматриваем итоговый результат.

Блок собачек плотно прилегает к храповику стартера.

Плата собачек очень хорошо подходит под стартер Хускварна 128р.

Несколько пробных попыток — стартер работает, проворачивая двигатель.

Эксперимент можно считать успешным.

Будем рады, если кому-то пригодилась данная информация и поможет возобновить работу своего домашнего помощника.

Возможно у кого-то получилось сделать аналогичные наработки более простым способом, будем рады если поделитесь с нами!)

Ну а если Вы хотите узнать больше о диагностике и ремонте бензинового триммера Хускварна 128R, то переходите по ссылкам ниже, там Вы найдете еще больше интересной и полезной информации по ремонту данной бензокосы.

Посмотреть детальный фотоотчет разборки триммера Хускварна 128р

Установка китайской поршневой на триммер Хускварна 128R. Фотоотчет

Частые неисправности триммера Husqvarna 128R.

Article Rating

Как заменить пружину стартера бензопилы?

Для того чтобы заменить старую пружину в разобранном стартере необходимо действовать в следующем порядке:

Прежде, чем установить пружину стартера бензопилы, потребуется извлечь обойму механизма – делать это следует крайне аккуратно, чтобы не сломать деталь;
Затем необходимо посмотреть внутрь обоймы – в ней вы увидите пружину, обмотанную вокруг С-образного элемента. Чтобы вытащить пружину, зафиксируйте верхнюю ее часть пальцем и немного оттяните в сторону ручку стартера;
После извлечения старой пружины необходимо намотать новую деталь

При этом старайтесь избежать перегибов и перекручивания нового пружинного элемента;
Чтобы собрать пружину стартера бензопилы потребуется действовать максимально осторожно, иначе одно неверное движение может привести к разматыванию запчасти;
После того, как вам удалось полностью вставить пружину в стартер, необходимо осторожно зафиксировать обойму.

Замена стартера

Порядок действий при замене стартера бензопилы:

1. Снять узел с корпуса инструмента.
2. Открутить крепежные болты и демонтировать боковую крышку.
3. Открутить крепежный винт, с помощью которого прикреплен стартер.
4. Убрать зажим и пружинный механизм системы запуска.
5. Демонтировать шкив со шнуром.
6. Заменить все износившиеся и поврежденные элементы.
7. Выполнить обмотку шкива.
8. Установить новый стартер.
9. Установить на место шкив со шнуром, зажим и пружину.
10. Прикрутить боковую крышку и установить узел на корпус бензопилы.

Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

Инструменты для ремонта Штиль 180

Чтобы провести относительно качественный ремонт бензопилы штиль мс 180 самостоятельно, потребуется иметь:

• воздушный компрессор (для очистки бензопилы и продувки основных узлов и агрегатов);
• вакуумметр, необходим для проверки герметичности картера и карбюратора, а также для выявления дефектных сальников;
• стопор поршня, для ограничения хода коленчатого вала;
• электронный тахометр, для того чтобы правильно настроить карбюратор бензопилы;
• т-образный ключ STIHL Torx 27 или аналог;
• съемник для подшипников коленчатого вала.

Только при наличии этих инструментов ремонт бензопилы штиль 180 своими руками, может быть выполнен достаточно качественно.

Устройство

Устройство стартера бензопилы включает в себя следующие элементы:

• винт системы зажигания;
• пружина возврата;
• катушка системы запуска;
• дефлектор;
• крышка;
• магнето;
• барабан;
• свеча зажигания;
• электронный блок;
• электропроводка;
• кнопка питания;
• ручка и тросик.

Основные параметры системы запуска бензопилы:

• мощность — от 2000 до 2500 Вт;
• максимальное количество оборотов в минуту — 3000;
• масса — 0,5 кг.

В системе появляется электродвижущая сила. Появившийся ток с помощью электронного блока преобразуется в электрические сигналы, которые передаются на движущие элементы. Образуется искра, которая провоцирует воспламенение топливно-воздушной смеси.

Ремонт системы подачи масла

При отсутствии подачи масла для смазки цепи, необходимо провести диагностику всей системы и определить причину, по которой масло не подается. Основных причин может быть несколько:

• Засор масляного фильтра или масленой системы;
• Отсутствие резьбы на червячной передаче маслонасоса;
• Засор или неисправность самого насоса;
• Разгерметизация масляной системы (на днище бензопилы будут иметься подтеки масла).

Для проверки резьбы на червячном приводе маслонасоса, потребуется снять ведущую звездочку бензопилы и раскрутить сцепление. Для этого выкручивается свеча зажигания и на её место устанавливается стопор поршня, тем самым обеспечивается надежная фиксация коленчатого вала инструмента от проворачивания.

READ Смазка цепи бензопилы Huter вс45

Далее снимается крышка со стороны шины бензопилы STIHL 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.

Таким образом выполняется и замена звездочки бензопилы STIHL 180 при необходимости.

Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы STIHL 180 проводится в обратной последовательности.

В случае если шестерня в нормальном состоянии, продолжается разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя рукоятка и отсоединяется тяга управления дроссельной заслонкой, после чего блок рукояток снимается с амортизаторов при помощи мощной шлицевой отвертки.

Снять рукоятки необходимо для обеспечения доступа к днищу в месте установки масляного насоса.

На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.

Далее масляный насос, вынимается из корпуса бензопилы STIHL 180 и промывается в бензине.

Замена шнура стартера на бензопиле Штиль 180,170-250#ВикторПолев

Как правило, масляные насосы STIHL редко приходят в негодность и требуют замены. В основном, причина отсутствия подачи масла в засоре, поэтому промыв и проверив шестеренку насоса на прокручивание, можно быть уверенным, что после обратной сборки бензопилы STIHL 180 проблемы с подачей масла исчезнут.

После ремонта, сборку бензопилы STIHL 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.
