Как заточить цепь пилы напильником

Как наточить режущую оснастку при помощи болгарки и шуруповерта

В сети имеются ролики, где показан процесс заточки бензопильных цепей при помощи такого инструмента, как углошлифовальная машинка или по-простому болгарка. Принцип процедуры аналогичен с действиями при использовании станка. Однако сложность его лишь в том, что мастеру необходимо самостоятельно выбирать угол заточки, и при этом контролировать инструмент, удерживая его в руках. Сделать это достаточно сложно, и еще труднее, выполнить процедуру с получением качественного угла заточки. Именно поэтому прибегать к реализации процесса таким способом не рекомендуется, ведь недостатков у него достаточно много:

сложность — что связано с удержанием инструмента в руках и одновременным контролем угла заточки;
высокая вероятность испортить оснастку, так как при неправильно заточенных зубьях, цепь будет резать с меньшей эффективностью, или вовсе не будет пилить;
увеличение скорости затупления зубьев — диск на заточном станке вращается с меньшей скоростью, чем круг на болгарке. При непродолжительном контакте с кромкой, металл успевает значительно нагреваться до высоких температур, что приводит к его закалке и отпуску, и поэтому не исключается вероятность того, что заточенная в таких условиях цепь, будет быстрее затупляться (это приведет к ускоренному ее износу).

Использование болгарки для восстановления качества заточки зубьев — это далеко не самый лучший вариант. И прибегать к его реализации не рекомендуется вовсе. Как это делают мастера в домашних условиях, можно посмотреть на видео.

Как альтернатива использованию болгарки для заточки бензопильной оснастки, применяется шуруповерт.. Принцип его реализации заключается в выполнении следующих действий:

В патроне инструмента (шуруповерта) зажать круглый напильник.
Выполнять движения напильником, как в случае с ручным способом, только дополнительно осуществлять его вращение от шуруповерта.
Проводить вращающийся напильник несколько раз, увеличивая силу прижатия при движении от себя, и ослабляя, возвращая его в исходное положение.

Такой способ нельзя назвать эффективным, так как и речи не может быть о соблюдении угла заточки. У него есть только одно преимущество — на реализацию затрачивается вдвое меньше времени. Он подходит при необходимости быстрого выполнения процедуры. Ниже на видео показано, как производится заточка цепи на бензопиле при помощи шуруповерта.

На основании представленных инструкций каждый пильщик может сделать для себя соответствующие выводы о рациональности каждого способа. Опираясь на описание, вы всегда можете поддерживать состояние вашего инструмента в должном состоянии.

Шаблон для заточки цепи бензопилы

Приобретая бензопилу, целесообразно обзавестись и специальным шаблоном (см. рис. 3), при помощи которого можно легко установить оптимальные значения углов зуба. С его помощью контролируются значения задних углов верхнего и торцевого лезвий, а также передний угол кромки (он указывается в инструкции производителя, и может изменяться в пределах 65…80°).

Особенно важно применение шаблона для оценки значения заднего угла верхнего лезвия. Этот угол заточки цепи бензопилы определить иначе очень сложно, а между тем его необходимо выдерживать в довольно ограниченных пределах — от 50 до 60°. Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи

Измерение угла заточки выполняют определением угла между верхней режущей кромкой и линией, перпендикулярной к направляющей цепи.

Угол заточки цепи бензопилы можно менять, в зависимости от того, какие работы будут производиться. С увеличением твёрдости древесины, его значение должно быть меньше. В целом считается оптимальным значением угла 10…12° – при продольном распиле, и 25…30° – при поперечном распиле.

Рисунок 3 – Внешний вид шаблона для затачивания зубьев бензопилы

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5.5 мм, либо на станке

В первом случае крайне важно правильно располагать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки зуба. Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Инструмент располагают перпендикулярно оси цепи, и под углом в 25…30° к верхней кромке зуба

Одного круглого напильника недостаточно. Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи. Как видно из рис. 4, державка может быть установлена на зуб сверху, и опираться на его верхнюю кромку. Поскольку высота державки адаптирована под определённый шаг цепи, то её следует выбирать применительно к бензопилам конкретных моделей и торговых марок.

Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на рис. 5.

Рисунок 5 – Комплект заточного инструмента и приспособлений

Сначала затачиваются зубья одного направления, а затем – другого. Начинают с лёгких нажатий инструмента в направлении от себя, постепенно увеличивая нагрузку. В ходе заточки круглый напильник периодически проворачивают вдоль своей оси.

Механизированная заточка на станке Заточка на станке значительно более удобна, и не требует высокой квалификации исполнителя. Такие станки имеют электропривод, и оснащаются специальными заточными кругами. Для бытовой мастерской стоит приобретать компактные агрегаты, не занимающие много места при хранении, и пригодные для быстрого и качественного затачивания цепей бензопил от разных производителей

Такие агрегаты должны работать от стационарной электросети напряжением 220 В, обладать небольшим энергопотреблением (до 100 Вт) и лёгкостью своей установки на цепь

Выбирая станок, необходимо обращать внимание на следующие его технологические характеристики: Возможность обработки зубьев с различной толщиной верхней кромки и разным шагом цепи; Возможностью регулирования угла заточки, в пределах, указанных ранее; Наличие сменных шлифовальных дисков; Постоянным значением ширины реза. Конструкция станка проста, и включает в себя приводной электродвигатель, вал с посадочным местом для заточного диска, ручку с органами управления, приспособление для закрепления станка на цепь

Регулировка силы нажатия на затачиваемый элемент обеспечивается пружинным прижимом

Современные модели заточных станков снабжаются дифференцированным зажимом, которые предусматривает самоцентрирование изделия на станке. Для удобства проведения работ на корпусе зажима имеется измерительная шкала. Опционно станки могут снабжаться также миниатюрной электрической лампочкой, которая производит подсветку рабочей зоны, а также гидроусилителем, облегчающим заточку. Безопасность проведения работ обеспечивается откидным предохранительным щитком.

Правильная заточка цепи бензопилы

Как понять, что оснастка затупилась

В процессе интенсивного пиления режущие сегменты цепи затупляются. И это происходит не только при взаимодействии с древесиной. Например, если случайно шина соскальзывает с бревна и задевает землю, сильное абразивное воздействие наносит вред режущим кромкам. Свидетельством того, что необходима заточка цепей, является ухудшение производительности работ: шина перестает углубляться в древесину, вместо крупной стружки летят мелкие опилки. Пользователю приходится прилагать больше усилий для заглубления пилы в древесину. Вернуть остроту режущим сегментам можно самостоятельно, заточив их ручным способом. В этом нет ничего сложного, если знать особенности геометрии пильного полотна и нюансы заточки.

Важно знать! Не рекомендуется пилить затупленной цепью. Это не только снизит производительность работ и потребует от вас больших усилий, но и повысит расход топлива, нагрузку на двигатель и ускорит износ рабочих узлов инструмента

Первой частью звена является режущий зуб. У него две кромки – верхняя и нижняя (торцевое лезвие). При вхождении в древесину он снимает ее слой так же, как это делает лезвие рубанка. Вторая часть – это ограничитель глубины пропила. Он регулирует толщину древесной стружки. Верхняя кромка режущего зуба скошена под определенным углом относительно линии движения пильного полотна. Такие особенности строения диктуют свои правила обработки каждого сегмента. К ним нужен свой подход.

Подготовка пильной оснастки

Напомним, что заточка цепи бензопилы своими руками осуществляется без снятия ее с инструмента. Достаточно удобно расположить пилу, закрепив пильную гарнитуру струбциной на твердой поверхности. Это избавит вас от необходимости удерживать инструмент, а также поможет более уверенно осуществлять заточку. Не забудьте: вам понадобятся защитные перчатки, чтобы уберечь руки от порезов о пильную гарнитуру. Для выполнения работ нужен набор, состоящий из шаблона, круглого и плоского напильника. Работая по шаблону, удастся точно позиционировать напильник относительно зуба и повторять действие на каждом из режущих звеньев. Итак, расскажем о заточке по порядку.

Обработка режущего зуба

Для обработки режущих кромок нужен круглый напильник. Он подбирается по диаметру исходя из параметров шага цепи. Чтобы должным образом позиционировать заточный инструмент, нужно соблюдать следующие предписания:

в вертикальной плоскости его рабочая часть должна находиться под углом в 90° относительно оснастки;
в горизонтальной плоскости – под углом в 30° или 10° в зависимости от особенностей и характеристик цепи.

В точности соблюсти эти требования и повторить одинаковое положение на каждом звене поможет специальный шаблон, который устанавливается на шину и дает возможность быстро и аккуратно произвести заточку. К каждой модели пилы предлагаются шаблоны особой формы, поэтому лучше подбирать фирменные изделия, рекомендуемые производителем. Примеры таких приспособлений представлены на рисунках ниже.

Поместив напильник с круглой рабочей частью внутри звена цепи и придав ему нужное положение с помощью шаблона, начинайте совершать им движения параллельно кромке. Соблюдайте горизонтальное положение инструмента и не прилагайте чрезмерных усилий. Также следите, чтобы верхняя часть напильника не выступала за верхнюю точку зуба более чем на 1/5 от своего диаметра.

Важно! Совершайте движения напильником только от себя. Следите за тем, чтобы число движений было одинаковым на каждом из зубьев

Тогда после заточки все они будут иметь одну высоту. Для удобства сначала заточите сегменты одного направления, а после смените положение пильной гарнитуры и обработайте зубья другого направления.

Обработка ограничителя пропила

Процесс выполняется с помощью все того же шаблона, только другим инструментом. Вам понадобится напильник с плоской рабочей частью. В шаблоне для заточки имеется небольшое окошечко для ограничителя пропила. Установите шаблон на пильную оснастку так, чтобы ограничитель выходил из этой прорези. Затем возьмите напильник и выполните несколько движений в направлении от себя – нужно сточить выступающий из окошечка кончик сегмента.

Видеоинструкция

Чтобы понять, как выглядит заточка цепи бензопилы своими руками, посмотрите процесс в этом видео. Следуя всем правилам, вы вернете оснастке режущие свойства и сможете продолжить работу.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилы ФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.

Правка цепи заточным станком

Правка цепи заточным станком одна из самых удобных, быстрых и качественных в домашних условиях. Правда придется приобрести станочек, который стоит порядка 2000 — 3000 рублей, но зато забудете про проблемы с цепями.

У заточных станков имеется держатель (1) цепи с блокиратором, с помощью которого можно зафиксировать цепь. Также он позволяет выставить горизонтальный угол заточки цепи в диапазоне от 0° до 40°. Укладываем на него цепь и выставляем нужный нам угол. Затем с помощью рычага (2) регулируем угол наклона точильного круга, то есть под каким углом он будет заходить под зуб. Перед началом пиления опускаем диск на цепь и устанавливаем ограничитель (4) в нужном положении, чтобы во время работы не опустить сильнее и не распилить цепь. Точим каждый правый зуб, затем разворачиваем держатель с цепью на 180° и точим каждый левый зуб.

Преимущество данного способа в том, что точить сможет даже неопытный оператор. Также у станка есть защитный кожух (3), который предотвратит травмирование во время работы. Однако, как мы уже говорили, придется немного потратиться на приобретение станка. Если нужна хорошая модель, но не хотите переплачивать за именитые бренды, возьмите Champion C2001, который на сегодняшний день является лучшим среди бюджетных.

Заточка цепи с помощью станка

Самым «качественным» примером для правки цепи будет служить электрический станок. Тут вам не придется подбирать угол и следить за ходом напильника. А результат при этом будет наиболее точным.

Станок, пожалуй, самый быстрый способ заточки инструмента. Основные параметры выбираете вы сами, лучше всего это делать выбрав контрольный зуб, заточив его, а далее станок все сделает сам.

В процессе работе за станком важно проделать следующее:

винт регулировки зажима бензопильной цепи ослабляем;
устанавливаем пилу в станок ;
по умолчанию угол заточки будет равен 30, но его можно изменить, если того требуют обстоятельства.
окончив правку следует цепь очистить от остатков металла, продув ее воздухом и смазать маслом.

Как точить цепь на бензопиле своими руками

Определить когда инструменту нужно обслуживание просто. Понятно это становится в процессе работы по следующим признакам:

стружка становится мелкой;

требуется прилагать значительные усилия;

пилу заклинивает;

ощущается сильная вибрация;

время распила увеличивается.

Присмотревшись к цепи можно визуально убедиться, что грани не имеют необходимой остроты. Обнаружив, что пришло время их заточить, нельзя откладывать эту процедуру. Во-первых, работа становится небезопасной для исполнителя. Во-вторых, возникает нежелательная нагрузка на силовой агрегат. Ну и в-третьих теряется много времени, часть которого лучше потратить на заточку.

Принцип заточки основан на особенностях конструкции звена. Состоит оно из корпуса, на котором расположена режущая кромка Г-образной формы. Вертикальная грань прямая, а горизонтальная сделана под углом. Перед зубом расположен ограничитель глубины реза. Все эти элементы нуждаются в обработке.

Стачивая режущую часть уменьшают высоту профиля цепи. Если параллельно не убрать высоту ограничителя, то он не даст зубу погружаться в древесину на нужную глубину, поэтому его тоже стачивают. Правка упора делается значительно в меньших объемах.

Режущая кромка уменьшается при заточке по высоте на доли миллиметра. Вот на это значение и нужно ориентироваться при обработке ограничительного упора. Для работы можно использовать напильник, УШМ (болгарку), специальные механические устройства и электрические инструменты.

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)	Толщина звена (мм)	Диаметр напильника (мм)	Угол заточки (градусы)	Градус наклона режущего зуба
1/4″(6.35мм)	1,1-1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,1	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3	4	30	0,65 мм
3/8″ Picco/Micro (9.3 мм)	1,3 (для продольного пиления)	4	10	0,65 мм
0.325″ (8,25 мм)	1,3	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,5	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,6	4,8	30	0,65 мм
0.325″ (8,25 мм)	1,3-1,6 (для продольного пиления)	4,8	10	0,75 мм
3/8″ (9.3 мм)	1,3	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,5	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,6	5,5	30	0,65 мм
3/8″ (9.3 мм)	1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм
0.404″ (10,26 мм)	1,6	5,5	30	0,75 мм
0.404″ (10,26 мм)	1,6 1,3-1,6 (для продольного пиления)	5,5	10	0,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

Контролировать расстояние до ограничителя глубины
Проверять угол заточки режущих зубьев цепи
Очищать канавку и измерять ее глубину
Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

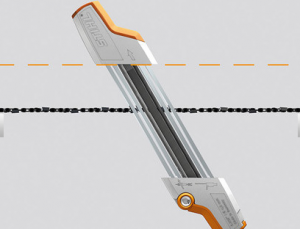

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

Напильник(-и) круглый различного диаметра
Напильник плоский
Шаблоны
Державки
Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

В заключение темы – некоторые советы экспертов:

Перед началом работы – обкатайте цепь. Для этого, прогоните цепь на невысоких оборотах ≈ 1 минуту. За этот период, смазка попадёт на каждую нужную деталь, а цепь и звёздочка прогреются и «притрутся» друг к другу. Если надо, отрегулируйте натяжение (после остывания цепи);

Постоянно смотрите за цепью. Она должна быть хорошо натянутой

Особо важно, когда в процессе работы, пилу наклоняют набок. Помните: цепь с плохим натяжением травмоопасна;
Своевременно точите

По возможности применяйте электрический станок. Это быстрее, легче, но и накладней;
Не стоит забывать о регулярной смазке пильной цепи, а следовательно, и всей шины. При недостатке смазки или применении несоответствующего смазочного материала, цепь может слететь с носка шины (а скорость её разгона достигает ≈ 100 км/ч);
Никогда не пользуйтесь отработанным автомобильным маслом. Только качественное специализированное или на крайний случай — чистый «автол».
Контролируйте глубину пропила, в части регулировки и заправки. Проверяйте это после 3-4 заточек.
