Какая виброплита лучше для тротуарной плитки

Рейтинг лучших: 5 проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

• Ремонт дорожного покрытия.
• Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

• Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
• Ручной стартер для запуска.
• Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
• Виброплита оснащена топливным баком на 3,6 литра.
• Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

• Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
• Прекрасно заводится в мороз;
• Легко перемещается вручную (не требует много усилий);
• Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

• Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
• Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
• Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
• Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
• Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

• Большой моторесурс у двигателя.
• Высокое качество материалов, из которых изготовлен аппарат.
• Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

• Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
• Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
• Оснащена мягкой рукояткой, которая гасит вибрации.
• В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
• Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

• Простая в управлении.
• Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

• Двигатель виброплиты этой модели установлен на усиленной раме.
• Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
• Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
• Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
• Есть оросительная система с баком на 10 литров.
• Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
• В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

• Легко заводится.
• Неплохое качество сборки.
• Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

CHAMPION PC5431F

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

• Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
• Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
• Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
• Есть датчик уровня масла в двигателе.
• Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

• Компактная и легкая виброплита, удобна в использовании и перевозке.
• Отлично выполняет свою работу.

Принцип работы виброплиты

Для того, чтобы понять, как работает утрамбовщик грунта, стоит рассмотреть его конструктивные элементы. Их всего четыре:

1. двигатель (электрический или внутреннего сгорания);
2. чугунная или стальная плита;
3. вибрационная установка;
4. рама.

• Главным элементом любого утрамбовщика является плита. Она располагается в его подножии. Вибрационный элемент находится по центру плиты, а сверху него двигатель.
• Последний приводит в действие вибратор через муфту и ременную передачу. В последствии круговые движения в вибрационной установке преобразуются в колебательные.
• Данная энергия передается на металлическую плиту, которая, в свою очередь, переносит её на грунт. Благодаря такой вибрации и большой массе металлической плиты, устройство утрамбовывает грунт, повышая его плотность.

Главные характеристики и разновидности

Главными характеристиками являются:

• масса;
• производительность;
• глубина уплотнения;
• площадь основания;
• вибрационное усилие;
• мощность двигателя.

Характеристика по массе

• с массой 70-200 кг применяют при укрепительных и уплотнительных работах на обочинах, при ямочном ремонте дороги. Инструмент массой до 100 кг используют также на небольших стройках.
• с массой больше 200 кг используют для уплотнения грунта у труб, для устоев мостов, для засыпки траншей.

По производительности

В зависимости от того, какую площадь можно обработать за единицу времени, виброплиты могут иметь производительность 100-920 м кв/час.

По глубине уплотнения

Глубина уплотнения зависит от мощности и массы виброплиты:

• глубина уплотнения 15 см – для уплотнения песка или гравия, при этом масса виброплиты не превышает 80 кг;
• глубина уплотнения порядка 25 см – для ландшафтных работ, масса плиты при этом около 95 кг.

По площади основания

Площадь основания всецело зависит от мощности двигателя. Глубина уплотнения больше при максимальном вибрационном усилии, а оно является следствием большой мощности и малого основания.

Выпускаются оборудование таких видов:

• электрические;
• бензиновые;
• дизельные.

Электрические виброплиты: достоинства, недостатки

Обычно электрические виброплиты применяют для трамбовки грунта и песка. Они обладают малыми весом и мощностью, работают на глубину до 3 м.

Площадь использования электрической виброплиты ограничена длиной кабеля и напряжением сети (42, 220 или 380 В), вес 40-80 кг.

К достоинствам можно отнести:

• низкий уровень шума при работе;
• простота в эксплуатации;
• маневренность;
• долговечность;
• ее можно использовать в закрытых помещениях, так как не выделяет вредных газов.

У электрической виброплиты только один ощутимый недостаток: обязательно нужен электрокабель, за которым приходится постоянно следить, оберегая от повреждений.

Цены на электрические виброплиты зависят от характеристик прибора. Например, виброплита СО-325 с глубиной уплотнения 100 мм стоит около 30280 руб, а СО-218М с глубиной уплотнения 225 мм стоит уже дороже – около 43730 руб.

Мобильные модели на бензине — удобно и автономно

Работают от бензинового двигателя мощностью от 4 до 13 лошадиных сил, который заправляется бензином марки не ниже А95 (или маслом). Расход топлива от 0,8-1 л бензина и выше. Тяжеловесные плиты массой 300-500 кг оснащены двигателями с воздушным или жидкостным охлаждением.

Достоинства:

• бензиновая виброплита автономна и мобильна, может работать везде, где есть масло и бензин;
• функциональность практически не зависит от холода, жары или атмосферных осадков.

Недостаток: не может эксплуатироваться в закрытых помещениях, так как выделяет вредные для здоровья выхлопные газы.

Стоимость бензиновой виброплиты зависит от характеристик прибора. Например, GROST VH 50 с массой 54 кг и мощностью двигателя 2,5 л/с стоит 27550 руб, а SPLITSTONE VS-246E12 с массой 140 кг и мощностью двигателя 6 л/с стоит дороже – 62660 руб.

Более производительные дизельные модели

Дизельная виброплита оснащена одноцилиндровым двигателем, обычно с воздушным охлаждением. Максимальный вес – 1000 кг, самые мощные дизельные модели могут заменить собой каток весом в 7 тонн.

Достоинства:

• износостойкость;
• выдерживает максимальные и длительные нагрузки;
• высокая производительность;
• малый расход топлива (от 0,4 л/ч и выше в зависимости от мощности).

Недостаток: использовать в закрытых пространствах нельзя, хотя число вредных выбросов меньше, по сравнению с бензиновыми плитами.

Поскольку расход топлива меньше, чем у бензиновых, то цена значительно выше. Например, виброплита дизельная TSS-MS120-K стоит 52470 руб, а виброплита дизельная реверсивная TSS-MS330-KE – 127160 руб.

Частота и цикл использования вибромотора

В первую очередь необходимо определиться с частотой вибрации двигателя. Она может варьироваться от 750 до 3000 об/мин. Также может быть необходима высокая частота с маленькой амплитудой, или же низкая частота вибраций с большой амплитудой. В строительстве, как правило, применяются вибромоторы с высокой частотой вибрации от 2 до 3 тысяч оборотов в минуту. При этом очень многое зависит от размеров и веса установки.

Чем частота выше, тем больше конструкция установки подвергается усталостным напряжениям, следовательно, сталь силового каркаса должна быть прочнее и толще. Если превысить допустимый предел по частоте, то конструкция быстро деформируется. При этом необходимо учесть также и цикл работы установки.

Покупка агрегата

Если всё-таки принято решение о приобретении агрегата, нужно учитывать как основные критерии, так и мелкие нюансы, которые облегчат работу или увеличат срок его службы. Однако нельзя не упомянуть о производителях устройств вибротрамбовки.

На особом счету техника европейских производителей. Немецкая техника отличается своей надёжностью и долгим сроком использования. Даже прокатные образцы показывают хорошее качество и темпы работы. Всё оборудование имеет двойной запас прочности. Wacker, Weber, Ammann, Bomag производят профессиональное оснащение.

Израильские Shatal и чешские NTC имеют меньший ресурс, чем немцы, но на стройках и в частных владениях оказываются тоже неплохими работниками.

Южнокорейская техникаach Jeonil Minery не уступает продукции из Чехии или Израиля. На азиатском рынке это лучшее предложение среди всех виброустановок.

Российские изделия от компаний «Сплитстоун», «Мотопром» и «СЗПО» уступают средним европейским образцам по удобству и функциональности. Однако модернизация продолжается, и в продаже появляются новые, более совершенные модели.

Китайцы, как обычно, берут ценой. Их продукция годится только для редкой ненапряжённой работы. Среди массы неизвестных производителей выделяются компании TEKPACK, MASALTA, DYNAMIC, CIMAR.

Originally posted 2018-07-04 07:17:08.

Укладка тротуарной плитки своими руками

Тротуарная плитка «Старый город» имеет преимущество при укладке в том, что она имеет разный дизайн. То есть, вариантов рисунка и укладки очень много. Но сам процесс имеет некоторые правила. Во – первых: ровность швов. Через каждые три – четыре ряда проверять натянутой леской направление шва, если нужно, подравниваем ударами резинового молотка. Во – вторых: ровность по плоскости. Также, каждые три – четыре ряда, берём уровень или правило и прикладываем сверху на уложенную плитку и просматриваем нижний зазор. Он должен бить минимальный, если это не так, то так же подравняем ударами молотка, только сверху. И в – третьих: при укладке плитки каждую следует немного пристукивать молотком. Это даёт дополнительное уплотнение подстилающего слоя гарцовки.

В начале статьи я давал информацию, что расчёты будут в конце. Так вот, когда приступаем к работе по тротуарной плитки, задаём себе вопрос: на какую глубину снимать грунт и готовить основу? Так вот, сейчас мы это можем просчитать. Нам для этого нужно знать «привязочные точки», толщину плитки, особенности территории (где будут садовые дорожки, площадки, и самое главное – заезды).

Привязочная точка – это места на территории, где верх тротуарной плитки должен совпадать с элементами постройки на территории. Например: порог дома, низ ступеньки, низ выделенной площадки, и т.д.

Когда эти все данные у нас есть, мы суммируем конструктив: толщина песчаной подушки, плюс толщина щебневой основы, плюс толщина гарцовочной подстилки, плюс толщина плитки. Толщину плитки можно брать за минусом одного сантиметра. Этот сантиметр компенсируется при трамбовании уложенной плитки виброплитой. Нужно учитывать, что на территории толщина плитки может быть разная — в зависимости от технологического назначения.

Итак, когда у нас плитка положена, если есть подрезка, (подрезка это места, где не влезает целая плитка) то подрезку выполняем с помощью болгарки с диском с алмазным напылением, не забывая про средства индивидуальной безопасности (очки, перчатки), просыпаем готовые участки песком. Песок должен быть сухим, мелкокалиброванным и чистым. С помощью веника или садовой щётки распределяем песок по швам, чтоб он максимально заполнил швы, остаток песка не сметаем, а примерно равномерным слоем оставляем на плитке.

Как самому сделать виброплиту?

Для выполнения этой работы есть два главных довода. Первый — экономия средств, поскольку бюджет изготовления данного механизма обычно не превышает 10-12 тысяч рублей. При этом самая дешевая виброплощадка вам обойдется не дешевле 17 тыс. рублей.

Вторая причина — желание поработать своей головой и руками, доставляющее удовольствие от процесса творчества.

Поскольку конструкций данной машины относительно простая, то сделать виброплиту своими руками сможет каждый, у кого есть сварочный аппарат, болгарка и дрель.

Главным узлом всей конструкции является двигатель с эксцентриком. Лучше купить готовый однофазный площадочный вибратор российского производства марки ИВ-98Е. У него в одном блоке находится электромотор и эксцентриковый мал. Цена этого механизма составляет около 7 000 рублей.

Вторую часть машины – рабочую платформу можно сделать из стального листа толщиной не менее 8 мм и размером 50х80 см. Его передний и задний края нужно отогнуть на 10 см для того, чтобы виброплита не цеплялась за грунт. Для этого по линии сгиба делают пропил болгаркой на глубину 6 мм после чего отгибают край ударами молотка.

Пропил заваривают сваркой и приступают к установке креплений для вибратора. Для этого можно использовать два отрезка швеллера №10 или 12.

Разметив на швеллере точки установки двигателя, их высверливают дрелью, после чего мотор закрепляют с помощью болтов. Если вы не планируете в дальнейшем снимать вибратор, то лучше не пользуйтесь резьбовыми соединениями, а сразу приварите электросваркой станину мотора к платформе.

Для того, чтобы самодельная виброплита не оказывала негативного действия на руки,ееручку нужно прикрепить к платформе через энергопоглощающие прокладки.

Для этой цели подойдут стандартные резиновые подушки для двигателя ВАЗ, а также парочка мягких эластичных прокладок, которые можно купить в магазине строительного крепежа.

Полезное видео по теме:

TivD_a1CKI0

Площадь и тип рабочей поверхности

При одинаковых показателях веса и вибрационного усилия большее давление на материал будет осуществлять та виброплита, которая имеет меньшую площадь поверхности. С другой стороны, агрегат с рабочей поверхностью большей площади будет более эффективным при необходимости провести работы на большом участке, но и мощность должна быть более высокой. Все это обязательно стоит учитывать при выборе, взвешивая особенности проводимых работ.

Рабочая поверхность выполняется из чугуна или стали. Оба материала одинаково хороши, так как способны выдерживать солидные вибрационные нагрузки.

Рейтинг лучших: 5 проверенных моделей

Подобрали пять моделей современных виброплит от проверенных производителей.

CHAMPION PC9045F

Прямоходная виброплита, оснащена четырехтактным бензиновым двигателем мощностью 6.5 л. с. Сила удара — 15 кН.

Относится к профессиональному строительному оборудованию.

Применяется для таких задач:

• Ремонт дорожного покрытия.
• Укладка асфальта.

Утрамбовка щебня и песка.

Ключевые особенности:

• Двигатель оснащен датчиком критического уровня масла. Датчик следит за уровнем масла в картере мотора, если масла недостаточно — виброплита не запустится.
• Ручной стартер для запуска.
• Компактная конструкция позволяет работать в труднодоступных местах — около столбов, в траншее, рядом с бордюром или стеной и т. п.
• Виброплита оснащена топливным баком на 3,6 литра.
• Максимальная уплотняемая площадь — 416 м2/ч.

Что говорят пользователи:

• Отлично подходит для работы в ограниченном пространстве — там, где не проедет каток, свободно пройдет виброплита;
• Прекрасно заводится в мороз;
• Легко перемещается вручную (не требует много усилий);
• Ручка снабжена механизмом, который уменьшает передачу вибрации на руки оператора.

DDE VP160-HK

Виброплита реверсивного типа, с бензиновым двигателем Honda GX200. Сила удара — 30,5 кН.

Ключевые особенности:

• Высокопроизводительная виброплита, оснащенная двигателем с мощностью 6 л.с.
• Мощный двигатель позволяет уплотнять грунт на глубину до 50 сантиметров за 1 проход.
• Эффективная передача или отбор крутящего момента от двигателя к эксцентрику (осуществляется с помощью мощного 3-кулачкового сцепления).
• Ротор вибратора оснащен усиленными стальными втулками, а двигатель установлен на прочном креплении. Виброплита служит долго и надежно.
• Есть транспортировочные колеса для удобного перемещения.

Что говорят пользователи:

• Большой моторесурс у двигателя.
• Высокое качество материалов, из которых изготовлен аппарат.
• Удобна в работе.

RedVerg RD-29155

Прямоходная виброплита с четырехтактным бензиновым двигателем. Мощность двигателя — 6,5 л.с., сила удара — 13 кН.

Ключевые особенности:

• Виброплита RedVerg имеет прочное основание из толстого листа штампованной стали.
• Защитный кожух предотвращает попадание посторонних предметов на приводные ремни.
• Оснащена мягкой рукояткой, которая гасит вибрации.
• В комплектации есть полиуретановая подушка — позволяет аккуратно укладывать брусчатку или тротуарный камень.
• Есть оросительная система — дополнительный бачок для воды, с помощью которого можно увлажнять поверхность под плитой при укладке асфальта.

Что говорят пользователи:

• Простая в управлении.
• Лучший вариант по соотношению цена/качество.

Elitech ПВТ 60 БВЛ

Бензиновая виброплита с надежным четырехтактным двигателем. Мощность — 6.5 л.с., центробежная сила — 10,5 кН.

Ключевые особенности:

• Двигатель виброплиты этой модели установлен на усиленной раме.
• Работает без перебоев при сильной жаре, а также при морозах. Полный температурный диапазон — от -10 до +40 оС.
• Аппарат оборудован ударопрочным кожухом для защиты ременной трансмиссии.
• Виброплита оснащена антивибрационной системой. Снижает негативное влияние вибрации на двигатель и продлевает срок его службы.
• Есть оросительная система с баком на 10 литров.
• Эргономичная ручка управления. Удобно складывается для хранения или перевозки.
• В комплекте есть транспортировочные колеса для удобного перемещения по площадке.

Что говорят пользователи:

• Легко заводится.
• Неплохое качество сборки.
• Из недостатков — при вибрации могут откручиваться болты транспортировочных колес.

CHAMPION PC5431F

Компактная бензиновая виброплита прямоходного типа. Оснащена четырехтактным двигателем, мощность — 2.3 л.с., сила удара — 8.2 кН.

Ключевые особенности:

• Частота вибрации — 5140 ударов в минуту, глубина уплотнения — 200 миллиметров.
• Корпус выполнен из ударопрочного пластика. Обеспечивает надежную защиту исполнительных механизмов аппарата от ударов щебня и мелкого камня, а также от попадания пыли.
• Виброплита оснащена специальной системой амортизации, которая хорошо поглощает вибрации. Благодаря этой системе детали двигателя меньше изнашиваются и дольше служат.
• Есть датчик уровня масла в двигателе.
• Удобная рукоятка. Можно регулировать по высоте, на рукоятке находятся все элементы управления устройством.

Что говорят пользователи:

• Компактная и легкая виброплита, удобна в использовании и перевозке.
• Отлично выполняет свою работу.

↑ Раскладка тротуарных блоков

Тротуарная плитка и брусчатка производится в огромном ассортименте. Главная задача – правильно спроецировать вариант дизайна брусчатки и выбрать способ её размещения. Тем, кто будет самостоятельно обустраивать приусадебный участок, предварительно надо познакомиться с разновидностями плитки, методами её укладки и вариантами орнаментов укладки блоков.

Схем укладки тротуарной плитки известно много, так как она производится со стандартным соотношением ширины и длины.

Если используются фигурные элементы мощения одного типа, то популярны на сегодня такие схемы раскладки:

1. «Линейная» кладка. Плитки размещают вдоль линии тропинки параллельно друг другу, учитывая, чтобы швы соседних элементов совпадали.
2. «Елочка». Фигурные плиточные элементы укладывают друг к другу под прямым углом.
3. «Кирпичная» выкладка. Ориентация кирпичиков сохраняется также, как в «линейной» кладке, только добавляют перевязку в пол или четверть плитки в соседних рядках.
4. «Блочная» выкладка плитки. Два тротуарных блока располагают параллельно друг другу, а под прямым углом разворачивают примыкающие к ним два элемента мощения.

При кладке тротуарных брусков из двух и больше цветов, используют разнообразные варианты мощения, которые позволяют создавать стильный и эффектный дизайн придомовой территории. Когда для благоустройства участка используют плитку нескольких фактур и цветов, то обычно используют несложную в исполнении, но очень эффектную схему укладки «шахматная доска».

Когда укладывается разноцветная тротуарная плитка на площадки или дорожки, то следует придерживаться таких несложных правил:

1. Чтобы качественно выложить рисунок на участке мощения, стоит нарисовать эскиз в выбранном масштабе либо же создать настоящий проект с порядовкой фигурных элементов.
2. Чтобы эффектно и со вкусом украсить и обустроить территорию с большой площадью, выбирается эксклюзивный рисунок крупного размера.
3. Если обустраиваются небольшие участки, то используют мелкий повторяющийся орнамент или рисунок.

Почти на всех загородных участках встречаются извилистые места, требующие обустройства с помощью фигурных элементов мощения. Тротуарная плитка позволяет с незначительными затратами труда и быстро выполнить радиусные орнаменты. Укладка тротуарных блоков проводится по технологии, которая включает такие этапы:

1. Создание в специальной программе либо в масштабе эскиза.
2. На зону мощения наносится контактная прослойка, в которую входит гарцовка, гранотсев или песок. После выгрузки материала на участок его тщательно выравнивают и утрамбовывают.
3. Укладку фигурных элементов мощения выполняют от меньшего к большему радиусу, если располагаются тротуарные блоки вдоль дорожки длиной стороной.
4. После мощения заполняются швы кварцевым либо карьерным песком. Затем плитка утрамбовывается площадным вибратором.

Важно! Если плитки ориентируют поперёк дорожки, то вначале укладывается ряд малого радиуса. Во время укладки смещаются продольные швы элементов мощения, используя клин необходимого размера

Даже если выбрана сложная схема укладки и требуется подрез плитки, а сами узоры будут содержать и мелкие, и крупные элементы мощения, радиусные узоры существенно увеличивают привлекательность обустроенной зоны и декоративную ценность.

Вибростол из автопокрышек

Практически готовым решением для станины вибростола являются б/у покрышки от авто. Они соединяются по высоте саморезами насквозь, вибратор крепится к нижней части съемной виброплатформы, находится внутри шины, предотвращая падение столешницы.

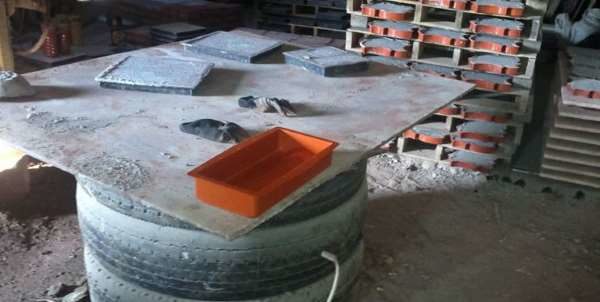

Вибростол из автопокрышек.

Если брусчатка нужна в небольшом количестве, платформу можно сделать из ламинированной или бакелитовой фанеры, ОСП/ДСП. Для мощения больших территорий придется использовать листовой прокат толщиной от 3 мм. Вибратор крепится к площадке согласно чертежу болтами насквозь.

Крепление вибродвигателя.

Шляпки болтов на лицевой стороне платформы прячутся в глухих отверстиях, которые можно залить полимерным или эпоксидным составом. Силовой кабель можно завести под шинами или сквозь отверстие в протекторе любой из них.

Для малых объемов вибролитья фигурных элементов мощения ФЭМ можно применить другую технологию:

• на покрышку устанавливается столешница верстака с эксплуатируемым бытовым оборудованием (например, заточной станок);
• фиксация пространственной геометрии осуществляется вбитыми в землю колышками/трубами;
• заточной станок отгораживается от рабочей зоны бруском, чтобы на него не попадал случайный раствор/бетон.

Вибростол из точильного станка.

Это позволит отлить бордюр, несколько тротуарных плиток и элементы ливневки в сжатые сроки.

Вибростол можно оборудовать дополнительной опцией просеивания песка, необходимой после изготовления тротуарной плитки перед мощением отдельных зон участка. Для этого достаточно укрыть электропривод кожухом из листового материала, организовать воронку из оцинковки или плотной ткани снизу, заменить виброплатформу сеткой.

Дополнительная функция просеивания песка вибростолом.

Таким образом, из рассмотренных вариантов можно выбрать оптимальную для конкретных условий конструкцию. Например, разборный вибростол позволит использовать отдельные элементы и узлы на следующих этапах благоустройства территории и эксплуатации участка.

Хорошая реклама

Самое читаемое

Какие используют трамбовки?

Для трамбования тротуарной плитки используют ручную трамбовку, вибротрамбовку, виброплиту. Также в редких случаях, когда речь идет о промышленных масштабах и больших объемах работ, трамбовать могут при помощи трамбовочных катков. Ручную трамбовку используют на небольших участках и с толщиной слоя, которая вполне может поддаться ручному воздействию. Обычно, это дорожки на даче или участки, где планируется небольшая нагрузка с маленьким слоем подсыпки. Работа с такой трамбовкой помогает добраться до труднодоступных мест и мест, где нежелательно сильное давление. Ручная трамбовка представляет из себя тяжелое плоское основание (пластину) с прикрепленной трубой, палкой.

Как сделать самодельную виброплиту с двигателем от стиральной машинки

Простой вариант изготовления виброплиты своими руками предлагает использовать двигатель от стиральной машинки. Способ удобен тем, что такой мотор легко достать, просто сняв его со старого оборудования. К тому же подключать устройство можно будет к бытовой розетке 220 В, что заметно упростит его использование.

Инструкция, как сделать виброплиту своими руками, показывает стандартную схему сборки:

1. металлический лист подрезают болгаркой по краям и загибают вверх, а потом заваривают швы сварочным аппаратом;
2. швеллерами, расположенными на расстоянии около 10 см друг от друга, к плите присоединяют вибратор с установленным на нем двигателем, при этом нужно следить за прочностью креплений и их ровным расположением;
3. мотор от стиральной машинки фиксируют при помощи болтов, обычно используют М10 или М12;
4. после установки двигателя приступают к изготовлению ручки, ее можно сделать из любого отрезка стальной трубы подходящего диаметра и закрепить к основанию сайлентблоками или эластичными подушками.

Виброплита с двигателем от стиральной машины своими руками на данном этапе уже готова. Однако ее рекомендуется доработать и оснастить колесами для более удобного перемещения. Для этого к основанию конструкции приваривают обрезок трубы. По его краям при помощи сварочного аппарата монтируют кольца, по диаметру соответствующие выбранным колесам. Последние закрепляют внутри с возможностью последующего демонтажа.

Мощность двигателя около 1,5 кВт обеспечивает быстрое и легкое разравнивание слоя бетона или песка толщиной до 200 мм. Электро виброплита своими руками с мотором от стиральной машины подойдет для большинства ремонтных и дачных работ.

Вибратор для бетона состоит из электрического двигателя, вибрационного устройства и гибкого вала. Замену для первого элемента конструируют из отбойного молотка, перфоратора, дрели и других устройств, передающих колебания. Не нужно пренебрегать проектированием гибкого вала для вибратора, потому что благодаря нему наконечник безопасно опускается в раствор и передаёт нужную вибрацию. Такое изделие может работать от домашней электрической сети в 220 В.

Важно определиться и с необходимой длиной насадки. Чтобы обработать большую площадь, выбирают обширный лист, к которому крепится сам перфоратор

Необходимо прочно укрепить конструкцию, ведь вибрационная сила может оказаться для изделия разрушительной. В случае, когда элементы оборудования имеют горизонтальное положение, насадку нужно расположить под небольшим углом. А достичь этого можно при помощи крепления шайбы как опоры. Затем в неё устанавливают вибрационный узел перфоратора.

Советы по выбору

Выбирать виброплиту следует, ориентируясь на несколько важных критериев:

• Мощность двигателя. Она измеряется в киловаттах или лошадиных силах. Чем выше показатель, тем эффективнее окажется прибор. Показатель мощности также влияет и на скорость осуществляемых работ.
• Производительность. Показатель зависит от вида изделия и от уровня мощности. В профессиональной сфере рабочие выбирают прибор с максимальной производительностью.
• Глубина уплотнения виброплитой. Она зависит от типа грунта, с которым предстоит работать.
• Сила удара. Чем плотнее грунт и материалы, тем сильнее должен быть удар.
• Частота вибраций. Она определяется мощностью и производительностью устройства.

Основные производители вибрационных плит

Конечно, самыми массовыми являются виброплиты из Китая. Они недорогие, относительно надёжные (особенно с двигателями Honda или B&S). Однако для серьёзных проектов или для сдачи в аренду компании предпочитают более надёжных производителей.

Вибрационные плиты из Европы хоть и уступают в цене китайским конкурентам, превосходят их по качеству сборки и удобству работы. К тому же, инновации идут именно от европейских производителей. Среди них стоит отметить Wacker Neuson – одного из законодателей моды и, как считается, изобретателя виброплиты.

Представлено в России и СНГ вибрационное оборудование Dynapac, Atlas Copco, Husqvarna, Bomag, Ammann.

Поделиться
