Регулировка карбюратора
В процессе эксплуатации вам может понадобиться регулировка карбюратора бензопилы «Патриот-3816». Регулировка делится на 2 основных этапа. Первый является базовым и осуществляется при включенном двигателе. Второй нужно будет выполнить, когда двигатель прогреется.
Для процедуры настройки следует ознакомиться с инструкцией. На первом этапе регулировочные винты высоких и низких оборотов поворачиваются по часовой стрелке до того момента, пока вы не встретите наивысшее сопротивление. Как только винты дойдут до упора, их следует перевести в обратную сторону и остановить при прохождении 1,5 оборота. Теперь следует включить двигатель на средние обороты и прогреть его в течение 10 минут.
Винт холостого хода следует переместить по часовой стрелке. Его можно опустить лишь при приходе мотора в режим стабильной работы. Цепь во время этого не должна передвигаться. В режиме холостого хода мотор может заглохнуть. При этом нужно довести регулировочный винт до упора по часовой стрелке. Вы можете столкнуться с тем, что цепь начнет перемещаться. Регулировочный винт при этом нужно повернуть в обратном направлении.

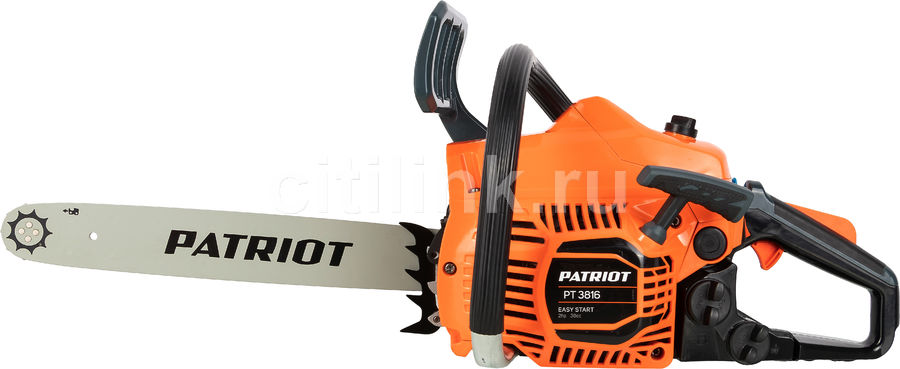

Характеристики Patriot PT 3816 и её описание
В маркировке указано число 3816, оно означает, что на бензопиле установлен двигатель объемом 38 см 3 , а длина шины в стандартной комплектации 16 дюймов (40 см).
Такого объема достаточно чтобы выдавать мощность в две лошадиные силы, что в совокупности с 12000 оборотов дает неплохие показатели производительности. На Патриот 3816 установлен карбюратор с возможностью регулировки качества смеси и неплохой воздушный фильтр, который при необходимости можно промывать в мыльной воде и с ним ничего не случится.
Ширина паза для установки цепи 1.3 миллиметра, цепь и ведущая звездочка имеет шаг 3/8 дюйма, длина цепи 57 звеньев.
При необходимости, на бензопилу можно установить другую шину, цепь и ведущую звездочку, конструкция Патриот 3816 это позволяет.
Корпус выполнен из пластика, детали хоть и неплохо подогнаны, но имеют зазоры, которые сразу бросаются в глаза. Качество пластика гораздо ниже, чем на бензопилах Штиль или Хускварна. При работе бензопилой ощущается сильная вибрация, причина в амортизаторах, которые изготовлены из жесткой стали и не справляются с возложенными на них функциями.
Амортизаторы данной бензопилы выполнены из стали низкого качества и быстро ломаются, поэтому при активном использовании Патриот 3816, необходимо иметь в запасе хотя бы один запасной амортизатор.
Для удобства оператора, винт регулировки натяжения цепи вынесен на боковую крышку, что действительно очень удобно и безопасно, т. к. вероятность порезов о зубья цепи при её натяжении исключена.
Стартер данной модели оснащен дополнительной пружиной, которая снижает усилие необходимое для того, чтобы провернуть коленчатый вал двигателя и запустить двигатель.
Какой бензин и какое масло заливать в мотоцикл?
Главная • Статьи • Какой бензин и какое масло заливать в мотоцикл?
Ответ на этот вопрос в большинстве случаев предельно прост — заливайте бензин и масло, рекомендованные производителем. Отступать от этого правила могут «райдеры-гуру» и спортсмены, отлично знающие «матчасть» и понимающие, чем чреваты эксперименты с топливом и маслом и для чего они необходимы.
Какой бензин заливать в мотоцикл?
Чаще всего отечественные мотоциклисты выбирают бензин по его октановому числу, отдавая предпочтение той или иной сети АЗС, основываясь при этом на собственных наблюдениях или заключениях «коллективного разума».
Оптимальное октановое число производитель указывает на крышечке топливного бака и/или в инструкции (руководстве пользователя) к мотоциклу. Для одних «92-й» бензин — оптимальный, для других — противопоказан производителем. Некоторые байки хорошо и долго работают даже на редкостном для нашего времени «80-м». Применение бензина со слишком высокой (по сравнению с рекомендованной) детонационной стойкостью приводит к замедлению горения и перегреванию деталей ЦПГ. Слишком низкое октановое число чревато детонацией, повышенными нагрузками на ЦПГ и КПП, снижением мощности байка.
Выбор бензина зависит от конкретного мотоцикла. Двигатель с высокой степенью сжатия требует бензина с более высоким октановым числом.
Кроме того, разные модели мотоциклов по-разному чувствительны к качеству горючего. Современный спорт, «совкоцикл», старый чоппер большой кубатуры, кроссовый двухтактник, эндуро-турист с двигателем-миллионником: одни могут требовать заливки исключительно дорогого чистого бензина, другие — довольствоваться горючим, разбавленным неизвестно чем и залитым в полевых условиях.
Лучше всего заправляться на проверенной АЗС. Лидерами в плане качества большинство российских авто- и мотовладельцев считают крупные сетевые заправочные станции, среди которых «British Petroleum», «ТНК», «Юкос», «МТК», «Agip», «Лукойл», «Shell».
Какое масло заливать в мотоцикл?
Ответ и на этот вопрос останется тем же — тип и эксплуатационные характеристики масла должны соответствовать рекомендациям производителя мотоцикла.
Из всех видов масел (минеральное, полусинтетическое, синтетическое) в современных мотоциклах чаще всего применяют синтетическое (оптимально для высокофорсированных двигателей). В зависимости от типа силового агрегата необходимо заливать масло для двух/четырехтактных двигателей и использовать только масло для мотоциклов — традиционно оно содержит присадки, обеспечивающие работу сцепления мотоцикла (в масляной ванне) в оптимальных условиях.
Производитель мотоцикла может рекомендовать масла разных классов для разных условий эксплуатации и для разного пробега.
Маркировка масла включает обозначение рабочих характеристик в разных условиях. Например, моторное масло «10W40» (система классификации SAE): первое число в индексе — вязкость при температуре -40С, второе — при температуре двигателя 100С. Одинаковая маркировка масел при этом не означает, что они будут одинаково изменять свои свойства во всем диапазоне рабочих температур. Более жидкое масло, рассчитанное на высокие температуры эксплуатации, имеет более высокие числа вязкости в маркировке, например, «15W50».
Вязкость
Главная характеристика моторного масла. Этот параметр определяет способность масла сопротивляться течению и рассеканию (больше вязкость — больше сопротивление рассечению и наоборот). Большая вязкость в теории лучше защищает двигатель, но она может препятствовать нормальному проникновению масла между поверхностями трения, ухудшая защиту двигателя.
При езде в жару и на высоких оборотах рекомендуется использовать более жидкое масло, в холод и при езде на низких оборотах лучше использовать более вязкое масло. Также для правильного выбора моторного масла необходимо учитывать не только рекомендации производителя, но и пробег мотоцикла (если в инструкции нет поправки на пробег). Увеличение износа требует использования более вязкого масла, которое поможет обеспечить необходимое давление в системе смазки.
Patriot PT 554 PRO – описание бензопилы
Выбирая универсальные бензопилы Патриот, покупатели зачастую отдают предпочтение модели PT 450 PRO. Среди ее преимуществ выделяется наличие в конструкции фирменной системы для более быстрого и плавного запуска мотора, а также устройства подогрева карбюратора для возможности работать при экстремально низких температурах.
Благодаря простой конструкции, ремонт этой модели Патриот сможет выполнить даже новичок. Пила не нуждается в особом обслуживании, однако для продления сроков ее эксплуатации следует придерживаться указаний в инструкции по эксплуатации. Основные технические характеристики бензинового инструмента Patriot включают:
- Мощность – 3,5 л. с./2500 Ватт;
- Размер штатной шины – 50 см;
- Шаг пильной цепи – 0,325 “;
- Бачок для топливной смеси – 530 мл:
- Резервуар для масла – 320 мл;
- Вес в готовом виде – 9 кг.
Комплект поставки, помимо самой бензопилы Патриот, состоит из шины, пильной цепи, документации, набора инструментов для обслуживания пилы и аксессуаров для защиты оператора.
Выбор масла для двигателя
Масло, предназначенное для 2-х тактного двигателя, должно соответствовать следующим требованиям.
- Смазка должна образовывать при сгорании минимум золы. В идеале, она должна сгорать полностью.
- Смазка должна иметь хорошую растворимость в бензине и высокую степень очистки от различных примесей, способных вызывать засорение очень узких каналов карбюратора.
- Масло должно обладать высокими антикоррозийными, противоизносными и смазывающими качествами.
Существуют определенные стандарты масел, предназначенных для 2-х тактных двигателей: TC-W3 и 2Т. Смазку, соответствующую стандарту TC-W3, используют для двигателей с водяным охлаждением (лодочные моторы, гидроциклы). Масло 2Т используют как добавку в бензин для 2-х тактных двигателей, имеющих воздушное охлаждение (бензокосы, мопеды, бензопилы и т.д.).
Масло MOTUL Outboard Tech 2T
При использовании некачественной смазки вся поршневая группа двигателя может выйти из строя за счет образования нагара под поршневыми кольцами. В результате они не смогут сжиматься, и на стенках цилиндра образуются задиры. Также неправильная смазка подшипников кривошипно-шатунного механизма ведет к их перегреву и, в конечном счете, к заклиниванию
Важно: использовать дизельное масло, чтобы приготовить топливную смесь, запрещается, поскольку оно не соответствует ни одному названному выше параметру
Применение Patriot PT 3816
Патриот ПТ 3816 является непрофессиональной моделью бензопилы и предназначена для частного использования. Например, Патриот 3816 справится с такими задачами, как ежегодная заготовка дров в небольших объемах, обрезка ветвей деревьев в саду, распиловка хлама. Также, пилу используют при строительстве заборов для обрезки деревянных столбов.
Пила Патриот 3816 не может использоваться профессионалами на промышленной вырубке леса по причине нехватки ресурса. Детали бензопилы сделаны хоть и качественно, но не рассчитаны на работу в тяжелых условиях длительное время. Цилиндр двигателя полностью алюминиевый, а значит боится длительной работы и даже незначительных перегревов. Если на Патриот 3816 поставить хромированный цилиндр, то ресурс двигателя увеличится в разы.
Если хорошо рассмотреть Патриот 3816, то сразу видно её сходство с типовыми бензопилами китайского производства.
Предлагаем посмотреть видео о бензопиле Patriot PT 3816, в котором владелец показывает комплектации и рассказывает основные характеристики.
Подача топлива
Помимо вышеуказанного забитого сапуна, могут возникнуть и другие проблемы при подаче топлива. Основными препятствиями могут быть:
Захламление топливного фильтра. Чтобы проверить устройство на наличие этой неисправности, нужно отсоединить топливный шланг и посмотреть как течет топливо. При слабой струе, возможно, необходимо провести чистку фильтра. Фильтрующее устройство вынимается через заливное отверстие бака и вычищается, если загрязнение слишком сильное, его меняют.
Нехватка топлива. В этом случае проблема может заключаться в нескольких факторах. Первое — загрязнение воздушного фильтра. Проблема в том, что воздух не доставляется в достаточном количестве в карбюратор, что приводит к плохой работе двигателя. Фильтр необходимо снять, очистить, промыть и высушить, а затем выставить обратно.
Вторая причина — неотрегулированный карбюратор. Ее, т. е. регулировку проводят тремя винтами.
И последняя причина — проблема с монолитностью мембраны или загрязнение карбюраторных каналов. Как и в других случаях, необходимо чтобы комплектующие были сухими и чистыми.

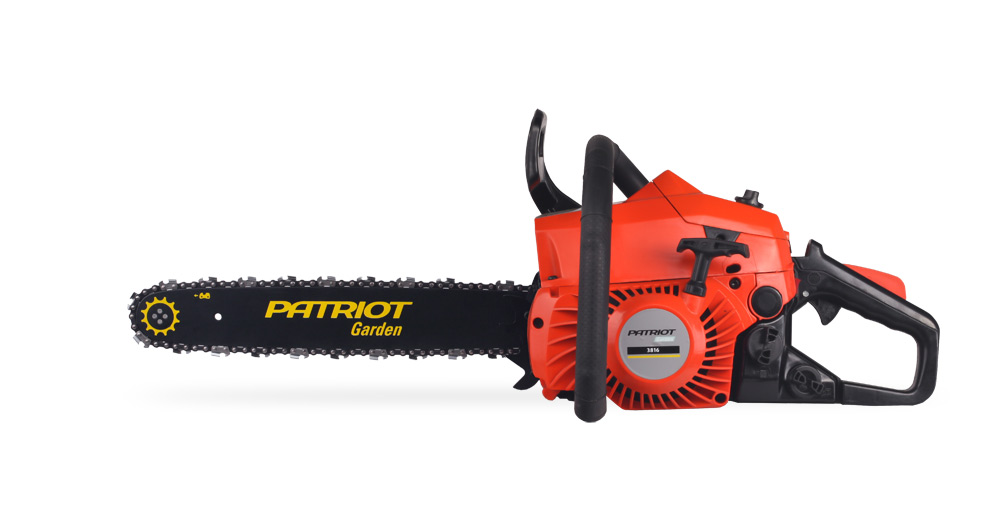

Бензопила «Патриот» 3816
Бензопила «Патриот» 3816 — популярная бытовая пила, которую производит известная американская компания Patriot основанная в 1973 году Энди Джонсоном. Данная бензопила выпускается на производственных площадках размещенных в Китае, контроль качества продукции производится на каждом этапе производства. Patriot с самого момента своего появления занималась изготовлением и ремонтом техники, предназначенной для садово-огородных работ. Чуть позже компания наладила выпуск собственных масел и расходных материалов к выпускаемому оборудованию. В России компания Patriot появилась в 1999 году, где открыла собственное производство и сервисные центры по обслуживанию техники. На сегодняшний день заводы открыты также и в Корее и Италии, а сервисные центры — по всему миру.
Сейчас торговая марка “Патриот” выпускает:
- силовую технику;
- садово-парковую технику;
- электро- и бензоинструмент;
- строительную технику;
- смазочные материалы;
- расходники.
Регулировка карбюратора бензопилы Патриот 3816 своими руками
Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.
Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).
Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:
- L – винт предназначен для регулировки низких оборотов двигателя.
- H – винт предназначен для регулировки высоких оборотов.
- T — винт предназначен для регулировки холостого хода.
Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 — 10 минут.
Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.
Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.
Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.
Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.
Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.
Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе
Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.
Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.
Какой карбюратор стоит на Патриоте 3816, его устройство
На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:
- Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
- Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
- Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
- Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
- Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.
Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.
Видео регулировки карбюратора
В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.
Дозировка масла в китайском варианте
Многие бензопилы китайской сборки представляют собой упрощенные копии популярных моделей европейской разработки. Отсутствие специальных материалов и фирменных технологий способствует сохранению устаревшей пропорции бензина и масла в соотношении 25:1.
Повышенный в два раза расход моторного масла компенсируется его меньшей стоимостью. По заверению разработчиков, в состав китайских масел вводятся оригинальные компоненты, способствующие повышению износостойкости силовых агрегатов и реальному продлению их назначенного ресурса.
По заключению независимых экспертов, лучшие марки китайских моторных смазочных материалов по качеству соответствуют аналогам европейских производителей среднего ценового диапазона. Это уровень фирменных моторных масел группы Стандарт и частично — Супер.
Регулировка карбюратора бензопил Патриот 3818, 4518, 5220
На бензопилах Патриот 4518 и 5220 стоят аналогичные карбюраторы. Единственное отличие в производительности. Т.е. они позволяют работать с пилами большего объема двигателя.
Что касается регулировки карбюратора на них, то тут все просто, она проходит аналогично модели 3816. Можно смело пользоваться инструкцией описанной в статье.
В целом, бензопилы Патриот ввиду своей средней стоимости и качества, оснащены в меру надежными карбюраторами, выполнять настройку которых нужно только в крайних мерах. Если вы не уверены в собственных силах, то настоятельно рекомендуем доверить эту процедуру специалистам сервисного центра, т.к. все-таки есть риск выхода из строя, в результате неправильной настройки максимальных оборотов бензопилы.
Инструкция по эксплуатации: запуск
Довольно часто после покупки описываемого оборудования пользователи задаются вопросом о том, как завести бензопилу. На первом этапе следует установить тормоз цепи в нерабочее положение. Для этого ручка тормоза сдвигается вперед. Затем в горловину топливного бака необходимо залить топливную смесь. В бак для смазки цепи заливается масло. Емкости для смазки и топлива отмечены соответствующими значками.
Теперь можно установить зажигание в соответствующее положение. Рычаг воздушной заслонки полностью вытягивается. Этим вы установите его в положение «Запуск». Теперь следует нажать несколько раз на кнопку праймера. Это будет способствовать заполнению топливной смесью карбюратора.
Бензопила укладывается на устойчивую поверхность. При этом цепь должна вращаться свободно и находиться на безопасном расстоянии от окружающих предметов. Прочитав инструкцию по эксплуатации бензопилы «Патриот- 3816», вы сможете понять, что на следующем этапе нужно удерживать переднюю ручку, установив правую ногу на основание задней ручки. Свободной рукой при этом вы сможете потянуть за ручку стартера. Он должен зацепиться.
На длину до 30 см ручка стартера плавно подтягивается. Затем вы должны ее опустить. Рычаг воздушной заслонки следует установить в среднее положение. Требуется несколько раз дернуть за ручку стартера, пока двигатель не заведется. Ему следует позволить прогреться в течение 15 секунд. Затем можно нажать на курок газа и убрать рычаг воздушной заслонки.
Работу следует осуществлять, хорошо удерживая пилу обеими руками. Держать инструмент за тормоз цепи категорически нельзя. Если мотор прогрет, следует выполнить те же процедуры, что и при холодном запуске. Однако при этом воздушная заслонка не вытягивается. На праймер нажимать не нужно.
Частые неисправности бензопилы Patriot PT 3816 и ремонт своими руками
Как уже было сказано ранее на Патриот 3816 часто обламывает амортизаторы. Заменить их несложно. Достаточно раскрутить два винта удерживающие амортизатор, снять дефектную деталь и установить вместо нее новую.
Еще одна частая неисправность Patriot 3816, это обрыв пружины сцепления. Диагностировать данную неисправность несложно, т. к. цепь бензопилы будет крутиться постоянно, а пила будет глохнуть, если на холостом ходу поставить шину на чурку пытаясь остановить вращение цепи.
Для замены сцепления необходимо снять верхнюю крышку двигателя и выкрутить свечу, затем, через свечное отверстие, при помощи шнурка застопорить ход поршня. Далее, нужно снять боковую крышку, цепь и шину с бензопилы, обеспечив тем самым доступ к сцеплению. После этого при помощи специального ключа (можно использовать ключ от болгарки) раскрутить сцепление.
Сцепление имеет обратную резьбу, поэтому раскручивается по часовой стрелке.
Сборку пилы осуществляем в обратной последовательности.
Другие смазочные материалы
Есть еще два известных производителя бензопил, продукция которых занимает немалую долю рынка в РФ. Это Makita и Patriot. Моторное масло для бензопил этих производителей также выпускается под их собственными брендами.
Какое использовать масло для бензопилы «Макита»? В идеале, конечно, оригинальное от этого же производителя. Смазочные материалы, выпускаемые под маркой Makita, обладают сбалансированным набором качеств и относительно невысокой ценой среди подобных брендированных продуктов.
Какое использовать масло для бензопилы «Патриот»? Здесь также есть брендированные смазки. Лучше всего применять их. Причем выпускаются эти масла в нескольких вариантах.
В линейке фирменной продукции имеются и смазочные материалы для цепей. Смазки для бензопил марки Patriot хорошо зарекомендовали себя. И сегодня часто используются в качестве альтернатив и в другой технике.
Из отечественных продуктов ярко выделяется 2-тактное масло «Лукойл». При низкой стоимости этот продукт обладает действительно впечатляющими свойствами.
После его использования в большинстве случаев в камере сгорания не образовывается нагар. Масла «Лукойл» отлично смешивается и обладает хорошими смазывающими и защитными свойствами.
Стоит также отметить и такой бессмертный вариант, как обычное моторное масло М8. Несмотря на большое обилие специализированных смазок, многие владельцы бензопил по старинке используют его.
Этот вариант допустим в краткосрочном периоде и только для легких режимов работы. Но нужно быть готовым к появлению обильных отложений, если пользоваться моторными смазками на постоянной основе.
В промышленной сфере их применять нельзя: сильно скажется на ресурсе пилы. Надежнее применять специализированные смазочные материалы.
Вывод
Patriot PT 3816, это качественная бензопила китайского производства, которая гарантировано отработает уплаченные за нее деньги. Конечно, она не может сравниваться с пилами ведущих производителей, но ввиду низкой стоимости и неплохой производительности, Патриот 3816 находит своих владельцев.
Карбюратор – один из наиболее важных узлов любой современной бензопилы. Его основная задача заключается в смешивании топливной смеси с воздухом, а также дальнейшей подаче готового горючего в цилиндр бензомотора. Во время эксплуатации бензопилы ее карбюратор постоянно работает, поэтому, со временем, этот узел начинает нуждаться в регулировке и промывке. Выполнить эти процедуры достаточно просто, если быть предельно внимательным и соблюдать правильный порядок действий.
