Устройство мотоблока
Мотоблок Крот представляет собой рамную конструкцию, разделенную на две полурамы. В верхней части находятся рукоятки трубного типа и кронштейн для размещения навесного оборудования, расположенный с задней стороны. На рукоятки выведены органы управления: сцепление и переключатель оборотов. В некоторых моделях есть еще и переключатель заднего хода.
Схема устройства мотокультиватора Крот МК-1А-01-Ц
Устройство комплектуется четырьмя фрезами, по 2 наружных и внутренних, а также сошником. Дополнительно устанавливается окучник для грядок, картофелевыкапыватель или плуг, насос для подачи воды, косилка.
К несущей раме крепится болтами двухступенчатый редуктор шестереночного типа с цепной передачей и двигатель внутреннего сгорания, которые соединены между собой клиноременной трансмиссией. Над ними находится топливный бак.
Сцепление у минитрактора выключенное и переключается рукояткой как на мопеде. Включение сцепления обеспечивает натяжение ремня для передачи крутящего момента без проскальзывания.
На выходные валы редуктора монтируются фрезы для обработки почвы либо колеса для перемещения грузов или совместного использования с плугом. Фрезы служат основным рабочим органом и представляют собой ротор со специальными ножами. Они вращаются и срезают, измельчают и перемешивают почву при постепенном перемещении вперед. Глубина обработки будет зависеть от длины используемого сошника.
Фреза тщательнее рыхлит землю и перемешивает удобрения по сравнению с плугом. Показывает хорошую производительность на тяжелых грунтах и целине.
Мотоблок Крот свободно перемещается на встроенных колесах. Перед началом работы их снимают или поднимают, фиксируя в нужном положении. В первые 15 часов эксплуатации нельзя давать полную нагрузку. В это время проходит приработка деталей. При «ударном» темпе использования сразу после покупки снижается производительность мотора.
Сборка фрезы для мотоблока Крот
Устройство мотокультиватора
Мотокультиватор Крот, так же как и мотоблоки Кайман, Патриот, Техас, Прораб, Кроссер, Викинг, Форза обладает достаточной популярностью на постсоветском пространстве, которое объясняется простотой его конструкции и довольно неплохих рабочих показателей.
В комплектации данного мотоблока нет абсолютно ничего лишнего, но его устройство выполнено таким образом, что он способен справляться с основными сельскохозяйственными работами – вскапывать грядки, культивировать почву и т.д.
Кроме того, конструкция основных рабочих узлов позволяет ему выдерживать довольно продолжительные нагрузки, обеспечивая стабильной работой на долгие годы.
Более подробно о мотоблоке Крот смотрите на видео:
Сама конструкция мотоблока Крот состоит из следующих составляющих:
- Рамная конструкция, состоящая из двух полурам, крепится к редуктору при помощи болтов.
- Рукоятки трубчатого типа, а также специальный кронштейн для присоединения дополнительного навесного оборудования, находящийся сзади конструкции.
- На рукоятках располагаются основные элементы управления – корректирование оборотов двигателя, а также сцепления.
- На выходные валы редуктора можно надеть почвофрезы, а также колеса, позволяющие использовать мотоблок вместе с плугом, либо для транспортировки различных грузов.
- На рамной конструкции располагается мотор для мотоблока Крот, который соединяется с входным валом редуктора через клиноременную трансмиссию.
- Кроме того, в конструкции присутствую встроенные колеса, позволяющие свободно перемещать агрегат. При начале работы с мотоблоком, данные колеса должны быть сняты с конструкции, либо подняты и зафиксированы в нужном положении.
Как мы видим, устройство довольно простое, не включающее в себя ненужных излишеств. В принципе, все что нужно для качественной работы на земле – все это есть в конструкции данного агрегата и у мотоблоков Садко, Дон, Хутер, Профи, Пахарь, Чемпион.
Что касается заводского двигателя мотоблока Крот, то его устройство представляет собой 2-тактный мотор с одним цилиндром и воздушным охлаждением.
Его объем составляет порядка 60 см3, при мощности в 2,6 л.с. и 6000 оборотах в минуту. Запускается он при помощи обычного тросика, по принципу завода бензопилы.
Заправлять его нужно специальной смесью, состоящей из бензина и моторного масла. Данные характеристики довольно скромны, поэтому многие хотят сменить его на более мощные модели.
Замена заводского двигателя может быть произведена самостоятельно, потому что конструкция Крота, как упоминалось выше, не представляет определенной сложности в своем понимании. Чаще всего прибегают к замене на 4-тактные версии двигателей, ведь они обладают более высокими рабочими характеристиками, чем 2-тактные.
Конечно, встречаются и некоторые модификации, такие, как мотоблок Крот с 4-тактным двигателем Хонда, но стоимость его будет существенно выше, чем у стандартного Крота. Поэтому мы и рассматриваем «наихудший» вариант, когда у нас в наличии мотоблок с самым стандартным заводским движком, мощностью не более 3 л.с.
О недостатках мотоблока
Многофункциональный мотоблок Крот имеет свои недостатки:

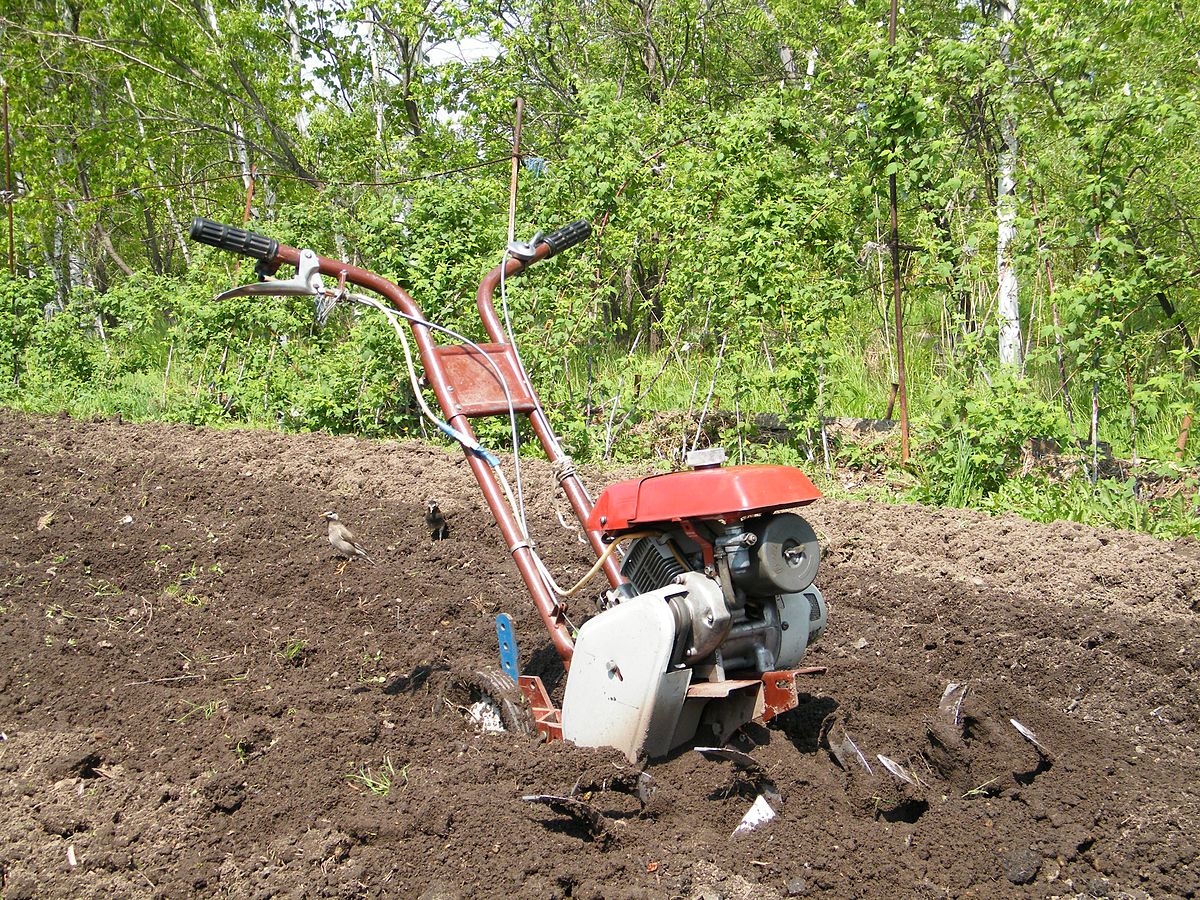

Мотоблок Крот в работе
- Основной недостаток устройства – маломощный двигатель. При большем объеме возможностей стало бы больше.
- Конструкция открытого типа приводит к сильному загрязнению при работе. Пылью забиваются труднодоступные места, в которых грязи быть не должно.
- В промежуток между корпусом и ножами попадают камни, корни, комья земли, затрудняющие работу.
- Только одна рабочая скорость.
- Ресурс работы 2-хтактного двигателя не превышает 400 моточасов.
- За один проход обрабатывается узкая полоса земли.
- Поршневая группа через 1-2 года выходит из строя и подлежит замене.
- После замены двигателя на модель мощнее, раму приходится укреплять дополнительными деталями.
- Высокая цена агрегата.
Лучшие моторы
На мотоблоке «Крот» устанавливаются различные типы моторов, которые повышают производительность устройства, а также позволяют использовать его более эффективно
Такие агрегаты можно устанавливать самостоятельно при соблюдении правил, а перед покупкой важно определиться с их мощностью, чтобы выбрать оптимальный двигатель для проведения сельскохозяйственных мероприятий
Honda GX270
Двигатель японского производства Honda GX270 можно легко установить на мотоблок для обеспечения идеальной эксплуатации агрегата в экстремальных условиях. Объём такого четырехтактного силового агрегата составляет 270 кубических сантиметров, а мощность – 9 л. с. Этот ДВС имеет воздушную систему для охлаждения, его просто ремонтировать при появлении неисправностей. Чтобы увеличить моторесурс двигателя, рекомендуется заливать топливо АИ-95.
В качестве масла для двигателя можно применять жидкости 10W40 или 10W30, которые рекомендуются производителем машин. Силовой агрегат приспособления имеет датчик, благодаря которому можно отслеживать количество масла в картере и вовремя его доливать. Двигатели Honda являются самыми оптимальными приспособлениями для установки на мотоблоки «Крот».
Lifan 168 F-2
Ещё одним китайским двигателем, который подходит для мотоблока, является Lifan 168 F-2. Он имеет горизонтально установленный коленвал и работает на топливе с невысоким октановым числом. Один цилиндр позволяет развивать мощность в 6.2 лошадиных сил. Импортный мотор оснащается системой воздушного охлаждения, а его объём составляет 196 см3, вес двигателя – 16 килограммов.
SadkoDE-220
Неплохим вариантом для установки на «Крот» является данный вид силового агрегата, который стоит недорого и работает на электричестве. Его мощность составляет 4.2 лошадиных сил, а подключение к сети производится при помощи шнура, который идёт в комплекте.
Также некоторые владельцы устанавливают и другие типы агрегатов, а потому у таких умельцев можно перенять опыт и оснастить свой мотоблок другим двигателем для продолжительного использования.
После принятия решения о покупке нового двигателя для мотоблока «Крот» надо ознакомиться с его характеристиками , почитать инструкцию по эксплуатации, а также правильно установить силовой агрегат на раму машины. Если нет навыков, рекомендуется воспользоваться помощью специалиста.
Устройство культиватора Крот
В комплектации отечественного агрегата практически отсутствуют лишние детали, однако конструкция культиватора выполнена таким образом, чтобы владелец смог использовать его в самых разных хозяйственных целях. Благодаря надежности основных узлов техника способна выдерживать длительные нагрузки. Конструкция агрегата состоит из таких элементов:
- Рамы, которая соединена из двух полурам – крепится к корпусу редуктора при помощи болтов;
- Трубчатой рукоятки и кронштейна для эксплуатации навесного инвентаря;
- Рычагов управления;
- Пневматических колес, которые крепятся на выходных валах редуктора;
- 2-тактного одноцилиндрового мотора с системой воздушного охлаждения, прикрепленного к раме – соединяется с редукторным валом посредством клиноременной передачи.
Отдельного внимания среди всех элементов заслуживает двигатель – его объем составляет примерно 60 см3, крутящий момент – 6000 об./мин, а мощность – 2,6 л. с. Двигатель работает на смеси моторного масла и бензина.
Не трудно догадаться, что невысокая мощность штатного мотора толкает фермеров на его замену. Выполнить эту операцию достаточно просто, однако потребуется правильно выбрать двигатель для культиватора Крот. Ниже разберемся, какой мотор подойдет для монтажа на отечественный агрегат.
Мотор Lifan 168 FB
Мощность 6,5 л. с. с 2-сантиметровым валом шкива. Некоторые комплектации имеют вал, длиной 1,9 см.
Воздушный фильтр мотора должен быть оборудован масляной ванной, которая помогает понизить нагрузку на мотор на местности с повышенной запыленностью.
Инструкция по замене и установке двигателя на мотоблок
Как уже было сказано, можно установить самые различные двигатели на мотоблок Крот
Важно лишь, чтобы эта установка проходила в правильной последовательности, в строгом соответствии с основными рекомендациями. Кстати, в магазинах продаются специальные установочные комплекты для корректного присоединения мотора к раме
Это вполне приемлемый вариант для тех, у кого есть лишние средства, но мы будем рассматривать вариант непосредственной установки нового двигателя на рамную конструкцию Крота.
Рассмотрим на примере двигателя 4-тактного Forza 160F, который обладает 4 л.с. Выбор этот не случаен, ведь он работает на стандартном бензине АИ-92, что более предпочтительно, чем та смесь, которая используется на заводском движке Крота.
Данный двигатель на мотоблок Крот обладает и повышенными техническими данными, что естественным образом сказывается на его стоимости – средняя цена на такой агрегат составляет порядка 7 тысяч рублей.
У данного двигателя следующие технические характеристики:
- тип используемого топлива – бензин;
- максимальная мощность – 4 л.с.;
- общая масса – 13 кг;
- длина – 40 см;
- ширина – 33 см;
- высота – 35,5 см;
- объем бака с горючим – 3,2 л;
- емкость картера для масла – 0,6 л.
Эти технические данные на порядок превосходят показатели «родного» мотора.
Теперь можно приступать к работе, алгоритм действий при этом будет следующий:
- На мотоблоке Крот нужно открутить крепления заводского двигателя, состоящего из четырех болтов. Также нужно убрать провода глушения и газа.
- Снимаем заводской двигатель с рамы.
- Проблема заключается в том, что старые отверстия на раме не совпадают с отверстиями для крепления на новом двигателе. Нам необходимо разметить точки, которые мы и будет просверливать на рамной конструкции.
- Берем новый двигатель и ставим его на раму. Надеваем ремень на него, затем двигаем мотор дальше по раме до нужного натяжения ремня – он должен свободно проворачиваться. Оставляем двигатель в таком положении и отмечаем те места, в которых будут сделаны два сквозных отверстия. Также нужно следить за тем, чтобы шкив мотора и шкив редуктора находилось на одной плоскости.
- Далее сверлим отверстия по заранее отмеченным просечкам. Кстати, для соединения двигателя с рамой нужно использовать болты длиной 3,5 см, что является оптимальной величиной для наших целей. Более длинные болты попросту не влезут в промежуток между рамой и нижней частью двигателя.
- Затягиваем два болта до упора, подключаем систему сцепления, газа и глушения.
Единственная сложность заключается в том, что размер шкива на мотоблоке не совпадает с валом нашего нового двигателя. Можно заменить шкив, но есть возможность некоторой доработки старого – нужно немного расточить отверстие шкива, чтобы оно подошло под вал мотора.
Здесь важно соблюдать соосность обоих шкивов, поэтому может понадобиться установка центрирующих подставок. Таким образом, у нас получился мотоблок Крот с довольно мощным импортным двигателем
Вес его при этом стал немного выше, но зато рабочие характеристики существенно повысились
Таким образом, у нас получился мотоблок Крот с довольно мощным импортным двигателем. Вес его при этом стал немного выше, но зато рабочие характеристики существенно повысились.
В ходе работы, новый двигатель намного глубже и интенсивнее перерабатывает почву, в сравнении с заводским агрегатом.
При этом, лучше сразу не приступать к интенсивной работе, давая двигателю немного обкататься, привыкнув к новым условиям.
Дополнительные характеристики
Особенностью использования данного приспособления является то, что он оснащается редуктором с задней передачей, а также усовершенствованным карбюратором и модифицированным воздушным фильтром. Это позволяет использовать приспособление на небольших участках, а также при покосах в саду. Двигатель потребляет мало топлива, а при необходимости на него можно устанавливать дополнительное оборудование для выполнения других задач.
Зажигание мотоблоки имеют бесконтактное, а свечи используются стандартного размера.
Об установке двигателя на мотоблок «Крот» смотрите в видео ниже.
источник
Кто производитель
Агрегаты «Крот» делают в России. Эту агротехнику делают на московском заводе АО «ММП им. В.В. Чернышева». Предприятие занимается производством моторов для военных самолетов с 30-х годов прошлого века.
На дачных участках широко используется садовая бензиновая четырехтактовая или двухтактная техника, например,…
Первые мотоблоки «Крот» были выпущены в 1983 году. Эта техника предназначена для культивирования грунта. Позднее производитель стал выпускать навесное оборудование, которое существенно расширяют возможности мотоблоков.
Советую на огороде посадить отличный сорт лука Рэд Кармен — невероятно вкусный.
2 Род работы для культиватора, допоборудование
Узкая направленность в использовании первых версий мотокультиватора не является одной из его отличительных особенностей, так как, используя Мотоблок «Крот», можно выполнять огромное количество разного рода работы. Например:
- вспашка почвы;
- сенокос;
- работа с тележкой;
- перекачивание воды;
выкапывание овощей.
“
и многое другое. Так, например, во время вспашки плугом на аппарат надеваются металлические колеса, имеющие грунтозацепы (плуг приобретается отдельно). При помощи этих же колёс и окучивателя можно (как ни странно) окучивать картофель. Кроме всего перечисленного, при помощи сошника есть возможность использовать машину для прополки сорняков.
Можно сделать вывод, что МК-2 максимально неприхотлив к разной работе. Об этом свидетельствует большое количество дополнительного оборудования, которое продается для мотоблока.
2.1 Достоинства и недостатки
Рассуждая о недостатках данного устройства, первое, о чем хочется сказать, это маломощный двигатель, объем которого всё-таки мог быть чуть больше. Также «открытая» система конструкции устроена таким образом, что МК часто и обильно загрязняется во время работы, особенно в тех местах, куда пыль и грязь попадать не должны. И последнее, о чем можно высказаться в негативном ключе — это цена. С учётом нестабильности валюты подобное устройство обойдется покупателю более, чем в 22000 рублей, что, конечно, очень дорого.
Всё то, что можно говорить об этом мотоблоке далее, несет исключительно положительный характер и относится, несомненно, к достоинствам устройства.
Первое, это достойные, в общем, характеристики для подобного инструмента. Приятной новостью становится фактически полное отсутствие пластика в конструкции аппарата — он выполнен из прочного металла. В то же время он прост в использовании, и у него есть сила для выполнения самых разных работ. «Крот» прост в починке и реорганизации. Заменить двигатель, редуктор или добавить в машину что-то своё не составит никакого труда.
Мотоблок «Крот» с косилкой
В то же время, штатной конструкции всегда достаточно для повседневного использования, что означает — мотокультиватор «Крот» работает по принципу «достал, включил и пользуйся»
Хочется обратить внимание на тот факт, что это машина, разработанная в России, а значит, найти двигатели для мотоблока «Крот» и все детали для них очень просто и, главное, недорого
Несомненно, преимуществ у мотокультиваторов «Крот» больше, чем недостатков, что позволяет судить о них, как о хороших устройствах.
Устройство двигателя
Изначально к культиватору «Крот» прилагается двигатель с одним цилиндром. У него принудительное воздушное охлаждение и 2-х тактный карбюратор. На моторе имеется несъемный стартер. Запуск – ручной, примерно такой же, как в бензопилах.
Характеристики двигателя для мотокультиваторов марки «Крот»:
- мощность — 2,6 лошадиных сил;
- объем- 60 куб. см;
- расход топлива – 0,96 л/кВт ч;
- объем бака – 1,8 л;
- обороты – 5500-6000 за минуту.
Особенности конструкции двигателя на мотоблоке «Крот»:
- карбюратор в культиваторе устроен наподобие тех, что стоят на старых мопедах – «Верховинах» и «Карпатах»;
- в двигателе установлен воздухоочиститель сухого типа со сменным фильтром;
- в качестве топлива используют бензин А-76;
- в бензин добавляют масло М-8 В1 в соотношении 1:20;
- зажигание электронное, бесконтактного типа, марки МБ-1;
- свечи – А -11.
Устройство двигателя
Изначально к культиватору «Крот» прилагается двигатель с одним цилиндром. У него принудительное воздушное охлаждение и 2-х тактный карбюратор. На моторе имеется несъемный стартер. Запуск – ручной, примерно такой же, как в бензопилах.
Характеристики двигателя для мотокультиваторов марки «Крот»:
- мощность — 2,6 лошадиных сил;
- объем- 60 куб. см;
- расход топлива – 0,96 л/кВт ч;
- объем бака – 1,8 л;
- обороты – 5500-6000 за минуту.
Особенности конструкции двигателя на мотоблоке «Крот»:
- карбюратор в культиваторе устроен наподобие тех, что стоят на старых мопедах – «Верховинах» и «Карпатах»;
- в двигателе установлен воздухоочиститель сухого типа со сменным фильтром;
- в качестве топлива используют бензин А-76;
- в бензин добавляют масло М-8 В1 в соотношении 1:20;
- зажигание электронное, бесконтактного типа, марки МБ-1;
- свечи – А -11.
Устройство культиватора Крот
В комплектации отечественного агрегата практически отсутствуют лишние детали, однако конструкция культиватора выполнена таким образом, чтобы владелец смог использовать его в самых разных хозяйственных целях. Благодаря надежности основных узлов техника способна выдерживать длительные нагрузки. Конструкция агрегата состоит из таких элементов:
- Рамы, которая соединена из двух полурам – крепится к корпусу редуктора при помощи болтов;
- Трубчатой рукоятки и кронштейна для эксплуатации навесного инвентаря;
- Рычагов управления;
- Пневматических колес, которые крепятся на выходных валах редуктора;
- 2-тактного одноцилиндрового мотора с системой воздушного охлаждения, прикрепленного к раме – соединяется с редукторным валом посредством клиноременной передачи.
Отдельного внимания среди всех элементов заслуживает двигатель – его объем составляет примерно 60 см3, крутящий момент – 6000 об./мин, а мощность – 2,6 л. с. Двигатель работает на смеси моторного масла и бензина.
Не трудно догадаться, что невысокая мощность штатного мотора толкает фермеров на его замену. Выполнить эту операцию достаточно просто, однако потребуется правильно выбрать двигатель для культиватора Крот. Ниже разберемся, какой мотор подойдет для монтажа на отечественный агрегат.
Какой двигатель подходит для мотоблока Крот
«Слабым звеном» мотоблока Крот остается двигатель, которому не хватает производительности, и он плохо заводится. Владельцы агрегата пытаются решить эту проблему самостоятельно.
Конструктивное исполнение рамы Крота позволяет заменить двигатель устройством другого производителя. Переделки потребуются минимальные и несложные, поэтому они вполне под силу для самостоятельного выполнения. В большинстве случаев двигатель стандартной комплектации мотоблока заменяют 4-хтактными моделями с лучшими рабочими характеристиками.
Оптимальным решением для замены является Lifan 168FB мощностью 6,5 л. с. Для этого мотора легко найти запчасти в специализированном магазине по доступной цене. При выборе нужно проверить диаметр входного вала. Он должен быть 20 мм. Для надежной работы устройства масляная ванна с воздушным фильтром предпочтительнее, потому что эксплуатировать двигатель придется в условиях повышенной запыленности.
Хорошим решением будет двигатель Patriot. Обойдется он недорого. Единственное условие – это наличие на участке электропроводки.
Двигатель Honda GC 135 подходит для любых условий работы и потребляет мало топлива. Профессиональная конструкция 4-хтактного мотора имеет одноблочный цилиндр из алюминия с зубчатым приводным ремнем. Отличается легкостью и экологичностью.
Подойдет для установки на мотоблок Крот двигатель Sadko DE-220. Мощность у него около 4,2 л. с и выходной вал диаметром 19 мм, поэтому шкив придется доработать. Запуск устройства осуществляется через шнур.
Улучшенные технические данные имеет 4-хтактный мотор Forza 160F мощностью 4 л. с. Для работы ему потребуется бензин марки АИ-92.
Мотор для мотоблока Крот можно устанавливать и других моделей, но только небольшой мощности. Достаточно ограничиться 6 л. с. Мощный двигатель излишне нагружает редуктор и приводит к поломкам.
