Канализация на даче простые и эффективные схемы для самостоятельного строительства

Устройство внутренней канализации на даче

Работа происходит в несколько этапов.

Первый этап – проект

Вы составляете схему расположения сантехнического оборудования, трубопровода и очистных сооружений. Обязательно продумывайте возможность подключения дополнительных построек. Учитывайте уровень промерзания почвы, возможно, потребуется утепление труб. Предусмотрите возможность подъезда ассенизаторской машины.

Второй этап – септик

Он нужен для сбора и фильтрации стоков. Почему именно септик? Выгребная яма – это всегда источник неприятного запаха. Накопительная емкость будет нуждаться в частой очистке. Биологическая станция – это дорого и не рационально для дачи. А еще главный плюс септика – возможность изготовления септика своими руками!

Септик, выполненный из бетона – самый надежный.

Вырываем котлован, а дно укрываем песком (20 см). Строим опалубку и формируем каркас из арматуры.

Заливаем опалубку бетонным раствором, но учитываем, что необходимы отверстия под вход канализационной трубы и переливной.

Затем, формируем перекрытие, используя доски и металлические уголки. Укрываем полиэтиленовой пленкой и армируем металлической сеткой. Заливаем сверху слой бетона.

Сам котлован засыпается песком и грунтом поочередно.

Третий этап – укладка труб

Мы уже сказали, что располагаться они должны под уклоном, с учетом слоя промерзания земли. В среднем, глубина траншеи для магистрали от 0,7 до 1,5 метров. Обязательно застилаем дно ямы песком. Таким образом, мы не допустим смещения грунта и защитим трубы.

На заметку!

Септик можно сделать из бетонных колец или бочек. При этом конструкция может быть двух или трех камерной. В первой камере оседают самые крупные примеси, а жидкость перетекает во вторую камеру. В ней также происходит оседание твердых составляющих. В третьей камере сточные воды очищаются с помощью дренажной системы из песка, щебня и гальки.

Плюсы таких систем:

Цена
Самостоятельная установка

Глубина установки септика и закладки трубы

Глубина установки септика и закладки канализационной трубы напрямую зависит от уровня промерзания почвы в конкретном регионе. Если сточные воды замерзнут в канализационной системе, они разорвут трубы, и по весне все придется начинать заново.

Существуют специальные таблицы, в которых указаны значения этого параметра для всех климатических поясов, из них и определяется необходимое значение глубины размещения внешней канализационной трубы. Вопрос снимается автоматически при сезонном использовании канализации. О глубине укладки канализационной трубы читайте в статье: «Канализация в частном доме своими руками: схема и глубина укладки канализационных труб для слива воды».

Монтаж канализационных труб к септику

При изготовлении траншеи для прокладки труб от дома к септику следует учитывать, что трубопровод должен иметь наклон от 2 до 15. Слишком большой уклон делать нежелательно, так как быстро перемещающаяся жидкость быстро изнашивает трубы. Для прокладки наружной канализации целесообразно использовать трубы диаметром 100 мм.

Поворотов и изгибов при прокладке магистрали лучше избегать. Но если повороты неизбежны, то на месте их нахождения располагают смотровые колодцы.

Увеличить срок службы канализационного трубопровода можно с помощью бетонирования стенок траншеи. Трубы, проложенные в бетонный желоб, не подвергаются деформациям при колебаниях грунта.

При подключении санузла к трубопроводу, ведущему в септик, необходимо позаботиться о герметичности всех соединений. Стыки уплотняют с помощью герметика или жидкой смеси глины и цемента.

Чистка септика проводится, как правило, раз в 4-5 лет.

Водоснабжение и канализация на даче – важнейшие системы, которым необходимо уделить первоочередное внимание при строительстве дачного дома

Материалы, применяемые для изготовления труб

Трубопроводы предназначены для транспортировки стоков, с их помощью происходит соединение (обвязка) всех компонентов системы. Поэтому к выбору этих элементов нужно отнестись со всей ответственностью.

Что касается востребованности, то ранее практически не было альтернатив чугуну, однако теперь появилась стойкая тенденция к использованию пластиковых аналогов. В последнем случае канализация изготовляется своими руками за несколько дней.

В целом у вас есть возможность приобретения трубопроводов сделанных из:

Керамики
Асбестоцемента
Пластика
Стали
Чугуна

Каждый из них мы рассмотрим более подробно далее.
Канализационные трубы

Чугунные трубы

К преимуществам этой продукции можно отнести:

Универсальность применения. Чугун может успешно использоваться как для создания наружной канализации частного дома, так и внутренней.
Прочность. Трубы хорошо переносят статическое давление и удары.
Длительный срок эксплуатации. Равен порядка 20-30 годам в зависимости от качества установки и правильности эксплуатации.
Высокая устойчивость к перепадам температур.
Хорошо переносят небольшое внутреннее давление.
Имеют высокую коррозионную стойкость и гидроизоляцию.
Высокая шумоизоляция.

Для наружного монтажа они дополнительно покрываются специальными составами, направленными против коррозии. Что касается недостатков устройства канализации в частном доме из чугунных трубопроводов, то можно выделить:

Высокую стоимость.
Немалый вес.
Периодическое возникновение засоров. Появляются из-за высокой шероховатости внутренних стенок труб.
Трудоемкий монтаж, при котором необходима чеканка стыков.

Стальные аналоги

К преимуществам стальной канализации относится:

Высокая прочность к повреждениям и механическим воздействиям.
Отлично справляются с резкими перепадами температур.
Могут переносить большое внутреннее давление, что позволяет применять их не только в безнапорной канализации, но и в напорной.
Изготовляются из нескольких марок стали.

Недостатками являются:

Высокая склонность к коррозионным процессам. Этот недостаток может частично компенсироваться внутренней и внешней обработкой, например, нанесением эмалированного покрытия.
Немалый вес изделий. Возникает потребность в грузоподъемной технике во время проведения монтажных работ.
Высокая цена.
Трудоемкий монтаж. Заключается в качественной герметизации соединений.

Керамические трубы

Ранее керамика была так же популярна, как и чугун, это объясняется ее приемлемыми техническими показателями. К преимуществам этих труб относят:

Длительность эксплуатации.
Полная инерционность к транспортируемым жидкостям, даже если они обладают высокой агрессивностью.
Стойкость к резким температурным изменениям.
Великолепная гидроизоляция.

Недостатки:

Малая длинна изделий. Производство труб ведется с длиной 600 мм, что приводит к большому количеству стыков. Это увеличивает риск утечки.
Хрупкость. Монтаж канализации в частном доме и транспортировку нужно проводить аккуратно, так как даже небольшой удар может привести к появлению трещин.

Трубы из асбестоцемента

Эти изделия изготовляются из портландцемента и асбестового волокна. Лет тридцать назад они считались хорошей альтернативой для установки в частном доме. Их преимуществами считаются:

Небольшой вес.
Великолепная гидроизоляция.
Длительный срок использования (при условии правильной эксплуатации и установки).
Отсутствие коррозионных процессов, так как металлические элементы полностью отсутствуют.
Химическая и температурная устойчивость.

К недостаткам можно отнести только хрупкость изделия, что необходимо учесть при монтажных работах и проектировке системы.ПВХ канализационные трубы

Пластмассовые трубы

Являются наиболее актуальным вариантом в наше время, изготовляются из разных видов пластмасс. Могут использоваться для внутреннего и наружного применения. По материалу, используемому для производства, делятся на: ПВХ, полипропиленовые и полиэтиленовые.

Преимущества:

Приемлемая цена.
Широкий ассортимент.
Приемлемая прочность.
Стойкость к химически активным веществам.
Полное отсутствие коррозии.
Возможность установки своими руками канализации в частном доме благодаря простому способу сборки.
Внутренняя поверхность идеально гладкая, что не приводит к появлению засоров и обрастаний.
Простая транспортировка.

Именно за счет этих неоспоримых преимуществ изделия из пластмассы получили широкое распространение и высокую популярность.

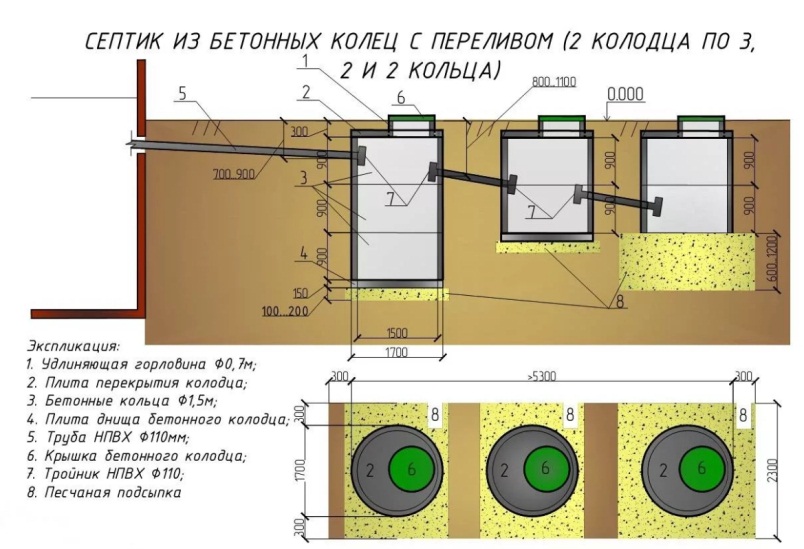

Устройство канализации из бетонных колец

Простейшие отсеки можно выполнить из бетонных колец, применяемых в самотечной уличной или ливневой канализации. Их диаметр может быть от 1 до 1,5 метров, высота 1 метр. Можно устанавливать 2 кольца, одно на другое, для увеличения объема септика. Первый отсек может быть из колец большего диаметра.

Дно ям под все отсеки перед установкой колец засыпается щебнем. А после установки, у первых двух дно бетонируется. У третьего отсека из бетонного кольца дно только засыпается щебнем, но не бетонируется. В стенках третьего кольца высверливаются коронкой отверстия, диаметром от 7 до 12 см, для дополнительного дренажа. С наружной стороны стенка кольца засыпается щебнем, для предотвращения смывания грунта внутрь кольца.

Разработка канализационной схемы дачного участка

место расположения приемного коллектора на дачном участке, возможность подъезда транспорта для откачки и очистки;
оптимальный путь прокладки наружных сетей канализации;
точка вывода внутренней канализации на улицу;
место расположения источников стоков внутри строения;
способ прокладки внутренних канализационных сетей (под полом, обшивкой стен, снаружи внутренней отделки, в стенах).

Расположение наружных коммуникаций канализации

до источника питьевой воды – 50 м;
до естественного водоема – 30 м;
до ручья, реки – 10 м;
до проезжей дороги – 5 м;
до ближайшего дерева – 3 м;
водопроводные и канализационные сети на территории дачного участка не должны пересекаться.

Работы по монтажу канализации внутри строения

стояк монтируют из трубы диаметром не меньше 100 мм;
отводящие линии канализации от ванн, раковин, моек, стиральной и посудомоечной машин выполняют из труб диаметром 50 мм;
отводящая линия от унитаза не должна быть меньше диаметра выпуска прибора и равняется 100 мм;
при монтаже горизонтальных линий канализации необходимо выдержать уклоны для труб диаметром 50 мм – 30 мм на 1 п. м, а для труб диаметром 100 мм – 20 мм на 1 п. м.;
горизонтальные отводящие линии канализации не рекомендуется выполнять протяженностью более 10 м;
все присоединения горизонтальных линий к стояку выполняются с использованием отводов под углом 45°, категорически запрещается применять подключения под прямым углом;
выпуск из сантехнических приборов не может быть ниже уровня врезки в стояк;
на стояке необходимо устанавливать ревизии на каждом этаже на уровне 1 м от пола, в верхней точке – вентиляционный клапан;
выпуск стояка из строения производится через фундамент сооружения, которое не может быть ниже уровня отметки дна приемного коллектора и выше 0,5 м наружного уровня грунта;
горизонтальную систему канализации лучше выполнить под полом, вертикальную – зашить декоративным коробом.

Внутреннюю часть канализационной системы лучше выполнить из труб ПВХ, которые в меньшей степени подвергаются засорению.

Работы по устройству наружной канализации

Наружный трубопровод необходимо уложить строго по уклону, без промежуточных прогибов.

Устройство приемного коллектора

без переработки – выгребная яма;
с частичной переработкой – септик;
с глубокой переработкой – станции биологической очистки стоков.

Выгребная яма.Септик.

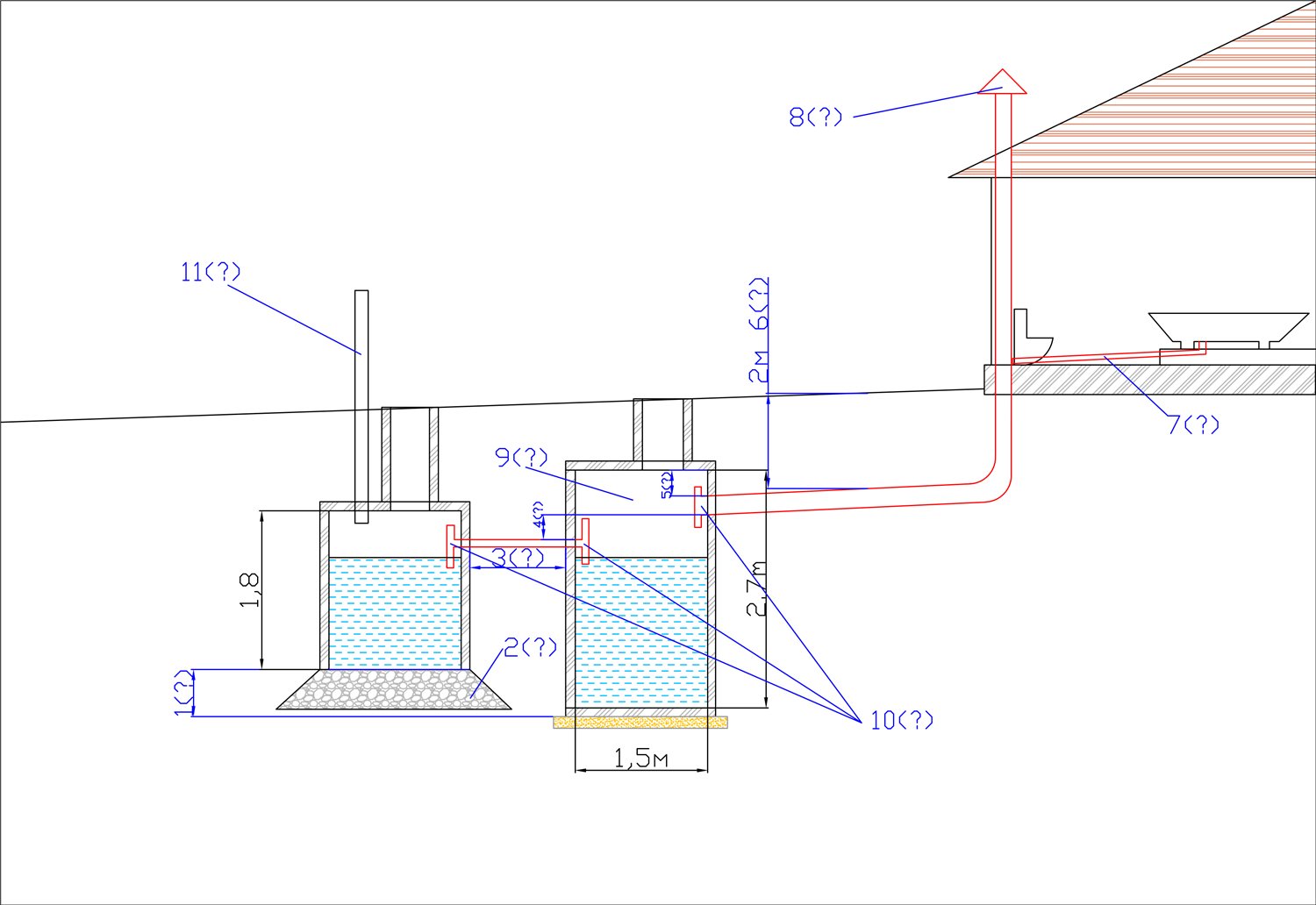

Приемный колодец. В него собираются все первичные стоки. Колодец сооружается герметичный. Здесь стоки отстаиваются, твердые фракции оседают на дно колодца. Частично, под действием природных микроорганизмов, разлагаются. Жидкая фракция перетекает в другой колодец, называемый фильтрующим.
Фильтрующий колодец. Сооружается аналогично первому колодцу. Вместо герметичного дна устраивается объемная подушка из гравийно-песчаной смеси. Попавшие стоки из первого колодца через переливную трубу частично фильтруются через дно.
Дренаж. Устанавливается дренажная труба в противоположном направлении входа основного стока. Длина подбирается индивидуально, от места расположения на участке. В подготовленную траншею, с уклоном, как и под основную канализационную трубу, вначале укладывается дренажный слой (крупнозернистый щебень или гравий + песок) толщиной 30-40 см. После укладки дренажной трубы, таким же слоем засыпают трубу с послойным уплотнением. После этого всю траншею засыпают плодородным грунтом. Очищенные стоки из фильтрующего колодца попадают в дренажную трубу и просачиваются в грунт, проходят дополнительную фильтрацию.

Отметка верха перепускной и дренажной труб не может быть выше основной канализационной трубы.

Основные этапы строительства частой канализационной системы

Монтаж канализации в частном доме заключается в проведении следующих основных этапов:

монтаж внутренней части системы, на котором требуется установить все предполагаемое оборудование и технику, связанную с водоснабжением и водоотведением, например, стиральную машину;
обустройство наружной сети канализации: провести канализацию в частный дом и отвести стоки до места сброса или очистки;
сделать канализацию в частном доме для отвода дождевых вод.

Монтаж внутренней части канализации

Устройство частной канализации внутри дома заключается:

По возможности все трубопроводы надо делать прямыми. Если требуется поворот трубы, то его делают как можно глаже. Целесообразнее заменить один сгиб под прямым углом на два по 45º.

Монтаж автономной наружной канализации

Строительство автономной канализации проводится по следующей схеме:

вблизи дома обустраивается ревизионный колодец, требующийся для обслуживания канализационной сети;

Не стоит пренебрегать колодцами, необходимыми для ревизии

выкапываются траншеи для трубопровода и септика (согласно разработанного ранее проекта). Для самотечной канализации при копке соблюдается угол наклона;
на дно трубопроводной траншеи выкладывается песчаная подушка;

Траншея с песчаной подушкой

в месте установки септика целесообразнее сделать бетонную основу, так как правилами эксплуатации прибора предусмотрено его четко горизонтальное расположение;

Основание для дальнейшей установки септика

устанавливается септик. Если предполагается использовать канализацию в холодное время года, то устройство лучше дополнительно утеплить специальными материалами, например, тепловолокно;

Если септик будет использоваться в холодное время года, его нужно утеплить

собирается трубопровод и проверяется его работоспособность. Все соединения труб должны быть герметичными. Если требуется соединить несколько трубопроводов в один, например, при подключении ливневой канализации, то в месте соединения располагается смотровой колодец;

Смотровой колодец в месте соединения канализационных труб

система трубопроводов подключается к центральному стояку канализации и септику;
если предполагается использование очищенной септиком воды, то дополнительно устанавливается емкость для сбора жидкости, в которою будут поступать и далее храниться очищенные воды;

Подсоединение емкости для накопления очищенной воды

все траншеи и ямы закапываются. При этом применяется метод обратной засыпки грунта.

Канализация с дальнейшим использованием очищенных стоков

Если все работы проведены в полном соответствии с проектом, то автономная канализационная система прослужит длительное время.

Подключение к центральной канализации

Если проектом предусмотрено подключение к центральной сети канализации, то чтобы проложить канализацию в частном доме потребуется:

проложить трубопровод по указанной выше схеме до места врезки в центральную сеть

Важно соблюсти все правила и нормы, предъявляемые к укладке трубопровода разработанным проектом;
вызвать сотрудника водоканала, который проверит качество выполненных работ и способ подключения частной системы к общей сети. Сотрудник обязан поставить на соответствующем документе свою подпись

В противном случае подключение будет считаться незаконным;
после проведения всех работ требуется заключить договор с обслуживающей канализационную сеть организацией на отведение сточных вод и дальнейшую отплату предоставленной услуги.

Монтаж ливневой канализационной системы

По проекту делаем канализацию по отведению дождевых вод следующим образом:

устанавливаются желоба на крыше дома, по которым дождевая вода будет поступать в канализационную систему;
собираются и устанавливаются трубопроводы для отвода воды из желоба в канализацию. Следует надежно закрепить вертикальные участки трубопровода, чтобы они не производили сильного шума;

Ливневые желоба и вертикальные трубопроводы

устанавливаются ливневые лотки;

Установленные ливневые лотки с металлическими решетками

все точки сбора воды соединяются трубопроводами в единую сеть;

Переход отдельных участков ливневой канализации в единую сеть

общий канализационный трубопровод проводится до места сбора или утилизации воды. Можно утилизировать дождевую воду, например, в расположенную рядом с домом канаву или пруд или собирать жидкость для дальнейшего использования.

Подключение ливневой канализации к септику

Организовать частную канализацию загородного дома своими руками не сложно. Главное – правильно составить проект канализации и следовать всем предложенным инструкциям и разработанным рекомендациям.

Проектирование канализации на даче

Какого бы типа не был водосток, все канализационные системы состоят из таких основных элементов:

Очистные системы;
Внутренняя сеть (приборы и трубы, что находятся в дачном домике);
Внешняя сеть.

На начальном этапе проектирования создается детальная схема размещения объектов на участке. Схема должна в обязательном порядке отображать такие элементы:

Септик – сооружение, где выполняется сбор и очистка сточной воды.
Место, где водосток выходит из дома на улицу.
Место, где располагаются канализационные системы на участке.
Способ, которым подключаются трубы для внутренней канализации.

Примерная схема системы отвода воды представлена на рисунке:

Схема системы отвода воды

Устройство септика без откачки

Септик — это небольшие очистные сооружения для частного дома и дачи. Он состоит из 3-х ёмкостей, подключаемых последовательно друг к другу. Технологический процесс заключается в отстаивании стоков в первых двух отсеках, в целях разделения на фракции. А также для переработки фекалий биологическими бактериальными препаратами. Последний отсек, по сути, является дренажной ямой, для очищенной жидкости. Первые два отсека необходимо иногда очищать от накопившихся осадков.

Можно купить готовые комплексы, но дешевле их изготовить самому или собрать из отдельных готовых элементов.

Сооружение выгребной ямы и её обустройство

Когда выбрано оптимальное место для сооружения ямы, можно приступать к выполнению физической работы. Для этого рекомендуется воспользоваться услугами экскаватора, что позволит получить яму необходимой глубины в считанные часы.

Однако перед тем как копать яму, нужно определиться с тем, что будет использоваться в качестве септика (ёмкости для сбора стоков), и какой размер будет иметь котлован. Септики различаются по конструкции, материалу и способу очистки. Оптимальный вариант – это установка пластикового септика, однако недостатком такого способа является высокая стоимость материала.

Актуальной является установка пластикового септика, если же поблизости установлен водяной колодец или же имеется водоём. В остальных случаях выгребную яму можно сделать из бетонных колец или из кирпича. Это обойдётся в несколько раз дешевле, но только потребует затрат сил и времени. В пластиковых септиках стоки будут храниться до момента выкачки их ассенизатором, а в самодельных ёмкостях жидкость будет постепенно уходить в почву. Если же нужна самая простая канализация, то подойдут варианты, которые описаны ниже. Процесс сооружения выгребной ямы включает в себя:

Выкапывание ямы или котлована. Глубина должна быть не менее 3 метров.

Сооружение подушки из 15 см слоя песка на дне ямы.
Установка опалубки, а также формирование армирующего пояса из стальных прутьев.
В опалубке устанавливается труба, через которую и будут поступать стоки в яму.
Заливание опалубки бетоном.
После застывания бетона, на что уходит не менее 4 недель, на дно ямы следует насыпать слой осадочной породы: щебень, гравий.
Изготавливается перекрытие для ямы или укладывается готовая бетонная труба

При этом немаловажно оставить соответствующего размера отверстие, чтобы иметь возможность осуществлять выкачку отходов.
В конструкции перекрытия ямы также необходимо установить трубу диаметром 60-80 мм, через которую будут выходить газы из ямы.
Это обязательное условие, так как при открытии ямы может произойти взрыв.

Более простой способ – это установить в подготовленную яму железобетонные кольца, после чего соорудить перекрытие.

Двухкамерный септик рекомендуется сооружать только в том случае, если на даче планируется жить длительное время.

Выбираем материалы для строительства

Самодельные септики без откачки строят из разнообразных материалов. Основное требование к материалам – это прочность, способность сопротивляться воздействию агрессивных сред и долговечность.

Чаще всего септики сооружают из колодезных колец, еврокубов или других пластиковых емкостей. Очень надежным и прочным получается монолитный септик из железобетона, а вот металлические емкости лучше не использовать.

Септики из колодезных колец

Построить септик без откачки из бетонных колец своими руками достаточно просто. Правда, есть одно затруднение – бетонные кольца имеют внушительный вес, поэтому для их установки необходимо использовать подъемную технику.

Существует способ обойтись и без крана-манипулятора, однако он достаточно трудоемок и может быть использован только в том случае, если диаметр колец достаточно большой, чтобы внутри мог работать человек. В этом случае, устройство проходит так:

Кольцо устанавливается на место. После этого землекоп, находясь внутри кольца, начинает извлекать грунт;
По мере извлечения грунта кольцо постепенно опускается и когда его кромка окажется на уровне почвы, поверх первого кольца устанавливается второе;
Работа продолжается по той же схеме, пока котлован не приобретет необходимую глубину.

Рассмотрим, как построить септик для дачного дома своими руками из колец с применением подъемной техники:

Подготавливают котлованы необходимой глубины;
На дне выполняется подушка из песка, после чего дно заливается бетонным раствором;
После того устанавливают на застывший бетон необходимое количество колец, одно над другим;
Выполняются отверстия для подключения труб;
Проводят герметизацию стыков между кольцами и мест соединения септика с трубами;

Производят обратную засыпку котлована;
Сверху камеры накрывают специальными деталями с отверстием под люк.

Септик из еврокубов

Еще проще соорудить септик без откачки из еврокубов своими руками. Еврокубами называют тару для перевозки жидкостей, выполнены они из пластика и имеют окантовку из оцинкованной стали.

Их используют для сооружения камер септика. В пластиковых емкостях намного проще сделать отверстия для переливных труб и вентиляционного стояка, чем в железобетонных изделиях.

Монолитный септик

Несколько более трудоемким является устройство септика своими руками по технологии монолитного строительства. Но зато результат получается весьма надежным, поскольку камеры будут полностью герметичными. Работа по строительству происходит так:

Подготавливается котлован необходимого размера; На дне выполняют песчаную подушку, а затем заливают цементный раствор; Чтобы произвести бетонирование стенок, необходимо построить опалубку

При этом очень важно правильно закрепить опалубку, чтобы бетон не раздавил собранную форму;

Перед выполнением заливки устанавливают трубу на месте ввода и вывода трубопровода в септик, это позволит создать отверстия в монолитной плите;
Бетон лучше готовить в бетономешалке, так как вручную приготовить требуемое для заливки количество раствора очень сложно. Раствор готовят из песка, мелкого щебня и цемента в соотношении 2 : 2 : 1;
Чтобы конструкция была более прочной, используется закладка арматуры;
После высыхания бетона сооружается перегородка между камерами с отверстиями для перелива;
На последнем этапе выполняют плиту перекрытия с отверстиями для установки люков.

Простые решения

Если объем стоков невелик, то можно использовать более простые решения. Например, построить септик для дачи из бочек своими руками. В этом случае, для сооружения камер используются бочки из пластика объемом 200-250 литров.

Еще один вариант – септик для дачи своими руками из старых автомобильных покрышек. Однако такое устройство небезопасно с точки зрения экологии, поскольку камеры получаются негерметичными. Такой септик рекомендуется строить для обработки «серых» стоков, например, для бани.

Планируя построить септик для дачи своими руками, можно выбрать простые решения. Например, соорудить септик для дачи своими руками из бочек. Однако если дом будет использоваться для постоянного проживания, то лучше подобрать более надежный вариант. Как выполнять работу можно посмотреть на видео, которые есть на тематических сайтах.
