Ремонт пил Хускварна
Сразу оговоримся: эта техника, несмотря на не очень большое количество деталей – высокотехнологичная, а запчасти на нее весьма дорогие, поэтому желательно любой ее ремонт производить в сервисном центре Husqvarna. Просто, самостоятельное вмешательство может не только лишить вас гарантии, но и привести к плачевным результатам.
Хотя есть несколько областей, в которые вы можете вмешаться, не опасаясь нанести вреда своей бензопиле.

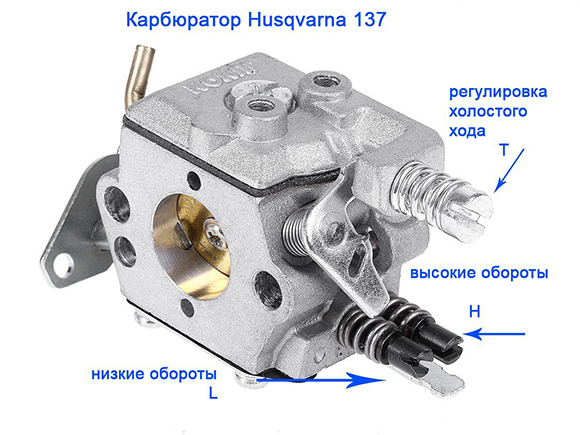

1. Регулировка карбюратора. Мы рассмотрим ее на примере 137-й модели.
Для этого:
- винтом L выставляем самые высокие обороты;
- после прогревания двигателя в течение 15 – 20 сек. винтом Н устанавливаем качество смеси (если дымит – богатая и винт закручиваем, а если визжит – бедная, откручиваем);
- винтом Т регулируем холостой ход, вращая его по часовой стрелке до момента начала движения цепи, затем медленно выкручиваем его до полной остановки цепи.
2. Зажигание. Устанавливать в нем нечего, его ремонт (кроме физического повреждения маховика) сводится к замене катушки (она же магнето). Здесь надо выбирать запчасть с той же маркировкой, что и на вашей пиле, даже если по посадочному месту она будет подходить. Может не совпасть угол опережения зажигания.
3. Ремонт сцепления. Существует негласное правило: после замены 2 пильных цепей следует заменить шину, а после замены 2-х шин – сцепление. Конечно, это не догма и в каждом отдельном случае стоит проверить работоспособность узла, прежде чем менять его, но процедуру замены сцепления (равно как цепи или шины) вы можете произвести самостоятельно.
Делать это просто:
- снимите шину;
- зафиксируйте поршень через свечное отверстие;
- открутите сцепление;
- установите новое, произведя действия в обратном порядке.
Регулировка Карбюратора Бензопилы Хускварна 135
Как верно отрегулировать карбюратор на бензопиле своими руками
«Карбюратор – устройство, отвечающее за смесь и подачу горючего в камеру сгорания ДВС».
Рад приветствовать всех любителей «интересных и подходящих мужских игрушек ».
Верная регулировка карбюратора обеспечивает надёжную работу бензопилы во всех режимах, и с экономичным расходом горючего. Вобщем, если убрать слово «бензопилы», то это относится ко всем двигателям внутреннего сгорания.
Сегодня поговорим о том, как отрегулировать карбюратор на бензопиле. Вообще, такая процедура проводится изредка. Заводская настройка — это самый лучший и качественный вариант. Однако, при необходимости её выполняют посредством регулировки специальных винтов. Разберёмся, как отстроить своими руками:
Из этой статьи вы узнаете:
Принцип работы карбюратора пилы (обобщённо):
Данный аппарат подготавливает воздушно-бензиновую смесь в определённом соотношении. Оптимальные настройки карбюратора бензопилы регулировка карбюратора7e 140 142-16. Если этот баланс не соблюдается, то в работе ДВС (двигателя внутреннего сгорания) происходят сбои. Несоответствующая норме смесь, может быть или перенасыщенной (когда увеличивается количество топлива по отношению к воздуху) или обеднённой (когда воздуха больше чем положено, а топлива меньше).
- Воздушный поток движется по специальному каналу, а заслонка регулирует его скорость;
- Открытие заслонки регулирует количество подачи топлива и воздуха;
- Бензин и воздух, пролетая через диффузор, смешиваются и распыляются;
- Смесь, образованная в результате этого, поступает через впускной коллектор в камеру сгорания (цилиндр).
Признаки и причины плохой нестабильной работы
Признаки нарушений функционирования карбюратора бензопилы:
- Движок плохо заводится и быстро глохнет. Возможная причина: обеднённая смесь.
- Чрезмерное (больше нормы) потребление топлива. Кроме того, интенсивные (больше обычного) выхлопы. Возможная причина: перенасыщенная смесь.
- Двигатель не хочет работать вообще. Причины здесь две: нет бензина (засорился топливный жиклёр) или нет искры (неисправна свеча, обрыв высоковольтного провода или выход из строя электронного блока).
Сам по себе сбой настроек бывает редко и причины, как правило, следующие:
- Нарушение креплений регулирующих винтов от неисправного (повреждённого) покрытия защитного кожуха. Возможная причина: неаккуратное прикосновение, попытка грубой регулировки или сильные внешние вибрации.
- Износ поршневой группы. Здесь конечно, регулировка карбюратора, особо не поможет. Если бензопила начала чихать или плохо заводится, тогда настало регулировка карбюратора бензопилы хускварна 137 своими руками будет отличным решением этих проблем. Регулировка карбюратора бензопилы хускварна 142, 147. Подумайте о ремонте ДВС или замене пилы.
- Загрязнение карбюратора. Вероятная причина: поломка или неудовлетворительное состояние воздушного фильтра, использование некачественного топлива, попадание в топливные каналы окалины, мельчайших опилок и т. Д. Регулировка карбюратора регулировка карбюратора к 135 бензопилы хускварна 137. В подобных случаях, вначале делается промывка всей топливной системы, а уже потом — регулировка.
Регулировка карбюратора своими руками
«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.Е. По звуку определять предельные обороты).
В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.
Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:
- Т – регулирование холостого хода;
- L – регулирование минимальных оборотов;
- H – регулирование максимальных оборотов;
Устройство бензопилы Husqvarna 240
Главное отличие бензопилы Husqvarna 240 от большинства рыночных аналогов заключается в отличном качестве ее заводской сборки. Садовый инструмент комплектуется долговечным бензиновым 2-тактным мотором, объем цилиндра которого составляет 38,2 см3. Двигатель дополнен надежным ручным стартером, фирменным японским карбюратором Walbro, ручным насосом для предварительной подкачки горючего, а также топливным баком.
Для более удобной эксплуатации бензопила Хускварна 240 оснащена доработанной системой подавления вибрации. В устройство системы входит 6 металлических пружин, которые, во время работы ДВС на максимальных оборотах, принимают колебания коленчатого вала на себя. Таким образом, вибрация на рукоятках садового инструмента практически не ощущается.
Для непрерывной связи двигателя с пильными органами в устройстве модели предусмотрено долговечное сцепление, все запчасти которого изготовлены из металла, обладающего высокой стойкостью к износу и коррозии. За воспламенение горючего в цилиндре ДВС отвечает качественная система зажигания, состоящая из катушки, свечи и электрической проводки.
Пильная гарнитуры садового инструмента включает в себя стальную шину и цепь, за смазку которой отвечает автоматический масляный насос. Цепь для бензопилы Хускварна 240 натягивается при помощи боковой звездочки. Для аварийной остановки гарнитуры в случае ее попадания на гвоздь или металлическую проволоку в устройстве модели предусмотрен долговечный инерционный тормоз, включение и выключение которого выполняется при помощи отдельного рычага.
Бензопила Husqvarna в 240-ой модификации комплектуется надежным корпусом, изготовленным из ударопрочного пластика. В нем предусмотрены отдельные пластины, которые, в случае необходимости, можно снять. Это упрощает ремонт карбюратора и замену расходных запчастей бензопилы.
О производителе Husqvarna
Фирма под названием «Husqvarna»была основана в 1687 году. «Husqvarna» (Хускварна) – это лидер на рынке производственной и садовой техники. Входит в шведский концерн, объединяющий в себе несколько компаний. Производящих различные виды техники, начиная от компактных швейных машинок и заканчивая внушительными квадроциклами.
«Хускварна» предлагает своим покупателям максимально расширенный ассортимент специализированной техники и оборудования. В последние годы компания увеличила число запатентованных инноваций. «Husqvarna» твердо стоит на страже прогресса.
Выпускаемая продукция данной марки превращает тяжелый труд (см. как спилить дерево бензопилой) в простое занятие, которое не несет вреда ни человеку ни окружающей среде.
Бензопила «Хускварна 137» относится к технике, выпускаемой под категорией «Лесные профессионалы». Наряду с данной моделью производитель выпускает также универсальные профессиональные бензопилы, воздуходувы и высоторезы. Вся выпускаемая техника отличается компактными размерами и удобством управления. Все бензопилы «Хускварна» отличает три особенности – возможность поглощать излишние вибрации, улучшенная система для фильтрации воздуха, высокая мощность.
Конструкция и сфера использования
Использование бензопилы Хускварна 240 не ограничивается стандартными функциями по заготовке дров. С ее помощью легко можно очистить большую территорию от кустарников и старых деревьев, формировать кроны декоративных растений в саду, использовать ее в строительстве для распила досок. Достаточная мощность и длина шины позволяют производить распиливание древесины как вдоль, так и поперек.
Классический дизайн бренда сочетается в этой модели с высокими техническими характеристиками и удобством пользования. Пила Хускварна 240 относиться к классу бытовых, но ее производительность немногим отличается от профессиональных инструментов. Производители предусмотрели в этой пиле такие необходимые функции, как легкий запуск, двойная очистка воздуха, снижение уровня вибрации. Эргономичные рычаги управления и рукоятка способствуют максимальному комфорту при работе, снижают нагрузку на оператора. Основные узлы механизма расположены таким образом, чтоб ускорить и упростить доступ к ним в случае ремонта.
Если следовать инструкции по эксплуатации и регулярно проводить профилактические осмотры бензопилы, ремонта в большинстве случаев удастся избежать. Но даже в случае поломки инструмент не доставит Вам значительных неудобств – оригинальные запчасти легко можно приобрести и заменить. Подробное строение бензопилы Хускварна 240 приведено на схеме ниже:
Как снять карбюратор и нужно ли это делать перед настройкой
В случае, если бензопила не развивает скорость либо, напротив, работает на чрезвычайно высочайшей, карбюратор
можно регулировать, не снимая.
Но если бензопила не запускается, обороты леденеют на том же уровне либо она нестабильна. Настройка карбюратора бензопилой не изменит ситуацию. Его необходимо снять для чистки либо подмены деталей. В данном случае необходимо действовать в последующем порядке:
- Открутив крепежные крепления, снимите верхнюю крышку пилы.
- Снимаем прокладку и часть воздушного фильтра, откручивая болты либо отрывая крепления.
- С правой стороны карбюратора является шланг для горючего. Вынимаем его вкупе со стержнем управления демпфера.
- Вытащите карбюратор с креплений, которые держат его.
Разборка карбюратора делается в согласовании с аннотацией, поставляемой в комплекте. Разбирая, будьте очень аккуратны, составляя детали на приготовленную ткань.За маленьких размеров есть риск утраты компонент во время демонтажа и промывки.
Все приобретенные таким макаром детали промывают в специальной воды, сушат и протирают тканью без ворса.
Каналы, трубки и насадки продувают сжатым воздухом, если может быть, за ранее промыв их в ультразвуковой ванне.
Настройка зажигания после регулировки карбюратора
Если очистка и настройка карбюратора не убрали существующую делему, необходимо проверить свечу зажигания и настроить движок. Следует действовать в последующем порядке:
- Выворачивается свеча и проводится зрительный осмотр. Если он сухой со светло-коричневым отложением углерода, его можно считать невредимым.
- Если на свече зажигания найдены следы бензина, карбюратор следует отрегулировать. Это происходит так как она поступает лишним количеством горючего в бензиновый двигатель, заполняя его.
- Если свеча смотрится нормально, проверьте электрического оборудования. Сначала кабель, подающий ток на свечу. Конец его приподнимается на маленькое расстояние к радиаторной решетке цилиндра, а стартер ворачивается шнуром. Искра должна перескочить. Если нет, кабель инспектируют тестером и, если необходимо, подменяют.
- Если кабель в исправном состоянии, испытывается катушка зажигания. Если при обследовании не найдено соединенных либо покоробленных проводов, катушку вызывают тестером, сравнивая данные с сопроводительной документацией. Если обнаружены отличия, блок нужно поменять аналогичным.
READ Ремонт Карбюратора Бензопилы Урал Электрон
После подмены катушечного блока следует установить зазор магнито. Зазор меж катушкой зажигания и маховиком должен быть меж 0,2 и 0,4 мм. Для установления зазора нужен набор зондов, либо вы сможете использовать фольгу соответственной толщины. Зонд при монтаже зажимается меж катушкой и маховиком, а потом извлекается.
Видео
Ниже представлен видео обзор бензопилы Хускварна 240, сделанный обычным пользователем. Посмотрев его можно узнать, как запускать бензопилу, основные неисправности, а также личное мнение автора о данной модели пилы.
Бензопила Husqvarna в 240-ой модификации пользуется высокой популярностью среди владельцев крупных садов и придомовых участков. Этот полупрофессиональный инструмент выделяется повышенной мощностью, улучшенной системой смазки пильной гарнитуры и довольно низким расходом топлива. Бензопила Husqvarna 240 отличается от рыночных аналогов улучшенной эргономикой, что позволяет использовать ее в труднодоступных местах без риска повреждения инструмента или травмы оператора.
Алгоритм проверки картера на герметичность
- Снять боковую крышку и шину с бензопилы.
- Выкрутить свечу зажигания и через свечное отверстие заложить шнурок с узелками в цилиндр, тем самым застопорив движение поршня и коленвала.
- В качестве шнурка с узелками можно использовать старый шнур от стартера, навязав на нем узелки через 3-5 см.
- Раскрутить ведущую звездочку бензопилы.
- Снять крышку масляного насоса и сам насос.
- Снять с бензопилы стартер.
- Раскрутить и снять маховик.
- Снять карбюратор.
- При помощи шприца, через отверстие под карбюратор в цилиндре, залить в картер бензин, при этом наблюдать за сальниками коленчатого вала. Если бензин будет протекать через них, значит сальники пришли в негодность и их необходимо заменить новыми.
- Установку сальников лучше доверить профессионалам.
Косвенным признаком негерметичности картера являются масляные подтеки в районе сальников.
Общие характеристики бензопил Хусквара
Конечно, у этого производителя, известного более 300 лет, имеется свое лицо. У бензопил Хускварна оно имеет приятный ярко-оранжевый цвет.
Кстати, отклонения в цвете, а также излишняя глянцевость или матовость обшивки могут свидетельствовать о подделке. Также, как и насыщенный черный цвет ручек и щитка, у оригинальных изделий он скорее темно-серый. А само количество подделок – лишнее свидетельство популярности бренда.
Все марки этих пил имеют цифровую маркировку из 3-х или 4-х цифр, в которой первая – порядковый номер поколения пилы, а две, следующие за ней – округленный объем бензинового двухтактного двигателя. Также после цифр могут стоять буквы:
- е – обозначает наличие функции легкого старта SmartStart;
- XP – свидетельствует о наличии системы предварительной очистки воздуха AirInjection;
- G – имеют подогрев ручек и карбюратора.
Еще есть обозначения:
- более экономичного двигателя — X-Torq;
- повышенной способности работы в плохих погодных условиях и на не очень качественном топливе – AutoTune – это профессиональные пилы;
- улучшенной защите от вибрации — Low Vib.
Слабые места бензопил Хускварна
Несмотря на то, что более 80% всех отзывов пользователей бензопил Хускварна определенно положительны, мы отобрали некоторые проблемы, характерные для поколений 1 и 2, наиболее часто используемых россиянами в домашнем хозяйстве.
На первом месте стоит проблема незначительного подтекания масла из системы смазки цепи, иногда подобное случается даже на неработающих пилах.
Второй общей, характерной для Хускварны неприятной особенностью, владельцы называют значительно более жесткий, чем у других бензопил, стартер. Особенно это становится заметным, если пила имеет привычку запускаться далеко не с первого-второго раза, что случается в некоторых случаях, если владелец не проверил эту функцию при покупке. Это чаще всего происходит из-за некачественной заводской настройки карбюратора, чем грешат довольно многие бытовые Хускварны.
Абсолютно все пользователи, оставившие не лестные отзывы об этих пилах, отмечают отвратительный перевод на русский язык инструкции к бензопиле. Кроме того, что она написана непонятным языком и требует во многих случаях додумывания и смысловой коррекции, в ней иногда содержатся явные неточности.
Иногда нарекания вызывают также цепи Хускварн, требующие частой подтяжки на первоначальном этапе эксплуатации, пока они не растянутся.
Некоторые модели иногда глохнут при повороте на 90° при спиливании деревьев.
Но самые большие нарекания вызывают цены на фирменное масло, замена которого на более дешевые марки служит причиной отказа в гарантийном обслуживании и ремонте.
Положительные стороны бензопилы
Нужно сказать, что подобных отзывов о бензопилах Хускварна не так уж и много и они явно перекрываются общим положительным впечатлением от их работы. Все отмечают:
- великолепную сбалансированность инструментов;
- малую вибрацию и низкую шумность при работе;
- достаточный запас мощности для выполнения функций, предусмотренных для каждой конкретной модели.
Если же сучкорезом распиливают толстую дубовую колоду, то мощности может и не хватить.
Из перечисленных моделей с такой работой может справиться только полупрофессиональная 365-я, но и ей после 40 – 50 минут работы нужно давать отдых.
Выбирая конкретную модель Хускварны, определите, для каких целей она вам нужна, и только после этого сопоставляйте ее цену с вашими возможностями. Правильно подобранная пила свободно может прослужить 5 и более лет при достаточно напряженной эксплуатации, чем вряд ли смогут похвастаться пилы менее известных брендов.
Бензопилы Партнёр и Штиль, их регулировки.
В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.
Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.
Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.
Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).
Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.
После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.
Основные неисправности и способы их устранения
Приступая к ремонту бензопилы, необходимо иметь представление о том, какие она может иметь неисправности, а также как эти неисправности устраняются. Итак, давайте рассмотрим признаки неисправностей и способы их устранения.
Бензопила Хускварна не заводится
Если Хускварна не заводится, первое в чем нужно убедиться, это соблюдение вами алгоритма запуска пилы, а также наличие топлива в баке. Подробная инструкция о том, как провести запуск холодной бензопилы и его заправку, имеется в руководстве по использованию пилы, которое поставляется со всеми бензопилами Хускварна.
В том случае, если вы все делаете правильно, но пила не откликается, причина может скрываться в неисправности системы зажигания или отсутствии подачи топлива.
Для более точного определения причин такого поведения бензопилы, необходимо провести осмотр свечи зажигания, после чего проверить её на наличие искры.
Если свеча мокрая, а при проверке искры её не обнаружено, стоит попробовать заменить саму свечу. Замена не дала результатов, значит проблема может скрываться в катушке зажигания, проверить которую самостоятельно достаточно сложно.
В том случае если искра есть, а свеча сухая — проблемы в топливной системе. Для устранения нужно провести её полную диагностику. Топливная система состоит из карбюратора и топливной магистрали. Не имея определенного опыта, можно проверить топливную магистраль на наличие порывов, а также чистоту топливного фильтра, установленного в баке. Полную диагностику и ремонт карбюратора лучше доверить профессионалам.
Если пила заводится, но плохо
Причиной затрудненного запуска пилы может стать неисправность или неправильная регулировка карбюратора. В том случае, когда карбюратор переливает, бензопила будет легко заводиться на горячую, но достаточно сложно на холодную, особенно после длительного простоя.
Косвенным признаком чрезмерного количества топливной смеси, поступающей в цилиндр при работе бензопилы, является выхлоп. Если при работе бензопилы выделяется много белого дыма, стоит проверить пропорции приготовления топливной смеси и регулировки карбюратора.
Цепь бензопилы крутится на холостом ходу
Если цепь Хускварны вращается на холостом ходу, то можно сделать вывод о том, что имеются неисправности в механизме сцепления или холостой ход не отрегулирован. Для устранения неисправности, необходимо снять крышку тормоза пильной цепи и осмотреть целостность пружины сцепления. Дефектное сцепление заменить.
Если сцепление исправно, для устранения прокручивания цепи необходимо откорректировать обороты холостого хода при помощи регулировочного винта, обозначенного буквой (Т) или провести полную регулировку карбюратора.
Важно: возможная причина самостоятельного увеличения холостого хода, это появление подсоса воздуха в картер двигателя или карбюратор, что может привести к серьезным повреждениям ЦПГ
Почему бензопила Хускварна глохнет при нажатии на газ
Если пила глохнет сразу после нажатия на газ, необходимо провести осмотр свечи зажигания, который поможет точнее диагностировать неисправность. Мокрая свеча, свидетельствует о неисправности или неправильной регулировки карбюратора, в таком случае, исправить ситуацию можно проведя полную диагностику, ремонт и регулировку данного узла. Если ремонт и регулировки не помогли, необходимо заменить карбюратор на новый.
Еще одна причина, по которой Husqvarna может глохнуть при нажатии на газ, это неисправности в топливной системе, а точнее, затруднения подачи топлива к карбюратору. Необходимо проверить чистоту топливного фильтра, а также целостность топливных шлангов.
Почему не смазывается цепь на бензопиле Хускварна
Если на вашей бензопиле полностью прекращена подача смазки пильной цепи, значит необходимо проверить всю масляную систему.
Причин может быть несколько:
- Неисправность масляного насоса;
- Засор фильтрующего элемента, установленного в баке;
- Неисправность сапуна масляного бака;
- Разрыв масляного шланга;
- Несовпадения масляного отверстия на шине и на корпусе пилы (если подача прекратилась после установки новой пильной шины);
- Засор масляного канала в корпусе пилы;
- Засор канала подачи масла в шине;
- Неисправность шестерни привода масляного насоса.
Husqvarna.Плохо работает,глохнет.Интересный случай
Ремонт бензопилы Husqvarna
.Плохо работает,глохнет .Интересный случай.
Владельцам бытовых бензопил HUSQVARNA сто тридцать семь и HUSQVARNA сто сорок два при любых отклонениях работы двигателя от нормы, нужно в первую очередь проверять импульсный шланг, т. к. это считается самой распространенной причиной поломки этих бензопил.
Видео, в котором показано как заменить дефектный импульсный шланг своими руками на бензопиле HUSQVARNA 142, можно посмотреть ниже. В нем пошагово заснят процесс разборки пилы, показан импульсный шланг и оговорены последствия его неправильного функционирования HUSQVARNA 142.
