Разновидности пилорам
Наибольшее распространение на сегодняшний день получили следующие три типа приспособлений для распиловки бревен бензопилой своими руками, которые отличаются своей конструкцией:
- Шинная.
- Ленточная.
- Дисковая пилорама.
Дисковые установки
Относительно простая конструкция дисковых установок позволяет с легкостью выполнять их большинству домовладельцев. Благодаря своей простоте сборки и многофункциональности такие разновидности деревообрабатывающих станков получили наибольшее распространение и встречаются повсеместно. Основой такой конструкции станет дисковая пила, которая устанавливается на шпинделе электрического двигателя. Дополнительно изготавливается прочное основание, над или под которым закрепляется вал с пилой и электродвигатель.
Прочная и надежная станина дисковой установки может быть выполнена из металлических или деревянных частей, которые свариваются или скрепляются друг с другом гвоздями и саморезами. Рабочий стол можно выполнить из листового металла, необходимо лишь обеспечить идеальную геометрию конструкции, что позволяет гарантировать максимально возможное качество распила древесины.
Использование дисковых пилорам позволяет выполнять рейки различного размера, изготавливать брус, шпон, нарезать доски с необходимой длиной и шириной. Благодаря высокой скорости вращения пилы удается обеспечить распил бревен с ровными качественными краями и срезами.
Пилорама ленточного типа
Установки ленточного типа сочетают простоту конструкции и отличную производительность. Соответственно, они пользуются популярностью не только в быту, но и широко применяются на лесопилках и предприятиях, которые занимаются производством пиломатериалов. К преимуществам оборудования данного типа можно отнести его высокую производительность, а также возможность осуществления распила крупных бревен, вес которых превышает 300 килограмм.
Для изготовления пилорамы ленточного типа потребуется следующее:
- Шкивы.
- Швеллер.
- Металлические уголки.
- Трубы с различным диаметром и размером.
- Металлоконструкции для изготовления шпал.
Изготовление такой пилорамы начинается с выполнения станины, которая имеет вид буквы П и изготавливается из уголка или швеллера с размерами 50 на 100 миллиметра. Стандартными размерами станины является длина 8 метров и высота не меньше 15 сантиметров. Для повышения прочности основы дополнительно швеллеры стягиваются трубами и уголком, что позволит выдержать основанию максимально возможную нагрузку.
Далее приступают к выполнению мобильной тележки. Для этого используется стальная плита, толщина которой составляет 40 миллиметров. За привод тележки будет отвечать электродвигатель, мощность которого должна составлять 10−12 кВт.
К тележке цепным приводом крепят пилу, которая через шкив фиксируется на валу электромотора. Сбоку от подвижной тележки приваривают ручку-штурвал, который будет отвечать за перемещение мобильной конструкции по неподвижному основанию.
Шинные пилорамы
Шинные пилорамы или логосоли по своему устройству отличаются от других аналогичных устройств. С помощью такой ручной техники можно осуществлять продольную распиловку бревен, изготавливая качественные рейки и шпон. Благодаря компактным габаритам логосоль может быть установлена как на открытом воздухе, так и внутри небольшой мастерской или деревянного сарая. На такой пилораме можно будет не только осуществлять распил бревен, но и изготавливать небольшие по своим размерам заготовки с нестандартной формой.
Имея на руках качественную схему пилорамы и правильно подобрав длину полотна от бензопилы, можно самостоятельно выполнить такой станок, который будет обеспечивать качественную распилку бревен. Можно будет определиться с тем, как сделать пилораму своими руками, сэкономив на покупке компонентов для техники.
Аэросани
Чтобы такая самоделка легко двигалась по снегу, одной бензопилы Урал недостаточно. Нужна большая мощность — как минимум 2 мотопил.
Изготовление аэросаней начинают с рамы.
Форма рамы — равнобедренный, вытянутый треугольник. В каждом его углу крепят вертикальную стойку, направленную вниз. На свободных концах располагают лыжи:
- спереди с возможностью поворота велосипедным рулем;
- сзади — бесповоротные, параллельно продольной оси саней.
Мотор от бензопилы крепят к основанию треугольной рамы — у редуктора выходной вал направлен назад параллельно оси рамы. На ней располагают также воздушный винт. Передачу вращения на последний от редуктора обеспечивают цепной передачей.
Рычаг для регулирования подачи топлива выносят на руль управления аэросанями. Для размещения спортсмена предусматривают в пределах передней части рамы легкое сиденье.
Ленточная пилорама
Данный механизм является одним из сложных типов. Для его изготовления потребуется приобрести дорогостоящие материалы, включая двигатель необходимой мощности, подготовить систему передвижения станка и провести полную отладку и настройку оборудования. Изготовление его в домашних условиях может оказаться чрезвычайно затруднительным и дорогостоящим.
Принцип работы ленточной пилорамы кроется в ее названии. Режущий элемент представляет собой длинное полотно пилы, свернутое в кольцо. Это кольцо устанавливается на шкивы. Чтобы лента при разогреве не слетала, в качестве шкива используют автомобильные или мотоциклетные колеса. Они дают необходимую упругость.
Основным элементом конструкции, которому необходимо уделять первоочередное внимание, является рама. Именно она будет удерживать режущие элементы, привод, двигатель
Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила. Сборку конструкции следует начинать с рамы.
Двигатель играет важную роль в процессе пиления. Недостаточно мощная система приведет к частому застреванию пилы и малой эффективности, а слишком мощный может сломать режущий элемент. Как правило, используются электродвигатели с мощностью от 2 кВт. Двигатель размещают на стороне рамы, обратной режущим механизмам.
Самая простая часть – установка направляющих. Допускается использование любых прочных материалов – рельсы, швеллеры, двутавры. Расстояние между двумя параллельными направляющими составляет диаметр самого большого бревна, которое будет пилиться на этой пилораме. Направляющие крепятся на опоры, устанавливаемые через каждые полметра. Крепление частей между собой производится сваркой.
В данном видео изложен процесс распиловки древесины ленточной пилорамой. Это позволит оценить ее эффективность, а также заметить основные положительные и отрицательные стороны.
С помощью изложенных выше чертежей и описания, вы сможете сделать каретку для бензопилы своими руками. Необходимо помнить, что бензопила является чрезвычайно травмоопасным инструментом. Все части конструкции, особенно удерживающие шину пилы, должны быть надежными и крепкими. Части не должны «гулять» при подаче нагрузки. В противном случае можно получить серьезные порезы или травматические ампутации частей тела. Если вы не уверены в своих силах, рекомендуется доверить сборку механизма профессионалам или приобрести уже готовый комплект.
Насадка бур для бензопилы – особенности применения
Конечно, изготовить мотобур из бензопилы – процедура более увлекательная и бюджетная. Однако если нет желания тратить свое время и силы, то можно приобрести уже готовую насадку, которую можно устанавливать на бытовой инструмент в целях проделки отверстия в грунте или льду.
Такого рода готовая приставка к бензопиле значительно выигрывает в самодельного ледобура, так как она изготавливается из стали, которая в разы крепче фанеры. Она отличается меньшими размерами, ее проще транспортировать. Кроме того, благодаря применению технологии заводской заточки восстанавливать затупленные лезвия купленной насадки требуется гораздо реже.
Устанавливать и применять приставку-ледобур довольно просто. Для этого шина и пильная цепь бензопилы снимаются, а вместо них монтируется шнек с лезвиями. После этого вам останется установить нижнюю часть мотобура над местом, в котором нужно проделать отверстие, и запустить мотор агрегата.
Применение бензопилы для продольного распила
Рассмотрим технологию изготовления этих пиломатериалов с помощью каретки:
Лафет делается путем последовательной обрезки противоположных сторон. Сначала отрезают горбыль сверху до получения плоской ровной поверхности. Затем бревно переворачивают, укладывают на ровную срезанную пласть, и повторяют операцию с противоположной стороны.
Брус изготавливают путем последовательного удаления горбыля. Сначала делают лафет, затем подобным способом удаляют горбыль с боковых сторон
Важно проследить за перпендикулярностью сторон по отношению друг к другу. Необрезная доска делается из неошкуренного бревна (с неудаленной корой)
Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины
Необрезная доска делается из неошкуренного бревна (с неудаленной корой). Наиболее удобный способ — удаление горбыля, укладка бревна на полученную ровную пласть и последовательная нарезка досок нужной толщины
После каждого прохода пила опускается на толщину доски плюс толщину пропила цепи.
Для изготовления обрезной доски сначала делают лафет, затем с одной из боковых сторон срезают горбыль и укладывают полученный трехкантный брус на среднюю пласть. После этого последовательно срезают доски, боковые поверхности которых будут параллельны, а ширина всех досок — одинаковой.
Рисунок 5 – Виды пиломатериалов
При наличии определенного опыта и навыков можно выпиливать пазы, четверти и прочие продольные формы рельефа. Для этого надо располагать заготовку с учетом вылета пильной рамы и глубины захода цепи в материал. Подобные работы достаточно сложны, требуют точности и достаточной ширины опорной площадки.
Конструктивные особенности самодельной каретки
Каретка для бензопилы представляет собой прямые и ровные направляющие, по которым инструмент подается на обрабатываемый материал. Для получения прямого реза с заданными параметрами, пила жестко фиксируется на подвижной платформе, которая, собственно, и называется кареткой. Наиболее распространенный состав комплекта включает в себя:
- направляющие. Их роль обычно выполняют рельсы, швеллера, двутавры. Неплохой вариант решения проблемы — использование дюралюминиевой приставной лестницы;
- каретка, представляющая собой род тележки, перемещающейся по направляющим. На ней имеется захват или опорная площадка для фиксации бензопилы. Есть конструкции, в которых жестко фиксируется только рама, а сам двигатель лишь опирается на специальную подставку;
- приспособление для настройки толщины пиломатериала. Изменяет высоту подъема режущего органа бензопилы, что позволяет быстро и точно установить нужную толщину пиления;
- двигатель подачи тележки. Этот элемент не обязателен, поскольку больших объемов работ на подобных устройствах не выполняют. Кроме того, механизированная подача требует установки концевых выключателей и прочей аппаратуры управления. Однако, многие пользователи предпочитают устанавливать механизм для получения ровного режима пиления, улучшающего качество досок.
Рисунок 1 — Самодельная каретка для бензопилы
Существуют и более простые конструкции каретки, представляющие собой жестко закрепленную бензопилу и ограничительную рамку. Материал подается на движущуюся цепь, а рамка калибрует толщину полученной доски. Такой вид каретки используется редко, так как подавать тяжелые бревна вручную крайне сложно, а полученные результаты не отличаются ровной и прямой поверхностью. Оптимальный вариант — подача инструмента на закрепленное неподвижно бревно.
Схема устройства и принцип работы
Большой ассортимент в магазинах дает возможность купить специальную насадку, что ускорить процесс и облегчит использование инструмента. Однако же, вы также можете использовать самодельную насадку болгарки на бензопилу, чем существенно уменьшите денежные затраты.
Болгарка из бензопилы
Приобретя или же собрав своими руками насадку вы получите универсальный инструмент, комплектацию которого можно изменять в зависимости от целей применения. Для самодельной болгарки вам может подойти не только бензопила, но и пила с электрическим приводом. С таким приспособлением, вы получите мощный и производительный инструмент и сэкономите довольно большую сумму. А сам процесс переделки не отличается особенной трудностью.
Простая каретка для циркулярной пилы своими руками
Здравствуйте, уважаемые читатели и самоделкины!Некоторые из Вас достаточно часто работают на циркулярной пиле, и иногда возникают задачи по вырезанию заготовок весьма больших размеров, например панелей для полок и других мебельных конструкций.
В данной статье Кейт Браун, автор YouTube канала «Rag ‘n’ Bone Brown», даст Вам подробную инструкцию к изготовлению такого нестандартного приспособления, как панельные салазки, или каретка для нарезки крупных панелей.
Этот проект весьма прост в изготовлении, и может быть повторен за несколько минут.
Материалы. — Листовой ДСП— Деревянный брус— Саморезы по дереву, шайбы.
Всё, что имеется в арсенале мастера для разрезания широких панелей, это традиционный угловой упор, который, в частности, для этих целей используется им своеобразным способом.
Автор разворачивает прибор наоборот, вот таким образом, чтобы обеспечить материалу опору. Кроме того, такое положение упора обеспечивает прямой угол, под которым и будет осуществляться разрез.
Однако, по мнению автора, miter gauge не отличаются большой точностью, поскольку они не достаточно плотно сидят в пазе и из-за этого немного «люфтят» из стороны в сторону. Как следствие, разрезы получаются не всегда аккуратными и точными.
Как известно, во время работы угловой упор можно разворачивать под различным углом. Такая его подвижность имеет и обратную сторону — чтобы сделать распил под идеально прямым углом, приходится пользоваться банальным уголком.

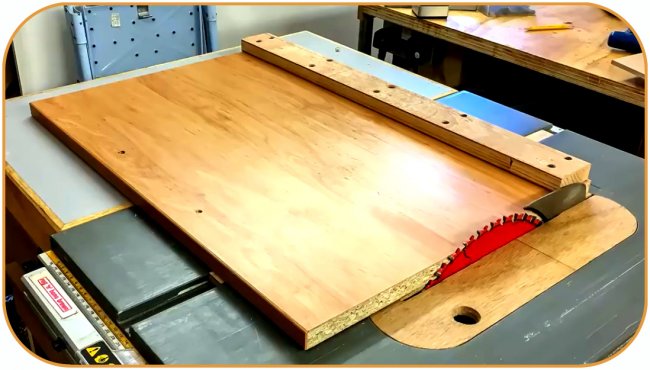

Автор находит лучшее решение. Он изготовит одностороннюю каретку с поперечным упором. Это будет простой проект, для которого потребуется всего три вида материала. Салазки будут состоять из трёх частей.

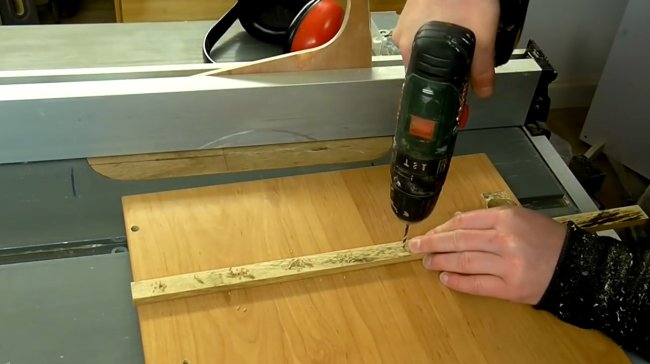

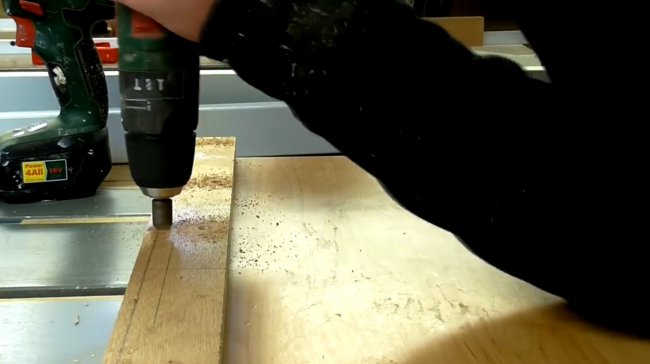

Итак, автор берёт панель из ламинированного ДСП (дверь от старого кухонного шкафа), толстый дубовый брус (из него будет сделана направляющая) и обрезок мебельной фанерной плиты для поперечного упора.
Благодарю автора за простое, но полезное приспособление для циркулярной пилы!Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.
Как правильно сделать своими руками – пошаговая инструкция
Для изготовления каретки необходимо выполнить следующие действия:
создать рабочий чертеж устройства, указав все необходимые размеры. Рисунок 3 – Чертеж пильной каретки
По нему составляется спецификация на все материалы, соединения, дополнительные элементы сборки. При создании чертежа каретки учитываются предполагаемые объемы работ, размеры заготовок, марка бензопилы, а также возможности и предпочтения владельца;
подготавливаются все необходимые материалы и инструменты. Приобретаются готовые элементы конструкции (по возможности), изыскиваются нужные приспособления и станки;
изготовление направляющих требует наличия ровной площадки, на которой можно сварить основание для каретки. Оно состоит из двух направляющих полос, соединенных с опорной конструкцией для заготовки. В качестве основания могут быть использованы отрезки бруса, шпалы, металлические поперечины. Если планируется сделать переносной вариант, то придется заранее продумать способ быстрой сборки основания с помощью резьбовых соединений;
Рисунок 4 – Направляющие на каретке бензопилы
тележка представляет собой две пары колес на осях, которые через ступицы крепятся к опорной раме. Иногда используют готовые колеса, вращающиеся вокруг своей оси на специальной площадке. Этот вариант вполне допустим, но он снижает точность перемещения режущего инструмента, из-за чего доски могут получить волнистую поверхность. Необходимо учесть, что массивная тележка обеспечит большую точность и безопасность пиления;
механизм фиксации инструмента обычно совмещают с устройством настройки размера. Есть два варианта — с неподвижной бензопилой и передвигающимся ограничителем, или с подвижной площадкой, на которой закреплен инструмент. Второй вариант намного эффективнее, но сложнее в техническом отношении. Как правило, используют части от механического домкрата, к верхней части которого приваривают площадку для крепления бензопилы, а нижнюю жестко фиксируют на тележке. Необходимо установить вертикальные направляющие, обеспечивающие достаточную жесткость и снижающие нагрузку на механизм подъема во время работы;
контрольно-измерительная рейка с делениями позволяет настраивать высоту подъема пилы. Проще всего приварить к тележке вертикальную планку, а на площадке для пилы — указатель. Впоследствии к планке можно прикрепить линейку, предварительно отградуировав ее положение по пробному распилу. Устройство простое, но весьма полезное и значительно упрощающее рабочий процесс;
механизм подачи бензопилы обычно представляет собой электродвигатель с понижающим редуктором. Он устанавливается так, чтобы имелась возможность перемещения режущего органа в обе стороны. Учитывая, что присоединение электропитания не всегда возможно и целесообразно, обычно обходятся ручным механизмом подачи. Самый простой вариант — рукоятка, установленная на тележке в таком месте, чтобы исключить возможность травмирования при разрыве цепи или иных ситуациях. Этот вариант удобен тем, что работу бензопилы приходится постоянно регулировать, увеличивая или уменьшая подачу топлива.
Описанный вариант не является единственно возможной конструкцией. Могут быть использованы другие способы подачи инструмента, крепления бензопилы или бревен. Выбор оптимальной методики является прерогативой владельца.
Приспособление для продольной распиловки – как изготовить самому?
Приспособление для бензопилы продольной распиловки бревен своими руками будет состоять из крепкой рамы, которая должна надежно фиксироваться к направляющей. Следует помнить, что рама должна быть закреплена с обеих сторон, так как, в противном случае, точность распиловки древесины будет нарушена. Это не даст возможности использовать готовые доски для ремонтных и строительных работ.
Чтобы сделать нужное нам оборудование, в первую очередь потребуется изучить чертежи. Дальнейший план работы будет основываться именно на схемах, в которых указаны размеры используемых материалов и правильность их монтажа.
Порядок изготовления приспособления для продольной распиловки леса выглядит следующим образом:
Найдите и подготовьте каркас для будущей конструкции. С этой ролью отлично справиться квадратная труба или старая детская парта. При этом убедитесь, что поперечное сечение каркаса составляло минимум 20×20 мм;
Затем переходим к изготовлению зажимных элементов. Размеры этих деталей должны составлять не менее 40 см. Торцевая сторона каждого из элементов в дальнейшем станет основой для изготовления механической поперечины. Для большей надежности последнюю лучше всего приварить;
В закрепленной поперечине электродрелью необходимо проделать несколько отверстий для болтовых стяжек. В центре поперечины нужно оставить небольшой выступ, который потребуется для надежной фиксации шины;
В верхней части конструкции привариваем такие же крепления. При их изготовлении нужно учесть, чтобы шина имела высоту немного меньше ширины болтовых фиксаторов;
Далее приступаем к сборке опорной рамы. Она должна иметь прямоугольную форму и длину на 10 см больше ширины;
В перпендикулярной плоскости с обеих сторон рамы нужно закрепить две 10-сантиметровые детали. Для этого в раме нужно проделать несколько отверстий для гаек, а сами гайки приварить к основанию рамы;
Затем приступаем к изготовлению ручки. В качестве нее можно воспользоваться полусогнутой металлической деталью и приварить ее к конструкции;
В конце начинаем собирать приспособление. В первую очередь вставьте зажимы в паховые элементы
Далее закрепите шину бензопилы, уделяя большое внимание точности ее положения. Расстояние между шиной и боковыми частями рамы определяется в зависимости от того, какая ширина деревянных заготовок необходима для бытовых целей.
От самодельной пилорамы данная конструкция отличается тем, что в ней отсутствуют дополнительные направляющие, используемые для производства не только досок, но и брусьев. Кроме того, этот механизм обладает меньшими размерами, что делает его компактнее домашней пилорамы.
Козлы для распиловки дров бензопилой – правильный алгоритм изготовления
В наши дни можно встретить большое количество всевозможных козлов, существенно облегчающих заготовку древесины на зиму. Однако изготовить такое приспособление для распиловки бревен бензопилой можно и самостоятельно.
Для начала составьте чертеж дальнейшей работы. В нем укажите размеры элементов и их расположение в будущей конструкции.
После этого подготовьте необходимые материалы. Для изготовления потребуется:
- Брусья;
- Столбики из крепкой древесины;
- Металлический профиль.
После этого можно приступать непосредственно к сборке козла. При этом учтите свой рост, иначе распиливать бревна на изготовленном приспособлении будет неудобно. В большинстве случаев для комфортной работы потребуется козел, высотой 120–150 см.
При изготовлении конструкции обязательно позаботьтесь о личной безопасности. Для этого сделайте приспособление максимально прочным и устойчивым на грунтовом покрытии.
‘;document.body.appendChild(d);document.pnctLoadStarted=(new%20Date()).getTime();document.pnctCnclLoad=function(){document.pnctLoadStarted=0;pl=document.getElementById(‘pnctPreloader’);if(pl)pl.parentNode.removeChild(pl)};document.getElementById(‘pnctCancelBtn’).addEventListener(‘click’,function(e){e.preventDefault();document.pnctCnclLoad()});setTimeout(function(){var%20st=document.pnctLoadStarted;if(st>0&&((new%20Date()).getTime()-st>=14000)){document.pnctCnclLoad();alert(‘%3C%3F%3DYii%3A%3At%28%22uniprogy%22%2C+%22Unfortunately%2C+the+image+search+is+not+available.%22%29%3F%3E’)}},15000);var%20e=document.createElement(‘script’);e.setAttribute(‘type’,’text/javascript’);e.setAttribute(‘charset’,’UTF-8′);e.setAttribute(‘src’,’//postila.ru/post.js?ver=1&m=b&rnd=’+Math.random()*99999999);document.body.appendChild(e)})());”>
Мнения о пилораме на основе бензопилы
Алексей Юрьевич
51 год, Самара
У меня была циркулярная пилорама, смонтированная на столике, для роспуска досок и бруса. Когда делал сруб для бани, решил, что доски сделаю сам из кругляка. Для этого сварил пилораму из старого 440-го Штиля, которому уже Бог знает сколько лет. Помог друг, который работает на металлобазе – профиль, уголок и швеллер вышли почти по себестоимости. Купил только цепь специальную для продольного реза. После того, как поставил баню, ко мне и соседи стали ходить – то одному распустить, то другом. Каждый немного, но заплатит, спасибо скажет. А я подсчитал, что по материалу вложил примерно тысяч 15 – 20, это без пилы. Зато теперь доску я могу не заказывать – сам всё напилю.
Андрей
34 года, Смоленск
Делал себе ручной станок для роспуска бруса из бензопилы Патриота 6220. Для человека, у которого есть сварочный инвертор, ничего сложного, хотя у меня корочки сварщика нет. Распилил около трёх кубов бруса – полёт нормальный. Потом попробовал распустить бревно 40 см
К концу бревна (длина метров 6) пила начала неважно работать. Скорость замедлилась
Короче, для цельного бревна нужна цепь с меньшим углом. Для эксперимента взял старую, отнёс в мастерскую, мне её переточили под 10 градусов. Рез стал живее, но нагрузка на пилу выросла. Приходится давать ей отдохнуть.
Порядок продольного распила леса бензопилой
Идеально ровные доски можно получить в том случае, если использовать для распила бревна сбалансированную ведущую линейку. Ее часто называют спецнаправляющей или прямым шаблоном. Он изначально представляет собой металлический станок, используемый для регулярного распила древесины. Если работа по продольному роспуску древесины будет выполняться редко, то покупать такое приспособление невыгодно.
Как фирменное, так и самодельное приспособление для продольного распила древесины, работает по одному и тому же принципу. Для работы используется специальная цепь. Найти ее довольно сложно, поэтому многие владельцы бензопил используют вместо нее обычную цепь, зубья которой предварительно аккуратно затачивают под углом 10 ⁰. Единственный минус – это быстрый износ зубцов цепи.
Порядок продольной распиловки заготовленных стволов выглядит следующим образом:
- Вначале нужно взять 2 крепкие идеально прямые доски и соединить их между собой под прямым углом. Таким образом, оператор получит устойчивый прямой шаблон;
- Затем нужно сделать упоры, для создания которых можно воспользоваться деревянными брусками. Полученными упорами потребуется подпереть сделанный ранее прямой шаблон;
- Далее ствол дерева потребуется уложить на самодельное приспособление;
- После этого на шине нужно закрепить заранее сделанную рамку, а также прикрепить к торцам используемого бревна опоры, поддерживающие установленную ведущую линейку. Вторая процедура требует горизонтально установки;
- Все используемые для сборки элементы нужно закрепить саморезами;
- Затем к опорам нужно прикрепить шаблон, а также настроить его по высоте. При этом нужно учитывать, что пропил бревна будет выполняться примерно на 1 см выше уровня линейки;
- После этого нужно повернуть бревно, завести двигатель бензопилы и сделать первый пропил.
На последующих этапах направляющую металлическую линейку можно демонтировать – в дальнейшем ее функции будет выполнять одна из обрезанных сторон используемого ствола. Оператору потребуется настроить толщину выполняемого распила древесины и отпилить ствол так, чтобы кора на полученному брусе была только с одной стороны. После этого нужно снова повернуть ствол, а также настроить толщину распила. Затем оператор должен произвести окончательный распил и получить доски требуемой толщины. Если она не играет особой роли, то настраивать ствол под заготавливаемый брус не нужно. В этом случае самостоятельная распиловка бревен бензопилой на доски выполняется только до середины заготовки, затем бревно разворачивает ее ровно на 180 ⁰, а распил продолжается уже с другой стороны ствола.
