Монтажная пила по металлу своими руками

Классификация дисковых отрезных станков

Дисковые станки по резке металла подразделяются на 4 основные категории. Универсальным инструментом, применяемым ко всем видам металлов, является дисковый станок первой категории. Дисковый элемент отрезного оборудования позволяет обрабатывать металлические изделия большими количествами. Последующие классы отличаются по мощности и производительности, отрезной станок четвертой категории применяется при бытовых целях, не оснащен полным функционалом, как профессиональное оборудование.

Существует масса разновидностей производственных, бытовых станков. Основным отличием является количество режущих кромок, предлагаются к использованию два основных вида:

1. Конструкция с одним дисковым элементом, обладает низкой мощностью и КПД. Одноголовочные станки имеют ограниченный функционал, низкую скорость резки. Применяются при выполнении резки одного элемента, позволяют нарезать рамные профили или трубы, подготовить оснастку.
2. Отрезной станок с конструкцией двух режущих элементов позволяет обрабатывать металл сразу по нескольким направлениям. Двух головочное оборудование имеет жестко закрепленную головку, второй вращающийся режущий элемент перемещается. Производительность инструмента возрастает вдвое, поэтому такой инструмент применим в крупных производствах, условиях автоматизированного процесса. При работе с рамным профилем достаточно одного прогона, что заметно экономит время.

Двухголовочный отрезной станок

Применяется несколько видов отрезных станков, также они разделяются по способу подачи инструмента. Необходимо грамотно подобрать оборудование при соответствии с требованиями к нему. Только при этом случае, возможно окупить затраты на резку металлов при последующей работе.

Технология создания отрезного станка из болгарки

Простой способ изготовления самодельного отрезного станка по металлу – использование старой болгарки как основы. Нужно создать основание, пластинку рабочего стола с тисками. Электроинструмент закрепить на подвижной направляющей, установить подшипник для возможности передвижения пильного диска по вертикали. Проверить работоспособность самодельного агрегата перед началом работ

Важно оставить на месте защитный щиток на болгарке, чтобы снизить риск получения травмы

Заранее требуется подготовить инструменты, расходные материалы:

1. Металлические прутья.
2. Листовая сталь.
3. Шариковые подшипники.
4. Металлические шины.
5. Болты, гайки, саморезы.
6. Профилированные трубы.
7. Маленькая болгарка.
8. Электродрель со сверлами разного диаметра.
9. Сварочный аппарат.

Чертежи можно посмотреть в интернете. Сварочное соединение деталей более надежно, однако, если нет возможности работать с этим аппаратом, можно закреплять детали на резьбовые соединения.

Отрезной станок из болгарки

ТОП 6 чертежей с пояснениями для изготовления самодельного обрезного станка по металлу

Типовую циркулярную пилу создать не сложно, если закрепить болгарку под рабочим столом с прорезью. Нужно продумать систему направляющих для высокой точности перемещения заготовок.

Картинка № 1. Принципиальная схема

Посмотрите на картинке №1, как выглядит типовой обрезной станок. Здесь болгарка закреплена на подвижном шарнире, что несколько усложняет конструкцию. Такая схема отличается несколькими преимуществами:

• простое и надежное крепление заготовки;
• значительный вес верхней части поможет использовать меньшие усилия при разрезании заготовок;
• при необходимости ручной электрический инструмент демонтируют для выполнения рабочих операций в штатном режиме.

Картинка № 2. Стойка для болгарки Такую силовую раму собирают из стандартных стальных уголков, труб с квадратным сечением. Более прочными получаются сварные соединения. Но также допустимо создание сборной конструкции с применением винтов и гаек.

Картинка № 3. Сборочный чертеж маятниковой пилы

Такой проект можно использовать как пример для изготовления качественного обрезного станка по металлу. Оснащение колесами облегчает перемещение тяжелого изделия.

Картинка № 4. Маятниковая дисковая пила Посмотрите на картинке пример станка для обработки древесины. Такая техника подходит для разрезания крупных заготовок. Надо выбирать болгарку достаточной мощности, чтобы ее хватило для работы с дисками большого диаметра. На обратном плече рычага (вместо электромотора, как на чертеже) закрепляют груз. Вес и место крепления подбирают в соответствии с личными требованиями и особенностями конкретной конструкции.

Картинка № 5. Чертеж циркулярной пилы

Этот станок можно переделать для закрепления в нижней части УШМ. Если предполагается продольная распиловка древесины, такое инженерное решение будет оптимальным.

Картинка № 6. Конструкция фабричной торцевой пилы по дереву

Посмотрите на Картинку № 6. Ее можно использовать для изготовления комплекта чертежей собственными руками

Рекомендуется обратить внимание на пружину, которая поднимает рабочий узел в исходное состояние. Поворотный стол с измерительными приспособлениями поможет создать станок с повышенными требованиями к допуску

Картинка № 7. Чертеж станины

При изготовлении этой части станка применяют толстый металл. Такое решение увеличивает стоимость и вес, но продлевает срок службы, увеличивает надежность, улучшает крепление навесных элементов и точность обработки.

Видео изготовления самоделок

Далее представлены видеообзоры самостоятельного изготовления ленточных машин.

Самодельный с маятниковым механизмом, гидроцилиндром, ускорением распила

Составными частями оснащения и его основными отличительными характеристиками являются:

• расширительный бачок гидроцилиндра;
• регулировка подачи пилы;
• ременная передача на 3 скорости;
• асинхронный двигатель, работающий от сети 220В, мощность — 0.75кВт;
• червячный редуктор;
• направляющие пильного полотна состоят из трех подшипников 6000RS;
• регулировка рабочей зоны полотна;
• узел натяжения полотна;
• регулировка наклона шкивов, диаметром 173 мм.;
• размеры полотна 13х0,65х1510 мм.;
• пружины-противовесы;
• маятниковый механизм;
• тиски из УСП, ширина губок — 180, высота — 120, полезное раскрытие — 170 мм..

Выполняется демонстрация распила чугунной детали диаметром 130 мм., время работы — 25 минут, дюралюминий Д16Т диаметром 60 мм.

Станок с сечением реза до 250 мм

В видеообзоре демонстрируется работа и конструкция ленточной пилы с сечением реза до 250 мм.

Рабочая и ускоренная подача траверсы реализуется с помощью шарико-винтовой подачи и шагового двигателя, мощностью 1 кВт.

Управление механизмом осуществляется с помощью панели управления.

Гидравлика отсутствует.

Часть 1

Подробная инструкция по изготовлению ленточного станка по металлу, обладающего следующими отличительными свойствами и особенностями конструкции:

• редуктор 1-30;
• размеры полотна — 2480х27х0,9 мм.;
• размеры роликов (подшипников) под полотно — 22х8х7 мм.;
• двигатель — 1,1 кВт, 1400 об./мин.;
• диаметр шкивы — 300 мм.;
• максимальный диаметр круглых заготовок — 220 мм.;
• угол наклона станины — 50 градусов.

Часть 3

Возможно, посмотрев ролики, вы решите, что легче купить станок. Тогда можно выбрать продавцов в этом разделе. Производители (зарубежные и российские) также предлагают широкий выбор агрегатов. Кстати, можно приобретать оснащение в кредит и в лизинг. Компании, предоставляющие эти услуги представлены здесь.

Если будут нужны комплектующие, например, пилы и другие компоненты и расходники, можно обратиться в компании из этого списка.

Поломки ленточных станков возможно исправить, обратившись к специалистам по ремонту.

Для выполнения распила нестандартных деталей рекомендуется прибегнуть к услугам ленточнопильной резки, которая выполняется профессионалами на мощном и своеремнном оснащении.

Лучшие бренды маятниковых пил

Наиболее популярными производителями электроинструмента, чьи изделия наиболее распространены на рынке России, являются несколько фирм Японии, Германии, России, США. Все эти производители представлены в России разнообразнейшим набором электроинструментов – дрели, шуруповерты, маятниковые пилы, перфораторы и др.

Маятниковые пилы Японии представлены фирмами «Makita» и «Hitachi». Наибольшей популярностью пользуются пилы «Makita LF1000» и «Hitachi C10FCH2». Германию представляют знаменитый концерн «BOSCH» и фирма «Metabo». На рынках электроинструментов особо популярны пилы «BOSCH GCM 800 SJ Professonsional» и «Metabo PSE 1200601301000».

Россия представлена фирмой «Корвет». Торцовочная пила «Энкор Корвет-431 94310» отлично зарекомендовала себя у мастеров. Фирма «DeWALT» из США представлена на рынках России маятниковой пилой «DeWALT DW713».

Порядок действий при самостоятельном изготовлении станка

Собрать качественный станок своими руками получится, только изучив каждый из ключевых элементов по отдельности.

Двигатель

Мощность электродвигателя зависит от того, насколько твердый вид металла будет обрабатываться, как часто будет использоваться самодельная машина. Оптимальный диапазон мощностей – от 1,5 до 3 кВт. Количество оборотов должно быть не менее 2500 за минуту. Нельзя забывать про требуемую силу тока. Для домашней мастерской лучшим вариантом подключения будет общая сеть 220 вольт. Желательно выбирать двигатель с возможности изменения количества оборотов.

Отдельно нужно поговорить про диаметр отрезных дисков. Оптимальные размеры от 300 до 400 мм. Чем больше диск по размеру, тем больше оборотов он требует для качественной обработки. Однако, на любом расходнике указывается максимальное количество вращений за минуту, которые допустимы во время разрезания. Чаще всего максимум находится на показателе 4400 оборотов за минуту.

Привод

Чтобы сделать привод, нужно использовать ременную передачу. Для ее изготовления необходимо найти два шкива, которые будут равны по диаметру. Один шкив закрепить на валу от электродвигателя. Второй устанавливается на приводном валу абразивного диска. Далее вал оснастки закрепляется на двух подшипниках. Двигатель должен быть установлен с тыльной стороны готового маятника. Для этого используются 4 болта. Крепежные элементы должны устанавливаться в прорезях, с помощью которых двигатель можно будет смещать, на 5 сантиметров. Это позволит выбирать оптимальное натяжение ремня. С передвигающимся двигателем на самодельном станке проще менять расходники, ремни.

Консоль маятник

Консоль является ключевой частью оборудования, от сборки которой зависит точность резов. Для основания маятника понадобится две втулки, которые требуется изготовить из металлического квадрата размерами 4х4 см. Их высота не должна превышать 10 см. В стойках нужно проделать отверстия, которые нужно для закрепления вала-втулки. Далее к нему приваривается коромысло. Устанавливается поверхность для закрепления электродвигателя. Рычаг для опускания диска к заготовке высчитывается зависимо от желания человека.

Рабочий стол

Принципы изготовления рабочего стола:

1. Сделать разрез, через которые будет проходить диск во время разрезания металлических заготовок.
2. Размеры выбираются зависимо от того, какой ход у маятника, диаметра оснастки.
3. Дополнительно можно соорудить механизм протяжки.
4. Установить боковой прижим, чтобы можно было зажимать заготовки во время разрезания.

Оптимальная толщина листа металла под рабочий стол — около 4 мм.

Самодельный рабочий стол

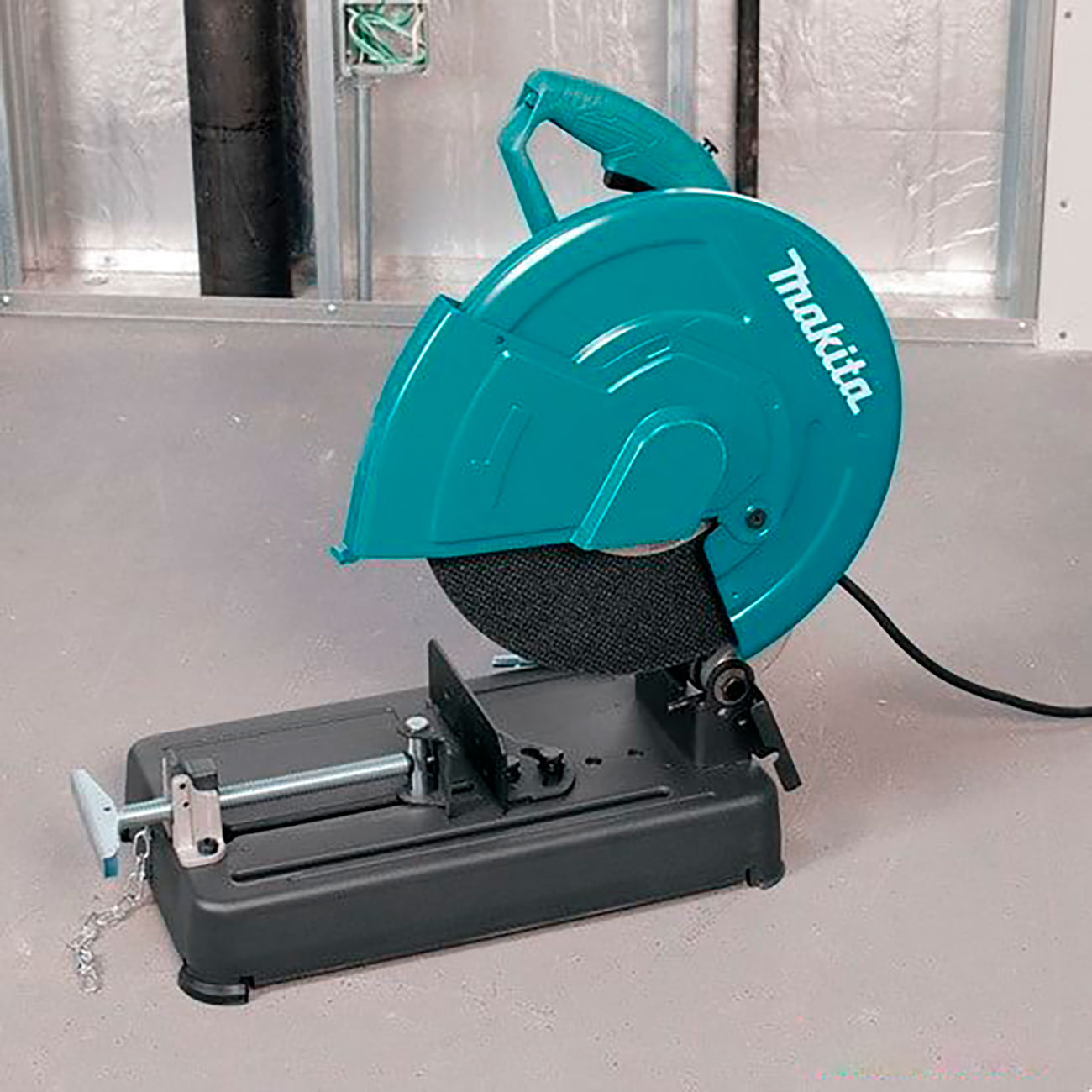

Makita LC1230

Данный агрегат относится к бюджетной группе монтажных пил, но несмотря на это, легко справляется с обработкой многих металлических сплавов. Отличительной чертой в агрегате считается довольно мощный движок и окантованный карбидом твердосплавный диск. Благодаря такой оснастке пила оставляет идеальные разрезы без заусениц и прожигов. Основное достоинства этого режущего элемента — долговечность и износостойкость. В отличие от абразивных дисков он способен проработать намного дольше и во время рабочего процесса не производит искры и дым. В комплекте с аппаратом идёт торцовочный ключ, необходимый для смены режущего элемента. На левой части агрегата установлен специальный держатель, дабы ключ всегда находился рядом. Безопасность в инструменте обеспечивает защитный экран, а вращающийся диск полностью закрывается кожухом. Инструмент сам по себе довольно прочный и устойчивый, тем не менее есть возможность дополнительного крепления к столу. Угол резания можно выставлять вручную, вспомогательные инструменты для этого не нужны.

Пила Odwerk BNB 2400 найдет свое применение в строительной сфере и на производственных участках. Она легко справляется с резкой металлических труб, швеллеров, уголков и профилей.

Технические характеристики

Параметры	Характеристики
Мощность двигателя	1750 Вт
Напряжение	220 В
Частота оборотов	1300 об/мин
Диаметр диска	305 мм
Глубина резания диска	150 мм
Глубина распила диска	150 мм
Вес	19.3 кг
Стоимость	35000 рублей

Makita LC123

Достоинства:

• Эргономичного и компактность корпуса;
• Установлен дополнительный крепёжный механизм;
• Устойчивость конструкции;
• Практически отсутствует вибрация;
• Наличие карбидового диска;
• Мощный редуктор и движок;
• Долгий срок эксплуатации режущего элемента;
• Жёсткий фиксатор заготовки.

Недостатки:

Малая частота оборотов.

Лучшая Монтажная Пила По Металлу

Пила монтажная по металлу: обзор

Современные пилы позволяют управляться с широким спектром стройматериалов, обеспечивая осторожный не ровненький рез. Весь набор монтажных инструментов такового типа являются универсальными. Другой вопрос, что у каждой модели собственный потенциал мощности не конструкционные способности. Соответственно, различаются не характеристики обработки. Как досадно бы это не звучало существует не особая монтажная пила по металлу, которая также именуется отрезным станком. Данный инструмент рассчитан на целенаправленное выполнение операций с металлическими заготовками, потому посреди ручных аппаратов в деле обработки твердотельного материала ему нет равных.

Изготовление ножа из пилы своими руками

Глядя на готовый клинок, обыватель подумает – что тут сложного? Отпилил, зашкурил, наточил и ручку приделал. Нет. Изготовление ножа – это целая наука, постепенно часто переходящая в искусство. Клинок, выполненный своими руками, обладает множественными положительными качествами:

• рукоять легко изготовить под ладонь хозяина изделия;
• за качество заготовки и конечного изделия беспокоиться незачем;
• придать уникальность изделию, не составит труда.

Нож из пилы своими руками.

Вырезание и первичная обработка заготовки

Начальным этапом изготовления клинка из ножовочного полотна, аналогично и из других материалов, является предварительный эскиз. Необходимо иметь представление, каков будет результат. Разметка поможет вырезанию заготовки необходимой формы:

• прямых углов стоит избегать, размечать макет требуется с небольшим запасом в 1,5 – 2,5 мм;
• знать будущее предназначение клинка необходимо, форма эскиза напрямую зависит от роли использования изделия;
• попутно стоит помнить о законах изготовления холодного оружия.

На нашем ресурсе законодательный аспект относительно ношения ножей рассматривается в отдельно. Окончив изготавливать макет, следует перенести его на заготовку пилы. Очертить необходимо острым предметом, маркер используется по крайней необходимости. Видеть контуры эскиза – главная задача.

Заготовка для изготовления ножа из пилы.

Закрепив заготовку в тиски, вырезается по контуру будущий клинок. Деталь нельзя перегревать, необходимо поливать её водой, лишний нагрев стали, приведёт к хрупкости изделия. Малые участки допустимо подвергать высоким температурам, запас при разметке, сделан не просто так. Убрать их лучше на точильном станке.

Черновую доработку допустимо сделать напильниками. Убрав заусенцы, приниматься стоит за изготовление рукояти. Закалке клинок придавать не нужно, заводского каления достаточно.

Делаем ручку

Принятое ранее решение о накладном способе крепления рукояти, даёт полное право воспользоваться дрелью. Сверлильный станок – роскошь, при имении такого «чуда», прибегнуть к его помощи не зазорно:

1. В соответствии эскизу в хвостовике имеется потребность изготовить два-три отверстия. Зависит от длины рукояти.
2. Расщепить подготовленный брусок дерева строго пополам.
3. Сделав примерку деревянных заготовок к хвостовику, ошкурить их до плотного примыкания. В одной из них следует вырезать выемку под хвостовик.
4. Идеально подогнав детали, делаются отверстия в деревянных накладках.
5. Из медного прутка нарезаются клёпки. Окончательная примерка и предварительная сборка.
6. Деревянные заготовки в черновую, подгоняются под анатомию ладони владельца.
7. Окончательное ошкуривание рукояти, изготовление больстера из латуни.
8. Сборка частей рукояти с промазыванием хвостовика и накладок эпоксидным клеем.
9. Забивка медных клёпок. Просушка изделия.

Ручки для ножей. Одних суток достаточно для высыхания клея. На шлифовальном станке подогнать рукоять окончательно. Ошкурить наждачной бумагой с мелким зерном.

Спуски и заточка

В заключение клинок затачивается под необходимые нужды. Угол заточки РК зависит от предназначения ножа. Способов вывести верную РК предостаточно.

Предыдущая ИзготовлениеНож из рапида своими руками Следующая

ИзготовлениеКак сделать нож из цепи своими руками

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу. Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.

Как действует

Этот тип режущего оборудования относится к категории циркулярных отрезных станков. В его конструкции режущий диск закреплен на специальной раме, а источником питания для станка служит электросеть. Присутствие в названии слова «отрезная» указывает на то, что режущий диск во время резки опускается, а после окончания рабочего цикла принимает изначальное положение. С помощью мощного режущего диска можно выполнять резы в самых различных материалах — не только металле и древесине, но и плитке, пластмассе, стекле и фарфоре. Для работы с деревом на станок можно установить полотно, используемое в циркулярных пилах.

Эксплуатация

Перед применением станок необходимо установить на возвышенный стол или верстак, это нужно для комфортности его использования. Также необходимо освободить место для резки, подноса материала и складирования заготовок.

Пила Макита LC1230 компактна, для её установки требуется небольшая площадь, но не нужно забывать о перемещении материала и заготовок, в результате рабочая зона отрезной пилы составляет прямоугольник 2х4 метра. При длине материала в 2–3 метра.

Резка маятниковой пилой занятие несложное, но тем не менее требующее внимательности и аккуратности. Так, особую опасность представляют искры и раскалённые частицы металла летящие из-под пилы. Частично от них спасает воротничок, установленный на корпусе пилы. Но тем не менее не нужно забывать и о средствах индивидуальной защиты.

Устройство

Маятниковый механизм подачи режущего инструмента предполагает рабочее движение сверху-вниз, посредством механического или ручного управления. Одним из достоинств маятникового станка является и изменение угла реза, до 45 градусов от нормали. Рабочим органом станка является дисковая пила, в зависимости от типа станок может быть одно— и двухголовочным, в зависимости от количества отрезных пил.

Дисковая пила расположенная на маятниковом механизме может приводиться в движение как вручную, работником, так и автоматически.

На станке зачастую устанавливают градуированные лимбы, для дополнительного контроля точности отреза, например, станок Макита LC1230, в этом случае угол реза меняется поворотом рукоятки.

Разновидности дисковых станков

Кроме подачи инструмента разработаны различные формы, конструкция отрезных пил. Наиболее распространенными являются абразивно — отрезные, правило — режущие и отрезные пилы. Подбор конструкции происходит в зависимости от конкретного типа задач и металлов.

Отрезные дисковые станки по металлу используются при раскрое профилей различного типа, цветных металлов. Металлическая конструкция не обладает характеристиками повышенной производительности, используется на мелкосерийных производствах, при свободных задачах. Применяется с квадратным, швеллерным металлопрокатом, в зависимости от плотности металла подбирается оптимальное количество оборотов. Станок экономично расположен к расходникам, это возможно за счёт обработки дисковой металлической конструкцией повышенными оборотами и мощности электропривода.

Абразивно – отрезной станок

Абразивно – отрезной станок способен обрабатывать металлы любого профиля и толщины. Используется для нарезки единичными заготовками под разным углом, до 45 градусов. Применяется в подготовительных цехах при разрезе длинномерных изделий металлопроката. Модели с пыле отсосом позволяют комфортно производить резку в условиях ограниченного пространства. Также более дорогими модификациями предусмотрена подача жидкости для охлаждения дискового элемента, конструкции автоматического снятия фаски.

Нарезку металлов, поставляемых бухтами, производят правило — отрезным типом станков. В упакованном виде или катушке поставляется несколько типов сталей:

• прутки различного сечения;
• проволока;
• полосы трубы;
• арматурная сталь.

Реализация устройства выполнена таким образом, что механизм захватывает начало материала, прогоняет через правило. Выровненная деталь автоматически отрезается, передается к лотку с готовыми изделиями. Отрезные станки правильного типа, вне зависимости от предназначения и габаритов, комплектуются различными размотчиками:

• приводными;
• механизированными;
• стационарными
• роликовым воздействием.

Правило-отрезной станок

Основное применение отрезные станки получили в серийном производстве, где требуется высокая точность резки, небольшая шероховатость среза. Разнообразие модификаций позволяет подобрать дисковый отрезной станок при соответствии с потребностями и объемами производства.

Metabo CS 23-355

Пила Metabo CS 23-355 — это яркий представитель высокоточных режущих инструментов, подходит для обработки металлических, чугунных и стальных конструкций

В первую очередь стоит обратить внимание на скорость и качество резки. В этом ей нет равных

Также отличительной чертой пилы является безотказное функционирование на больших оборотах. В комплекте имеется быстрозажимной ключ, обеспечивающий бесступенчатую корректировку угла реза. Примечательно, что аппарат выдерживает колоссальные нагрузки в жёстких условиях, и производительно функционирует во время резки толстых материалов. Пила спокойно обеспечивает ровные разрезы, как на определенных глубинах, так и сквозь конструкцию. На шпинделе находится специальный фиксатор, обеспечивающий лёгкую замену отрезного узла. Корпус агрегата оснащен защитным экраном, поэтому вероятность попадания осколков в оператора исключена.

Metabo CS 23-355 отлично подходит для работы с металлоконструкциями в промышленных цехах. Применяется во время монтажных и демонтажных работ.

Технические характеристики

Параметры	Характеристики
Мощность двигателя	2300 Вт
Напряжение	220 В
Частота оборотов	4000 об/мин
Диаметр диска	355 мм
Лимит глубины резания	135 мм
Лимит глубины пропила	135 мм
Вес	16.9 кг
Стоимость	9500 рублей

Metabo CS 23-355

Достоинства:

• Прочный материал корпуса;
• Жёсткая конструкция;
• Высокая частота электродвигателя;
• Прочные шестерёнки в редукторе;
• Присутствует воздушное охлаждение;
• Предохранитель случайного включения.

Недостатки:

Слабая устойчивость крепёжной стойки.

Устройство дискового отрезного станка

Металлические детали изготавливается из твердых стальных сплавов, для более равномерной и устойчивой работы. Платформа состоит из жесткого основания, состоящего из металла. Отрезной станок бывает стационарным и съемным, некоторые виды комплектуются тисками для надежного крепления заготовки при резке.

Диск изготавливается из твердосплавной стали или быстрорежущих элементов. В зависимости от типа конструкции применяется круг с абразивной поверхностью, позволяющий обработать фаски, края от заусенцев. На стационарных дисковых устройствах для работы по металлу применяется зубчатая передача, она обеспечивает надежное соединение и долговечную производительность.

Схема дискового отрезного станка

Ременный тип передачи механической энергии устанавливается на переносные устройства, в которых важен вес. Имеющие малую мощность конструкции четвертой категории соединяются напрямую с дисковым механизмом.

Плюсы и минусы маятниковой пилы

Прежде чем пополнять свой инструментарий маятниковой пилой, следует изучить не только принцип ее работы и возможности, но и все достоинства и недостатки этого нужного инструмента. Следует отличать профессиональный инструмент от бытового, ведь некоторые достоинства, устраивающие домашнего мастера, могут обернуться недостатками для профессионала.

К преимуществам маятниковой пилы можно отнести:

• многофункциональность;
• достаточно простая замена пильного диска;
• точный и качественный срез распиливаемого предмета;
• достаточно высокая скорость резки;
• простота установки;
• доступность;
• несложное обслуживание.

К недостаткам инструмента относится то, что в процессе работы нужно прилагать значительные усилия на рычаг. Кроме этого, конструкция инструмента ограничивает толщину распиливаемых заготовок. Производительность таких инструментов не очень высока, поэтому их используют, в основном, в быту. Для профессиональных работ используются другие аппараты.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.

Рабочий стол

Оптимальные размеры 700х1000х900 мм. Он сваривается из уголка 25х25 мм и покрывается стальным листом толщиной 3-4 мм, в котором сделаны прорези в зоне вращения диска. На столе закрепляется поворотный упор и струбцина с поворотным прижимом. Это позволяет выполнять резку как перпендикулярно, так и под требуемым углом. Очень интересный вариант самодельного станка показан на видео. Здесь поворачивается не заготовка, а консоль с диском и двигателем.

https://youtube.com/watch?v=fWig3NEiR_M

Смонтировать отрезной станок дискового типа для квалифицированного слесаря не представляет особой сложности

Важно придерживаться некоторых фундаментальных требований:

• правильно рассчитать скорость вращения диска;
• отрегулировать угол вращения, он должен быть строго перпендикулярным плоскости рабочего стола;
• выставить усилие подачи диска в зону реза;
• установить на рукоятке кнопку аварийной остановки;
• оснастить отрезной станок защитными кожухами диска и вращающихся частей.

Устройство дискового отрезного станка

Металлические детали изготавливается из твердых стальных сплавов, для более равномерной и устойчивой работы. Платформа состоит из жесткого основания, состоящего из металла. Отрезной станок бывает стационарным и съемным, некоторые виды комплектуются тисками для надежного крепления заготовки при резке.

Диск изготавливается из твердосплавной стали или быстрорежущих элементов. В зависимости от типа конструкции применяется круг с абразивной поверхностью, позволяющий обработать фаски, края от заусенцев. На стационарных дисковых устройствах для работы по металлу применяется зубчатая передача, она обеспечивает надежное соединение и долговечную производительность.

Схема дискового отрезного станка

Ременный тип передачи механической энергии устанавливается на переносные устройства, в которых важен вес. Имеющие малую мощность конструкции четвертой категории соединяются напрямую с дисковым механизмом.

Основные этапы работ

Для основания отрезного станка автор использует листовой металл.

В нем нужно будет просверлить отверстие для крепления стойки и сделать прорезь в форме дуги, чтобы стойка могла поворачиваться.

Для фиксации стойки под заданным углом мастер использует барашковый болт.

После этого надо просверлить в основании отверстия для крепления слесарных тисков.

Cоветуем: Способ заточки ножовки по дереву «на коленке»

Из листового металла автор вырезает площадку, на которой будет располагаться электродвигатель и вал со шкивом, на котором будет находиться диск для резки металла.

На обратной стороне площадки крепим два корпусных подшипника, чтобы можно было закрепить ее на стойке.

Что собой представляют маятниковые станки

Классический вариант этого оборудования представляет собой компактных размеров переносной станок, оборудованный режущим инструментом дискового типа. Особенности конструкции пил позволяют быстро менять режущие диски в зависимости от материала, с которым приходится работать. В конструкции маятниковых станков используется рычажная система, с помощью которой можно выполнять глубокий и протяженный поперечный пропил не только под прямым, но и под произвольным углом в диапазоне, определенном производителем.

В отличие от других разновидностей этот вид электроинструмента позволяет создавать очень точные поперечные пропилы в любых материалах. Благодаря этой особенности при использовании этого оборудования можно обеспечить более высокое качество работ и точность при финишной сборке элементов. В маятниковых станках предусмотрена возможность быстрого изменения угла наклона режущего приспособления в двух плоскостях и его надежного закрепления специальными зажимами.

На сегодняшний день на строительном рынке предлагается множество разнообразных моделей подобного оборудования. Они отличаются между собой не только стоимостью, но и техническими характеристиками. Если обратиться к практическому опыту применения различных устройств, то можно сделать вывод, что самым подходящим для выполнения большинства возникающих перед домашними мастерами работ является маятниковая пила Makita.

Несмотря на то что она стоит несколько дороже своих конкурентов, это компенсируется ее более продолжительным сроком службы, который она демонстрирует даже в условиях активной эксплуатации. Этот инструмент привлекает потребителей такими достоинствами, как универсальность, производительность, точность и безопасность в использовании.

Важным моментом является то, что для работы ей необходима обычная бытовая электросеть с напряжением 220 В. Имеется у этого электроинструмента и масса других положительных качеств — высокая мобильность, отсутствие сложностей в транспортировке, возможность обеспечить производительную работу даже в самых сложных условиях.
