Устройство и принцип работы дисковой пилы
Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, также размещением ручки. Но в целом, обе модели идентичны по внутреннему устройству, механизму работы и не отличаются сложностью конструкции. На последующем рисунке показано устройство ручной циркулярной пилы.
В состав агрегата входят последующие главные элементы.
- Верхний защитный кожух, имеющий отверстие для выброса опилок.
- Корпус, в каком расположен электродвигатель и кнопка запуска. Некие модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе располагается и аккумуляторный блок.
- Нижний (подвижный) защитный кожух, который автоматом закрывает режущий элемент после выхода его из заготовки.
- Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
- Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
- Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
- Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
- Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.
Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.
Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.
Двигатель греется
Агрегат может чрезмерно нагреваться, например, при интенсивном его использовании, а также при пилении твердых пород древесины или использовании пильного диска с большим количеством зубьев, когда нагрузка на двигатель возрастает в разы. Также вызывают перегрев мотора неисправности, связанные с обмотками статора и якоря, которые устраняются лишь в сервисном центре.
Пила не набирает мощность
Если во время использования агрегата вы заметили падение его мощности, то сначала рекомендуется проверить уровень напряжения в сети. Иногда даже незначительное его падение может негативным образом сказываться на мощности электроинструмента.
Также потеря мощности может наблюдаться при износе подшипников якоря либо подшипника редуктора. В таком случае будут слышны посторонние шумы, ранее не свойственные данному агрегату. По их локализации можно определить, где находится проблемный подшипник — в редукторе или двигателе. Для замены подшипников потребуется разобрать дисковую пилу. Как это сделать, было описано выше.
Раскройте корпус двигателя и внимательно осмотрите коллектор (место, по которому скользят электроды щеток). Он состоит из параллельно расположенных полосок (ламелей). Между ними имеется небольшой зазор. Когда этот зазор забивается токопроводящей графитовой пылью, образующейся при износе щеток, то между ламелями происходит короткое замыкание, и появляется горящее кольцо вокруг них.
Проблема решатся заменой изношенных щеток и прочисткой зазоров между ламелями с помощью зубной щетки, ваты и спирта, с последующей полировкой пластин мелкой наждачной бумагой.
В некоторых случаях падение мощности может вызвать неисправная кнопка пуска. Если проверка тестером подтвердила ее неисправность, то деталь следует заменить на новую, так как она не подлежит ремонту.
Заклинило вал во время работы
Данная неполадка может случиться, когда по какой-либо причине во время работы инструмента нажимается стопор. Он предназначен для фиксации вала при замене оснастки и должен использоваться после полной остановки двигателя. В противном случае шток стопора ломается, и его обломки попадают в двигатель, вызывая заклинивание. Нередки случаи, когда это приводит к деформации вала якоря. Также следствием нажатия на стопор может быть раскол корпуса редуктора, обломки которого могут повредить шестерни и спровоцировать их заклинивание. Для решения проблемы потребуется замена якоря, стопора, ведущей (большой) шестерни редуктора и его корпуса.
В некоторых случаях редуктор может заклинить при полном разрушении подшипника.
Ремонт дисковой пилы своими руками
Приступая к ремонту агрегата своими руками, не обязательно его разбирать полностью для выяснения причин поломки. Некоторым неисправностям свойственны специфические симптомы, по которым можно определить проблему и уже целенаправленно разбирать ту или иную часть аппарата.
Пила не включается
Если при нажатии на кнопку запуска двигатель агрегата “молчит”, то первое, на чем следует акцентировать внимание – это сетевой кабель, при условии, что в розетке есть электричество (для проверки подключите прибор в другую розетку). Для проверки электрического кабеля нужно разъединить рукоятку
Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки
Для проверки электрического кабеля нужно разъединить рукоятку. Это поможет добраться до контактов, к которым припаяны провода сетевого шнура. Далее, с помощью тестера прозвоните каждый провод, прижав один щуп к припаянному контакту, а второй – к штырю вилки.
Если сетевой кабель цел, то в поисках неисправности проделайте следующее.
- Прозвоните тестером всю цепь, начиная от входа кабеля в агрегат до пусковой кнопки. Также следует проверить контакты кнопки на ее входе и выходе при нажатой клавише. В нормальном состоянии разорванная цепь должна замыкаться. Прозвоните все провода после кнопки, идущие к щеткам двигателя.
- Если с проводниками все в порядке, проверьте, насколько износились электроды щеток. После износа электрода на 2/3 от первоначального размера его следует заменить. Щетки, независимо от того, насколько износилась каждая из них, меняются парами.
- Если щетки находятся в исправном состоянии, то, вероятнее всего, вышел из строя двигатель. В его обмотках могли произойти обрыв либо межвитковое замыкание. В таком случае ремонт двигателя лучше доверить специалистам, которые произведут перемотку катушек статора или якоря.
Возврат циркулярной пилы ненадлежащего качества (бракованной)
Товаром не надлежащего качества, или бракованным считается тот, у которого имеются отклонения от нормального.
- Имеются отклонения во внешнем виде от нормального, либо не полная комплектация;
- Имеются недостатки, из-за которого циркулярная пила не способна удовлетворить предполагаемые потребности покупателя;
- Имеются недостатки, препятствующие выполнению прямого функционального назначения товара;
- Характеристики отличаются от заявленных в сопроводительной документации;
- Параметры не соответствуют ГОСТ или ТУ, согласно которых велось производство товаров.
Основания для возврата
Брак бывает разных видов.
| Вид | Описание |
| Обычный | Качество изделия не соответствует нормам, которые установлены для него |
| Существенный | Дефекты сложно убрать, для этого могут потребоваться высокие затраты времени и денежных средств |
| Явный | Брак этого вида обнаруживается при выполнении обычного осмотра. Также его выявляют на стадии технического контроля |
| Скрытый | Данный вид брака обнаруживается во время эксплуатации товара или при длительном хранении |
Любой из вышеприведенных видов брака позволяет вернуть циркулярную пилу в магазин или другую торговую точку.
При этом отсутствует возможность вернуть товар в следующих случаях:
- Если брак возник из-за действий покупателя;
- Если покупатель был заранее проинформирован о имеющихся недостатках;
- Если срок действия гарантии закончен.
Гарантийный срок – это период, в течение которого производитель или продавец предоставляют покупателю право на возврат некачественного товара. Он устанавливается на каждую вещь отдельно, в зависимости от характеристик того или иного товара и требований законодательства.
В гарантийный срок входит:
- гарантия от производителя – которая устанавливается производителем в соответствии с законодательством (например, в ГОСТ);
- гарантия от точки продажи – которая должна быть не меньше срока, который указал производитель.
Покупатель может вернуть товар в течение двух лет после покупки, даже если гарантийный срок закончен. Однако для этого необходимы серьезные основания. И процедура возврата в таком случае будет сложной.
Права покупателя
Если циркулярная пила будет ненадлежащего качества, то есть будут выявлены нарушения, дефекты, то согласно статьи 18 Закона «О защите прав потребителей» покупатель имеет право на ряд требований.
Покупатель имеет право на:
- На возврат и получения денег;
- На обмен товара на новый с теми же заявленными характеристиками;
- На проведение ремонта на бесплатной основе;
- На обмен на товар с другими характеристиками с оплатой разницы в цене
- По согласованию сторон на снижение цены на товар равным величине найденного брака.
Важно учитывать, что выбор одного из вышеперечисленного пункта должен осуществлять покупатель, но никак не продавец
Порядок действий
Если после покупки будет выявлен брак циркулярной пилы, то первое, что должен сделать покупатель – это обратиться к продавцу. На начальном этапе стоит попробовать договориться с ним устно, если же ничего не выйдет, то необходимо перейти к серьезным действиям.
Ремонт циркулярной пилы Интерскол ДП 190/1600М. часть 2. Обустройство столярки.
Продолжение эпопеи с ремонтом ручной циркуляркой Интерскол
ДП 190/1600м.
Однако иногда пила и вовсе не работает. Ни звуков, ни запаха — не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.
Схема проверки работоспособности циркулярной пилы.
Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).
Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.
Разборка и ее особенности
Операция сама по себе довольно сложная, некоторые мастерские за нее берут деньги независимо от результата ремонта. Каждая пила имеет свое устройство, и точных советов дать нельзя. С этим можно разобраться самостоятельно. А вот что разбирать в первую очередь, рассмотрим подробнее.
Устройство циркулярной пилы с отдельным двигателем.
У всех моделей она находится в ручке, которая при раскручивании расходится на две части.
До конца ее располовинить нельзя, она будет держаться на других деталях, но до кнопки добраться вы уже сможете, однако будет немного неудобно. Несмотря на это, щупами тестера необходимо проверить работоспособность выключателя.
Если он окажется неисправным, ремонт закончен. Однако, чтобы поставить на место новый, пилу придется разобрать полностью. Но если кнопка исправна, делать это тоже придется.
Снимаете диск. Появилась возможность снять защиту, что и делаете. Под ней 4 длинных болта, выкручиваете их. Последовательность и количество деталей могут быть немного другими, но в итоге в руках должен остаться двигатель с редуктором, ручкой и электрическим шнуром. Отсоединяете редуктор, и тут самое время вспомнить, как проявлялась неисправность.
Устройство и принцип работы дисковой пилы
Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.
В состав агрегата входят следующие основные элементы.
- Верхний защитный кожух, имеющий отверстие для выброса опилок.
- Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
- Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
- Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
- Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
- Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
- Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
- Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.
Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.
Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.
Диагностика и устранение простых дефектов
Компоновка циркулярной электропилы. Прежде всего, при ремонте циркулярных пил рекомендуется использовать ЛАТР (регулируемый лабораторный автотрансформатор), рассчитанный на нагрузку не менее 9 А и оснащенный встроенными линейным амперметром и вольтметром. В целях безопасности ЛАТР следует подключать к электросети через разделительный трансформатор с коэффициентом передачи 1:1. Данные меры помогут исключить возможные повреждения электропроводки и наводку помех в сети вследствие короткого замыкания и ошибок обращения с агрегатом.
Ремонт циркулярной пилы начинается с определения характера неисправности. Это может быть механическое повреждение или выход из строя кого-либо электрического компонента. Локализация поломки осуществляется на основании определенных признаков. Например, изнутри инструмента идет дым с резким горелым запахом, во время работы раздаются несвойственные звуки, шум и свист.
Однако иногда пила и вовсе не работает. Ни звуков, ни запаха – не включается. Как ни парадоксально, этот случай самый оптимистичный, так как причина данной неработоспособности может заключаться в банальном нарушении целостности сетевого шнура или обрыве его контактов. Поэтому первым делом проверяем питающие провода на обрыв.
Схема проверки работоспособности циркулярной пилы.
Если со шнуром все в порядке, спешить разбирать прибор все же не стоит. Перед этим лучше проверить контактные щетки. Это элементы так называемого скользящего контакта, которые предназначены для питания током подвижных вращающихся элементов электрических приборов. Они представляют собой несколько небольших брусочков из специального токопроводящего материала (угля или графита), упирающихся прямо в коллектор (роторная часть электродвигателя).
Вследствие постоянного вращения коллектора щетки сильно изнашиваются, стираясь о движущиеся поверхности. Спустя некоторое время эксплуатации они стачиваются до того, что могут попросту «зависнуть» над контактными площадками, не доставая до них. Помимо этого, иногда происходит нарушение контакта в месте соединения щеток с клеммами статора. Все это следует регулярно проверять и исправлять, для чего в большинстве инструментов предусмотрены специальный кожух или крышка с легко откручивающимися болтами.
Разборка инструмента
Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.
- Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
- Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.

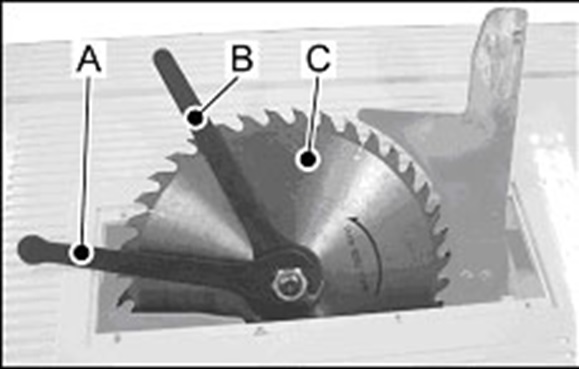

- Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
- Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
- Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.
- Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.
- На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
- Также открутите винты, удерживающие подвижный кожух пилы.
- Отсоедините оба защитных кожуха от электропилы.
- С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
- Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.
- Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.
- Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
- Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
- Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
- Выкрутив крепеж, разъедините оба узла.
- В отсоединенной части корпуса двигателя вы увидите катушку статора.
- Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.
- Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.
На этом полная разборка дисковой пилы заканчивается.
Какие бывают?
Выбирая пилу для проведения столярных работ, неопытные пользователи сталкиваются с широким выбором самых разных вариантов, ведь пилы бывают дисковыми, погружными, ручными, аккумуляторными, по дереву, настольными, электрическими, а также стационарными, торцовочными, мини-, гипоидными. Можно найти в продаже и такой вариант, как пильный станок или модель с бесщеточным двигателем.
Дисковые пилы классифицируются по различным критериям.
В зависимости от величины распила пилы делятся на следующие категории:
- малые – имеют глубину проникновения 40-46 мм;
- средние – глубина составляет 50-55 мм;
- большие – здесь пропил варьируется от 65 до 70 мм;
- профессиональные – с параметрами глубины 64-140 мм.
По конструкции также выделяют некоторые варианты пил, речь о которых пойдет ниже.
Стационарные пилы
Как правило, это габаритные модели, которые требуют специального места, а иногда и помещения для их установки и хранения. Они предназначены для работы в интенсивном режиме и выполнении большого объема задач. Например, они актуальны на крупном мебельном производстве, где ежедневно приходится распиливать довольно большие партии древесины.
Настольные варианты
Это небольшие инструменты, которые не требуют много места для хранения и могут легко транспортироваться. Впрочем, малые габариты сочетаются и с уменьшенными характеристиками мощности, поэтому их производительность в несколько раз ниже, чем у стационарных моделей.
Ручные
Это циркулярные пилы, которые используются при необходимости нарезать некоторое число деталей из мягких материалов, например, пластика или отдельных пород дерева. Приспособление оптимально для эпизодических столярных работ – только в этом случае пониженная мощность и малая производительность не будут считаться минусом инструмента.
В зависимости от сферы использования также выделяется ряд модификаций.
Профессиональные пилы
Такой инструмент применяется в производственных цехах: там, где каждый день обрабатывается огромное количество деревянных заготовок самой разной степени плотности и размеров. Такие устройства могут функционировать непрерывно в течение целой смены, не требуя перерыва.
Бытовые
Как следует из названия, эти модели оптимальны для использования в быту при проведении небольших ремонтных работ.
Одна из самых основных классификаций основывается на типах производимых операций.
Циркулярная пила по металлу
Это универсальный инструмент, поскольку он может использоваться в работе с материалами любого типа: древесиной, фанерой, пластиком, а также листовым металлом, трубами и профилем. В отличие от всех остальных модификаций у такого инструмента не абразивная пилящая поверхность, а изготовленная из инструментальной стали высокой прочности.
Погружная циркулярная пила
Этот инструмент незаменим, когда требуется сделать паз в поверхности какой-либо детали, например, вырезать в деревянной поверхности небольшое отверстие для монтажа раковины. Главное достоинство дисковой погружной пилы – это способность делать разрез абсолютно в любом участке детали, а не только по краям.
В зависимости от используемого источника питания также выделяют ряд модификаций.
Аккумуляторная пила (18 вольт)
Как и следует из наименования, она работает не от сети переменного тока, а от автономной батареи. Благодаря этой особенности пилы пользуются популярностью при работе в труднодоступных местах, например, на значительной высоте либо в местности, где напряжение отсутствует. В среднем такая аккумуляторная пила может работать без подзарядки от 35 до 55 минут. А для того чтобы полностью зарядить аккумулятор, потребуется гораздо больше времени – не менее 3,5 часов.
Сетевые
Эти модели работают от электросети. Их достоинство состоит в возможности работать длительное время без перерыва. Недостаток этого типа инструмента связан с тем, что все работы могут проводиться только вблизи источника питания.
Форма зубов имеет значение!

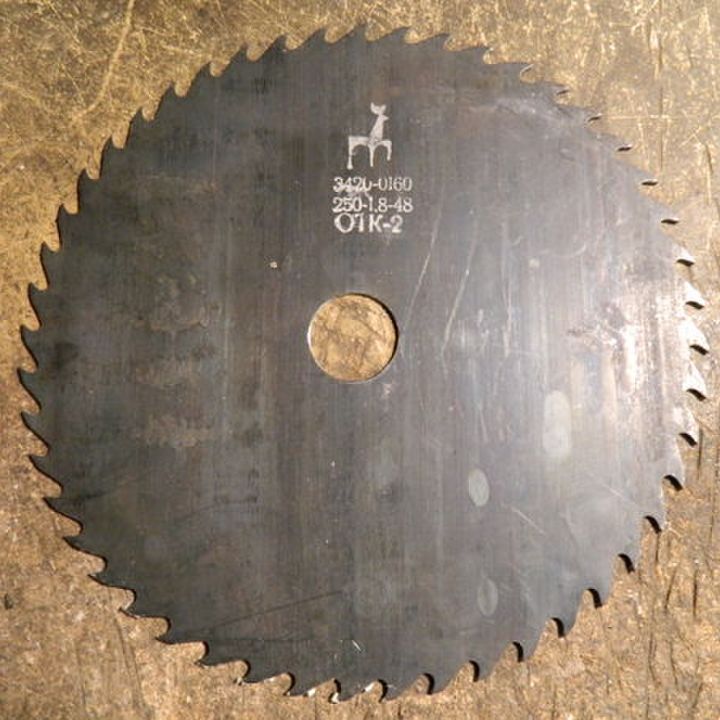

При выборе пильного диска необходимо обратить внимание на конструктивные особенности изделий, расположение зубов, их форму:
- прямые идентичные зубы подходят для резки древесно-стружечной плиты, дерева, фанеры или алюминия;
- чередующиеся чередующиеся зубы могут справляться с резкой древесины мягкой и твердой текстуры или фанеры, а также с поперечной резкой;
- круговой пильный диск с трапециевидными зубьями можно использовать при работе с ДСП, мягкими цветными металлами, пластиком. Из-за особой формы зубов материал не расщепляется, и само распиловка выполняется в два этапа. сначала выполняется грубая резка, затем края обрезаются;
- Зубы могут иметь положительное или отрицательное смещение: первый необходим при разрезании заготовок с толстыми, последний с тонкими стенками;
- редкие зубы с глубокими углублениями между ними обеспечивают хороший продольный разрез древесины, в то время как опилки легко удаляются;
- Маленькие, близко расположенные зубы позволяют поперечно разрезать материалы. Наиболее удобным среди этих видов является круглое пильное полотно, каждый зуб которого имеет специальный выступ позади него. Благодаря этому дизайну срез выполняется быстро и равномерно.
Прежде чем выбрать конкретный диск, вам нужно решить для себя несколько вопросов.
Запчасти для дисковой пилы
Якорь ручной циркулярной пилы
Якорь представляет собой медную обмотку, проводящую ток, и магнитопровод, в котором установлен вращательный вал. С одной стороны якоря находится шестерня, а с другой – коллектор с ламелями. Магнитопровод состоит из изолированных друг от друга пластин и пазов, покрытых лаком.
Ротор для циркулярной пилы
Ротор представляет собой стальной вал, на котором располагается сердечник с проточенными, равноудаленными канавками, в которые уложена якорная обмотка.
Статор для дисковой пилы
Статор изготовлен из электротехнической стали, обладающей большим коэффициентом магнитной проницаемости. Этот элемент жестко закреплен в корпусе пилы. Он имеет форму цилиндра с пазами, в которые укладываются статорные обмотки.
Электродвигатель для циркулярной пилы
В большинстве случаев на дисковые пилы по дереву устанавливаются электродвигатели коллекторного типа. Он включает в себя вышеперечисленные элементы: якорь, ротор, статор.
Вал для циркулярной пилы
Вал представляет собой металлический стержень, передающий вращательный момент от двигателя к фланцу пилящего диска с помощью подшипников.
Основные проблемы и их причины
Циркулярная пила – это очень удобный и практичный инструмент, позволяющий реализовать массу способов обработки древесины. С ее помощью можно резать доски вдоль и поперек, без ограничений на размеры и расстояния, изготавливать рейки, снимать по частям излишки материала. Такой прибор незаменим при работе на высоте, в тесных и труднодоступных местах, где бессильны крупногабаритные и стационарные аналоги.
Как и любые электротехнические приборы, такие пилы различаются по качеству и допустимой рабочей интенсивности. Специалисты выделяют два основных класса: промышленные и бытовые. Промышленная дисковая пила предназначена для эксплуатации в условиях продолжительной интенсивной нагрузки, а бытовая считается низкокачественным инструментом, для которого выход из строя – обычное дело.
Схема устройства зуба дисковой пилы.
Именно с последним типом устройств чаще всего приходится иметь дело при работе в домашних условиях. Бытовые пилы рассчитаны на периодическое непродолжительное использование, но даже это не спасает их от частых поломок. В этих электроинструментах, как правило, не предусмотрены ни регуляторы мощности, ни защитные устройства, ни предохранители. Есть только кнопка включения.
Такой инструмент особенно уязвим перед различными неисправностями и может сломаться в любой момент. Основные причины, по которым это может произойти:
- короткое замыкание;
- чрезмерная нагрузка на двигатель;
- неаккуратное обращение;
- сильное давление;
- работа с затупленным пильным диском;
- эксплуатация инструмента не по назначению.
Источник «горения» пильного диска по дереву
Главная причина такого поведения круглой пилы – трение, которое возникает при соприкосновении центральной плоскости диска с деревом, вернее, с краями пропила. Трение появляется, когда режущая часть пилы отклоняется от линии реза, которая должна оставаться строго прямой. Резание пилой – процесс системный, и отклонение может произойти на любом участке. Это и профессионализм пильщика, и свойства дерева, и исправность циркулярной пилы или станка, и качество режущего круга. Но основной «виновник» – это пильный диск. В этом уверены и сами производители этого инструмента, в частности, разработчики ataka-ukraine.com.ua. Итак, разложим все по полочкам. 1. Пильный диск по дереву. Полотно пильного круга должно быть идеально ровным. В противном случае невидимая вспученность на рабочей части круга начнет тереться о края пропила, и полотно в этом месте станет нагреваться. Из-за температурного расширения вспученность еще больше увеличивается, и трение усиливается. В конце концов, пильный круг начинает «гореть» – на нем появляются характерные пятна, и он выгибается из-за разности температур на всей плоскости. Деформация начинает прогрессировать, и, если не принять меры, то можно окончательно распрощаться с дорогостоящим круглой пилой. Если резцы пильного диска не равны между собой по высоте, то некоторые его секторы, с низкими зубьями, не выполняют свою работу, просто-напросто проскакивая дно материала. При этом другие участки, с высокими зубцами, нагружаются вдвое и очень быстро затупляются, от чего также перегреваются, приводя к неравномерному растяжению режущей зоны, общей деформации полотна и «зарезанию» пилы. Также «зарезание» диска по дереву влияют разводка и заточка его зубцов. Разводку необходимо контролировать перед каждым вкдючением циркулярной пилы или станка. Если полотно заживает в дереве, то следует произвести разводку
Очень важно выдерживать предписанные производителем углы заточки пильного круга. При этом они должны быть одинаковыми
В противном случае режущее полотно поведет в сторону нарушения симметрии, и опять-таки случится «зарезание». Если будут перегреваться подшипники вала электропривода, тепло, передаваемое в центральную радиальную зону пильного круга, приведет к разности температур на плоскости полотна, и оно выгнется в виде чаши. Чашеобразный пильный диск также начинает тереться о края пропила и, конце концов, «зарезается». Таким образом, чтобы избежать «зарезания», а затем и «горения» пильного диска по дереву его следует симметрично разводить и затачивать, а также иметь одинаковую форму резцов. 2. Параметры и настройка циркулярной пилы или станка. Если нарушить стабильность вращения пильного диска могут ненормальные радиальные биения фланца редуктора электропривода. Опишем самые общие причины плохой работы разных циркулярных пил и станков. Очень часто недостаточную мощность электропривода станка пытаются компенсировать большей толщиной диска и большей разводкой зубцов, в то время, как требуется правильно подготовить тонкие полотна с оптимальной разводкой. Нехватка мощности привода начинает чувствовать, когда подача пиломатериала слишком быстрая, или дерево слишком сложное. Тут нужно просто отрегулировать скорость подачи. Другими факторами «зарезания» могут быть изношенность ремней, нехватка масла в гидросистеме или неправильность люфтов направляющих (у станков с плавающими кругами). Подобные проблемы решаются быстро, если вы сотрудничаете с производителями инструментов.
