Обратный клапан для компрессора

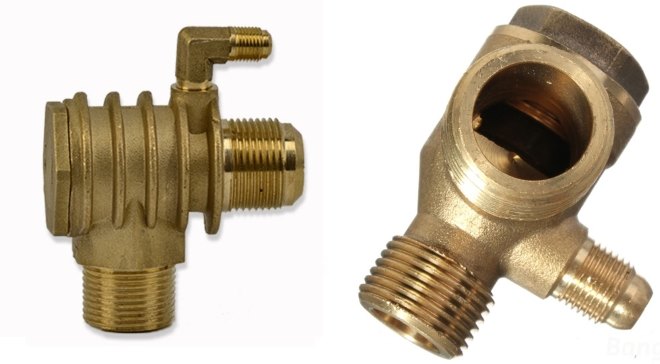

Обратный клапан

Обратный клапан (обратник) — это устройство, пропускающее сжатый воздух только в одном направлении. Конструктивно он собран (см. рис.) в металлическом корпусе (поз. 3), внутри которого размещаются:

внутренний затвор (поз. 6), перекрывающий входное отверстие;
пружина (поз.4), прижимающая резиновое кольцо (поз.5) к седлу затвора;
входной штуцер (поз.7);
пробка (поз.1) с уплотняющей прокладкой из картона (поз.2) (пробка дает возможность разобрать обратник для ремонта или технического обслуживания).

На заметку! Обратный клапан имеет отвод для подключения его к ресиверу и небольшое ответвление для подключения прессостата.

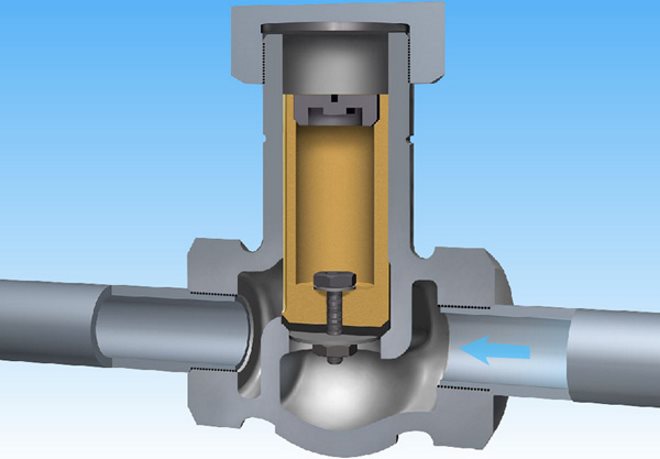

Принцип действия

Работает клапан обратного действия следующим образом. Проходя через выпускной клапан поршневого цилиндра, сжатый воздух попадает в обратник через входной штуцер (поз.7). Достигнув определенного давления, воздух поднимает внутренний затвор (поз.6) и через полость в корпусе (поз.3) проходит в накопительную емкость ресивера. При выключении компрессора пружина (поз.4) возвращает внутренний затвор на место, перекрывая путь воздуху из ресивера обратно в поршневой цилиндр.

Разновидности

На отечественном рынке можно встретить компрессоры с обратниками, изготовленными из трех разных материалов: алюминия, пластмассы и латуни. При этом алюминиевая деталь отличается от своих аналогов высокой надежностью и долговечностью. Она встраивается внутрь воздуховода, который соединяет поршневой цилиндр с ресивером, и способна работать в условиях воздействия высокой температуры (до 200°С). Тогда как пластмассовый обратник устанавливают в бюджетных моделях, работающих при невысокой температуре рабочей среды. Что касается клапанов, изготовленных их латуни, то они получили широкое распространение. Такие обратники достаточно надежны и прекрасно сохраняют свои рабочие характеристики в тех случаях, когда температура воздуха при сжатии не превышает 140°С.

Изготовление обратного клапана своими руками

В тех случаях, когда приобрести новый клапан обратного действия взамен вышедшего из строя не представляется возможным, можно сделать его своими руками из подручных материалов. Для этого понадобятся:

тройник с внутренней резьбой;
пружина;
2 муфты с наружной резьбой, по диаметру соответствующей внутренней резьбе тройника;
шарик, диаметр которого больше размера внутреннего отверстия в муфте;
металлическая заглушка с наружной резьбой, соответствующей внутренней резьбе на тройнике.

Собирают клапан в следующей последовательности: сначала муфту вкручивают в один из отводов тройника, затем с другой стороны в тройник вкладывают шарик, а потом закручивают пробку, прижимая шарик пружиной.

Есть несколько практических советов по изготовлению обратника.

Шарик лучше всего взять от старой компьютерной мышки — он имеет обрезиненную поверхность, которая будет плотнее прилегать к краям отверстия.
В качестве корпуса можно использовать и обычный отрезок трубы подходящего диаметра. Правда при этом в ней придется просверлить боковое отверстие, приварить еще один отвод и на всех концах нарезать резьбу.
Пружина должна прижимать шарик с определенным усилием и ни в коем случае не должна быть прослабленной.

Назначение, особенности конструкции и сферы применения

Обратный клапан, устанавливаемый на выходном отверстии головки компрессорного устройства, пропускает сжатый воздух только в одном направлении – к ресиверу или любому другому резервуару. Таким образом, данный клапан предотвращает возврат сжатого воздуха, находящегося в ресивере или других элементах пневмосистемы, обратно в компрессор. Наиболее велик риск возврата сжатого воздуха из пневмосистемы во внутреннюю часть компрессора в моменты перерыва в работе устройства (если нагнетательные клапаны компрессора неплотно прилегают к седлам), а также в момент его запуска в работу.

Конструкцию типового компрессорного клапана составляют следующие элементы:

Устройство обратного клапана компрессора

В корпусе обратного клапана, кроме отверстия, которым он при помощи штуцера соединяется с компрессором, имеется еще одно: к нему подключается клапан разгрузки компрессора. Назначение такого предохранительного клапана на компрессоре состоит в том, чтобы не допустить превышения допустимого давления в рабочей камере.

Принцип работы обратных компрессорных клапанов заключается в следующем.

Принцип работы воздушного обратного клапана

Если давление воздуха в рабочей камере в тот момент, когда компрессор отключают, превышает допустимое значение, срабатывает клапан предохранительный, также установленный на выходе из устройства. В конструкции разгрузочного или предохранительного клапана компрессора используется запирающий элемент шарикового типа, прижимаемый к краям впускного отверстия специальной пружиной. Если усилие, создаваемое на такой шарик сжатым воздухом, превышает то, на которое отрегулирована пружина, клапан открывается, за счет чего и осуществляется нормализация давления.

Предохранительные клапаны в пневмосистемах могут устанавливаться и на резервуарах, в частности на ресиверах. В данном случае назначение таких клапанов состоит в том, чтобы не допустить снижения давления сжатого воздуха, закачанного в резервуар.

Латунные обратные клапаны для компрессорных установок

Устройства, работающие по принципу обратного клапана, то есть отсекающие поток рабочей среды при его движении не в том направлении, используются в различных сферах. В частности, они применяются для установки в:

Обратные клапаны, применяемые в системах по транспортировке жидких сред, предназначены для того, чтобы не допустить попадания этих сред в компрессор, который может от этого прийти в негодность. При транспортировке горячих газов данные устройства также используются для того, чтобы не допустить попадания газов к остальным элементам системы.

Обратный клапан (сифон) для кондиционера. Предназначен для подключения дренажного трубопровода к центральной канализации

Обратные клапаны, которые устанавливаются в системах кондиционирования, решают одновременно две важных задачи:

Очень активно такие устройства используются в вентиляции, где они также решают несколько задач:

Обратный клапан для вентиляции представляет собой закрепленную на оси лопасть

Воздушный клапан обратного действия, используемый в вентиляционных системах, устанавливается не только в производственных и офисных помещениях, торговых центрах и других зданиях общественного назначения, но и в многоквартирных домах. Он защищает квартиры от посторонних запахов, отсекая поток воздуха, поступающий извне.

Разновидности оборудования

На рынке можно встретить устройства различного форм-фактора, равно как и назначения. Оборудование принято различать по конструкционным признакам, а также по способу монтажа. Выбор того или иного устройства напрямую зависит от поставленных перед ним задач.

Конструкционные разновидности обратных клапанов:

классические (прямые);
шариковые;
угловые;
рессорные;
на фланцах;
запорные;
на пайке;
на разбортовку.

На эксплуатационные качества устройства также влияет материал изготовления. Обратные клапаны, выполненные из металлических сплавов используют в промышленных конструкциях, где предполагается серьёзная нагрузка. Тогда как пластиковые механизмы можно увидеть на рядовых кухнях и в ванных комнатах.

В независимости от конструкции обратные клапаны могут быть:

мембранными;
плоскими;
решётчатыми;
шариковыми;
лепестковыми.

Первые часто можно встретить в вентиляционном оборудовании. Шариковые клапаны используют в компрессорах, а другие виды в газовых и сантехнических магистралях. Также встречаются продвинутые механизмы с электромагнитным запором.

Стоимость последних, естественно, заметно выше. В этом случае блокировка происходит не посредством обычной пружинной рессоры, а с помощью электромагнита. Но подобные клапаны привередливы к продуктам перегонки и объёмам, поэтому производители промышленного оборудования чаще всего отдают предпочтения более стойким и надёжным пружинным аналогам.

Назначение, особенности конструкции и сферы применения

Существует довольно большое количество защитных предохранительных устройств, которые могут существенно увеличить эксплуатационный срок компрессора. Рассматриваемое устройство обладает конструктивными особенностями, которые позволяют контролировать движение среды только в одном направлении. Другими словами, за счет клапана исключается обратный ход сжатого воздуха, к примеру, на момент прекращения работы устройства. Клапан обратный для компрессора представлен сочетанием следующих элементов:

Корпус из металла. Он характеризуется высокой устойчивостью к воздействию окружающей среды.
Резиновое кольцо.
Пружина, которая надевается на направляющие выступа.
Пробка, которая обеспечивает перекрытие механизма.
Уплотнительная прокладка. Она существенно повышает степень герметичности обратного клапана.
Отверстие для подключения клапана разгрузки компрессора.

Подобное устройство обратного клапана компрессора предназначается для сбрасывания лишнего давления в системе, а также предотвращения возвратного тока воздуха. Конструкция изготавливается своими руками также для достижения подобной цели. Принцип действия характеризуется следующими особенностями:

Воздух под давлением подается во входное отверстие. Оно может иметь самый различный диаметр.
Созданное давление сжимает пружину, за счет чего открывается проходное отверстие. Пружина изготавливается из специального коррозионностойкого материала, который обеспечивает длительный эксплуатационный срок службы.
При отключении компрессора пружина возвращается в свое положение, магистраль перекрывается. За счет этого исключается вероятность обратного тока среды.

Приведенная выше информация указывает на то, что конструкция механизма достаточно проста и надежна в эксплуатации. Назначение и особенности механизма определяют его весьма широкое распространение.

Виды трубных обратных клапанов

В зависимости от условий установки и особенностей водопроводной системы устанавливают клапаны, различающиеся конструкцией, размерами, материалом и способом крепления. Одни предназначены для труб небольшого диаметра и эксплуатации в быту, другие – для централизованной подачи воды.

Рассмотрим основные классификации обратных клапанов для воды.

Классификация #1 – по виду запирающего элемента

Часть клапана внутри корпуса, отвечающая за перекрывание сечения, бывает различной конфигурации.

По запирающему элементу выделяют следующие типы устройств:

Подъемные, в которых затворное устройство перемещается вверх/вниз в зависимости от наличия или отсутствия напора воды в трубе. За динамику отвечает пружина, а в качестве затвора выступает золотник.
Поворотные, также оснащенные золотником – откидной створкой или «лепестком». При включении насоса она откидывается и освобождает путь для жидкости, при выключении – захлопывается, перекрывая сечение.
Двухстворчатые, перекрывающие путь потоку воды двумя соединяющимися створками.

Движение запорного элемента происходит параллельно, перпендикулярно оси или под углом, поэтому производители рекомендуют некоторые устройства устанавливать только на горизонтальных трубах, другие – и на вертикальных.

Для бытового использования целесообразно приобретать пружинные клапаны, отличающиеся простой конструкцией и легкостью монтажа. Если вы решили самостоятельно оснастить насосную систему обратно-запорной арматурой, рекомендуем именно такую модель.

Образец пружинного клапана, установленного в обвязку котла и предупреждающего гидроудары. К системе подключена насосная станция, перекачивающая воду из скважины

Конструкция пружинного клапана состоит их следующих элементов:

латунный корпус (стальной, полимерный), состоящий из двух частей – основания и крышки с седлом;
тарельчатый элемент с резиновым уплотнителем, который упирается в седло;
шток, выполняющий функции центрирования и держателя;
пружина для возврата запорного элемента в начальное состояние.

Такие клапаны, как поворотные, в бытовом водоснабжении почти не используются, зато часто применяются для промышленных трубопроводов, диаметр которых достигает 0,5 и даже 1,5 м.

Классификация #2 – по типу крепления

Врезку в трубу производят различными способами, которые выбирают в зависимости от трубного материала и условий монтажа.

Наиболее приемлемыми признаны четыре вида клапанов:

фланцевые;
межфланцевые;
муфтовые;
сварные.

В системах, сопряженных с насосными станциями, целесообразно применять муфтовый тип с пружинным механизмом и простой установкой. Но в более «серьезных» сетях, например, для оборудования подачи воды в многоквартирный дом, успешно используют все вышеперечисленные виды.

Классификация #3 – по материалу изготовления

Корпуса клапанов производят из материалов, надежно защищающих внутренний механизм, не деформирующихся от воздействия внешней среды и жидкости, протекающей по трубам.

Обратный клапан на трубу бывает:

стальной;
чугунный;
бронзовый;
латунный;
пластиковый.

Изделия, установленные около центробежных насосов в системе отопления, должны быть металлическими, так как пластик не предназначен для горячей воды.

Образец латунного ОК, универсального по применению. Его устанавливают и на металлические, и на пластиковые трубы. Изделие не ржавеет отводы, не меняет технических характеристик со временем

Чугунные клапаны отличаются большим весом и шероховатостью материала. Но их не применяют для оборудования автономных домашних сетей, а устанавливают только для промышленной эксплуатации на трубы большого диаметра.

Устройства из пластика легкие и недорогие, установка их происходит очень быстро. Но их нельзя применять к серьезным системам водообеспечения дома.

Полимерные изделия годятся для полипропиленовых труб в сетях с небольшим напором воды – например, для полива огорода или перекачки воды в баню

Внутренние части – седло, затворы, шток – клапанов делают из полимеров, нержавейки или алюминия. Они отличаются прочностью и устойчивостью к коррозии. Действующий элемент, пружинку, изготавливают из специальной пружинной стали, имеющей увеличенный срок службы.

В клапанах, установленных на централизованных магистралях и промышленных объектах, выдерживающих большую нагрузку, для плотного прилегания затвора к седлу применяют пластиковые или резиновые уплотнители.

Изготовление и установка обратного клапана своими руками

Хотя на рынке и предлагается большой выбор разновидностей устройств для решения тех или иных задач, некоторые люди решают самостоятельно изготовить клапан. Для этого нужно будет приобрести отдельные элементы будущего изделия и средства крепления.

Необходимые инструменты и материалы

Чтобы самостоятельно смастерить запорную арматуру шарового типа для воды, необходимо заранее приготовить необходимые материалы:

Тройник с внутренней резьбой.
Для седла затвора нужно взять муфту с наружной резьбой.
Пружина из нержавеющей стали. Она должна входить в отверстие свободно.
Пробка. Она будет служить заглушкой для всего устройства и опорой для пружины.
Шарик стальной, диаметр которого чуть меньше номинального диаметра тройника.
ФУМ-лента.

Ход работ

Когда все материалы готовы, можно приступать к процессу сборки изделия. Для этого можно воспользоваться нижеприведенной инструкцией:

Первым делом в тройник закручивают муфту, которая будет служить седлом для затворного элемента. Вкручивать необходимо до тех пор, пока муфта не перекроет боковое отверстие тройника примерно на 2 мм. Это нужно для того, чтобы шарик не выскакивал в боковой проход.
Через противоположное отверстие сначала вставляют шарик, а затем пружину.
Проводят заглушку отверстия, через которое вставляли пружину. Делают это при помощи резьбовой пробки с использованием уплотнительной ленты.
Такое самодельное устройство будет пропускать воду в боковое отверстие за счет того, что прямой поток будет давить на шарик и на пружину, а при отсутствии потока шарик закупоривает проход, вернувшись в изначальное положение под действием пружины.

При самостоятельном изготовлении устройства рекомендуется правильно отрегулировать пружину. Она не должна отклоняться в момент, когда давление в системе низкое, и не быть слишком тугой, чтобы не препятствовать нормальному току жидкости.

Правила монтажа и эксплуатации прибора

Есть ряд правил и рекомендаций, которых необходимо придерживаться при проведении монтажных работ:

При помощью задвижки отключить подачу воды полностью или только на участке проведения монтажных работ.
Устройства, в которых рабочий элемент приходит в закрытое положение благодаря силе тяжести, следует монтировать в горизонтальном положении. На вертикальных магистралях такие устройства будут работать только в том случае, если вода движется по трубопроводу снизу вверх. Все остальные виды затворов можно закреплять как на горизонтальных, так и на вертикальных трубах.
Стрелка на корпусе прибора должна совпадать с направлением движения воды.
Перед устройством рекомендуется установить сетчатый фильтр, который будет задерживать мусор, присутствующий в жидкости.
Чтобы в будущем можно было диагностировать состояние прибора, на выходе из устройства можно закрепить манометр.
Не рекомендуется разрушать лакокрасочное покрытие на корпусе прибора, так как оно выполняет защитную функцию.

Схема подключения

В системах отопления и водоснабжения выбор места установки затвора определяется теми участками, где требуется поток воды или теплоносителя только в одном направлении, а гидравлические особенности системы могут привести к току жидкости в обратном. Эти запорные арматуры следует монтировать в соответствии со всеми требованиями нормативных документов. Существуют следующие схемы подключения:

Если в системе находятся несколько насосов, установленных паралельно друг другу, то клапан следует монтировать на присоединительном патрубке каждого насоса. Делается это для того, чтобы вода не оттекала в обратном направлении через вышедший из строя насос.
Если в систему установлены датчики расхода тепла или счетчики потребления воды, то на их патрубках следует установить клапан. Отсутствие затвора может привести к тому, что вода будет течь в обратном направлении через приборы учета, что приведет к неправильной работе этих приборов и некорректным показателям.
В отопительных системах с общим центром теплоснабжения прибор необходимо установить в узлах смешения на перемычке. Если этого не сделать, то теплоноситель может перейти из подающей трубы в обратную, минуя систему отопления.
В отопительной системе клапан устанавливают на участке, по которому теплоноситель поступает из нагревательного прибора в прибор отопления, если есть вероятность падения давления в этом участке. Это поможет предотвратить обратный отток воды из трубопровода при падении давления в наружной сети. В этом случае на обратном участке необходимо установить редуктор давления, работающий по принципу «до себя».

Схема подключения.

Тип подключения

Запорное устройство может монтироваться одним из следующих способов:

При фланцевом типе подключения клапан присоединяется к участку трубопровода между дисками двух фланцев труб с использованием крепежных элементов и уплотнительного кольца. Преимуществом такого способа является легкость и простота разборки на тот случай, если нужно будет заменить детали или устранить поломку.
При муфтовом типе подключения арматура присоединяется к трубе при помощи резьбы с мелким шагом, находящийся на внутренней стороне патрубка. Наружная сторона имеет форму шестигранника, чтобы можно было воспользоваться ключом. Плюсом данного типа подключения является отсутствие необходимости в использовании дополнительных крепежных элементов, среди минусов можно отметить трудоемкость процесса наворачивания патрубка на трубопровод.
При межфланцевом типе подключения арматура зажимается между фланцами на концах участков труб. Такое соединение имеет высокие показатели герметичности.
При сварном соединении патрубки арматуры монтируются в систему при помощи сварки. Такой способ применяется в тех случаях, когда в качестве рабочей среды выступают ядовитые газы или жидкости, так как сварное подключение обеспечивает полную герметичность системы.

Область применения

Вот лишь несколько примеров использования обратных клапанов в системах частного и городского водоснабжения, отопления и канализации:

Бывает, что из-за скачков давления в водопроводе (в том числе и от насоса) происходит передавливание горячей воды через холодную. Т. е. при открытии крана холодной воды какое-то время течёт горячая вода. В этом случае показана установка обратного клапана на трубу холодной подачи.
Прибор, установленный до водяного насоса, предотвратит сливание воды в скважину, а также защитит технику от поломки, в случае обратного раскручивания рабочих лопастей.
Перед водосчётчиком. Напор воды и вибрация, которая создаётся, могут вредить приборам и искажать показания счётчиков. Вибрация не распространяется после запорной арматуры.
Двухконтурные газовые (твердотопливные или другие котлы), также должны быть снабжены соответствующим клапаном, чтобы не происходил возврат уже нагретой воды.
Солнечный коллектор. Здесь нарушения циркуляции могут быть связаны с небольшой разницей температуры жидкости на входе и выходе, или небольшим перепадом по высоте (если водогрейка небольших размеров). Входную трубу солнечного водонагревателя хорошо было бы оснастить защитой от обратного хода.
Дренажные насосы начинают свою работу с заполнения прибора водой. Эту процедуру многие владельцы считают утомительной и придумывают способы её избежать

Чтобы вода не выливалась из агрегата, на всасывающий шланг ставят клапан.
Там, где сильно поднимаются грунтовые воды, важно установить обратный клапан на трубе, соединяющей сливную яму и дом, чтобы при поднятии уровня жидкости, она не пошла обратно.

В некоторых из перечисленных случаев установка клапана желательна, в других же (как, например, с бойлером) – обязательна и оговаривается в сопроводительной документации.

Назначение, особенности конструкции и сферы применения

Обратный клапан, устанавливаемый на выходном отверстии головки компрессорного устройства, пропускает сжатый воздух только в одном направлении – к ресиверу или любому другому резервуару. Таким образом, данный клапан предотвращает возврат сжатого воздуха, находящегося в ресивере или других элементах пневмосистемы, обратно в компрессор. Наиболее велик риск возврата сжатого воздуха из пневмосистемы во внутреннюю часть компрессора в моменты перерыва в работе устройства (если нагнетательные клапаны компрессора неплотно прилегают к седлам), а также в момент его запуска в работу.

Конструкцию типового компрессорного клапана составляют следующие элементы:

Устройство обратного клапана компрессора

В корпусе обратного клапана, кроме отверстия, которым он при помощи штуцера соединяется с компрессором, имеется еще одно: к нему подключается клапан разгрузки компрессора. Назначение такого предохранительного клапана на компрессоре состоит в том, чтобы не допустить превышения допустимого давления в рабочей камере.

Принцип работы обратных компрессорных клапанов заключается в следующем.

Принцип работы воздушного обратного клапана

Если давление воздуха в рабочей камере в тот момент, когда компрессор отключают, превышает допустимое значение, срабатывает клапан предохранительный, также установленный на выходе из устройства. В конструкции разгрузочного или предохранительного клапана компрессора используется запирающий элемент шарикового типа, прижимаемый к краям впускного отверстия специальной пружиной. Если усилие, создаваемое на такой шарик сжатым воздухом, превышает то, на которое отрегулирована пружина, клапан открывается, за счет чего и осуществляется нормализация давления.

Предохранительные клапаны в пневмосистемах могут устанавливаться и на резервуарах, в частности на ресиверах. В данном случае назначение таких клапанов состоит в том, чтобы не допустить снижения давления сжатого воздуха, закачанного в резервуар.

Латунные обратные клапаны для компрессорных установок

Устройства, работающие по принципу обратного клапана, то есть отсекающие поток рабочей среды при его движении не в том направлении, используются в различных сферах. В частности, они применяются для установки в:

Обратные клапаны, применяемые в системах по транспортировке жидких сред, предназначены для того, чтобы не допустить попадания этих сред в компрессор, который может от этого прийти в негодность. При транспортировке горячих газов данные устройства также используются для того, чтобы не допустить попадания газов к остальным элементам системы.

Обратный клапан (сифон) для кондиционера. Предназначен для подключения дренажного трубопровода к центральной канализации

Обратные клапаны, которые устанавливаются в системах кондиционирования, решают одновременно две важных задачи:

Очень активно такие устройства используются в вентиляции, где они также решают несколько задач:

Обратный клапан для вентиляции представляет собой закрепленную на оси лопасть

Воздушный клапан обратного действия, используемый в вентиляционных системах, устанавливается не только в производственных и офисных помещениях, торговых центрах и других зданиях общественного назначения, но и в многоквартирных домах. Он защищает квартиры от посторонних запахов, отсекая поток воздуха, поступающий извне.

Выводы и полезное видео по теме

Подробно об устройстве прессостата, а также наглядный процесс регулировки его параметров в сюжете:

Возможна и самостоятельная сборка регулировочного узла для компрессора, об этом в видеоматериале:

Пневматические приборы считаются более безопасными и удобными в эксплуатации, нежели электрические или бензиновые образцы. Представлен широкий выбор дополнительного оборудования, работающего со сжатым воздухом: пистолеты для промывки, подкачки шин или покраски и многие другие.

С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Пишите, пожалуйста, комментарии в блок-форме, расположенной под тестом статьи. Делитесь собственным опытом в эксплуатации компрессора с реле давления, задавайте вопросы, публикуйте фото по теме. Не исключено, что ваши рекомендации будут полезны посетителям сайта.
