Отрезные дисковые пилы по металлу

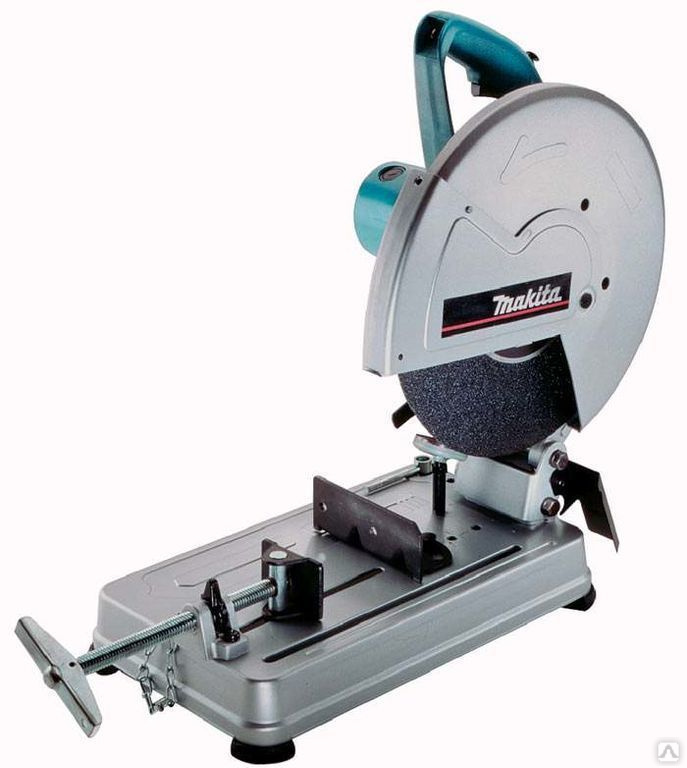

Маятниковая пила Makita LC1230

Компактная и надёжная модель, обеспечивающая точную распилку металлических деталей. Пила оснащена мощным мотором для высокой производительности. Твердосплавный диск с карбидной окантовкой, поможет получить аккуратный срез без прожига и заусенцев. А повышенная стойкость к износу, снизит затраты на расходные материалы. Устройство можно применять в местах с повышенными требованиями к пожарной безопасности, из-за отсутствующих искр при работе. Специальный фильтр для сбора пыли, хорошо защищает внутренние части устройства. Для быстрой смены диска нужно отсоединить защитный кожух и снять блокировку шпинделя. Крепление заготовки осуществляется без дополнительного инструмента.

Параметры:

Двигатель — 1750 Вт.
Ширина пропила — 115 мм.
Обороты (в минуту) — 1300.
Глубина пропила — 115 мм.
Диск — 305 мм.
Вес — 19 кг.
Габариты — 516х603х306 мм.
Цена — 24800р.

Какую выбрать?

Среди основных характеристик, на которые следует обращать внимание в процессе выбора оптимальной отрезной пилы по металлу, можно выделить следующие

Глубина реза. Если станок будет использоваться исключительно в домашних условиях, то можно ограничиться глубиной в 70 мм. Что касается профессиональных моделей, то у них данный показатель может достигать и пары сотен миллиметров

В первую очередь, нужно принимать во внимание тип используемого материала и после этого подбирать оптимальный по глубине станок.
Наличие контрольной автоматики. Разумеется, если пила изначально была предназначена для того, чтобы обрабатывать пластиковые или ПВХ трубы, то она не справится с металлическими материалами

Идеальными считаются станки, которые могут похвастать наличием электронной системы контроля. Их главная задача состоит в том, чтобы не допустить снижения скорости вращения и обеспечить при этом максимально высокое качество обработки.
Плавный пуск. Подобной функцией оснащаются не все устройства, однако, ее наличие позволяет гарантировать защиту оборудования от скачков напряжения и других проблем, которые могут привести к поломке пилы. Кроме того, плавный пуск дает возможность защитить бытовые приборы от перенапряжения.
Наличие системы контроля за перезагрузкой. Если в отрезной пиле по металлу существует подобный элемент, то оборудование не будет перегреваться. При проблемах оно сразу же перезапустится, что является надежной защитой силовой установки от сгорания.
Тип режущего диска – крайне важный показатель, от которого зависит надежность и долговечность отрезной пилы.

Во время выбора отрезной пилы внимание нужно заострить и на технических характеристиках

Важное значение имеет масса устройства. На рынке представлены легкие модели, масса которых не превышает 20 кг, а также пилы более 50 кг

Последние варианты могут похвастать ременной передачей для защиты силовой установки от перегрузки

На рынке представлены легкие модели, масса которых не превышает 20 кг, а также пилы более 50 кг. Последние варианты могут похвастать ременной передачей для защиты силовой установки от перегрузки.

В процессе покупки лучше убедиться, что приобретаемая модель будет оснащаться функцией плавного пуска, чтобы обеспечить тем самым минимальную нагрузку на электрическую сеть. Если планируется частое использование пилы, то может понадобиться замена угольных щеток, поэтому лучше всего выбирать пилы, где предусмотрена ручная замена. Это существенно упростит процесс обслуживания и сэкономит время.

Последнее, на что следует обратить внимание – комплектация пилы. К примеру, если вам часто нужно проводить резку под углом, то не помешает наличие специальных тисков

Как выгодно приобрести отрезной станок

Прежде чем остановить выбор на определенной модели отрезного станка, необходимо понять, какими характеристиками он должен обладать. При выборе оптимального размера режущего диска нужно исходить из двух моментов: габаритов заготовок, которые планируется обрабатывать на станке, и материала, из которого они выполнены.

После этого нужно решить вопрос с вариантом размещения машины. Отрезная установка может быть выполнена в двух версиях: в настольной или напольной. Последний вид предназначен для резки массивных и габаритных изделий. Для эксплуатации в условиях больших нагрузок приобретаемый инструмент должен быть оснащен мощным электродвигателем, который позволит оператору выполнять резку очень толстых металлических заготовок.

Настольные отрезные станки отличаются мобильностью, поэтому подходят для использования и на строительных объектах. Они позволяют производить ремонт разных металлоконструкций, а также решать и ряд других задач.

Выбор отрезного станка

Особое внимание при выборе машины для нарезки металла следует уделить техническим параметрам, так как от них в значительной степени зависит качество резки, производительность оборудования, срок его службы и пр. Относительно выбора отрезного оборудования стоит выделить следующие технические характеристики

Относительно выбора отрезного оборудования стоит выделить следующие технические характеристики.

Они являются наиболее важными для эффективного выполнения станком своих непосредственных функций, а именно:

Размеры и вес машины.
Габаритные характеристики режущего элемента.
Количество оборотов за минуту времени, а также возможность их изменения.
Возможность поворота отрезного блока в необходимое положение по отношению к обрабатываемому изделию.
Метод передачи вращательного момента.
Показатели мощности электромотора.

В самом конце нужно изучить технические характеристики встроенных тисков. В зависимости от особенностей этого элемента станок может обрабатывать металлические детали разных габаритов.

Особенности выбора маятниковых пил

С помощью дискового пильного оборудования можно выполнять нарезку профильных элементов любого варианта исполнения, которые могут быть изготовлены из чугуна, цветного металла или стали.

Рассматриваемое оборудование можно использовать для нарезки следующих видов проката:

швеллерный;
круглый;
двутавровый;
прямоугольный;
квадратный.

Эти машины можно использовать в мелкосерийном и единичном производстве заготовок.

Отрезные установки для резки металла можно использовать для работ:

монтажных;
столярных;
отделочных;
изготовления мебели.

В зависимости от вида используемой заготовки необходимо выбирать соответствующий тип диска и определенным образом настраивать частоту его оборотов.

Учитывая, что рабочий диск вращается с высокой скоростью, а в машине используется силовой привод с большим запасом мощности, износ режущего элемента происходит очень медленно. При таком режиме эксплуатации отрезной станок обеспечивает высокую эффективность резки металла.

Обзор лучших моделей

Наибольший интерес для покупателей среди предлагаемых моделей представляет отрезной станок Makita 2414NB, обладающий портативной конструкцией. С помощью этого оборудования можно выполнять резку заготовок из:

ПВХ;
керамики;
камня;
металла.

В линейке производителя Makita представлено немало надежной и качественной техники. Однако рассматриваемая модель рассчитана на нагрузки среднего уровня.

Производителем этого инструмента предусмотрена возможность фиксации вала, которая позволяет быстро менять инструмент. Сама установка обладает небольшими размерами и весом, который составляет 16 кг. Усиленную защиту оборудованию обеспечивает двойная изоляция.

Маятниковая пила для резки металла Hitachi CC14SF представляет собой разновидность отрезных станков, предназначенную для профессионалов. Модель оснащена силовым приводом мощностью 2000 Вт, который в силах обеспечить высокое качество резки и достаточно большую глубину пропила — 11,5 см. Поскольку это оборудование превосходит большинство аналогов по техническим параметрам, его активно используют для выполнения самых разнообразных задач.

Однако качество резки зависит не только от конструкционного исполнения оборудования, но и от используемого диска. Его необходимо подбирать с учетом особенностей заготовок, которые планируется разрезать. При несоответствии этого расходного материала обрабатываемому изделию возможны самые неприятные последствия вплоть до преждевременного выхода из строя оборудования.

Рейтинг монтажных пил

В ходе изучения предложений на рынке от заявленных производителей, команда проекта определила главные критерии оценки товаров. Среди них оказались следующие:

Мощность – от 1.2-2.5 кВт;
Диаметр диска – он определяет производительность, размеры среза;
Скорость вращения – количество оборотов круга за одну минуту;
Безопасность – наличие защиты от искр, абразива, стружки;
Выносливость – устойчивость к перегреву, нагрузкам;
Дополнительные опции – плавный старт, лазер, блокировка шпинделя;
Эргономика – удобство рукояти, устойчивость конструкции;
Фиксация – прочность сцепления рабочей поверхности с заготовкой;
Габариты – размеры конструкции, вес;
Комфорт – простота сборки, транспортировки, ухода, замены комплектующих.

Еще один важный критерий для покупателя – цена. В обзоре будут представлены номинанты в различной ценовой категории. Реальные отзывы владельцев, мнения экспертов определили их сильные, слабые стороны.

Лучшие распиловочные станки

Маятниковая пила DeWALT DW872

DeWALT DW872 — профессиональный инструмент, который превосходно подходить для распила заготовок из металла. Станок оснащается мощным мотором, пригодным для тяжёлого использования. Хорошая устойчивость, обеспечивается массивной станиной, что сказывается на удобстве распила заготовок. Быстрозажимные тиски надёжно фиксируют материал. Для безопасной распилки «прямым зубом», нужно использовать вертикальные тиски. Фигурные зажимы облегчают работу с круглыми заготовками. Для косого реза, упор станка поворачивается под углом в 45°, настройка осуществляется шкалой. На рабочей рукояти находится кнопка пуска диска. Для безопасности, пила накрыта кожухом, который открывается по мере приближения к заготовке. Специальный отражатель защитит от искр. Для удобства, станок оснащён системой плавного пуска, это позволяет избежать резкого скачка напряжения и бережёт механизм от ударных нагрузок. Что продлевает срок службы инструмента.

Особенности:

Постоянная глубина реза без заусенцев.
Оснащается титановым диском на 70 зубьев.
Рабочий блок можно закрепить в нижнем положении.
Станина выполнена из стали.
Защита от пыли.
Торцевой угол наклона до 50°.

Параметры:

Двигатель — 2200 Вт.
Ширина пропила — 100 мм.
Обороты (в минуту) — 1300.
Глубина пропила — 100 мм.
Диск — 355 мм.
Вес — 23 кг.
Габариты — 525х430х280 мм.
Цена — 56700р.

Устройство дисковой пилы по металлу

Для сборки машины необходимо выбрать место для размещения платформы. Эти агрегаты могут поставляться с металлическим или жестким основанием. Составные элементы оборудования имеют съемное размещение.

Тиски с упором. Важный элемент, который предназначен для надежной фиксации заготовки во время резки.
Рабочий диск. Элемент, на который возложена задача по выполнению резки металлоизделий. Может быть выполнен из быстрорежущей или твёрдосплавной стали. В качестве альтернативы диска может применяться круг из материала с абразивной жесткой поверхностью.
Электромотор. Бывает двух типов — с зубчатой и ременной передачей, обеспечивает вращательное движение на режущий узел. Силовые приводы с зубчатой передачей используются в стационарных установках с высоким запасом мощности. Двигатели с ременной передачей устанавливаются на станках небольших размеров, имеющих переносную конструкцию.

Абразивно отрезной станок особенности и применение

Устройство имеет возможность реза под углом от 0 до 45о. Для нарезки заготовок из высокопрочных сплавов применяются специальные диски с алмазным напылением.

https://youtube.com/watch?v=2ws-_DaRO64

В конструкции предусмотрено подключение промышленного пылесоса или патрубка централизованной вытяжной вентиляции для удаления абразивной пыли и отходов металла.

В профессиональных станках устанавливают дополнительно систему охлаждения, подающую в зону реза металла реза воду или специальную охлаждающую жидкость. Некоторые модели снабжаются и устройством для снятия заусенцев.

Разновидности

На рынке встречается десятки различных моделей, однако все они делятся на две большие категории: отрезные станки с абразивным диском и инструмент с твердосплавным элементом. Каждый из этих вариантов обладает достоинствами и недостатками.

Приборы с абразивным диском

Такие модели чаще всего встречаются на рынке и пользуются хорошими отзывами у многих строителей. Одного диска достаточно, чтобы обеспечить качественный срез свыше 90 раз. Этот вариант можно сравнить с болгаркой, только эффективность в разы выше

Также важно помнить, что чем больше происходит работы с таким прибором, тем меньше диаметр оборудования, отчего глубина реза становится меньше. Этот недостаток не играет роли для тех, кто работает с разными деталями

Но при выполнении операций с массивными изделиями, такой недочет будет ощутим сразу.

Второй недостаток этого элемента в том, что он обладает небольшой жесткостью и прочностными характеристиками. Если применять такой прибор при распиле деталей со скошенной поверхностью, то смещения диска невозможно избежать. Это негативно скажется на общей точности аппарата. Но если пользователю неважна точность до миллиметра, то такое изделие отлично подойдет для работы с большим количеством предметов, в том числе и с твердыми материалами

Однако важно понимать, что подобный аппарат больше предназначен для распила прочных металлов. Для обработки дерева, пластика, алюминия лучше поискать другой вариант

Устройство с твердосплавными дисками

Некоторые модели отрезного аппарата оснащаются циркулярными дисками, которые обладают большими и твердыми зубьями. Большинство людей сомневаются в их способностях, но такой вариант справляется с распилом прокатного металла, при этом операция занимает секунды, а точность среза остается на высоком уровне.

Правильно заточенные зубья никогда не оставят даже намека на низкое качество реза, кроме того вращающийся элемент не стирается, в отличие от абразивного круга. Подобное изделие способно работать как с твердыми металлическими конструкциями, так и с деревом, пластиком, МДФ и пр. Все операции выполняются быстро и без погрешностей.

В этом и заключается главная особенность такого диска. Он гарантирует пользователю качество, точность и постоянную глубину распила

Однако важно понимать, что ресурс таких изделий не бесконечен, некоторые утверждают, что таких пил хватит на 1.5 тыс. резов, другие приводят противоположные примеры, как после 600 реза изделие не смогло работать

В любом случае стоит знать, что такое оборудование предназначено для профессионального использования, так как стоимость одного диска достигает 10 000 рублей. Поэтому постоянная работа с ним может не окупиться, важно использовать его правильно.

Правила работы с оборудованием

Все станки для резки металла имеют общий принцип работы. Поэтому рекомендации по эксплуатации подходят для любого инструмента вне зависимости от его конструктивного исполнения и других особенностей.

Прежде всего необходимо позаботиться о наличии достаточной освещенности в помещении, где планируется использовать отрезную пилу. Там должна быть вытяжная вентиляция, а рабочее место должно располагаться как можно дальше от ГСМ. Размещать отрезной станок необходимо на прочном основании, на котором установка не должна колебаться или покачиваться. Также необходимо в точности выполнять все указания, касающиеся нагрузки на сеть, заземления и прочего, которые приведены в техническом паспорте к станку.

Обеспечить продолжительную работу дисковой пилы по металлу можно, если правильно выбрать рабочий элемент. Диски, с которыми работают отрезные пилы, бывают двух видов:

Абразивные. Изготавливаются из стекловолоконной сетки, применяются для резки черных металлов.
Алмазные. Имеют стальную основу и содержат абразивную массу на основе алмазной крошки, которой покрыта их торцевая часть. Подходят для резки твердых сортов стали.

Для обеспечения надлежащей работы отрезного станка необходимо соблюдать следующие принципы:

Перед включением инструмента заготовку нужно максимально жестко закрепить в тисках или на рабочей поверхности.
В случае необходимости установить или поменять отрезной диск сперва нужно выключить двигатель и дождаться полной остановки машины. Таким же образом нужно поступать и в тех случаях, когда нужно изменить скорость у станка с ременной передачей.
Купленный для работы диск должен соответствовать размеру модели отрезной пилы.
Во время работы необходимо плавно давить на заготовку, не прибегая к увеличению усилия.
Когда заготовка будет разрезана, режущий элемент необходимо перевести в нижнее положение, а после полной остановки диска его поднимают.

Отрезные пилы для резки металла представляют собой оборудование, предназначенное для выполнения узкоспециализированных задач. Его выбор должен делаться с учетом стоящих задач и свойств заготовок, для резки которых подбирается это оборудование.

Многие модели оснащены достаточно мощным электромотором и сверхпрочными режущими элементами, которые прекрасно справляются со своими основными функциями. Это оборудование отлично подходит для резки заготовок, выполненных из самых разных материалов. Им под силу справиться не только с металлом, но и камнем, керамикой и ПВХ. Но, несмотря на универсальность этих машин, во время их использования необходимо соблюдать правила эксплуатации. Это позволит не только быстро выполнять рабочие операции, но и продлить срок службы пилы.

Устройство и достоинства

Основными конструктивными элементами являются основание и закрепленная на нем пильная головка, оснащенная тем или иным рабочим инструментом. По направлению движения головки отрезные агрегаты по металлу делятся на две группы: вертикальные и горизонтальные. У моделей средней и высшей ценовой группы в составе основания есть поворотный стол, позволяющий выполнять нарезку под углом. Для быстрой и безопасной смены рабочих инструментов предусмотрена в конструкции и возможность блокировки шпинделя.

Автоматизированные высокопроизводительные отрезные станки по металлу весьма дороги и оправдывают себя лишь на больших предприятиях в условиях крупносерийного производства.

Разумной альтернативой будет покупка одной или нескольких моделей средней ценовой категории, имеющих ручное или полуавтоматическое управление

Преимущества отрезных станков по металлу

Монтажные отрезные пилы по металлу с абразивными дисками обладают следующим важными преимуществами:

Достаточный уровень безопасности.
Высокая отказоустойчивость.
Высокий рабочий ресурс.
Производительность.
Высокое качество реза.

И отказоустойчивость, и ресурс работы до 20 лет становятся реальными при условии своевременного регламентного обслуживания.

Изготовление своими руками

Чтобы сэкономить на покупке готового электроинструмента, можно собрать стационарную дисковую пилу самостоятельно. Для этого нужно подготовить расходные материалы, инструменты, нарисовать чертеж.

Составление чертежа (Фото: pixabay.com)

Инструменты

Инструменты и расходные материалы:

электродвигатель;
шестерни, ремни;
редуктор;
провода, соединительные элементы;
болгарка;
сварочный аппарат;
дрель со сверлами по металлу.

Подготовка

Проще собрать стационарную пилу, закрепленную в столе. Предварительно нужно подготовить чертеж и расходные материалы, обрезав и подготовив их к соединению.

Изготовление

Сборка:

Из досок или металлических уголков изготовить каркас будущего стола.
Сверху закрепить листы металла, выровняв их по горизонтали.
Сделать прорез для пильного диска.
Под столом закрепить двигатель и систему передач.

Останется вывести провода и подключить рабочие части. Поверх основания, вдоль пропила для диска нужно закрепить подвижный упор для заготовок.

Доски для сборки стола (Фото: pixabay.com)

Недостатки

Главным недостатком твердосплавных дисков является их высокая цена. Стоимость изделия в десятки раз выше, чем обычного абразивного диска. В связи с этим, окупаемость такого товара в домашних условиях может затянуться не на месяцы, а на годы. Ознакомиться с ценами на твердосплавные диски для резки металла можно по этой ссылке https://www.220-volt.ru/krugi-tverdosplavnye-po-metallu/.
В связи с тем, что твердосплавные диски толще, чем абразивные, их линия среза будет шире. Это факт нужно учитывать. При резке изделия на несколько маленьких заготовок, вы потеряете какое-то количество металла.
Твердосплавные диски боятся коррозии. Нужно понимать, что когда вы режете ржавые изделия, диск изнашивается гораздо быстрее.

Общая классификация станков

Рассматриваемое оборудование относится к инструменту, осуществляющему резку металлических заготовок на предприятиях, монтажных, строительных, производственных площадках. Везде, где выполняется обработка стальных или иных материалов, имеются те или иные устройства. Дисковые отрезные станки — одна из групп наряду с ножовочными и ленточнопильными. Для данного оборудования характерна повсеместная распространенность.

Различают 4 класса отрезных станков в зависимости от объемов выполняемых работ. Болгарки, циркулярные пилы включены в класс 4, поскольку используются преимущественно в быту. Класс 1 содержит машины, обрабатывающие любые изделия из металла, стали, чугуна и подобных материалов в больших объемах на протяжении длительного временного периода.

Рабочим органом отрезного станка является дисковая пила. В зависимости от числа режущих кромок инструмент бывает двух видов:

одноголовочные станки (у них лишь один режущий диск, поэтому устройства не могут похвастаться высокой производительностью);
двухголовочные (имеют два инструмента для резки, поэтому разом выполняют несколько операций).

У последних, как правило, одна из головок статична, то есть не перемещается, а другая способна передвигаться автономно от первой.

Также отрезные машины делятся на виды по типу подачи режущего инструмента. Подача бывает:

маятниковой;
фронтальной;
нижней.

Наиболее распространена маятниковая пила по металлу ввиду простоты использования и ценовой предпочтительности. Далее она рассмотрена детально.

По виду стационарное оборудование делится на несколько групп:

монтажные пилы;
абразивно-отрезные устройства;
правильно-отрезные устройства.

Выбор конкретной модели определяется задачами производства. Чтобы пользователь не ошибся с вложением средств (ведь машина отрезная стоит немало), далее самые популярные виды рассматриваются более подробно.

Правила работы с оборудованием

Чтобы дисковая пила по металлу служила долго, важно верно подобрать рабочий элемент. Выделяют две группы дисков:

абразивные (произведены из стекловолоконной сетки, подходят для резки черных металлов);
алмазные (основа — сталь, на торце — абразивная масса из алмазной крошки; ими режут твердые сорта стали).

Ниже приведены ключевые принципы работы со станками:

Заготовка плотно фиксируется в тисках/на рабочей поверхности.
Смена или первичная установка отрезного диска осуществляется при выключенном двигателе и полностью остановленном станке. Это же касается смены скоростей у устройств с ременной передачей.
Диски для работы с материалом должны подходить по размеру к данной модели.
Давление на заготовку осуществлять плавно, без увеличения усилия.
После завершения работы (разрезания заготовки) режущий элемент остается в нижнем положении, а после полной остановки диска — поднимается.

Краткий обзор отрезных станков по металлу, представленный выше, дает общее представление о продукции на прилавках, позволяя пользователю сориентироваться в стоимости. Очевидно, электрическая модель предпочтительнее, чем ручная, и маятниковый инструмент с рычагом отнимет меньше сил на работу, чем углошлифовальная машинка. Поэтому начинающему мастеру есть смысл подробнее ознакомиться с упомянутыми моделями.

Makita, Bosch, Sturm, Интерскол — производители, чья пила монтажная пользуется спросом на рынке РФ. Среди более габаритных устройств для производственных целей лидирует отечественный изготовитель – отрезные машины СМЖ, СПР и другие являются отличными и долговечными помощниками на производстве.
