Отвал для мотокультиватора своими руками

Как сделать отвал для мотоблока своими руками?

Лопата для мотоблока – это один из наиболее простых вариантов отвала, однако это не значит, что на ее изготовление потребуется 30 минут времени и минимум подручных материалов. Напротив, если вы хотите сделать лопату на мотоблок, вам потребуется тщательно подготовиться и заранее приобрести все необходимые инструменты и материалы.

Для того чтобы самодельный отвал получился как можно более качественным обязательно изучите чертежи. Они подскажут вам размеры и порядок крепления элементов приспособления для расчистки.

После детального изучения чертежей подготовьте все необходимое оборудование и материалы. Для работы вам понадобится:

жестяные листы, толщиной не менее 3 мм. Размеры листов должны составлять 85 x 22 x 45 см;
1 металлическая стойка – для этого подойдет стальная труба;
4 ребра жесткости, толщиной около 4 мм;
полоса из стали такой длины, чтобы ею можно было охватить отвал. Толщина полосы должна составлять не менее 5 мм;
2 проушины для крепления тяги отвала;
набор шайб и гаек;
квадратная труба, сечением 4×4 см и длиной 1 м;
комплект сверл, диаметром 5–6 и 8–9 мм;
плоский кусок резины;
2 штанги, длиной 52 см каждая;
1 лист стали, толщиной 10–12 мм с размерами 60 x 60 см;
аппарат для сварки;
болгарка с дисками для резки стали;
перфоратор или электрическая дрель.

Имея под рукой все вышеперечисленные материалы и инструменты, вам будет проще изготовить навесной снегоуборщик для мотоблока. Правильный порядок действий выглядит следующим образом:

В первую очередь сделайте заборный ковш. Для этого возьмите ребра жесткости и сварите с них каркас с тремя горизонтальными и четырьмя вертикальными направляющими .Далее нагрейте газовой горелкой стальные листы и аккуратно согните металл таким образом, чтобы он получил форму ковша. Готовый элемент приварите к каркасу из ребер жесткости. В итоге у вас должен получиться снежный отвал идентичный тому, что показано на фото;

Далее сделайте нож для уборки снега – этот элемент должен измельчать слежавшийся снег и усилить снегоочиститель на мотоблок. Чтобы изготовить нож, возьмите стальную полоску и просверлите в ней 3 одинаковых отверстия, диаметр которых должен составлять 5–6 мм. Дистанция между ними не должна быть меньше 10 см. Далее закрепите нож болтами, положив между ним и ковшом резиновую прокладку;
Следующим шагом станет изготовление и монтаж механизма крепления. Отрежьте кусок трубы, сечением 4×4 см и приварите его к тыльной стороне ковша примерно посередине элемента. В средней части трубки приварите деталь в форме полукруга – для этого возьмите толстый кусок стали. В полукруге проделайте 3 одинаковых отверстия, которые в дальнейшем понадобятся для вкручивания болтов;
Далее возьмите такой же кусок трубы и сделайте из нее держатель, напоминающий по форме букву «Г». Один из концов держателя аккуратно вставьте в одно из отверстий в полукруге, а второй конец надежно закрепите на раме мотоблока;
Регулировать высоту подъема ковша можно посредством двух болтов, вкрученных в поверхность имеющихся углублений в квадратной трубе. Более детально об изготовлении снегоуборочного отвала расскажет видео.

Сделав лопату на мотоблок для уборки снега нужно обязательно проверить работоспособность приспособление. В первую очередь протестируйте исправность механизма регулировки высоты отвала – это даст уверенность в том, что при уборке во дворе вы не повредите декоративное покрытие придомовой территории. Снегоуборочная приставка к мотоблоку не должна перевешивать сельскохозяйственную машину – если вы заметили, что центр тяжести агрегата и навесного оборудования нарушен, то обязательно закрепите в задней части мотоблока утяжелители.

Роторные снегоуборщики

Роторные снегоуборщики для мотоблоков различаются по типу привода: он может осуществляться либо через клиноременную передачу от вала отбора мощности, либо через шестеренчатый редуктор.

Для мотоблоков «Ока» МБ-1 и всех их модификаций производитель рекомендует использовать роторный агрегат с типом привода на клиноременной передаче.

Снегоуборщик роторный

Параметры такого снегоуборщика следующие:

может отбрасывать снег максимум на 5 метров;
способен убрать покров высотой до 25 см;
ширина колеи сгребаемого снега составляет 70 см;
скорость работы: 1 м/сек.

Особенности конструкции

Для начала определимся с самой конструкцией. Мотоблочная отвал лопата являет собой изогнутую рабочую поверхность, которая состоит из следующих элементов:

жесткой рамы;
ребер жесткости;
изогнутого стального листа толщиной 2 мм.;
пяток (2 шт.);
ножей (металлического и резинового).

Металлический нож используется при земляных работах, когда нужно разровнять грунт и т. д. В случаях, когда проводится уборка территорий от снега, мусора и т. д. используется резиновый нож (щадящий), который защитит и саму насадку от повреждения при контакте с твердым покрытием, и тротуар (плитка, асфальт, бетон).

Лопата-отвал

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

Лопата-отвал.
Ковш.

Лопата-отвал для мотоблока предназначается только для очистки территорий от мусора, снега, используется для разравнивания щебня, грунта и песка. Ковш с обоих торцов закрыт наваренными пластинами, поэтому кроме уже описанных действий, может еще использоваться для погрузки того самого песка, земли, снега, мусора и т. д.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:

Лопата к мотоблокуЛопата к мотоблокуКовш к мотоблоку

Особенности изготовления отвала для мотоблока своими руками пошагово

Отвал можно изготовить различными способами из разных материалов. Рассмотрим 2 самых популярных:

из стальной 200-литровой бочки;
из газового баллона;

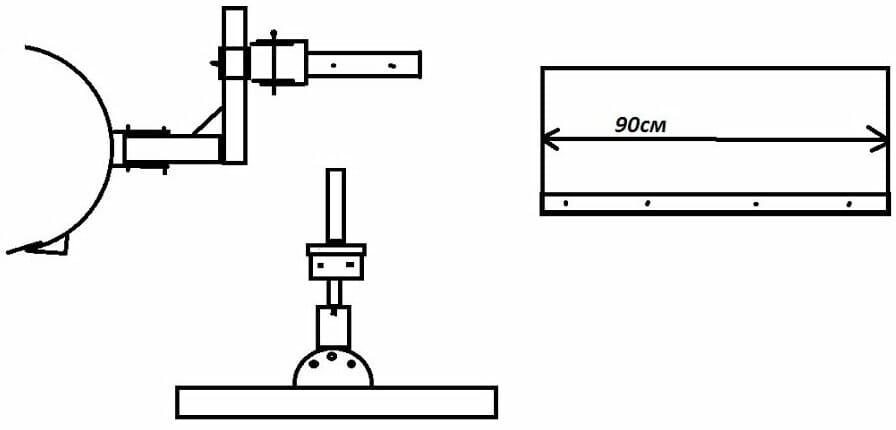

Чертежи с размерами

Отвал
Нож левый
Нож средний
Болт
Шайба 16.65Г.019 ГОСТ 6402-70
Гайка М16-6Н.5.019 (S24) ГОСТ 15523-70
Болт
Нож правый
Шайба 20.65Г.019 ГОСТ 6402-70
Гайка М20-6Н.8.019 (S30) ГОСТ 15523-70

Отвал из бочки

Давайте пошагово разберем, как сделать лопату на мотоблок, используя металлическую бочку:

Взять старую бочку на 200 л и срезать болгаркой крышку и дно.
На бочку нанести разметку так, чтобы получилось 3 одинаковых сектора по 120 гр. После этого разрезать ее болгаркой.
Два сегмента соединить торцами внахлест на 3 см при помощи сварочного аппарата. Далее необходимо усилить конструкцию. Для этого, оставшуюся часть бочки разрезать болгаркой на полосы. По одной полосе прикрепить по бокам лопаты, остальные распределить равномерно по всей длине рабочего органа. Также можно использовать профильную трубу.
Для защиты рабочей поверхности отвала в нижней его части устанавливается нож. Для этого потребуется металлическая полоса длиной одинаковой с захватом лопаты, шириной 100 мм и толщиной 5 мм. С помощью электрической дрели сделать в ноже отверстия диаметром 5-6 мм с интервалом 100-120 мм для монтажа резиновой полоски.
Установить резиновую полоску на нож. Ширину выступающей части лучше делать от 3 до 10 см. Лента должна быть съемной, чтобы можно было использовать отвал для работы с сыпучими материалами.
Далее делаем крепление лопаты к мотоблоку. Из листового железа изготовить П-образную деталь (можно взять подходящий швеллер).
В получившейся П-образной детали сделать несколько отверстий для выставления требуемых углов поворота лопаты. Также делаем отверстия для крепления металлического профиля квадратного сечения.
Приварить получившуюся деталь в центре рабочего полотна.
Теперь необходимо сделать адаптер. Взять еще один отрезок трубы квадратного сечения и сделать из него Г-образную деталь. Короткая сторона этого адаптера крепится к П-образной детали, а другой конец трубы при помощи болтового соединения крепится на раме мотоблока.
Для настройки высоты отвала, приварить две проушины к нижнему профилю (который соединен с поворотным сектором) и металлическую пластину к верхнему (который фиксируется на кронштейне мотоблока). В пластине сделать отверстие под болт. Взять отрезок трубы, и просверлить отверстие. Один конец этой трубы будет соединяться с нижней трубой болтовым соединением, а на другой конец приварить болт или стержень с резьбой. Продеть болт в отверстие металлической пластины, сделать рукоятку.
Лопата на мотоблок для уборки снега своими руками готова.

Следует учитывать, что толщина стенок бочки маленькая. Такой отвал лучше использовать для уборки недавно выпавшего снега, который еще не успел слежаться и не покрылся ледяной коркой.

Отвал из газового баллона

Используя баллон, мотокультиватор — снегоуборщик изготавливается аналогичным способом, как и из бочки с небольшими отличиями. Порядок сборки:

Спустить из баллона излишнее давление.
Отрезать с торцов баллона крышки таким образом, чтобы ширина получившейся трубы была равна 1 м.
Эту трубу разрезать вдоль на две одинаковые части.
С помощью сварки скрепить 2 части так, чтобы по высоте отвал получился около 700 мм.
Изготовить сцепку.

Так как стенки баллона достаточно прочные (толстые), то их дополнительное укрепление не требуется. С таким отвалом мотоблок сможет работать с утрамбованным снегом, выравнивать поверхность, передвигать песок и щебень не боясь повредить рабочую поверхность лопаты.

Особенности

Отвал – это разновидность навесного оборудования для любых мотоблоков, которая призвана выполнять следующие функции:

расчистка снежных завалов около трасс и дорог;
уборка дворовой площади;
выравнивание грунтов;
очистка тротуаров;
сгребание-разгребание мусора.

Если отвал изготовлен в виде ковша, то в дополнение ко всему вышеперечисленному, он осуществляет погрузочные работы.

Отвалы имеют простую конструкцию и отличаются небольшим весом. В зависимости от особенностей мотоблока, отвал может фиксироваться к передней части механизма либо сзади в случае, если рулевая колонка мотоблока имеет свойство поворачиваться на 180 градусов.

Отвалы могут быть регулируемыми и нерегулируемыми. Первые считаются универсальными. Они позволяют задавать любой угол атаки: наклон вправо, наклон влево. Возможна и прямая установка. Во втором случае навесы можно фиксировать только в одном положении. Дальнейшему изменению оно не подлежит.

Как правило, отвалы комплектуют самыми разнообразными насадками и приспособлениями:

ножами-насадками, которые предназначены для разравнивания земли;
резиновыми деталями, которые используются для эффективной уборки снега.

Для производства отвалов не используют пружины и поворотно-подъемные механизмы, поэтому стоимость оборудования является доступной для большинства домовладельцев. В районах, где снега обычно ложатся толстым пластом, можно вместо обычных колес использовать грунтозацепы. В этом случае перемещение по заснеженному участку будет более легким и свободным.

Самодельные отвалы

Сейчас многие предпочитают жить в собственных домах, и соответственно прилегающая территория занимает большую площадь. Для работы на приусадебном участке приобретаются мотокультиваторы, мотоблоки и мини-трактора.

Зимой уборка снега превращается в соревнование кто кого победит. И хозяева, обладающие моторизированной техникой, предпочитают убирать снег с ее помощью. Навесное оборудование на мотоблок стоит не дешево, поэтому умельцы предпочитают изготавливать его самостоятельно.

Широко распространен мотоблок отечественного производства «Нева». У него есть штатные места для навешивания приспособлений и резиновые колеса, которые приспособлены для езды по рыхлому снегу. Большинство самодельных отвалов изготавливались под Неву.

В интернете можно найти множество описаний и чертежи лопаты для мотоблока своими руками. Но перед изготовлением следует ознакомиться с характеристиками отвалов. Состав изделия:

исполнительный (рабочий) орган;
механизм поворота;
кронштейн крепления.

Углы поворота:

Поворот лопаты в сторону позволяет удалять снежную массу во время движения. Перейдя на сайты для мастеров-любителей, можно найти множество информации о том, как сделать отвал для мотоблока своими руками.

Отвал из баллона

Одним из подручных материалов для изготовления отвала считается газовый баллон. Его высота чуть больше метра, а рекомендованная ширина лопаты 1000 мм. Работы по изготовлению протекают в следующей последовательности:

С баллона стравить избыточное давление, если таковое было.
Обрезать с обоих сторон крышки так, чтобы ширина получилась равной метру.
Разрезать получившуюся трубу вдоль на две половины
При помощи сварочного аппарата соединить эти две половины так, чтобы высота отвала получилась около 700 мм.
Кронштейн для крепления изготавливается следующим образом. Из толстого металла вырезать косынку. В ней просверлить несколько отверстий, чтобы поворачивать лопату в разные стороны. К косынке приварить кусок трубы.
Полученное устройство приварить к лопате на высоте расположения кронштейна на мотоблоке.
Установка производится посредством толстого пальца.

Толщина баллона достаточная и усиления не требуется. Но можно нижнюю часть можно оборудовать плотной резиной, которая будет удалять рыхлый снег и не портить уплотненную дорогу. Для этого нужно взять жесткую резину от роторного конвейера.

Ширина резинового полотна 100−150 мм. В отвале электродрелью просверлить отверстия для закрепления резины. Чтобы надежно закрепить полотно необходима металлическая полоса 900х100х3 мм. В полосе и в полотне просверлить отверстия предварительно разметив по отвалу. Закрепить при помощи болтов.

Отвал из листовой стали

Некоторые мастера предпочитают пользоваться новым материалом, а не б/у элементами. Так можно изготовить самодельную отвальную лопату из стального листа толщиной 3 мм. Для усиления конструкции взять полосовую сталь толщиной не менее 5 мм.

Раскрой материала производится по чертежам. Полотно самой лопаты имеет четыре части: лобовая, нижняя и две боковые. Сваренная конструкция нуждается в усилении. Для этого в вертикальном направлении привариваются элементы, вырезанные из пятерки.

Далее, изготавливается поворотный механизм. Он представляет из себя ухо с отверстием для оси. Ухо приваривается к уголку, который крепится к отвалу. Ось закрепляется на одном конце трубы, а вторым концом фиксируется на мотоблоке. Требуемый угол поворота фиксируется пальцем (шкантом).

3 мм — толщина небольшая, поэтому требуется усиление. Вырезать из 3 мм листа полосу 850х100х3. Закрепить можно болтовым соединением, но придется сначала сверлить или прихватить полосу сваркой.

Как видно, для проведения работ понадобятся:

рабочий материал;
болгарка с дисками;
электродрель со сверлами;
болты с гайками;
сварочный аппарат с электродами;
гаечные ключи;
круглая или профильная труба.

Если вы имеете определенные навыки, работа не вызывает затруднений. А полученной конструкцией можно пользоваться не только зимой, но и летом. Выровнять площадку после строительных работ, разровнять место для детской песочницы и многое другое. Какую конструкцию выбрать — решать вам.

Разновидности плугов

Мотоблоки комплектуются тремя видами запашников:

состоящих из одного или двух корпусов;
оборотными;
ротационными.

Однокорпусные модели имеют наипростейшую конструкцию, состоящее из одного ножа. Использовать такой распашник следует на легких почвах садовых участков. Если угодье, которое вы хотите обработать является целиной, то такой тип пахотника не справится с задачей. Вам понадобится металлоконструкция большей мощности.

Двухкорпусный рало состоит из двух рам с режущими элементами. Он способен вспахивать твердые виды почв и без труда обработает целину. Агрегат единовременно вспахивает и боронит почву. На выходе получается качественно обработанная пашня.
Поворотные или оборотные модели получили свое название из-за способности переворачивать землю. Режущий элемент сохи загнут сверху, что при работе позволяет перекапывать грунт. Таким приспособлением можно обрабатывать твердые пашни.
Ротационный тип отличается тем, что состоит из нескольких изогнутых ножей расположенных на оси. За счет работы техники тесаки вращаются по оси, тем самым рыхля почву. При работе техники человек не испытывает физической нагрузки, а земля обрабатывается вглубь примерно на 25 см.

Такую модель зачастую применяют дачники для обработки корнистых участков почвы. За счет смены направления агроном без труда сможет вспахать сложные по форме участки земли. Агрегат подходит для более мощных мотоблоков.

Сборка однокорпусного плуга

Самым простым, но в то же время и эффективным самодельным аппаратом можно считать однокорпусный плуг. Многим, кто задумывался над вопросом, как сделать плуг для мотоблока своими руками, будет интересна именно эта модель, поскольку её самостоятельная сборка осуществляется легко. Для его производства не нужно иметь специальных инструментов. Достаточно будет стандартного набора приспособлений начинающего мастера.

Изготовление лемеха

Как показывает практика использования лемехов, такую деталь периодически перед эксплуатацией необходимо снимать и подтачивать для лучшей работы. Для того чтобы лемех был эффективным в работе, при его изготовлении следует использовать сталь 9ХС, которую применяют для производства циркулярных пил. Альтернативным вариантом будет сталь 45, но её нужно будет дополнительно закалять. Не запрещается также использование обычной стали, которая не поддаётся закалке, например, Ст. 5. Но для нормальной работы её необходимо тщательно выстукать молотком и заточить.

Производство отвала

Выбор материалов и производство отвала является одним из самых важных этапов при изготовлении конструкции на ровне с лемехом. Отвал можно сделать из разнообразных материалов и методов. Для того чтобы будущий владелец аппарата мог подобрать подходящий именно под его почву, нужно рассмотреть все популярные варианты.

Отвал можно изготовить следующим образом:

Используется 3−4-миллиметровый лист стали. Для получения нужной изогнутой формы отвала предварительно покупаются гибочные вальцы. Для начала из листа стали вырезают необходимую форму, а потом пропускают через вальцы и придают ему нужную форму. Если после вальцовки форма не соответствует в точности схеме модели, то подровнять её следует молотком.
Отвал можно сделать из трубы диаметром 50−60 сантиметров и толщиной стенки в 4−5 миллиметров. Перед работой нужно создать шаблон отвала из бумаги. Угол наклона приблизительно должен составлять 22−32 градуса. Контур надреза обрисовывается карандашом и вырезается газовой горелкой. После этого зачищается крупнозернистой наждачной бумагой или болгаркой. При необходимости форма с лёгкостью исправляется с помощью молотка.
Для изготовления самодельного отвала можно использовать шаблон покупного плуга. Например, вырезать форму из стального листа, приложить к отвалу. Нагревая лист, придаётся одновременно нужная форма по матрице.

Финальный этап сборки

Для тех, кто интересовался как сделать отвал для мотоблока своими руками опытные мастера рекомендуют перед началом установки использовать макет из твёрдого картона. Склеивать детали нужно под определёнными углами. Если с картонным образцом всё в порядке, то можно по нему начинать сборку металлической конструкции. Идеальная толщина металла для такого плуга 3 миллиметра.

Для скрепления всех деталей между собой нужно иметь минимальный опыт работы со сваркой, и непосредственно сам аппарат. Сперва необходимо взять стальной лист полметра в ширину и в длину. Устанавливаем клинья на лист стали под углом 25 градусов. Потом монтируем лемех, приваривая его к листу в двух местах. К лемеху прикрепляем вертикально бортовой щиток. Он должен находиться выше лезвия на 1 сантиметр для того, чтобы почва могла спокойно подрезаться. Щиток к лемеху монтируется прихватками. После присоединения отвала должна получиться цельная конструкция. Угол между лемехом и отвалом должен быть в пределах 6−8 градусов.

Дальше нужно разобраться с особенностями крепления лемеха. Если после крепления всех деталей какие-то углы не будут соответствовать рекомендованным, их необходимо подогнать под нужные молотком. После подгонки отвала и лемеха, они привариваются, а после этого отвал прикрепляется с помощью прихваток с боковым щитком.

Боковой щиток для начала необходимо сварить с опорной планкой, а потом пластиной, которая находится в основании. После этого к ней нужно приварить лемех упорным уголком. Всю конструкцию тщательно осматриваем и измеряем всё ли правильно прикреплено относительно шаблона, а тогда намертво привариваем все соединения и швы. Только после этого можно отсоединять от вспомогательного листа. Дальше необходимо с помощью болгарки зачистить все соединения. Те части, которые непосредственно будут контактировать с почвой, необходимо зачистить, загрунтовать и покрасить двойным слоем. Остальные части можно красить одним слоем.

Конструкционные особенности устройства

Снегоочистительные лопаты без особых усилий навешиваются на любые типы техники, серьезно убыстряют и упрощают процедуру очистки снега. Всякое снегоуборочное снаряжение для многофункционального агрегата включает в себя 3 базовые детали: снегоочистительную лопату, механизм регулирования угла поворота снегоотвала и модуль крепления, удерживающий снегоотвал на раме агрегата.

Существует ряд конструкций фабричных лопат, входящих в состав навесного снаряжения, однако, подобное устройство для мотоблока можно соорудить своими руками, тем более что в глобальной сети на данную проблему имеется множество разнообразных сведений и чертежи.

Отвал – это составная часть навесного снаряжения, применяемого вместе с мотокультиватором. С его поддержкой можно облегчить такие обыденные работы на собственном участке земли как сбор мусора летом, зимой – очистка снега, кроме того, разравнивание поверхностного слоя земли и ее транспортировка с одного участка на второй. Снегоотвалы бывают различных вариаций, но в общей своей массе наделены одним принципом функционирования и конструкции. В основном они имеют ряд стандартных рабочих позиций.

Это почти всегда 3 нижеприведенных положения:

прямо;
в левую сторону (с поворотом на 30°);
в правую сторону (с поворотом на 30°).

Отвал относится к категории навесного оборудования. Крепят его на мотоблок любой марки. Однако размер ковша подбирают с учетом мощности агрегата. Если большую лопату прицепить на слабый мотоблок, его мотор во время работы перегреется, быстрее выйдет из строя.

Если внимательнее рассмотреть фото, самодельный отвал для мотоблока состоит из трех основных частей:

ковш для чистки снега;
основная рама навесного оборудования;
регулировочный узел угла поворота ковша.

Отвалы заводского изготовления имеют аналогичное устройство.

Важно! Применять отвал можно не только с мотоблоком. Навесное оборудование используют с мини-тракторами, крепят даже на легковой автомобиль

Ковш или лопата является основным рабочим узлом. Выгнутая форма позволят осуществлять захват большого количества снега. Однако толкать его перед собой мотоблоку сложно, когда приходится расчищать заносы большой толщины. Уменьшить нагрузку на двигатель позволяет регулировочный узел, соединяющий лопату с рамой навесного оборудования. Он имеет три положения выставления ковша:

поворот влево;
поворот вправо;
прямо.

Первые две позиции дают возможность сдвигать захваченный снег влево или вправо. Мотоблоку не приходится толкать перед собой большую массу. Обычно угол поворота лопаты не превышает 30 о. В позицию «прямо» ковш устанавливают, когда убирают тонкий слой снега или расчищают участок, где нет возможности сдвигать его в сторону.

Принцип работы со снегоотвалом для мотоблока

Отвальную лопату мотоблока перед выполнением своих функций необходимо правильно установить. Она руками поворачивается в правую сторону либо в левую сторону на угол до 30°. Процесс регулирования положения заканчивается установкой подходящего угла и фиксацией лопаты в избранном расположении при помощи шплинтов. Площадь захвата снегоотвала для мобильного силового агрегата обычно составляет один метр (отдельные модификации могут иметь иные значения) при толщине материала лопаты от 2 до 3 мм. В промышленных условиях данные приспособления производятся из стали высокого качества.

Читать также: Доклад о профессии токарь

Лопата отвал для мотоблока своими руками

Размер нашей лопаты отвал для мотоблока будет составлять 850х220х450мм. Сама лопата отвала изготавливается из стального листа толщиной 2-3 мм. Стойки, расположенные внутри, изготовлены из листа толщиной 3-4 мм и служат в качестве ребер жесткости.

В них по месту сверлятся отверстия для крепления отвала к штангам с учетом строго вертикального расположения отвала по отношению к передней части мотоблока.

1 – лист отвала (жесть);
2 – стойка 4шт (ребра жесткости);
3 – нижний лист отвала (жесть);
4 – нож;
5 – проушина крепления тяги.

Кронштейн для закрепления отвала устанавливается на лапах мотоблока, к которым прикреплено и основание передней откидной опоры мотоблока, причем используются те же болты М10. С кронштейнами болтами М8 с барашковыми гайками скрепляются штанги длиной 520 мм, которые присоединяются к ребрам жесткости отвала.

Во внутренних ребрах жесткости (стойка хтолщиной 3-4 мм) просверлены отверстия для скрепления отвала со штангами таким образом, чтобы отвал располагался в вертикальном положении по отношению к мотоблоку. Отвал дополнительно зафиксирован на мотоблоке посредством двух регулировочных тяг: в нерабочем положении они дают возможность разгрузки кронштейнов. С нижней частью отвала болтами скреплен нож размерами 3х100х850 мм.

1 – отвал;
2 – штанга;
3 – кронштейн;
4 – тяга.

Дно отвала обшивается жестью для предотвращения зарывания его в землю. Ширину (глубину) дна, можно выполнить меньшей, чем показано на чертеже. С высотой отвала в 450мм и глубиной в 220мм он больше похож на ковш.

Взятие за основу этих рекомендаций и экспериментирование с размерами поможет сделать лопату-отвал для разных мотоблоков: Нева, Салют и др. Тогда снегоуборка мотоблоком станет для Вас легким и приятным делом.

Изготовление лопаты без подъёмного механизма

Конструкция навесного оборудования будет намного проще, если раму отвала зафиксировать в одном положении, а вот отвал минитрактора может вращаться влево и вправо.

Фиксация навески выполняется таким образом:

Железный диск с диаметром 15 сантиметров приваривается к лопате;
На диске просверливаются несколько отверстий для удобного использования. Оптимально – три отверстия;
Для фиксации лопаты в отверстия вставляют Г-образный штырь для удерживания всей конструкции;
К ковшу крепится удлинённая ручка;
Болты на конструкции подтягиваются и фиксируются;
Готовую конструкцию окрашивают.

Готовая самодельная навеска может не только убирать снег. В летний период минитрактор с отвалом может использоваться в качестве бульдозера для разравнивания почвы. Лопата может быть заменена щёткой для уборки территории. Принцип работы заводских отвалов-лопат такой же, но их конструкция не усилена, потому не может похвастаться надёжностью и прочностью.

Конструкция такого навесного устройства отличается простотой в сборке и применении. Также можно сделать сцепление на минитрактор своими руками и другие узлы при наличии необходимых материалов, подробном изучении чертежей и видео-инструкций.

Изготовление отвала из отрезка трубы

Лопата отвал для чистки снега на мотоблок может быть изготовлена из отрезка стальной магистральной трубы большого диаметра (см. фото). На видео показано, как из обычного куска металлолома с применением подручных заготовок и инструментов, найденных в гараже, можно сделать функциональное навесное оборудование для уборки снега.

Выровнять края трубы, срезав неровности болгаркой.
Зачистить кромку, а также внутреннюю и внешнюю поверхность будущей снеговой лопаты.
Для изготовления крепления используются: шестеренка от привода мотокультиватора, болт длиной 200 мм с контргайкой и отрезок толстостенной стальной трубы. В качестве поворотного устройства взят карданный вал, который будет крепиться к самодельному переходнику от вала отбора мощности мотоблока. В видео подробно показаны этапы изготовления.
Из плотной толстой резины толщиной 15 мм сделать «скребок», прикрутив вырезанные полоски к кромке отвала.
Для амортизации на поворотно-откидном механизме применены три мощные батутные пружины.
Для того, чтобы облегчить работу при снегоуборочной работе за мотоблоком, необходимо, чтобы лопата отвал была тяжелой. Если веса конструкции недостаточно, необходимо продумать противовес. В данном случае используются металлические «блины».

Особенности конструкции

жесткой рамы;
ребер жесткости;
изогнутого стального листа толщиной 2 мм.;
пяток (2 шт.);
ножей (металлического и резинового).

Стандартная лопата имеет ширину 100 см. и высоту 40 см.

Существует два типа мотоблочных отвалов, которые имеют некоторые визуальные отличия в своей конструкции:

Лопата-отвал.
Ковш.

Предлагаем посмотреть фото, где видно, чем лопата отличается от ковша:

Лопата к мотоблоку Ковш к мотоблоку

Тип установки относительно мотоблока

Благодаря относительной простоте конструкции, сравнительно небольшому весу (до 16 кг.) и большому функционалу выполняемых работ, отвалы могут крепиться как к средним, так и к тяжелым мотоблокам.

В зависимости от конструкции самого мотоблока, навес может присоединяться:

к передней части;
сзади моторизированного устройства, при учете того, что рулевая колонка последнего разворачивается на 180 градусов вокруг своей оси.

Расположение рабочего органа

Существует два типа отвалов:

регулируемые (поворотные);
нерегулируемые.

Поворотные отвалы — универсальные, так как позволяют выставить необходимый угол атаки:

правый наклон;
левый наклон;
прямая установка.

Нерегулируемые навесы жестко закреплены в необходимом оператору положении (прямо, право, лево) и регулировке не подлежат.

Предлагаем посмотреть видео работы мотоблока с использованием прямого и поворотного отвала:

Разновидности сцепок к мотоблокам известных брендов

Сцепка — это незаменимое устройство, идущее в комплекте с мотоблоком, которое позволяет агрегатировать различное навесное оборудование. В зависимости от марки мотоблока, его конструкции, изменяется и конфигурация самой сцепки. Кроме того, сцепки также бывают регулируемыми (угол атаки, горизонталь) и нерегулируемыми.

Существует несколько типов креплений:

Типы подъемного механизма

Подъемники позволяют поднимать и опускать рабочий орган (отвал для мотоблока), производить погрузочно-очистительные работы. Существует несколько разновидностей подъемников:

ручные, или механические (рычаг);
гидравлические (с использованием гидронасоса).

Отвал для мотокультиватора своими руками

Как сделать отвал для мотоблока своими руками?

Роторные снегоуборщики

Особенности конструкции
