Переделка блока питания шуруповерта на литиевые

Переделка шуруповерта своими руками

Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.

Аккумуляторный шуруповерт в разобранном виде

В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.

Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.

Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.

• В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
• Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
• Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
• Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.

Подключение к внешнему аккумулятору

Внешний аккумуляторный источник может быть повышенной емкости, необходимо подобрать подходящий по напряжению элемент. В основном используется аккумулятор от бесперебойного источника питания. Переделка не составит труда, не требует больших финансовых затрат.

Для переделки понадобиться провод сечением не менее 2,5 мм, длинной до 2 метров. Необходимо разобрать инструмент, удалить старые элементы аккумулятора, подключить провод к клеммам. Сделать аккуратное отверстие для провода питания, собрать переделанный шуруповерт и опробовать при работе.

Подключение к автомобильному аккумулятору

Подключение к автомобильному аккумулятору даст возможность работать автономно без электросети. Параметры шуруповерта могут быть от 10,8 до 14,4 вольта, заряженная автомобильная батарея способна выдавать в среднем 12,5 вольт напряжения. Для использования необходимо присоединить к шуруповерту два силовых провода с крокодилами.

Подключение к автомобильному аккумулятору

Переделка производится после операции разборки, затем подключения силовых проводов к проводам электропривода шуруповерта. При отсутствии паяльника возможно просто соединить скруткой, однако это не гарантирует надежного контакта. После соединения контактов, изолировать провода и опробовать инструмент при работе, подключив к аккумулятору.

Необходимые компоненты для переделки

Предварительно необходимо подобрать компоненты, которые помогут трансформировать шуруповерт. Состав определяется особенностями процесса, а именно пайкой, использованием специальных кассет либо точечной сварки. Кассеты применять не рекомендуется в виду их уязвимости к воздействию тока. В остальном список включает:

• аккумуляторы Li-ion18650;
• защитная плата или модуль, обеспечивающий равномерную нагрузку при зарядке;
• аппарат контактной сварки. Он предпочтительнее пайки, поскольку литиевые батареи чувствительны к нагреву и могут выйти из строя;
• провода сечением 0,75 мм², 1,5 мм², 2,5 мм²;
• термоусадка;
• отвертка;
• дисковый нож.

Батарейка должна соответствовать мощности старых компонентов в пропорции 1/3. Т.е. литиевый элемент является полноценной заменой 3-х никель-кадмиевых батарей. Обычно используют 3 шт. Li-ion вместо 10 Ni-Mh, что слегка снизит мощность агрегата. Можно установить 4 аккумулятора, но это сократит рабочий ресурс электродвигателя.

Что это такое?

Шуруповерт, устройство которого выполнено в соответствии со схемой питания от электросети напряжением 220 В, является одним из самых востребованных современных приспособлений.

Если не брать во внимание наружное оформление, все проводные и автономные шуруповерты по сути не отличаются друг от друга внешним видом: продолговатый корпус содержит соосно расположенные на общем валу электромотор и редуктор с последующим патроном, в котором закреплён рабочий инструмент (бит/сверло/насадка). К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт». Из рукоятки выходит кабель напряжения от розетки

Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима

Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима

К нижней задней части корпуса прикрепляют пистолетную рукоятку с клавишей «Старт». Из рукоятки выходит кабель напряжения от розетки. Обычно клавиша либо кольцо реверсивного направления вращения располагается на уровне редуктора смены скоростного режима.

По форме корпуса электрошуруповёрты подразделяются на несколько подвидов.

• Пистолетная. Это бюджетный вариант с корпусом, изготовленным из пластмассы. Патрон посажен непосредственно на вал электродвигателя, что говорит о том, что только мощность определяет качественный уровень функционирования инструмента. Недостатком является высокая температура корпуса, что позволяет использовать его только на протяжении короткого времени.
• Т-образный корпус характеризуется смещенной к середине корпуса рукояткой. Многими считается, что это минимизирует напряжение кисти руки, но это спорное утверждение.
• Сетевой шуруповерт-дрель – это классика. В основном такой корпус выбрали для профессиональных агрегатов. Их электромотор вращает биту более плавно, поскольку мощность вращения регулируется планетарным редуктором.

Такие устройства используют и в профессиональной сфере, и в быту, поскольку они очень функциональны. Сразу необходимо уточнить, что электрошуруповёрт может выполнять функции и дрели, и гайковёрта, но об этом речь ниже.

В сфере применения этот универсальный инструмент также можно распределить на типы.

• Хозяйственный. Другое название – бытовой, домашний. Этот тип является не самым мощным, но надёжным. Единственное замечание – он не подходит для длительного беспрерывного функционирования.
• Профессиональный, или строительный. Он помогает выполнять операции, которые требуют большой мощности и длительных периодов работы без перерывов. Эргономика этого типа шуруповёрта служит для длительного действия при условии, что мышцы руки не будут утомляться сверх меры. Такие шуруповерты обычно служат долгое время, но нуждаются в специальном хранении и уходе.
• Электрический (получающий электропитание от электрического разъёма). Его мощность варьируется в широких пределах, производители предлагают очень большой выбор самых различных моделей.

Может применяться в любой сфере. Наверное, это самый распространённый вариант, поскольку он удобен и не требует постоянных перезарядок аккумуляторов.

Порядок переделки

Разборка

Корпус шуруповерта, который необходимо разбирать для замены аккумуляторов, крепится винтами или клеем. В первом случае достаточно воспользоваться отверткой – процесс не займет более 5 минут. Если корпус приклеен – поможет молоток. Несколько интенсивных ударов в нижнюю часть около кромки разъединят шуруповерт, открыв внутренний отсек с аккумуляторами. Сам корпус при этом не повреждается, так как защита от ударов предусмотрена конструкцией.

Как выглядит разобранный корпус аккумулятора?

Вынув схему с аккумуляторами, обратите внимание на контактные пластины – они нужны для подсоединения новых батарей. Их можно открепить отверткой или плоскогубцами, но делать это нужно аккуратно, чтобы не повредить пластиковые элементы

Также рекомендуется сохранить штатный термодатчик и размыкатель. От них зависит работа зарядного устройства, если его не планируется заменять.

Следующий этап подразумевает пайку кабелей к плате стабилизации. Блок с аккумуляторами подсоединяется к защитному модулю через подготовленные провода с сечением 1,5 или 2,5 мм2

При подключении важно соблюдать схему:

• на плюс к контакту В+;
• на минус к контакту В-.

Кабели с остальных контактов аккумулятора присоединяются к зажимам В1, В2 и В3. Число соединений зависит от количества батарей. Не следует забывать и о технике безопасности – во избежание короткого замыкания плата стабилизации изолируется от батарей термоусадкой.

После пайки проводов к плате необходимо подсоединить блок питания. На самом модуле для этого предусмотрены контакты Р+ и Р-. От них кабели идут к соответствующим клеммам стандартной микросхемы.

Сборка

Схема подключения новых деталей.

После подключения новых аккумуляторов к схеме шуруповерта необходимо припаять провода к внутренним элементам устройства. Потребуются кабели с сечением 0,75 мм2, так как токи проводятся довольно большие. Провод с таким сечением хорошо выдерживает токи более 20 А при напряжении 12 В. В процессе пайки можно не волноваться о том, что аккумуляторам повредит перегрев – литиевые АКБ хорошо его выдерживают. Однако потребуется быстродействующий флюс, например глицериновый ТАГС.

Для большей надежности устройства можно пустить на контактные разъемы аккумуляторного блока толстые провода с сечением 1,5 мм2, особенно, если позволяет свободное пространство. Перед припайкой к ответным контактам также нужно использовать отрезки термоусадочной трубки. Она дополнительно изолирует плату от элементов батареи. В ином случае края пайки могут повредить конструкцию литиевого элемента и привести к короткому замыканию.

Заряжается обновленный шуруповерт штатным зарядником, если его замена не предусмотрена.

Переделка зарядного устройства

В случаях, когда стандартная зарядка не подходит к новым литиевым аккумуляторам по вольтажу и прочим параметрам, необходимо ее модернизировать. Переделать зарядное устройство шуруповерта для литиевых аккумуляторов можно, установив недостающие элементы контактной схемы. В их число входят: узлы остановки зарядки, защитные элементы и т.д. В целом ЗУ дорабатывается под основной параметр – выводной ток. Если зарядное устройство необходимо менять основательно, то дешевле и проще будет купить новое универсальное оборудование, которое автоматически рассчитывает ток и напряжение.

Переделка шуруповерта под литиевые батареи – это довольно простой процесс, не требующий наличия специальных знаний и умений. Нужно лишь знать базовые правила соединения контактов и уметь паять на начальном уровне

Не менее важно соблюдать технику безопасности, чтобы не повредить элементы шуруповерта. Также может потребоваться переделка зарядного устройства под новые характеристики аккумуляторов, но в большинстве случаев проще купить автоматическое ЗУ

Переделка аккумулятора шуруповёрта на литиевые батареи

Промышленность давно выпускает шуруповерты, и многие люди обладают старыми моделями с никель-кадмиевыми и никель-металлогидридными аккумуляторами. Переделка шуруповерта на литий позволит улучшить эксплуатационные характеристики аппарата, не покупая новый инструмент. Сейчас много фирм предлагают услуги переделки аккумуляторов шуруповерта, но сделать это можно и своими руками.

Переделка на литиевые аккумуляторы 18650

Никель-кадмиевые аккумуляторы обладают низкой ценой, выдерживают много зарядных циклов, не боятся низких температур. Но ёмкость батареи будет снижаться, если поставить ее на заряд, не дождавшись полного разряда (эффект памяти).

Литий-ионные аккумуляторы имеют следующие преимущества:

• высокая емкость, которая обеспечит большее время работы шуруповерта;
• меньшие размеры и вес;
• хорошо сохраняет заряд в нерабочем состоянии.

Но литиевый аккумулятор для шуруповерта плохо выдерживает полный разряд, поэтому заводские инструменты на таких аккумуляторах оснащают дополнительными платами, защищающими работу батареи от перегрева, КЗ, избыточного заряда во избежание взрыва, полного разряда.

Такие аккумуляторы можно просто заказать на алиэкспресс: Узнать цену на Aliexpress

При установке микросхемы непосредственно в аккумулятор происходит размыкание цепи, если неиспользуемая батарея находится отдельно от инструмента.

Сборка аккумулятора на литиевых элементах

Многие владельцы шуруповёртов хотят переделать аккумуляторы от них на литиевые аккумуляторные элементы.

На эту тему написано много статей и в настоящем материале хотелось бы суммировать информацию по этому вопросу.

Доводы «за»

Начнём с преимуществ:

• Энергетическая плотность литий─ионных элементов значительно выше, чем у никель─кадмиевых, которые по умолчанию используются в шуруповёртах. То есть, аккумулятор на литиевых банках будет иметь меньший вес, чем на кадмиевых при той же ёмкости и выходном напряжении;
• Зарядка литиевых аккумуляторных элементов происходит значительно быстрее, чем в случае Ni─Cd. Для их безопасной зарядки потребуется около часа;
• У литий─ионных аккумуляторов отсутствует «эффект памяти». Это значит, что их необязательно полностью разряжать перед тем, как ставить на зарядку.

Теперь о недостатках и сложностях литиевых аккумуляторов.

Доводы «против»

• Литиевые аккумуляторные элементы нельзя заряжать выше 4,2 вольта и разряжать ниже 2,7 вольта. В реальных условиях этот интервал ещё более узкий. Если выйти за эти пределы аккумулятор можно вывести из строя. Поэтому, кроме самих литиевых банок вам потребуется подключить и установить в шуруповёрт контроллер заряда-разряда;
• Напряжение одного элемента Li─Ion 3,6─3,7 вольта, а для Ni─Cd и Ni─MH это значение 1,2 вольта. То есть, возникают проблемы со сборкой аккумуляторной батареи для шуруповёртов с номиналом по напряжению 12 вольт. Из трёх литиевых банок, соединённых последовательно, можно собрать АКБ номиналом 11,1 вольта. Из четырёх ─ 14,8, из пяти ─ 18,5 вольта и так далее. Естественно, что и пределы напряжения при заряде-разряде также будут другие. То есть, могут возникнуть проблемы совместимости переделанной батареи с шуруповёртом;
• В большинстве случаев в роли литиевых элементов для переделки используются банки стандарта 18650. По размерам они отличаются от Ni─Cd и Ni─MH банок. Кроме того, нужно будет место для контроллера заряда-разряда и проводов. Всё это нужно будет уместить в стандартном корпусе АКБ шуруповёрта. Иначе работать им будет крайне неудобно;
• Зарядное устройство для кадмиевых аккумуляторов может не подойти для зарядки батареи после её переделки. Возможно, потребуется доработка ЗУ или использование универсальных зарядок;
• Литиевые аккумуляторы теряют работоспособность при отрицательных температурах. Это критично для тех, кто использует шуруповёрт на улице;
• Цена литиевых аккумуляторов выше кадмиевых.

Можно ли заряжать автомобильный аккумулятор от зарядки телефона или ноутбука

Не у всех дома есть дрель с ЗУ, которое не жалко переделать. Блоки питания смартфонов, ноутбуков и прочих устройств для АКБ не предназначены. Но в крайнем случае можно выбрать и такой вариант. Данный способ не следует применять многократно, так как велика вероятность, что зарядное устройство сгорит.

Напряжение на клеммах должно быть меньше напряжения на выходах ЗУ. К примеру, для АКБ 12 Вольт нужно выбирать зарядное устройство, у которого напряжение будет минимум на 2 В больше. Но у зарядки для смартфона этот параметр обычно не выше 6 Вольт, а у блока питания ПК — от 3,3, до 12V.

У зарядных устройств ноутбуков напряжение обычно выше, оно может составлять и 19 Вольт. Эти пригодятся автомобилисту при отсутствии оригинального ЗУ. При подключении может произойти короткое замыкание, в результате которого блок питания, АКБ или оба устройства выйдут из строя. Возможно, сработает защита, и ток просто не пойдет на аккумулятор. Однако эти ограничения можно обойти.

Схема подключения зарядки ноутбука к АКБ

Тогда подключают зарядку от ноутбука и отключают защитную систему. Для этого к плюсу и минусу АКБ подсоединяют провода. Затем проводки соединяют с зарядкой, также соблюдая полярность. Чтобы не создавать перегрузку, подключают лампочку от фары. Она возьмет на себя часть энергии от блока питания.

Зарядка АКБ от зарядного устройства ноутбука

Ознакомиться с характеристиками зарядников, пригодных для АКБ автомобиля, можно в таблице:

Альтернативные зарядные устройства для зарядки автомобильного аккумулятора
Вид	Напряжение	Сила тока	Совместимость с АКБ авто	Подходит ли для постоянного применения	Особенности подключения
Зарядка от шуруповерта	8-20 Вольт	2,5-2,7 А	Отлично подходит	Подходит	Требуется отключение защиты, возможно, перепайка
Зарядка от ноутбука	15-20 В	3,5-6,3 А	Возможна перегрузка	Не рекомендуется	Требуется отключение защиты путем подключения доп нагрузки
Блок питания ПК	0,3-12 В	3,16-7,9 А	Более длительный процесс зарядки	Не рекомендуется	Нужно отключить защиту, переключив провода
Зарядка мобильного телефона	5-12 В	1-2,1 А	Более длительный процесс зарядки	Не рекомендуется	Требуется отключение защиты путем подключения доп нагрузки
Оригинальная зарядка для АКБ	14,2-20 В	5 А

Полезное видео по теме:

Как найти показатель наибольшего тока в шуруповерте?

Переделка 12В шуруповерта на литиевые батареи подразумевает подсоединение устройства к лабораторному источнику питания с показателем наибольшего тока в 30 А. Регулятор ограничителя ставится на наибольшее значение. Создав уровень напряжения источника питания близким к номинальному показателю грядущего аккума, начинаем плавное нажатие на курок. Ток, который потребляется шуруповертом, подымется до отметки 5 А. Сейчас следует резко надавить на курок. Это закоротит цепь питания. Ток достигнет мощности 20-30 А. Вам, его показатель был бы еще выше, однако мощность источника питания не даст это зафиксировать. Это будет недолговременный ток нагрузки при резком нажатии на курок шуруповерта

Неважно какая модель такового устройства отреагирует аналогично

Дальше следует зажать наконечник шуруповерта тисками и пронаблюдать, до какого значения повысится ток употребления при режиме работы, когда в шуруповерте сработает трещотка. Показатель тока в данном случае растет до 10-12 А.

Так можно обусловиться с величиной тока нагрузки. При таких обстоятельствах он будет равен 5 А на холостом ходу и 30 А при резком начале, а при критической нагрузке составит 12 А. Изготовитель должен избрать литиевые ячейки, номинальный показатель тока нагрузки которых будет равен 10-20 А, а импульсный — 25-30 А.

Если аккумулятор неисправен: как сделать адаптер для шуруповёрта?

Есть два способа сделать адаптер: использовать старый аккумуляторный блок, ведь в нём уже есть разъём который подойдёт под шуруповёрт, или подсоединить провода напрямую в рукоять.

Подключив старый аккумуляторный блок

Подключение старого блока выполняется следующим образом:

1. Для начала потребуется разобрать аккумуляторный блок, для этого открутить винты как показано на рисунке.

2. Достать отслужившие никель-кадмиевые аккумуляторы.

3. Далее отделить их от контактов разъёма.

4. После этого припаять с помощью паяльника к контактным пластинам провода. Если его нет под рукой, достаточно примотать провода к контактам, после этого можно приступить к сборке.
5. Пластмассовую защёлку вместе с проводами поместить в разъём аккумуляторного блока, изнутри сделать отверстие для провода — можно использовать для этого кусачки или сверло.
6. Протянуть провод в отверстие и закрутить винты на место.

Подсоединяя провода напрямую

Подсоединение проводов напрямую к шуруповёрту выполняется так:

1. Чтобы подсоединить провода напрямую, нужно для начала разобрать шуруповёрт, то есть открутить болты, скрепляющие две половинки корпуса.

2. Рассмотреть соединения, найти плюс и минус, запомнить полярность подключения. Для удобства было решено удалить нижнюю широкую часть ручки.

3. Далее нужно присоединить провода, это можно сделать при помощи паяльника или старой доброй изоленты.

4. Главное, всё хорошо за изолировать, обмотать так, чтобы никакие металлические части не выступали, затем обмотать ещё раз, чтобы клеммы не соприкасались. Можно приступать к сборке.
5. Собрать корпус, повторив шаги разборки в обратном порядке.

6. И финальный штрих — обмотать провода на выходе из рукояти для дополнительной фиксации и изоляции.

Хотели узнать как сделать шуруповёрт напрямую от зарядки?

Поздравляем! Теперь, когда вы узнали, как переделать шуруповёрт в сетевой, вы сможете применить эти знания на практике

И неважно, заряжен ваш шуруповёрт или нет. Не придётся задумываться над тем, насколько хватит батареи

Удачи вам в переделке!

Основания и сложности переделки

Преимущества и недостатки LI Ion

Прежде всего, отметим, что старые никель-кадмиевые батареи вполне надёжны, недороги и могут работать в условиях низких температур, выдерживая большое количество циклов заряда-разряда. Однако они имеют одно нехорошее свойство, состоящее в постепенной потере ёмкости, если ставить их на зарядку, не дождавшись полного разряда (так называемый «эффект памяти»).

Необходимость в переделке шуруповерта на литиевые аккумуляторы 18650 объясняется рядом преимуществ последних, основными из которых являются:

• Большая емкость, позволяющая продлить время эксплуатации прибора;
• Заметно меньшие, чем у других батарей габариты и вес (фото ниже);

• Способность хорошо «держать» заряд, находясь не под нагрузкой;
• Отсутствие эффекта памяти, характерного для старых батарей.

Однако и у новых литиевых аккумуляторов имеется недостаток, заключающийся в ухудшении параметров при полном их разряде. При напряжениях более 4,2 и менее 2,7 Вольт они «чувствуют» себя не очень комфортно. Именно поэтому ещё при производстве эти изделия оснащаются встроенными контроллерами, защищающими их от КЗ, перенапряжений и глубокого разряда.

Обратите внимание! Встроенный электронный регулятор автоматически отключает их при размыкании питающей цепи, или когда аккумулятор шуруповерта находится вне отсека рабочего инструмента. Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах

Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами

Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах. Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами.

Проблемные места

Для реализации обозначенных выше преимуществ потребуется решить ряд вопросов, возникающих при переделке аккумулятора шуруповерта на li-ion, а именно:

• Рабочие габариты нового изделия, определяемые из его обозначения (диаметр – 18 мм, длина – 65 мм) не совпадают с размерами заменяемых элементов;
• Полноценная замена аккумуляторов возможна лишь при условии доработки батарейного отсека, позволяющей поместить плату контроллера и жгут соединительных проводов;
• При переделке также должна учитываться разность напряжений каждого из элементов сборного источника, состоящего из нескольких акб (1,2 Вольта у никель-кадмиевых против 3,7 Вольт у LI Ion).

Важно! С учётом данного обстоятельства необходимо заранее попытаться подогнать суммарное напряжение нескольких новых элементов под старое его значение (на рисунке ниже приведены никель-кадмиевые батареи). Никель-кадмиевые элементы. В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия

В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия

При этом важно соблюдать меру и просчитать экономическую целесообразность перехода на li ion 18650 (иначе модернизация может оказаться дороже самого инструмента)

Переделка шуруповерта на литиевые аккумуляторы 18650 14 В

При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.

Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.

При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.

Комплектация:

• Литий-ионные банки в количестве 4 шт.
• Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
• Термоклей, флюс для паяния ТАГС, припой.
• Термостойкий скотч;
• Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.

Порядок работы по переделке шуруповерта под 18650:

• Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
• Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
• Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.

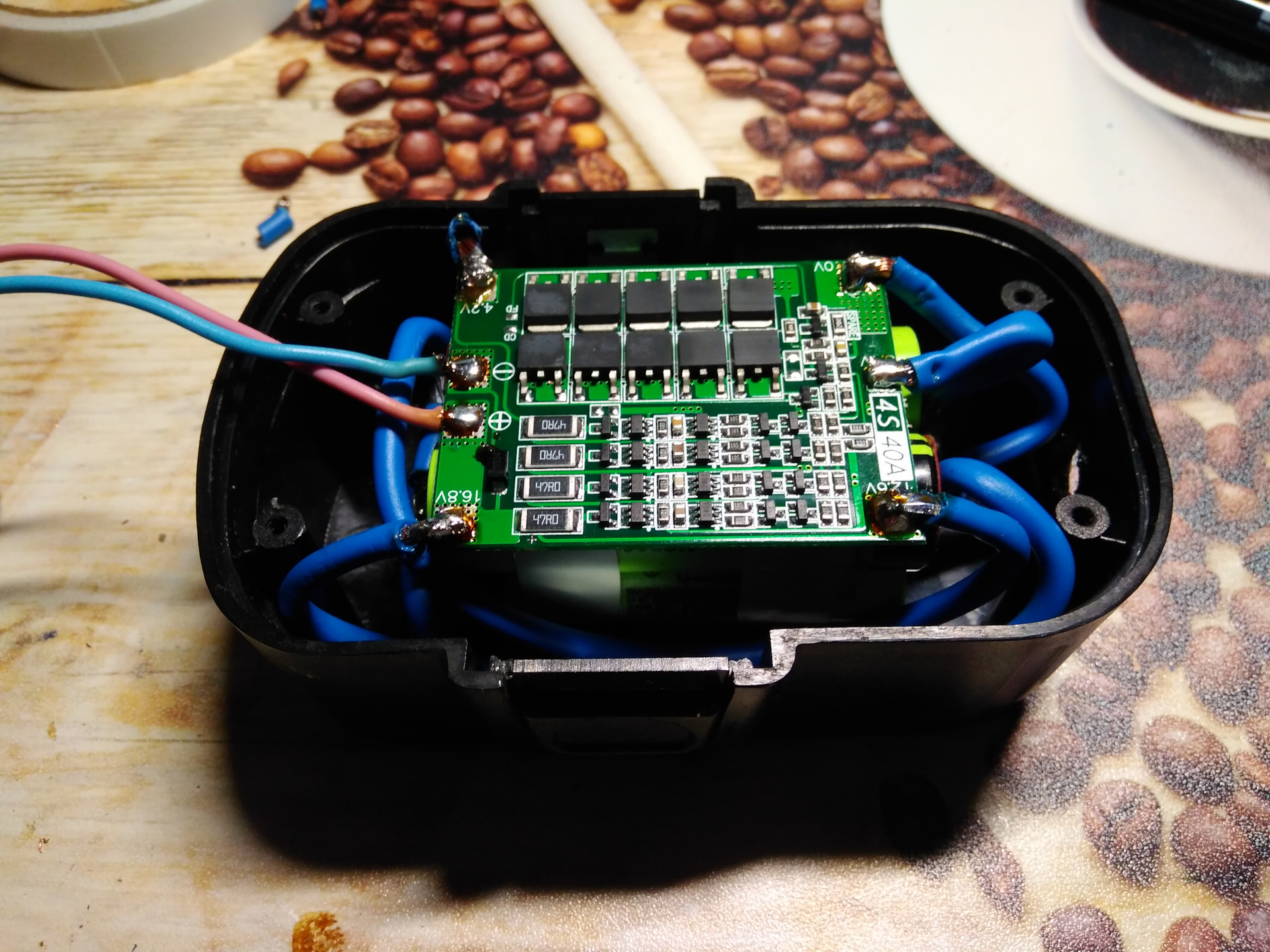

• Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
• Соединить сборку с выводами плюса и минуса.
• Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.

Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.

Определение неисправности аккумулятора

Вполне может оказаться, что у всей батареи неисправен только один элемент, а значит производить полную замену нет смысла, поэтому не поленитесь и проверьте каждую «банку» в ней.

Для такой проверки потребуется только обыкновенный  мультиметр. Изначально всю аккумуляторную батарею следует поставить на зарядку и дождаться пока она завершится, а после замерить уровень напряжения в каждом из элементов цепи и выявить,  где оно не соответствует номинальному. Именно эти элементы, скорее всего, подлежат замене.

Удостовериться в этом можно, если дождаться, когда батарея разрядится. Тогда производится повторная оценка уровня напряжения на каждой из банок. На неисправных элементах «проседание» уровня напряжения будет наиболее очевидным. И если такой элемент всего один, то гораздо проще заменить его.

В противном случае лучше будет просто отказаться от аккумулятора в пользу блока питания.
