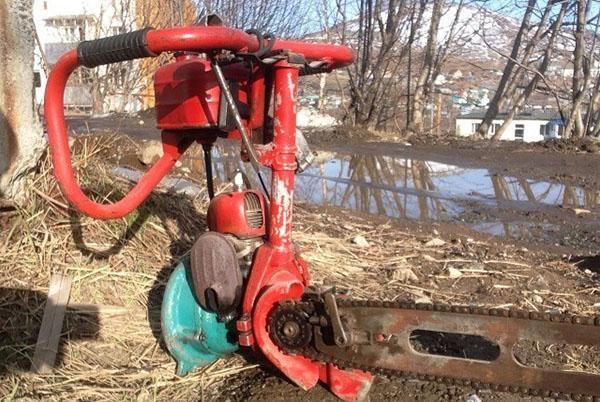

Бензопила Урал
С подробной информацией по эксплуатации бензопилы Урал можно ознакомиться, скачав инструкции представленные на сайте ниже.
Технические характеристики бензопилы Урал 2 Электрон
Сухая масса бензопилы без стартера, кг не более 11.6
Движение бензопилы при валке справа налево
Производительность пиления, см 2 с, не менее 100
Скорость резания при частоте вращения 6200+: 200 об/мин (расчетная), м/с 11
Взвешенное суммарное виброускорение на рукоятках бензопилы, м/с 2 , не более 13,67
Уровень звука дБА, не более 105
Габаритные размеры, мм длина 880, ширина 455, высота 460/500
Примечание — По заявкам потребителей бензопила может комплектоваться рамой из сплавов и стальной с соответствующим изменением массы и габаритных размеров
Двигатель
Рабочий объем цилиндра, см 3 109
Диаметр цилиндра, мм 55
Мощность двигателя после 25 часовой в эксплуатации кВт (л.с.), не менее 3,68 (5)
Частота вращения коленчатого вала максимальной мощности, об/мин 6200 ±200
Расход топлива на режиме максимальной мощности, г/кВт .ч. (г/л с. ч), не более 632 (465)
Регулировка карбюратора
Регулировка холостых оборотов двигателя бензопилы.
Регулировка производится изменением качества и количества горючей смеси, поступающей в цилиндр двигателя. Количество смеси изменяют винтом 3 (рисунок 1), ограничивающим поворот рычага управления дроссельной заслонкой 1 в сторону ее закрытия. Качество смеси изменяют винтом 1 (рисунок 2) карбюратора. При регулировке холостых оборотов двигателя следует руководствоваться следующими требованиями:
а) Двигатель должен устойчиво работать на холостом ходу, а пильная цепь не должна перемещаться по шине.
б) При работе двигателя не должно быть сильного дымления.
в) Двигатель должен иметь хорошую приемистость, т. е. при резком нажатии на рычаг управления дроссельной заслонкой он должен быстро набрать обороты.
г) Регулировку холостых оборотов рекомендуется выполнять в следующей последовательности: — пустить двигатель и прогреть его на малых и средних оборотах. Винтом 3 (рисунок 1) установить минимальные устойчивые обороты, при которых пильная цепь не перемещается по шине. Если двигатель сильно дымит (признак чрезмерно богатой смеси), то винт 1 карбюратора частично завернуть. При этом обороты двигателя повысятся, а дымность выпуска уменьшится; — после этого снова следует установить минимальные, устойчивые обороты двигателя, частично вывернув винт 3 (рисунок 1); — после данной регулировки необходимо проверить приемистость двигателя. Для этого резко нажать на рычаг управления дроссельной заслонкой на 2—3 с до упора. При этом двигатель должен быстро набрать обороты. Если двигатель глохнет или имеет «провал» мощности, т. е. медленно набирает обороты (бедная смесь), то необходимо винт 1 карбюратора частично вывернуть. Обороты двигателя уменьшатся. Для повышения оборотов холостого хода винт 3 необходимо частично завернуть. Снова проверить двигатель на приемистость; — по окончании регулировки винт 3 зафиксировать контргайками 2 (рисунок 1).
4.5.2 Регулировка двигателя на максимальную мощность
Данную регулировку следует производить после 25-часовой обкатки бензопилы в эксплуатации и после регулировки холостых оборотов двигателя. Регулировка производится винтом 2 (рисунок 2) карбюратора, путем забеднения или забогащения горючей смеси на рабочем режиме двигателя. При частичном завинчивании винта смесь забедняется, при вывинчивании — забогащается. Наивыгоднейшее положение винта 2 карбюратора определяется экспериментальным путем проверки работы бензопилы при пилении древесины. При этом следует руководствоваться следующими требованиями к работе бензопилы.
а) Двигатель бензопилы должен развивать мощность обеспечивающую высокую производительность пиления при умеренной дымности выпуска.
б) Двигатель бензопилы должен иметь хорошую приемистость, не должен перегреваться, сбрасывать обороты и останавливаться при пилении древесины (перегрев двигателя—признак чрезмерно бедной смеси и перегрузки двигателя). Из-за отсутствия опыта возможны случаи полной разрегулировки карбюратора, при этом бензопила перестает нормально работать, пуск двигателя затрудняется.
Регулировка карбюратора бензопилы Урал
◊ Регулировка холостых оборотов двигателя бензопилы.
Фото-4. Рычаг управления дроссельной заслонкой (вид снизу):
1-рычаг, 2-гайка, 3- винт
Регулировка производится изменением качества и количества горючей смеси, поступающей в цилиндр двигателя. Количество смеси изменяют винтом 3 (фото-4), ограничивающим поворот рычага управления дроссельной заслонкой 1 в сторону ее закрытия.
Фото-5. Органы регулировки и управления воздушной заслонкой
1- винт малого газа, 2- винт полного газа, 3- рычаг воздушной заслонки (показан в положении «открыто») Качество смеси изменяют винтом 1 (фото-5) карбюратора. При регулировке холостых оборотов двигателя следует руководствоваться следующими требованиями:
а) Двигатель должен устойчиво работать на холостом ходу, а пильная цепь не должна перемещаться по шине. б) При работе двигателя не должно быть сильного дымления. в) Двигатель должен иметь хорошую приемистость, т. е. при резком нажатии на рычаг управления дроссельной заслонкой он должен быстро набрать обороты г) Регулировку холостых оборотов рекомендуется выполнять в следующей последовательности: — пустить двигатель и прогреть его на малых и средних оборотах. Винтом 3 (фото-4) установить минимальные устойчивые обороты, при которых пильная цепь не перемещается по шине. Если двигатель сильно дымит (признак чрезмерно богатой смеси), то винт 1 карбюратора частично завернуть.
При этом обороты двигателя ПОВЫСЯТСЯ, а дымность выпуска уменьшится;
— после этого снова следует установить минимальные, устойчивые обороты двигателя, частично вывернув винт 3 (фото-4);
— после данной регулировки необходимо проверить приемистость двигателя. Для этого резко нажать на рычаг управления дроссельной заслонкой на 2—3 с до упора.
При этом двигатель должен быстро набрать обороты. Если двигатель глохнет или имеет «провал» мощности, т. е. медленно набирает обороты (бедная смесь), то необходимо винт 1 карбюратора частично вывернуть. Обороты двигателя уменьшатся. Для повышения оборотов холостого хода винт 3 необходимо частично завернуть. Снова проверить двигатель на приемистость;
— по окончании регулировки винт 3 зафиксировать контргайками 2 (фото-4).
◊ Регулировка двигателя на максимальную мощность
Данную регулировку следует производить после 25-часовой обкатки бензопилы в эксплуатации и после регулировки холостых оборотов двигателя. Регулировка производится винтом 2 (фото-5) карбюратора, путем забеднения или забогащения горючей смеси на рабочем режиме двигателя. При частичном завинчивании винта смесь забедняется, при вывинчивании — забогащается. Наивыгоднейшее положение винта 2 карбюратора определяется экспериментальным путем проверки работы бензопилы при пилении древесины.
При этом следует руководствоваться следующими требованиями к работе бензопилы. а) Двигатель бензопилы должен развивать мощность обеспечивающую высокую производительность пиления при умеренной дымности выпуска. б) Двигатель бензопилы должен иметь хорошую приемистость, не должен перегреваться, сбрасывать обороты и останавливаться при пилении древесины (перегрев двигателя—признак чрезмерно бедной смеси и перегрузки двигателя).
Из-за отсутствия опыта возможны случаи полной разрегулировки карбюратора, при этом бензопила перестает нормально работать, пуск двигателя затрудняется. Для восстановления нормальной регулировки необходимо винты карбюратора 1 и 2 (фото-5) установить в исходное положение следующим образом: а) винт 1 завернуть до упора и затем вывернуть на один оборот; б) винт 2 завернуть до упора и затем вывернуть на ½ оборота. После восстановления исходного положения регулировочных винтов произвести регулировку согласно описанным выше приемам. Продолжение статьи
https://youtube.com/watch?v=IZ8muDugeCg
Регулировки бензопилы Урал 2Т
Вопрос: Собрал бензопилу Урал 2Т Электрон. Заводится с пол оборота, работает на холостых идеально.
Цилиндр с поршнем оставил старый, только кольца поменял. Начинаешь давать полную нагрузку — сразу глохнет.
На верхушке поршня до первого кольца скол. Может из-за этого глохнуть?
Ответ: Если самодельная прокладка под цилиндром — возможно, перекрыт импульсный канал.
Как заглохнет, смотрите свечу — (переливает- недоливает). Попробуйте провести регулировку карбюратора.
Винт, который ближе к воздушной заслонке нужно выворачивать (против часовой стрелки) на 1/2 оборота.
Вопрос: Подскажите, как сделать регулировку бензопилы бензопилы Урал 2Т Электрон, и вообще что регулировать?
Работает только на больших оборотах, газ отпускаешь глохнет. Вообще, когда обороты чуть понижаешь, глохнет. Начинаешь газовать резко, тоже глохнет как будто захлёбывается.
Пробовал крутить карбюратор, не поддаётся, поставил прежнюю регулировку, снимал его, промывал, всё бесполезно.
И свечу новую поставил — не помогает. Завожу газу ей, сразу бывает не сразу заглохнет, потом всё равно глохнет. Подскажите, что ещё можно попробовать, в чём причина?
Ответ: базовые регулировки карбюратора: винт Х (тот что ближе к цилиндру) завернуть до упора и выкрутить на один оборот, винт Р — завернуть до упора и выкрутить на пол оборота, не поможет- смотреть состояние сальников и прокладок.
Вопрос: Перебираю старенькую б/п Урал. В сцеплении две пружины разбиты сильно, а целые разные по длине и диаметру проволоки.
Они должны быть одинаковые, или «включаться» по очереди?
Ответ: да одинаковые; — нет, работают одновременно, при установке желательно добиться максимально «одновременного срабатывания».
Вопрос: Собрал я свой аппарат б/п урал, но есть проблема — нет холостого хода, при работе дымит и всё время при второй попытке завести, то свеча мокрая, но сейчас куда-то пропала и искра.
Снял электронику, а там мокро от бензина, видимо когда менял сальник, не ровно сел. Как самому отрегулировать количество смеси и холостой ход?
Ответ: разобраться с сальником, устранить мокроту, иначе моторчик будет очень странно себя вести.
Дайте на холостом ходу полтора, для запуска будет достаточно, но сначала сальник.
Вопрос: Почему цепь не останавливается на холостом ходу?
Ответ: Причин несколько: Не отрегулированы холостые обороты, не отрегулирована муфта сцепления.
Вопрос: Подскажите, пожалуйста как правильно ставить поршень. Одну поршневую уже испортил, поставив поршень замками в сторону глушителя, то есть в сторону конуса, как по инструкции.
Пила Урал проработала два дня и сломалась, разобрал и увидел, что нет замка между кольцом, по моему он выгорел, так как направлен в сторону выхлопа.
Сейчас поставил новый поршень замками в сторону карбюратора, но пила отказывается нормально работать, рывки, стрельба и тому подобное.
Переставлял два магнето заводских и одно спаял сам результат тот же, два карбюратора результата не дают, сальники и прокладки все новые. Разбирал её раз двадцать, а причины нет.
Ответ: правильно, только это относится к верхнему замку, два замка никак не возможно установить в одну сторону.
При не правильной установке мотор не будет завивать мощность , тяжело заводится, работать не возможно. Я специально ставил для пробы.
Если 2 дня проработал то установлен правильно. ориентировка по установке поршня идет по верхнему стопору , он должен быть направлен в сторону конуса на коленвале.
Попробуйте использовать другой маховик, возможно магниты немного утратили свои свойства. Если стреляет в карбюраторе или в глушителе, то попробуйте заменить свечи.
Вопрос: как разобрать подпружиненную шину и вытащить звездочку? Не могу догадаться.
Ответ: Стачиваются две заклёпки по краям и вынимается весь наконечник со звёздочкой.
Вопрос: Пилил дрова и внезапно перестала крутиться цепь. Движок работает нормально. Причем от руки цепь прокручивается. Подскажите, пожалуйста. что делать и с чего начать?
Ответ: думаю смотреть надо редуктор и муфту сцепления.
Вопрос: Собрал пилу бензопилы Урал 2Т Электрон, завёл, настроил карбюратор, вроде работает, почти всегда заводится с одного рывка.
Я поменял только поршень и кольца, надо ли обкатывать по полной программе 4 заправки бачка на холостых или это перебор?
Пила на месте не стоит, брыкается, надо её поддерживать и поэтому сидеть ждать 4 бачка на холостых будет утомительно.
Да, ещё выявил вот что. У меня нет провода на «Стоп» поэтому глушу пилу, закрывая воздушную заслонку.
После этого заливает свечу и её надо выкручивать, протирать и продувать цилиндр. Можно ли глушить пилу, снимая колпачок со свечи?
Разбираем инструмент
Мы уже разобрались с тем, как работает бензопила. Регулировка карбюратора требует практически полной разборки инструмента. Так как во всех моделях карбюратор располагается в одном и том же месте, то и процесс разборки аналогичен для всех.
Первым делом необходимо открутить верхнюю пластмассовую крышку, которая держится на трех болтах. Затем снимаем поролон, который является неотъемлемой частью воздушного фильтра. На следующем этапе снимается шланг топливопровода и тяга привода. Остается лишь демонтировать наконечник тросика. После того, как топливный шланг снят, можно демонтировать сам карбюратор и приступать к его настройке. Если вам потребуется разборка, то складывайте все элементы конструкции в одно место, так как многие запчасти небольшие и могут с легкостью потеряться.
Модификации
За все время выпуска бензопилы, Дружба 4 не претерпела каких-то серьезных конструктивных изменений. Давайте посмотрим, какие незначительные изменения происходили в конструкции бензопилы:
- 1950 — 1960 годы. Первая конструктивная модификация касалась изменения варианта крепления ручек, их стали крепить к крышке вентилятора, в последующем крепление перенесли к хомуту, который соединял двигатель и редуктор.
- 1960 — 1980 годы. В это время на конвейер поступила и выпускалась 20 лет, модификация бензопилы под названием Дружба – 4А, которая имела два главных достоинства: контактное магнето и всем известный карбюратор КМП-100. В конце 80-х модификация бензопилы Дружба -4А снята с производства.
- Конец 1980-х годов. Выпуск модификации Дружба-4М Электрон. Впервые применено электронное зажигание.
- 1990-е года. Оснащение бензопилы современным (в то время) карбюратором КМП-100У. Изменения в пильной гарнитуре – использование цепей современного типа.
Многие путают и говорят, что на бензопиле Дружба 4 был произведен ряд других изменений, таких как, съемный стартер, разъемный картер и съемный цилиндр, однако они глубоко ошибаются. Все эти изменения были произведены на бензопиле Урал, основой которой послужила Дружба.
Это интересно: Как изготовить лестницу или стул-стремянку своими руками из дерева — чертежи, схема, фото
Принцип работы карбюратора
Независимо от компании изготовителя, принцип и порядок работы карбюратора движков внутреннего сгорания схож. Для смешения воздуха и горючего, карбюратор представляет устройство, включающий:
- воздушную трубку с сужением;
- систему подачи горючего;
- регулирующую воздушную заслонку.
Воздух под атмосферным давлением, пройдя воздухоочиститель, подаётся в зону сужения, где его расход регулируется перекрывающей сечение, плоской заслонкой. После сужения в трубе появляется разряжение. В итоге вакуум засасывает горючее из трубки топливоподачи, выход из которой регулируется топливной иглой, соединённой с поплавковой камерой жиклером. Устройство карбюратора бензопилы в принципе не отличается от других смесителей горючего движков внутреннего сгорания.
Принцип смешения заключается в регулировании воздушной заслонки, уровня поплавка, зависимо от степени разряжения. Открываем воздух – поступает больше горючего, движок наращивает обороты. Правильное соотношение горючей консистенции находится в зависимости от четкой регулировки карбюратора бензопилы. Если в горючем много воздуха, мощность падает, смесь именуют обеднённой. При недочете воздуха идёт большой расход горючего, неполное сгорание, нагар на цилиндре и выброс несгоревшего горючего. Это гласит, что смесь сверхнасыщенная.
Бензопила Урал по аннотации просит обкатку с применением обогащённой топливной смеси. Поэтому карбюратор с завода поступает с настройкой на период обкатки. При переходе на рабочий режим узел настраивают заново.
Признаки хорошей работы карбюратора бензопилы:
- двигатель работает ровно, напоминая по звуку четырехтактный;
- быстрый набор оборотов;
- на холостом ходу цепь не прокручивается.
Обкатка бензопилы
Перед началом стабильной эксплуатации необходимо провести обкатку бензопилы. Это работа на холостом ходу в течение некоторого времени. Обычно для приработки требуется истратить около 4 баков топлива. Для обкатки смешивают бензин и масло в пропорции 15 к одному. То есть, на 15 литров бензина берут один литр масла. Далее нужно продолжить обкатку, но уже в процессе работы инструментом. Около 25 часов не следует подвергать пилу сильным нагрузкам. Топливо заливаем такое же, что и при работе на холостом ходу. Карбюратор, двигатель, редуктор бензопилы «Урал» и прочие агрегаты должны быть подготовлены к длительной работе. После того как бензопила пройдет обкатку, в нее надо залить смесь бензина и масла в пропорции 20 к 1.
Обкатка бензопилы
Часто, после покупки нового инструмента возникает мысль – как обеспечить его максимально долгую службу без поломок и дорогостоящих ремонтов. Гарантировать такую работу поможет правильная обкатка бензопилы. Разобраться в том, что такое обкатка как делать ее правильно, и для чего она собственно нужна, поможет знание следующей информации:
Обкатка нужна для того чтобы минимизировать трение во внутренних узлах бензопилы. Более простыми словами — это значит, что все подвижные детали должны хорошо «притереться» друг к другу для их продолжительной и беспроблемной работы. В этот период пиле нужно задавать переменные нагрузки. А именно чередовать периоды работы в холостую с режимами минимальной и средней нагрузки.
Как правило, обкатку бензопилы производят следующим образом:
- Первых 5 – 6 часов обкатки нужно начинать работу пилой в холостом режиме. Это значит, что начинать пилить можно только предварительно разогнав цепь до определенных оборотов и тщательно дозировать усилие при работе с пилой. Только спустя несколько часов позволяется переходить от низких нагрузок к средним и обязательно чередуя их с режимом работы в холостую.
- Для лучшей приработки поршневой группы, в топливной смеси создается повышенная концентрация смазочного материала в соотношении с горючим, примерно 1: 15. Такая пропорция позволит внутренним узлам мотора максимально безболезненно приработаться друг к другу.
- Определяется, что для полноценной обкатки бензопилы достаточно выработать примерно 4 – 5 полных баков бензина.
Регулировка зажигания бензопилы Урал
В случае некорректной работы системы зажигания потребуется ее тщательная настройка.
При эксплуатации пилы следует учитывать, что магнето системы зажигания сохраняет нормальную работоспособность при температуре собственного корпуса не выше 80 градусов Цельсия. При выходе из строя магнето не ремонтируется, узел подлежит замене.
При замене магнето главное правильно совместить отметки на его корпусе с отметками на картере пилы. Так же следует знать, что появление искры на свече соответствует моменту, когда поршень мотора приближается к В.М.Т. на расстояние 3,66 миллиметра, что соответствует положению коленчатого вала, в позиции не доходя 29 градусов, до В.М.Т. Это положение и есть нормальным углом опережения зажигания.
Правила неопасной эксплуатации электрической дисковой пилы
При покупке данного электроинструмента следует обращать внимание и на критерий безопасности. Безусловно все добросовестные изготовители сходственного оборудования «пеленают» режущий диск защитным кожухом, тот, что может уберечь от попадания под режущее устройство пальцев, частей перчаток либо других материалов, сохранив здоровье своему обладателю.Кожух неизменно покрывает верхнюю часть диска, обращенного в сторону лица работающего с дисковой пилой человека, а нижняя часть «оголяется» только во время непосредственного распила.Первое качество охраны также сумеет предохранить лицо, корпус и другие части лица человека от сколов.Еще одна мера безопасности – охрана устройства от случайного включения
Только позже нажатия кнопки старта совместно с отключением данной опции пила начнет трудиться.Не следует бояться и заклинивая дисковой пилы, потому что фактически все современные изготовители в своем оборудовании предусмотрели сходственную вероятность, когда режущий диск перестает вращаться, но мотор не отключается, позже чего пилу дозволено вынуть из проблемного места распила и начать работу снова.
Совет 7: Как развести бензин для бензопилы
В большинстве случаев бензопила – это самая обычная цепная пила, оснащенная двухтактным мотором. Работает она на особой смеси, состоящей из бензина и масла, и добавляющейся в мотор. Нужно детально осветить вопрос, как разводить топливную смесь для бензопилы.
Обкатка новой пилы Дружба
Для заправки используется специальное масло для двухтактных двигателей и бензин марки АИ-92, АИ—95. Подготовьте топливную смесь из расчета масло/бензин 1 : 15. Обкатку бензопилы следует проводить, в соответствии с инструкцией по эксплуатации пилы Дружба, в два этапа. На первой стадии обкатки на холостом ходу должно быть выработано не менее четырех бачков топлива. После этого можно приступать к работе не перегружая инструмент.
На втором этапе пила должна отработать 25 часов в щадящем режиме. Лишь после этого можно снимать стопорное кольцо и приступать к полноценной эксплуатации.
Натяжка и смазка цепи
Производительность работы пилы и ее срок службы во многом зависит от правильного натяжения цепи и ее смазки.
- Наденьте цепь на шину.
- Установите шину на редуктор.
- Закрутите болты крепления, затем ослабьте их.
- В этом положении цепь должна провисать на 7-10мм.
- Зажмите болты крепления.
Бензопила Дружба 4 имеет систему автоматической смазки цепи. Залейте масло в бачок, на холостом ходу проверьте равномерность разбрызгивания масла.
Также, важно уметь заменять звездочку. Этот процесс состоит из следующих стадий:
- Демонтаж гарнитуры бензопилы, откручивание гаек крышки шины. Извлечение шины и цепи.
- Демонтаж воздушного фильтра.
- Выкручивание свечи при помощи универсального ключа, замена ее на стопор поршня.
- При помощи съемника сцепления, который монтируется в универсальный ключ, демонтируется муфта сцепления.
- Замена звездочки.
- Сбор в обратной последовательности.
Регулировка карбюратора
Часто бензопила Дружба заводится и глохнет, не заводится вовсе или расходует слишком много бензина. Одной из причин повышенного расхода топлива и неровной работы двигателя является неправильно отрегулированный карбюратор. Его регулировка не требует особых навыков и может производиться в домашних условиях.
Прежде чем приступать к разборке карбюратора, убедитесь в том, не залиты ли свечи топливной смесью – это довольно часто случается в агрегатах этого типа
Потом следует обратить внимание на бензоклапан и подогнуть его немного вовнутрь. Такая операция уменьшает количество, подаваемого топлива
Если двигатель по-прежнему работает неровно, приступаем к регулировке карбюратора:
- Закрутите топливный винт до упора.
- Отверните его обратно на три полных оборота.
- Заверните до упора воздушный винт.
- Отверните воздушный винт на два оборота.
- Проверьте уплотнения на герметичность.
Техобслуживание
Ежедневное обслуживание проводится до и после работы: проверяется работоспособность бензопилы Дружба, производится ее очистка от загрязнений. Плановые осмотры проводятся в случае появления сбоев в работе, мелких неисправностей, чтобы отрегулировать карбюратор бензопилы, заточки цепи и т. д.
Основные узлы бензопилы Дружба
После окончания активных работ необходимо законсервировать агрегат. Очистить его от грязи, высушить, смазать рабочие детали, чтобы не формировалась коррозия, накрыть и поставить в сухое место.
Расконсервация бензопилы Дружба
Тщательно очистите от заводской смазки наружные поверхности корпуса
Особое внимание уделите стартеру.
Выкрутите свечу зажигания, промойте ее в бензине, протрите чистой салфеткой, просушите и вставьте на место.
Регулировки бензопилы Урал Электрон
У меня нет провода на «Стоп» поэтому глушу пилу, закрывая воздушную заслонку. После этого заливает свечу и её надо выкручивать, протирать и продувать цилиндр. Можно ли глушить пилу, снимая колпачок со свечи? Магнето не накроется?
Никогда не глушите двигатели с электронным зажиганием снятием колпачка — это самый верный способ сжечь зажигание, хотя и попадаются неубиваемые, но редко. Алюминиевое кольцо под крышкой подшипника устанавливалось в 70-80-х годах и являлось регулировочным, (разной толщины) подбиралось при сборке, позже его заменили волнистой пружинящей шайбой. Обкатывать пилу, на холостых, на мой взгляд есть смысл минут 10-15, после чего можно начинать пилить, стараясь не давать оборотов более 2/3. Если и развалится — то скорее из-за качества деталей — полуподвального изготовления, обкатка при этом не поможет.
Подскажите, как разобрать карбюратор бензопилы Урал 2, есть подозрение, что он засорился, четко заводится, но как только начинаешь пилить, так сразу глохнет, т. е. по нагрузке глохнет.
Откручиваете воздушный фильтр, две гайки ключом не 8 (возле кнопки обогатителя) и снимаете карбюратор. Остальное отвёрткой. Собираете в обратном порядке.
Собрал я свой аппарат, но есть проблема — нет холостого хода, при работе дымит и всё время при второй попытке завести, то свеча мокрая, но сейчас куда-то пропала и искра. Снял электронику, а там мокро от бензина, видимо когда менял сальник, не ровно сел. Как самому отрегулировать количество смеси и холостой ход?
Разобраться с сальником, устранить мокроту, иначе моторчик будет очень странно себя вести. Дайте на холостом ходу полтора, для запуска будет достаточно, но сначала сальник.
Подскажите, пожалуйста как правильно ставить поршень. Одну поршневую уже испортил, поставив поршень замками в сторону глушителя, то есть в сторону конуса, как по инструкции. Пила Урал проработала два дня и сломалась, разобрал и увидел, что нет замка между кольцом, по моему он выгорел, так как направлен в сторону выхлопа. Сейчас поставил новый поршень замками в сторону карбюратора, но пила отказывается нормально работать, рывки, стрельба и тому подобное. Переставлял два магнето заводских и одно спаял сам результат тот же, два карбюратора результата не дают, сальники и прокладки все новые. Разбирал её раз двадцать, а причины нет.
Правильно, только это относится к верхнему замку, два замка никак не возможно установить в одну сторону. при не правильной установке мотор не будет завивать мощность , тяжело заводится, работать не возможно. Я специально ставил для пробы. Если 2 дня проработал то установлен правильно. ориентировка по установке поршня идет по верхнему стопору , он должен быть направлен в сторону конуса на коленвале. попробуйте использовать другой маховик, возможно магниты немного утратили свои свойства.
Если стреляет в карбюраторе или в глушителе, то попробуйте заменить свечи.
Как разобрать подпружиненную шину и вытащить звездочку? Не могу догадаться.
Стачиваются две заклёпки по краям и вынимается весь наконечник со звёздочкой.
Пилил дрова и внезапно перестала крутиться цепь. Движок работает нормально. Причем от руки цепь прокручивается. Подскажите, пожалуйста. что делать и с чего начать?
Думаю смотреть надо редуктор и муфту сцепления.
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
Характеристики
Дружба-2
Эта модель стала одной из самых популярных из всей первоначальной серии. Работает бензопила Дружба-2 за счёт двухтактного одноцилиндрового двигателя с мощностью около 2,2 кВт со скоростью вращения 3200 об/мин. По сравнению с предыдущей версией эта выполнялась уже более качественно. Рама и рукоятка сделаны таким образом, чтобы пользователь не смог обжечься о горячий двигатель. Корпус создан из качественного сплава, который не боится перепадов температур. В отличие от первой модели в этой уже есть цепной механический тормоз для безопасного пользования. В случае отскока или обрыва он остановит цепь. Пила предназначалась как для бытовых нужд, так и для профессиональной валки леса. Вес 12,5 кг.

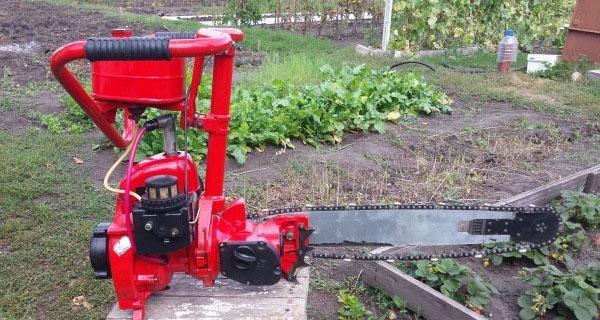

Дружба-4
В бензопиле дружба 4 используется такой же двигатель, как и у предыдущей модели, но большей мощности – 4 л.с. или 2,94 кВт. Двигатель и силовой агрегат установлены с помощью фланцевого соединения, закреплённого хомутом. Двигатель в случае необходимости (ремонта, замены) можно легко снять в любых условиях. На основе пилы Дружба 4 производилось две модификации с маркировками 4А и 4Э. В первую была добавлена система автоматической смазки пильной цепи, а во второй использовалось электронное зажигание. Также были учтены недоработки предыдущих моделей, например, усилен подшипник коленвала. Все версии выпускались с аварийной тормозной системой.
В бензопиле дружба 4М-Электрон применяется аналогичный двигатель с мощностью 2,94 кВт и частотой вращения 5200 об/мин. Цилиндр выполнен из алюминиевого сплава, и изнутри обработан хромом для повышения износостойкости. В отличие от ранних версий, в этой бензопиле установлен поворотный редуктор, который позволяет повернуть пильный аппарат на 60-90° для более удобной эксплуатации. Вес распределён равномерно по всему корпусу, чтобы работа была максимально комфортной. Также имеется виброгасящее устройство, расположенное между рулём с рукоятками, стойками и бензобаком.
Для снижения уровня шума пила оборудована глушителем, а уровень издаваемого шума 106 дБ. В бензопилу Дружба 4М-Электрон установлен карбюратор КМП-100У или КМП-100-АР. Присутствуют системы автоматического торможения и смазки пильной цепи. Вес 12,5 кг.
Дружба-5Э
Последняя выпущенная версия этой серии бензопил. Оснащена двухтактным одноцилиндровым двигателем с мощностью 5 л.с. или 3,7 кВт. Благодаря чему её производительность заметно выше, чем у предыдущих моделей. Скорость вращения 6200 об/мин. При этом уровень издаваемого шума немного ниже, чем у Дружба-4М Электрон, и составляет 105 дБ. Вес бензопилы 5Э меньше на 800 гр – 11,7 кг.
Таблица с техническими характеристиками бензопил Дружба:
| Дружба-2 | Дружба-4М Электрон | Дружба-5Э | |
| Тип двигателя | Одноцилиндровый, двухтактный, бензиновый | ||
| Мощность, кВт | 2,2 | 2,94 | 3,7 |
| Частота вращения, об/мин | 3200 | 5200 | 6200 |
| Длина шины, см | 45 | ||
| Тип запуска | Ручной | ||
| Автоматическая смазка цепи | — | + | + |
| Объём топливного бака, л | 1,5 | ||
| Объём бака смазочной системы, мл | 240 | ||
| Электронное зажигание | — | + | + |
| Вес без расходных материалов, кг | 12,5 | 12,5 | 11,7 |
| Габариты, см (ШхВхГ) | 46х50х86,5 | 46х46х88 | |
| Поворотный редуктор | — | + | + |
| Шаг цепи, дюйм | 0,404 | ||
| Смазка двигателя | Бензин, смешанный с маслом |
Подводя итоги
Если задуматься, то регулировка карбюратора – занятие крайне простое. Главное – соблюдать определённые правила. А вот если её не производить вовремя, могут возникнуть серьёзные проблемы, вплоть до перегрева двигателя, который приведёт к его заклиниванию. Результат предсказуем – поход в магазин и непредвиденные финансовые траты. Особенно, это касается более дорогих моделей. С другой стороны, не бежать же с бензопилой в сервисный центр при первом подозрении на то, что пора произвести настройку. А значит, регулировка карбюратора бензопилы своими руками – это наилучший вариант в подобной ситуации.
ФОТО: bing.comДа, вот такой бензопилой работать сможет не каждый
Очень надеемся, что изложенная выше информация поможет кому-то из читателей сохранить работоспособность привычного инструмента на долгие годы. Возможно, что после прочтения у вас остались какое-либо вопросы или что-то было изложено не слишком доходчиво. В таком случае напишите об этом в обсуждениях ниже. Homius с удовольствием разъяснит все непонятные моменты. Там же вы можете оставить свой комментарий к статье, выразить своё мнение о ней или поделиться личным опытом регулировки карбюратора бензопилы, если таковой имеется
И ещё, пожалуйста, не забудьте оценить прочитанное – для нас это очень важно
Напоследок, по уже давно сложившейся традиции, предлагаем вашему вниманию короткое видео, которое поможет более полно раскрыть сегодняшнюю тему, рассказав о карбюраторах китайских бензопил.
Watch this video on YouTube
Предыдущая Бытовая техникаКак разморозить холодильник – причины обмерзания и способы разморозки
Следующая Бытовая техникаКачество сигнала под контролем – собираем усилитель ТВ антенны
