Подъемник своими руками

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

• вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
• стопорное устройство оказалось неправильной конструкции;
• стопорное устройство не выдержало нагрузки;
• опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Читать также: Стабилизатор напряжения 220в фото

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

• магазинах, торгующих комплектующими для специальной техники;
• предприятиях, имеющих на балансе старую строительную технику;
• предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
• пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство. Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью. Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Как сделать подъемник для гаража своими руками: пошаговое руководство

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Так или иначе, такой вид работ проводится не очень часто, а автомобильных подъёмник – вещь совсем не дешёвая, поэтому не всякий увидит целесообразность в покупке такого дорогостоящего и малоиспользуемого оборудования. Можно, конечно, потратиться на поддержанный агрегат – это выйдет немного дешевле, чем самостоятельная сборка подъемника, но надёжность и уровень работы этой машины может быть сильно ниже, нежели у новой.

ПОСМОТРЕТЬ ВИДЕО

Сделать автоподъемник своими руками довольно непросто, но если делать всё следую определённой логике (место установки, материалы и детали подъемника, сборка и установка деталей), а также внимательно относится к деталям и работоспособности конечного результата, то всё может получиться.

Найдите точную схему и лучше всего позовите профессионала, потому что обычному автолюбителю работа такого уровня недоступна – любая ошибка в сборке, креплении или выборе деталей может привести к ужасным последствиям. Для лучшего понимания рекомендуем посмотреть видео.

ПОСМОТРЕТЬ ВИДЕО

Выбор места установки

Прежде чем переходить к сбору необходимых материалов, которые потребуются для того, чтобы собрать подъемник в гараж своими руками, необходимо определить место установки автомобильного подъёмника.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

В некоторых случая (например при изготовлении подъёмника-книжки, опрокидывающего автомобиль на 45%) намного рациональнее будет разместить ваш самодельный подъемник возле гаража. При желании изготовить ножничный самодельный подъёмник для авто, нужно задуматься о надёжном основании (недостаточно просто залить основание слоем бетона), не забывая про места про крепления. Процесс сборки и последующего монтажа всех частей подъемника

1. «Башмак» — эта деталь будет фиксировать домкрат. К металлическому листу приваривается штырь диаметром в 10-12 миллиметров таким образом, чтобы он в будущем беспрепятственно «ходил» по стойке;
2. Задняя балка – из четырёх уголков при помощи сварки собираем квадрат, в который потом помещается и приваривается металлический штырь;
3. Верхняя балка – собираем деталь из двух уголков, полосы металла и листа металла. Два уголка скрепляем между собой в своеобразную «букву П», к которой с одной стороны привариваем лист, сверху – пластину таким образом, чтобы получился прямоугольник. Сваркой к прямоугольнику присоединяем два домкрата с отверстиями для болтов. Эта часть будет выполнять роль стопора;
4. Приступаем к созданию площадки – загибаем борта стального листа, к которым впоследствии крепим полосу с отверстиями, на которой будет закреплена прорезиненная доска. Делаем направляющие и рёбра жёсткости снизу площадки и крепим её к верхней балке;
5. Два соединительных узла – фронтальный (две трубы, уголок и стержень) и задний (два листа металла, соединённые перпендикулярной металлической полоской).
6. Нижняя балка – четыре уголка свариваются в прямоугольник и скрепляются с помощью болта с гайкой М16 и сварки, после чего нужно скрепить соединительный узел и нижнюю балку;
7. Стойка – четыре уголка по 154 сантиметра свариваются и собираются с помощью прихваток в квадрат. Через полсантиметра после каждого из мест крепления просверливаем отверстия диаметром в два с половиной сантиметра. Затем нужно сделать ещё три отверстия таким образом, чтобы верхняя балка и штырь «башмака» свободно проходил между профилями.
8. Финальный штрих нашего автомобильного подъёмника – «пальцы», которые представляют из себя металлические загнутые пруты.

• Фейсбук
• Гугл+
• ЖЖ
• Blogger

Бюджетный вариант – установка своими руками

При покупке автоподъемника необходимо четко представлять, с какими автомобилями вы будете иметь дело. Для легковых авто со стандартным весом нужен подъемник до 3,5 тонн грузоподъемности. Для всех остальных типов авто нужны более мощные конструкции. Перед покупкой автоподъемника необходимо убедиться, что в конструкции присутствуют все комплектующие. Убедитесь также, что фото и инструкции, которые прилагаются, соответствуют модели.

Перед установкой подъемника своими руками нужно правильно подобрать место. Размещение должно быть удобным для вас и ваших клиентов, а также создавать комфортную для работы и передвижения обстановку. Для установки подъемника своими руками необходимо заранее подготовить бетонное покрытие

Очень важно, чтобы толщина покрытия была от 250 до 400 мм

Также необходимо при заливке бетона создать идеально ровную поверхность. Для большинства конструкций подъемников ровный пол очень важен, исключение – агрегаты с рамным основанием, как на фото. Они очень надежны и долговечны по сравнению с бескаркасными типами конструкций. При поднятии автомобиля подъемники с рамным основанием имеют значительно больший упор, потому скорость поднятия и безопасность у них выше.

Расчет монтажа автоподъемника необходимо выполнить так, чтобы при полном поднятии автомобиля он не упирался в потолок. Конструкция должна быть выставлена в соответствии с максимальной длиной предполагаемых автомобилей, которые вы будете ремонтировать в автосервисе. В среднем, бампер у всех автомобилей выступает минимум на 2 метра от середины держателей автоподъемника.

На следующем этапе установки подъемника своими руками необходимо правильно выставить по уровню его каркас и надежно зафиксировать. Только после этого приступают к заливке раствором. Заливку необходимо делать в несколько этапов, предварительно замерив симметричность каркаса. После того, как бетон застынет, можно приступать к закручиванию болтов для окончательной фиксации каркаса конструкции. Вставьте монтажные болты в отверстия стояков. Длина болтов должна быть не меньше 220 мм. После этого приступайте к затягиванию гаек.

Для винтовых типов подъемника нужно предварительно выровнять их по высоте. Для гидравлических автоподъемников необходимо правильно выполнить протяжку троса. После этого наденьте все цепи и проверьте, все ли болты хорошо затянуты. Если в процессе затягивания болтов каркас подъемника смещается и симметричность его стоек не совпадает, то нужно подставлять металлические пластины под его стойки. Эти пластины идут вместе с подъемником.

Как установить

Для того чтобы установить подъемник в гараже, необходимо выполнить следующие действия:

1. Подготовить поверхность для установки оборудования. Толщина бетонной площадки должна быть не менее 10 см. Не рекомендуется устанавливать аппарат на свежезалитый бетонный пол, должно пройти не менее 25 дней с момента заливки.
2. Запрещено устанавливать подъемник рядом с местом хранения легковоспламеняющихся материалов и веществ, а также рядом с местом покраски и мойки.
3. Пространство вокруг оборудования должно быть достаточно освещенным.
4. Перед установкой необходимо предусмотреть направление заезда транспортного средства, а также правильно рассчитать высоту механизма, чтобы он не упирался в потолок.
5. Выставить по уровню высоты оборудования каркас и зафиксировать его крепежными элементами.
6. Вставить монтажные болты в отверстия стояков и затянуть гайки. Длина болтов должна быть не менее 22 см.
7. Прикрепить стойки к опорной раме подъемного устройства.
8. Перед установкой винтового подъемника нужно выровнять стойки по высоте.
9. Перед монтажом гидравлического оборудования необходимо протянуть специальный трос, надеть все цепи и проверить их натяжение.
10. После установки каркаса подключить электрическое оборудование и установить аварийные выключатели. Для этого нужно залить масляную жидкость до требуемой отметки и протестировать автоподъемное устройство.
11. Несколько раз поднять и опустить грузовую платформу. При этом необходимо проверить, нет ли утечки рабочей жидкости.
12. Для того чтобы подключить гидравлическую систему, следует приподнять грузовую площадку на половину от максимальной высоты, открыть переднюю часть панели управления, проложить шланги гидравлической системы и подключить их к финтам. Все элементы должны быть хорошо зафиксированы и затянуты.
13. Пневматическая система подсоединяется при помощи специальных шлангов. Их нужно прикрепить к воздушному клапану, который находится в блоке управления системой, подключить механизм сжатого воздуха и проверить работоспособность всех деталей.
14. В самом конце рекомендуется сделать несколько тестовых подъемов платформы.

Смотрите » Мачтовые грузовые подъемники ПМГ-500 и ПМГ-1000

Разновидности подъемников

Подъемники, изготовленные своими руками, могут быть:

• винтовыми;
• гидравлическими;
• цепными.

По способу поднятия авто их разделяют на платформенные, ножничные, вилочные. Каждый из них имеет свои конструктивные особенности. Больше всего пользуется спросом винтовой вилочный тип. В качестве основания используется длинный резьбовой вал. Он изготавливается из инструментальной стали и может выдерживать нагрузку до трех тонн. Но своими силами сделать подобный подъемник практически нереально.

Винтовой платформенный подъемник

В данном случае рекомендуется отдать предпочтение винтовому типу в виде платформы. Чтобы сделать подъемник для авто данного вида, выполняют конструкцию в виде прокатных элементов, размещенных параллельно друг к другу ребрами вниз. Их закрепляют к приводному механизму, который обеспечивает подъем платформы.

В указанных типах подъемников требования к валам существенно ниже. Это объясняется присутствием их в количестве четырех штук (а не двух). Основным недостатком таких подъемников называют необходимость применения домкрата для ремонта подвески. Это объясняется тем, что колеса автомобиля не висят в воздухе, а находятся на поверхности швеллеров.

Винтовой автоподъемник — принцип работы

Другие популярные разновидности подъемников

Очень часто вилочные и платформенные подъемники для автомобилей изготавливаются с цепным приводом. По своим эксплуатационным характеристикам они не уступают винтовым. Но такую конструкцию сделать своими силами довольно сложно. Это объясняется необходимостью обеспечения согласованной работы двигателей и тормозных устройств.

Цепной автоподъемник — схема

Ножничный тип подъемных механизмов чаще всего функционирует за счет гидравлического привода. Но многие мастера решают оснастить их винтовым или цепным механизмом, что чаще всего они делают своими руками.

Использование подъёмника

Эксплуатация червячной системы должна осуществляться следующим способом. Отгоните автомобиль вглубь помещения приблизительно на один размер, чтобы освободить место для столика.

Принцип эксплуатации не отличается особенной сложностью:

1. Обязательно убрать болты, скрепляющие мотор и раму машины.
2. Подвести под мотор петли стального каната и набросить окончания на крюк.
3. Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
4. Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
5. Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Обратите внимание! Применяйте прочный стол, который бы выдерживал крупные перегрузки. Предпочтительно, чтобы он был на колесиках для более удобного его перемещения в любом направлении

Подъемник автомобильный — это оборудование, которое используется для проведения работ по техническому обслуживанию и ремонту транспорта.

Чертежи для изготовления ножничного подъемника своими руками

Если заранее приготовить подробный чертеж подъемного механизма, сборка ножничного подъемника значительно ускорится

Следовательно, первым делом важно тщательно обдумать, какие габариты будет иметь оборудование

Анализируя различные модели как самодельных, так и заводских подъемников, обдумываются все нюансы, тонкости и размеры устройства, учитывая преимущества имеющихся моделей, из которых исключаются всевозможные недостатки.

Важно чтобы чертеж ножничного устройства разрабатывался для конкретного подъемника, в противном случае не получится сделать абсолютную его копию, так как размеры каждого оборудования индивидуальные. Однако, обдумывая конструктивные особенности имеющихся моделей и изучая чертежи, можно сконструировать подъемный механизм ножничного типа самостоятельно достаточно быстро, конструкция будет иметь надежность и высокое качество

Однако, обдумывая конструктивные особенности имеющихся моделей и изучая чертежи, можно сконструировать подъемный механизм ножничного типа самостоятельно достаточно быстро, конструкция будет иметь надежность и высокое качество.

Чтобы собрать подъемное устройство строго по чертежам, требуются инженерные знания и специальные навыки, это сможет сделать настоящий специалист.

Чаще всего, если требуется начертить подъемный стол, приходится обращаться к профессиональным инженерам.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при  работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

• Демонтировать крепления двигателя, болты, гайки.
• После происходит подвод петель из стального троса, сцепление конструкции.
• Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Типы автоподъёмников

В зависимости от способа установки подъёмники бывают:

• стационарными;
• передвижными (мобильными);
• переносными.

По типу привода:

• ручные;
• электрические;
• работающие от двигателя автомобиля.

Рассмотрим основные типы автомобильных подъёмников:

1. Одностоечный. Основой для него служит 1 несущая стойка. Главный положительный фактор от использования такого устройства — относительно маленькая площадь, которую оно занимает. Может быть закреплён стационарно или быть передвижным. Стационарные обладают способностью поднять груз до 2,5 тонн, а передвижные — до 0,25 тонн. Транспортное средство поднимается за счёт 2 кронштейнов, расположенных с одной стороны.
2. Двухстоечный. Бывает только стационарным и крепится к полу при помощи анкерных болтов. Служит для поднятия авто на необходимый уровень по высоте для ремонта и техобслуживания. Состоит из 2 стоек с кронштейнами, позволяющими брать для подъёма груз до 5 тонн и выше.
3. Четырёхстоечный. Содержит 4 стойки, к которым крепят платформу. Работа происходит за счёт гидравлики. Платформы могут быть разными — с дополнительными микроподьёмниками, гладкими, с передвижными пластинами для колёс сзади. Грузоподъёмность такого подъемника — до 20 тонн. Отлично подходит для тяжёлого транспорта.

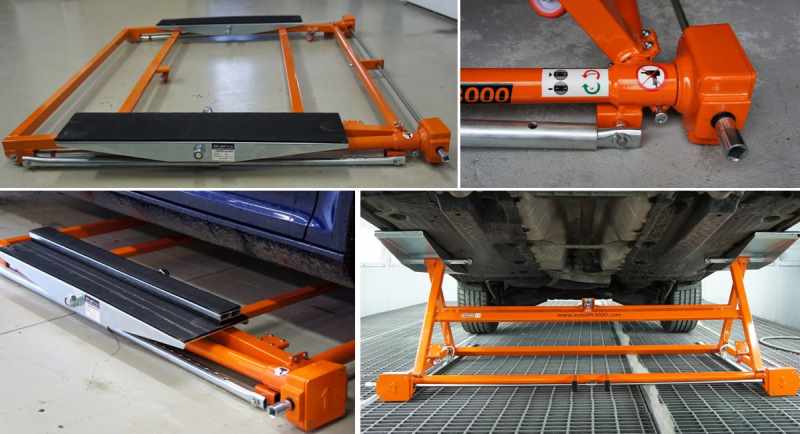

4. Ножничные, или параллелограммные. Такая техника позволяет экономить площадь в нерабочем состоянии, когда устанавливается с заглублёнными трапами. Она оснащена гидравлическими приводами, что делает работу бесшумной и более надёжной. Синхронизация сторон ножничного подъёмника происходит за счёт электродвигателя или гидравлики.
5. Плунжерный. Имеет наиболее простую конструкцию. На установленных по вертикали плунжерах гидравлических цилиндров крепят кронштейны. Такой подъёмник может быть 2 видов, в зависимости от установки гидравлических приводов, — наземного или с заглублением ниже уровня пола. Второй вариант хорошо экономит пространство. Данное подъёмное оборудование обеспечивает доступ к машине с любых сторон.

Читать также: Ремонт зарядного устройства для аккумулятора автомобиля

Стоимость изготовления

Подъемник – это дорогостоящее устройство не только при покупке готового, но и при изготовлении своими силами. И это неудивительно. Ведь детали, из которых он состоит, стоят немало. Как показывает практика, самым оптимальным вариантом решения проблемы является приобретение подержанных сооружений. Период его эксплуатации долгий, поэтому он спокойно отслужит не одному хозяину.

Вариантов для изготовления подобной установки много. Это дает возможность каждому подобрать тот вариант, который будет отвечать его пожеланиям и требованиям. Его можно будет использовать в любое время, когда необходимо. Он поможет выполнить ряд работ: провести осмотр днища, тормозной системы, частей трансмиссии и прочее. При этом денег на это уйдет гораздо меньше, чем при обращении к мастеру.

Конечно, стоимость изготовления такой установки немаленькая. Но она довольно быстро окупается, так как все необходимые работы по ремонту проводятся владельцем самостоятельно. Нет необходимости оплачивать работу мастеров. Посмотреть процесс изготовления подъемника своими руками можно на видео, приведенном ниже.

Для обслуживания автомобиля в условиях станции технического обслуживания используется куча специального оборудования, от копеечного до очень дорогого, совершенно недоступного частному мастеру или просто владельцу транспортного средства, который привык своими руками обслуживать машину. Есть очень узкоспециализированные устройства, которые могут пригодиться частнику раз-два в год. А есть и такие, без которых любой ремонт или профилактика просто невозможны. Автомобильные подъёмники — как раз тот случай.

Подъемник для кладки газобетонных блоков

За границей, при строительстве частных домов, часто используют краны и разнообразные подъёмники. Так строительство идёт быстрее, а значит, «коробка» обходится дешевле, т.к. выгоднее использовать средства малой механизации, чем нанимать чернорабочих. У нас застройщик надеется сам на себя и часто строит дом «в одну каску». Поэтому остро стоит вопрос, как физически не надорваться, делая кладку стены из газобетонных блоков весом в 35-40 кг.

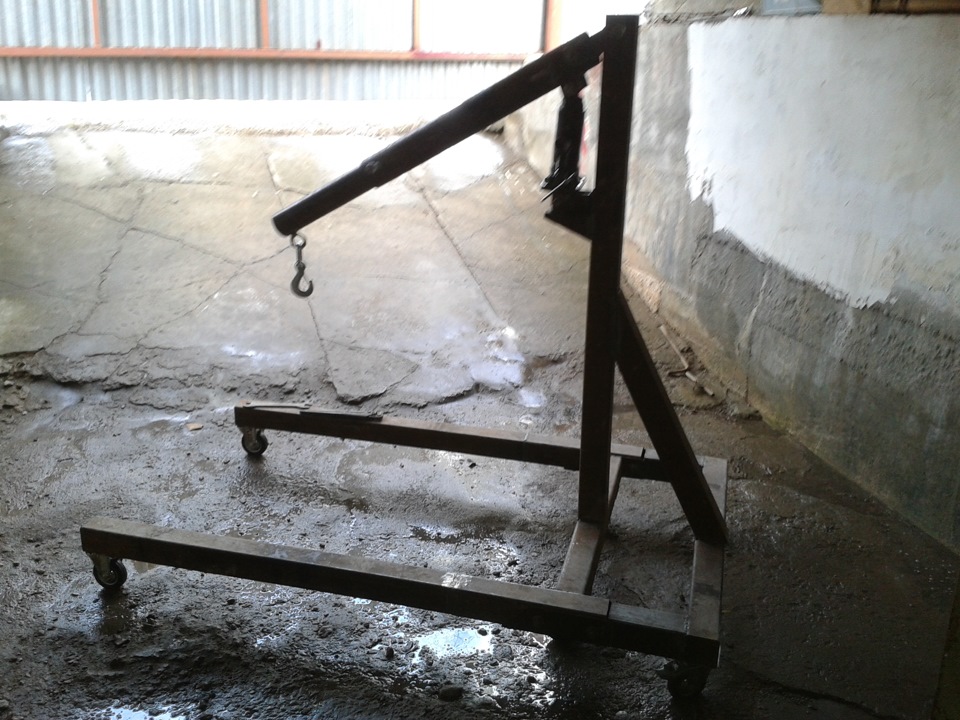

Интересен вариант необычного самодельного «помощника» пользователя FORUMHOUSE с ником Крестик. Сначала покажем то, что он взял за основу.

Немецкий мини-кран с выдвижной центральной стойкой

Особенность подъёмника — оригинальная складывающаяся «рука-стрела», с помощью которой кран, передвигаясь на колёсах, может дотянуться до двух противоположных стен.

Крестик

Я самостоятельно строю дом и, чтобы иметь возможность класть газобетонные блоки, построил подъёмник по вышеуказанному образцу. Кран сделал полностью разборным, кроме основания. Максимальную нагрузку на крюке не мерил, но меня (вес 95 кг) он спокойно поднимает.

Технические характеристики подъёмника:

• ширина – 2200 мм;
• высота – 4200 мм;
• вылет стрелы – 4200 мм;
• грузоподъёмность электрической тали – до 800 кг;
• полный вес крана с балластом – примерно 650 кг;
• вес подъёмника без балласта – около 300 кг;
• максимальная высота подъёма блока для кладки – 3500 мм.

Рабочая высота подъёма блоков регулируется в двух диапазонах. Первый – 1750 мм. Второй – 3.5 м, для чего конструкция поднимается, скользя по опорным «ногам» вверх с помощью гидравлического домкрата с подкладкой проставок из ГБ блоков.

Для изготовления подъёмника пользователю потребовалось:

• поворотные колёса;
• профильные трубы для мачты, «ног» и стрелы сечением 12х12 см, 12х6 см, стенка 6 мм;
• трубы-укосины – 63х3 мм;
• мощные петли от ворот;
• поворотный механизм стрелы сделан из стали СТ45 и «205-х» подшипников.

В процессе эксплуатации конструкцию доработали. Например, пользователь проложил кабель для лебёдки в гофротрубе и удлинил кабель пульта управления.

Крестик

У конструкции есть ряд недостатков, которые я хотел бы исправить. Например, думаю сделать беспроводное управление, заменить петли от ворот на подшипники. Увеличить кол-во «суставов» в стреле при том же вылете. Вместо временного противовеса — мешков с пескобетоном, залить балласт из бетона.

Важный нюанс: чтобы подъёмник мог передвигаться по строительной площадке или, например, по бетонной плите перекрытия второго этажа, нужно поддерживать рабочее место в чистоте, т.к. осколки ГБ, мусор мешают перестановке крана.

Конструкция необычного подъёмника заинтересовала пользователей портала.

Константин Я. Участник FORUMHOUSE

С таким подъёмником, думаю, как делают в Германии, нужно делать кладку из блоков крупнее, чем стандартные. Длиной и высотой в 2-3 раза больше от обычного ГБ. Запаса грузоподъёмности у крана хватит, а скорость кладки увеличится в разы.

По словам Крестика, он слышал, что на портале кто-то уже пытался заказать у производителя газосиликата блоки формата 1х0.4х0.6 м. Но оказалось, что это — невыгодно заводу, т.к. нужно перенастраивать линию по выпуску ГБ, а ради небольшого объёма (на обычный частный дом) этого делать не будут.

Vegaroma Участник FORUMHOUSE

Мне вот интересно: упростилась ли работа на площадке при использовании крана? Какие работы с ним можно сделать, а какие – нет?

Крестик

Отпадает необходимость ставить леса при кладке стен из ГБ. Подъёмник можно собрать и разобрать. Бетонные перемычки над окнами я заливал по старинке, из вёдер, т.к. объём небольшой, и проще это сделать с одним помощником.

Общий итог: мини-кран получился удачный, а при некоторых доработках его конструкции подъёмник можно запустить в мелкосерийное производство.

Видеоурок

Как бы там ни было, но к проектировке и технологическим инженерным расчётам нужно подходить очень серьёзно. Так, необходимо будет вычислить минимальное сечение балок, расчёт осей гидроцилиндров, подбор гидроцилиндров по производительности и длине штока, правильно подобрать гидронасос и систему управления

Особое внимание при проектировке уделяют безопасности и аварийным механизмам подъёма/опускания автомобиля

Задача довольно непростая, но решаемая. При наличии материалов и знаний можно собрать небольшой ножничный подъёмник, который станет полезным не только вам, но и вашим друзьям и соседям. Удачной проектировки!

Ни одна автомастерская не обходится без автомобильного подъёмника. Оборудование доступно на рынке в большом многообразии моделей от местных и зарубежных производителей. Установленный в автосервисе автолифт окупится быстро, но приобретать автоподъёмник для личных нужд — глупые расходы. Тем более что реально построить автомобильный подъёмник своими руками.

Варианты моделей автомобильных подъемников

При решении самостоятельного изготовления подъемника, необходимо подобрать детали для него. Начинать следует с поиска механизма привода и стопорного устройства. Такие детали обычно можно найти:

• На предприятиях, где есть старая техника.
• В магазинах, реализующих различные детали для техники.
• На предприятиях, производящих обновление оборудование.
• В пунктах приема металлолома.

Для изготовления автоподъемника этого вида потребуются два гидроцилиндра необходимой мощности и размеров, компрессор и гидрошланги высокого давления. Схема автоподъемника ножничного вида наиболее простая в изготовлении, но надежный тормоз сделать сложно. Поэтому при повреждении шланга или гидроцилиндра возникнет опасная ситуация.

Электродвигатели с редукторами и валы, которые необходимы для вилочных или в виде платформы подъемников, быстрее отыскать там, где производят замену старого станочного парка новым. Это будет стоить значительно дешевле, по сравнению с ценой токарных червяков. Стопор этого устройства также имеет простую конструкцию – косая планка со стопором изготовлена из стали размером 2 см в толщину.

Если решено, все-таки сделать самостоятельно подъемник для автомобиля, то перед выбором схемы лучше посмотреть на практике, как выглядит это устройство, как оно работает, безопасно ли оно. При этом вы рискуете не автомобилем, а собственной жизнью. Если при падении автомобиля под ним будет другой человек, то его жизнь также будет под угрозой.

Вариант №1

Изделие будет фиксироваться на стенах, поэтому такое устройство служит для проведения ремонтных работ в гаражных условиях.

Необходимые элементы:

• Три стальных уголка 7,5 х 7,5 см.
• Редуктор червячного типа. Его наименьшая грузоподъемность должна быть не менее 300 кг, а показатель передаточного числа не менее 60 кг.
• Плита из стали толщиной 10 мм. Если есть старый станок, служащий для работ по металлу, то такую плиту можно снять с него (плиту можно вытащить самостоятельно).
• Болты и гайки.
• Две металлические цепи, лучше, чтобы ее звенья были не менее 3 см в диаметре.
• Мощный крюк.
• Стальной трос диаметром 5 мм.
• Звездочки 2 штуки различных диаметров.

Порядок сборки

1. Зафиксировать стальные уголки на стенах гаража, чтобы капот автомобиля был ниже по высоте.
2. На уголки подъемника необходимо монтировать стальную плиту и зафиксировать ее болтами М8 – 8 штук. Так как непосредственного крепления плиты и уголков не будет, то плиту можно передвигать относительно мотора.
3. Самостоятельно установить «червячный» редуктор.
4. Закрепить звездочки большего размера на вале привода редуктора.
5. На стальной плите в необходимом месте выполнить отверстие и просунуть в него цепь, затем соединить в кольцо.
6. Установить звездочку меньшего диаметра на валу выхода редуктора.
7. В плите выполнить два отверстия для второй цепи.
8. Просунуть вторую цепь через эти отверстия, один конец цепи набросить на меньшую звездочку, а на втором конце закрепить крюк.
9. Сборка закончена.

Использование подъёмника

Эксплуатация червячной системы должна осуществляться следующим способом. Отгоните автомобиль вглубь помещения приблизительно на один размер, чтобы освободить место для столика.

Принцип эксплуатации не отличается особенной сложностью:

1. Обязательно убрать болты, скрепляющие мотор и раму машины.
2. Подвести под мотор петли стального каната и набросить окончания на крюк.
3. Начать перебор цепочки. Со временем перемещение перейдёт к приводному валу, он вынудит двигаться погрузочный и случится натяжение тросов. Мотор необходимо поднимать медленно и осмотрительно.
4. Вытянув мотор с помощью подъёмника, прекратить работу крана. Вес поднимаемого груза теперь станет надёжно удерживать регулятор.
5. Отодвинуть машину и установить на её место крепкий столик, который может вынести значительную нагрузку от мотора.

Обратите внимание! Применяйте прочный стол, который бы выдерживал крупные перегрузки. Предпочтительно, чтобы он был на колесиках для более удобного его перемещения в любом направлении

Автомобили имеют свойство ломаться, требуют периодичного технического обслуживания, как любая техника. Доступ к нижней части в гаражных условиях зачастую невозможен из-за отсутствия подъемного устройства. Имея весь необходимый инструмент, оборудованный и готовый к работе подъемник возможно произвести замену расходников ходовой части, трансмиссии, двигателя. Несмотря на то, что устройство востребовано при ремонте своими руками авто, приобрести его для использования в собственных нуждах очень накладно. Техническое обслуживание может производиться не чаще двух раз в год, поэтому агрегаты и узлы лучше изготовить своими руками.

Из каких материалов делают

Смотровая яма в гараже (ее стенки) выкладывается кирпичом, тяжелыми строительными блоками, делают из монолитного бетона. Если говорить о кирпиче, то лучше использовать керамический кирпич: он не боится влажности. Стенки делают в полкирпича или в кирпич. Толщина стенка в зависимости от способа кладки получается 12 см или 25 см. Это необходимо учесть при разметке котлована.

Использовать кирпич можно на сухих, плотных грунтах. Уровень подземных вод должен быть низким. Если вода подходит высоко, лучше стенки  ямы делать из армированного бетона.

Кирпичная смотровая яма в гараже

Строительные блоки также необходимо выбирать те, которые не боятся повышенной влажности. Это бетонные блоки. Остальные если использовать, то с обязательной наружной гидроизоляцией, и то это не гарантия того, что они не рассыпятся, особенно если грунтовые вода располагаются близко.

С бетонной смотровой ямой все проще: бетон влаги не боится, от нее он только крепче становится. Для заливки стен используют бетон марки М 250, для пола достаточно М 200. Почему так? Потому что при зимнем пучении основная нагрузка приходится именно на стенки. Чтобы они не «сложились» требуется запас прочности, что достигается армированием и использованием бетона высокой прочности. Кстати, чтобы избежать пучения грунта под гаражом, надо хорошо сделать отмостку, чтобы вода уходила, а не впитывалась в грунт.

Толщина стенки при заливке смотровой ямы бетоном от 15 см. Стеки должны армироваться. Для этого используют готовую сетку с толщиной проволоки 5-6 мм и шагом 150 мм (если подземные воды глубоко) или вяжут каркас из арматуры диаметром 10-12 мм. Шаг установки арматуры — 20 см. Для большей прочности делать можно единый прут на дно и стены, изогнув его соответствующим образом.
