Подъемный механизм для адаптера мотоблока своими руками

Назначение адаптера

Адаптер превращает мотоблок в самый настоящий мини-трактор. Он служит как для сидения водителя (оператора), так и для установки навесного оборудования и заметно облегчает труд человека. Некоторые модели позволяют агрегату перевозить различные грузы благодаря наличию собственного открытого кузова, что особенно удобно во время уборки урожая. Адаптеры, у которых кузова отсутствуют, заметно уступают своим «грузовым» аналогам. Купить к мотоблоку передний адаптер, как правило, можно в тех же магазинах, которые продают и сами мотоблоки, а также «навеску» для них. Это как специализированные торговые точки (включая работающие в Интернете), так и огромные строительные гипермаркеты.

Адаптер позволяет увеличивать возможности работы мотоблока

Устройство

Передний адаптер Форза для мотоблока – это фактически тележка с сиденьем. Она состоит из следующих конструкционных элементов:

• каркас. Изготовлен из стального профиля, загрунтован и окрашен;
• дышло. Оно может быть коротким и длинным, в зависимости от того, для каких мотоблоков предназначен адаптер. Встречаются модели и с телескопическим (регулирующимся по длине) дышлом.
• колёса. Их два. Ещё два находятся на самом мотоблоке, поэтому в целом конструкция довольно устойчивая на рабочих скоростях (до 10 км/ч). Шины, как правило, «зубастые» — для обеспечения проходимости, в том числе, на мягких грунтах;
• сиденье оператора. На заводских моделях оно как можно более простое – с минимумом поролона внутри (или вообще без такового), однако, всё же со спинкой. Те же, кто строит адаптер для мотоблока с рулевым управлением своими руками, обычно делает иначе – устанавливает мягкое кресло (обычно, со списанного автомобиля). Причина проста – оператору придётся сидеть на этом кресле целый день (да ещё и в тряске), поэтому нужно обеспечить этакому человеку максимальный комфорт.
• оборудование для соединения адаптера с мотоблоком и навесным оборудованием — сцепка;
• органы управления, а именно – рулевой механизм, тормоз и сцепление;
• кузов (при наличии).

Как сделать адаптер к мотоблоку своими руками

Огороднику или фермеру, который хочет повысить объемы работ, можно сделать адаптер для мотоблока своими руками. Рассмотрим, как сделать передний адаптер с рулем самому. Для этого изготавливается рама, к ней приваривается рычаг, потом создается сцепной узел, после этого изготавливают механизм поворота прицепа, затем надо приварить раскосы.

Таким образом можно выполнить самодельный полноприводный прицеп как к небольшим, так и к тяжелым мотоблокам. Подробнее пошаговую инструкцию по самостоятельному изготовлению прицепа рассмотрим ниже.

Схема и элементы конструкции

Чтобы изготовить адаптер своими руками, чертежи и схемы данного устройства нужно выполнить прежде всего. А по готовой схеме с указанием всех деталей, узлов, элементов конструкции и их габаритов будет легче приступить к самостоятельному изготовлению агрегата.

Необходимые материалы и инструменты

Рассмотрим, что понадобится для создания аппарата.

Материалы и инструменты:

1. Два колеса с осью. Радиус колес должен быть 15-18 дюймов. Можно взять колеса от автомашины.
2. Подшипники для колесной и рулевой системы. Металлический профиль уголок или швеллер, металлическая труба.
3. Гайки винты, шайбы.
4. Смазка: солидол.
5. Сварочный аппарат, дрель со сверлом, провода, диски.
6. Болгарка.
7. Отвертка, гаечный ключ, шуруповерт.
8. Рама для поворота культиватора при помощи руля.

Чертежи и размеры

Сначала нужно выполнить чертеж. Первым делом рассчитывают кинетическую схему. Потом выполняют основную схему, на которой указаны размеры всех деталей. По этой схеме будут изготавливаться все части, узлы и крепежи конструкции. Перед тем как начинать создание агрегата, нужно уточнить все данные, имеющиеся на схеме, и проверить их соответствие показателям всех заготовок.

Сборка адаптера для мотоблока

Вначале делают раму. Ее выполняют из кусков металла необходимой длины. Металл режут болгаркой и соединяют детали сваркой или винтами.

Потом выполняют ходовую часть. Когда мотор культиватора расположен спереди, тогда ширину колеи определяют базовые колеса. Задние прикрепляют к раме при помощи оси. Ее нужно выполнить из трубы необходимого диаметра. На ее концы присоединяют втулки с подшипниками.

Затем на них монтируют колеса. Когда мотор культиватора находится сзади, ширина колеи должна быть больше. Иначе конструкция не сможет удерживать равновесие во время работы. Тогда базовые колеса культиватора нужно снять и фиксировать их на широкий мост.

Чтобы изготовить самостоятельно руль, не нужно снимать рукоятку автомашины. Если использовать рукоятку от культиватора, можно будет управлять всей конструкцией при помощи мотоциклетного руля. Но при этом трудно будет сдавать назад. Поэтому лучше всего монтировать прочную рулевую колонку.

Рассмотрим изготовление рамы для прицепа мотокультиватора. Если взять раму из цельного металла, управление будет направлено на переднюю ось агрегата. Можно смастерить раму на шарнирах, при этом колонка руля будет поворачиваться на переднюю раму полностью. Чтобы этого добиться, следует к передней раме монтировать шестерню.

Вторую шестерню монтируют на рулевую колонку. Затем изготавливают сиденье для тракториста. Его можно взять с автомашины. Сиденье размещается на раме посредством сварки. Оно может регулироваться. Это особенно необходимо для переднего типа устройства. Теперь крепится сиденье для водителя.

Чтобы присоединить прицеп к мотоблоку с плугом, следует установить кронштейн. Для работы с косилкой надо сделать гидросистему. Для работы на устройстве нужно приварить фаркоп от автомашины к задней части, где расположена металлическая рама. Насос можно позаимствовать с какого-либо агрегата для сельхозработ.

Сцепку для культиватора выполняют П-образной формы. Для этого нужен швеллерный профиль. Сцепку устанавливают под рулевой колонкой. При этом надо просверлить отверстия, которые отмечены на чертеже. Через них монтируют кронштейн и штырь. Компоненты выполняют из стали высокого качества. Также можно выполнить гусеничный механизм.

Таким образом, все необходимые детали и узлы адаптера для культиватора изготовлены. Теперь необходимо собрать всю конструкцию. После этого ее нужно проверить и опробовать в работе. Если все узлы действуют нормально, то можно приступать к эксплуатации агрегата.

Изготовление косилки

Косилка для мотоблока своими руками тоже может быть выполнена. Ее используют для ухода за газоном, скашивания травы на сено. Для работы следует подготовить цепи от редуктора бензопилы, а также пару дисков, позаимствованных от зерновой сеялки. Ножи можно изготовить из закаленного металла, на каждый диск понадобится 4 ножа. На дисках следует просверлить отверстия, диаметр которых составит 6 мм. На диске следует укрепить ножи, используя шинки. Зазор между ножом и шинкой на 2 мм должен быть больше по сравнению с толщиной ножа.

Когда изготавливается косилка для мотоблока своими руками, оси крепления ножей можно выполнить из углеродистой прочной стали, диаметр которой составляет 8 мм или больше. Ось до упора должна затягиваться с диском, чтобы не препятствовать движению ножей.

Как сделать плоскорез своими руками?

Практичным дополнением к мотоблоку является плоскорез. Это незаменимый помощник, который создает грядки, пропалывает и окучивает посадки, выравнивает, засыпает, рыхлит землю. Возможности такой насадки практически безграничны.

Сформировать бороздки для посадки и засыпать семена опять поможет плоскорез. Это функция закапывателя.

Читать также: Уголки металлические крепежные размеры

Можно использовать плоскорез Фокина как навеску для мотоблока. У него есть необходимые отверстия для навешивания на конструкцию. Если же требуется плоскорез другого размера, то тогда изготовить его можно своими руками. В этом помогут чертежи и небольшая металлическая заготовка.

Металл должен быть достаточной толщины и крепости, чтобы в дальнейшем он смог выполнять функции лезвия. Лист нагревается при помощи паяльной лампы и сгибается согласно схеме. Когда плоскорез получает необходимую форму, его охлаждают водой. Для того чтобы данная заготовка стала навесным оборудованием, надо сделать отверстия для креплений и заточить заготовку болгаркой.

Обустройство многофункциональной модели

Для изготовления многофункционального устройства необходимо подготовить:

• Стальные трубы и уголки;
• Листовая сталь;
• Два колеса;
• Удобное сидение;
• Сварочный аппарат и набор инструментов.

Такой адаптер является многофункциональной моделью. Его можно использовать для проведения основных сельскохозяйственных работ и перевозки грузов по неровной местности на недалекие расстояния. Оборудовать конструкцию можно такими сельскохозяйственными орудиями, как плуг, борона, окучиватель, выкапыватель картофеля. В зимние месяцы к адаптеру можно присоединять скребок для уборки снега.

Основными элементами оборудования выступают: рама и сцепные устройства, а также колесная пара и сидения

Процесс производства адаптера в домашних условиях проходит в несколько этапов.

Для обеспечения равновесия конструкции и предупреждения дополнительных перегрузок на этапе проектирования нужно составить кинематическую схему. Ее можно изготовить самостоятельно или использовать готовый вариант.

Эта схема разработана для изготовления адаптера, предназначенного для работы на мотоблоке «Нева»

Изготавливая и собирая раму важно предусмотреть обустройство вилки со втулкой. Она необходима для обеспечения свободного поворота прицепа. Раму конструкции изготавливают из металлических труб и уголков

Раму конструкции изготавливают из металлических труб и уголков

Кузов конструкции изготавливают из стального листа. Высоту его бортов делают не меньше, чем 30 см.

При изготовлении стоек для колес адаптера можно воспользоваться приведенной схемой

Самый простой вариант изготовления сцепного узла конструкции – штырь длиной 15 см, который втыкают в отверстие дышла П-образного мотоблочного «фаркопа». Недостатком такого варианта является быстрая изнашиваемость: под действием свободно вращающегося прицепа быстро разбиваются отверстия для сцепки. Для уменьшения износа П-образную цепку желательно удлинить.

На хребтовой раме балки адаптера, отступив на 80 см от переднего края, закрепляют сидение. Его фиксируют при помощи болтов. Адаптер готов. Остается только проверить работоспособность многофункционального устройства.

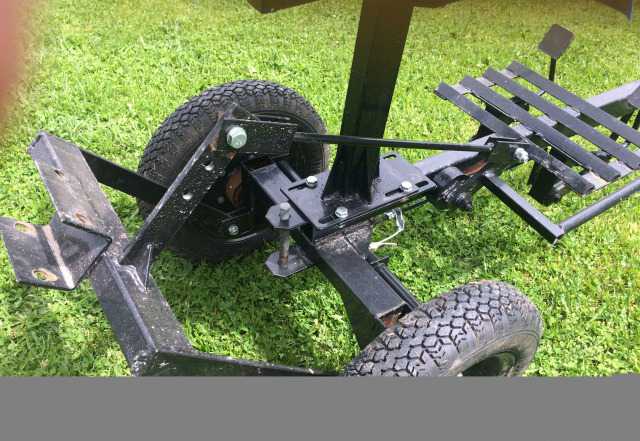

Инструкция по сборке простого адаптера для мотоблока

Самодельный адаптер для мотоблока

можно изготовить из доступных деталей и материалов. Для создания самой простой, но функциональной, конструкции вам понадобятся:

• труба с прямоугольным сечением (длина от 2 до 3 метров);
• колеса (подойдут колеса от садовой тачки);
• втулки;
• подшипники.

По такой инструкции сборку адаптера для мотоблока можно закончить в течение одного дня.

1. Начните с изготовления одноосной рамы. Для этого пригодится сварочный аппарат. Разрежьте трубу на большую и меньшую части по 1,7 и 0,5 метра соответственно. Сварите их между собой под прямым углом.
2. Другой вариант для изготовления оси. Можно использовать готовый стальной уголок 40*40*2. К его краям нужно приварить колесные втулки.
3. Подставьте ось, прикладывая к мотоблоку, и измерьте правильную длину крепежной трубы. Затем установите колеса на стойки. Высота каждой стойки — 0,3 метра.
4. Следующий этап — изготовление настила (крепления для сиденья).
5. Рычаг с коленами для поднятия сцепки тоже крепится к настилу.
6. Теперь на оси, крепящейся к мотоблоку, нужно приварить подножки. Желательно делать их не цельными, а решетчатыми.

Существует способ

значительно упростить себе задачу. Для этого используйте готовые элементы подвески мотоциклетной коляски. Колеса тоже можно взять от нее же. Главное учитывать возможности конструкции, чтобы общая нагрузка не превышала мощности самого мотоблока.

Возможно, вам уже доводилось самостоятельно

собирать адаптер. А если нет, прислушайтесь к подсказкам опытных мастеров, которые упростят выбор того или иного варианта работы:

Ширина колес

адаптера мотоблока прямо пропорциональна проходимости по грунту. Если точно не знаете нужных параметров, ориентируйтесь на ширину колеса 200 мм. Только убедитесь, что силовой агрегат не окажется уже колес.

Универсальное правило

: если сомневаетесь в размерах той или иной детали — посмотрите размеры аналогичной модели заводского производства. Сделайте фрагменты самодельного адаптера по этому образцу.

Длина дышла адаптера

зависит от мощности мотоблока. Чем меньше производительность — тем сильнее нужно удлинить этот элемент. Короткое дышло адаптера подойдет для мощного мотоблока.

Постарайтесь облегчить конструкцию

настолько, насколько это возможно. Например, за счет пластикового сиденья. Но не перестарайтесь, чтобы “легкость” появилась не за счет надежности.

Еще по поводу надежности

: не экономьте на сцепке. Лучше купить готовую, которая гарантированно прослужит дольше самодельной.

Как сделать своими руками полноприводный адаптер для мотоблока Нева

Безусловно, приобретение готового адаптера к мотоблоку Нева – это наиболее простой и оптимальный выход из ситуации. Однако, стоят они достаточно много, поэтому далеко не каждый дачник или фермер может себе позволить их приобретение. Неудивительно, что многие задают вопрос – как сделать адаптер к мотоблоку Нева?

В сети есть достаточно много рекомендаций, касающихся изготовления адаптеров, а также множество чертежей, позволяющих увидеть данное устройство более детально. Воспользовавшись ими, вполне реально изготовить такой агрегат в домашних условиях, применяя самый минимум материалов и инструментов.

Что понадобиться для изготовления самодельного адаптера

Для изготовления самодельного адаптера нам понадобится:

• колесная пара;
• стальные уголки, листы железа и трубы;
• кресло для водителя;
• сварочный аппарат;
• крепежные соединения и т.д.

Адаптер для мотоблока Нева, сделанный своими руками, чертежи которого будут представлены позже, можно изготовить, используя этот минимальный перечень. Прежде чем приступать непосредственно к изготовлению устройства, нужно изобразить его схему.

На ней должны быть предусмотрены степени нагрузки разных частей рамы, а также общие размеры устройства. Заняться этим можно самостоятельно, а можно воспользоваться чертежами тех, кто уже с успехом осуществил сборку самодельного адаптера.

Переходим к изготовлению конструкции. Разделим всю работу на несколько основных шагов:

• Нам понадобится квадратный металлический профиль, длина которого должна составлять примерно 1800 мм. Поперек данного профиля нужно приварить такой кусок, но меньшего размера – порядка 600 мм. К этому куску профиля будут крепиться колесные стойки.
• Высота стоек, при этом, должна составлять порядка 300 мм.
• Далее нужно приварить раскосы. Привариваются они к основной раме, а также к колесным втулкам. Угол их расположения относительно рамы можно делать любой, на ваше усмотрение.
• Дополнительно к металлическому профилю привариваем балку. Это нужно для усиления рамы.
• Конструкция рамы для навесного оборудования сваривается из швеллера номер 10. Соединяется он с колесной осью куском квадратной трубы, а швы завариваются сваркой.
• Далее привариваем к раме рычаг управления, обладающий тремя коленами. Соответственно, это 350, 550 и 200 мм. Прикрепляем к этому рычагу еще один размером 800 мм, который будет регулировать усилие. Рычаги соединяются между собой обычными болтами.

Конструкция адаптера

• К основной раме привариваем кусок трубы длиной примерно 300 мм – это будет наша подставка под сиденье. Наверху также завариваем два куса трубы перпендикулярно этой подставке. Это нужно для того, чтобы сидушка была более устойчивой и не оторвалась в процессе работы.
• Сиденье можно взять готовое, либо сделать из куса фанеры, затем оббить его поролоном или другим мягким материалом. Сиденье крепится к поперечным кускам трубы, приваренным к подставке под сиденье, а также к самой подставке. В качестве крепежа используем обычные болты.
• Спереди нужно приваривать механизм сцепки с мотоблоком.

Как мы видим, работа довольно простая, но потребуется навык работы со сварочным аппаратом, т.к. иного метода соединения всех составляющих не существует.

Можно немного усложнить конструкцию, сделав самодельный адаптер к мотоблоку Нева, у которого будет присутствовать рулевое управление. Для этого нам понадобится:

• листы железа;
• стальные трубы и уголки;
• сиденье;
• пара колес;
• сварочный аппарат.

В таком случае, рама адаптера должна быть хорошо сочленена с мотоблоком, чтобы конструкцию не вело по сторонам. В качестве руля можно взять готовое, от старых советских автомобилей (к примеру, от ВАЗа).

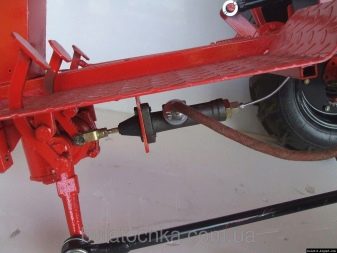

Адаптер с рулевым управлением

Как установить?

Рассмотрим принцип установки адаптера с рулем на примере модели для мотоблока КтЗ с рулевой колонкой. Стыкование адаптера с мотоблоком начинается с установки прицепа на штырь мототехники, который находится в ее передней части. Узел закрепляют шплинтом. После этого нужно переставить газ на место под сидение, перенося его с родным тросом. Для этого используют ключ на 10 и отвертку, снимают рычаг управления газа, убирают верхнюю заглушку под сиденьем, прокладывают трос. При необходимости меняют болт, поскольку в зависимости от модели адаптера он может оказаться больше чем нужно.

Далее болты затягивают ключом на 10. При переставлении газа следят за тем, чтобы тросик нигде не мешал. С мотоблока снимают руль и отцепляют тросики сцепления и разблокировки редуктора. Далее снимают руль, используя для удобства работы подставку. Убрав руль, снимают опору, приступают к установке педалей. На данном этапе работы пользуются тросом с переходной пластиной, которая входит в комплектацию адаптера.

Пластину устанавливают на крыло мотоблока и фиксируют болтом с гайкой. Рычаг, прикрученный к тросику, ставят на место кронштейна ролика. После этого ставят второй тросик, закрепляют его и прицепляют за установленный кронштейн, фиксируют до момента, допускающего хождение тросика.

Теперь нужно установить передний ход на правую педаль. Снимать ее для этого не нужно. Попутно регулируют узлы, проверяя натяжение переднего хода. После этого устанавливают реверс.

Как сделать адаптер своими руками без рулевого управления

Конструкция с шарнирным соединением, которое выступает в качестве рулевого управления. Водитель размещается на адаптере, повороты осуществляются за счет изменения угла сцепки.

Для изготовления понадобятся:

1. Профтруба размером 30-50мм или немного больше, в зависимости от мощности вашего мотоблока;
2. Швеллер аналогичного размера;
3. Труба с толстыми стенками, а лучше стальной круг диаметром 30-40мм, в котором на токарном станке будут просверлены отверстия для сцепного устройства;
4. Стальные стержни разного размера, для сцепного устройства – из закаленной стали;
5. Пара колес с подшипниковыми осями или ступицами;
6. Болты, гайки в ассортименте;
7. Готовое сидение, например от городского автобуса. Или материал для его изготовления – дермантин, доски;
8. Сварочный аппарат (лучше применять электросварку);
9. Болгарка, мощная дрель или сверлильный станок;
10. Токарный станок, или возможность заказать токарные работы;
11. Грунтовка, краска.

Размеры адаптера для мотоблока выбираются исходя из потребностей аппарата. Специальных условий соблюдения симметрии нет, длина самодельного устройства может превышать размеры мотоблока.
Перед началом работ следует выполнить чертеж адаптера.

Рама может быть выше или ниже оси мотоблока, это не страшно. Главное – обеспечить горизонтальность конструкции. Совет. По возможности располагайте место посадки как можно ниже, для устойчивости.

Колеса не обязательно располагать на оси, оптимальный вариант – портальная подвеска, она обеспечит достаточный клиренс. Упругие элементы не устанавливаются, поэтому шины лучше выбирать с высоким профилем, для амортизации. Проследите за соосностью колес и параллельностью их установки.

Как сварить адаптер без применения заводского оборудования? Если у вас нет кондукторов для правильной фиксации элементов рамы относительно друг друга, воспользуйтесь любой ровной поверхностью. Например – листом ДСП.

На нем выкладываются элементы конструкции, и производится сварка в одной плоскости. Затем рама переворачивается на 180°, и сваривается вторая сторона. После чего можно закончить боковые швы.

Важно! Шлифовка сварных соединений производится после того, как все швы готовы и проверены.

Самая ответственная часть – сцепное устройство. Это шарнир, работающий в двух плоскостях. Вертикальная ось – для поворота, горизонтальная ось – для предотвращения диагонального вывешивания на пересеченной местности.

Сложная конструкция на подшипниках не обязательна, но изготовить ее сложнее, чем сделать передний адаптер с жесткой сцепкой. Втулки должны быть с минимальными люфтами, их необходимо регулярно смазывать.

Сидение размещается таким образом, чтобы при любых углах поворота руля, ваша спина не отрывалась от спинки. Выносные органы управления не требуются, ими оснащается лишь адаптер с рулем для мотоблока, где силовая установка располагается сзади водителя. Можно разместить сбоку от сидения, рычаги управления различными приспособлениями для обработки земли.

На задней поперечине рамы располагается кронштейн для навесного оборудования. Поскольку вы сидите к ним спиной – управление будет затруднено. Эта проблема решается модернизацией вашего окучивателя или плуга. Надо добавить несколько тяг, и смастерить устройство для изменения высоты рабочего инструмента.

По-прежнему хотите сделать адаптер для мотоблока своими руками? В помощь вам подробное видео с примерами изготовления.

Область применения

Адаптер превращает мотоблок в универсальный, многофункциональный механизм. Используя это оборудование, оператор может находиться в сидячем положении

Важно заметить, что он придает мотоблоку устойчивость и в целом упрощает процесс выполнения работы

Изначально зафиксированное навесное оборудование, не будет перемещаться вверх или вниз при движении.

Большими преимуществами обладает механизм с рулевым управлением. Больше не нужно использовать ручки мотоблока. Теперь есть специальный рулевой узел, который позволяет развивать скорость до 5 км/час.

При использовании вместе с навесным оборудованием можно расширить спектр выполняемых работ:

• уборка листьев, снега, территории;
• окучивание грунта;
• выравнивание земли;
• перевозка грузов разных габаритов.

Технические характеристики адаптера без сцепки

Что такое марш-лестницы

Если вам необходим адаптер к мотоблоку «Нева», вы можете приобрести тот, что не имеет сцепки. В этом случае стоимость составит 8600 руб. Дополнив оборудование данным элементом, вы сможете косить траву, обрабатывать почву, перевозить грузы и убирать снег. Дополнительно можно применить навесное оборудование, которое прикрепляется к штырю мотоблока, — сюда можно отнести снегоуборщик, щетку, лопату отвал и косилку. Присоединение дополнительной техники может быть осуществлено к опускному сцепному устройству, его следует приобрести отдельно, в данном случае речь идет об окучнике, плуге или картофелевыкапывателе.

Если у вас есть мотоблок «Нева», адаптер с рулем, который описывается в статье, подойдет как нельзя лучше. В комплект входит задний фаркоп, который обычно используются для крепления ножного тормоза или телеги. Адаптер имеет пневматические шины и подсидельную рессору, последняя из которых обеспечивает возможность комфортного перемещения по поверхности, не отличающейся ровностью. Подножки являются регулируемыми, а масса устройства составляет 22 кг. Колея равна 520 мм, а рабочая скорость движения составляет 12 км/ч. Изготавливается данное оборудование в России, а гарантия на него предоставляется в течение года.

Изготовление прицепа

Одной из наиболее популярных самоделок является прицеп. Его можно считать самым основным агрегатом для работы с мотоблоком. Как уже отмечалось, начинать необходимо с подготовки чертежей и расчетов. Конструкция может отличаться в зависимости от желания, фантазии и имеющегося материала.

Первым делом готовится рама. Делается каркас прямоугольной формы с обязательной вставкой ребер жесткости. Предусматриваются места, к которым будут присоединяться элементы ходовой части и крепления к мотоблоку. Ходовая часть чаще всего крепится на самодельной ступице (окантовывается приваренная к раме арматура).

Далее производят непосредственное крепление ходовой части. Здесь может использоваться подшипниковая система или ось в зависимости от конструкции прицепа. Во втором случае лучше выполнить съемное крепление, нежели сварное. Это может понадобиться при ремонте (замене) оси.

Сцепной механизм проще приобрести готовый. Его нужно будет просто присоединить к прицепу. Обычно его крепят к куску металлической трубы, которая приваривается к раме тележки.

Далее собирается кузов. Используют для этого сталь, нержавейку или оцинковку

Важно сделать ребра жесткости по дну и бортам. Предусматривается место для водителя

Как сделать адаптер для мотоблока Нева своими руками

Удобный самодельный адаптер выполнить самостоятельно вполне возможно при наличии минимальных навыков обращения с основным инструментом. Схема такого устройства предельно проста и интуитивно понятна.

Устройство конструкции

Адаптер для мотоблока представляет собой специальный прицеп, имеющий сиденье. Такой агрегат выполняется на основе двухколесной рамы и позволяет облегчить процесс работы с мотоблоком. Можно выполнить самостоятельно устройство с рулевым управлением, характеризующееся жестким сочленением с мотоблоком и рулевым приводом в виде отдельный узел. Управляемая колёсная пара может располагаться впереди или сзади. В конструкции подвижного сочленения можно изменить угол относительно вертикальной оси, располагаемой от мотоблока до прицепа.

Основные элементы устройства представлены:

• лестничной или хребтовой рамой;
• мостовой, осевой, портальной или поворотной подвеской;
• при наличии заднего расположения адаптера применяется портал навесного оборудования;
• при наличии переднего расположения применяется портал мотоблока или крепление отвала;
• рабочим местом для водителя;
• рулевым управлением при жесткой сцепке.

Размеры, устройство и чертежи

Габариты, размеры и технические характеристики варьируются в зависимости от типа конструкции. Адаптер с рулевым управлением имеет рамную конструкцию, рулевое управление, колесную пару, водительское сиденье, педали на газ и тормоз, а также сцепление. Размеры дорожного просвета — порядка 350 мм, колесной колеи — 600 мм. Средняя скорость — до 15 км/ч. Показатели общего веса — 105 кг.

Этапы изготовления

Поэтапная технология самостоятельного изготовления конструкции следующая:

самостоятельно разрабатывается кинематическая схема. Допускается использовать уже готовые варианты, которые адаптируются под конкретные цели. Обязательным условием является обеспечение максимального равновесия создаваемой конструкции;
изготавливается основная рама на основе вилки с втулкой, что позволит прицепу свободно поворачиваться;
изготавливается кузов на основе листовой стали. Допускается приобретение подходящего по размерам и форме заводского изделия

Внимание нудно уделить бортам, высота которых должна быть не меньше 30-40 см;
выполнение фиксации сидения с расстоянием в 75-85 см от передней части рамы;
монтаж. Для присоединения часто используется шестигранная труба.

На заключительном этапе самостоятельного изготовления в обязательном порядке выполнятся тестирование выполненной конструкции, что позволит обнаружить и исправить все недоработки и недочёты. Рекомендуется осуществить окрашивание всех металлических деталей с целью защиты от ржавчины.

Плуг своими руками

Реальностью является самодельный плуг для мотоблока

Только в данном случае важно найти точные и правильные чертежи. От этого будет зависеть качество обработки почвы

Сам отвал плуга обычно изготавливают из стали толщиной 3 мм

Важно ее правильно изогнуть. Сделать это правильно поможет шаблон из обычной металлической трубы

Для стойки берут металлическую пластину, толщина которой не менее 10 мм. Степень заглубления регулируется местом установки стойки на кронштейне. Угол вспашки выбирается наклоном мотоблока. Может использоваться с этой целью регулировочный винт.

Почву разрезает и формирует ее пласт лемех. Традиционная версия – двухсторонняя конструкция. Но можно выбрать и более современный вариант самозатачивающегося лемеха. В первом случае периодически необходимо затачивать оборудование. Это позволит равномерно разрыхлить почву, разрезать корни сорняков.

Прицепы для МТЗ

Так характеристики мотоблока МТЗ позволяет переводить до 300-500 кг груза, то не использовать эту возможность просто нельзя. Очень удобно переводить не только собранный урожай, но и различные материалы, инструменты и другие грузы.

Родные от производителя

Для мотоблоков Беларус Сморгонский механический завод представляет свой фирменный прицеп ПМ-00.000. Внешне телега представляет собой классический вариант исполнения, который использует в качестве крепления к мотоблоку сцепку. Достоинством модели является то, что есть сиденье, выполненное в виде бака, в который можно складывать инструмент. Сиденье очень удобное и с него легко дотягиваться до руля мотоблока.

Прицеп ПМ может осуществлять перевозку до 300 кг, при том, что его масса равна 200 кг. Устойчивость достигается за счет установки пневматических колес с дорожным просветом 27 м. При изготовлении кузова использовалась прочная сталь. Объем кузова составляет 0,705 куб.м. К недостаткам можно отнести особенности конструкции, не предусматривающей самосвальный вариант выгрузки, так как кузов приварен к раме.

Сторонние аналоги для МТЗ

Аналогом является усовершенствованная модель МП-480, которая обладает рядом достоинств: возможностью перевозки грузов весом до 500 кг и откидным типом кузова. Усиленная конструкция предусматривает предупреждение перекидывания прицепа во время транспортировки груза. В комплекте с телегой поставляются дополнительные щиты, которыми можно увеличить высоту борта, использовав специальные крепления. Сиденье выполнено в виде удобного ящика, в котором можно хранить необходимые инструменты.

От разных производителей можно найти большой количество прицепов не только разных форм, но и грузоподъемности. Беларусмаш представляет модели ТМ-360 и 350, Акимовский металлургический завод – ТМ 500-700. Принцип построения конструкции одинаков, но различия в некоторых нюансах, например, наличия крыльев над колесами или возможность откидывать борт кузова.

Самодельный вариант для МТЗ

Также, как и многое другое оборудование, телегу можно изготовить своими руками. Причем самодельный вариант ни в чем не будет уступать фирменному

Важно только внимательно изучить схему, представленную ниже

Техника изготовления прицепа:

• Изготовить раму из квадратной трубы.
• Самым лучшим вариантом является самосвальный кузов с откидными бортами, поэтому делать будем его. Кузов сварить из листов железа или алюминия, в зависимости от того, что есть под рукой.
• Прикрепить раму к кузову, предусмотрев возможность самостоятельного откидывания кузова.
• Установить сиденье спереди кузова. Оно необходимо для комфортного передвижения на мотоблоке. Необходимо рассчитать расстояние от руля до сиденья, чтобы было удобно осуществлять управление.

Видео обзор

В видео обзоре демонстрируется, как собрать самостоятельно прицеп для Беларуса

Обзор прицепа-самосвала для мотоблока МТЗ

Отзывы владельцев подтверждают, что использование мотоблока для перевозки грузов вполне реально и очень распространено. Фактически мотоблок может заменить трактор.

Александр:

Самостоятельно я изготавливать прицеп не собирался по той простой причине, что руки не с того места. Поэтому купил ТС-350 и не пожалел. Работать приходится чуть ли не каждый день, а с прицепом стало легче не только передвигаться, но и перевозить урожай. Управляться с ним легко. Под горку и на горку мой Беларус тянет отлично.

Валентин:

Использовать прицеп конечно хорошо, но тут важно на какой дороге. Если почва размыта и везде грязь, то Беларус может забуксовать

А при хорошей дороге и скорость до 10 км/ч получается. Если буксует, то нужно уменьшать количество груза. Но и это лучше, чем ничего.

Адаптер для мотоблока – это агрегируемое с одноосной тракторной техникой устройство, оснащенное механизмами для установки и закрепления различных видов навесного оборудования.

Внешне напоминающий одноосный прицеп мотоблочный адаптер позволяет значительно расширить возможности мотоблока и увеличить его производительность.

Превращая одноосный мотоблок в мини-трактор, он позволяет быстро и без особых усилий производить предпосевную обработку почвы, сев сельскохозяйственных культур, окучивание и культивирование посевов, а также может использоваться в качестве транспортного средства и устройства для уборки снега и мусора.
