Подробная инструкция как подключить автоматический выключатель

Монтаж и эксплуатация автоматических выключателей

Согласно требований правил электробезопасности, автоматические выключатели (автоматы), как и другая электрика в квартире устанавливаются в помещениях, которые должны быть надежно защищены от дождя, снега и других внешних воздействий. Установка автомата – достаточно сложный процесс и работы по его монтажу должны проводиться специалистом – электриком с соблюдением технологии монтажа.

Автоматические выключатели устанавливаются в специальный электрощит, при этом их закрепляют на DIN-рейку. ДИН-рейка – это изделие для закрепления различного электрооборудования, получила широкое распространение за универсальность и удобство в- эксплуатации. Выключатели закрепляются на рейке обязательно вертикально, с расположением «выкл» в верхней части.

Перед монтажом

Необходимо произвести тщательный осмотр автомата на предмет возможных повреждений корпуса. Рекомендуется, также, несколько раз пощелкать выключателем, проверить, работу механизма «вкл-выкл». Сразу же перед установкой нужно проверить маркировку автомата, сравнить ее с параметрами подключаемой электрической сети.

Непосредственно к сети подсоединяется с помощью медной проволоки или шин. Подвод напряжения к устройству осуществляется только с верхней стороны. В- отдельных случаях допускается подводка напряжения снизу при условии соблюдения дополнительных мер электробезопасности. В соответствии с требованиями Правил устройства электроустановок автоматы подсоединяются к сети так, чтобы винтовая гильза была без напряжения при выкрученной пробке. При использовании одностороннего питания, токоподающий проводник подсоединяется к неподвижным контактам выключателя.

Эксплуатация автоматических выключателей

Длительность срока службы зависит не только от правильно выполненного монтажа, но и от его грамотной эксплуатации в дальнейшем. Для этого нужно просто соблюдать несложные правила эксплуатации.

Современные автоматические выключатели, в большинстве своем, могут нормально работать при диапазоне рабочих температур в пределах от -25С до +40С. Отдельные модификации автоматов имеют еще более широкий диапазон температур

Очень важно при эксплуатации соблюдать необходимую влажность воздуха в том помещении, где находится автомат

При средней температуре +20С влажность воздуха равна примерно 90%. В случае значительного повышения температуры, например, до +40С – влажность воздуха должна быть не более 50%.

Регулярное техническое обслуживание проводится с определенной периодичностью и не зависит от условий их эксплуатации. Оно включает в себя определенный комплекс профилактических работ, проводимых с целью обеспечения нормальной работоспособности устройства. Основные действия при этом – очистка от пыли и грязи, смазывание отдельных элементов, устранение возникших в процессе эксплуатации повреждений.

Установку и последующее обслуживание нужно обязательно проводить используя услуги электрика – специалиста в области электротехники.

Меры безопасности при отключении квартиры от энергоснабжения

Все электротехнические работы следует выполнять стоя на диэлектрическом коврике

При неумелом обращении и халатности электричество представляет собой смертельную угрозу для жизни человека, пожарную опасность для зданий и сооружений.

Во время проведения электротехнических работ нужно соблюдать следующие меры безопасности:

во избежание поражения током все манипуляции проводить, стоя на диэлектрическом коврике;
не касаться оголенных проводов руками;
пользоваться инструментами со степенью защиты от 1 кВт;
не проводить работы под напряжением;
запоминать расположение проводов в клеммах;
при малейшем риске постороннего вмешательства ставить у автомата охрану.

Щиток электрический под счетчик и автоматы — выбор места установки

Начнём с самой простой части — где разместить распределительный щит в квартире? Удобнее всего расположить его возле входной двери в прихожей. В этом случае не придётся далеко тянуть питающий кабель с площадки. Самый оптимальный вариант по высоте — на уровне глаз взрослого человека. И показания счётчика удобно снимать, и отключить автоматы при необходимости.

Для сторонников запихать всё под потолок, «для пущей безопасности, как мол раньше счётчики вешали», скажем следующее. Старые электросчётчики с предохранителями-пробками монтировались просто на стену без ящиков, потому и вешались под потолок.

Современный электрощит имеет прочный корпус и запирается на замок, так что дети туда не влезут, если вы не бросите ключ на видном месте.

При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. Данные по наружным сетям можно взять у местного энергосбыта.

Купить готовый или собрать электрощиток своими руками

Как поётся в старой песенке «до чего дошёл прогресс», что можно купить готовый щиток с полной начинкой или собрать готовый. Если ваш электрик предлагает такую конструкцию «фирменной» сборки, то не пугайтесь. Щиты собирают предприятия и электромонтажные фирмы, в том числе и под заказ или для типовых проектов квартирной проводки.

Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Но если вы «подопытный кролик» для первого эксперимента — отказывайтесь. Пусть лучше собирает сам, ручками, по старинке.

Подключение

Для установки колодок и устройств автоматической защиты в электрических щитках предусмотрены специальные Din-рейки шириной 35мм. Как это делается, можно посмотреть на рисунке.

Установка УЗО

Указанные обозначения:

a – устанавливаемый автомат;
b – отвертка с плоским жалом;
c – защелка на автомате, при помощи которой он крепится к Din-рейке;
d – Din-рейка.

Установка производится следующим образом:

одним концом паза (там где нет защелки) автомат устанавливается на рейку;
жалом отвертки оттягивается защелка на пазе устройства защиты, как это делать, проиллюстрировано на картинке;
устройство прижимается к рейке и вытягивается отвертка, в результате оно надежно фиксируется.

Чтобы правильно подключить розетку к автомату в щитке, следует придерживаться следующего порядка действий:

с жилы кабеля снимается изоляционный слой (примерно 10мм);
зачищенный кабель вставляется в зажимной контакт, как это показано фотографии ниже;

Подключение провода

проверьте, не попала ли изоляция под зажим, после чего он затягивается винтом.

Соединение нескольких устройств защиты, установленных в электрощитке, можно выполнить проволочными перемычками, как это изображено на фото, при этом удобно использовать термонасадку.

Проволочные перемычки

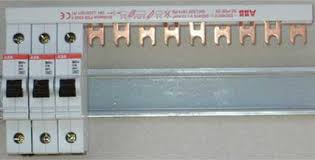

Для соединения нескольких автоматов выпускаются специальные шины (гребенки), которые значительно упрощают монтаж.

Шина «гребенка»

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

1: Сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

3: Теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

4: Далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО

5: Теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая — варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья — розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

6: Далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

7: Поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Подготовка всех необходимых материалов и инструментов

Кроме, собственно, устройств защиты понадобятся:

DIN-рейка для крепления автоматов;
отрезки проводов для внутренних соединений;
бокорезы;
отвертка;
пассатижи;
нож.

Важно! Если используется многожильный провод, то требуются соответствующие его диаметру обжимные наконечники. Используемые для внутренних соединений провода должны иметь сечение, не меньшее чем у отходящих в линию

Вам это будет интересно Подключение рн 113

DIN-рейка

Монтаж автоматических выключателей и остальных защитных приборов производят на заранее закрепленную DIN-рейку, поскольку крепление у всех устройств стандартное. Приборы могут лишь различаться по ширине в зависимости от количества коммутируемых фаз и функциональности.

Назначение и область применения автоматических выключателей

Автоматические выключатели являются элементами управления коммутационной системы, выполняют три основные функции:

Обычного переключателя, включение и выключения;
Отключение нагрузки от сети при резком превышении установленного токового порога, это бывает при коротком замыкании в цепи или неисправности оборудования нагрузки;
Некоторые автоматические выключатели отключаются при резком снижении тока, когда включаются приборы, потребляющие большое количество электроэнергии. Для исключения неисправностей на дорогостоящем оборудовании при больших скачках напряжения и тока в сети, автоматы отключают нагрузку.

Все эти автоматы имеют разные технические характеристики, конструктивные особенности.

Основные виды автоматических выключателей

Размещают схему подключения УЗО на его корпусе. Такая опасность в виде плохого контакта несет в себе угрозу оплавления изоляции, не только провода, но и самого автомата, что может привести к пожару. На примере АВ серии ВА, изготавливаемых фирмой Iek, можно убедиться, что верхний контакт является фиксированным, соответственно нижний будет подвижным. Итак, с установкой самой коробки разобрали, теперь разберемся, как устроена схема электрического щита.
Отличия типов электрических автоматов B и C не так существенны; Номинальный ток. Разберём подробнее нанесённые на автомат знаки и цифры: Бренд.
Напряжение со второго входного автомата поступает на трехфазное УЗО, на нижние клеммы которого подключена трехфазная нагрузка.
Основной рабочей частью является биметаллическая пластина.
Если не разберетесь, пишите подскажу.
Провод, рассчитанный под используемый бытовой прибор, сечение должно превышать в два раза нагрузку.
Показывает текущее состояние контактов.
Электрическая схема подключения автоматических выключателей.

Нормы подключения автомата в щитке согласно ПУЭ

К щиткам и их установке государственные органы предъявляют требования, которые прописаны в ПУЭ и должны отвечать ГОСТу 51778-2001:

установленный щиток должен соответствовать документации, в которой четко отражается количество автоматов и их мощность, а также класс и степень защиты;
на крышке должен устанавливаться значок напряжения – 380В или 220В;
фаза должна быть подключена к неподвижному контакту;
материал изготовления – металл или пластик, покрытый негорючей краской;
на проводах сделать маркировку с обозначением приборов, которые подключены;
между автоматами установить перемычки из шиноприводов;
должно быть заземление корпуса ящика. На корпусе должны быть ушки, чтобы сотрудник электронадзора смог установить необходимые пломбы.

Подключение автоматов в трехфазной сети

В трехфазной сети используются трех или четырех полюсные автоматы. В системе TN-C все три фазы L1, L2, L3 подключают к верхним клеммам трехполюсного автомата, а нулевой провод к нулевой шине электрощита.

Подключение трехполюсного автомата в системе сети TN-S с нейтралью и защитным заземлением

В системе TN-S с защитным заземлением PEN. три фазы подключаются к верхним клеммам четырехполюсного автомата, а нулевой провод синего цвета к верхней клемме четвертого полюса вводного автомата с маркировкой N. Защитный PEN провод желто-зеленого цвета подключается к шине заземления электрощита.

Схемы подключения

Итак, принцип работы автоматического выключателя теперь понятен, можно переходить непосредственно к схемам его подключения. Начнем с того, что автоматы могут подключаться в однофазные и трехфазные сети. Какие автоматы для этого необходимы? Если разговор вести от однофазных сетях с напряжением в 220 вольт, то в них обычно устанавливается или однополюсный прибор, или двухполюсный. Сама схема будет зависеть от того, используется ли в ней заземляющий контур или нет.

Если в дом входят два провода (ноль и фаза), то в распределительный шкаф можно ставить однополюсный вариант. При этом фазный контур будет проходить именно через сам автомат. Если внутрь дома входит три провода (фаза, ноль и заземление), то общий автомат должен быть двухполюсным. То есть, к первой клемме прибора подключается фаза, ко второй ноль. Заземление через отдельную клеммную коробку разводится до потребителей (светильники и розетки). Далее, провода от автоматического выключателя проводятся до счетчика, затем к однополюсным автоматам, установленных по группам, но уже как было описано в первом случае. Кстати, вот ниже данная система подключения автомата.

Что касается трехфазной сети, то в данном случае лучше всего ставить трехполюсные или четырехполюсные конструкции. Здесь все точно так же, как и в случае с однофазным подключением. То есть, если в доме используется разводка без заземления, то к неподвижным контактам подключаются три фазы питающей сети. Нулевой провод разводится как отдельный контур до потребителей (розетки и лампы). Если в доме присутствует система заземления, то устанавливается четырехполюсная модель, то есть, к прибору будут подключаться три фазы и ноль, а контур заземления пойдет отдельной линией до потребителей.

Подключение автоматов в щитке – вход сверху или снизу?

Первое с чего бы хотел начать это правильность подключения автомата в принципе. Как известно автоматический выключатель имеет два контакта для подключения подвижный и неподвижный. На какой из контактов необходимо подключать питание к верхнему или нижнему? На сегодняшний день споров по этому поводу развелось очень много. На любом электротехническом форума куча вопросов и мнений на этот счет.

Обратимся за советом к нормативным документам. Что сказано в ПУЭ по этому поводу? В 7-м издании ПУЭ пункт 3.1.6. сказано:

Как видно в правилах сказано, что питающий провод при подключении автоматов
в щитке должен присоединяться, как правило, к неподвижным контактам. Это также относится ко всем узо, дифавтоматам и прочих устройств защиты. Из всей этой вырезки непонятно выражение «как правило». То есть вроде, как и должно, но в некоторых случаях может быть и исключение.

Чтобы понимать, где расположен подвижный и неподвижный контакт нужно представлять внутреннее устройство автоматического выключателя . Давайте на примере однополюсного автомата рассмотрим, где находится неподвижный контакт.

Перед нами автомат серии ВА47-29 фирмы iek. Из фото понятно, что неподвижным контактом у него является верхняя клемма, а подвижным контактом – нижняя клемма. Если рассмотреть электрические обозначения на самом выключателе, то здесь тоже видно, что неподвижный контакт находится сверху
.

У автоматических выключателей других фирм производителей аналогичные обозначения на корпусе. Взять, например автомат фирмы Schneider Electric Easy9, у него неподвижный контакт также находится сверху. Для УЗО Schneider Electric все аналогично сверху находятся неподвижные контакты, а снизу подвижные.

Другой пример, защитные устройства фирмы Hager. На корпусе автоматических выключателей и УЗО hager также можно увидеть обозначения, из которых понятно, что неподвижные контакты находятся сверху
.

Давайте разберемся, с технической стороны есть ли значение, как подключить автомат сверху или снизу
.

Автоматический выключатель защищает линию от перегрузок и коротких замыканий. При появлении сверхтоков реагируют тепловой и электромагнитный расцепитель, расположенные внутри корпуса. С какой стороны будет подключено питание сверху или снизу для срабатывания расцепителей разницы абсолютно нет. То есть с уверенностью можно сказать, что на работу автомата не влияет, на какой контакт будет подведено питание.

По правде говоря, должен отметить, что производители современных «брендовых» модульных устройств, такие как ABB, Hager и прочие допускают подключение питания к нижним клеммам. Для этого на автоматах имеются специальные зажимы, предназначенные под гребенчатые шины.

Почему же в ПУЭ советуют подключение выполнять на неподвижные контакты (верхние
)? Такое правило утверждено в целях общего порядка. Любой образованный электрик знает, что при выполнении работ необходимо снять напряжение с оборудования, на котором будет работать. «Залазя» в щиток человек интуитивно предполагает наличие фазы сверху на автоматах
. Отключив АВ в щитке, он знает, что напряжения на нижних клеммах и все что от них отходит, нет.

Теперь представим, что Вам выполнял электрик дядя Вася, который подключил фазу к нижним контактам АВ. Прошло некоторое время (неделя, месяц, год) и у Вас появилась необходимость заменить один из автоматов (или добавить новый). Приходит электрик дядя Петя, отключает нужные автоматы и уверенно лезет голыми руками под напряжение.

В недалеком советском прошлом у всех автоматов неподвижный контакт располагался вверху (например, АП-50). Сейчас по конструкции модульных АВ не разберешь где подвижный, а где неподвижный контакт. У АВ которые мы рассматривали выше, неподвижный контакт был расположен сверху. А где гарантии, что у китайских автоматов неподвижный контакт будет расположен сверху.

Для тех, кто со мной не согласен вопрос на засыпку, почему на электрических схемах питание на автоматы подключают именно на неподвижные контакты.

Если взять, например обычный рубильник типа РБ, который установлен на каждом промышленном объекте, то его никогда не подключат верх ногами. Подключение питания к коммутационным аппаратам такого рода полагает только к верхним контактам. Отключил рубильник и ты знаешь, что нижние контакты без напряжения.

Особенности подключения СИП к вводному автомату

Самонесущий изолированный провод широко используется для передачи электричества в домашнюю сеть от воздушных ЛЭП вместо обычного кабеля. При всех достоинствах этого проводника подключение СИП к защитному автомату напрямую производить не следует, поскольку в ходе эксплуатации алюминий начинает «плыть», а изоляция обгорает. В конечном итоге это приводит в лучшем случае к выходу автомата из строя, а в худшем – к возгоранию. Проще всего избежать такой неприятности, подключив СИП к автомату через специальную переходную гильзу.

Такое приспособление обеспечивает переход с алюминиевого провода на медь. Купить его можно в специализированном магазине.

Пошагово монтаж автомата – на следующем видео:

Полезные советы

Иногда подключение автоматического выключателя связано с правильным проведением некоторых нюансов всего процесса. А именно подсоединением проводов к прибору

На что необходимо обязательно обратить внимание?

У каждой модели есть свои требования относительно сечения вставляемого провода и длины изоляционной оболочки

Это обязательно указывается в паспорте изделия.
Чаще всего зачищать провод надо на длину от 0,8 до 1,0 см.
Важно понимать, что ставить провод с изоляцией в зажим недопустимо, потому что диаметр изоляции больше диаметра самой жилы, поэтому контакт между зажимом и жилой или будет слабым, или будет полностью отсутствовать.
Фиксация провода в автомате производится винтом, который закручивается отверткой. После фиксации необходимо проверить качество зажима, для этого сам провод надо слегка подергать.
Если для подключения автомата используется многожильный проводник, то на его конец лучше всего надеть наконечник.

Характеристики и критерии выбора модульного автоматического выключателя

При выборе модульного автоматического выключателя в первую очередь надо учитывать следующие характеристики:

Максимум отключающей способности измеряется в кА (киллоАмперах) – это величина тока при которой автомат еще сохраняет работоспособность. Минимальное значение этого параметра на промышленных и бытовых сетях от 3кА до 10 кА;
Время – токовая характеристика, иногда эту величину называют чувствительность автоматического выключателя к токовым перегрузкам.

Класс чувствительности	Номинальный ток расцепления контактов
B	3-5 от In Х 10;
C	5-10 от InХ10;
D	10-50 от InХ10.

По чувствительности выключатели имеют три класса, В – отключение автомата происходит при 3-5 кратном превышении номинального тока для определенного участка сети. С – 5 -10 крат и D 10 – 20 крат, при эксплуатации оборудования с электродвигателями вариант группы В не рекомендуется, кратковременные пусковые токи могут вызывать не обоснованные, частые отключения. Универсальным вариантом считается С, для электродвигателей D.

B	для сетей с небольшими токами КЗ (ТЭНы, плиты);
C	для участков сети с большими токами, самые востребованные;
D	с большими токами пуска (сварка, асинхронные электромоторы, трансформаторы)

Номинальный ток участка сети, когда происходит отключение, изготавливаются выключатели со значениями в интервале 0,5 – 125 А для модульных конструкций. Для промышленных вводных автоматических выключателей эта величина может достигать тысячи Ампер.
Число полюсов на выключателе может быть от 1 до 4, Ширина корпуса одиночного модуля в зависимости от серии изделия, 18мм, компактный вариант на половину меньше 9мм, расширенный 27мм.

Учитывая эти параметры, делается выбор выключателей для конкретного участка сети, после чего составляется или изучается схема их подключения.

Паять или не паять

Некоторые неопытные мастера для экономии не ставят наконечники и производят оконцевание при помощи пайки. В соответствии с нормативными документами, пайка при подключении к УЗО не допускается из-за ряда недостатков:

недостаточная прочность пайки;
при работе приборов происходит повышение переходного сопротивления;
остатки флюса провоцируют развитие коррозии;
снижается проводимость тока.

Под воздействием высоких температур, пайка начинает оплавляться, а проводник нагреваться. Если регулярно не проводить осмотр и подкручивать соединения, они ослабляются и теряется контакт, что становится причиной пожара.

Технические характеристики

Естественно, у каждой модели определенные параметры мощности и пропускной способности. Предлагаем рассмотреть технические характеристики автоматического однополюсного автомата типа АВВ (ABB):

Начальное напряжение сети – 230–400 В;
Номинальная (начальная) сила тока – 16А;
Частота – 50Гц;
Пропускная способность (до выключателя с силой 60 А) – не менее 4,5кА;
Работоспособность до 10 тысяч отключений – включений;
Гарантированная прочность схемы – до 10 тысяч отключений – включений;
Полюсов один (отсюда и название «однополюсный»), в отличие от двухполюсного автомата, у которого их, соответственно, два;
Класс пожарной безопасности и защиты от проникновения под корпус ваги и твердых частиц – 20IP;
Максимальный размер провода подключения – 25 мм2;
Скорость отключения – менее 0,1 секунды;
Ток определяет сертификат конкретного устройства.

Из данной серии чаще всего применяется автоматический модульный выключатель ВМ40. Он известен своей способностью пропускать до 32 Ампер, при этом обеспечивая максимальное количество рабочих циклов (отключение – включение) – до 30. Аналогичным образом действия также обладает автомат марки Легранд (Legrand), Schneider electric Multi9 (на 25 А), Merlin Gerin и ABB SH201-B6.

Фото — маркировка однополюсных автоматов

Помимо этого, однополюсный автомат также делится на виды:

A – этот тип используется для подключения групповой нагрузки в жилых домах или квартирах, используется в бытовых условиях;
B – применяется для защиты сетей, которые подключены к большим нагрузкам. Чаще всего это личное освещение или дома с увеличенной потребностью в потреблении энергии. Используются в системах с соотношением 3÷5 Iном;
C – необходимы для подключения промышленных зданий, заводов, компаний и прочих сетей производственного назначения.

Видео: Подключение однополюсного автомата

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
Подача питающего напряжения в нижней части устройства — приводит к потере работоспособности прибора.
Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.
Правила подключения УЗО должен знать каждый электрик

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки.

Особенности и разновидности устройств

Автоматические выключатели отличаются друг от друга по способу управления, виду расцепителя, методу монтажа, материалам корпуса и величине рабочего тока. Современные модели выделяются еще и тем, что в них есть сигнальные контакты групп, возможность прерывания электроцепи на расстоянии, а также автоматическое срабатывание в критической ситуации. Автоматы используются не только в жилых помещениях, но и на производственных объектах для обеспечения безопасности.

Основной характеристикой, на которую ориентируются при выборе прибора, является номинальный ток. С целью определения критерия сначала устанавливается сила тока, которая требуется для обеспечения питанием всех устройств в квартире. В связи с этим существуют устройства с разным количеством полюсов:

Один. Подходит для цепей с освещением и розеткам с простыми приборами.
Два. Прибор необходим для защиты проводки, которая идет к водонагревателю, отопительным элементам, кухонной плите и пр.
Три. Используется для трехфазных цепей. Применяется только в крупных промышленных помещениях, мастерских или на производстве.

Устанавливают пакетники всегда от большего к меньшему, по уменьшению мощности.

Почему нельзя подключать несколько жил разных сечений на одну клемму?

Иногда возникает потребность установки нескольких автоматов, питаемых одной жилой и для этого целесообразно употреблять специальные рейки или гребенчатые шины. Однако они редкооказываются в наличии, поэтому приходится воспользоваться обычными перемычками — кусочками проводов, соединяющих питание с АВ.

Такое соединение можно осуществить в щитке своими руками. Для этого потребуются перемычки из электропровода идентичной площади поперечного сечения. Чтобы изготовить перемычку необязательно обрезать, очищать и соединять каждый кусочекмежду собой. Достаточно отмерить необходимую длину, чтобы хватило объединить все контакты АВ, а затем, придав необходимую форму, зачистить провод на изгибах, вставляющихся в зажимы автоматов. Таким образом, выходит целостная, непрерывная перемычка.

Не рекомендуется соединять автоматы посредством жил различного сечения. Когда концы будут фиксироваться в клеммах, толстые жилы затянутся хорошо, а жилы меньшего сечения, расположенные рядом окажутся ослабленными. Впоследствии, на этом месте начнет плавиться оболочка проводов и контактов АВ, что может спровоцировать возгорание.
