Виды рабочих насадок
Распиловка бревен бензопилой осуществляется разными способами, мастера работаю с деревом вдоль волокон, а также поперек него. Все зависит от того, какие насадки используются в бензопиле.
Насадка для продольной распиловки
Используется для распиливания бревна вдоль, процесс проходит в горизонтальном положении. После работы мастер получает одинаковую толщину у изделия. Готовые материалы подвергаются процессу сушки, после этого доски применяются в строительстве.
По внешнему виду приспособление представляет собой раму небольших размеров, она крепится к шине с каждой стороны.
Приспособление для продольного распила бревен
Распиловка облегченной насадкой
Метод не отличается высокой производительностью, но используется довольно часто. Крепление элемента осуществляется с одной стороны, но заготовки получаются немного неровные. Такие материалы необходимы для строительства сараев или заборов.
Барабанный дебаркер – окариватель
Насадка к бензопиле для снятия коры С помощью такой насадки легко распустить бревно, работает она за счет клиноременной передачи. Прикрепляется к ремням с обеих сторон, для этого используются специальные шкивы. Скорость вращения вала зависит от размера шкивов, поэтому работоспособность насадки несложно изменить.
Такая технология вынуждает мастера внимательно следить за каждым этапом процесса, некоторые специалисты во время этого распила используют помощника. Но этот вариант требует повышенных мер безопасности.
Другие варианты козел
Наибольшее распространение для распиловки одиночных толстых бревен цепными пилами, получили различные конструкции козел с фиксацией задней части бревна.
Именно таких, кроме крестообразных, больше всего выпускается промышленно.
Их конструкции настолько просты, что в подробных описаниях не нуждаются, все видно на фото. Такие козлы для распилки дров своими руками может сделать любой домашний мастер, мало-мальски умеющий держать в руках инструмент. Здесь главное — умение соразмерить габариты опорной площадки величине и весу распиливаемых бревен. Она может иметь и не прямоугольную форму, а то и вовсе заменена упорами. Понравилась своей простотой и минимализмом такая конструкция козел.
Или вот такой вариант, рассчитанный для очень толстых, но не длинных бревен:
И напоследок мы представим очень удачную для домашнего изготовления деревянную конструкцию, также гарантированно обеспечивающую отсутствие заклинивания пилы за счет малой ширины между упорами козел в месте распила.
В таких козлах бревно укладывается с одинаковым вылетом по бокам для устойчивости, и распиливается посредине. Далее так же поступают с полученными кусками.
Во всех случаях при самостоятельном изготовлении козел, высоту вы выбираете индивидуально, чтобы, в первую очередь, было удобно вам.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)
Козлы для пилки дров своими руками? Легко! Хорошие хозяева заранее заботятся о том, чтобы у них было достаточно дров в запасе на зиму. Для их заготовки у вас должен быть незаменимый инструмент всех владельцев частных домов – козлы для пилки дров.
Это достаточно простая конструкция, которая должна быть на даче у каждого, чтобы было удобно обрабатывать , делать заготовку дров и с точностью до миллиметров распиливать металлические планки или деревянные доски.
Сделать козлы своими руками достаточно просто, и с этим справится даже тот, у кого нет никаких специальных навыков.
Виды
Чтобы сделать классический вариант такого оборудования для распиловки, потребуется любой из материалов:
Несмотря на то, что конструкция сама по себе простая, козлы для распиловки можно отнести к разряду станков. По этой причине при изготовлении следует соблюсти некоторые условности, одной из которых является наличие чертежа или плана, по которому будет производиться сбор. При планировке стоит подписать все размеры, это же относится даже к самым малым деталям.
Критерии выбора
Главное, на что следует обращать внимание при сборке, это размеры. На это будет влиять:. От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время
Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена
От того, какие будут выбраны размеры, будет зависеть все потраченное на работу время. Лучший вариант – сделать станок высотой от 0,9 до 1,1 м. Так, человек, который будет работать, не будет слишком сгибать спину, а руки будут расположены горизонтально. Работать будет просто, и нагрузка на спину будет уменьшена.
Особенности использования инструментов при работе на козлах
Если вы планируете обрабатывать древесину при помощи обычной двуручной пилы, то вам обязательно потребуется надежная опора для второй. По этой причине при планировке позаботьтесь о наличии таких элементов. Доступный вариант – создание упора из лесины, что даст вам преимущество в виде установки опоры в любом месте. При использовании механизированного инструмента вроде бензопилы, позаботьтесь о крепкой поверхности на козле.
Козлы для пилки дров бензопилой обладают своими особенностями, так как есть отличия в правилах эксплуатации, которые влияют на безопасность рабочего. В этом случае вам нужно будет заранее позаботиться о месте для свободного висения материала, который будет распилен. Так вы сможете избежать зажима инструмента распиливаемым полотном.
Ленточная пилорама
Данный механизм является одним из сложных типов. Для его изготовления потребуется приобрести дорогостоящие материалы, включая двигатель необходимой мощности, подготовить систему передвижения станка и провести полную отладку и настройку оборудования. Изготовление его в домашних условиях может оказаться чрезвычайно затруднительным и дорогостоящим.
Принцип работы ленточной пилорамы кроется в ее названии. Режущий элемент представляет собой длинное полотно пилы, свернутое в кольцо. Это кольцо устанавливается на шкивы. Чтобы лента при разогреве не слетала, в качестве шкива используют автомобильные или мотоциклетные колеса. Они дают необходимую упругость.
Основным элементом конструкции, которому необходимо уделять первоочередное внимание, является рама. Именно она будет удерживать режущие элементы, привод, двигатель. Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила
Сборку конструкции следует начинать с рамы
Также рама обеспечивает плавное передвижение по направляющим и регулировку толщины распила. Сборку конструкции следует начинать с рамы.
Двигатель играет важную роль в процессе пиления. Недостаточно мощная система приведет к частому застреванию пилы и малой эффективности, а слишком мощный может сломать режущий элемент. Как правило, используются электродвигатели с мощностью от 2 кВт. Двигатель размещают на стороне рамы, обратной режущим механизмам.
Самая простая часть – установка направляющих. Допускается использование любых прочных материалов – рельсы, швеллеры, двутавры. Расстояние между двумя параллельными направляющими составляет диаметр самого большого бревна, которое будет пилиться на этой пилораме. Направляющие крепятся на опоры, устанавливаемые через каждые полметра. Крепление частей между собой производится сваркой.
Совет! Подобные конструкции часто используются небольшими предприятиями. При относительно небольших затратах можно получить эффективный инструмент, способный провести продольную распиловку большого количества бревен. Однако для разового использования инструмент нельзя назвать эффективным – слишком большие затраты.
В данном видео изложен процесс распиловки древесины ленточной пилорамой. Это позволит оценить ее эффективность, а также заметить основные положительные и отрицательные стороны.
С помощью изложенных выше чертежей и описания, вы сможете сделать каретку для бензопилы своими руками. Необходимо помнить, что бензопила является чрезвычайно травмоопасным инструментом. Все части конструкции, особенно удерживающие шину пилы, должны быть надежными и крепкими. Части не должны «гулять» при подаче нагрузки. В противном случае можно получить серьезные порезы или травматические ампутации частей тела. Если вы не уверены в своих силах, рекомендуется доверить сборку механизма профессионалам или приобрести уже готовый комплект.
Ручная пила
Самый простой вариант – ручная пила
Хотя это далеко не самый производительный инструмент, но и здесь есть, на что обратить внимание. Пила для распиловки дров должна быть достаточно большой и подразумевать значительный размах человека, который будет с ней работать
Такая пила должна быть предназначена для грубой и быстрой распиловки, а поэтому иметь специальную конфигурацию зубьев и их разводку. Мелкий зуб предназначен для чистого реза.
ВСЕ ЧТО НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ НАХОДИТСЯ ЗДЕСЬ >>>
Пила может иметь антипригарное покрытие. В этом случае она будет меньше застревать в бревне
Это, конечно, хорошо, но вот что важно! Полотна таких пил черного цвета и предназначены, чаще всего, для тонкой работы и очень тонкого пропила. Зубья таких пил имеют крайне малую разводку, практически не видную глазу
Так что лучше выбрать пилу с обычным полотном. Его всегда можно смазать маслом или литолом
Кроме того, что тоже очень важно, ручная пила для дров довольно быстро затупится. Придется либо покупать новую, либо точить старую
Так что ручная пила должна иметь адекватную цену, которая позволяла бы ее заменить в случае необходимости без ощутимых потерь для кошелька.
Для электропилы не нужно готовить горючее. И не нужно заводить – что порой бывает непросто.
Достаточно включить ее в розетку – и готово
Козел для распилки дров своими руками
Складной козел для дров является удобной и компактной подставкой. Он позволяет легко проводить распиливание бревен и толстых досок. Складывающаяся подставка не занимает много места и может храниться в сарае или гараже. Для изготовления конструкции потребуется заготовить качественный брус и доску. Сборка подставки занимает около 2 часов.
Необходимые материалы
Собрать деревянного козла для распилки дров своими руками не составляет труда. Но в работе рекомендуется использовать прочные материалы. Чтобы максимально продлить срок службы конструкции следует предварительно обработать дерево антисептиком. Это позволит защитить материалы от воздействия влаги, предупредить их повреждение вредными насекомыми.
Изготавливается деревянный козел для пилки дров с параметрами 1×1 м. Такого размера изделия достаточно для распиливания и крупных бревен, и небольших пней. Перед началом работ исполнителю потребуется заготовить следующие материалы и вспомогательные изделия:
- брус: 6 единиц с длиной в 1 метр;
- доска: 4 единицы с длиной в 1 метр и шириной примерно в 7-8 см;
- болты М8: 3 штуки;
- гайки и шайбы: по 3 штуки;
- саморезы по дереву: 24 штуки.
Из данных материалов и расходных элементов можно собрать компактный складной козел, который будет обладать повышенной устойчивостью. Дополнительно для проведения работ потребуется шуруповерт, пила по дереву.
Пошаговая инструкция по изготовлению пильных козлов
Далее между ними необходимо установить болт М8 с полукруглой шляпкой.
Нужно провести соединение первой пары ножек, затянуть болт, установить шайбу и гайку.
Повторить процедуру для еще двух опорных пар. Далее работа проводится по следующей схеме:
2. На паре досок, располагаемых с одной стороны козла, следует просверлить по два вертикальных отверстия на расстоянии 67 мм с каждого края (см. чертеж козла). Дополнительно высверливаются отверстия с одной из сторон на расстоянии 245 мм.
3. На второй паре досок нужно заготовить следующие пары вертикальных отверстий: на расстоянии 22 мм от края с обеих сторон, на расстоянии 335 мм от одного края.
4. Подготовленные доски, заранее разбитые по парам, прикручиваются к ножкам: нижние на расстоянии 80 мм от края, верхние на расстоянии 535 мм от края (см. схему деревянного козла). Указанные отступы отмеряются до крайней нижней линии доски.
Особенности хранения и эксплуатации козлов
Проводя работу по указанной инструкции, рекомендуется дополнительно использовать прилагаемые чертежи, фото и видео материалы. Они помогут без труда изготовить прочные пильные козлы
Готовая конструкция способна выдержать большой вес, но важно хранить ее в нормальных условиях: сухой комнате. Постоянное воздействие влаги или влажного воздуха приведет к разрушению материалов
Особенно важно учитывать правила использования заготовки. Ее не рекомендуется перегружать тяжелыми бревнами

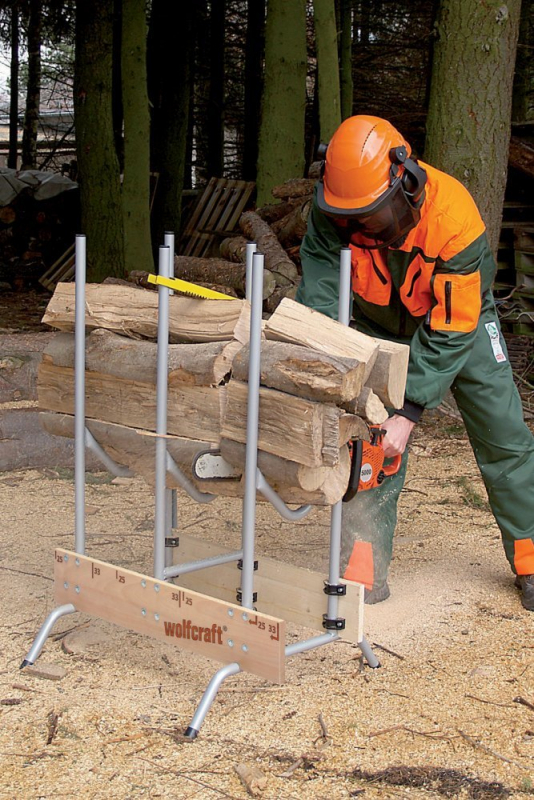

Подходят складные козлы для распиловки дров бензопилой и ручной пилой. Надежная конструкция станет незаменимой на дачном участке или в частном доме. С ее помощью можно легко и быстро заготавливать дрова, поленья для растопки печи, мангала или домашнего камина.
Видео изготовления козла для распиловки дров своими руками
Второй вариант как сделать пилораму с бензопилы
Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:
- Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
- Стальной уголок размером 5х5 см
- Стальная трубка до 1 метра и диаметром 15-20 мм
- Крепежные детали в виде болтов с гайками
Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.
На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.
Второй вариант как сделать пилораму с бензопилы
Еще один простой вариант, как сделать пилораму для своей бензопилы, который предусматривает применение следующих расходных материалов:
- Швеллер размером 10 на 5 и длиной не менее 5 метров. Длина влияет на размер распиливаемых бревен. Чем больше размер бревен, тем и длина швеллера должна быть соответствующей
- Стальной уголок размером 5х5 см
- Стальная трубка до 1 метра и диаметром 15-20 мм
- Крепежные детали в виде болтов с гайками
Принцип изготовления второго варианта пилорамы заключается в том, что швеллер является направляющей для движения инструмента. В качестве подвижных роликов применяется уголок, который располагается на верхней части швеллера. К уголкам, которые между собой жестко соединены, крепится трубка, а к ней фиксируется бензопила.
На фото видно, как выглядит готовое изделие для распиливания бревен. Как ним пользоваться, также просто, как и изготовить. Расположить на верхней части заготовки, отмерить нужный размер доски (толщину конечного изделия), завести агрегат и пройтись по бревну от начала до конца. Решающую роль играет время, которое нужно уделить, чтобы правильно выставить инструмент, однако такой недостаток окупается простотой конструкции агрегата.
Козлы для ручной распилки
Казалось бы, что в этом нехитром приспособлении можно усовершенствовать, и какие параметры можно изменить, кроме высоты, чтобы сделать работу на нем более комфортной? В старину деревянные бревна обычно пилили 2 человека при помощи двуручной пилы с крупными зубьями.
Они полностью контролировали процесс и свободной рукой придерживали с двух сторон концы бревна, а в случае необходимости могли надавить на него, чтобы распил не зажимал полотно пилы. А часто, при распилке толстых бревен, их допиливали чуть больше чем до середины и проворачивали на 180°. Правда, рез при этом был не очень ровный, что создавало трудности установки при последующей рубке.
Расстояние между крестообразными стойками козел обычно делали чуть меньше двойной длины топки печи, для которой заготавливали дрова.
И сейчас такие конструкции не ушли в небытие, правда их все же усовершенствовали, добавив третью крестовину для удобства работы одноручной лучковой пилой и сократив расстояния между ними для меньшего риска зажима полотна пилы.
В некоторых металлических конструкциях козел появились зубчики для лучшей фиксации бревен, а более традиционные их виды усовершенствовали, добавив острые винтовые регулируемые упоры для той же цели.
Работать стало значительно удобнее. И, если у вас есть необходимость в регулярной заготовке не очень большого количества дров, то такой вариант приспособления для их распиловки может вполне вам подойти.
Инструкции по изготовлению своими руками
Пилорама из бензопилы Урал
Перед началом работ, выбирается или создается чертеж, или хотя бы эскиз будущего изделия. Желательно, чтобы в нем были указаны размеры хотя бы основных деталей. Это значительно облегчит и ускорит работу. Можно будет сразу нарезать заготовки по длине, а затем приступить к сборке.
Общий вид и возможности будущего агрегата можно выбрать и увидеть как на практике, на примере ленточных или бензопильных пилорам, так и в сети на многочисленных видео на эту тему. При выборе вариантов, по типу которых планируется сделать свой вариант, лучше выбрать наиболее простые, с минимумом усложнений и деталей.
На этом видео показано простейшее устройство такого типа. Мы видим протяжной тросик, который оператор накручивает с помощью рукояти, обеспечивая протяжку бензопилы вдоль бревна. Но одновременно видно, что оператор не только подкручивает тросик, но и просто передвигает агрегат рукой. Очевидно, что пилорама такого типа может быть сделана как с таким протяжным устройством, так и в еще более простом варианте, без него. Тогда бензопилу передвигают руками.
Главные требования к любой конструкции и материалу:
- Достаточная прочность.
- Отсутствие больших люфтов при движении рабочего узла по вертикальным и горизонтальным направляющим.
При этом следует помнить, что чрезмерная прочность приводит к утяжелению и удорожанию всей конструкции, а чересчур плотная посадка движущихся частей в направляющих устраняет люфты, но может привести к застреванию (заклиниванию) во время работы.
Имея опыт, можно начинать работы без чертежа, или с простым эскизом – наброском. Работы без чертежа проводятся вслепую, и часто всплывают непредвиденные ошибки. К тому же все размеры придется запоминать, или записывать на бумаге. А запись размеров с указанием расположения деталей автоматически приводит к созданию хотя бы простейшего эскиза.
После выбора или создания чертежа (эскиза) проводится комплектация заготовок. Набирается комплект необходимого проката, крепежа и других нужных деталей.
Далее металлопрокат нарезается по длине, заготовки собирают до готовности всей конструкции.
Более подробно о том, как сделать пилораму из бензопилы Урал рекомендуем посмотреть в видео ниже. Автор подробно рассказывает про все шаги изготовления, а также приводит размеры. Рекомендуем посмотреть, полезное видео.
Мини пилорама из бензопилы Штиль
Такие агрегаты собираются точно по такому же порядку и принципу, как и с использованием бензопил других марок. Но есть несколько отличий.
Размеры и форма современной бензопилы «Штиль» совершенно другие, чем у советских бензопил. Поэтому при креплении самой бензопилы к раме используется крепеж другой формы и размеров.
При проектировании учитывается мощность агрегата. Например, модель «Штиль МС 880» мощностью 6,4 кВт (8,7 л.с.) с длиной шины 70 или 90 см может пилить более толстые бревна большой длины. Следовательно, чтобы использовать агрегат в полной мере, проектируется станина большей ширины и длины.
О том, как сделать пилораму типа Логосоль на базе профессиональной бензопилы «Штиль МС 660» показано в видео ниже. Этапы изготовления не описаны, но как она устроена и принцип работы основных узлов понятен.
Переносная пилорама из бензопилы Дружба
При изготовлении пилорамы с использованием этого агрегата также учитываются особенности модели. Например, менее мощная «Дружба 2» подходит для обрезки тонкомера (подтоварника) и не требует широкой и мощной станины. «Дружба 4» способна распилить более крупные бревна, и это тоже учитывается при проектировании.
Если станина готовится под любую бензопилу, желательно выбрать средний по длине и ширине размер. Место крепления силового агрегата должно быть спроектировано таким образом, чтобы без проблем можно было закрепить бензопилу любых габаритов и мощности.
Также рекомендуем почитать интересную статью о том, что еще полезного можно сделать из бензопилы Дружба.
Рекомендуем посмотреть интересное видео о том, какую пилораму можно сделать на базе пилы «Дружба 4». Автор рассказывает о том как устроено его приспособление, принцип работы, а также про нюансы изготовления своими руками.
Необходимые инструменты
Для изготовление каретки своими руками потребуются следующие инструменты:
- болгарка с отрезным кругом по металлу;
- электродрель или сверлильный станок с набором сверл по металлу;
- сварочный инвертор с набором электродов;
- измерительные инструменты — рулетка, линейка, угольник;
- металлические трубы прямоугольного или квадратного сечения;
- листовой металл толщиной 3-5 мм.
Рисунок 2 – Каретка для бензопилы своими руками
В зависимости от сложности конструкции каретки могут потребоваться и другие материалы. В приведенном списке намеренно не указан материал для направляющих, поскольку выбор обусловлен возможностями владельца. Кроме этого, для подачи каретки нужны колеса специальной формы, которые обычно заказывают в специализированных мастерских или приобретают в готовом виде. Чаще всего сначала изготавливают именно тележку, свободно перемещающуюся по направляющим.
Советы опытных людей
Некоторыми советами по выбору пилы для заготовки дров с нами поделились люди, занимающиеся этим регулярно. Для заготовки дров многие эксперты рекомендуют выбирать небольшой, мощный агрегат с острыми лезвиями. Желательно, чтобы вес устройства не доставлял вам дискомфорт, с легким прибором легче управляться длительное время. Среди самых популярных марок бензопил потребители чаще всего выделить две:
- Husqvarna;
- Stihl.
На рынке строительного инструмента присутствуют достойные агрегаты отечественного производства, но пока информации о них недостаточно. Китайские аналоги традиционно не сильны в качестве.
Бензопилы марки Штиль
Бензопила марки Хускварна
Бензопилы от Хускварны и Штиля, даже низших моделей, отлично справляются с толстыми стволами и ветками деревьев. Единственное что нужно помнить, что иностранная техника любит исключительно свои запчасти, а также специальное масло к используемому бензину и цепи. В то же время запчастей для работы аппарата много не требуется, поскольку бензопила весьма надежна, особенно если за ней хорошо и регулярно ухаживать.
Острая цепь позволяет быстрее и качественнее проводить работы, и в то же время уменьшает нагрузку на двигатель аппарата. Если следить за своей бензопилой, проводить с ней необходимые манипуляции, то и служить она будет не один десяток лет.

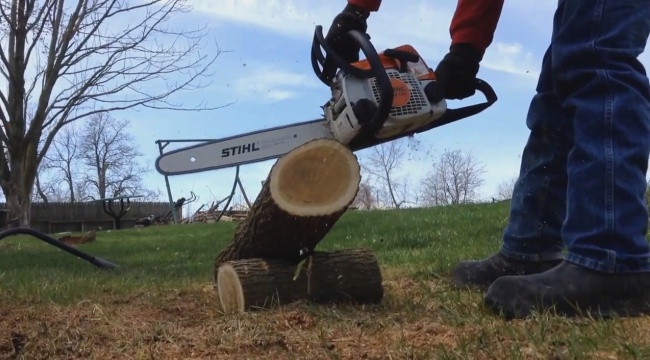

Распиливание бревна бензопилой Штиль
Лучшая пила для заготовки дров позволит максимально упростить работу, сделать ее интересной и увлекательной. Срок службы устройства при умеренной эксплуатации и хорошем уходе будет превышать 10 лет. При покупке бензопилы обращайте снимание на следующие параметры:
- Мощность, вес аппарата и удобство в работе.
- Длина шины. Небольшая для бытовых нужд, большая для профессионалов.
- Шаг цепи. Больший шаг увеличивает производительность, но добавляет вибрации.
- Антивибрационная система для профессиональных бензопил.
- Качество работы инерционного тормоза.
При выборе конкретной модели, обязательно обратитесь за консультацией к продавцу. Имея некоторый опыт он подскажет, правильно ли вы выбрали себе устройство для ваших, конкретных целей. Помните, что бензопила покупается на длительное время.
Снегоход
Начинают работу с рам снегохода и гусеничного блока, которые изготавливают в виде 2 сварных лонжеронов. В средних частях используют уголки 50х36, спереди и сзади устанавливают металлические пластины 2-миллиметровой толщины. У последних отгибают края на 90°, что добавляет деталям жесткости.
В передней пластине делают отверстие для вала, приводящего в движение гусеницы, в задней — для второй ее оси, которая является натяжной. Вблизи последних, с обеих сторон рамы монтируют натяжные устройства для гусеницы и цепной передачи.
К лонжеронам снизу приваривают 5 кронштейнов, имеющих открытые пазы. В них располагают оси поддерживающих гусеницу опорных катков. Последних 18, по 3-4 шт. на каждой оси — передней и задней на краях, средних — в шахматном порядке. Оси закрепляют в пазах с помощью гаек и контргаек.
Катки подходят от агрегата, который используется для сортировки картофеля, оси — от картофелекопалки. Оси отпускают, протачивают, нарезают резьбу М10. Между катками, для фиксации положения располагают дюралевые трубки соответствующего диаметра.
На каждый лонжерон приваривают 3 стойки, используя уголки 30х30. Соединяют по верху такими же поперечинами:
- к передней и средней приваривают с правой стороны стальной лист толщиной 2 мм, на котором монтируют редуктор с промежуточным валом цепной передачи;
- между другой парой устраивают ящик с крышкой, являющейся сиденьем.
На передние концы лонжеронов приваривают поперечную балку — траверсу переднего моста. К ее концам — втулки под рулевые лыжи, в середине — стойку, образующую моторный подрамник. Все детали из водопроводной трубы с внешним диаметром 32 мм.
Гусеницу для мотособаки используют от «Бурана». Ее укорачивают на 50 см и сшивают. Приводные и натяжные зубчатые колеса изготавливают по виду «бурановских» из крепкого пластика толщиной 1,5 см.
Для приводного вала гусеницы используют трубу наружным размером 28 мм. На краях:
- Приваривают фланцы, к которым через отверстия крепят зубчатые колеса.
- Впрессовывают в отверстия вала наконечники-цапфы, диаметр которых предварительно протачивают для посадки подшипников 80204. Один из наконечников делают длиннее и ставят на него ведомую звездочку, через которую приводится вал во вращение. Крепят ее гайкой М14, под которую конец цапфы протачивают и нарезают резьбу.
Аналогично приводному, но с 2 одинаковыми наконечниками, делают натяжной вал.
Двигатель бензопилы через свою раму монтируют на моторном подрамнике — стойке, имеющейся на поперечной балке. Сверху располагают бензобак. Редуктор разворачивают на 180°, закрепляют на площадке. На ней устанавливают также ходоуменьшитель — промежуточный вал. На нем крепят звездочки с количеством зубьев 38 и 10. Цепи для передачи вращения берут от мотоцикла «Восход», «Минск».
В рулевое управление входит:
- опорно-рулевые лыжи, на которых установлены рычаги;
- сошка рулевого вала, с которой жесткими тягами соединены рычаги лыж;
- мотоциклетный 2-рычажный руль с рычажком управления газом вблизи правой рукоятки.
Стенки, дно ящика закрывают 4-слойной фанерой или досками. Его крышка служит сиденьем: для ее изготовления берут 6-слойную фанеру, закрывают слоем поролона и кожзаменителем.
https://youtube.com/watch?v=KxtDdf-N3pY
Станина для бензопилы своими руками
Всем привет, предлагаю к рассмотрению простейшую станину для бензопилы, с помощью нее можно превратить бензопилу в небольшой станок. На нем удобно резать доски, палки и другие подобные предметы. Основная суть конструкции в том, что тут при распилке доски или палки мастер автоматически наживает на педаль газа и бензопила набирает обороты. А когда распил не производится, бензопила работает на холостых. Если немного модернизировать конструкцию, можно будет резать доски под заданным углом. Собирается все довольно просто, основным материал являются профильные трубы. Если проект вас заинтересовал, предлагаю изучить его более детально.
Список материалов:
— профильные трубы; — листовое железо; — болты и гайки; — кругляк.Список инструментов: — болгарка; — сварочный аппарат; — гаечные ключи; — торцовочная пила; — маркер, рулетка. Процесс изготовления станка:
Шаг первый. Основа
Первым делом изготовим основу, она похожа на раму столика без столешницы. Нарезаем заготовки из профильной трубы, тут удобнее всего иметь торцовочную пилу, но можно работать и болгаркой. Ну а далее свариваем прямоугольник, его размеры автор выбирал в соответствии с длиной своей пилы. К полученному прямоугольнику привариваем ножки, сварные швы зачищаем болгаркой, чтобы все выглядело аккуратно.
Шаг второй. Установка болгарки
Шаг третий. Нажимной механизм
Делаем нажимной механизм, благодаря которому мы будем наживать на курок бензопилы. Нам понадобится два длинных рычага, соединенных шарнирно, для этих целей автор использовал стальные полоски. В качестве шарниров были использованы болты с гайками. Непосредственной нажимной рычаг сделан из кругляка, он шарнирно закреплен на раме с помощью приваренных ушей, изготовленных из листовой стали. При нажатии доской на рычаг, нажимной рычаг отходит в заднюю часть, тем самым вдавливая курок и включая высокие обороты бензопилы.
Вывод
Последствия неправильной работы бензопилой могут быть очень печальными, поэтому никогда не нужно пренебрегать правилами работы с пилой
Важно соблюдать технику безопасности и использовать средства индивидуальной защиты. Советуем, перед тем как пилить бензопилой, ознакомится с правилами работы, которые имеются в руководстве пользователя
Заходя в магазин, вы наверняка замечали, что цены на бензопилы сильно разнятся. На одной полке могут стоять модели за 6000 руб. и за 20000 руб. Почему они так сильно отличаются? Какая модель нужна для мелких домашних работ, пилки чурбаков или валки леса? Будет неправильным отдать много денег и не использовать все возможности инструмента. Еще обиднее — взять неправильный. В этой статье расскажем о верном подборе инструмента.
