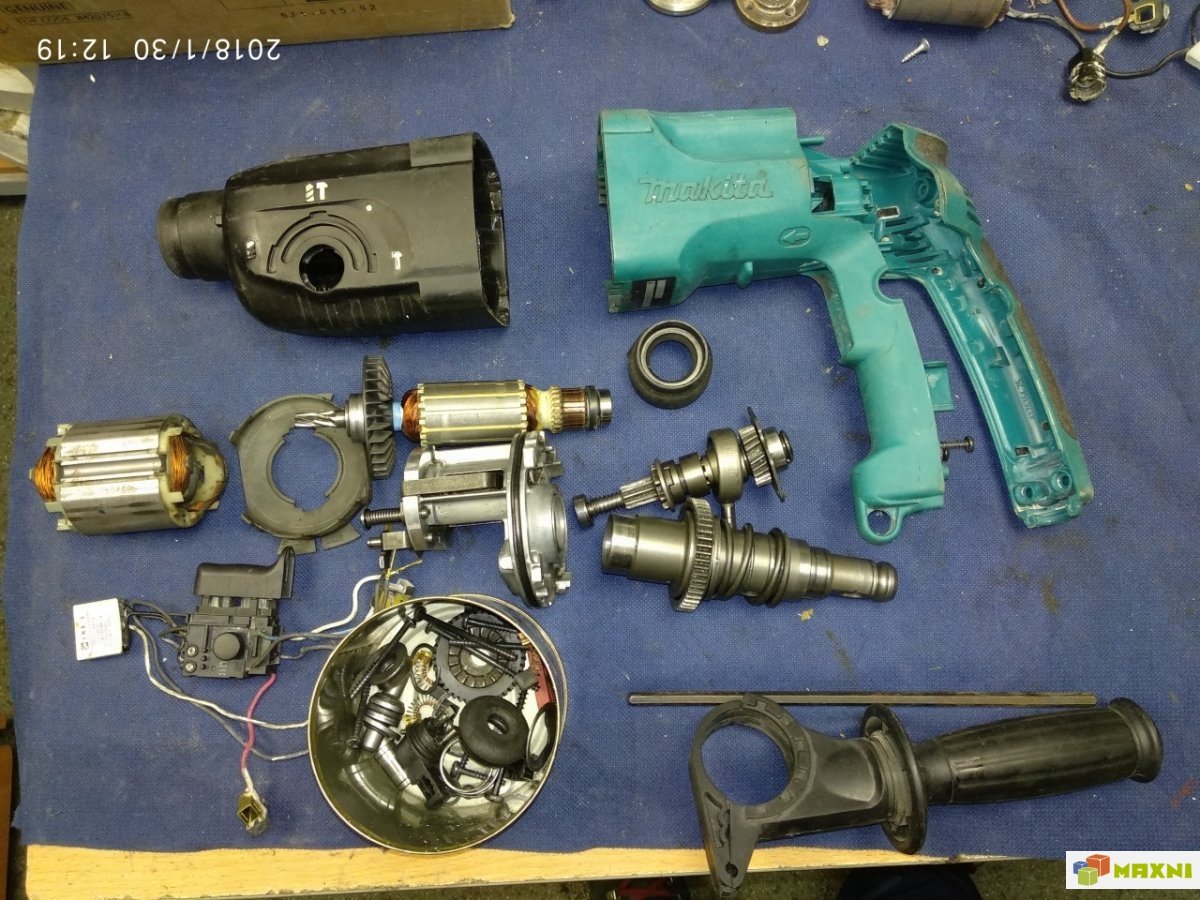

Разборка перфоратора Makita 2470

Сборка вала ударного механизма

Сначала нужно смазать внутреннюю часть цилиндра (поз.32) и вставить в него бойк (поз.30).

Остается во внутреннем корпусе поз. 49, чтобы установить смазанный узел ствола в положение двадцать один на место, надев его на смазанный цилиндр поз. 32. В качестве смазочных материалов рекомендуется использовать специальную смазку, разработанную для перфораторов Makita. Смазочные материалы доступны в нескольких типах: Makita P-08361 и Makita 183477-5 SDS-PLUS. Смазка Makita 183477-5 SDS-PLUS рекомендуется для коробки передач. Для хвостовиков сверл используется смазка Makita 196804-7.

Смазочные материалы различаются по цвету, но имеют точно такие же характеристики. А какие еще смазки используются в перфораторах Makita две тысячи четыреста пятьдесят и 2470?

А вот и собранный механический блок.

Сборка узла редуктора

Сборка редуктора осуществляется на внутреннем кожухе поз. 49.

Внутренний корпус

Кстати, бывают случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. Обе оси запрессованы в корпус.

Собранный промежуточный вал вставляется в корпус поз. 49, рычаг подшипника качения которого должен попасть в отверстие шарнира цилиндра. В этом случае рычаг подшипника качения поз. Сорок один промежуточного вала должен входить в шарнир цилиндра поз. 32, и нижний подшипник промежуточного вала в корпус в корпусе. Эта процедура обычно выполняется раскачиванием конструкции до полного попадания деталей в указанные места.

Разборка и ремонт электрической части перфоратора

Если возникли подозрения, что агрегат имеет неисправность в работе электродвигателя, то нужно произвести демонтаж электрической части устройства. Во время проведения разборки необходимо проверять исправность частей механизма, которые могли сломаться в процессе эксплуатации.

Схема разборки:

1. Снимаем заднюю крышку, предварительно открутив шурупы, удерживающие её.
2. Отсоединяем весь крепёж, который удерживает сетевой кабель.
3. Снимаем кнопку пуска агрегата.
4. Аккуратно отсоединяем провода, прикреплённые к статору электродвигателя.
5. Извлекаем спарку щёток двигателя, открутив болты крепления.
6. Используя плоскую отвёртку, разделяем механическую и электрическую части агрегата.
7. Извлекаем из редуктора ротор электродвигателя. При замене подшипников необходимо воспользоваться специальным съёмным приспособлением.
8. Снимаем воздухозаборник для охлаждения двигателя, расположенный непосредственно в корпусе агрегата.
9. Отсоединяем статор. Эту операцию лучше проводить с лёгким постукиванием по нему деревянным молоточком.

При необходимости разобрать бочковой перфоратор сначала снимаем ручку устройства, а затем откручиваем болты, удерживающие двигатель.

Замена щёток

Основным признаком неисправности щёток является наличие искрения в области коллектора, перегрев двигателя и присутствие запаха гари.

Щётки расположены в специальных держателях и прижимаются к якорю пружинами. Заменить этот элемент придётся после износа пластин на третью часть от номинала. Для обеспечения хорошего контакта во время работы, новые щётки нужно притереть к вращающей части двигателя. Для этого помещается кусок мелкозернистой наждачной бумаги на коллектор мотора и вращательными движениями добиваются закругления рабочей поверхности щёток.

В перфораторах могут использоваться щётки трёх видов:

1. Угольные — легко притираются, но очень быстро изнашиваются.
2. Графитовые щётки имеют более твёрдую поверхность, поэтому являются более долговечными.
3. Угольно-графитовые контакты считаются идеальным вариантом щёток.

Неисправности переключателя

В процессе ознакомления с вопросом, как собрать «Макита 2450», следует выяснить частые неисправности переключателя. Они могут быть вызваны износом металлических штырей. В этом случае не будет включаться какой-нибудь из режимов. Потребуется заменить переключатель. Это следует сделать и в случае поломки посадочных выступов.

Если же износилось резиновое кольцо, будет происходить незначительное вытекание смазки. Придется его заменить.

Случается, что у фиксатора ломается клювик, которым он крепится к впадинам редуктора. Могут повредиться лапки фиксатора. Чтобы избежать всех вышеперечисленных поломок, нужно аккуратно обращаться с инструментом.

Порядок определения электрических неисправностей

Видео: Болезнь Makita HR 2470 \ Перестал включаться перфоратор 2470 \ Подгорели контакты \ maintenance tool

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.

Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали.

Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.

Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

Ремон механической части перфоратора Makita 2450 и 2470

Из-за попадания пыли, грязищи и воды внутренняя смазка с течением времени становится жесткой и не делает собственного назначения. Перфоратор начинает работать с сторонним шумом. Приступая к ремонту перфоратора, непременно ознакомьтесь с прилагаемой аннотацией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Makita 2450 и 2470 поможет верно произвести разборку неисправных узлов, отыскать дефектные детали. Также поведаем как разобрать перфоратор Makita 2450.

Разборка перфоратора Makita 2470 начинается со снятия ручки переключателя режимов.

Основные правила эксплуатации перфоратора

Для долгой и безопасной работы перфоратора следует строго соблюдать некоторые рекомендации:

1. Ударное приспособление должно плотно держаться в патроне. Перед его закреплением необходимо смазать хвостовик средством, рекомендуемым в инструкции.
2. По окончании работы производите очистку оснастки и патрона от различного мусора.
3. Периодически вынимайте бур из бетона (через каждые 2 см). При сверлении больших отверстий применяйте буры разного диаметра.
4. При выполнении большого объёма работы делайте технологические перерывы, чтобы дать возможность оснастке остыть. Штурм в работе не приветствуется.
5. Проводите регулярную профилактическую чистку и смазку инструмента.
6. Держать перфоратор необходимо в специальной упаковочной коробке.

Выполнение этих несложных операций поможет избежать преждевременного износа вашего помощника. Помните, что предотвратить поломку легче, нежели потом её исправить.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

• перелом подводящего кабеля в месте входа в перфоратор;
• выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
• износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
• износ контактов переключателя реверса;
• износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
• короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
• выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Ремонт перфоратора Makita 2450 своими руками инструкция

Перфораторами называются ударные сверлильные устройства, предназначенные для сверления и долбления отверстий в особо прочных материалах. В перфораторе реализованы две идеи: рабочий инструмент вращается и одновременно перемещается в продольном направлении, создавая ударный импульс.

Перфораторы всегда работают в экстремальных условиях. Продолжительность работы перфораторов зависит не только от правильных условий эксплуатации, но и надежности входящих в изделие деталей. Но как бы вы ни старались, со временем перфораторы начинают отказывать.

Чтобы правильно отремонтировать перфоратор, необходимо ознакомиться с его устройством.

Ремонт перфоратора Макита 2470 и 2450 своими руками может выполнить человек, обладающий навыками слесаря и знающий основы электротехники. Помните! Соблюдение правил техники безопасности и отключайте перфоратор от сети при разборе.

Перфораторы Макита 2450 и 2470 собраны практически по одинаковой схеме и из тех же деталей. Ремонт их ничем не отличается. Для удобства ремонта ниже приведена схема сборки и каталог частей перфораторов Макита.

Схема перфоратора Макита 2450 и 2470 состоит из механической и электрической части.

Механическая часть обеспечивает передачу вращательного момента к сверлу-буру, создавая одновременно поступательное движение, создающее удар. Механическая часть состоит из привода вращения и ударного механизма.

Электрическая схема перфоратора Макита обеспечивает преобразование электрической энергии в кинетическую через вращение ротора. В состав электрической части входит электродвигатель, кнопка включения с регулятором частоты вращения, переключатель реверса, соединительные провода.

Основные неисправности перфоратора makita Неисправности перфораторов подразделяются на электрические и механические.

В данной статье рассмотрим все неисправности электрической части перфораторов Макита 2470 и 2450 и способы их устранения:

Электрические неисправности перфораторов Макита 2450 и макита 2470 Электрические неисправности проявляются в том, что при подсоединении перфоратора к сети напряжения, инструмент не включается. Схема подключения перфоратора Макита к сети проста.

Через соединительный шнур поз.72 напряжение питания 220 в подается через выключатель поз.68 и электрические щетки через щеткодержатель поз.66 на ламели ротора электродвигателя поз.54 , а через контакты переключателя реверса поз.60 на обмотку статора поз.59. Самая частая неисправность – отсутствие контактов в соединениях.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вот пример правильного нанесения смазки на вращающиеся поверхности.

А вот еще пример щедрого смазывания механического блока.

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета. Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем. Отсталость вставить четыре болта поз.10 в корпус и закрутить.

Теперь пришла очередь присоединения к механической части ротора электродвигателя.

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Коротко о главном

Полный демонтаж перфоратора Макита требуется в исключительных случаях. Обычно проводят переборку либо механической части инструмента, либо электрической. В зависимости от выявленной неисправности.

Разборку механической части перфоратора начинают со стороны его патрона. Таким образом можно добраться до редуктора и проверить работоспособность его узлов. А заодно и разобрать захват для бура, если в его деятельности замечены сбои.

К электрической части инструмента можно подобраться со стороны сетевого шнура. Открыв заднюю крышку, проверяют и меняют электрические щетки. Диагностируют состояние ротора, статора и двигателя прибора. А также проводят ремонт кнопки пуска.

Советы

При должном уходе и периодической чистке инструмента срок его службы значительно увеличится. Нелишним будет соблюдение некоторых правил эксплуатации перфоратора, чтобы снизить риск возникновения неисправностей.

• Перед началом использования осмотрите состояние прибора.
• По завершении работы очистите аппарат от грязи. Можно воспользоваться воздушной струей, например, из пылесоса.
• Если для работы с электрическим устройством понадобилась его транспортировка в холодный период года, перед использованием дайте ему отогреться (смазка должна оттаять).
• Придерживайтесь норм эксплуатации, указанных в инструкции.
• Храните инструмент в тепле, сухом помещении.
• Не допускайте попадания влаги, а также конденсата из воздуха.
• Если аппарат долго не используется, хранить его лучше в полиэтилене и картонной коробке.

О том, как устранить неполадки в перфораторе Makita — следующее видео.

Ремонтируем подшипник скольжения

Когда подшипник в электрической дрели приходит в негодность, происходит вибрация патрона. В результате этого ломаются тонкие сверла. Отверстия, которые делаются таким инструментом, выходят неровными. Причина данного явления в загрязненности и износе втулок.

Когда загрязненная втулка, находящаяся на корпусе, будет тщательно очищена и хорошо покрыта смазочным материалом, срок ее работы будет надолго продлен.

Однако подшипник, выполненный из бронзы и впрессованный в перфораторный диск, обычно выходит из строя и приходится его менять.

Втулка же меняется на новую, которая выточена при помощи токарного станка. Здесь нужна большая точность. В домашних условиях это сделать достаточно сложно, ведь необходимы навыки владения токарным станком.

Зато справиться с демонтажом старого изношенного подшипника, и далее с установкой нового сможет любой владелец электрической дрели.

Чтобы достать сломанный подшипник, примените оснастку, в которой применяются болты, гайки и шайбы.

Резьба внутри втулки будет нарезана, когда вы будете вкручивать болт

Очень важно правильно подобрать размер болта. Для облегчения данной работы примерите тиски с гаечным ключом

Вы быстро извлечете втулку. Ее теперь можно отправить в качестве образца, чтобы токарь изготовил новую деталь.

Новую деталь подшипника ставим обратно по аналогии с извлечением старого подшипника скольжения. Для того, чтобы сделать все правильно и успешно, потребуется отцентровать деталь и оснастить, чтобы сила распределилась равномерно.

В середине оправки просверлите отверстие в одной оси втулки. Подберите подходящий винт, у которого потайная головка подойдет к этому отверстию.

Сверху винта привинтите гайку, а втулку утопите внутрь оправки.

Как проверить годность ротора перфоратора Макита

Проверку годности ротора в перфораторе Макита начинают с его демонтажа из корпуса. Но вначале надо провести внешние исследования. Если в роторе искра от щеток на коллекторе охватывает вес коллектор, если в процессе работы перфоратор не развивает обороты и у него упала мощность, это первый признак неисправности ротора.

Как достать ротор из корпуса Чтобы достать ротор из корпуса, надо разделить черный и зеленый корпуса как и в случае с демонтажем статора.

Вытаскиваем ротор

Отсоединив корпус статора, возьмите корпус редуктора(черного цвета) в правую руку, а ротор в левую и потяните в разные стороны до их полного разъединение. Ротор держится в редукторе за счет трения косозубых шестеренок.

А это ротор

Тщательно осмотрите коллектор ротора. На нем не должно быть следов царапин от щеток. Ламели коллектора должны быть чистые.

Чистый коллектор

Для проверки целостности коллектора надо воспользоваться прибором для обнаружения короткого замыкания. Прозвонку цепей легче всего производить согласно принципиальной электрической схемы перфоратора Makita 2470,2450. Кстати, такой прибор можно смастерить и самому, если умеете общаться с паяльником.

Схема пробника КЗ витков

Если вы убедились в неисправности ротора, то можно установить новый, а можно попытаться восстановить вышедший из строя.

Перфоратор Макита: ремонт своими руками

Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

• Снять патрон
• Снять переключатель
• Устранить дефекты во внутренней части корпуса
• Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

• Установить перфоратор на жесткую поверхность, подняв его ствол вверх
• Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

• Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
• Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
• Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

Сборка рычага переключателя режимов перфоратора Макита 2450

На ось внутреннего корпуса надо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать.

Стопорное кольцо надо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, надо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это надо проделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Устройство перфоратора Макита

Среди пользователей перфоратор Макита зарекомендовал себя как инструмент с наибольшим функционалом. Он долговечен и не требует специальных навыков для использования, легок и удобен во время работы.

Конструкцией предусмотрена специальная защитная система, предназначенная для ограничения распространения пыли. При своевременной очистке инструмент будет работать качественно на протяжении всего срока службы.

Макита нашел широкое применение у людей, которые предпочитают заниматься ремонтом самостоятельно. В эксплуатации инструмент прост, финансовые затраты на обслуживание минимальны, стоит недорого.

Производитель представляет следующие технические характеристики:

• Общий вес – 2,04 кг
• Система SDS позволяет крепить буры
• Можно долбить и сверлить
• В системе предусмотрены три режима функционирования
• Наибольшее число ударов в минуту – 4500
• Поступательная сила движения – 2,7 джоуля
• Мощность сетевого питания составляет 780 ватт.

Устройство перфораторов Макита 2450 и 2470

Перфоратор Makita условно состоит из электрической и механической частей. Причем, в пластмассовом корпусе черного цвета располагается механический узел перфоратора, а под зеленым пластмассовым корпусом скрывается электрическая часть перфоратора.

Порядок разборки механической части перфоратора

Механический узел предназначен для передачи вращательного момента вала к инструменту, создавая не только крутящий момент и поступательный ударный импульс.

Задача механического узла, передавать вращение от ротора к инструменту, обеспечивая инструменту при этом продольное перемещение.

Разборка перфоратора начинается со снятия быстроразъемного патрона.

Детали быстроразъемного патрона

Разобрав патрон, выкрутите четыре винта поз.10, скрепляющих крышку корпуса редуктора поз.14 механического блока и корпус перфоратора и, надавливая на торец вала перфоратора, снимите черную пластмассовую крышку.

Снимаем крышку механического блока

Чтобы вынуть механический блок из зеленого корпуса статора, надо:

1. 1. Выкрутить три винта поз.70,75,76, держащих крышку поз.69 в ручке перфоратора;

1. 2. Снять крышку;

1. 3. Освободив пружины щеткодержателей поз.63,66, достать угольные щетки поз.65.

Теперь можно вытаскивать механический блок из корпуса статора.

Вид механического блока

Освободив механический блок, необходимо отсоединить от него ротор. Ротор поз. крепится в механическом блоке за счет трения зубьев шестеренок и вытаскивается путем пошатывания и разъединения одновременно.

Разборка механического блока ударного узла

Механический узел собран на внутреннем корпусе поз.49. Для снятия промежуточного вала надо выкрутить в основании корпуса два болта поз.43. Еще промежуточный вал фиксируется рычагом переключателя режимов.

Два слова о переключателе режимов

В перфораторах Макита 2450, 2470 установлен рычаг, который обеспечивает инструменту три режима работы. Перфоратор может просто сверлить, просто долбить, и долбить с одновременным сверлением. Рычаг переключателя надет на ось внутреннего корпуса и фиксируется компрессионной пружиной поз.85, шайбой поз.87 и стопорным кольцом поз.86.

Пришло время снять промежуточный вал.

Разборка промежуточного вала

Для разборки промежуточного вала воспользуйтесь схемой, прилагаемой настоящей инструкцией.

Фото схемы промежуточного вала с указанием порядка разборки

С вала поз.40 снимите по порядку:

• а). подшипник поз.46 и кольцо поз.47;
• б). прямозубую шестеренку поз.42;
• в). подшипник качения поз.41;

А с другой стороны вала снимите:

• г). плоскую шайбу 12 поз.35;
• д). подшипник 606 поз.36;
• е). стопорное кольцо S-7 поз 37;
• ж). компрессионную пружину 7 поз.38;
• з). муфту сцепления поз.39.

Порядок разборки вала ствола ударного механизма

Для разборки вала ударного механизма необходимо вытащить его из внутреннего корпуса.

Из вала надо вытащить цилиндр поз.32, вставленный во внутреннюю полость вала.

Цилиндр разбирается очень просто:

1. 1. Из него надо достать ударник поз.30;

1. 2. Выбивается шарнир поршня поз.34;

1. 3. Снимаются две плоские шайбы поз.33,35.

Чтобы разобрать сам вал поз.21 ударного механизма, надо со стороны вала установки патрона снять:

• — кольцевую пружину 28 поз.16;
• — шайбу 30 поз.17;
• — компрессионную пружину 31 поз.18;
• — прямозубую шестерню 51 поз.19;
• — стальной шарик 7,0 поз.20.

А со стороны внутренней полости вала надо снять:

• — кольцевую пружину 28 поз.29;
• — резиновое кольцо поз.28;
• — металлическое кольцо поз.27;
• — резиновое кольцо 15 поз.26;
• — кольцо 9 поз.25;
• — плоскую металлическую шайбу 28 поз.22.

Вал ствола в разобранном виде

Инструкция по ремонту — замена и подключение кнопки перфоратора на примере Макита 2450

В большинстве перфораторов MAKITA (в моделях HR2020, 2432, 2440, 2440F, 2450, 2455, 2475 и 2641) используется типовой выключатель серии TG813TLB-1.

Чтобы провести его ревизию и/или замену, необходимо подготовить следующие инструменты:

• крестовую отвертку;
• шило или спицу.

Порядок выполнения ремонта/замены кнопки включения на перфораторе Макита 2450 следующий:

1. Разбираем электрическую часть инструмента. Для этого нужно открутить крестовой отверткой три монтажных винта на тыльной стороне рукоятки и снять пластмассовую крышку.
2. Далее нужно откинуть щетки и извлечь сам выключатель TG813TLB-1.
3. Чтобы отсоединить выключатель, необходимо снять с него все провода. Сетевые провода (коричневый и синий) крепятся винтовым зажимом и с ними проблем не возникает — чтобы откинуть два провода, достаточно ослабить два винта. Остальные провода крепятся на самозажимных разъемах, и чтобы извлечь провод понадобится спица или шило, которые вставляются в специальное отверстие и размыкают зажим. Аналогичным образом последовательно извлекаются все провода. Для проведения ремонта не будет лишним иметь под рукой схему подключения кнопки перфоратора, поэтому настоятельно рекомендуем перед снятием проводов зарисовать условную схему или сделать фотографии на смартфон, чтобы при подключении новой кнопки не возникло вопросов.
4. Подключение новой кнопки. Провода просто вставляются в автоматические зажимы до упора, сетевые провода фиксируются винтами.
5. Далее нужно установить кнопку в посадочное отверстие, вернуть на место щетки, установить и закрепить тремя винтами заднюю крышку рукоятки.

ВИДЕО ИНСТРУКЦИЯ

Полезные советы

Нередко даже профессиональная техника быстро выходит из строя. Это происходит из-за работы инструмента со значительной перегрузкой электродвигателя. Нельзя допускать перегрева силового агрегата, периодически нужно делать технологические паузы. Иногда серьезная поломка перфоратора является следствием небрежного обращения с инструментом во время работы или при хранении.

После каждого использования необходимо проводить тщательную очистку перфоратора от пыли. Мягкой тканью или салфеткой следует протирать не только корпус электроинструмента, но и вентиляционные пазы.

Регулярно следует проводить осмотр угольных щеток, которые являются ответственной частью электроцепи — они проводят ток на коллектор и в процессе эксплуатации постепенно изнашиваются и требуют замены.

Не стоит покупать неоригинальные комплектующие сомнительного качества, которые могут привести к более существенным поломкам.
