Таблица дюймовых резьб. Классификация
Дюймовая резьба – это резьба, все параметры которой выражены в дюймах, шаг резьбы в долях дюйма (дюйм = 2,54 см). Для трубной дюймовой резьбы размер в дюймах характеризует условно просвет в трубе, а наружный диаметр самой трубы немного больше.
Дюймовая резьба применяется в резьбовых соединениях и винтовых передачах. Дюймовая резьба бывает следующих видов:
- Дюймовая цилиндрическая – UTS (Unified Thread Standard). Такая резьба широко распространена в США и Канаде. Угол при вершине у такой резьбы составляет 60 градусов. В зависимости от шага подразделяется на: UNC (Unified Coarse); UNF (Unified Fine); UNEF (Unified Extra Fine); 8UN; UNS (Unified Special). Наибольшее распространение получила резьба UNC. Такая резьба соответствует стандарту ANSI 1.
- Дюймовая резьба британского стандарта – BSW . Резьба с мелким шагом называется BSF (British Standard Fine). Угол при вершине у такой резьбы 55 градусов.
- Дюймовая коническая NPT или цилиндрическая NPS. Соответствует стандарту ANSI/ASME 20.1. Такая резьба применяется для трубных соединений. Имеет угол при вершине 60 градусов. В России такой резьбе соответствует ГОСТ 6111-52.
Наиболее часто в России в последнее время можно встретить крепёж с дюймовой резьбой UNC (унифицированная крупная резьба). Такой крепёж часто встречается на ввозимой в нашу страну технике (газонокосилки, триммеры, генераторы, культиваторы, автомобили американской сборки и т.д.) из США, Китая и некоторых других стран. При работе с дюймовым крепежом необходимо помнить, что размеры ключей для дюймового крепежа отличаются от ключей для метрического крепежа.
Основные размеры дюймового крепежа UNC приведены в таблице дюймовых резьб
| N 1 – 64 UNC | 0,073 | 1,854 | 1,50 | 64 | 0,397 |
| N 2 – 56 UNC | 0,086 | 2,184 | 1,80 | 56 | 0,453 |
| N 3 – 48 UNC | 0,099 | 2,515 | 2,10 | 48 | 0,529 |
| N 4 – 40 UNC | 0,112 | 2,845 | 2,35 | 40 | 0,635 |
| N 5 – 40 UNC | 0,125 | 3,175 | 2,65 | 40 | 0,635 |
| N 6 – 32 UNC | 0,138 | 3,505 | 2,85 | 32 | 0,794 |
| N 8 – 32 UNC | 0,164 | 4,166 | 3,50 | 32 | 0,794 |
| N 10 – 24 UNC | 0,190 | 4,826 | 4,00 | 24 | 1,058 |
| N 12 – 24 UNC | 0,216 | 5,486 | 4,65 | 24 | 1,058 |
| 1/4″ – 20 UNC | 0,250 | 6,350 | 5,35 | 20 | 1,270 |
| 5/16″ – 18 UNC | 0,313 | 7,938 | 6,80 | 18 | 1,411 |
| 3/8″ – 16 UNC | 0,375 | 9,525 | 8,25 | 16 | 1,587 |
| 7/16″ – 14 UNC | 0,438 | 11,112 | 9,65 | 14 | 1,814 |
| 1/2″ – 13 UNC | 0,500 | 12,700 | 11,15 | 13 | 1,954 |
| 9/16″ – 12 UNC | 0,563 | 14,288 | 12,60 | 12 | 2,117 |
| 5/8″ – 11 UNC | 0,625 | 15,875 | 14,05 | 11 | 2,309 |
| 3/4″ – 10 UNC | 0,750 | 19,050 | 17,00 | 10 | 2,540 |
| 7/8″ – 9 UNC | 0,875 | 22,225 | 20,00 | 9 | 2,822 |
| 1″ – 8 UNC | 1,000 | 25,400 | 22,25 | 8 | 3,175 |
| 1 1/8″ – 7 UNC | 1,125 | 28,575 | 25,65 | 7 | 3,628 |
| 1 1/4″ – 7 UNC | 1,250 | 31,750 | 28,85 | 7 | 3,628 |
| 1 3/8″ – 6 UNC | 1,375 | 34,925 | 31,55 | 6 | 4,233 |
| 1 1/2″ – 6 UNC | 1,500 | 38,100 | 34,70 | 6 | 4,233 |
| 1 3/4″ – 5 UNC | 1,750 | 44,450 | 40,40 | 5 | 5,080 |
| 2″ – 4 1/2 UNC | 2,000 | 50,800 | 46,30 | 4,5 | 5,644 |
| 2 1/4″ – 4 1/2 UNC | 2,250 | 57,150 | 52,65 | 4,5 | 5,644 |
| 2 1/2″ – 4 UNC | 2,500 | 63,500 | 58,50 | 4 | 6,350 |
| 2 3/4″ – 4 UNC | 2,750 | 69,850 | 64,75 | 4 | 6,350 |
| 3″ – 4 UNC | 3,000 | 76,200 | 71,10 | 4 | 6,350 |
| 3 1/4″ – 4 UNC | 3,250 | 82,550 | 77,45 | 4 | 6,350 |
| 3 1/2″ – 4 UNC | 3,500 | 88,900 | 83,80 | 4 | 6,350 |
| 3 3/4″ – 4 UNC | 3,750 | 95,250 | 90,15 | 4 | 6,350 |
| 4″ – 4 UNC | 4,000 | 101,600 | 96,50 | 4 | 6,350 |
Моменты затяжки
Моменты затяжки крепежных изделий с дюймовой резьбой стандарта UNC для болтов и гаек SAE класса прочности 5 и выше приведены в следующей таблице.
| 1/4 | 12± 3 | 9±2 |
| 5/16 | 25 ± 6 | 18± 4,5 |
| 3/8 | 47± 9 | 35 ± 7 |
| 7/16 | 70± 15 | 50± 11 |
| 1/2 | 105± 20 | 75±15 |
| 9/16 | 160 ± 30 | 120± 20 |
| 5/8 | 215± 40 | 160 ± 30 |
| 3/4 | 370 ± 50 | 275 ± 37 |
| 7/8 | 620± 80 | 460 ± 60 |
| 1 | 900 ± 100 | 660 ± 75 |
| 11/8 | 1300 ± 150 | 950 ± 100 |
| 1 1/4 | 1800 ±200 | 1325 ±150 |
| 1 3/8 | 2400 ± 300 | 1800 ± 225 |
| 1 1/2 | 3100 ± 350 | 2300 ± 250 |
*1 Ньютон-метр (Н*м) равен примерно 0,1 кГм.** Фунт силы-фут – британский и американский эквивалент Н*м.
Маркировка дюймовых крепежных изделий
Дюймовый крепеж имеет более сложную систему маркировки, не позволяющую визуально, без использования специальных таблиц определить механические свойства крепежной детали. Наиболее часто встречающаяся маркировка на головке дюймовых болтов и соответствие их классам прочности приведена в таблице ниже.
| 1 или 2 | 6.8 |
| 5 | 8.8 |
| 6 | 10.9 |
Применение резьбы UNF
Цилиндрическая дюймовая резьба, к которой относятся UNF и BSW обладают мелким шагом. Поэтому они применяются для различных крепёжных конструкций, к которым предъявляются повышенные требования соединений. Такая резьба с мелким шагом применяется в двух видах соединений:
- высокопрочных;
- регулировочных.
Обладая дюймовой резьбой размером в одну четверть и полтора дюйма (по американскому стандарту), она применяется в следующих агрегатах и конструкциях:
- различных видах трубных соединений (дюймовых, калиброванных, сантехнических, газовых);
- гидравлических конструкциях (фитинги, краны переходники);
- резьбовых адаптерах;
- накидные гайки;
- болты и гайки крепления конструкций различных агрегатов.
Универсальность и обеспечение хорошей надёжности позволяет применять американскую конструкцию в машиностроении и при производстве станков, оборудования и инструментов.
Трубная цилиндрическая резьба
- Единица измерений параметров — дюйм.
- Направление будет левым.
- Класс точности: Класс А в этом случае повышен, а класс В средний.
Почему измерение происходит в дюймах
Дюймовые размеры пришли к нам от западных производителей, так как требования действующего на постсоветском пространстве ГОСТа сформулированы на базе особой резьбы BSW (British Standart Whitworth либо резьба Витворта). Инженер-конструктор Джозеф Фитворт (1803−1887 год) изобрёл в далёком 1841 году и продемонстрировал такой же винтовой профиль для соединений разъёмного типа, и демонстрировал его как совершенно универсальный, надёжный, а также комфортный для использования.
Такой тип осуществления резьбы применяется как в простых трубах, так и в их элементах и соединениях: контргайках, муфтах, угольниках, тройниках.
В сечении профиля можно увидеть равнобедренный треугольник с общим углом в 55 градусов и закруглениями на вершинах и в самих впадинах контура, которые используются для более высокого герметичного соединения.
Нарезка резьбовых соединений должна осуществляться на размере до 6. Все трубы создаются крупными, для особой надёжности и предотвращения процесса разрыва трубы в соединениях стоит фиксировать дополнительной сваркой.
Условные обозначения в стандарте.
- Международная: G.
- Япония: PF.
- Англия: BSPP.
Указания буквы G, а также диаметр отверстия в проходе будут указываться в виде дюймов. Наружный диаметр непосредственно резьбы в обозначении найти нельзя.
Размеры резьбы трубной дюймовой
G ½ — трубы в виде цилиндра наружного типа, внутренний диаметр отверстия равен ½. Наружный диаметр у такой трубы будет равняться 20,995 мм, число шагов по длине — 25,4 мм, что значит около 14 шагов.
Например:
- G ½ -В— резьба трубная цилиндрическая, внутренний диаметр отверстия ½ дюйма, класс точности трубы совпадает с отметкой В.
- G1 ½ LH-B— труба цилиндрического типа, внутренний диаметр отверстия доходит до ½, класс точности В, левая.
Для внутренней цилиндрической трубы стоит использовать отверстие, которое будет полностью соответствовать параметрам.
Как быстро найти шаг в трубе
Можно рассмотреть дополнительные фотографии с англоязычных сайтов, которые смогут наглядно продемонстрировать методику использования и построения конструкции. Трубочная резьба характеризуется в большинстве случаев не общим размером между вершинами профиля, а числом общих витков на 1 дюйм вдоль всей оси поверхности. При помощи простой рулетки, а также линейки прикладываем, отмеряем один дюйм (25,4 мм) и визуально высчитываем количество шагов.
Будет намного проще, если в вашем ящике с инструментами будет находиться резьбомер для дюймового отмера. Таким прибором довольно просто проводить все измерения, но стоит помнить о том, что резьба может различаться углами вершин — 55 и 60 градусов.
Коническая трубная резьба ГОСТ 6211081
Единица измерения всех параметров в этом случае — дюйм.
Форма такой трубы будет соответствовать профилю трубной цилиндрической вырезки с общим углом в 55 градусов Цельсия.
Главные обозначения:
- Международная — R
- Япония — PT.
- Великобритания BSPT.
Для этого стоит указывать букву R и общий номинальный диаметр Dy. Обозначение в виде буквы характеризует наружный тип резьбы, Rc внутренний, а Rp — внутренний цилиндрический. По такому же аналогу с цилиндрической трубой для левой резьбы стоит применять LH.
Примеры:
R1 ½ -это наружная труба конической вырезки, номинальный диаметр которой равен Dy ½ дюйма.
R1 ½ LH — это наружная коническая труба, номинальный диаметр которой Dy будет равняться ½ дюйма.
- Дюймовая вырезка конической формы по ГОСТу 6111−52.
- Единица измерения в этом случае — также дюйм.
- Происходит его изготовление на поверхности с конусностью 1:16.
Обладает общим углом профиля около 60 градусов. Используется в изготовлении трубопроводов (водяных, воздушных, а также топливных) машин и станков с невысоким давлением при работе. Применение такого вида соединений включает в себя особую герметичность и стопорение резьбы без воздействия дополнительных подручных средств (льняных нитей, а также пряжи с суриком).
Главные обозначения
Первой в названии имеется буква К, а после идёт слово ГОСТ.
Пример: К: ½ ГОСТ 6111–52 .
Расшифровывается такая надпись так: резьба коническая дюймовая с наружным, а также внутренним диаметром в основной плоскости, примерно равной наружному либо внутреннему разъёму трубы цилиндрического типа G ½.
Метрически конический тип вырезки. По ГОСт у 25229 -82.
Единицей измерения в этот раз выступает мм.
Процесс создания трубы происходит на поверхностях с общей конусностью в 1:16.
Применяется во время соединения трубопроводов. Угол в самой вершине витка будет доходить до 60. Главная плоскость смещена, если смотреть на торец.
Классы точности и правила маркировки
Резьба, относящаяся к дюймовому типу, как указывает ГОСТ, может соответствовать одному из трех классов точности – 1, 2 и 3. Рядом с цифрой, обозначающей класс точности, ставят буквы «А» (наружная) или «В» (внутренняя). Полные обозначения классов точности резьбы в зависимости от ее типа выглядят как 1А, 2А и 3А (для наружных) и 1В, 2В и 3В (для внутренних). Следует иметь в виду, что 1-му классу соответствуют самые грубые резьбы, а 3-му – самые точные, к размерам которых предъявляются очень жесткие требования.
Предельные отклонения размеров по ГОСТу
Чтобы понять, каким параметрам соответствует конкретный резьбовой элемент, достаточно разобраться в обозначении резьбы, которая на него нанесена. Обозначение, о котором идет речь, используют многие зарубежные производители, которые работают по американским стандартам, относящимся к элементам резьбовых соединений.
Пример условного обозначения дюймовой резьбы
В такой маркировке содержится следующая информация о резьбе:
- номинальный размер (наружный диаметр) – первые цифры;
- число витков, приходящихся на дюйм длины;
- группа;
- класс точности.
Если возник вопрос- как определить тип и размер резьбы Соединительная арматура для труб и шлангов
соединения пользуйся таблицей ниже.
Обрати внимание на следующее:
- соединения с дюймовой резьбой выделены цветом
- рядом с размером дюймового шага в tpi указан размер шага в мм
- соединения с наружной конической резьбой обычно не имеют зарезьбовой канавки
- конические фитинги BSPT и NPT очень похожи, но у BSPT на шестиграннике есть метка – риска
Важный ахтунг – вполне возможны ситуации когда дюймовый и метрический шаги весьма близки по размерам (такое возможно на соединениях JIC).
Читать также: Скребковый конвейер принцип работы
В этом случае можно спутать дюймовую Резьба дюймовая цилиндрическая американская UNF (Unified Thread Standard)
UNC UNF и метрическую резьбы.
Резьбовой крепеж является одним из самых популярных для присоединения деталей, сборки изделий, оборудования, конструкций. Нет такой отрасли, где бы он не использовался. Характеристик резьбы много: шаг, поле допуска, количество заходов, номинальный диаметр, вид профиля и другие. Одна из таких – единицы измерения, дюймы или миллиметры.
Часто бывает ситуация, когда нужно заменить болт, шпильку или винт, но приобретенный по максимальной схожести “на глазок” крепеж не ввинчивается в посадочное отверстие. Одна из причин – попытка ввинтить в отверстие с метрической резьбой крепежное изделие с наружной дюймовой резьбой. Или наоборот. Такая ситуация часто возникает при замене крепежа на изделиях или оборудовании, произведенных в Великобритании, США, Японии, Австралии. Там дюймовая резьба является приоритетной.
Как отличить дюймовую резьбу от метрической? Есть два основных способа – измерением шага и диаметра или с помощью специального инструмента.
Измерение
Маркировка резьбы крепежной детали в метрической и дюймовой системах выполняется по разному. В метрической, это указание шага резьбы (расстояние между соседними нитками) в миллиметрах, тогда как в дюймовой – количество витков на один дюйм.
Определение типа и размера резьбы крепежа сводится к следующим операциям. С помощью штангенциркуля измерить диаметр. Затем с помощью дюймовой линейки или штангенциркуля измерить количество витков в одном дюйме и шаг резьбы. Можно воспользоваться и обычной линейкой с отмеренными 2,54 мм (1 дюйм = 2,54 мм). Шаг метрической резьбы на мелком крепеже можно узнать, измерив расстояние между 10 витками и полученное значение разделить на 10. Полученные значения следует сопоставить с таблицей ниже. Максимальное совпадение по диаметру, количеству витков, шагу указывает на размер и тип резьбы. Нужно отметить, что существует много разных видов дюймовых резьб. В таблице приведены наиболее распространенные в диапазоне диаметров от 8 мм до 64 мм.

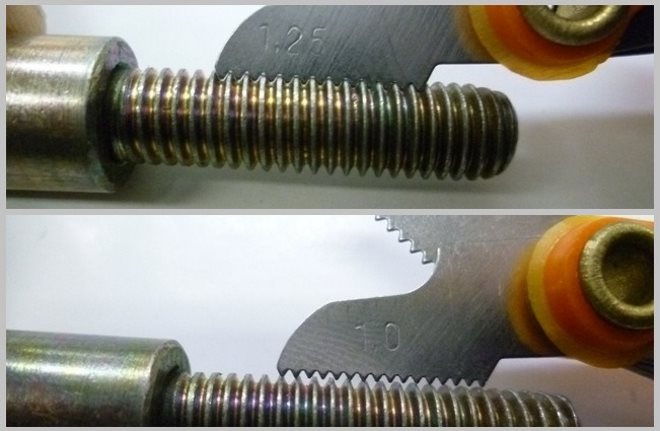

Для измерения резьбы также можно воспользоваться резьбомером. Это его прямое назначение. Резьбомер представляет собой набор пластин с выступающими зубьями под конкретную резьбу объединенных на единой оси. Размер резьбы выгравирован или нанесен несмываемой краской на самой пластине. Проверка резьбы выполняется путем прикладывания к резьбе наиболее близких по размеру пластин. При полном совпадении, без зазоров резьбу можно считать определенной, а ее размер посмотреть на пластине резьбомера. Выпускаются резьбомеры отдельно под метрическую, дюймовую резьбу или под оба вида.
Резьба BSPP
Британская стандартная трубная резьба до сих пор является самой распространенной резьбой в гидравлических системах в Европе. Настоящий раздел разбит на две части – одна описывает шланговые, а вторая – резьбовые переходники BSP.

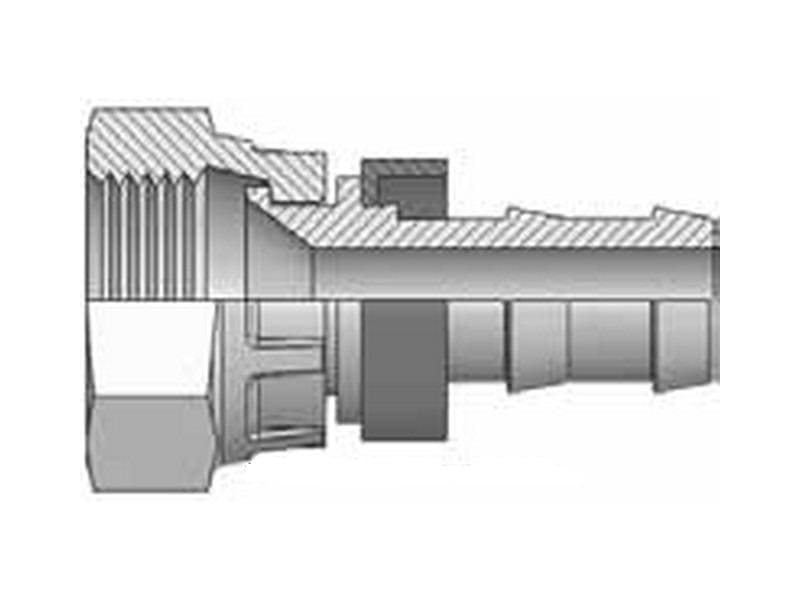

Конусный переходник 60°
Функция конуса 60 градусов. Эта форма переходников BSPP, модифицированная для работы в качестве шлангового переходника, популярна в Великобритании, скандинавских странах и других странах Европы. Стандарт соединений – BS5200. Внутреннее отверстие переходников BSPP имеет конус с углом 60 градусов, который сопрягается с конусом того же угла поворотного шлангового фитинга. При завинчивании гайки два конуса прижимаются друг к другу и образуют металлическое уплотнение. Этот тип соединений обладает гибкостью применения, поскольку их можно завинчивать в резьбовые отверстия BSPP. В этом случае необходимо использовать двухслойный уплотнитель – обычно шайбу, состоящую из металлического внешнего кольца и внутреннего эластомерного уплотнителя.
Несмотря на эту гибкость, данные переходники нельзя использовать в качестве трубных фитингов так же, как фитинги Triple-Lok, O-Lok или EO, и поэтому их нельзя назвать универсальными.
Многие производители делают коленчатые или тройниковые переходники путем пайки прямых деталей. Это может привести к сильному прокаливанию фитинга в процессе пайки, в результате материал становится мягким. Тройники и коленчатые переходники Parker производятся из высококачественной поковки и имеют чрезвычайно долгий срок службы.
1) уплотнительное кольцо со стопором; 2) форма A
Функция резьбовых переходников BSPP. Резьбовые переходники BSPP предназначены для отверстий с фрезерованной плоской опорной поверхностью вокруг резьбы. Опорная поверхность обеспечивает ровную область уплотнения, где бы ни использовалось такое отверстие – будь то фрезерованный блок клапанов или литой корпус насоса. Первоначально уплотнитель был сделан в виде медной шайбы (или из другого пластичного метала), но сегодня в большинстве переходников используются эластомерные уплотнители.
Высочайшие рабочие характеристики достигаются благодаря уплотнителю ED, после которого стоят уплотнительное и стопорное кольцо, двухслойный уплотнитель и, наконец, металлический уплотнитель немецкой конструкции “Form-B”. В качестве регулируемых фитингов они поставляются только в разновидностях с уплотнительным кольцом и стопором. Конструкция уплотнителя ED не позволяет регулировать фитинги.
Американская резьба
17.02.2016
реализует высококачественные метизы с американской резьбой (дюймовой) и другие виды крепежа от мировых и отечественных производителей, которые соответствуют высочайшим стандартам качества. Большая часть метизов имеет резьбу снаружи или внутри.
В каком месте нанесена резьба на метизе? Исходя из расположения есть два вида резьбы — наружная и внутренняя. Каково направление винтовой поверхности? Выделяют правостороннюю и левостороннюю резьбы. Количество заходов. Бывает однозаходная, двузаходная, трёхзаходная и т. д.
Какую форму имеет резьбовой профиль? Выделяют треугольный, трапецеидальный, прямоугольный, круглый и др. На какой образующей поверхности она нанесена? Бывает цилиндрическая резьба и коническая резьба.
ГОСТ 6111-52 резьба дюймовая трубная коническая американская NPT/NPTF (National Pipe Tapered) 25.04.2017 17:38
ГОСТ 6111-52 резьба дюймовая трубная коническая американская NPT/NPTF (National Pipe Tapered)
Переходники, муфты из нержавеющей стали

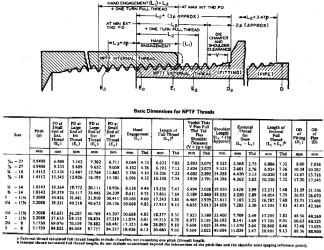

NPTF National Pipe Tapered Fuel – национальная трубная коническая топливная резьба.
NPTF – герметичная резьба. Уплотнение происходит за счёт смятия резьб.
Справочник гидравлика ГОСТ 6111-52 Резьба дюймовая трубная NPT/NPTF/NPSM/NPSF
Трубная коническая топливная резьба описана стандартом ANSI/ASME B1.20.3
Штуцер NPTF имеет коническую резьбу с конусностью 1:16 (угол конуса 3°34’48″).
Штуцер NPTF совместим с внутренней резьбой NPTF, NPSF или NPSM.
Резьбы NPTF используется в гидравлических системах, несмотря на то, что Национальная ассоциация по гидравлическим приводам США (NFPA) не рекомендует её для использования в гидравлике.
На Фитинги с коническими резьбами фитингах с резьбой NPTF для отличия от ГОСТ 6211-81 резьба коническая трубная BSPT размеры резьбы BSPT обычно ставится метка – риска на гранях шестигранника
Номинальный размер Наружный диаметр, mm Отверстие под резьбу, mm TPI, ниток на дюйм Шаг витка, mm
Резьба NPTF 1/16″ 7,870 6,00 27 0,940
Резьба NPTF 1/8″ 10,217 8,25 27 0,940
Резьба NPTF 1/4″ 13,577 10,70 18 1,411
Резьба NPTF 3/8″ 17,016 14,10 18 1,411
Резьба NPTF 1/2″ 21,211 17,40 14 1,814
Резьба NPTF 3/4″ 26,566 22,60 14 1,814
Резьба NPTF 1″ 33,195 28,50 11,5 2,209
Резьба NPTF 1.1/4″ 41,952 37,00 11,5 2,209
Резьба NPTF 1.1/2″ 48,021 43,50 11,5 2,209
Резьба NPTF 2″ 60,060 55,00 11,5 2,209
Резьба NPTF 2.1/2″ 72,642 65,50 8 3,175
Резьба NPTF 4″ 113,913 107,00 8 3,175
Справочник гидравлика ГОСТ 6111-52 Резьба дюймовая трубная NPT/NPTF/NPSM/NPSF
Резьба конусная (NPT) с конусностью 1:16 (угол конуса 3°34’48″) или цилиндрическая (NPS) резьба .
Угол профиля при вершине 60°, теоретическая высота профиля Н=0,866025Р.
Коническая резьба NPT описана стандартом ANSI/ASME B1.20.1.
Резьба NPT соответствует ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов.
Номинальный размер Наружный диаметр, mm Отверстие под резьбу, mm TPI, ниток на дюйм Шаг витка, mm
Резьба NPT 1/16″
Резьба К1/16″ 7,895 6,00 27 0,941
Резьба NPT 1/8″
Резьба К1/8″ 10,242 8,25 27 0,941
Резьба NPT 1/4″
Резьба К1/4″ 13,616 10,70 18 1,411
Резьба NPT 3/8″
Резьба К3/8″ 17,055 14,10 18 1,411
Резьба NPT 1/2″
Резьба К1/2″ 21,223 17,40 14 1,814
Резьба NPT 3/4″
Резьба К3/4″ 26,568 22,60 14 1,814
Резьба NPT 1″
Резьба К1″ 33,228 28,50 11,5 2,209
Резьба NPT 1.1/4″
Резьба К1.1/4″ 41,985 37,00 11,5 2,209
Резьба NPT 1.1/2″
Резьба К1.1/2″ 48,054 43,50 11,5 2,209
Резьба NPT 2″
Резьба К2″ 60,092 55,00 11,5 2,209
Резьба NPT 2.1/2″ NPT 72,699 65,50 8 3,175
Резьба NPT 3″ 88,608 81,50 8 3,175
Резьба NPT 3.1/2″ 101,316 94,30 8 3,175
Резьба NPT 4″ 113,973 107,00 8 3,175
Резьба NPT 5″ 141,300 134,384 8 3,175
Резьба NPT 6″ 168,275 161,191 8 3,175
Резьба NPT 8″ 219,075 211,673 8 3,175
Резьба NPT 10″ 273,050 265,311 8 3,175
Резьба NPT 12″ 323,850 315,793 8 3,175
Отличия от метрической резьбы
По своим внешним признакам и характеристикам метрические и дюймовые резьбы имеют не так много отличий, к наиболее значимым из которых стоит отнести:
- форму профиля резьбового гребня;
- порядок расчета диаметра и шага.

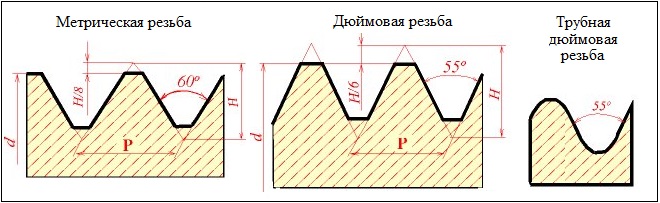

Различия в профиле резьбы
При сравнении форм резьбовых гребней можно увидеть, что у дюймовой резьбы такие элементы являются более острыми, чем у метрической. Если говорить о точных размерах, то угол при вершине гребня дюймовой резьбы составляет 55°.
Параметры метрических и дюймовых резьб характеризуются различными единицами измерения. Так, диаметр и шаг первых измеряются в миллиметрах, а вторых, соответственно, в дюймах. Следует, однако, иметь в виду, что по отношению к дюймовой резьбе используется не общепринятый (2,54 см), а специальный трубный дюйм, равный 3,324 см. Таким образом, если, например, ее диаметр составляет ¾ дюйма, то в пересчете на миллиметры он будет соответствовать значению 25.
Чтобы узнать основные параметры дюймовой резьбы любого типоразмера, который фиксируется ГОСТом, достаточно заглянуть в специальную таблицу. В таблицах, содержащих размеры дюймовых резьб, приведены как целые, так и дробные значения. Следует иметь в виду, что шаг в таких таблицах приводится в количестве нарезанных канавок (ниток), содержащихся на одном дюйме длины изделия.
Чертеж. Основные параметры профиля по ГОСТу
Таблица 1. Основные размеры профиля резьбы

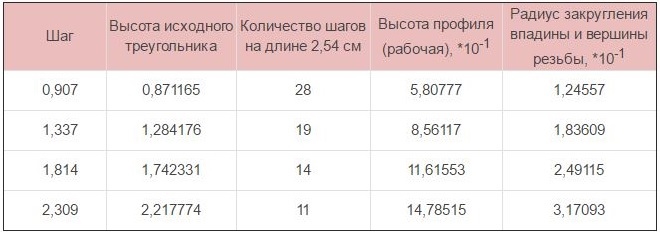

Таблица 2. Основные параметры трубной резьбы
Чтобы проверить, соответствует ли шаг уже выполненной резьбы размерам, которые оговаривает ГОСТ, этот параметр необходимо измерить. Для таких измерений, проводимых как для метрических, так и для дюймовых резьб по одному алгоритму, используются стандартные инструменты – гребенка, калибр, механический измеритель и др.
Проще всего измерить шаг трубной дюймовой резьбы по следующей методике:
- В качестве простейшего шаблона используют муфту или штуцер, параметры внутренней резьбы которых точно соответствуют требованиям, которые приводит ГОСТ.
- Болт, параметры наружной резьбы которого необходимо измерить, вкручивается в муфту или штуцер.
- В том случае, если болт сформировал с муфтой или штуцером плотное резьбовое соединение, то диаметр и шаг резьбы, которая нанесена на его поверхность, точно соответствуют параметрам используемого шаблона.
Шаг дюймовой резьбы – это количество витков на дюйм
Если же болт не вкручивается в шаблон или вкручивается, но создает с ним неплотное соединение, то следует провести такие измерения, используя другую муфту или другой штуцер. По аналогичной методике измеряется и внутренняя трубная резьба, только в качестве шаблона в таких случаях применяется изделие с наружной резьбой.
Определить требуемые размеры можно при помощи резьбомера, представляющего собой пластину с зазубринами, форма и другие характеристики которых точно соответствуют параметрам резьбы с определенным шагом. Такая пластина, выступающая в роли шаблона, просто прикладывается к проверяемой резьбе своей зазубренной частью. О том, что резьба на проверяемом элементе соответствует требуемым параметрам, будет свидетельствовать плотное прилегание к ее профилю зазубренной части пластины.
Использование резьбомера для дюймовой резьбы
Для того чтобы измерить размер наружного диаметра дюймовой или метрической резьбы, можно использовать обычный штангенциркуль или микрометр.
Основные параметры и профиль npt-соединения
Конусное соединение нарезают на штуцерах следующим образом: на одном элементе выполняют наружный конус, на втором — внутренний с постоянным углом наклона конуса 3°34’49”, или 1:16.
Основные параметры резьбы npt обозначаются:
- Диаметры — внешний — d (наружная), D — внутренняя резьба, внутренний — d1, D1, промежуточный (средний) — d2, D2;
- Шаг профиля — р;
- Конус, угол в град. — f;
- Исходный треугольник, высота — Н;
- Профиль, рабочая высота — Н1;
- Радиус закругления впадины и вершины — R;
- Срез впадины и вершины — С.
Российский стандарт вводит обозначения для внутренней (Rc) или наружной (R) резьбы, левого исполнения (LH), правое по умолчанию не обозначают, цилиндрическую внутреннюю нарезку совместно с наружной конусообразной (Rp).
Стандарт США предписывает соблюдение параметров:
- резьбы — наружная (MNPT) или внутренняя (FNPT);
- номинальный D;
- кол. витков;
- группа исполнения профиля;
- класс точности — снаружи (A) и внутри (B).
Резьба npt размером 1/16…24 указывает на рабочий диаметр трубного изделия, на котором нарезают выполняют соединение, а не наружный диаметра штуцера. Каждый диаметр трубы требует своего шага резьбы
Дюймовая резьба – правила обозначения, некоторые термины
Дюймовый крепеж уже давно не новость в нашей стране. Он широко применяется и в строительстве, и в промышленности, и в быту (например, в персональных компьютерах).
Правила обозначения дюймового крепежа
Рассмотрим их на конкретном примере — болт с шестигранной головкой 1/2” – 13UNC x 1 3/4”
| Диаметр резьбы | Шаг резьбы | Длина болта |
| 1/2” — размер в дюймах (полдюйма) Напоминаем: 1 дюйм = 2,54 см | 13 – в изделиях с дюймовой резьбой эта цифра подразумевает количество витков на дюйм | 1 3/4” — длина в дюймах |
Важный момент: Размер (диаметр) резьбы (мелкая или крупная) задается числом и/или частями дюйма, за исключением диаметров трубной резьбы меньших 1/4 дюйма (за унифицированными диаметрами до 1/4” закреплены номера от №0 до №12).
| Наружный диаметр, размер в дюймах и миллиметрах. | Шаг резьбы | Диаметр сверла | ||
| United coarse – резьба c крупным шагом | United fine – резьба с мелким шагом | gauge (калибр) / размер в дюймах» / размер в миллиметрах | gauge (калибр) / размер в дюймах» / размер в миллиметрах | |
| №0 0.0600” / 1,524мм | 64 | 80 | 3/64″ | |
| №1 0.0730” / 1,8542мм | 64 | 72 | #53 0.0595” / 1,511мм | #53 0.0595” / 1,511мм |
| №2 0.0860” / 2,1844мм | 56 | 64 | #50 0.070” / 1,778мм | #50 0.070” / 1,778мм |
| №3 0.0990”/ 2,5146мм | 48 | 56 | #47 0.0785” / 1,994мм | #45 0.082” / 2,083мм |
| №4 0.1120” / 2,8448мм | 40 | 48 | #43 0.089” / 2,261мм | #42 0.0935” / 2,375мм |
| №5 0.1250” / 3,1750мм | 40 | 44 | #38 0.1015” / 2,578мм | #37 0.104” / 2,642мм |
| №6 0.1380” / 3,5052мм | 32 | 40 | #36 0.1065” / 2,705мм | #33 0.113” / 2,870мм |
| №8 0.1640” / 4,1656мм | 32 | 36 | #29 0.136” / 3,454мм | #29 0.136” / 3,454мм |
| №10 0.1900” / 4,8260мм | 24 | 32 | #25 0.1495” / 3,797мм | #21 0.159” / 4,039мм |
| №12 0.2160” / 5,4864мм | 24 | 28 | #16 0.177” / 4,496мм | #14 0.182” / 4,623мм |
| 1/4” / 6,3500мм | 20 | 28 | #7 0.201” / 5,105мм | #3 0.213” / 5,410мм |
| 5/16” / 7,9375мм | 18 | 24 | F 0.257” / 6,528мм | I 0.272” / 6,909мм |
| 3/8” / 9,5250мм | 16 | 24 | 5/16” | Q 0.332” / 8,433мм |
| 7/16” / 11,1125мм | 14 | 20 | U 0.368” / 9,347мм | 25/64” |
| 1/2” / 12,700мм | 13 | 20 | 27/64” | 29/64” |
| 9/16” / 14,2875мм | 12 | 18 | 31/64” | 33/64” |
| 5/8” / 15,8750мм | 11 | 18 | 17/32” | 37/64” |
| 3/4” / 19,0500мм | 10 | 16 | 21/32” | 11/16” |
| 7/8” / 22,2250мм | 9 | 14 | 49/64” | 13/16” |
| 1” / 25,4000мм | 8 | 12 | 7/8” | 59/64” |
Сразу отметим, что американская цилиндрическая дюймовая резьба отличается от метрической, и использовать крепежные изделия с одним типом резьбы взамен другого типа резьбы просто не получится. Если крепление подразумевает винтовое соединение, то к отверстиям с дюймовой резьбой необходимо подбирать такие же винты, а болты того или другого типа резьбы должны комплектоваться гайками такого же типа.
Например, болту с шестигранной головкой 1/2” – 13UNC x 1 3/4” в метрической системе близок по параметрам болт М12, однако, как вы можете увидеть на рисунках, друг друга они не замещают.
Диаметры отверстий и стержней под нарезание дюймовой резьбы американского стандарта.
Особенности конусной резьбы
В процессе эксплуатации выявлено, что резьба npt, показывающая надежность при высоком статическом давлении, при динамической нагрузке ненадежна, так как оставляет спиральный путь для протечек. Компания Parker использует в гидравлике эластомерные уплотнители.
Коническая резьбовое сочленение коммуникаций по британскому стандарту отличается треугольным профилем со скругленными зубцами и впадинами. Такая конфигурация позволяет уплотнять соединение герметизирующим раствором и лентой-уплотнителем. Винтовая нарезка под 60 град обеспечивает герметичность соединения, но делая его неразъемным.
Сборка шарнирных элементов
JETON Шарнирные системы\Трубки подачи СОЖ\Сборка
Шарнирные соединения собираются легко, без усилий и деформаций с помощью специальных зажимов
(1-сборка, 2-демонтаж).
Упругие свойства ацеталь гомо-полимера Delrin, препятствуют ручной сборке (без зажимов) шарнирных соединений и услилия ручной сборки может быть недостаточным.
Расчет длины
Примечание: в качестве примера в таблице размеру «А» соответствует эффективная длина резьбового соединителя, а размеру «С» прямого, круглого сопла. При использовании других элементов, в расчетах необходимо применять размеры, соответствующие выбранным элементам.
Резьбовые соединения
Резьбовые соединения шарнирных элементов JETON изготавливаются в соответствии со стандартом JIS B 0203 (Япония) резьба
PT – ТРУБНАЯ КОНИЧЕСКАЯ РЕЗЬБА
PT — дюймовая резьба с конусностью 1:16
(угол конуса φ=3°34’48″).
Угол профиля при вершине 55°.
PT(JIS B 0203) = R/Rc (ГОСТ 6211-81) Трубная коническая резьба
Резьба PT JIS B 0203 является аналогом трубной конической резьбы по стандартам:
- ГОСТ 6211-81 обозначение: резьба коническая наружная – R, резьба коническая внутренняя — Rc .
- ISO R7 – обозначение: резьба коническая наружная – R, резьба коническая внутренняя — Rc .
- DIN 2999 – обозначение: трубная резьба Whitworth наружная коническая R, внутренняя цилиндрическая Rp
- BS 21 — обозначение – резьба коническая наружная – R, резьба коническая внутренняя — Rc
- JIS B 0203 — обозначение: резьба коническая наружная – R, резьба коническая внутренняя — Rc
Трубная коническая резьба R(PT) применяется:
— в конических резьбовых соединениях взаомозаменяемых стандартов ,
— в соединениях наружной конической резьбы с внутренней цилиндрической резьбой по ГОСТ 6357-81 (трубная цилиндрическая резьба — G). Уплотнение достигается за счет смятия резьбы в месте резьбового соединения при ввёртывании штуцера.
По спец заказу резьбовые соединения шарнирных элементов JETON PT поставляются по американскому стандарту ANSI/ASME B1.20.1. — NPT
NPT — Резьба дюймовая трубная конусная с конусностью 1:16 (угол конуса φ=3°34’48″)
Угол профиля при вершине 60°,
теоретическая высота профиля Н=0,866025Р.
Резьба NPT является аналогом ГОСТ 6111-52 — Резьба коническая дюймовая с углом профиля 60 градусов, обозначение К.
| Наименование | Зарубежные стандарты | обозначение по ГОСТ | Зарубежное обозначение | Параметры резьбы | |||
| Угол профиля | Kонусность | Условный проход | Число ниток на 1″ | ||||
| ГОСТ 6211-81Трубная коническая резьба | ISO R7 DIN 2999 BS 21 JIS B 0203 | R 1/2” (наружная)Rc 1/2” (внутренняя, коническая)Rp 1/2” (внутренняя цилиндрическая) | R1/2”,1/2”BSPT,1/2 ” PT | 55° | 1:16φ=3°34’48″ | 1/8” | 28 |
| 1/4” | 19 | ||||||
| 3/8” | |||||||
| 1/2” | 14 | ||||||
| 3/4” | |||||||
| ГОСТ 6111-52Kоническая дюймовая резьба с углом профиля 60° | ANSI B1.20.1 (США) | K 1/2” | 1/2” NPT | 60° | 1:16φ=3°34’48″ | 1/8” | 18 |
| 1/4” | |||||||
| 3/8” | 14 | ||||||
| 1/2” | |||||||
| 3/4” | 11,5 |
В номенклатуре шарнирных элементов JETON присутствуют соединители с резьбой NPTF и UNF
NPTF — американский стандарт ANSI B 1.20.3 трубная коническая резьба,самоуплотняющаяся.
Угол профиля при вершине 60°,
конусность 1:16 угол конуса φ=3°34’48″,
аналог ГОСТ 6111-52 Резьба коническая дюймовая с углом профиля 60° — бозначение К.
UNF — американский стандарт ANSI B1.1 — дюймовая унифицированная цилиндрическая резьба с мелким шагом .
Угол при вершине 60°,
теоретическая высота профиля H=0,866025P.
