Садовый измельчитель из дисковых пил своими руками

Выбор двигателя

После подбора вида машины необходимо начать заготовку материала и деталей

Важно правильно выбрать мощность ременного привода. От неё зависит, какие ветки по диаметру будет перерабатывать агрегат

Практические советы по выбору двигателя:

Для измельчения травы и тонких сучков подойдёт электродвигатель, мощность которого равна 1,5 кВт. Для более толстых веток стоит выбрать 2,5−3,5 кВт.
Если брать бензиновый или дизельный двигатель, то мощность может варьироваться от 5 до 6 л. с. Такое оборудование можно встретить в мотоблоках и маленьких тракторах.
Супермощный электромотор специалисты не советуют покупать. Он расходует большое количество энергии при средней продуктивности.

На количество оборотов в двигателе обращать внимание не стоит, они не играют большой роли. Нужная скорость вращения режущих дисков достигается за счёт ременной передачи

Для быстрой работы шредера нужна скорость не более 1,5 тысячи об/мин.

Самодельный измельчитель травы из болгарки

Измельчитель травы из болгарки – это достаточно простой и быстро реализуемый вариант. Чтобы воплотить проект, потребуется запастись такими деталями и материалами:

стальными уголками;
металлической емкостью (обычной вываркой);
самодельными либо готовыми ножами (например, от газонокосилки);
крепежными элементами;
листовой жестью.

Из инструментов потребуются:

электродрель;
сварочный аппарат и электроды к нему;
угловая шлифовальная машина, чтобы резать уголки;
гаечные ключи.

Чтобы собрать шредер своими руками на базе угловой шлифовальной машины, способный перемалывать не только траву, но и ветки до 4 см толщиной, рекомендуется воспользоваться электроинструментом с мощностью свыше 3 кВт.

Создание измельчающего агрегата производят в такой последовательности:

нарезают болгаркой уголки на куски;
из них сваривают раму, напоминающую стул;
приваривают полку из куска листового металла;
к сделанному каркасу (на подставку) прикрепляют болгарку хомутами, располагая ее валом к верху;
прорезают сбоку выварки отверстие примерно 10 на 10 см;
к прорези присоединяют рукав, например, из жести, по которому из емкости будет выдаваться перемолотая растительная масса;
делают на дне выварки отверстие в центре;
устанавливают емкость на вал болгарки и прикрепляют ее болтами или саморезами к металлической раме;
ставят нож или диск на углошлифовальную машинку.

В итоге получится конструкция, представленная на фото далее.

Размеры уголков подбирают индивидуально, чтобы было удобно обращаться с механизмом.

Под трубу для выдачи измельченной травы с ветками подставляют ведро или другую емкость во время работы с агрегатом, чтобы переработанные растения не разлетались.

Созданное устройство можно усовершенствовать. Для этого потребуется насадка на вал болгарки длиной около 15 см с двумя ножами: на верхнем конце и посредине. Лезвия разделяют сеткой, закрепленной к стенке кожуха.

Как использовать измельченную биомассу в качестве удобрения

В качестве биомассы для удобрений используется измельченная масса картона, кухонные отходы и растительный мусор. Это прекрасная альтернатива покупным удобрениям

Очень важно правильно подготовить биомассу к применению на приусадебных и садово-огородных участках в качестве высокоэффективных подкормок. С этой целью используются специальные компостеры или стандартные компостные кучи

На самый низ компостной кучи закладывается масса, представленная измельченными толстыми побегами многолетних растений. Сверху такой слой накрывается небольшим количеством уже зрелого компоста или плодородной почвы. Затем послойно засыпаются измельченные отходы растительного происхождения. Необходимо пересыпать каждый слой двухсантиметровым слоем садового грунта с доломитом или мелом из расчета пары килограмм на каждый кубический метр компостируемой массы.

В результате естественных процессов, происходящих внутри компостируемой массы, образуется ценное удобрение, которое может применяться практически в неограниченных количествах для улучшения качественных характеристик грунта на приусадебной территории или подкормки выращиваемых садово-огородных растений. Компост допускается вносить в грунт на протяжении всего периода вегетации, но оптимальный эффект удаётся получить при внесении весной и в осенний период.

Плюсы и минусы

Шредеры с электроприводом удобны в обращении, просты в обслуживании и имеют следующие достоинства по сравнению с бензиновыми:

нулевой уровень загрязнения окружающей среды,
низкая шумность и виброактивность,
небольшой вес, бытовые модели легко перемещать по саду,
доступная цена,
удобное управление и запуск, мгновенная остановка.

Имеются у них и недостатки:

ограниченная мощность и, следовательно, производительность,
необходимость в проводах,
чувствительность к стабильности электроснабжения.

Изготовленный самостоятельно дробитель справляется с крупными ветками и менее чувствителен к качеству сырья. Если подобрать достаточно мощный двигатель, он будет перемалывать ветки до 80 мм толщиной.

Вторым важным преимуществом самодельной конструкции будет ее низкая стоимость.

Дешевле обойдется и ремонт, и замена изношенных узлов.

Из чего еще можно изготовить измельчитель

При изготовлении веткоизмельчителя своими руками могут пригодиться любые бытовые приборы. При окончании срока службы многих домашних устройств их можно использовать повторно, после некоторой доработки. Основным необходимым элементом является двигатель, стоит только его доработать и механизм приобретает вторую жизнь в новом полезном устройстве.

Веткоруб из мотоблока

Для придания второй жизни, отработавшей свой срок конструкции мотоблока, необходимо подготовить следующие материалы:

непосредственно мотоблок
ножи
вал
набор подшипников
швеллер
набор ключей
болгарка для отрезных и зачистных работ
листовой металл
дрель и сарочник
молоток и электрорубанок

При сборке следует провести следующие манипуляции:

Формируется станина из отрезка швеллера.
На станину устанавливают вал от старого электрорубанка.
На вал крепится нож и шкив для передачи крутящего момента от двигателя.
Крутящий момент от мотоблока на шкив передают при помощи ремня.
Из листового металла при помощи сварки формируется приемник для веток.
Вся сборка устанавливается подготовленный мотоблок и тщательно закрепляется.
Запускаем механизм, подаем ветки в измельчитель, щепки осыпаются вниз куда можно подставить емкость.

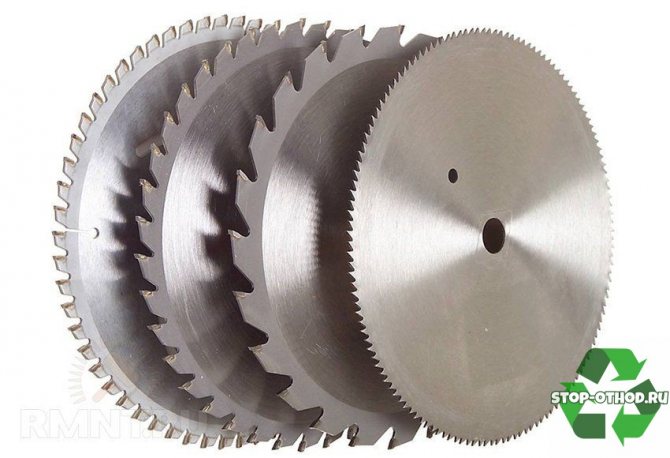

Диски пилы

Сами диски для ножей представляют собой режущие лезвия с множеством зубьев, на которые напаиваются специальные твердосплавные вставки, благодаря им инструмент приобретает повышенные характеристики. Непосредственно ножи устанавливают на заранее изготовленный вал длиной до 80 мм, на котором с двух сторон нарезается резьба для закрепления инструмента.

Между дисками на вал помещают шайбы для разделения, так как зубья пил имеют небольшое отклонение от плоскости для увеличения режущих свойств. Из-за расхождения зубьев расположение дисков вплотную становится невозможным, поэтому необходимым элементом в конструкции становится шайба диаметром 20 мм.

Конструкция рамы

Электродвигатель устанавливается на станину, изготовленную из уголков своими руками при помощи сварки, к ней присоединяется рама непосредственно под вал с режущими дисками. В необходимых элементах проделывают отверстия для подшипников, в них вставляют вал и закрепляют.

Запуск в работу

Загрузочный конвейер изготавливается из оцинкованной стали. Заранее нарезанные листы скрепляются при помощи заклепок в усеченную кверху пирамиду и крепится к раме, на которой установлены пильные диски. На валы двигателя и режущего инструменты крепят шкивы, затем на них надевают ремни с их помощью будет передаваться движение от электродвигателя на пилы.

Подаем питание на привод, ветки и мусор загружаем в приемник комплект дисков перемалывает материал в щепу, которая осыпается вниз.

Как сделать измельчитель

Как сделать измельчитель травы своими руками, используя примитивный мотор и металлические дисковые пилы, расскажут краткая инструкция, чертеж.

Простая конструкция прибора делается на основе мотора и пил в форме диска. Для изготовления самоделки подбирается 12 дисковых полотен. Желательно, чтобы были насадки для зубьев из прочного материала, также потребуются стальные шайбы прокладки. При создании агрегата выдерживают расстояние между дисковыми пилами порядка 10 мм, иначе между зубьями будут оставаться мелкие веточки. На вал аккуратно надевается дисковой пакет, плотно фиксирующийся шайбами.

Важно! При этом очень важно, чтобы зубья на полотне не располагались ровно, небольшое смещение приветствуется. Можно разместить их хаотично, на качество агрегата это не влияет. Из уголков варится надежная рама, на дно которой помещается фундамент для монтируемого двигателя

Из уголков варится надежная рама, на дно которой помещается фундамент для монтируемого двигателя.

В подобной конструкции должна быть предусмотрена возможность перемещать мотор для регулирования привода. Формируются специальные постаменты, на них монтируется рабочий вал. При этом отслеживают, чтобы моторная ось и вал размещались параллельно. Формируют рабочий бункер, где будет проходить герметичный процесс растительного измельчения. Далее крепят металлическую опорную пластину, на которую фиксируется пассивный нож, выступающий в роли опоры для поступающих веток. Обязательным элементом конструкции будет отвод для подачи растительности, общая длина отвода должна быть достаточной.

Как сделать измельчитель

Прибор из стиральной машины

Из стиралки выходит отличный перерабатывающий агрегат. С этой целью понадобятся прочный корпус и один двигатель, отработанная пила и вместительное ведро, металлические элементы для крепления составляющих.

На заметку! Вначале в корпусе просверливается отверстие для отхода конечного сырья. На дне емкости при помощи металлической втулки монтируются ножи, которые формируются из отработанной пилы. Вблизи бокового контейнера устанавливается приемник.

Измельчитель из дрели

Элементарной моделью является самоделка из рабочей электрической дрели. Схема действия прибора напоминает овощерезку, для его создания пригодится обычный табурет. В нем просверливается отверстие в 12 мм. С оборотной стороны стула фиксируется корпус с удобным подшипником. Также на табурет фиксируется металлическое ведро с просверленным отверстием схожего диаметра. В просвет вводят прочный подшипник, на него монтируется вал с острыми ножами. Через патрон монтируется рабочая дрель при помощи быстрозажимного патрона.

В металлическое ведро поступает сырье для обработки, следующим этапом идет запуск дрели.

Внимание! Затачивать острие ножа необходимо только по одной стороне, заточенная плоскость при этом размещается внизу. Для этой модели подойдут правильные ножи ромбовидной формы со скошенным лезвием. Такая конструкция позволяет веткам свободно перемещаться по кромке лезвия, наслаиваться материал при этом не будет

Такая конструкция позволяет веткам свободно перемещаться по кромке лезвия, наслаиваться материал при этом не будет

Для этой модели подойдут правильные ножи ромбовидной формы со скошенным лезвием. Такая конструкция позволяет веткам свободно перемещаться по кромке лезвия, наслаиваться материал при этом не будет.

Простую самоделку для сада можно легко соорудить из любого материала. Для этого необходимы: использованный электродвигатель, простая круглая емкость, прочный лист стали, примитивная ножовка по дереву либо пильные диски от использованной газонокосилки для формирования режущего механизма. Простой чертеж можно найти на любом ресурсе в Интернете. Следуя подобным инструкциям, любой начинающий огородник сможет справиться с созданием простого измельчителя веток.

vote

Article Rating

Сборка измельчителя

Чтобы собрать дробилку древесины из пакета дисковых пил, следуйте инструкции:

Для начала необходимо собрать пилы на валу, проложив между ними шайбы и затянув с обеих сторон гайками.
Дальше необходимо напрессовать подшипники на вал, а затем в наружные корпуса. Последние фиксируются на раме посредством болтов. Для этого в раме предварительно делают отверстия.
На концы вала необходимо насадить шкив и маховик, соблюдая надёжность фиксации.
Вплотную к зубьям режущего элемента устанавливают контрнож.
Затем необходимо установить двигатель и главную передачу, натянув ремень.

Непосредственно перед сборкой смажьте сепараторы подшипников. Устанавливайте пилы таким образом, чтобы профили зубьев не совпадали.

Для фиксации контрножа лучше применять не сварку, а болты, продевая их через отверстия овальной формы.

При соблюдении всех инструкций вы сможете легко и быстро создать высокопродуктивное устройство для дробления древесины.

https://youtube.com/watch?v=-HzDATzFZf8

Что такое дробилка и для чего она нужна

В ходе плановой вырубки леса и вывоза кругляка на очищенной территории остается огромное количество ветвей всех размеров.

Сжигать их на месте опасно и нерационально. Вывозить в естественном виде дорого и неудобно – имея достаточно малую массу, они занимают непомерно большой объем.

Оставить их также невозможно: дерево, сгнивая, превращается в рассадник вредителей леса.

Не стоит забывать и о том, что дерево в любом его виде – ценный источник целлюлозы. Каждая переработанная ветка, каждый сучок – это новая газета, книжная страница, тетрадь для школьника.

Заметно облегчить обработку отходов деревопереработки поможет дробилка. Измельченная непосредственно на месте вырубки древесина занимает мало места, ее легко транспортировать, она полностью готова для дальнейшей переработки.

Разновидности измельчителей

Принципиальное устройство всех видов веткоизмельчителей одинаковое. Различаются они только по мощности двигателя и разновидности ножей.

В некоторых конструкциях устанавливается бензиновый двигатель, в других – электрический. Первый более мощный, занимается измельчением крупных веток. Независим от источника питания. Обладает большей мобильностью. Электрический слабее по мощности и отдаленность работы зависит от длины кабеля. Зато он мобильный за счет своей легкости.

По мощности двигатели различаются:

Электродвигатель до 1,5 кВТ. Способны измельчать ветки до 2 см в диаметре. В основном переработка ведется на небольших территориях.
3 – 4 кВт. Справляются с древесиной до 4 см. Применяются в небольшом саду или даче.
6 кВт и более. Работа проводится в больших хозяйствах. Обрабатываются стволы 10-15 см в диаметре.

Как правило, на самодельный агрегат ведется установка двигателя мощностью 4 кВт. Больше ставить нет смысла, поскольку будет большой расход электроэнергии. Для выполнения работ по измельчению веток на дачном участке таких затрат не требуется.

Не имеют особого значения обороты двигателя. Конечная величина вращения ножевого вала составляет 1500 об/мин. Она регулируется диаметрами шкивов.

Передача крутящего момента ведется при помощи цепи, ремня или непосредственно установкой режущего инструмента на вал двигателя.

В зависимости от режущего инструмента веткоизмельчители разделяются:

Двухвального типа. Это мощный агрегат, который способен измельчать крупные ветки. На валы устанавливаются несколько ножей. От их количества зависит степень измельчения древесины.
Установка с режущим диском. Если мощность двигателя составляет от 3 кВт, то нож крепится непосредственно к его валу. Для агрегатов слабее используется передаточное звено.
С дисковыми пилами от циркулярки. Относится к наиболее простым конструкциям.

Уход

Перед использованием оборудования необходимо тщательно изучить техническую документацию, чтобы по незнанию не вывести из строя механизм

Следует обратить внимание на такие моменты:

Сырье, поступающее в машину должно быть того же размера, который предусмотрен инструкцией.
Необходимо тщательно следить за сырьем, которое засыпается в дробилку, чтобы не попадали камни, стекло, пластик и другой материал.
Стараться избегать попаданию в механизм корней с землей, которая находится на корневой системе.
Чтобы увеличить срок эксплуатации измельчителя древесные отходы должны быть свежими.

Рейтинг популярных моделей

Перед приобретением измельчителя стоит проанализировать отзывы и мнения тех, кто уже опробовал на себе ту или иную модель. Рационально выбирать пользующийся успехом агрегат с разумным балансом цены и качества.

Таблица: сравнение популярных брендов

Модель	Мощность	Вес (кг)	Объем травосборника (л)	Измельчающая система	Уровень шума (Дб)	Цель использования	Средняя цена (руб.)	Тип двигателя	Производительность (кг/ч)
DDE SH2540	2500	12	60	Двухсторонние ножи	До 95	Перемолка растительных остатков и веток толщиной до 4 см.	8 000	Электрический	95
CHAMPION SC2818	2,5 л.с.	16	10	Нож	До 95	Измельчение травы и ветвей до 2,8 см в диаметре.	16 700	Бензиновый	80
BOSCH AXT 25 D	2500 Вт	31,3	53	Режущий вал	До 89	Измельчение старых веток, отходов живых изгородей, кустарников до 4 см толщиной.	24 000	Электрический	175

Все эти модели безопасны и обслуживаются в сервисных центрах, которые обязательно есть в населённых пунктах с числом жителей более 50 тысяч.

Особенности самодельных моделей

Любой шредер (как самодельный, так и покупной) должен компоноваться из нескольких базовых составляющих:

стальной рамки, на которой и закрепляются все составляющие;
электрического или бензинового движка;
режущего механизма;
защитного кожуха;
главной передачи.

Помимо этого, не обойтись без пары емкостей: в первую будет закладываться обрабатываемый мусор, а во второй – складироваться получившиеся щепки. Самодельные модели отличаются режущим механизмом, а остальные элементы являются одинаковыми (только с разными размерами). Измельчение веток может проводиться при помощи 20 или 30 дисковых пил, которые оборудованы зубцами из твердых сплавов. Затем это может быть комбинация заточенных ножиков из углеродистой стали, закрепленных на валу. Мусор будет закладываться под прямым углом и измельчаться ножиками, которых присутствует от 2 до 6 штук.

Следующим вариантом измельчителя можно назвать дисковую дробилку, ветки в которую кладутся под углом от 30 до 45 градусов. Ножики в этом случае монтируются на стальном круге, закрепленном на валу. В более сложных вариациях имеется два вала, вращающихся синхронно. Ножики сходятся в одной точке, и дробят отходы. Древесину в этом случае следует складывать под прямым углом. Дисковые пилы рекомендуется применять, чтобы быстро и просто производить из отходов миниатюрную древесную стружку. Агрегат наподобие фуганка актуален при обработке тонких веток для получения более крупной фракции. Наконец, дисковая дробилка подойдет, чтобы разрубить ветки, диаметр которых превышает 5 сантиметров.

Для дома и дачи

Для домашнего использования слишком мощный агрегат вряд ли потребуется. С работами по утилизации отходов садоводства легко справится электрическая дробилка со средними характеристиками.

Это полезное устройство, установленное на даче, поможет решить целый ряд проблем. Среди прочего:

избавит от постоянно накапливающегося мусора в виде веток и выкорчеванных пней;
позволит заметно сэкономить, щепа – отличное топливо, которое может заменить привычные уголь, дрова, газ;
изготовит опилки, являющиеся одним из лучших материалов для мульчирования растений;
поможет заработать на полученной в результате дробления щепе, ведь это отличный материал для создания древесных плит и производства бумаги.

Даже если количество перерабатываемой древесины будет не слишком велико, дробилка себя гарантированно окупит, поскольку отходы, которые ранее сжигались или гнили, можно будет переработать, тем самым внести свой вклад в сохранение экологии планеты.

Основные узлы садового измельчителя

Чтобы самостоятельно собрать измельчитель травы и веток (шредер) в домашних условиях, требуется предварительно разобраться с устройством механизма, а также принципом его работы. Это поможет правильно собрать оборудование и, при необходимости, вносить в его конструкцию изменения.

Самодельный агрегат, предназначенный для измельчения скошенной травы и спиленных веток толщиной до нескольких сантиметров, имеет следующие основные конструктивные узлы:

двигатель;
ножи, установленные на рабочем валу;
раму (обычно металлическую);
защитный кожух;
короб, предназначенный для приема срезанной растительности;
пусковую систему.

Саму технику можно сделать в стационарном либо передвижном виде. Для создания последнего варианта дополнительно потребуются колеса, а также ручка. Чтобы сделать раму, используют металлические уголки либо готовые каркасы от верстаков. Короба под переработанную растительность изготавливают из пластиковых ведер, жести, мешков. Защитный кожух вокруг ножей должен быть достаточно толстым и прочным, чтобы быстро не износиться от воздействия перемалываемой растительности.

При переработке растительного мусора из отверстия, через которое он подается, могут вылетать измельченные куски. Поэтому горловину накрывают крышкой либо просто тканью, например, мешком.

Работа измельчителя заключается в том, что вращение от вала двигателя передается напрямую ножам либо через цепную/ременную передачу. Изрубленная лезвиями растительность поступает в короб. При этом конечный продукт сразу готов к использованию.

По принципу действия одни самодельные шредеры сопоставимы с мясорубкой (втягивают, а затем перемалывают органику), а другие с кофемолкой.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Двигатель от старой стиральной машины
