Можно ли заряжать аккумулятор авто зарядкой от шуруповерта
Вначале стоит рассмотреть, как устроено стандартное ЗУ АКБ автомобиля. Это преобразователь, который осуществляет подзарядку аккумулятора из внешнего источника энергии. Простейшая конструкция состоит из двух частей, одна из них — диодный мост. Он преобразует переменный ток в пульсирующий. Вторая часть — понижающий трансформатор 220 Вольт, уменьшающий сопротивление тока электросети.

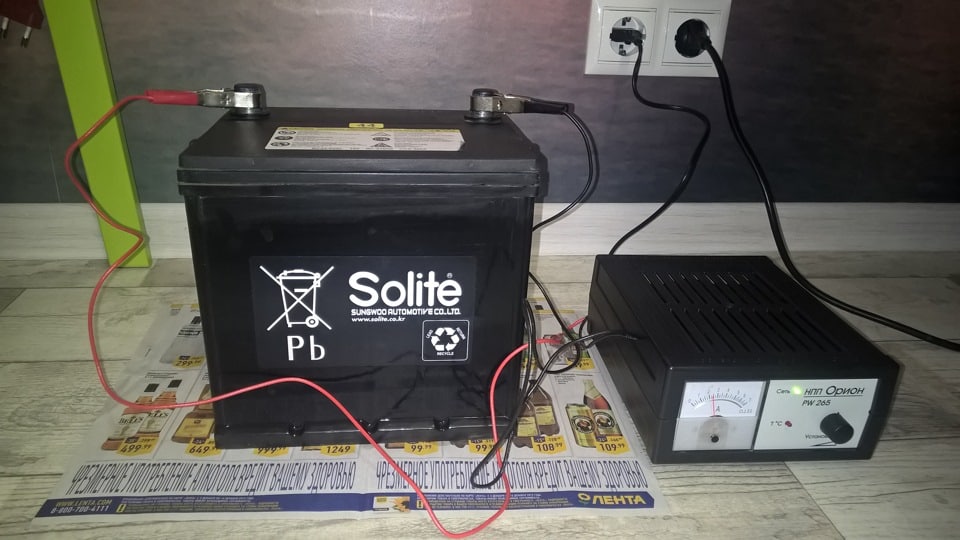

Зарядное устройство для АКБ автомобиля
Попадающее в зарядное устройство напряжение преобразуется из переменного в постоянное — 15 В. Когда уровень заряда падает, уменьшается плотность электролита. Также о нехватке питания сигнализирует расцветка индикатора на крышке. Теоретически, можно зарядить батарею при помощи ЗУ от шуруповерта. Но нельзя быть уверенным, что зарядка точно подойдет и не сработает встроенная защита.
Зарядка для шуруповерта
Специализированные зарядные устройства отличаются наличием регулировки величины тока и напряжения. Поэтому их использование более эффективно и безопасно. При отсутствии специализированного оборудования желательно заряжать АКБ меньшим током, пусть и в течении более продолжительного времени.
Общие правила зарядки аккумулятора шуруповерта
Для разных типов аккумуляторов есть собственные правила зарядки и эксплуатации, но существуют и общие рекомендации, которые нужно соблюдать.
Чтобы зарядить шуруповерт, используют только штатное ЗУ, идущее в комплекте с инструментом. Во время процедуры температура аккумулятора повышается, поэтому запрещается проводить ее в закрытом помещении с температурой выше 30° или при прямых солнечных лучах.
В ходе зарядки внимательно следят за индикаторами на корпусе ЗУ. Они оповестят, когда процесс завершится и можно будет отключить аккумулятор. Далее батарея должна остыть, только потом ее подсоединяют к инструменту для эксплуатации.
Варианты изготовления блока питания
Существует несколько вариантов, как переоборудовать шуруповёрт для работы от электросети. Задача заключается в том, чтобы запитать электродвигатель устройства с помощью промежуточного источника.
Используем зарядку от ноутбука
Изготовить блок питания 12 В для шуруповёрта своими руками можно, даже не обладая техническими знаниями. Следует только найти ненужное зарядное устройство от ноутбука, которое имеет технические характеристики, сходные с параметрами для питания шуруповёрта. Главное, чтобы выходное напряжение соответствовало искомому (12—14 вольт).
Для достижения заданной цели необходимо сначала аккумуляторную батарею разобрать и удалить оттуда неисправные элементы. Затем следуют такие манипуляции:
- Берём зарядное устройство от ноутбука.
- Отрезаем выходной разъём, оголяем и производим лужение концов проводов.
- Зачищенные провода припаиваем к входным проводам батареи.
- Изолируем места пайки, чтобы избежать короткого замыкания.
- Делаем в корпусе отверстие, чтобы не пережать провод, и производим сборку конструкции.
Основа — блок питания от компьютера
Для изготовления такого устройства понадобится блок от персонального компьютера формата А. Т. Найти его несложно, это старая модель питающего устройства, которую легко купить на любом рынке радиодеталей
Важно знать, что применять можно блок мощностью 300—350 Вт с током в цепи питания 12 В не ниже 16 А
Именно блоки формата АТ соответствуют таким параметрам. На корпусе этого устройства находится кнопка включения питания, что очень удобно при работе. Внутри установлен вентилятор охлаждения и смонтирована схема защиты от перегрузок.
Порядок проведения переустройства блока:
- Снимаем крышку корпуса Б. П. Внутри увидим плату с множеством проводов, идущих к разъёмам, а также вентилятор.
- Следующим шагом необходимо отключить защиту от включения. Находим на квадратном большом разъёме зелёный провод.
- Соединяем этот провод с чёрным из этого же разъёма. Можно сделать перемычку из другого кусочка провода, а можно просто его коротко обрезать и оставить в корпусе.
Читать также: Как заточить топор болгаркой видео
Затем в пучке выходов находим меньший разъём (MOLEX) и проделываем с ним следующие операции:
- Оставляем чёрный и жёлтый провода, а два других коротко обрезаем.
- Для удобства расположения БП при работе припаиваем к чёрному и жёлтому проводам удлинитель.
- Второй конец удлинителя прикрепляем к контактам пустого батарейного отсека. Сделать это нужно методом пайки, можно сделать хорошую скрутку, при этом необходимо строго соблюдать полярность.
- Проделываем отверстие в корпусе, чтобы не пережать при сборке провод. Устройство готово.
Питание из зарядного устройства автомобиля
Имея зарядку для автомобильного аккумулятора, довольно просто сделать устройство для питания шуруповёрта. Чтобы произвести переделку, потребуется всего лишь соединить силовые клеммы выхода зарядного устройства с питанием электромотора.
Если имеется прибор для зарядки с плавной регулировкой выходного напряжения, то можно его использовать как блок питания 18 вольт для шуруповёрта.
Инструменты
Среди электроинструментов, как бытовых, так и профессиональных, шуруповерт – один из самых востребованных. С его помощью можно не только выкручивать и вкручивать саморезы, но и сверлить отверстия. Инструментами, питающимися от сети, пользоваться можно не всегда и не везде, да и шнур все время мешает работе. От этих недостатков избавлены аккумуляторные шуруповерты. С ними можно свободно перемещаться и не зависеть от наличия в помещении розетки.
Важным элементом каждого аккумуляторного инструмента является батарея, позволяющая работать с ним автономно. Это очень удобно, но рано или поздно перед каждым владельцами такого электроинструмента встает вопрос о том, как зарядитьаккумуляторшуруповерта.
Особенности зарядки аккумуляторов
Как правильно заряжать аккумулятор шуруповерта, чтобы он прослужил, как можно дольше?
Перед первым использованием батареи требуетсязарядить, поскольку они разряжаются во время хранения. Чтобы емкость аккумулятора шуруповерта стала максимально возможной для никель-кадмиевого элемента, рекомендуется его трехкратная зарядка и последующая разрядка. Таким образом, так как у новой батареи емкость неполная, ее нужно довести до рабочей полной емкости. После этого аккумуляторы нужно будет заряжать, как только их мощность станет минимальной. Литий-ионные батареи более просты в использовании. Они не имеют эффекта памяти, поэтому можно не доводить их до полной разрядки и заряжать тогда, когда это удобно.
При зарядке нужно учитывать оптимальный температурный режим процесса. Лучше, чтобы температура окружающей среды была выше десяти градусов и не превышала сорока. Во время зарядки аккумуляторы иногда нагреваются, однако так быть не должно, так как перегрев отрицательно влияет на их работу, и нужно их охлаждать. В зарядном устройстве батареи оставлять нежелательно. Да и хранить их лучше, отсоединив от шуруповера, отдельно от самого инструмента. Если аккумуляторы не используются длительное время, их следует подзаряжать один раз в месяц.
Аккумуляторные батареи лучше покупать в специализированных точках продажи. Правильная эксплуатация поможет увеличить их срок службы. Элементы при работе нежелательно разряжать полностью, до остановки двигателя. На то, что они нуждаются в зарядке, укажут их заметно пониженные рабочие характеристики.
Что делать, если не заряжается аккумулятор шуруповерта?
Если не заряжается аккумулятор шуруповерта, возможно, причину стоит искать в его изношенности либо в неисправной работе зарядного устройства. Однако нередко проблема заключается в нарушении контакта между клеммами батареи шуруповерта и зарядного устройства, так как со временем они разгибаются. В этом случае можно разобрать зарядное и подогнуть его клеммы.
Кроме того, через некоторое время использования и контакты аккумулятора, и контакты зарядного устройства могут окисляться и загрязняться. Даже незначительные изменения такого рода могут помешать нормальной зарядке батарей. Это обычно выражается в значительном уменьшении и времени заряда, и продолжительности работы самого аккумуляторного электроинструмента. Чтобы такого не было, нужно периодически протирать контакты батареи, зарядного устройства для аккумуляторашуруповертаи инструмента.
READ Биты Для Шуруповерта Какие Лучше
К сожалению, характеристики аккумуляторных элементов со временем ухудшаются. Так, при неправильной эксплуатации никель-кадмиевых батарей, чаще всего используемых в бытовых моделях шуруповертов, они быстро теряют емкость. Знатоки иногда советуют «разгонять» такие аккумуляторы. Аккумуляторный блок разбирается, и определяются проблемные элементы. После этого требуется их зарядка. Каким током заряжать аккумулятор шуруповерта в этом случае? Специалисты рекомендуют сначалазарядитьтакие элементы большим током, чем это положено, потом разрядить их и еще раз зарядить, но малым током. Если в Ni-Cd аккумуляторах еще не испарился электролит, такая «терапия», возможно, поможет вернуть их к жизни.
Кроме того, можно восстановить один аккумуляторный блок из двух, частично утративших емкость, выбрав из них и спаяв вместе целые «банки». После этого для выравнивания заряда требуется полностью зарядить и разрядить несколько раз восстановленный блок.
Также причина в том, что батарея не заряжается, может быть в температурном датчике.
Способы подзарядки
При утрате оригинального ЗУ, существует несколько альтернативных способов, как зарядить шуруповерт.
От автомобильного ЗУ
Зарядка от автомобильного зарядного устройства.
Использования зарядного устройства, предназначенного для автомобильного аккумулятора, может привести к поломке АКБ инструмента. Чтобы этого не случилось, перед подключением, требуется установить рабочие параметры, в соответствии с маркировкой батарейки, оригинального зарядно устройства.
Чтобы снизить нагрузку, можно добавить в цепь источник потребления, например, автолампу. Она будет создавать балластное сопротивление.
Если параметры заводского зарядного блока шуруповерта, напряжение устанавливается на минимальный уровень
Важно при подключении щупов к токовыводам соблюдать полярность: красный провод крепится на «плюс», чёрный на «минус». Определить полярность поможет мультиметр
От автомобильной АКБ
Не самый удобный способ, оправданный только когда нельзя найти оригинальный ЗУ, например, шуруповёрту более 5 лет, редкая модель снята с производства. Подключение инструмента к внешнему АКБ осуществляется через плавкий предохранитель на 10А, который интегрируется в цепь. Для зарядки подходят провода с большим сечением, чем при питании от 220 вольт.
Важно при зарядке таким способом постоянно контролировать процесс от подключения прибора к батарее до контроля температуры корпуса
Универсальным ЗУ
Универсальное зарядное устройство обладает плавной настройкой параметров зарядки, поэтому безопасно для аккумулятора шуруповерта. Главное – правильно выставить параметры передачи тока, как на оригинальном заряднике.
Если в конструкции устройства предусмотрен переключатель типа батареи, то необходимо выбрать соответствующее значение. Универсальная зарядка способна не только восполнить ёмкость АКБ, но и восстановить его, увеличив время автономной работы.
Зарядка универсальным ЗУ.
Лабораторным блоком питания
Лабораторный блок питания.
Блок питания, оборудованный системой защиты – лучший вариант. Это полноценное зарядное устройство, которое можно использовать без каких-либо ограничений, то есть заряжать АКБ шуруповёрта постоянно. Всё что нужно – выставить 4,2 вольта и ограничение по току.
При подключении полностью разряженного аккумулятора к лабораторному блоку питания, сначала зарядка будет выполняться с защитой по току. Когда напряжение достигнет 4,2 вольта устройство перейдёт в режим стабилизации напряжения, ток начнёт постепенно снижаться. Когда значение упадёт до 0.05-0.1С – аккумулятор полностью заряжен.
Через USB
При подключении аккумулятора инструмента через USB применяется адаптер, рассчитанный на ток в 5-7 ампер. Не рекомендуется в качестве источника питания использовать компьютер, ноутбук – время зарядки увеличится до нескольких дней, при этом есть вероятность перегрева, выхода из строя контроллера.
Порядок зарядки аккумулятора шуруповерта через USB:
- Снять аккумуляторные банки, разделить секции корпуса.
- Прорезать в аккумуляторном блоке отверстие для подключения USB-разъёма. Место не должно препятствовать креплению батареи к штатному слоту шуруповерта. Конфигурация канала зависит от вида подготовленного штекера. Колодка устанавливается в гнездо, фиксируется термоклеем.
- Штатный контроллер зарядки и USB-разъём должны быть разделены в цепи плавким предохранителем на 10 ампер. Кабели соединяются пайкой свинцово-оловянным припоем, контакты защищаются изоляторами.
- Далее секции соединяются в единую цепь штатными винтами. Если элементы были неразъёмными, линия стыка покрывается тканевой полоской, пропитанной эпоксидкой.
- После сбора конструкции производится тестовая зарядка. Поскольку напряжение в цепи не превышает 5 В, на восполнение ёмкости 1-2 А*ч потребуется около 8 часов.
Использовать альтернативные способы зарядки рекомендуется только в экстренных случаях, например, если сломалась штатная зарядка, при этом нужен рабочий шуруповерт
При зарядке важно соблюдать основные правила работы с аккумуляторами, не допускать перегрева. Желательно, не использовать самодельное зарядное устройство на регулярной основе
Как переделать аккумуляторный шуруповёрт для работы от сети 220 вольт?
Методы переделки аккумуляторного шуруповёрта для работы от сети различаются по сложности. Подключение зарядки от ноутбука почти не требует знаний, для монтажа компьютерного блока питания нужно дружить с паяльником, а для перенастройки китайского блока мастер должен уметь обращаться с измерительными приборами.
Используя зарядку от ноутбука
Этот метод потребует от вас минимум технических знаний. Если возникла потребность переделать шуруповёрт в сетевой, вам сможет помочь ненужная зарядка от ноутбука, так как она имеет схожие характеристики и без труда найдётся в любом доме. Сперва необходимо посмотреть, какое выходное напряжение у зарядки. Подойдут зарядные устройства на 12–19В.
Потребуется доработать аккумуляторный блок, для этого нужно его разобрать и достать оттуда вышедшие из строя аккумуляторные батареи.
- Взять зарядку от ноутбука.
- Отрезать разъём и зачистить провода от изоляции.
- Взять оголённые провода и припаять их. Если нет такой возможности, примотать их изолентой.
- Сделать в корпусе отверстие для провода и собрать конструкцию.
Задействовав внешний блок питания от компьютера
Итак, вам понадобится блок питания «АТ» формата. Вполне вероятно, что вы найдёте его у себя дома, но можно и без проблем приобрести старый работающий блок питания на любом радиорынке. Его стоимость вряд ли будет велика
Очень важно помнить, что подойдёт блок питания, мощность которого составляет 300–350 Вт, а ток в цепи 12 В — не ниже 16 А
Действия по переделке следующие:
- Раскрутить корпус блока питания. Под корпусом вы увидите вентилятор, плату и множество проводов, которые идут от платы к разъёмам.
- Требуется снять защиту от включения. Для этого надо найти на большом квадратном разъёме зелёный провод.
- Соединить зелёный провод с любым чёрным проводом из этого же разъёма. Для удобства можно обрезать его покороче и оставить внутри корпуса. Как вариант, можно использовать перемычку из маленького кусочка провода.
Используя автомобильный аккумулятор
Принцип такой переделки не отличается от способа с использованием зарядки от ноутбука. Благодаря нынешним тенденциям на компактные импульсные зарядки, линейные аналоговые приборы с ручным управлением можно купить на авторынке по весьма привлекательной цене.
Если напряжение на аккумуляторе меняется плавным образом, то он подойдёт к абсолютно любому шуруповёрту, и переделка такого инструмента производится следующим образом:
- Для подключения шуруповёрта к автомобильному аккумулятору следует использовать недорогие провода с малым сечением, подойдут автомобильные провода для прикуривания.
- На всех сторонах каждого из проводов отрезать так называемые «крокодилы», на свободном конце зачистить провод от изоляции на 2–3 см.
- Далее присоединить провода. Для присоединения проводов к клеммам нужно согнуть часть вдвое ту часть, что зачищена, а затем продеть их внутри клемм, чтобы получился своего рода крючок.
- Для более надёжной фиксации затянуть все соединения пластиковыми хомутами или припаять их. Не забывайте о полярности, обычно «крокодильчики» промаркированы.
- Следующим этапом идёт сборка, необходимо всё заизолировать. Для начала лучше обмотать каждое соединение таким образом, чтобы не выступали металлические части, а уже после обмотать всё вместе, клеммы не должны соприкасаться.
Взяв китайскую плату блока питания
Итак, речь идёт о блоке питания с выходным напряжением 24 В и максимальным током 9 А. Шуруповёрты обычно рассчитаны под напряжение 12 В либо 18 В, поэтому сначала придётся понизить напряжение до приемлемого уровня.
Чтобы изменить выходное напряжение, нужно внести доработку в цепь обратной связи. За выходное напряжение отвечает резистор под позицией R10. Его номинал 2320 Ом. Вместо этого резистора установим подстроечный резистор, таким образом появится возможность изменять выходное напряжение блока питания под наши нужды, номинал подстроечного резистора 10 кОм.
- Выпаять постоянный резистор.
- Перед монтажом подстроечного резистора рекомендуется выставить его сопротивление примерно равным 2300 Ом. Делается это для того, чтобы выходное напряжение блока питания было приблизительно 24 вольта, и блок питания не ушёл в защиту от чрезмерно высокого либо низкого выходного напряжения.
- Впаять подстроечный резистор.
- Включить блок питания и настроить напряжение, вращая подстроечный винт. После изменения выходного напряжения проверить характеристики блока питания: максимальный выходной ток и мощность. При токе больше 7,6 А блок питания переходит в перегрузку и резко понижает выходное напряжение.
- Проверить, что будет при напряжении 12 В. Настроить выходное напряжение. Максимальный выходной ток более 9 А, отлично!
Какие меры предосторожности есть в таком способе зарядки
В процессе подзарядки не стоит сильно нагружать сеть. В противном случае могут вылететь пробки, особенно, если проводка в квартире или гараже старая. Когда напряжение выше требуемого, рекомендуется подсоединить к ЗУ одну или несколько лампочек. Они будут принимать на себя часть энергии, что позволит уберечься от перегрузки.
Важно соблюдать полярность, если перепутать плюс и минус, один из приборов сгорит. Когда наберется стартовая емкость, появится возможность завести мотор, а уже в поездке аккумулятор подзарядится от генератора
Но лучше не заряжать его, пока он подключен к бортовой системе клеммами. Иначе есть вероятность повреждения систем авто.
Как обойти защиту
Гнездо, к которому подключается батарея шуруповерта, содержит четыре клеммы. Две из них — это минусовая и плюсовая. Другие две клеммы идут на реле защиты от короткого замыкания, перегрева и прочего. Чтобы обойти защиту и не разбираться с электросхемой, можно использовать ненужную батарею от дрели.
Аккумулятор шуруповерта в разобранном виде
Аккумулятор шуруповерта вынимают из корпуса. На маленьком пластиковом коробе белого цвета будет написано, что он является тепловой защитой. Этот элемент вместе с черными проводками нужно выпаять и припаять к клеммам зарядного устройства. Теперь белый и черный провода припаивают к защите, соблюдая полярность.
При подключении батареи или иных приборов, индикатор должен показывать, что зарядка работает нормально. Если просто включить ЗУ, он будет мигать, показывая, что нужно поставить батарейку. То есть, исчезнет мигание и будет гореть красный огонек. При полном заряде АКБ или другого прибора должна загореться зеленая лампочка.
Пример схемы подключения зарядки шуруповерта к АКБ автомобиля
Чтобы зарядить автомобильный аккумулятор, сбоку от корпуса выводят провод. Нужно подсоединить клемники, а потом уже подключить провод к электросети. В противном случае сработает система защиты, и зарядка не начнется. Плюсовой и минусовой провода подключают к соответствующим клеммам аккумулятора автомобиля. При исправной работе ЗУ не должно перегреваться или плавиться.
Подключение клемм к зарядке шуруповерта
Подключение к сети
При покупке сменного блока питания для шуруповерта, обратите внимание на то, чтобы он был полностью заряжен. Необходимо отметить, что существуют определенные правила, как следует заряжать аккумулятор шуруповерта
Покупка блока питания требует его полного заряда. Сколько потребуется для его зарядки времени, должен знать каждый продавец-консультант. Нужно отметить, что этот критерий зависит от типа аккумулятора. Никель-кадмиевые модели нуждаются в 3-кратной процедуре полной зарядке-разрядке. Это необходимо, чтобы довести значение емкости до необходимых рабочих критериев. Из-за слабовыраженного эффекта запоминания литий-ионные батареи заряжаются при необходимости
Необходимо отметить, что существуют определенные правила, как следует заряжать аккумулятор шуруповерта. Покупка блока питания требует его полного заряда. Сколько потребуется для его зарядки времени, должен знать каждый продавец-консультант. Нужно отметить, что этот критерий зависит от типа аккумулятора. Никель-кадмиевые модели нуждаются в 3-кратной процедуре полной зарядке-разрядке. Это необходимо, чтобы довести значение емкости до необходимых рабочих критериев. Из-за слабовыраженного эффекта запоминания литий-ионные батареи заряжаются при необходимости.
В любом случае данный процесс должен протекать при определенной температуре. Она должна находится в пределах +10ºC — +40ºC. При нагреве блок питания нужно охладить. Существуют определенные правила хранения аккумулятора. Главное, отсоединить батарею от шуруповерта.
Покупать аккумулятор и шуруповерт следует в проверенных торговых точках. Нужно учесть, что от того, сколько и каким образом будут заряжать блок питания, зависит его эксплуатационный срок.
