Разновидности техники
На рынке имеется множество различных снегоуборщиков. Все вариации подразделяются на несколько видов по методу работы. Поскольку роторные вариации являются самыми востребованными, рассмотрим три класса данной категории:
- Шнекороторный аппарат – используется для уборки небольшой территории от свежего и слежавшегося снега. Такая техника способна откидывать массу по сторонам или собирать в снегосборник. Сделанный своими руками шнековый уборщик имеет простую схему, учитывающую наличие шнеков.
Конструкция шнеково-вентиляторного агрегата
- Плужно-роторный агрегат наиболее подходит для уборки свежего снега. Устройство самоделка помещается на минитрактор, минипогрузчик или шасси и оснащается плугом с 1-2 ротором.
- Фрезерно-роторная уборочная машина имеет возможности идентичные первому варианту. Это мощный снегоуборщик с параметрами, которые позволяют одолевать трехметровые сугробы и откидывать снежную массу на дистанцию до 20 м.
Перед тем, как сделать снегоуборочную машину, необходимо знать, что рассматриваемые виды оснащаются фрезами-питателями и ротор-метателем. Это важный аспект, который нужно учитывать при проектировании чертежа построения.

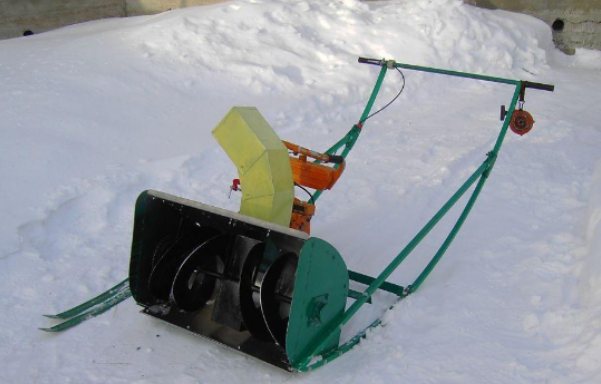

Изготовление основных элементов снегоуборщика
Рассмотреть в целом сборку снегоуборщика просто невозможно. Да некоторые детали уже готовы и, к примеру, можно привести силовую установку из бензопилы, но остальные элементы конструкции придётся изготавливать самостоятельно, при этом даже придётся использовать сварочный аппарат. Если нет достаточного опыта в сварке, то нужно будет найти специалиста.
Конструкция рамы и силовой установки
Если решено действительно собирать снегоуборщик своими руками, используя старую бензопилу, то в первую очередь необходимо понять основы конструкции рамы и силовой установки. Раму, как правило, собирают самостоятельно, при этом нужно будет заранее подготовить все необходимые инструменты и материалы. От качества рамы будет зависеть работа всего оборудования, ведь к ней крепятся все остальные детали снегоуборщика.
В первую очередь необходимо найти трубы одинакового диаметра и приварить их друг к другу
Особое внимание стоит обратить на две продольные трубы, которые не только выполняют одну из частей рамы, но к тому же ещё и представляют собой полозья снегоуборщика
Именно поэтому передние части труб необходимо срезать под углом и заварить отверстия, чтобы туда не набивался снег. Если этого не сделать, забитый в трубе снег со временем растает, а влажность начтёт формировать процесс коррозии на внутренних стенках материала. Естественно, почистить ржавчину внутри трубы трудно, и, скорее всего, уже к началу следующей зимы вся рама просто развалится.
Два отрезка труб устанавливаются продольно, а остальные 2 части свариваются на раме в поперечном положении. Поперечные трубы устанавливаются на задней части рамы, поскольку они служат местом для установки силового агрегата. Первая труба, как правило, устанавливаете в заднем положении, а вторая — на расстоянии 200 мм. Можно выбрать расстояние любое между двумя поперечными отрезками труб, но оно не должно превышать 700 мм. В итоге должна получиться рама в виде буквы «П», только на нижней части конструкции устанавливаются две продольные трубы.
Какая бензопила для этих целей подойдет?
Для того, чтобы самостоятельно сделать снегоход из бензопилы потребуется, собственно, пила. Марку и модель можно брать любые, которые есть в наличии. Умельцы рекомендуют использовать пилу «Дружба», «Урал» или «Штиль», так как они наиболее подходят по техническим характеристикам и отличаются качеством двигателей.
Дружба
Достоинством пилы «Дружба» является простота конструкции и поэтому ее очень удобно разбирать. К тому же, в инструменте нет лишних наворотов, которыми могут похвастаться современные пилы и которые только мешают при сборке снегохода. Но есть и недостатки – советская пила имеет большой вес и морально устарела.
Ее технические характеристики следующие:
- мощность – 1 кВт;
- вес — до 12 кг;
- двигатель (двухтактный);
- длина шины – 45 см;
- топливо (бензин).
Отличные технические качества профессиональной пилы «Урал» как нельзя лучше подходят для создания на ее базе самодельного снегохода. Механизм отличается мощностью и производительностью, к тому же адаптирован для использования в условиях холодов.
- двигатель (бензиновый, двухтактный, одноцилиндровый);
- мощность – 3,68 кВт;
- вес – 11,7 кг;
- параметры – 46 х 88 х 46 см.
Штиль
Бензопила «Штиль» также обладает достаточными характеристиками для использования ее в самодельной конструкции снегоката. Самое главное, что мощности бензопилы хватит, чтобы запустить снегоход. К тому же штилевский двигатель отличается тихой работой, что придаст передвижению дополнительный комфорт.
Какие нужны навыки
Особых навыков для сборки самодельного снегохода не надо, но уметь работать со сваркой и иметь сварочный аппарат желательно. Для использования приведенных схем и чертежей, желательно уметь в них разбираться.
Выбор бензопилы для самодельного снегоуборщика
Мощность и производительность снегоочистительной машины напрямую зависит от выбранного вами двигателя. Этот основной элемент вынимается из бензопилы. Чем выше мощность пилы, тем лучше. Двигатели в бытовых моделях двухтактные, мощность варьируется от 2 до 10 лошадиных сил. Для самодельного снегоуборщика мощности в 5 лошадиных сил будет вполне хватать. Ниже рассмотрим самые популярные марки бензопил, которые часто используются для снегоуборщика-самоделки.
Мотопила “Дружба”
Данную бензопилу разработали еще во время СССР,в 1950 году, после чего массово начали выпускать на советском пространстве. С тех пор технические показатели и характеристики пилы существенно устарели. Вес агрегата составляет 12 кг, кроме того, пила обладает большими габаритами. Опытные владельцы говорят, что первые пилы, которые были собраны в первое десятилетие существования завода, исправно работают и до сих пор.
Однако же бензопилы, выпускаемые после 1990 отличаются частыми браками, регулярными поломками, неисправностями и недолгим сроком службы.
Бензиномоторная пила “Урал”
Еще один представитель отечественного производства бензопил. Инструменты “Урал” можно назвать своеобразным улучшением пил “Дружба”. При одинаковом весе “Урал” имеет большую мощность двухтактного двигателя на бензиновом приводе (5,5 лошадиных сил) и меньшие габариты. В связи с этим, производительность данных устройств куда выше.
Немецкая бензопила “Stihl”
Импортное пильное оборудование зачастую куда более лучше по качеству и производительности. Иностранные заводы, такие как немецкий концерн “Stihl” всегда стараются выпускать технологические новинки. Конечно, это сказывается и на стоимости оборудования. “Штиль” — одна из самых популярные компаний среди российского населения, поскольку имеет высокую мощность, отличное качество, долгий срок службы и сравнительно небольшую цену.
Преимущества и недостатки
Перед тем как приступить к сборке, важно понять, почему имеет смысл отдать предпочтение самодельному снегоочистителю. Для начала рассмотрим преимущества снегоуборочной машины кустарного производства
Для начала рассмотрим преимущества снегоуборочной машины кустарного производства.
- По сравнению с покупкой заводской модели сборка самодельного снегоуборочного аппарата обойдётся значительно дешевле.
- Все материалы и инструменты, которые могут потребоваться в процессе, за исключением бензинового двигателя легкодоступны. Металлические листы, трубы нужного диаметра и прочие детали, список которых приведён далее, можно приобрести на любом рынке запчастей, а то и просто найти в своём гараже или мастерской.
- Габариты снегоуборщика, собранного на базе бензопилы, меньше, чем у купленного в магазине. Такой прибор способен справляться с уборкой снега в наиболее труднодоступных местах.
К основным недостаткам снегоочистителя, собранного своими руками, можно отнести его невысокую мощность.
Здесь, однако, стоит помнить, что предмет данной статьи – создание снегоуборщика для личного пользования (например, на приусадебном участке). Для достижения промышленной мощности потребуются иные ресурсы и схемы.
Принцип, схема устройства, теория, как все должно получиться
Все работы начинаются с плана и чертежей, на которые потом можно будет опираться. Схемы и чертежи потребуются для того, чтобы учесть все узлы и их расположение, взаимосвязь между собой и работу механизма в целом. Внимательно отнеситесь к местоназначению каждого узла, так как при ошибке снегоход просто не поедет.
План работ:
- Сперва закрепляется мотор бензопилы на сделанный каркас.
- В рулевой части снегоката устанавливаются лыжи, которые являются основным элементом передвижения.
- Потом устанавливаются рулевое управление.
- Для приведения механизма в движение необходимо в задней части установить гусеницы.
- Соединить диск гусеницы и звездочку мотора бензопилы.
- В завершение устанавливается сидение водителя, которое крепится на специально оборудованное место.
Для оборудования рулевого управления на снегоходе позаимствуйте руль с мопеда или велосипеда. Главной задачей будет правильно закрепить руль, чтобы при повороте, поворачивались и лыжи.
Варианты изготовления снегоуборщика из двигателей от разных бензопил
Разные бензопилы комплектуются разными между собой моторами. В связи с этим, при сборке снегоуборщика изготовителю потребуется внести в ее устройство те, или иные изменения. Рассмотрим их на примере тех бензопил, двигатели от которых чаще всего используются для изготовления самодельной техники.
Снегоуборщик из бензопилы Дружба
Чтобы собираемая самоделка получилась надежной и сбалансированной, перед ее сборкой потребуется изучить схемы. Чертежи должны подсказать изготовителю правильный порядок действий и методы монтажа узлов в общее устройство снегоочистителя.
Двигатель от бензопилы Дружба выделяется высокой мощностью, поэтому, в отличие от импортных пил, во время работы он достаточно сильно вибрирует и шумит. Чтобы сделать эксплуатацию снегоуборщика из бензопилы Дружба более удобной, во время установи мотора между рамой и двигателем потребуется установить толстый кусок резины. Он значительно снизит вибрацию на раму и на рукоятку оператора.
Чтобы снизить шум при постоянной работе самодельного снегоуборщика, встроенный в него двигатель потребуется оборудовать глушителем. Для этого нужно взять металлическую цельную трубу, которая должна быть прикреплена к мотору болтами или приварена. Внутрь металлической трубы необходимо установить резиновую прокладку, также сложенную в форме трубы.
Снегоуборщик из бензопилы Урал
Как и пилы Дружба, садовые цепные инструменты марки Урал обладают повышенным запасом крутящего момента и тяги. Поэтому, собирая снегоуборщик из бензопилы Урал, можно заранее начертить схему крупногабаритной машины с широким объемным ковшом и мощным шнековым механизмом.
Основой снегоуборщика будет служить рама, состоящая из трех, а не из двух продольных труб. Дополнительная труба нужна для более высокой устойчивости машины на участках с подъемами и уклонами. В задней части рамы нужно приварить 3 поперечные узкие стальные пластины, толщиной не менее 5 мм. Поверх труб нужно установить двигатель, и закрепить его 5–6 мощными болтами.
С колесами и шнеком мотор должен быть связан посредством цепного привода. Для его монтажа потребуются 2 крупные звездочки. Во время интенсивной работы снегоуборщика из используемой бензопилы они должны быть смазанными, иначе детали быстро нагреются и треснут.
Для работы самодельной машины потребуется мощный шнек, состоящий из вала, диаметром от 5 до 7 мм, а также 4 винтовые пластины. Они должны быть расположены на валу параллельно друг к другу, и непосредственно смотреть в центр ковша. Для сварки ковша необходимы 2 боковины и полукруг из оцинкованной стали.
После сборки снегоуборщика все его металлические элементы нужно покрасить, чтобы защитить их от коррозии.
Снегоуборщик из бензопилы Штиль
Машина из бензопилы немецкого бренда получиться малогабаритной и достаточно маневренной. Перед тем, как начать ее сборку, потребуется внимательно изучить чертежи, в которых будут указаны размеры деталей и их расположение в общем устройстве снегоочистителя.
Роль основы снегоуборщик из бензопилы будет играть крепкая металлическая рама. В ее задней части должен крепиться мотор, под которым необходимо предварительно установить и закрепить резину, толщиной 5 мм. Между двумя продольными трубами рамы нужно провести цепной привод, под которым к трубам потребуется приварить пластину оцинкованной стали.
Далее необходимо сварить заборный ковш. Для снегоуборщика из бытовой бензопилы Штиль размеры ковша не должны превышать 60×50 см в ширину и высоту соответственно. Внутрь ковша крепиться шнек, состоящий из 65-сантиметрового вала и расположенных на нем винтовых пластин.
Готовый снегоуборщик из бензопилы Штиль сможет убирать сухой и налипающий снег, а также расчищать сугробы, высотой до 50 см.
Изготовление снегоуборочной машины – алгоритм действий
Начинать изготовление агрегата следует с создания или изучения уже имеющихся чертежей. Это позволит заранее предотвратить возможные ошибки, и выполнить работу максимально быстро.
Правильный порядок действий выглядит следующим образом:
В первую очередь нужно подготовить раму. От ее качества зависит надежность машины, поэтому для ее изготовления следует выбирать надежные материалы. Для начала нужно взять несколько одинаковых труб и приварить их друг к другу
При этом особое внимание уделяйте двум продольным трубам, которые служат не только частью рамы, но и выступают в качестве полозьев агрегата;
Передние части труб нужно срезать под углом, после чего заварить образовавшиеся отверстия, чтобы в них не попадал снег. Если этого не сделать, то растаявший снег внутри труб приведет к образованию коррозии
При этом вы даже не заметите этого;
К двум продольным трубам приварите две поперечные трубы. При этом последние должны располагаться в задней части конструкции, так как на них будет удерживаться мотор агрегата. Дистанция между поперечными трубами должна составлять около 20 см;
Далее из бензопилы необходимо извлечь двигатель. Вместо штатной приводной звездочки мотора, которая служит для натяжения цепи, нужно установить обыкновенную малую звезду. Ее можно взять от старого мотоцикла «Восход» или «Минск». Звездочку нужно закрепить неподвижно, приварив ее. Однако перед этим деталь потребуется отцентрировать;
После изготовления рамы нужно перейти к созданию рабочего элемента – шнека агрегата. Для этого возьмите трубу небольшого диаметра или вал, длиной 80–85 см. Такие размеры нужны для монтажа привода перед основной частью конструкции. Особое внимание следует уделять выбору подходящих подшипников;
Далее возьмите металлический лист, толщиной 2 мм, и вырежьте в нем 4 одинаковых круга, диаметром 30 см. В каждом кругу нужно вырезать отверстия, диаметром 22–23 см. Затем каждый из кругов потребуется подрезать, чтобы сделать из них витки;
Затем нужно определить центральную часть вала и приварить к ней 2 металлические пластины, длиной 13 и шириной 15 см. Листы расположите строго параллельно друг к другу. Они будут служить для отбрасывания снега в стороны при эксплуатации снегоуборщика;
Приварите к одной из сторон лопастей винтовые ленты. Далее установите на вал распорки, и приварите к ним другие концы винтовых лент. При этом все 4 винтовые пластины должны быть направлены в центр шнека. Вся изготовленная конструкция должна вписаться в 70-сантиметровый отрезок вала, так как на остальную его часть будет устанавливаться привод;
На следующем этапе нужно перейти к изготовлению корпуса. Для этого нужно взять 2 круглые боковины, размер которых должен быть на 7 см больше шнека. После этого потребуется приварить к окружности боковин металлический лист, толщиной не более 1 мм. В результате у вас должен получиться полукруг из металлических пластин. Проделайте в центральных частях боковин отверстия, и установите в них шнек;
Перед тем, как крепить шнек, на вал нужно установить подшипники и надежно прижать их. При этом помните, что шнек должен быть отцентрирован. Для крепления подшипников используйте обоймы;
Далее нужно собрать снегоотвод. Для этого понадобится алюминиевая труба, диаметром 15 и длиной 10 см. Вам также потребуется металлический лист, из которого необходимо сформировать короб. Для монтажа снегоотвода в задней части лопастей шнека нужно проделать отверстие. В него вставляется труба, и крепиться обычными болтами. Сверху на трубу наденьте и закрепите короб;
Затем наденьте на приводной отрезок вала звездочку от отечественного мотоцикла;
На последнем этапе изготовления нужно собрать всю имеющуюся конструкцию. Для этого корпус и шнек нужно установить и приварить к продольным трубам рам. Двигатель бензопилы установите на поперечные трубы так, чтобы ведущая и ведомая звездочки располагались строго в одной плоскости;
Установите на привод цепь и сделайте ручку из остатков металлических труб. Не забудьте вывести на ручку рычаг управления дроссельной заслонкой.

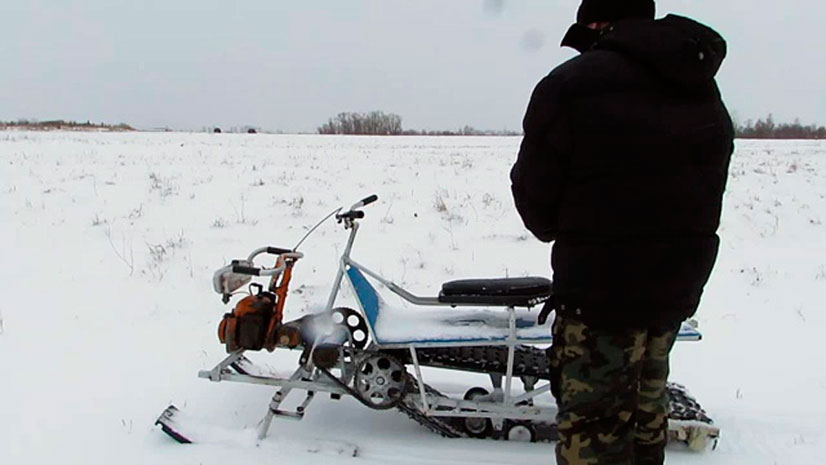

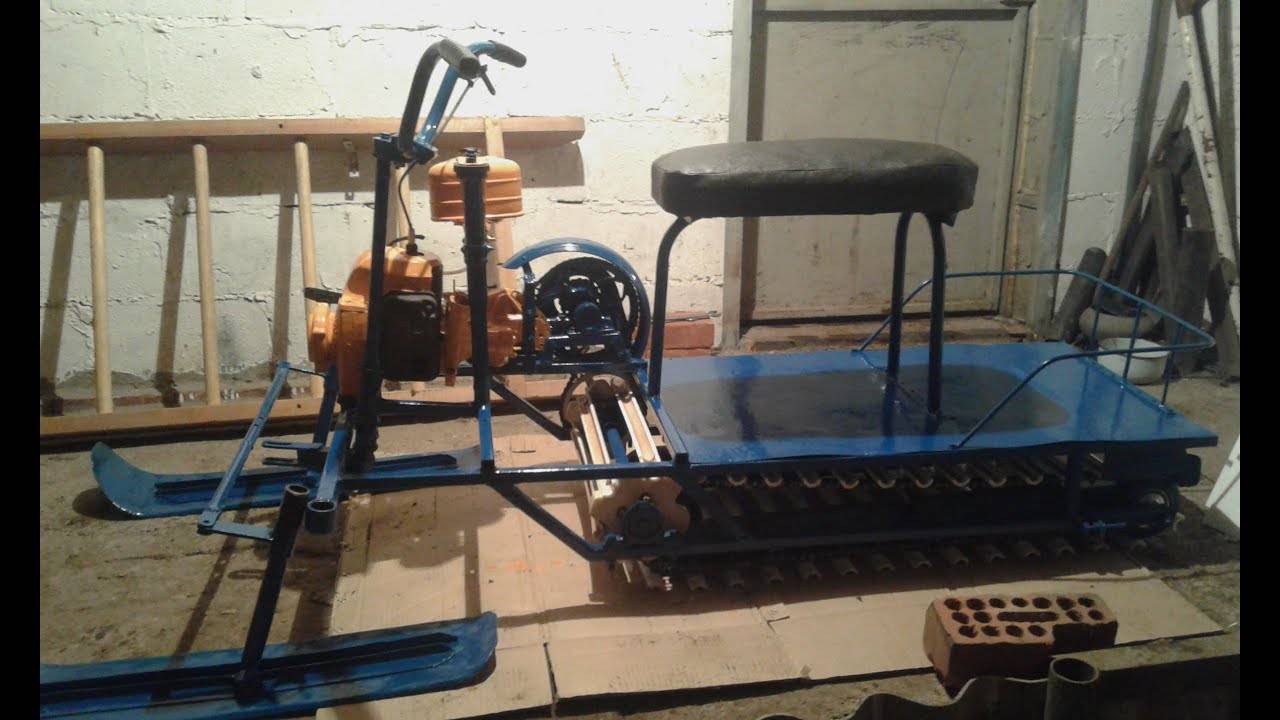

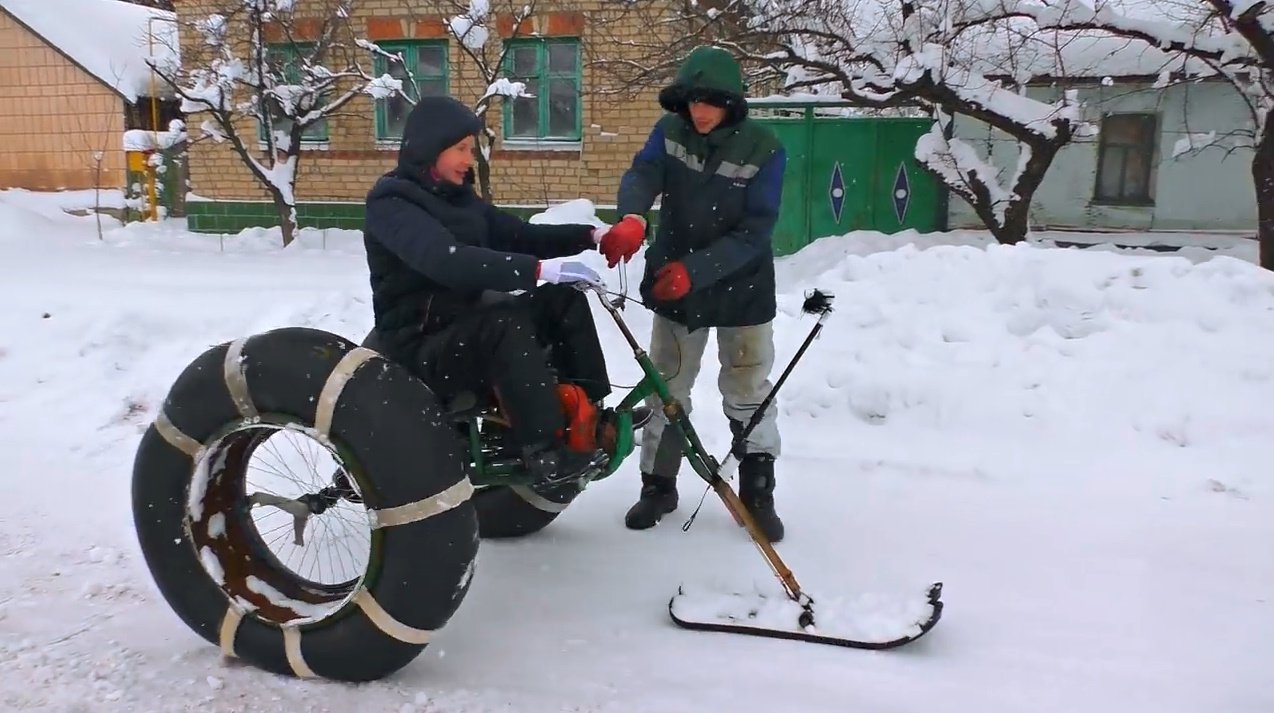

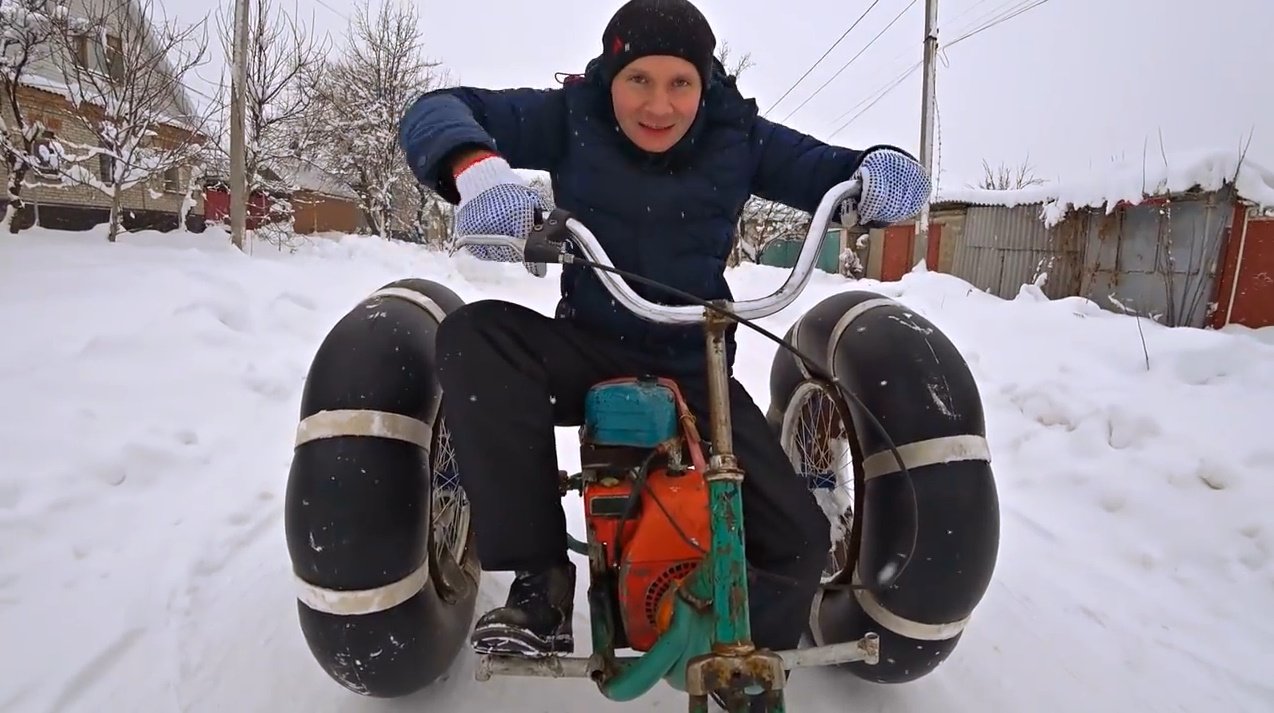

Как из бензопилы сделать снегоход?
Схема изготовления и чертежи позволят корректно соединить силовую установку, трансмиссию, лижи или гусеницу. Изготовлять последние самостоятельно нет необходимости – подойдут из «Бурана». А для детского транспорта вполне хватит и обычной лыжни.
Последовательность работ:
- Рама. Точечной сваркой соединяется лист стали двух миллиметров в средине конструкции. На нём будет размещён редуктор и вал цепной передачи;
- Также посредине монтируется небольшой модуль под сиденье оператора;
- Перёд опорной основы и траверсы переднего моста скрепляются балкой. За связующий элемент можно взять водопроводную трубу с диаметром от 1,5 сантиметров. На конце трубы приварить втулки под рулевое, в середине монтировать стойку;
- Стойка. Подойдут стальные уголки 3*3 сантиметра. Их соединяют поперечины из стали – косынки в два миллиметра, обеспечивающие надёжность и долговечность конструкции. Стойка нужна для закрепления мотора;
- Гусеница. Используя готовый элемент от «Бурана», нужно обрезать заготовку на 0,5 метра. Закрепляет готовую гусеницу транспортная лента. Для изготовления зубчатых колёс подойдут листы картона в 1,5 сантиметра;
- Приводной вал. Подходит труба толщиной 1,4 сантиметров. Верхний фланец фиксирует зубчатые колёса. Сзади приводного вала привариваются наконечники-цапфы;
- Мотор. Снегокат с мотором от бензопилы, потому сама используемая установка должна быть исправная. Даже старый бензоинструмент требует грамотного обслуживания и применения. Редуктор должен работать без перебоев. Мощности такого снегохода не хватит для перевозки грузов и больше одного человека;
- Звёздочки. Правый наконечник будет длиннее левого. Удлинение необходимо для производства шпоночного паза, фиксирующего звезду цепной передачи. Закрепляет звёздочку вала гусеницы гайка с заранее сделанной на ней нужной резьбой;
- Рулевое управление. Подойдёт руль от скутера или велосипеда. Главное, правильная установка – центральной осью должна производиться регулировка тягового усилия для возможности управлять лыжами и, соответственно, легко передвигаться;
- Тормоз и фары. В тормозной системе нет особой необходимости, поскольку транспорт не набирает высокую скорость. Для передвижения в ночное время можно установить несложную систему освещения.
Самодельная конструкция не регистрируется, потому использовать транспортное средство стоит подальше от дорог общественного значения.
Видео обзоры и уроки как сделать снегоуборщик
Отзывы владельцев самодельных снегоуборщиков Любой мужчина, который собственными руками собрал снегоуборочную машину, назовет множество достоинств этой конструкции. Основным плюсом является доступность, низкая стоимость, возможность работать с обычными материалами и инструментами, которые у каждого есть в гараже. Для неопытных мастеров это занятие может показаться сложным, однако же со всем быстро можно разобраться, благодаря множеству обучающих видео, схем и чертежей как собрать снегоуборщик из бензопилы своими руками.
Валентин, 44 года, Николаев
“Пользуюсь снегоочистителем, который собрал пару лет назад. Нашел в гараже отцовскую старенькую бензопилу “Дружбу”, купил некоторые инструменты, листы и трубы. В интернете нашел много схем, как правильно собрать снегоочистители своими руками, много видео и рекомендаций. Немного подправил чертежи, сам инженер по образованию. В итоге, получилась рабочая машина, которая качественно и быстро убирает лишний снег со двора.”
