Ремонт и настройка карбюратора бензопилы штиль 180
Stihl 180 — немецкая бензопила, предназначенная для работы в саду, заготовки дров, расчистки площадки и для других работ с древесиной. Многие полюбили ее за компактность и простоту использования. Инструмент объединил в себе, казалось бы противоположные качества, — мощность и маневренность. Немецкие конструкторы постарались над созданием этого образца, но есть у MS 180 Stihl и недостатки, с которыми сталкиваются пользователи в различных вариантах эксплуатации. Как и все механизмы, она имеет свойство выходить из строя. Что же делать в таких случаях и стоит ли обращаться в мастерские?
Обкатка бензопилы Штиль МС 180
После предварительной подготовки необходимой смеси горючего и используемого моторного масла, нужно переходить к плановой обкатке нового инструмента Stihl. Эта процедура играет огромную роль, так как во время ее выполнения все рабочие механизмы инструмента встают на свое место и вплотную притираются друг к другу.
Чтобы обкатать бензопилу Штиль 180, нужно поочередно выполнить следующие действия:
- Сначала нужно залить топливную смесь и подходящее масло для смазки пильной цепи. Для этого в устройстве пилы предусмотрены отдельные баки;
- Далее необходимо выключить заводской инерционный тормоз – это предотвратит плавление пластикового корпуса в области сцепления;
- После этого нужно включить бензопилу и дать ей поработать на холостых оборотах примерно 15–20 минут;
- Затем необходимо переходить к распиловке тонких веток. Постепенно толщину веток нужно увеличивать.
” Во время обкатки используемой пилы Stihl MS 180 важно не допускать максимально высокой скорости работы двигателя, так как это может привести к образованию заусенцев на поверхности цилиндра. Также в процессе обкатки не рекомендуется использовать мотобуры, короеды и другие распространенные насадки для бензопилы
Штиль ms 180, обзор больных мест, регулировка.
Бензопилы компании Штиль считаются эталоном качества. Способны работать годами без должного обслуживания, но и они не редко начинают капризничать.
Добрый день уважаемые подписчики и гости канала.
Не так давно ко мне на ремонт попала бензопила Штиль мс 180. На самом деле редкий гость в моей мастерской, гораздо чаще несут «китайцев», которые сделаны из «Г», а потому работают не долго.
У 180-го были проблемы с подшипниками и сальниками со стороны ведущей звездочки. Все понятно, это не болезнь, а «кривые» руки хозяина, который не умеет правильно натягивать цепь и уж точно не ослабляет её после работы, хотя это нужно делать обязательно. Особенно зимой.
Цепь во время работы нагревается, металл расширяется и она становиться немного длиннее. Естественно её нужно подтянуть до нормального состояния, но после работы обязательно ослабить иначе происходит следующее: цепь остывает и становиться короче, возникает повышенная нагрузка на звенья цепи, ведущую звездочку и подшипники.
В конце статьи я дам рекомендации о том, как правильно работать и обслуживать бензопилу штиль мс 180, которые помогут значительно продлить срок службы инструмента, а пока продолжим.
Как настроить карбюратор на бензопиле Carver
Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:
- плохая работы свечи зажигания;
- потеря компрессии из-за критического износа поршневой системы;
- плохое топливо;
- плохая работа карбюратора, не связанная с регулировкой;
- забитые парафином фильтры в баке и карбюраторе.
По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.
- Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
- Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
- Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.
Читать также: Помет попугая как удобрение
Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.
- Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
- Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.
Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю». Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Регулируют его также на заведенном двигателе, но при положении «газ на всю»
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.
Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.
После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.
Не всегда стоит это делать по следующим причинам:
- При сильной закрутке острый конец винта может разрушить жиклер из рыхлой порошковой бронзы у дешевых бензопил, а это поломка.
- 1,45-1,5 оборота от «до конца» могут не соответствовать старому положению винтов, при которых бензопила все-таки работала до последнего, и реальным заводским настройкам.
Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём
Важно запоминать, насколько и в какую сторону было изменено положение винта
Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.
Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем видео:
Когда нужна регулировка
Регулировку карбюратора нужно выполнять:
- Если настройки сбились из-за ослабления винтов или вибрации, а также при попытках регулировки прибора.
- Если поломалась крышка корпуса.
- Чтобы выяснить причины, почему не работает конструкция.
- Когда двигатель не включается или идет с натугой, а потом сразу затухает.
- Когда бензопила стреляет в карбюратор или «чихает».
- Бензопила сильно вибрирует.
- Чтобы проверить, отчего произошел перерасход горючего.
- При появлении густого выхлопа.
- Если в устройство не поступает бензин.
- Когда свечи зажигания почернели или приобрели налет.
- Пила не может служить на высоких оборотах и повышать мощность.
- Проверка двигателя, если он выключается при наборе оборотов.
- Была нарушена работа воздухоочистительных узлов.
- В систему распределения смеси попал мусор.
- Произошел износ поршней.
Выполнять регулировку также нужно при смене марки топлива и перепадах влажности.
Что надо сделать:
1. Для того, чтобы почистить карбюратор бензопилы надо подготовить чистый, хорошо освещённый стол и все необходимые инструменты (включая спец. инструмент). Мелкий крепёж и детали карбюратора должны быть чистыми и разложены в порядке, соответствующем очерёдности разборки.
2. Сначала надо очистить снаружи двигатель бензопилы и корпус воздушного фильтра щёткой или сжатым воздухом.
3. Снять крышку воздушного фильтра, снять фильтрующий элемент, снять корпус воздушного фильтра. Для этого надо отстегнуть защёлки или выкрутить болты. Если, осмотрев корпус, не получается найти его крепление, надо обратиться к Руководству пользователя своей бензопилы или триммера, или найти информацию по деталям данного триммера / бензопилы в интернете. 4. Открутить крепёж, который крепит карбюратор к двигателю. Это могут быть или длинные болты, или шпильки с гайками и шайбами. Надо быть осторожным, чтобы гайка или шайба не упали в двигатель (может быть сложно достать).
5. Отсоединить от карбюратора тросик газа и тяги, запомнив как они были установлены, чтобы потом так же их установить на место. Если есть пружины, снимать их надо, стараясь не растянуть.
6. Стянуть со штуцеров карбюратора топливные шланги. Шланги можно аккуратно снять, используя круглогубцы. Если топливные шланги зажаты хомутами, то сначала надо снять эти хомуты.
7. Стянуть карбюратор со шпилек, стараясь не повредить прокладку, находящуюся между карбюратором и цилиндром бензопилы или триммера. Запомнить в каком положении стоял карбюратор, чтобы после очистки точно также установить его на место (обычно карбюратор симметричен и его ошибочно можно установить вверх ногами, но тогда будут проблемы с подсоединением шлангов и троса газа).
8. Почистить карбюратор снаружи жёсткой синтетической кисточкой так, чтобы грязь и мусор не попали внутрь карбюратора или в цилиндр двигателя бензопилы. Затем смыть всю грязь снаружи, используя туже кисточку и очиститель карбюратора (КарбКлинер). 9. Открутить винты крепления крышки диафрагмы карбюратора (обычно их 4)
Затем снять крышку диафрагмы, осторожно подковырнув её отвёрткой так, чтобы не повредить прокладку и привалочные поверхности на крышке и корпусе карбюратора, чтобы не нарушить герметичность соединения. Затем легонько за край снять диафрагму. Осмотреть каналы и полость на присутствие грязи и мусора
Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора
Осмотреть каналы и полость на присутствие грязи и мусора. Если есть мусоринки, надо их выдуть сжатым воздухом. Если есть смолистые отложения или закоксованность в виде «лака», их надо удалить, используя очиститель карбюратора.
10. Когда будет идеальная чистота под диафрагмой, установить крышку диафрагмы на место. Если в карбюраторе накопилось много смолистых отложений или «лака» и при снятии диафрагма порвалась, в таком случае надо купить ремкомплект карбюратора бензопилы, соответствующей марки и поменять диафрагму и прокладки.
11. Открутить топливный фильтр тонкой очистки в нижней части карбюратора. Надо выкрутить 4 винта (обычно) и аккуратно снять его, чтобы не повредить прокладку. Если прокладка будет повреждена, надо будет сделать или купить новую прокладку.
12. Надо осмотреть часть карбюратора, к которой подводится топливо. Если там есть смолистые отложения или «лак», надо их убрать очистителем карбюратора. Если этих отложений много или они сразу не удаляются, надо в техническую посуду (фотованночку или кастрюльку) набрать очистителя карбюратора и поместить в него на некоторое время детали карбюратора, которые надо очистить, чтобы очиститель разъел трудноудаляемые отложения.
13. Чтобы хорошо очистить и продуть штуцера лучше использовать трубочку на аэрозольном баллончике очистителя карбюратора. Также можно брызнуть очистителя в топливные шланги в местах их соединения со штуцерами.
14. Продуть сжатым воздухом все детали карбюратора, чтобы удалить остатки очистителя или загрязнений.
15. Собрать карбюратор, хорошо затянув все крепёжные винты.
16. Подсоеденить к карбюратору все шланги, трос газа, тяги и пружины, в порядке обратном порядку разборки. Как почистить карбюратор – всё.
17. Завести двигатель, чтобы проверить и при необходимости провести регулировку карбюратора.

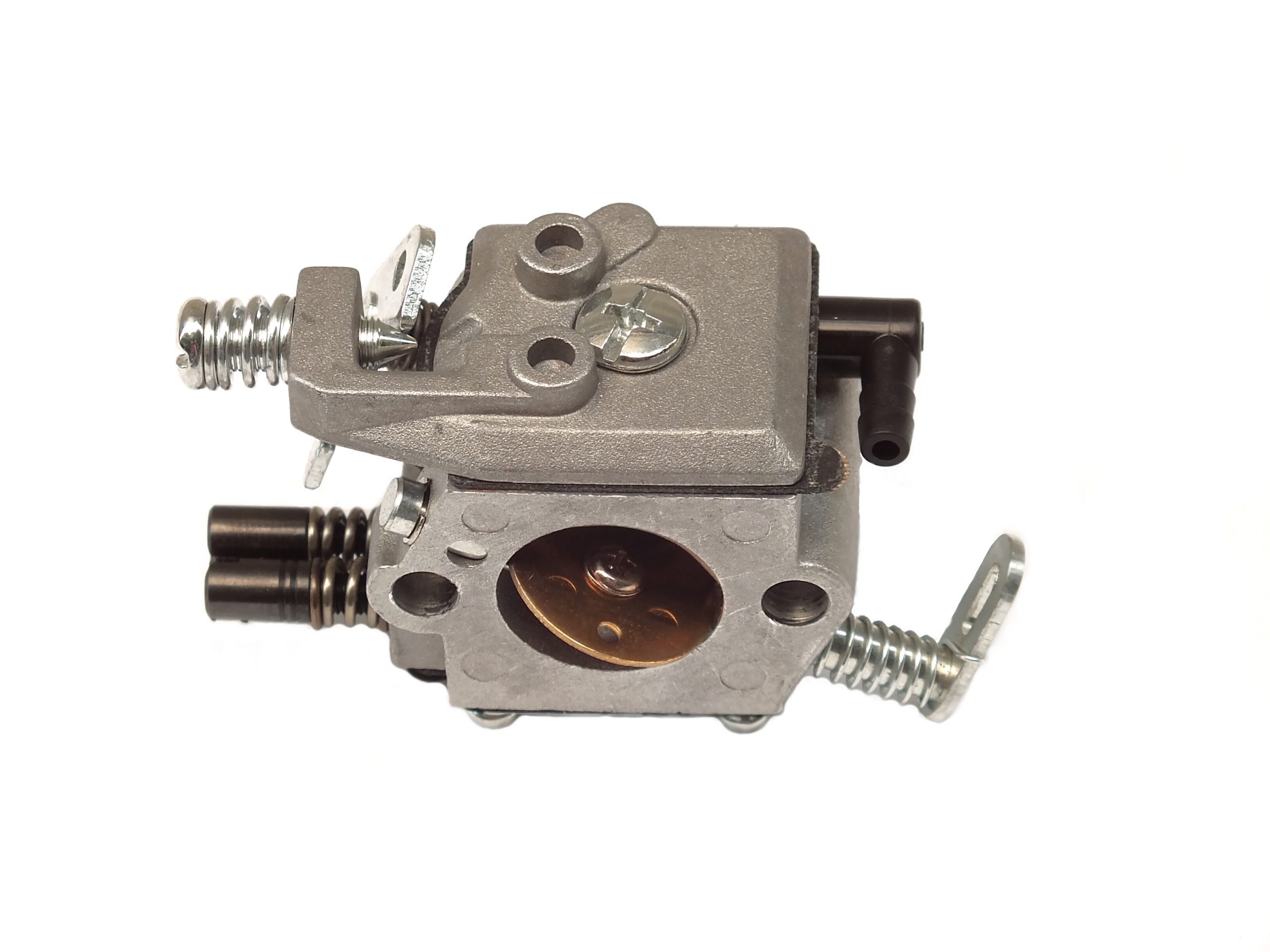

Ремонт карбюратора бензопилы Штиль 180
К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.
Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать
Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает
Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.
Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:
- Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
- Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
- Снимаем тягу газа (дроссельной заслонки) карбюратора.
- Отсоединяем трос от рычага управления
- Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
- Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.
Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.
Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.
После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.
Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:
- Откручиваем винт.
- Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
Под мембраной должно быть все чисто
На мембране также не должно быть грязи
Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.
Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта
Чтобы проверить исправность подачи топлива, надев шланг на штуцер.
Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.
Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.
Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.
Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.
Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.
Проверка и последующая замена неисправных мембран
Ремкомплект мембран карбюратора бензопилы штиль 180
Задубленные или поврежденные мембраны — частая причина неисправности карбюратора. Самым простым решение будет их замена. Если ремонт требуется провести срочно, то купите мембраны в тех же технических магазинах. А если можно подождать недельку — другую, то закажите их с АлиЭкспресса. При покупке на этом сервисе можно значительно сэкономить
Стоит обратить внимание на целые комплекты мембран (цена их 600 — 800 рублей, но вы обеспечите себя комплектующими на весь срок эксплуатации пилы). Также в комплект входит коромысло с иглой — нужная запчасть для ремонта бензопил

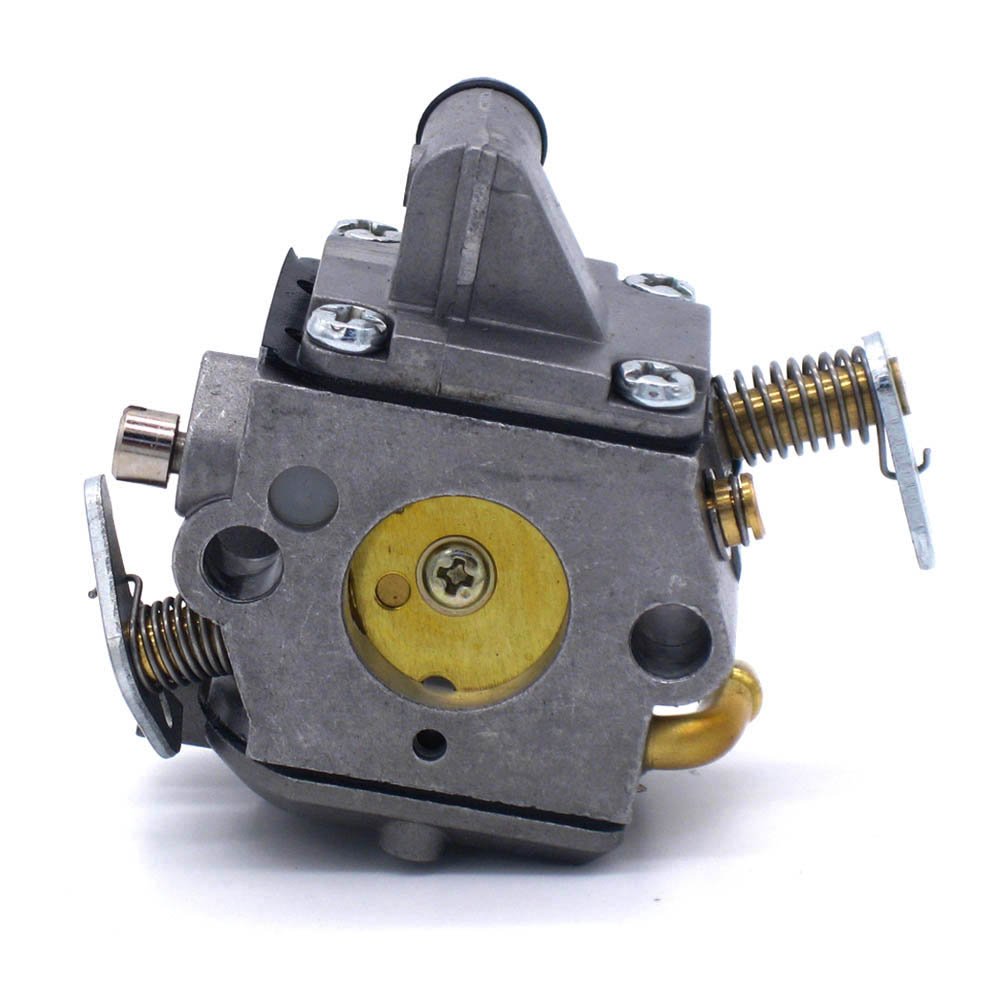

Устройство карбюратора Штиль 180
Итак, карбюратор stihl ms 180 разработан и выпускается дочерней компанией фирмы Stihl, под названием Zama. Оригинальные карбюраторы, на своем корпусе имеют логотип фирмы, гарантирующий качество продукции.
Топливный насос
Непосредственно в корпусе карбюратора установлен топливный насос, который работает под действием воздушного импульса из картера бензопилы, передающегося по специальным каналам. В насосе установлена диафрагма, именно она и отвечает за перекачивание топлива под действием импульса. Между диафрагмой и корпусом установлена прокладка, которая отвечает за герметичность топливного насоса.
Распределительная камера
В камере распределения, как и в топливном насосе тоже имеется мембрана, которая открывает и регулирует подачу топлива при помощи нажатия на специальное коромысло, приподнимающее при этом свой игольчатый клапан.
Крышкой камеры, является корпус компенсатора, который крепиться на карбюратор при помощи четырех винтов, между корпусом и крышкой установлена прокладка, увеличивающая высоту камеры и отвечающая за герметизацию.
Форсунка
Форсунка для подачи топлива вмонтирована в корпус карбюратора таким образом, что является соединительным звеном между распределительной камерой и полостью, в которой установлена дроссельная заслонка. Одновременно с топливом к форсунке подается воздух и образуется воздушная смесь. Форсунка имеет обратный клапан, который блокирует поступление воздуха в обратной последовательности, то есть из дроссельной камеры в камеру распределения.
Заслонка дросселя
Дроссельная заслонка, установлена в корпусе карбюратора и отвечает за увеличение подачи топливной смеси непосредственно в цилиндр двигателя. В момент нажатия на газ, дроссельная заслонка приоткрывается, тем самым увеличивает пропускную способность канала и топливо из полости карбюратора, устремляется в цилиндр в большем объеме.
Сгорание большего объема топлива, увеличивает количество образовавшейся энергии, что влияет на мощность и скорость протекания процессов. Заслонка установлена на валу проходящего через весь корпус карбюратора. На выходе вала из корпуса, установлено крепление для тросика газа, рядом расположен конусообразный, регулировочный винт отвечающий за настройку холостого хода. Закручивая винт можно слегка регулировать положение вала и установленной на него заслонки, тем самым увеличивать или уменьшать холостой ход, приоткрывая или наоборот прикрывая заслонку.
Воздушная заслонка
Воздушная заслонка карбюратора установлена с противоположной стороны от дроссельной и отвечает за запуск холодного двигателя, её управление осуществляется рычагом управления двигателя. Для холодного запуска воздушную заслонку полностью перекрывают, для нормальной работы открывают.
Проверка правильности регулировки карбюратора Штиль
Осуществление проверки бензопилы 260 и других серий на правильность настройки карбюратора выполняется в два этапа, где 1 – осуществляется во время настройки данного узла, 2 – в ходе выполнения рабочих задач бензоинструмента. И так, выполняется:
- Проверка максимального количества оборотов при регулировке карбюратора мотопилы производства штиль. При наиболее высоких оборотах будет прослеживаться перебой в зажигании, отрегулировать который можно небольшим отворотом винта против хода часов. Как только зажигание выравнивается, проверка завершена.
- Проверка ускорения бензопилы при регулировке карбюраторного узла китайской пилы. Осуществляется плавным нажатием курка газа, при котором двигатель должен выполнить уверенный разгон до максимальных оборотов. Медленный набор оборотов требует отвода против хода часов регулятора L, начиная с 1/8 оборота.
- Проверка точности регулировки карбюратора бензопилы ms 660 или имеющегося у вас иного китайца на холостом ходу на устойчивость работы движка, отсутствие движения цепи.
- Выполнение минимальных манипуляций в рабочем режиме с древесиной.
Эти же действия допустимы и при обслуживании кустореза с наличиями сбоев в работе. Но если у Вас более глобальные проблемы, Вам помогут мастера «Коса Моторс», которые выполнят все действия максимально быстро. Так же, для ремонтных ситуаций интернет магазин предлагает необходимые запчасти, как китайская цепь для бензопилы или элементы поршневой группы, зажигания и многое другое.
Круг отрезной и круг шлифовальный имеют широкий спектр применения, а сами круги эффективны и просты в применении
Ножи отличаются количеством зубьев, а также материалом изготовления. карбюратор на бензопиле штиль 180, настройку холостого хода. Регулировка. Но самый главный вопрос – это трава по которой мы будем работать.
Снятие рукоятки
Конкретная разборка штиль 180, начинается со снятия ручки, которая крепится к корпусу бензопилы с помощью 3-х резиновых амортизаторов. Для снятия, нужно удалить пластмассовые заглушки из внутренней полости амортизаторов, после этого с помощью сильной отвертки, выжать поначалу верхний амортизатор, позже тот который поближе к задней ручке.
В задней части ручки установлен курок газа, который через проволочную тягу соединен с карбюратором, если вы поставили цель отсоединить тягу от курка газа, нужно раскрутить два винта и разобрать ручку.
Когда ручка остается на одном амортизаторе, нужно выкрутить корпус бензопилы из внутренней части ручки и заломив в сторону, снять корпус с последней резинки.
