Столярный угольник Свенсона: назначение и приемы использования

Как пользоваться инструментом

В комплекте к угольнику Свенсона идет инструкция. В ее первой части подробно, со схемами и рисунками, на примере двускатной крыши показано, как пользоваться столярным инструментом

При заказе приспособления следует обращать внимание, инструкция на русском языке или английском. Вторая половина полностью заполнена таблицами

Использование столярного инструмента

Проще всего чертить параллельные боковой поверхности линии. Это функция рейсмуса.

1. Упереть базовую поверхность в доску.
2. Выбрать нужный размер на вырезе вдоль второго катета.
3. Вставить в него карандаш.
4. Перемещать устройство вдоль торца, упирая его в доску.

В результате получится параллельная линия, по которой можно отрезать доску нужной ширины или сделать пазы.

Прикладывая угольник основанием к боковой поверхности, сразу можно прочертить угол 90° и 45° по катету и гипотенузе.

Размечая стропила, угольник Свенсона поворачивают относительно крайней точки, до нужного значения, выбрав угол наклона самого стропила по 1 шкале. По катету следует отметить линию или сразу отрезать.

Для создания прочной конструкции крыши следует знать, как пользоваться строительным инструментом Свенсона. Чтобы ендова точно села на свое место, угол наклона ската крыши откладывается по 2 шкале. Положение самой ендовы или углового стропила проверяется по значению на 1 шкале. Цифра должна совпадать с наклоном крыши.

Аналогично проводится разметка по 3 и 4 шкале, если наклон задан в процентах.

Это болт с шайбами и гайкой. После установки угольника Свенсона в нужном положении, бобышка устанавливается на шкале с упором в доску. Получается вторая точка опоры. Теперь наклон катета остается постоянным при переносе инструмента на другие доски и балки. При перемещении вдоль торца можно начертить любое количество параллельных линий под заданным углом. Этот способ позволяет сразу, без разметки раскраивать стропила, опираясь пилой на торец приспособления.

Если на болт снизу надеть шайбы, чтобы общая толщина их с головкой была 10 мм, получается третья точка опоры для столярного приспособления. Теперь с помощью изобретения Свенсона можно производить разметку деталей на больших листах. Инструмент располагается параллельно листу и может перемещаться в любом направлении.

Точность такого способа нанесения линий и углов меньше. Образуется погрешность, поскольку существует зазор 10 мм, и карандаш может наклониться.

Зачем нужны таблицы

Расчет крыши основан на половине ширины здания и угле наклона ската. Обычно конструкцию рассчитывают на основании теоремы Пифагора, как прямоугольный треугольник. Поскольку известен только один катет и угол, приходится применять сложные формулы с тангенсами и котангенсами.

В таблицах, размещенных во второй половине инструкции к приспособлению Свенсона, указаны длины стропил и ендов, в зависимости от заданных параметров.

Устройство Свенсона стоит приобрести, даже если предстоит строительство только одного дома. Его недостаток в том, что по нему размечаются равносторонние крыши. Использовать таблицу можно, если значения точно совпадут с имеющимися. В противном случае все равно придется считать или использовать специальные программы.

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Описание угольника Свенсона

Описание угольника Свенсона.

Внешний вид прибора со временем модернизировался, но в классическом виде угольник Свенсона — swanson speed square представляет собой равнобедренный прямоугольный треугольник, изготовленный методом штамповки из алюминиевого сплава, что обеспечивает ему одновременно легкость и прочность по сравнению с пластиковыми и деревянными аналогами.

Достаточно толстая подошва размера 5 мм выполнена в форме двустороннего упора, а грани – катеты и гипотенуза тщательно прошли процесс фрезировки для наилучшего качества нанесения линий и производства замеров. С помощью фрезирования на изделии выбиты основные деления и цифры с глубиной порядка 0,5 мм.

В оригинальных угольниках для предотвращения стирания цифр, делений и рисков насечки выполняются с чуть большей глубиной и четкостью исполнения.

Шкала делений наносится как с одной, так и с другой стороны угольника. Основа измерительной системы – классические дюймы, принятые в Соединенных Штатах для разметки изделий из дерева. Однако выпускаются и версии по метрической системе, однако без нанесения миллиметровых делений. Угол в градусах можно измерить по делениям от 0 до 90.

Внешне метрический угольник окрашен в черный цвет с нанесением разметки красками белого цвета. Выпускается в двух вариациях:

1. Удобный угольник карманного типа – в дюймовом исполнении размера 7 дюймов, в метрическом – 178 мм.
2. Вариант для работы в условиях стационара, без перемещений – в дюймовом исполнении размера 12 дюймов, в метрическом – 30,48 см.

Самостоятельное изготовление

При разработке чертежа столярного стола обращают внимание на общие габариты, функциональность, материалы изготовления. Для домашней мастерской лучше подобрать универсальную модель

Учитывают также статическую и динамическую нагрузку.

Будущий владелец должен определиться, какое изделие подойдет для столярных работ. Проще изготовить стационарный стандартный верстак. Также можно своими руками создать модульный или составной, мобильный вариант. Для каждой модели проект составляют индивидуально.

После составления чертежа готовят материалы и инструменты, оценивают временные затраты. На изготовление простой модели уходит от одного до трех дней. Чем сложнее конструкция, тем труднее реализовать проект в домашних условиях.

Составление чертежа

Самый простой способ – скачать готовый вариант в сети. Но такой метод предполагает высокий риск возникновения ошибок. Выставленные в интернете чертежи могут оказаться неточными. Если выбор пал на определенный проект, полезно ознакомиться с готовыми работами тех, кто уже воспользовался такой схемой.

При составлении учитывают общие габариты. Не рекомендуется прибегать к средним значениям, лучше создать индивидуальный стол. Указывают следующие параметры:

1. Высота. Все операции должно быть удобно выполнять стоя. Для человека среднего роста высота от пола до столешницы должна быть не менее 90 см.
2. Длина. Чем длиннее верстак, тем удобнее им пользоваться. Оптимальной считается длина не менее двух метров.
3. Ширина. Оптимальная ширина рабочей поверхности – метр, минимальная – 80 см.
4. Конфигурация. Играет роль правша мастер или левша, какие операции будут совершаться на рабочей поверхности.

Виды откидных столиков на балкон, этапы самостоятельного изготовления

Способ установки и конструкция играют основную роль. Так, если столешница будет откручиваться, а ножки складываться, это обязательно указывают в чертеже. Все размеры проверяют несколько раз, чтобы исключить вероятность ошибки.

Подготовка материалов и инструментов

Универсальный набор материалов и инструментов есть практически у каждого мастера. Количество крепежа, размеры досок, брусков зависят от вида будущей конструкции. Для работы потребуются:

• электрическая дрель;
• столярный клей;
• болты с гайками;
• дисковая пила;
• строительный уровень;
• угольник;
• длинное правило;
• зубчатый шпатель;
• струбцины;
• обрезки досок;
• брус;
• рейки с сечением 60 х 60 мм.

Струбцины выбирают так, чтобы они выдерживали фанерные листы во время приклеивания. Чем слабее зажимы, тем больше их придется использовать. Все детали должны соответствовать чертежу. Рабочую поверхность можно собрать из цельного пласта древесины или отрезков досок. Для каркаса подойдет как дерево, так и металл. Подбирают материалы так, чтобы впоследствии любую деталь столярного стола можно было заменить.

Взрослые и детские столы с регулируемой высотой, их формы и размеры

Обработка

Обработка всех материалов сводится к вырезанию деталей, подгону по габаритам, ошкуриванию и покрытию защитными средствами. Для столешницы вырезают заготовку цельного типа либо из нескольких частей.

Вырезают из материала опорные элементы, заднюю и переднюю часть столярного стола. Изготовление ящиков начинают после завершения сбора конструкции. Ножки, ручки, дополнительный крепеж для инструмента также вырезают и ошкуривают, полируют. Все детали готовят к сборке.

Перед сборкой наличие деталей сверяют с чертежом. Все части конструкции должны быть гладкими, без зазубрин и сколов. Их очищают от пыли и раскладывают для удобства. Заранее готовят инструмент и крепеж. Если предполагается установка дополнительного оборудования, то этот процесс откладывают.

Сборка

Любые дополнительные конфигурации удобнее закреплять после завершения сборки каркаса. Собрать верстак своими руками по чертежу несложно. Следуют инструкции:

1. Соединяют все детали столешницы вместе. Дальнейшая сборка возможна после высыхания клея.
2. Под крышку стола устанавливают опорные доски, стягивают столешницу струбцинами.
3. Усиливают боковые стороны рабочей поверхности. По всему периметру крышки устанавливают полосы из фанеры.
4. Плавно паркетной дисковой пилой обрабатывают боковые поверхности. Углы проверяют столярным угольником.
5. Опоры соединяют с царгами и проножками. Устанавливают ножки.
6. Собирают рамы столярного верстака. Соединяют с подверстачьем.

Собрать столярный верстак можно в домашних условиях. Стол для мастерской можно соорудить на деревянном или металлическом каркасе. Главное, правильно составить чертеж, подготовить качественные материалы и инструменты.

Угольник столяра

Профессия столяра многогранна. В своей деятельности ему приходится изготавливать деревянные детали не только ручным инструментом, но и применяя различные станки. При сборке готовых деревянных изделий важнейшее значение имеет точность подгонки деталей относительно друг друга. Без наличия специального измерительного инструмента данная задача невыполнима.

Угольник столяра – основной инструмент для разметки поверхностей, располагающихся перпендикулярно относительно друг друга. Он же служит контрольным прибором для выверки прямых углов в деревянных деталях. Дополнительная шкала позволяет измерять углы и проводить разметку частей со сложной конфигурацией.

Угольник Свенсона.: Инструкция на русском метрического треугольника: как выбрать +Видео

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Создание угольника Свенсона

Автор столь полезного приспособления не успел грамотно оформить патент на свое детище, и многочисленные бизнесмены активно пользуются этим. Единственное, чем они не могут пользоваться, это специальное ромбовидное отверстие diamond cut, но весьма находчивые конкуренты изготавливают прорезь несколько отличной формы.

В начальном варианте угольник Свенсона не имел гребенки для специальной параллельной разметки и самого отверстия. Впрочем, гребенка не является опцией, без которой невозможно обойтись. Надо сказать, что почти за столетнюю историю устройство не претерпело значительных изменений.

Описание угольника Свенсона

Угольник по типу Свенсона имеет специальную подошву – двусторонний упор, который может использоваться в качестве:

• уровня;
• угольника;
• транспортира;
• угломера;
• разметочного инструмента;
• упора для электроинструмента и многого другого.

Его удобно использовать для установки стропильных систем и в различных видах каркасного строительства.Естественно, ничто не мешает использовать его и для других нужд.

Например, при сварке с его помощью можно выставлять и фиксировать детали (в комплекте со струбциной).

Многофункциональность угольника Свенсона

Но особый интерес прибора именно в его многофункциональности, в совмещении в одном предмете множества нужных функций.

Его отдельные показатели настроены именно на стандартный размер досок, типичный для Америки. Однако угольник столярный не отличается впечатляющей точностью – деления размером в 1 миллиметр отсутствуют даже в метрических способах исполнения.

В настоящее время имеется множество различных вариантов исполнения данного инструмента, отличающихся и используемыми материалом, и размерами, и сопровождающими аксессуарами.

Для определенных видов работ удобны, например, пластиковые изделия. Дополнительные детали, такие как бобышки или планка, ощутимо расширяют его возможности. Правда, подходят они не ко всем моделям.

Классическим вариантом можно считать устройство угольника Свенсона Swanson с дюймовой разметкой, однако она не всем одинаково подходит. Имеются модели и с метрическими показателями.

Покупка на Алиэкспресс: обзор угольника Свенсона

Различные модели прибора имеет различное качество и функциональность, поэтому в данном случае мы рассмотрим конкретный вариант с Алиэкспресса.

На данном ресурсе был заказан и получен этот аналог угольника Свенсона. Что можно о нем сказать?

Выполнен он несколько грубовато, зато прочно и надежно, толщина его подошвы примерно 5 мм, а пластины около этого показателя. Устройство изготовлено штамповочным способом и окрашено краской в черный цвет. Материал похож на сплав алюминия.

Гипотенуза и катет прибора отфрезированы.

В материале выбиты необходимые отметки – цифры, деления и риски. Они закрашены белой краской, их глубина составляет около половины миллиметра. Оригинально выполненное изделие имеет более аккуратную разметку – четче и глубже. Краска на приборе держится хорошо. Даже при если постучать по нему киянкой (для проверки) она не отваливается, изделие не деформируется.

Но на полученном угольнике (новом!) имеются места с уже немного содранной краской. Возможно, она изначально была неравномерно нанесена.

Проведенное измерение прямого угла убедило в его точности. Проверка проводилась с помощью слесарного металлического приспособления, и методом переворота угольника.

Что можно сказать о подошве изделия?

Она не является идеально ровной, в плоскость и угол ее не фрезеровали. В ней имеется маленький прогиб, который, возможно, появился в результате штамповки. Он совсем небольшой, составляет не более полмиллиметра. Зато нанесенная сантиметровая разметка поражает своей точностью.

Решить можете только вы сами.

Это прочный столярный угольник Свенсона, имеющий вдобавок отдельные возможности и функции.

Покупать такой аналог или оригинальный инструмент – дело хозяйское, сугубо личное.

Создание угольника Свенсона

Автор столь полезного устройства опоздал правильно оформить патент на собственное детище, и бесчисленные предприниматели постоянно пользуются этим. Единственное, чем они не способны пользоваться, это специализированное ромбовидное отверстие diamond cut, но очень находчивые соперники делают прорезь несколько хорошей формы.

В начальном варианте угольник Свенсона не имел гребенки для специализированной параллельной маркировки и самого отверстия. Тем не менее, гребенка не считается опцией, без которой нельзя обойтись. Нужно заявить, что практически за столетнюю историю приспособление не претерпело больших изменений.

Применение угольника Свенсона

Компания Swanson производит строительный угольник в различных единицах измерения:

Первый рассчитан на использование в США. Для работы с инструментом в странах СНГ и Европы следует выбирать метрический угольник.

Основное назначение инструмента Свенсона — это разметка деревянных элементов каркасной крыши и деталей. Четыре шкалы связаны между собой. Отложенный на первой угол наклона стропила относительно вертикали позволяет разметить угол под срез на коньке прилегающей к мауэрлату плоскости. Угол откладывается относительно перпендикуляра к боковой поверхности. При прямоугольной конструкции это просто линия, проведенная по катету.

По второй шкале размечаются ендовы и дополнительные стропила. Угол наклона их торцов полностью зависит от положения основных балок. Без угольника расчет простым не назовешь. В формулу входят тангенсы, котангенсы и корень квадратный.

Разметку по 2 шкале можно делать только для симметрично расположенных скатов крыш. Если угол наклона у них разный, то разметка угольником Свенсона не получится.

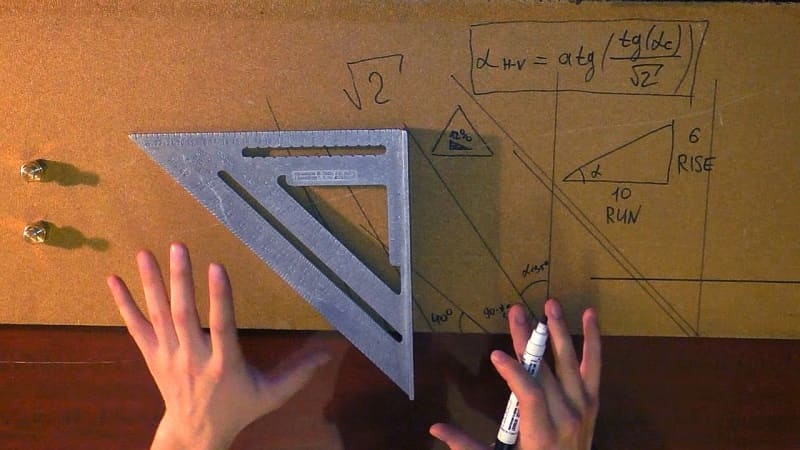

Шкала 3 связана с 4, и обе они основаны на величине наклона – соотношении длин катетов прямоугольного треугольника.

Базовый катет всегда в метрических угольниках Свенсона равно 10. По шкале определяется размер второго катета. Угол наклона основного стропила можно проверить по показанию на первой шкале.

Метрический строительный угольник Swanson учитывает и возможность разметки дополнительных стропил и ендов по наклону. Для этого создана 4 шкала. Угол наклона самого бокового стропила можно проверить по 3 шкале, а угол ската крыши по 1.

Зависимость 3 и 4 шкалы выражается через корень квадратный.

Угольник выполняет несколько функций и заменяет собой более простые инструменты:

• угломер;
• угольник Magnusson;
• рейсмус;
• транспортир;
• уровень;
• струбцину;
• упор под инструмент.

Площадка под упор, выступает с 2 сторон, для симметричной разметки.

Прикладывая Swenson угольник катетами, можно проверить точность исполнения прямого угла и разметить его. Нанесенная сантиметровая шкала позволяет использовать его как угольник Магнуссон для внутренних углов.

Проводить параллельные линии без рейсмуса, на совершенно одинаковом расстоянии от края, позволяет продольный вырез вдоль катета.

Использование приспособления Свенсона в качестве транспортира позволяет шкала, нанесенная вдоль гипотенузы.

Можно определить любой угол в пределах 90° и вычесть развернутый, перевернув угольник.

Наибольшие размеры позволяет замерять катет без подошвы. Он имеет деления как у обычной рулетки.

Угольник метрический для плотника и столяра

Для наших столяров, а то всё ткём и ткём

Угольник Swanson (Свэнсон Спид Сквеа) Speed Square, 250 мм, метрический для плотника, столяра Применение : Угольник был специально разработан для разметки стропил и лестниц

Описание

• Углы в 90° и 45°, транспортир с диапазоном от 0° до 90°.
• Угольник Swanson (Свэнсан) выполнен из алюминия.
• Угольник легкий и им удобно работать в экстремальных условиях.
• Боковой упор и крупная разметка повышают точность и легкость разметки.
• Фрезерованная разметка никогда не сотрется и позволяет использовать угольник, как рейсмас и для направления электроинструмента (например погружной пилы).

Характеристики :

Углы в 90° и 45° транспортир с диапазоном от 0° до 90°. Длина 250 мм Комплект поставки :

​В комплекте небольшая книжка на английском языке по разметке лестниц и стропил.

Внимание! Русскую книжку можно скачать по этой ссылке — Русская версия книжки по разметке лестниц и стропил (в .pdf)

Производство — Swanson (США).

Первые угольники Swanson были изготовлены в 1925 году плотником Альбертом Дж. Свонсоном и с 1945 года его компания Swanson Tool Company, Inc. (США) стала экспортировать свою продукцию по всему миру. И сейчас Swanson Tool Company — семейная компания с накопленными традициями производства, а угольники Swanson Speed Square — лучшее что нужно плотнику.

Рекомендация «Арсенал Мастера» : Чрезвычайно полезный метрический инструмент для плотника и столяра с 5 разными функциями (угломер, линейка, рейсмус, перенос параллелей и углов, работает как упор для ручной циркулярной электропилы для торцевания досок и балок) в антивандальном исполнении. Свонсон — угольник позволяет делать быстрый перерасчет углов и размеров, просто необходим! при строительстве крыш и конструкций сложных форм (смотрите инструкцию на русском).

Отзывы покупателей и владельцев :

Конек этого угольника — раскрой стропилки для крыш с примыканиями под разными углами (соответственно три внутренние шкалы под наружной угловой, причем 4-я даже в единицах наклона на базе 10), но это для смелых и умелых.Но и в обыденной столярке ему есть достойное и полезное применение. Массивный и жесткий, но и легкий, с удобной прижимной двухсторонней полкой. Шкалы. проштампованы с обеих сторон угольника, причем с разметочными зарубками. Очень удобно производить продольно-параллельную разметку — прижал к боковине базу -полку, вставил карандаш в зарубку и погнал линию. Опять же, прижимая полку у нулевой зарубки, можно прочертить пол окружности как циркулем. И еще можно использовать угольник как направляющую опору под циркулярку. Прикупил специальные зажимные упоры и возможностей в работе стало еще больше. Эти упоры как маячки для массовой разметки или пиления, особенно под каким-то углом. Хорошо все прижав вкупе с угольником и заготовкой получаем струбцину. И, наконец, толщина упоров выбирает величину выступания полки — угольником можно свободно работать на больших плоскостях.

Электронной точности конечно нет , но это и не заложено. Вот такой простенький, но с большими возможностями инструмент.

При реализации проекта используются средства государственной поддержки, выделенные в качестве гранта в соответствии c распоряжением Президента Российской Федерации № 79 -рп от 01.04.2015 и на основании конкурса, проведенного Общероссийской общественной организацией «Союз пенсионеров России »

Комплект поставки

Как пользоваться угольником свенсона

Примеры выполнения различных работ:

1. Нанесение перпендикуляров. Используя уголок, на деталь рисуются расположенные к её краю под прямым углом линии. Инструмент держится непосредственно с краю досок, его заострённая часть укажет расположение линии, прямая линия рисуется при помощи квадратной части приспособления.
2. Проверка соединения заготовок под прямым углом. Выполняется простым прикладыванием прибора к элементам для измерения правильности углов. Часто применяется при изготовлении и сборке мебели.
3. Прочерчивание линий под углом 45°. Такой угол в равнобедренном треугольнике (каким является инструмент) будет между любым краем доски и его диагональю. Поэтому после прикладывания к краю детали квадратной стороны угольника просто прочерчивается искомая линия.
4. Рисование параллельных линий. Инструмент прикладывается к краю детали, замеряется необходимое расстояние (например, часть которую нужно отрезать), угольник двигается по краю доски до нанесённой отметки, карандаш держится на первоначальном уровне. Так можно нанести линию параллельно краю заготовки.
5. Чтение и нанесение различных углов. За точку опоры берётся прямой угол прибора, на его гипотенузе находится градусная разметка. На нужном значении делается карандашная отметка и с использованием квадратной стороны угольника проводится нужная линия.
6. Направление резки циркульной пилой. Угольник укладывается на доску плашмя, закрепляется струбциной или специальным зажимом, резка выполняется параллельно катету прибора.
7. Угольник можно использовать в качестве обычной линейки для замера нужных размеров.

Вещь является специфической и больше нужна специалистам для облегчения и удобства выполнения больших объёмов работ. Цена фирменных образцов довольно высока, поэтому делать такую покупку или нет, решать вам.

Смотрите видео как пользоваться угольником свенсона:

Speed Square от Swanson представляет собой особый угольник, совмещенный с транспортиром.

Он может использоваться в многочисленных строительных операциях, чем и объясняются особенности его устройства.

На начальных этапах стройки наиболее востребованной является его функция упора-полки. За счет последней устройство можно надежно позиционировать на одной стороне деревянной доски, после чего оно служит направляющей для пилы. Разрезы в 90 и 45 градусов получаются идеальными.

Определенная сноровка позволит мастеру отлично осуществлять резы и под другими углами. Чтобы прижать угольник метрический к самой доске, часто используют 1 струбцину.

Какие бывают

Инструмент выпускается разных видов, предопределяющих его назначение.

Столярный

Предназначен для выполнения столярных работ. Длинная часть измерителя составляет 10 см-10 м. Выпускается в разных вариантах. Пользуются популярностью следующие модели:

• угольник Свенсона – применяется в столярно-плотницких работах, имеет форму треугольника, есть разметка транспортира;
• обычный – короткая часть толще длинной, что обеспечивает хороший упор;
• разметочный – в плоскости обоих элементов имеются перфорации, дополнительная пластиковая накладка выполняет функцию упор, внутренний угол оснащён транспортиром.

Угольник слесарный с широким основанием УШ 100х60 GRIFF

Слесарный

Конструкция представляет собой 2 линейки, соединённые между собой под ∠ 90°. Изготавливается прибор из стали, что исключает изменение значений при механическом воздействии. Выпускается в нескольких вариантах.

Тип	Особенность	Назначение
УЛ	заостренные кромки	для лекал
УЛП	плоские элементы	для лекал
УЛЦ	цилиндрическая форма	применяют в метрологии
УП	монолитный угол	для слесарных работ
УШ	широкое основание на короткой стороне	для сборки и контроля прямых углов

Угольник поверочный УП 60х40 кл.1 ЧИЗ

Поверочный

Выпускается измерители данного вида в разных вариантах. Отличаются они назначением и устройством. Встречаются обычные цельнолитые модели и конструкции с шарнирными соединениями. Благодаря дополнительным элементам удаётся настроить в приборе нужный угол. Некоторые угольники на рукоятке имеют уровень и держатель, что расширяет область применения инструмента.

Магнитный угольник START SM1601

Универсальные разновидности

Пользуются большим спросом универсальные модели, которые походят для столярных и строительных работ.

1. Разработка Свенсона. Изначально инструмент использовался для монтажа стропильных систем. Благодаря многофункциональности круг задач существенно расширился. Среди основных функций: замер и подгонка заготовок, разметка линий, углов, контроль отвеса, упор для ручной пилы, перенос линий с проекта на деталь, проверка ровности уровнем и др.
2. Малка. Конструкция состоит из двух линеек, соединённых между собой зажимным винтом. Один элемент имеет большую толщину, что позволяет применять его для упора. Используется прибор для создания прямых и параллельных линий, переносов углов. Некоторые модели содержат на длинной стороне шкалу, помогающую определить значение угла.
3. Столярный ерунок. Это узкопрофильный прибор, представляющий собой колодку с вмонтированной линейкой. Вставная деталь обозначает углы 45 и 135 градусов. Основные функции: формирование ровной торцовки деталей, создание ровного стыка.

Покупка качественного угольника в приоритете у мастеров. Профессионалы зачастую выполняют разные задачи одним видом измерителя.

Виды угольников

Простейший плотницкий угольник состоит из пластины с разметкой, жестко зафиксированной в ручке под углом 90°.

Изделия различаются как размерами (длина линейки от 6 до 160 см) так и материалами из которого изготавливается колодка-основание (дерево, металл, пластик). Распространенное название – «уголок».

Для замера и выставления различных по величине углов используется столярное приспособление «малка». Основное отличие от уголка состоит в возможности перемещать линейку (перо) под углом к ручке. Особенность позволяет измерять имеющийся угол и переносить его на заготовку или точный измерительный прибор.   Относительное расположение колодки и пера фиксируется винтом и гайкой «барашком». Столярный прибор, впервые появившийся у плотников, стали активно использовать строители, монтажники, представители других профессий. Изготавливается из дерева и металла.

В разностороннем столярном угольнике низ колодки и дальняя граница линейки соединены между собой дополнительной пластиной. В результате образуется жесткая треугольная конструкция. Чаще всего применяются изделия, в которых соотношения длины линейки и рукоятки треугольника 1:1. Соотношение углов 90°:45°:45°. Угольник разносторонний (соотношение длины линейки и колодки 2:1) позволяет производить разметку с другими градусами – 90°:60°:30°.  Как правило, изготавливаются из нержавеющей стали, реже из алюминия. В некоторых случаях измерительная шкала наносится не только на рабочую пластину, но и на соединительную планку. Иногда длинная сторона (гипотенуза) используется как датчик-транспортир. Линии разметки соответствуют величине градусов треугольника, вершина которого находится в точке пересечения основной рабочей поверхности и рукоятки.

Разновидностью угольника является столярный ерунок. Его назначение – разметка углов в 45° и 135°. В колодку вставляется пластина под углом в 45°.

Чтобы найти центр деревянной детали цилиндрической формы используют угольник-центроискатель. К классической конструкции добавляют линейку, одна из граней которой делит прямой угол угольника на 2 равные части (является биссектрисой).

На некоторые столярные уголки «навешивают» дополнительное оборудование: пузырьковый уровень, держатель для чертежных работ. Линейка может перемещаться относительно рукоятки. Возрастает функциональность прибора. С его помощью можно не только измерять размер заготовки, но производить разметку изделия в любой плоскости с большой точностью. Модификация делает столярное рабочее приспособление универсальным (комбинированным).
