Виды канатных строп и их характеристики
Грузовые канатные стропы представляют собой конструкцию, в которой присутствует один или несколько канатов, собранные на концах в петли или имеющие специальные крепления (скобы, коуши, кольца и т.п.). Изделия, имеющие в своем составе несколько канатов, связанных в одной точке, называются многоветвевыми.
Стропы предназначены для тех ситуаций, где требуется подъем и перемещение больших грузов. Массивные объекты, с которыми ведется работа, имеют проушины и кольца. За них, собственно, стропы и крепятся: либо петли продеваются через такие отверстия, либо груз закрепляется с помощью крюков, расположенных на концах стропов.
Стропы канатные СКП (УСК1, двухпетлевые)
| грузоподъемность, тонн | диаметр, мм |
| 0,5 | 7,6 |
| 1 | 11,0 |
| 2 | 15,0 |
| 4 | 21,0 |
| 5 | 23,5 |
| 8 | 31,0 |
| 10 | 33,0 |
| 16 | 42,0 |
Это самые распространенные из строп. Их можно встретить на каждой крупной стройке. И это не случайно! Стропы УСК1 предназначены, прежде всего, для крепления груза к крану. Кольцевым аналогам грузовые чалки проигрывают в грузоподъемности при той же толщине каната.
Как и у всех канатных строп, их концы выполнены двумя производственными способами: либо методом опрессовки, либо заплеткой (оклетневкой).
Цены на стропы СКП и возможные объемы уточняйте у наших специалистов.
Стропы канатные кольцевые СКК (УСК2)
| грузоподъемность, тонн | диаметр, мм |
| 1 | 7,6 |
| 2 | 11,0 |
| 4 | 15,0 |
| 8 | 21,0 |
| 10 | 23,5 |
| 16 | 31,0 |
| 20 | 33,0 |
| 32 | 42,0 |
Аналогично петлевым одноветвевым изделиям, кольцевой строп СКК представляет собой стандартный стальной или оцинкованный канат, закрепленный в двух местах методом опрессовки или оклетневки. Такая конструкция дает большое преимущество по сравнению с СКП: при равной грузоподъемности диаметр троса уменьшается вдвое.
Свое применение УСК2 находит также, как и его собрат УСК1, в работе с подъемными кранами при закреплении грузов к крюку.
Цены на стропы СКК и возможные объемы уточняйте у наших специалистов.
Стропы канатные 1СК одноветвевые
| грузоподъемность, тонн | диаметр, мм |
| 0,5 | 7,6 |
| 1 | 11,0 |
| 2 | 15,0 |
| 4 | 21,0 |
| 5 | 23,5 |
| 8 | 31,0 |
| 10 | 33,0 |
| 16 | 42,0 |
В процессе производства канат с помощью опрессовки или ручной оплетки становится основой для единственной грузоподъемной ветви. Одноветвевые стропы могут комплектоваться по краям крюками, коушами, кольцами.
Применяется 1СК либо в качестве ремкомплекта, либо как и вышеуказанные изделия, для фиксации грузов на крюках кранов.
Цены на стропы 1СК и возможные объемы уточняйте у наших специалистов.
Стропы канатные 2СК двухветвевые
| грузоподъемность, тонн | диаметр, мм |
| 0,63 | 7,6 |
| 1 | 9,6 |
| 2 | 14,0 |
| 4 | 19,5 |
| 5 | 21,0 |
| 8 | 27,0 |
| 10 | 31,0 |
| 16 | 38,0 |
2СК состоит из двух канатных ветвей, что следует из его названия. Предназначены такие двухветвевые стропы для закрепления грузов к крану и другому аналогичному оборудованию с помощью крюков. Свое применение они находят как на предприятиях строительного комплекса, так и в транспортных компаниях. Большим помощником 2СК стали в складских помещениях, ангарах.
Крепления создаются с помощью опрессовки металла или полуавтоматической оклетневки.
Цены на стропы 2СК и возможные объемы уточняйте у наших специалистов.

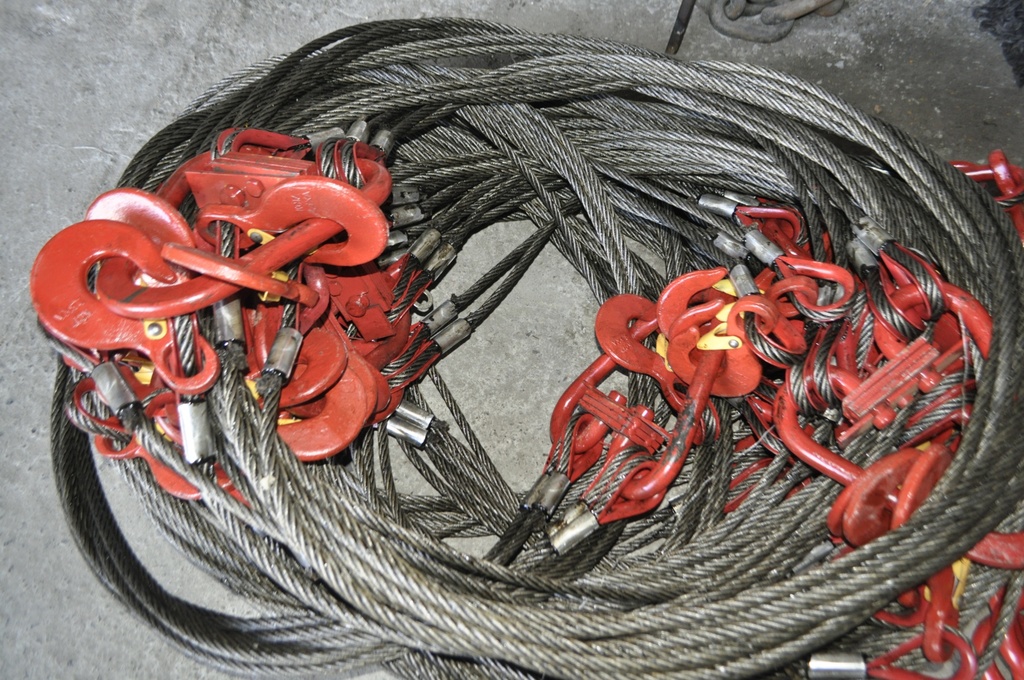

Стропы канатные 4СК четырехветвевые, «пауки»
| грузоподъемность, тонн | диаметр, мм |
| 1,25 | 7,6 |
| 2 | 9,6 |
| 4 | 14,0 |
| 8 | 19,5 |
| 10 | 21,0 |
| 16 | 27,0 |
| 20 | 31,0 |
| 32 | 38,0 |
Четырехветвевые стропы 4СК, известные также, как «паук» по сути являются сдвоенным вариантом канатной конструкции 2СК.
Как можно догадаться, используются такие «пауки» также в промышленности и на складах, а также на объектах строительства. Скрепляются канаты с помощью опрессовки металлических втулок (чаще алюминиевых).
При эксплуатации данных видов строп важно соблюдать ряд правил:
- Следить за чистотой канатов, своевременно их очищать от загрязнений (это поможет удлинить срок службы изделия и не допустить появление ржавчины);
- Не допускать переплетение ветвей («лап паука») и неравномерные нагрузки на каждую из них;
- Запрещается использовать стропы 4СК, если их грузоподъемность ниже, чем требуется для данной работы. Это может привести к травмам и даже летальным исходам персонала, а также повреждению ценного оборудования.
Цены на стропы 4СК и возможные объемы уточняйте у наших специалистов.
Параметры прочности стальных тросов на разрыв
Чтобы установить, какую нагрузку выдерживает стальной трос, важно учесть, что его выбор определяется двумя основными параметрами – разрывной и рабочей прочностью
Разрывная прочность
Под разрывной прочностью понимается минимальное усилие на канат, при котором он будет рваться. Если необходимо определить эту величину троса стального, характеристики на разрыв берут из ГОСТ или выявляют по формуле:
R=Kd2, где
- K – коэффициент запаса прочности;
- d – диаметр, мм.
Коэффициент К при подсчете разрывной нагрузки тросов является неизменным и выбирается в зависимости от разновидности конкретной продукции. Так, если надо выяснить значение изделия однопрядного типа, используют показатель 70. Для каната с одним органическим сердечником берут цифру 40, с несколькими сердечниками – 34.
Конструкция и гост
Канатные стропы имеют простую конструкцию: это стальной канат, который на обоих концах имеет петли для надёжного присоединения со смежными деталями – звеньями или крановыми крюками. На конце таких петель предусматриваются стальные коуши — округлые, треугольные или каплеподобные оправки. Сечение коуша имеет форму жёлоба. При этом уменьшается фрикционный износ канатов, и более равномерно распределяются нагрузки, действующие на стропы. Коуши производят из низкоуглеродистых конструкционных сталей типа Сталь 15 по ГОСТ 1050, и после штамповки подвергают цементации.
Конструктивно различают ветвевые и петлевые канатные стропы. В первом случае стропы включают в себя несколько отдельных ветвей, которые соединяются между собой звеньями из конструкционной стали и заканчиваются крюком. Петлевые стропы не оснащаются крюками, и предназначены для фиксации поднимаемого груза путём его обвязки по контуру. Такие звенья используются для последующего навешивания канатного стропа на крюк мостового крана или кран-балки.
Технические требования к производству и эксплуатации канатных стропов регламентируются ГОСТ 25573 и РД 10-33-93.
Стальной канат стропа – наиболее ответственная его часть, которая определяет эксплуатационную долговечность и грузоподъёмность приспособления. Для изготовления канатов применяется тянутая проволока из высокоуглеродистых сталей по ГОСТ 1050 марок от стали 60 и выше. В зависимости от требующейся грузоподъёмности, диаметр проволоки принимается в пределах 0,8…2,0 мм. Собственно канат получается сплетением нескольких проволок относительно сердечника в одну или несколько прядей. Свивка – преимущественно двойная, крестовидная. ГОСТ 25573 предусматривает использование для этих целей обычной проволоки, между слоями которой обязательно нанесение специальной канатной смазки. Если канат изготавливается из оцинкованной проволоки, то необходимости в такой смазке нет.
Сердечник канатного стропа выполняется из прочного пористого материала — пеньки, который обладает способностью впитывать смазку и одновременно придаёт изделиям достаточную эластичность. Это позволяет в нерабочем состоянии легко укладывать канатные стропы в бухты. Одновременно пеньковый сердечник придаёт стропам необходимую устойчивость, предотвращая поперечную деформацию прядей от рабочей растягивающей нагрузки. Гораздо реже, при необходимости постоянной транспортировки огнеопасных грузов, в канатных стропах используют сердечники из асбеста. Если температура транспортируемого груза превышает 400ºС, то сердечник изготавливается стальным.
Выбор типоразмера канатного стропа выполняют по его предельной грузоподъёмности, учитывая, что нормативный коэффициент запаса по нагрузке, согласно РД 10-33-93, не может быть менее 6.
Канатные стропы
Канатные стропы выдерживают как очень низкую (-40 градусов), так и очень высокую температуру (400 градусов). Канат делается из проволоки, сплетенной в стренги. Такая конструкция делает возможным раннее обнаружение истирания и, соответственно, предотвращение внезапного разрыва грузоподъемного приспособления.
Цена стропа зависит от его типа, длины и грузоподъемности.
Например, канатный одноветвевой строп длиной в 1 метр и грузоподъемностью 32 килограмма стоит 111 рублей. Десятиметровый строп, удерживающий 10 тонн — 5350 рублей. Чем больше ветвей, тем дороже строп.
Модели
Существует два способа производства канатных стропов:
- опрессовка втулкой из алюминия (завтуливание);
- ручное плетение (заплетка);
- Одноветвевой строп (1 СК). Состоит из одной канатной ветви.
- Двухветвевой строп (2 СК). Широко применяется на промышленных предприятиях, на складах.
- Четырехветвевой строп (4 СК). В конструкции есть звено и 4 канатные ветви. Часто используется при строительстве, на складах и на предприятиях.
- Канатная ветвь (ВК). Концы ветви заделывают или заплеткой, или опрессовкой.
- Кольцевой строп (СКК). Крюк соприкасается с грузом.
- Петлевой строп (СКП). Как и кольцевой, обеспечивает соприкосновение крюка с грузом. Один из самых распространенных видов канатных стропов.
Нюансы производства и проверки
Требования к изготовлению, испытанию и маркировке стропов гласят, что запас прочности стального каната по отношению к нагрузке каждой ветви должен составлять не менее 6.
Цепные стропы должны создаваться на основе исключительно круглозвенной цепи. Коэффициент запаса прочности таких стропов следует выдерживать не менее 4.
При расчете и производстве стропов на основе пеньки, хлопчатобумажного или синтетического материала важно придерживаться коэффициента запаса прочности не меньше 8. Важно знать, что, вне зависимости от типа стропа, они не подлежат ремонту, а после изготовления непременно должны быть испытаны нагрузкой, превышающей на 25% их заявленную в паспорте
Важно знать, что, вне зависимости от типа стропа, они не подлежат ремонту, а после изготовления непременно должны быть испытаны нагрузкой, превышающей на 25% их заявленную в паспорте. Стропы (маркировка, расшифровка их приведена выше в статье) в случае индивидуального производства должны пройти обязательную проверку всех своих элементов
Если грузоподъёмные приспособления выпускаются массово, то проверке подвергается не менее 2% экземпляров с каждой партии производимых элементов, но при этом не меньше двух штук
Стропы (маркировка, расшифровка их приведена выше в статье) в случае индивидуального производства должны пройти обязательную проверку всех своих элементов. Если грузоподъёмные приспособления выпускаются массово, то проверке подвергается не менее 2% экземпляров с каждой партии производимых элементов, но при этом не меньше двух штук.
Во время выполнения статических испытаний стропов проверяющее лицо должно визуально окончательно убедиться в отсутствии остаточной деформации, трещин на поверхности, смещения каната в своих креплениях.
Особенности обозначения
Современные требования к маркировке стропов гласят, что на бирках, закреплённых на них, обязательно должны быть следующие сведения:
- Вид. Подразумевается указание материала, из которого изготовлен строп и количество его ветвей.
- Показатель грузоподъемности (в тоннах).
- Длина в миллиметрах.
- Порядковый номер, присвоенный стропу на предприятии и указанный в специальном журнале.
- Дата выполнения тестирования грузоподъемного элемента на заводе.
- Наименования предприятия-изготовителя.
Изготовление и маркировка стропов предусматривает, что бирки для цепных и канатных стропов производят обязательно из металла – штампованной легированной стали. Всю требуемую информацию наносят на них ударным или ударно-точечным способом.
На текстильный строп металлические бирки не вешаются, а применяются виниловые вшиваемые экземпляры. Данные на такие бирки наносятся с применением нестираемых чернил посредством термической печати.
При изготовлении плетеных канатных стропов бирка вплетается непосредственно в тело изделия. Если же строп опрессован, то бирка закрепляется на специальной маленькой петле.
Цепные изделия снабжаются биркой с использованием хомута на подвесном звене.
Маркировка канатных стропов
Различают следующие исполнения канатных строп:
- Одноветвевые (маркируются 1СК).
- Двухветвевые (маркируются 2СК).
- Трёхветвевые (маркируются 3СК).
- Четырёхветвевые (маркируются 4СК).
- Универсальные прямые (маркируются УСК-1).
- Универсальные кольцевые/замкнутые (маркируются УСК-2).
Универсальные канатные стропы УСК относятся к устройствам облегчённого типа, а потому не имеют в своей конструкции коушей или иных ограждающих канат жёлобов. Вместо них для стропов типа УСК-2 предусматриваются винтовые зажимы или обжимные конусные втулки, которые изготавливаются из алюминия. Они не должны иметь острых граней и кромок, о которые может перетираться канат. Нагрузка на все ветви должна распределяться равномерно.
Одноветвевой канатный строп может быть с коушем, либо без него. Ограниченная грузоподъёмность таких устройств обуславливает их использование преимущественно в ремонтных работах.
Более функциональны двухветвевые исполнения. Такие канатные стропы состоят из:
- Двух свитых канатов;
- Зажимных втулок;
- Коушей;
- Крюков;
- Треугольного соединительного звена – незамкнутого, с пластиной или замкнутого.
Выбор типоразмера производится по двум параметрам – длине стропа и суммарному диаметру каната.
Четырёхветвевой канатный строп 4СК представляет собой собой пару совместно используемых двухветвевых приспособлений. Такие конструкции иногда называют «строп-паук». Здесь используется более прочное соединительное звено, изготавливаемое из проволоки/прутка большего диаметра.
Строп канатный петлевой (СКП) представляет собой отдельную ветвь грузоподъёмного каната, концы которого соединяются между собой свивкой или опрессовкой. Длина свободного конца каната после места его крепления должна быть не менее 6 его диаметров d. Цена опрессованных исполнений ниже, однако, в этом случае используются менее гибкие канаты, свитые из проволоки увеличенного диаметра. Плетёные стропы применяются для обвёртывания перемещаемого груза, они позволяют более плотно пригнать строп по нужной конфигурации.
Стропы СКП с навивкой выпускаются грузоподъёмностью от 0,5 до 16 т, при длине L от 1 до 8 м. Плетёные стропы аналогичной конструкции изготавливаются для транспортирования грузов массой от 0,5 до 8 т, в том же диапазоне длин.
Маркировка канатных строп включает в себя обозначение каната и соединительного звена, а также длину и грузоподъёмность рассматриваемых приспособлений. Вся информация об устройстве наносится на маркировочную бирку, без наличия которой эксплуатация канатных строп не разрешается.
Маркировка каната состоит из его диаметра, обозначения механических характеристик материала (предела временного сопротивления в МПа), а также способа свивки. ГОСТ 3077 предусматривает и дополнительные обозначения, определяющие долговечность применения каната.
Сокращённая маркировка канатных строп включает в себя тип приспособления, его длину, грузоподъёмность, наименование предприятия-изготовителя, а также сведения о предыдущем испытании стропа (месяц и год). Например, обозначение 4СК-4,0/6000 определяет изделие как четырёхветвевой канатный строп с предельной нагрузкой 4 т и длиной 6000 мм.
А как маркируются текстильные стропы?
Особенности контроля состояния тросов
В соответствии с требованиями руководящего документа РД РОСЭК 012-97, независимо от того где используется стальной трос (не веревка), его проверка должна производиться перед началом каждой рабочей смены. Детальную оценку состояния необходимо проводить не реже одного раза в 10 дней.
Изъяны должны выявляться посредством использования дефектоскопов. Их предназначение:
- осуществлять контроль за сохранением диаметра металлического сечения, указанном в паспорте;
- выявлять наличие наружной и внутренней коррозии;
- обнаруживать обрыв одного или нескольких элементов каната.
Стальной материал
Повышенные требования предъявляются к соблюдению норм выбраковки стальных канатов в следующих местах:
- где выполняются крепления;
- там, где канат входит в соприкосновение с неподвижными и подвижными элементами конструкции;
- на концах троса.
Для полноценной оценки используются несколько разных вариантов:
- косвенная методика, при которой производятся вычисления линейных и угловых повреждений структуры каната;
- визуальная оценка. Позволяет определить сохранность видимых поверхностей;
- дефектоскопия с использованием магнитного, рентгеновского и ультразвукового излучений;
- инструментальное измерение. Позволяет выявить степень изношенности проволок, изменение диаметра троса, изменение значений прямизны.
Канатоведущий механизм: основная оценка
Требования к изготовлению, испытанию и маркировке стропов
Производство, испытание и маркировка стропов осуществляются в соответствии со следующими руководящими документами:
- ГОСТ 25573-82,
- ГОСТ 2688-80,
- ГОСТ 7668-80,
- РД 24-СЗК-01-01,
- РД 10-33-93,
- ТУ завода-изготовителя.
Условное обозначение стропа следующее: A B C D E F, где
- A – количество ветвей,
- B – наименование,
- C – тип,
- D – грузоподъемность,
- E – длина,
- F – исполнение.
Например, 1СКП — 6,3 – 4000 означает, что одноветьевой строп изготовлен из круглопрядного стального каната, петлевой, имеет грузоподъемность 6,3 тонны и длину 4000 мм.
Маркировка стропов наносится несмываемой краской на бирки из металла или прочной ткани, обработанной специальным защитным составом. На бирке должно быть указано:
- название предприятия-производителя, товарный знак;
- заводской номер;
- грузоподъемность;
- дата испытания.
Испытание строп после изготовления предусматривает проверку на прочность при статической нагрузке, а по требованию заказчика – усталостным испытаниям, динамической нагрузке и т. д.
Виды текстильных стропов
Производятся из полиэстеровой ленты, защищенной специальной тканью. В сравнении с аналогичной продукцией стропы из текстиля обладают большей универсальностью. Текстильные приспособления не повреждают груз при его подъеме и перемещении, обеспечивают безопасность рук стропальщиков. Цвет продукции отражает степень нагрузки, на которую она рассчитана. Изделия мягкие, благодаря чему легко и компактно складываются, не боятся контакта с морской водой, большинством кислот, нефтью. Рассчитаны на применение в разных климатических условиях. Благодаря эластичности выдерживают повышенные динамические нагрузки
Используются с осторожностью при работе с грузами, имеющими острые кромки. Во время трения о поверхность продукции могут накапливать заряды статического электричества, из-за чего их запрещено использовать вблизи открытого огня. Существуют следующие разновидности текстильных стропов:
Существуют следующие разновидности текстильных стропов:
- Ленточные (одно- и многоветвевые, петлевые и кольцевые). Используются для мягкого подъема и перемещения грузов, склонных к повреждению;
- Круглопрядные (КСК, мягкие спансеты). Выполняются из высокопрочного полиэстерового кольцевого волокна, собранного в пучок в виде кольца, имеют защитный чехол из тканого материала высокой плотности. Используются для подъема и транспортировки тяжелых грузов (до 100 тонн), в том числе продукции, требующей деликатного обращения.
Маркировка круглопрядных и ленточных строп может быть следующая – СТК – текстильные кольцевые (имеют 1 или несколько слоев), СТП (петлевые кольцевые (из 1 или нескольких слоев), 1 СТ (одноветвевая текстильная продукция). На бирке указывается тип, длина и вид петли (кольца), грузоподъемность изделия.
Где купить стропы 2СК и УСК1
предлагает клиентам из Москвы и регионов большой ассортимент строп, траверсов и комплектующих к ним. Мы сотрудничаем только с проверенными производителями такелажного оборудования, поэтому можем гарантировать вам качество и надежность всей поставляемой нами продукции.
Нашим заказчикам мы рекомендуем выбирать стропы с учетом характеристик перемещаемого груза
Цена вопроса в этом случае имеет важное, но не решающее значение. При необходимости наши консультанты помогут вам с выбором товара и оформлением покупки
Вы можете воспользоваться услугой доставки силами специализированных служб и получить ваш заказ в сжатые сроки.
Текстильные стропы
Текстильные стропы по праву можно назвать бережливыми. Для их изготовления используется текстильная полиэстеровая лента шириной 30-300 мм, обеспечивающая грузоподъемность от 0,5 до 15 т. Для легкого ориентирования стропы окрашиваются в разные тона в зависимости от номинальной рабочей нагрузки. Различают петлевые, кольцевые и круглопрядные изделия. Применение строп этого вида идеально для перемещения хрупких грузов: полиэтиленовых и пластиковых заготовок, древесины, пиломатериалов или окрашенных конструкций. При использовании изделий из текстиля минимален риск получения травм работниками.
Несомненным достоинством строп является их малый вес и высокая гибкость. По этой причине с ними удобно работать и легко транспортировать.
Дополнительно можно выделить следующие характеристики изделий:
- Высокую устойчивость к истиранию;
- Сохранение рабочих качеств в интервале температур от -60 до +100°С;
- Стойкость к воздействию растворителей, нефти, большинства кислот, морской воды и щелочей;
- Минимальное удлинение при максимально допустимой нагрузке. Этот параметр составляет всего 4%;
- Высокое электросопротивление;
- Низкое водопоглощение. При 20ºС оно составляет не более 4%.
К минусам следует отнести чувствительность строп к острым и шероховатым поверхностям.
Строп Канатный Петлевой СКП (УСК1)
Пример условного обозначения:
УСК1 (СКП1) – 4,0 / 7000 тип – тоннаж / длина в мм
Цена от: 130 руб.
- Коэффициент запаса прочности 6:1.
- Высокая устойчивость к механическим и динамическим нагрузкам без повреждения груза.
- Высокая износоустойчивость.
- Легкая отбраковка.
| Грузоподъемность, т | 0,5 | 0,63 | 1 | 1,25 | 1,6 | 2,0 | 2,5 | 3,2 | 4,0 | 5,0 | 6,3 | 8,0 | 10,0 | 12,5 | 16,0 | 20,0 | 25,0 |
| Диаметр каната, мм | 7,6 | 8,3 | 11,0 | 12,0 | 13,0 | 15,0 | 16,5 | 19,5 | 21,0 | 24,0 | 27,0 | 30,5 | 32,0 | 32,5 | 39,5 | 39,0 | 45,5 |
Строп канатный петлевой (СКП) является довольно простым и востребованным типом грузоподъемных средств. Также он известен под маркировкой УСК1 – универсальный строп канатный. Данный тип (чалки) предназначен для поднятия и перемещения грузов весом от 0,32 до 25,0 тонн, используется в различных отраслях промышленности, строительства, профильного производства.
УНИВЕРСАЛЬНЫЕ СТРОПЫ КАНАТНЫЕ ПЕТЛЕВЫЕ СКП/УСК – ОПИСАНИЕ
Строп канатный УСК1 (СКП) – это обыкновенный отрезок стального каната определенной длины с петлями на концах (чалка), без каких-либо вплетенных (несъемных) концевых элементов.
Универсальность данных строповочных средств объясняется тем, что петля стропа легко проходит в отверстия (проушины) на грузе, что позволяет обходиться без дополнительных строповочных элементов.
Также груз может свободно зацепляться “на удавку”, когда петля одного конца стропа вдевается в другую петлю и затягивается.
Универсальный строп СКП 1, как и УСК1, изготавливается из стального каната. Петли формируются двумя способами – опрессовка петлевого узла алюминиевой или стальной втулкой и заплетка узла ручным методом. Следует учесть, что строп с ручной заплеткой обладает большей гибкостью при обертывании и затяжки груза, например, при использовании удавки.
Маркировка канатных стропов
Различают следующие исполнения канатных строп:
- Одноветвевые (маркируются 1СК).
- Двухветвевые (маркируются 2СК).
- Трёхветвевые (маркируются 3СК).
- Четырёхветвевые (маркируются 4СК).
- Универсальные прямые (маркируются УСК-1).
- Универсальные кольцевые/замкнутые (маркируются УСК-2).
Универсальные канатные стропы УСК относятся к устройствам облегчённого типа, а потому не имеют в своей конструкции коушей или иных ограждающих канат жёлобов. Вместо них для стропов типа УСК-2 предусматриваются винтовые зажимы или обжимные конусные втулки, которые изготавливаются из алюминия. Они не должны иметь острых граней и кромок, о которые может перетираться канат. Нагрузка на все ветви должна распределяться равномерно.
Одноветвевой канатный строп может быть с коушем, либо без него. Ограниченная грузоподъёмность таких устройств обуславливает их использование преимущественно в ремонтных работах.
Более функциональны двухветвевые исполнения. Такие канатные стропы состоят из:
- Двух свитых канатов;
- Зажимных втулок;
- Коушей;
- Крюков;
- Треугольного соединительного звена – незамкнутого, с пластиной или замкнутого.
Выбор типоразмера производится по двум параметрам – длине стропа и суммарному диаметру каната.
Четырёхветвевой канатный строп 4СК представляет собой собой пару совместно используемых двухветвевых приспособлений. Такие конструкции иногда называют «строп-паук». Здесь используется более прочное соединительное звено, изготавливаемое из проволоки/прутка большего диаметра.
Строп канатный петлевой (СКП) представляет собой отдельную ветвь грузоподъёмного каната, концы которого соединяются между собой свивкой или опрессовкой. Длина свободного конца каната после места его крепления должна быть не менее 6 его диаметров d.
Цена опрессованных исполнений ниже, однако, в этом случае используются менее гибкие канаты, свитые из проволоки увеличенного диаметра. Плетёные стропы применяются для обвёртывания перемещаемого груза, они позволяют более плотно пригнать строп по нужной конфигурации.
Стропы СКП с навивкой выпускаются грузоподъёмностью от 0,5 до 16 т, при длине L от 1 до 8 м. Плетёные стропы аналогичной конструкции изготавливаются для транспортирования грузов массой от 0,5 до 8 т, в том же диапазоне длин.
Маркировка канатных строп включает в себя обозначение каната и соединительного звена, а также длину и грузоподъёмность рассматриваемых приспособлений. Вся информация об устройстве наносится на маркировочную бирку, без наличия которой эксплуатация канатных строп не разрешается.
Маркировка каната состоит из его диаметра, обозначения механических характеристик материала (предела временного сопротивления в МПа), а также способа свивки. ГОСТ 3077 предусматривает и дополнительные обозначения, определяющие долговечность применения каната.
Сокращённая маркировка канатных строп включает в себя тип приспособления, его длину, грузоподъёмность, наименование предприятия-изготовителя, а также сведения о предыдущем испытании стропа (месяц и год). Например, обозначение 4СК-4,0/6000 определяет изделие как четырёхветвевой канатный строп с предельной нагрузкой 4 т и длиной 6000 мм.
А как маркируются текстильные стропы?
2.1. Общие требования
2.1.1. Грузовые стропы должны изготавливаться в соответствии с требованиями настоящего РД, Правил устройства и безопасной эксплуатации грузоподъемных кранов,
а также конструкторской документации, утвержденной в установленном порядке.
Проектирование и изготовление грузовых стропов должны проводиться в организациях и на предприятиях, имеющих разрешение (лицензию) органов Госгортехнадзора России и располагающих квалифицированными специалистами и техническими средствами, обеспечивающими проектирование и изготовление стропов в полном соответствии с требованиями настоящего нормативного документа.
Для получения разрешения (лицензии) на изготовление стропов предприятие-изготовитель должно представить в территориальные органы Госгортехнадзора документы, указанные в п. 2.1 Положения о порядке выдачи специальных разрешений (лицензий) на виды деятельности, связанные с повышенной опасностью промышленных производств (объектов) и работ, а также с обеспечением безопасности при пользовании недрами, утвержденного постановлением Госгортехнадзора России от 03.07.93 № 20.
К заявлению предприятия – изготовителя стропов должны быть приложены и другие документы, подтверждающие возможность и готовность качественного изготовления стропов, в том числе:
технические условия на изготовление, утвержденные в установленном порядке;
рабочие чертежи стропов;
описание технологического процесса изготовления стропов (технологические карты);
сертификаты на канаты и цепи;
справка о наличии аттестованных специалистов (при необходимости выполнения сварочных работ).
Разрешение (лицензия) на изготовление стропов выдается территориальными органами Госгортехнадзора России на основании результатов проверки предприятия-изготовителя и рассмотрения представленной им документации. Стропы, изготавливаемые для сторонних организаций, должны быть снабжены паспортом (форма Паспорта стропа приведена в ).
2.1.2. Расчет канатов и цепей стропов, используемых как для непосредственной обвязки груза, так и для захвата последнего с помощью концевых звеньев, производят на растяжение.
2.1.3. Определение усилий в канатах и цепях двух-, трех- и четырехветвевых стропов при отсутствии дополнительных требований производят исходя из условия, что углы между ветвями не превышают 90° ().
Рис. 1.
Строповка груза двух- (а ),трех- (б ) и четырехветвевыми (в ) стропами
2.1.4. Расчет трех- и четырехветвевых стропов при отсутствии гарантии равномерности распределения нагрузок между ветвями производят исходя из условия, что груз удерживается только двумя ветвями.
2.1.5. При расчете на действие номинальной нагрузки запас прочности для канатов и цепей по отношению к разрушающей нагрузке, указанной в их сертификате, должен быть не менее 6,0 и 5,0 соответственно.
2.1.6. При проверке прочности сечения рабочей части крюка стропа и учете кривизны последнего запас прочности по отношению к пределу текучести материала принимают не менее 1,2, а для сечения ветвей головки крюка с проушиной при расчете на растяжение – не менее 1,5.
2.1.7. При расчете петель всех типов их прямолинейные участки рассчитывают на растяжение; запас прочности по отношению к пределу прочности материала должен быть не менее 5,0. Для криволинейных участков при расчете с учетом их кривизны запас прочности для внутренней стороны сечения должен быть не менее 1,1 по отношению к пределу текучести материала, а на внешней стороне – не менее 1,3 по отношению к пределу прочности материала.
2.1.8. Грузоподъемность цепных стропов, предназначенных для перемещения грузов, имеющих температуру выше 300 °С, но не более 500 °С, снижают на 25 %, а выше 500 °С – на 50 %.
2.1.9. Канатные стропы, ветви которых изготовлены из канатов с органическим сердечником, допускается применять для транспортирования грузов, имеющих температуру не выше 100 °С, а стропы, ветви которых изготовлены из канатов с металлическим сердечником, с заделкой концов каната опрессовкой алюминиевыми втулками, – не выше 150 °С.
Грузоподъемность стропов с ветвями из каната со стальным сердечником при перемещении грузов, имеющих температуру от 250 до 400 °С, снижают на 25 %; перемещение грузов, имеющих температуру выше 400 °С, не допускается.
2.1.10. Отклонение длины ветвей, используемых для комплектации одного стропа, не должно превышать 1 % длины ветви.
Перемещение грузов с помощью стропов
Для транспортировки предметов с острыми гранями с использованием стропов канатного типа необходимо между стропами и ребрами груза помещать специальные проставки из дерева, резины, металла, которые служат для предотвращения возникновения повреждений каната.
Если же используется цепной строп, то крайне важно избегать любого перегиба звеньев на ребрах перемещаемого груза. Цепные стропы, при всех своих положительных качествах (касающихся, прежде всего, грузоподъёмности) всё же недостаточно мобильны, и отличаются заметным собственным весом. Вместе с тем во многих случаях от строп требуется удобство фиксации грузов, причём весьма различных конфигураций
Такими качествами обладают текстильные стропы
Вместе с тем во многих случаях от строп требуется удобство фиксации грузов, причём весьма различных конфигураций. Такими качествами обладают текстильные стропы
Цепные стропы, при всех своих положительных качествах (касающихся, прежде всего, грузоподъёмности) всё же недостаточно мобильны, и отличаются заметным собственным весом. Вместе с тем во многих случаях от строп требуется удобство фиксации грузов, причём весьма различных конфигураций. Такими качествами обладают текстильные стропы.
Преимущества
Подобные стропы характеризуются довольно большим количеством преимуществ, которые должны учитываться. Примером назовем следующие моменты:
- Гибкость и подвижность позволяют применять их различных образом.
- Температура применения от -40 до 200 градусов Цельсия. Есть и варианты исполнения, эксплуатация которых возможна в большем температурном диапазоне.
- Долгий срок службы, который составляет несколько десятилетий.
- Обеспечение наибольшей безопасности.
- Есть возможность укоротить изделие за счет применения специальных крюков.
Читать также: Как узнать обороты электродвигателя в домашних условиях
В большинстве случаев цепи используются по причине повышенной прочности и долговечности.
Канатные стропы
Канатные стропы выдерживают как очень низкую (-40 градусов), так и очень высокую температуру (400 градусов). Канат делается из проволоки, сплетенной в стренги. Такая конструкция делает возможным раннее обнаружение истирания и, соответственно, предотвращение внезапного разрыва грузоподъемного приспособления.
Цена стропа зависит от его типа, длины и грузоподъемности.
Например, канатный одноветвевой строп длиной в 1 метр и грузоподъемностью 32 килограмма стоит 111 рублей. Десятиметровый строп, удерживающий 10 тонн — 5350 рублей. Чем больше ветвей, тем дороже строп.
Модели
Существует два способа производства канатных стропов:
- опрессовка втулкой из алюминия (завтуливание);
- ручное плетение (заплетка);
- Одноветвевой строп (1 СК). Состоит из одной канатной ветви.
- Двухветвевой строп (2 СК). Широко применяется на промышленных предприятиях, на складах.
- Четырехветвевой строп (4 СК). В конструкции есть звено и 4 канатные ветви. Часто используется при строительстве, на складах и на предприятиях.
- Канатная ветвь (ВК). Концы ветви заделывают или заплеткой, или опрессовкой.
- Кольцевой строп (СКК). Крюк соприкасается с грузом.
- Петлевой строп (СКП). Как и кольцевой, обеспечивает соприкосновение крюка с грузом. Один из самых распространенных видов канатных стропов.
